最近小米商城新上架了一款67W三口氮化镓充电器，产品不仅配备主流2C1A接口，而且USB-A采用了小米经典定制化设计，三口均可支持65WPD快充和67W澎湃秒充，无论接哪个接口，都能为笔电以及米系设备快充，使用起来可以说相当方便。
此外产品还支持45W+20W双口快充策略，机身设计小巧，出行携带方便。配备6AUSB-C快充数据线，保证用户使用体验而无需另外购线。下面我们就来看看这款新品的具体设计。
此前充电头网还拆解过、、、、等产品，欢迎查阅。
小米67W三口氮化镓充电器开箱
包装盒正面印有小米品牌logo、产品参数以及套装外观图。
背面贴有产品参数贴纸。
贴纸上参数特写，下面到产品实物展示环节再介绍。

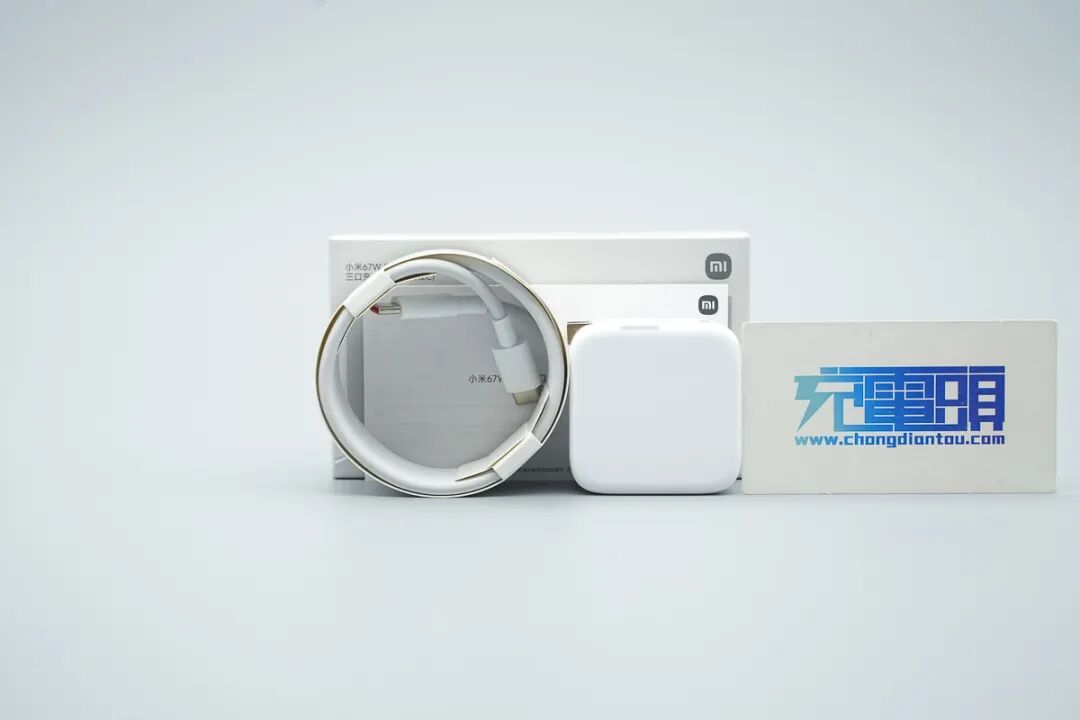

包装内含充电器、数据线以及使用说明书。
附带数据线为6A规格设计，可满足小米澎湃秒充充电需求。
测得数据线长度约为151.5cm。
使用ChargerLAB POWER-Z KM003C测得线缆带有E-Marker芯片，电力传输能力为20V5A，数据传输能力为USB 2.0。
小米67W氮化镓充电器采用全新方块造型设计，外壳表面高光亮面处理，边缘过渡圆润。
机身输入端两侧加入双翼设计，外壳上印有产品参数信息。
产品参数特写
型号：MDY-19-EA
输入：100-240V~50/60Hz 2A
单口输出：5V3A、9V3A、15V3A、20V3.25A Max、11V6.1A Max
双口输出：
USB-C2+A1：15W+15W
USB-C1+C2：45W Max+20W
USB-C1+A1：45W Max+20W
三口输出：
USB-C1+（C2+A1）：45W Max+15W
产品通过了CCC认证。
充电器配备新国标可折叠插脚，便携同时使用安全性更高。
输出端配备2C1A三个USB接口，接口旁都印有相应标识，方便用户使用。
实测充电器机身长度为49.98mm。
宽度为50.12mm。
厚度为30.12mm。
和苹果40W动态快充充电器放在一起对比，小米这款仅稍大一点。
和苹果67W充电器放在一起对比，体积优势明显。
产品拿在手上的大小直观感受。
另外测得充电器重量约为104g。
测得充电器USB-C1口支持QC3.0/5、PD3.0、PPS、DCP充电协议。

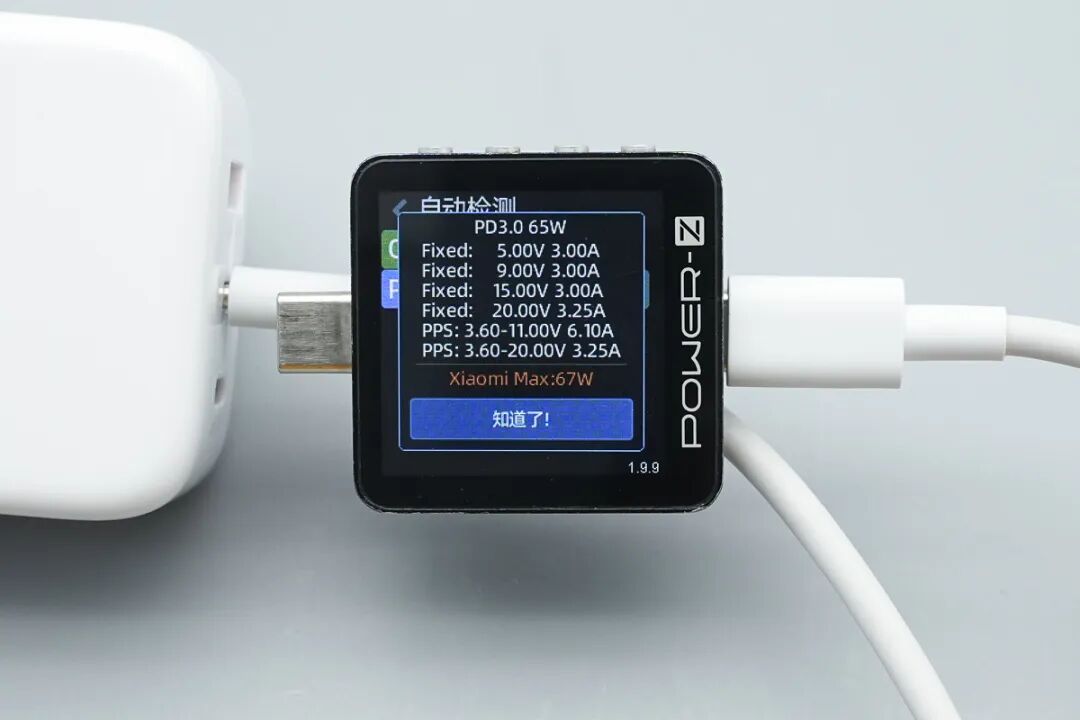

PDO报文显示USB-C1口还具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位，以及3.6-11V6.1A、3.6-20V3.25A两组PPS电压档位，此外还支持小米67W澎湃秒充。
测得USB-C2口兼容协议与USB-C1口的相同。
此外PDO报文也一样，支持功率盲插使用。
最后通过测试发现USB-A口为小米定制类型，支持QC3.0、PD3.0、DCP充电协议。
PDO报文显示结果与前两个USB-C接口的相同。
小米67W三口氮化镓充电器拆解
将充电器机身外壳切割开，采用超声波焊接封装。
壳体内侧贴有石墨散热贴和绝缘胶带。

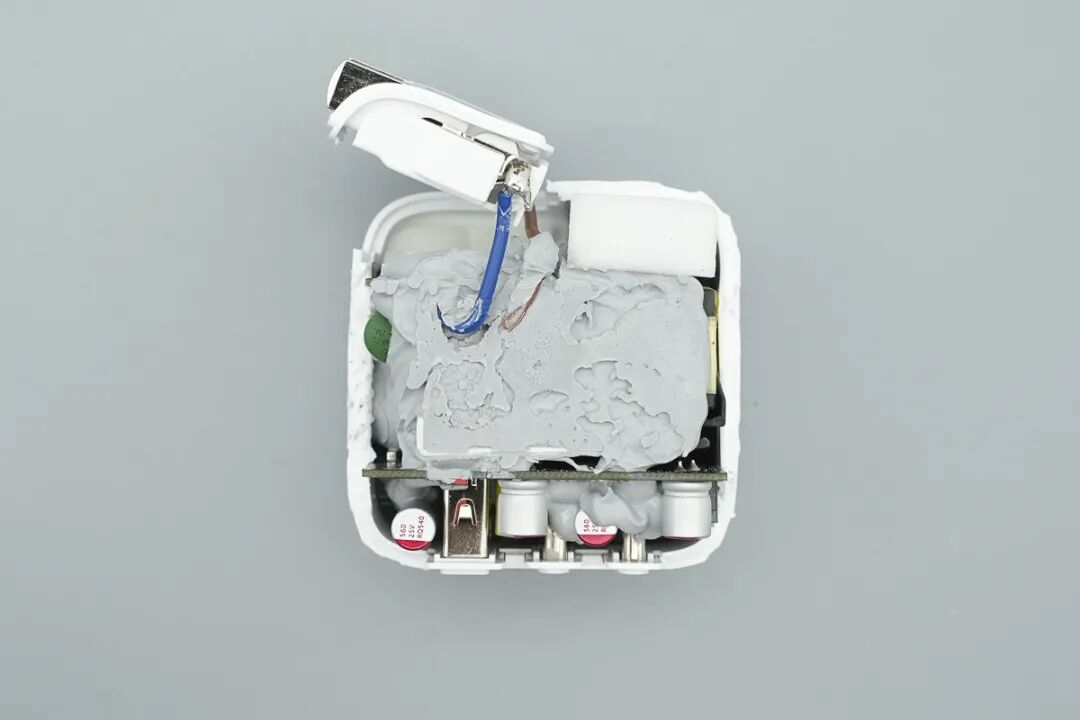

充电器内部大量填充导热胶辅助散热，同时可提升整体的耐候性。

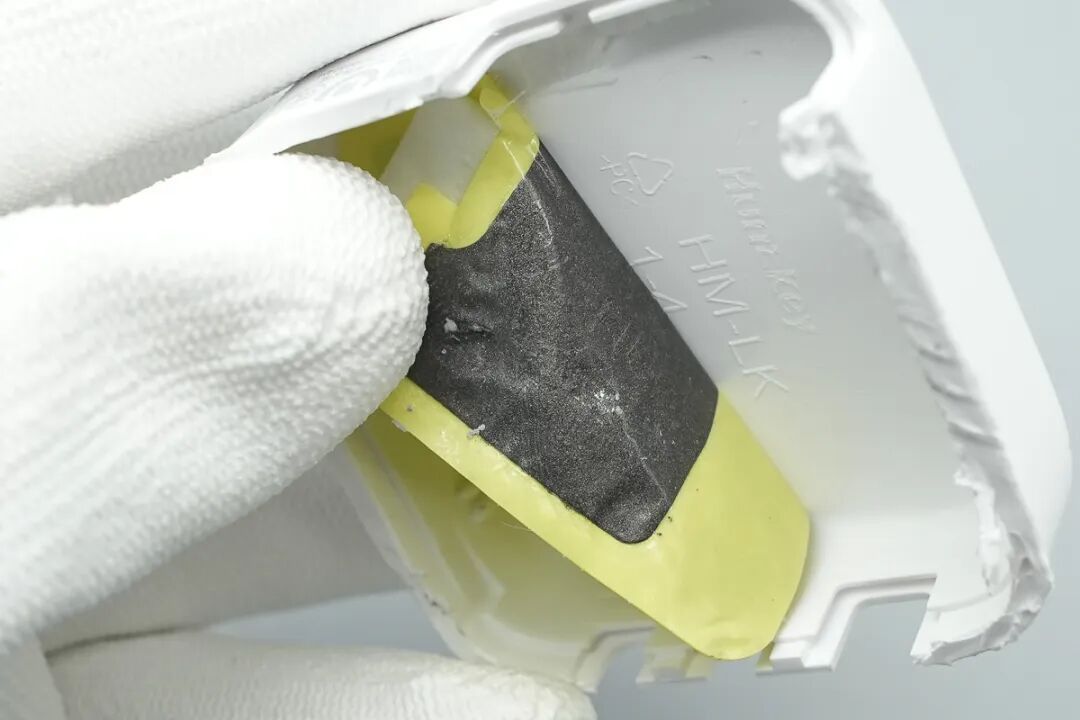

将PCBA模块取出，另一半壳体上也贴有石墨散热贴和绝缘胶带。外壳采用PC阻燃防火材质，另外从壳体上的“HuntKey”也可以看出充电器制造商为深圳市航嘉驰源电气股份有限公司。
测得PCBA模块长度为46.22mm。
宽度为45.13mm。
厚度为25.48mm。

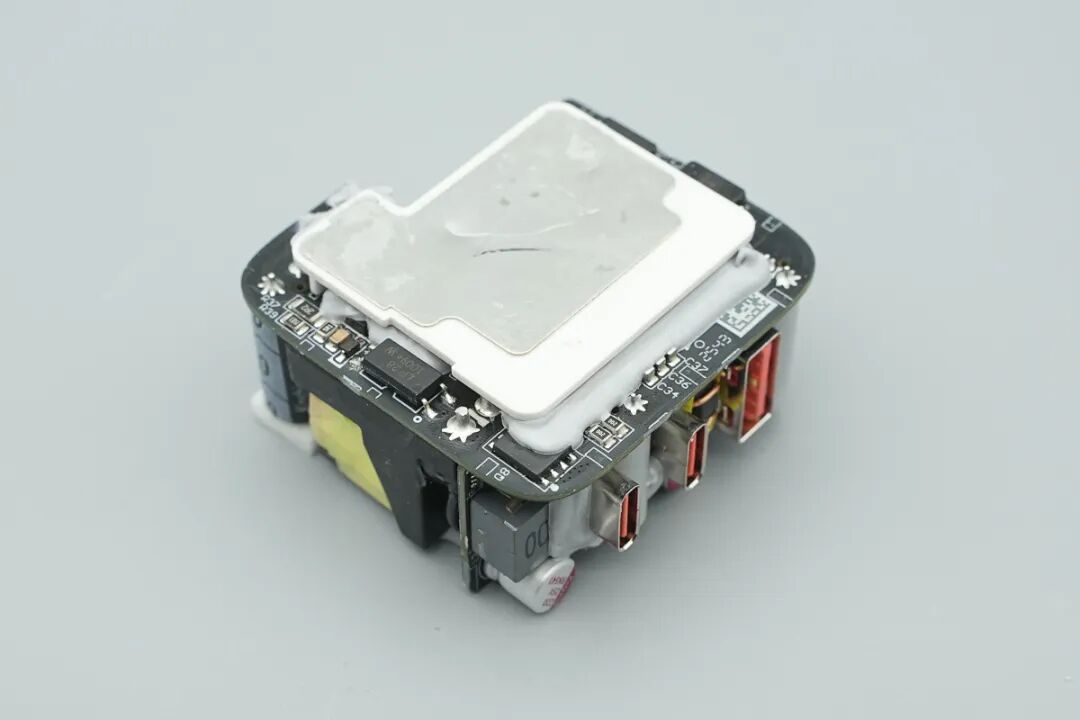

PCBA模块正面大量填充导热胶，此外电容顶部贴有海绵。
底部覆盖塑料板和散热片。
塑料板为T型结构设计，还起到隔离初次级作用，主板背面也打胶处理。
将导热胶清理掉，模块正面器件布局紧凑，前后端均设有小板，电容外套塑料帽盖，变压器一侧配置散热片。
主板背面设有整流桥、初级主控芯片、光耦、贴片Y电容以及同步整流管。
模块一侧焊接输入小板，主板中间区域设有高压滤波电解电容、工字电感、贴片Y电容，高压滤波电解电容外套塑料帽盖保护。
将小板拆下，板子正面设有贴片保险丝、NTC热敏电阻、安规X2电容以及共模电感。
贴片保险丝额定电流4A。
NTC热敏电阻特写，用于抑制上电浪涌电流。
安规X2电容来自STE松田电子，容量0.1μF。
共模电感用于滤除EMI干扰，外套热缩管绝缘保护。
整流桥来自YJ扬杰科技，型号RYBSM6010，是一颗快恢复整流桥，规格为1000V 6A，采用YBS3封装。
高压滤波电解电容来自Koshin东佳，规格为400V27μF。
工字滤波电感外套热缩管绝缘保护。
模块前端还设有两颗高压滤波电解电容，变压器右侧焊接散热片帮助散热，散热片包裹绝缘胶带。

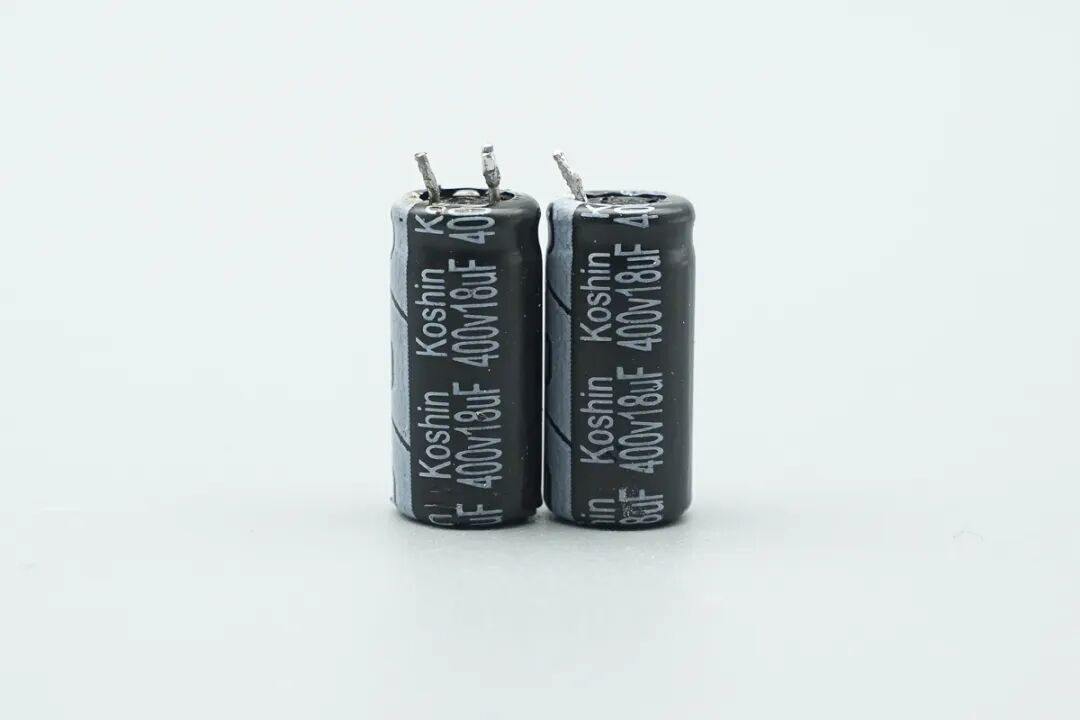

前端两颗高压滤波电解电容也是来自东佳，规格均为400V18μF。
模块另一侧设有变压器，变压器外套塑料支架加固绝缘保护。
合封氮化镓芯片来自华源智信，型号HYC3657，这是一款集成了700V增强型氮化镓功率器件的智能数字多模式反激式转换器。芯片内置700V高压启动电路，并采用智能数字多模式控制技术，可在突发模式、PFM、DCM及准谐振模式（QR）下基于峰值电流模式进行高效工作。
HYC3657通过开关频率抖动技术优化EMI，并结合自适应氮化镓栅极驱动，在开关损耗与EMI性能之间实现最佳平衡。芯片内置丰富的保护功能，包括输出过压保护、变压器饱和保护、VCC过压保护、过载保护、输入欠压/过压保护、过温保护以及线电压前馈补偿，系统可靠性高。芯片待机功耗低于20mW，提供DFN6x8封装。
变压器特写。

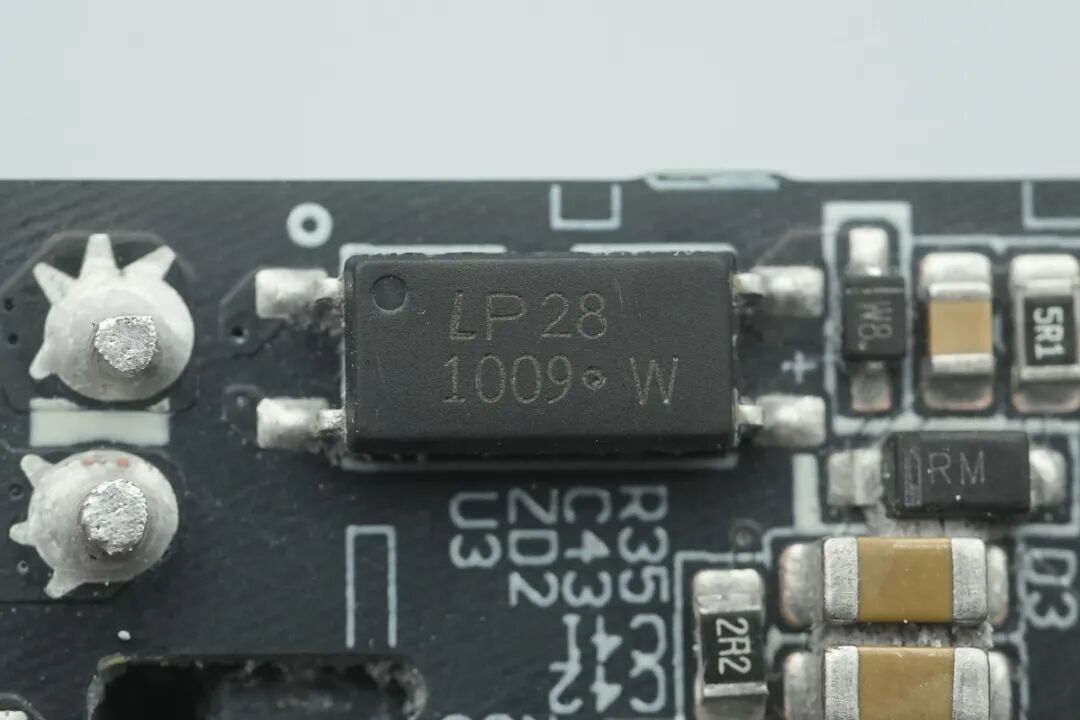

1009光耦特写，用于输出电压反馈。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1221K。
充电头网了解到，特锐祥贴片Y电容除了被、、、、等数十款大功率充电器使用外，也可应用于、、等品牌20W迷你快充上，。
另一颗特锐祥贴片Y电容料号为TMY1470J。
输出端焊接小板，主板上设有两颗固态滤波电容。
将小板拆掉，主板正面次级侧区域还设有同步整流控制器。
小板正面设有同步降压开关管、降压电感、滤波固态电容、降压协议芯片、VBUS开关管。
背面设有降压协议芯片、同步降压开关管、VBUS开关管。
同步整流控制器来自华源智信，型号HYC906M。
同步整流管来自PY平伟，型号PW055N10ESL，NMOS，耐压100V，导阻4.4mΩ，采用DFN5*6封装。

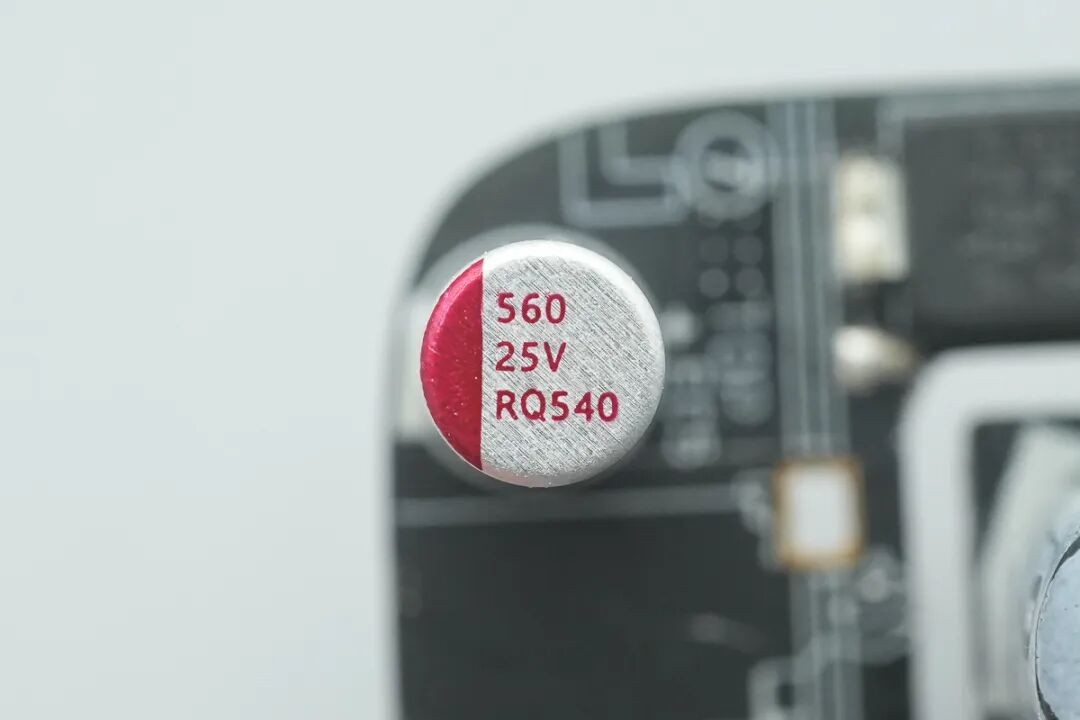

输出滤波固态电容规格为25V560μF。
另一颗滤波固态电容料号相同。
USB-C1口的降压协议芯片采用智融科技SW356M，这是一款集成7A Buck控制器，支持140W（28V@5A）功率输出，且支持PD3.1等多快充协议的C+C双口SoC。
SW356M内嵌 ARMCortex-M0内核，集成Type-C接口逻辑，PD 3.1 PHY，UFCS PHY，SCP/AFC PHY，TFCP PHY 以及 QC/PE/SFCP 等快充协议检测电路，外围只需少量的器件，即可组成完整的高性能的C+C双口快速充电解决方案。
智融科技SW356M资料信息。
搭配的两颗同步降压开关管来自威兆，型号为VS3620GEMC，NMOS，耐压30V，导阻4.9mΩ，采用PDFN3333封装。
威兆半导体VS3620GEMC详细资料。
搭配的10μF降压电感特写。
降压输出滤波固态电容来自柏瑞凯，规格为25V220μF。
USB-C1口VBUS开关管来自威兆，型号VS3698AE，NMOS管，耐压30V，导阻3mΩ，PDFN3333封装。
威兆半导体 VS3698AE 详细资料。
USB-C2和USB-A口的降压协议芯片也是采用智融科技SW356M。
两颗同步降压开关管也是采用威兆VS3620GEMC。
降压电感包裹绝缘胶带处理。
降压输出滤波固态电容也是来自柏瑞凯，规格为25V220μF。
USB-C2口的VBUS开关管也是采用威兆VS3698AE。
USB-A口的VBUS开关管也是采用威兆VS3698AE。
USB-C接口母座特写。
USB-A接口母座特写。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上小米67W三口氮化镓充电器的核心器件清单，方便大家查阅。
小米67W三口氮化镓充电器采用全新外观风格设计，机身光滑圆润，方块造型搭配可折叠插脚，小巧便携。产品配备2C1A接口，与主流设计相比，性能设计得也很全面，三口均支持65WPD快充和小米67W澎湃秒充，此外还兼容QC、PPS快充，并支持45W+20W双口快充策略，满足笔电、手机同时快充需求。
充电头网通过拆解了解到，充电器使用华源智信半导体HYC3657+HY906M合封氮化镓电源方案设计，输出使用智融科技两颗SW356MSOC芯片进行二次降压和控制三口输出。东佳、柏瑞凯品牌电容滤波，模块还大量填充导热胶以及加装散热片，壳体内侧贴石墨散热贴纸辅助散热，做工用料可靠。
