前言
近期贝尔金与漫威联名推出了一款蜘蛛侠限定款45W氮化镓充电器，产品基于漫威人气英雄蜘蛛侠的战衣红、黑元素进行设计，加上本身又做得较为小巧圆润，整体的辨识度很高。
此外产品采用了实下主流的氮化镓电源方案，并且通过了 PD 3.2 认证，具备5-20V输出电压以及5-16V3A PPS快充，可以说是专为iPhone&iPad而生，满足苹果iPhone 17系列新机快充需求。下面我们就一起来具体了解贝尔金这款产品。
贝尔金蜘蛛侠限定款45W充电器开箱
包装盒正面印有Belkin、MARVEL品牌、产品名称、外观以及卖点。
背面印有手拿充电器的场景以及产品特性概述等信息。
包装内含充电器、使用说明书、保修卡等。

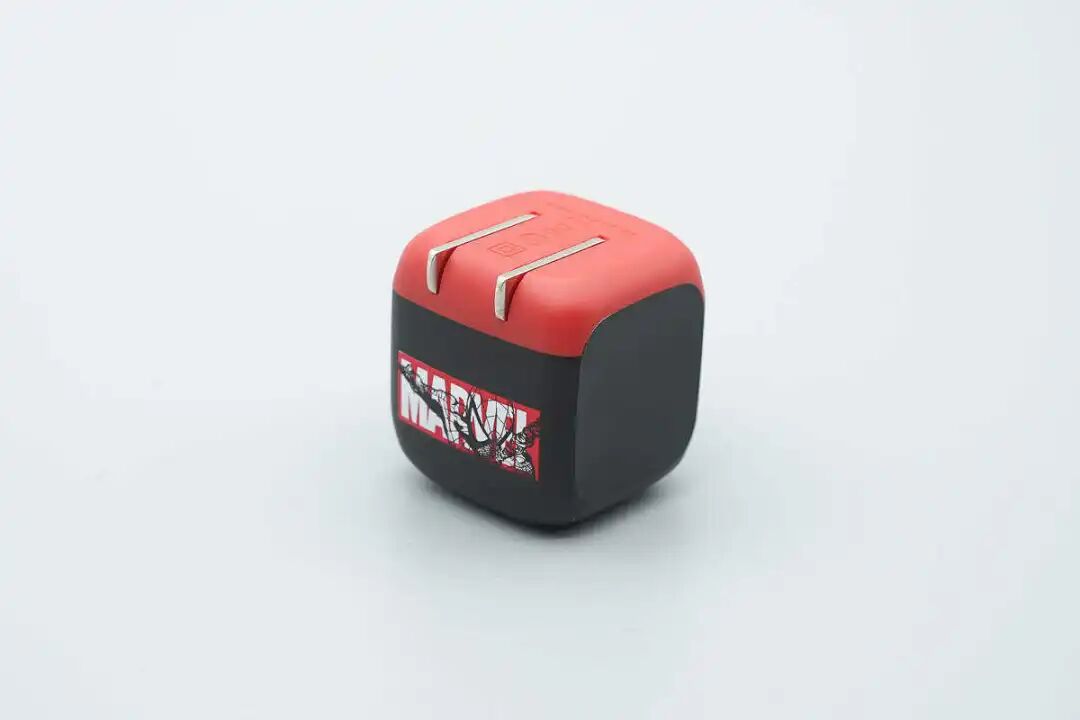

充电器整体采用漫威人气英雄蜘蛛侠战衣的红黑元素进行设计，同时机身十分小巧圆润，不仅辨识度高，还很小巧便携。
机身正面是经典漫威大logo搭配美漫风格蜘蛛侠印花设计。
两侧高光亮面处理。
背面印有产品参数信息。
产品参数特写
型号：WCA013yz
输入：100-240V~50/60Hz 1A
输出：5V3A、9VЗA、12V3A、15V3A、20V2.25A
PPS：5-16V2.8A
产品通过了CCC认证。
此外充电器还通过了VI级能效认证。

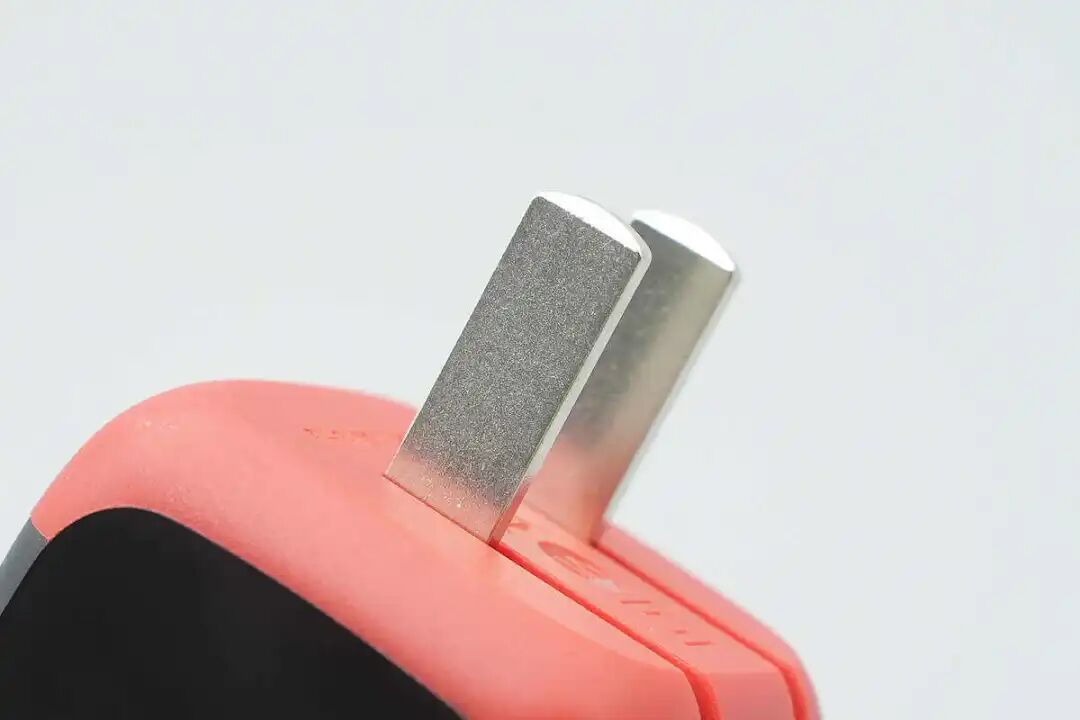

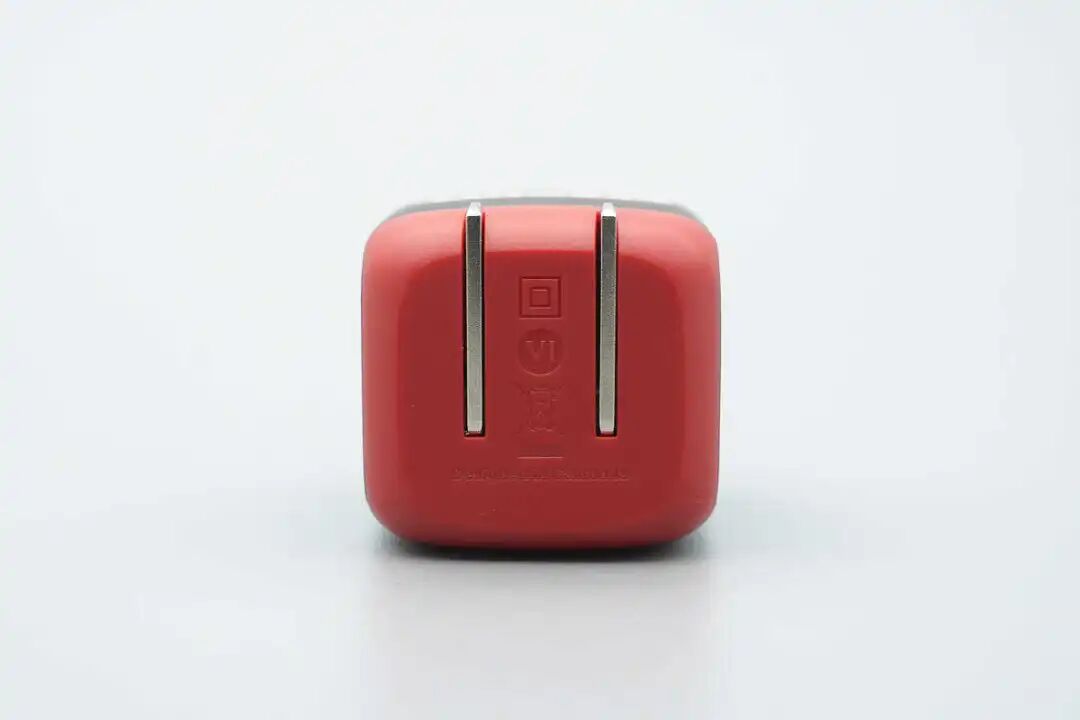

充电器配备可折叠国标插脚。
顶面配备USB-C接口，外壳上还设计有Belkin和45W。
实测充电器机身长度为39.52mm。
宽度为34.92mm。

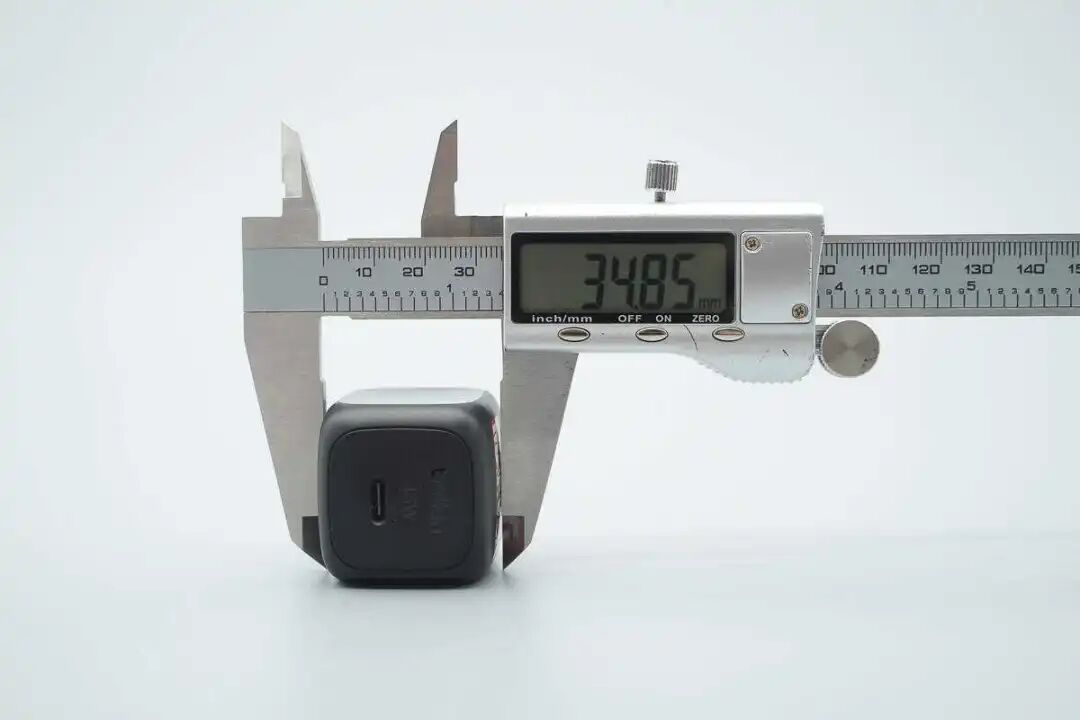

厚度为34.85mm。
和苹果40W动态快充充电器对比，贝尔金这款机身更小也更厚一些。
产品拿在手上的大小直观感受。
另外测得充电器重量约为57g。

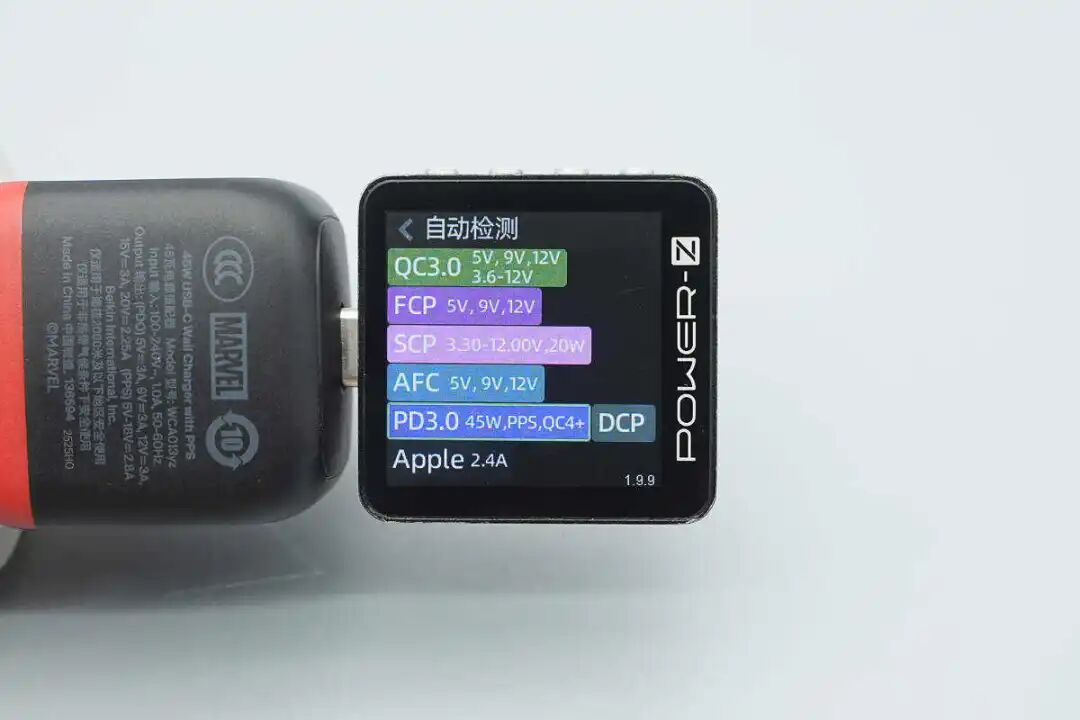

使用ChargerLAB POWER-Z KM003C测得USB-C口支持QC3.0、FCP、SCP、AFC、PD3.0、PPS、QC4+、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及5-16V3A一组PPS电压档位。
使用贝尔金这款充电给苹果iPhone 19 Pro充电，测得充电功率约为30.79W。
贝尔金蜘蛛侠限定款45W充电器开箱
将充电器输入端外壳拆开，采用超声波焊接封装。

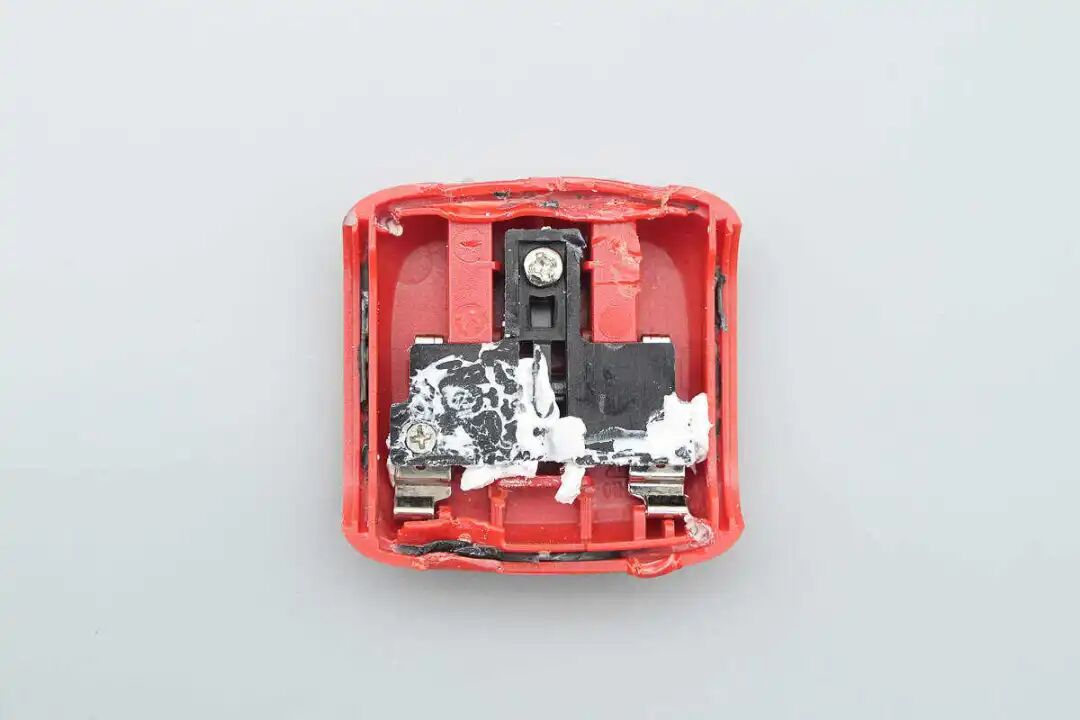

输入端采用接触式通电设计，插脚使用黑色塑料板以及螺丝进行固定。
充电器内部大量填充白胶，PCBA模块固定得十分牢固。
将PCBA模块取出，测得模块的长度为34.66mm。
宽度为30.22mm。

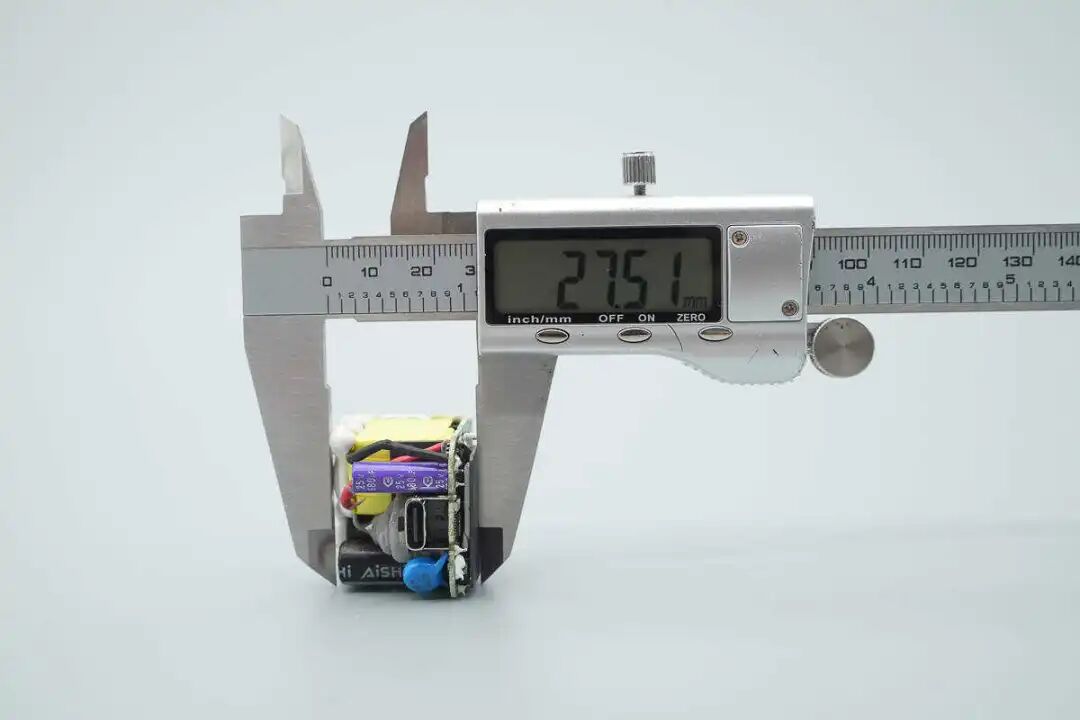

厚度为27.51mm。

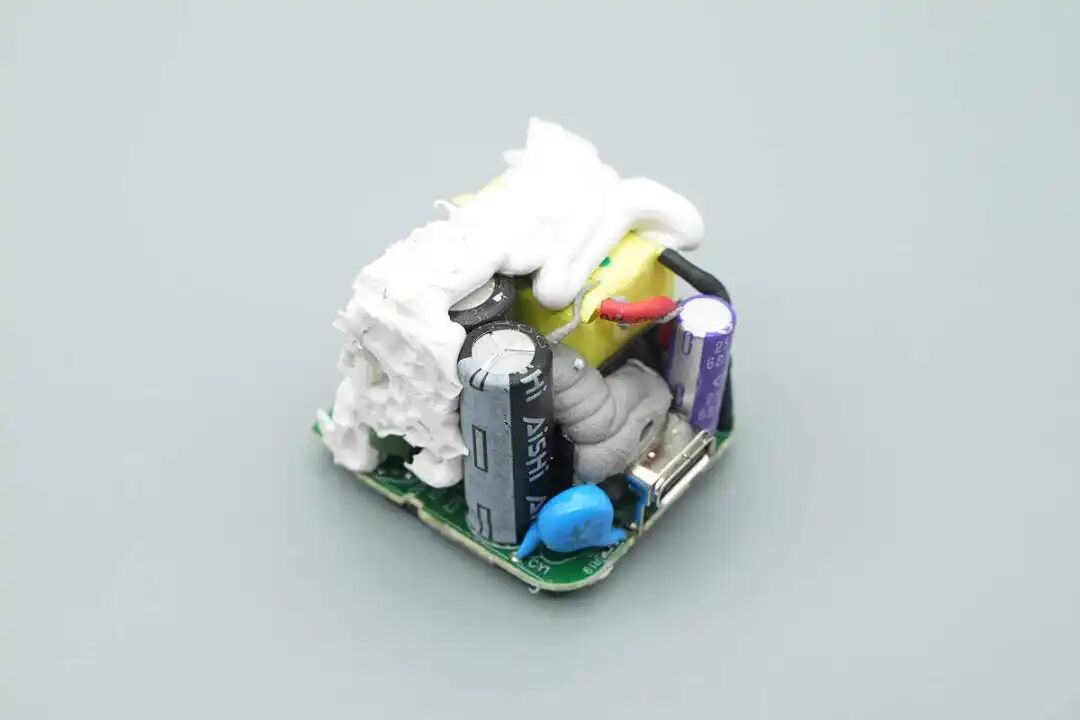

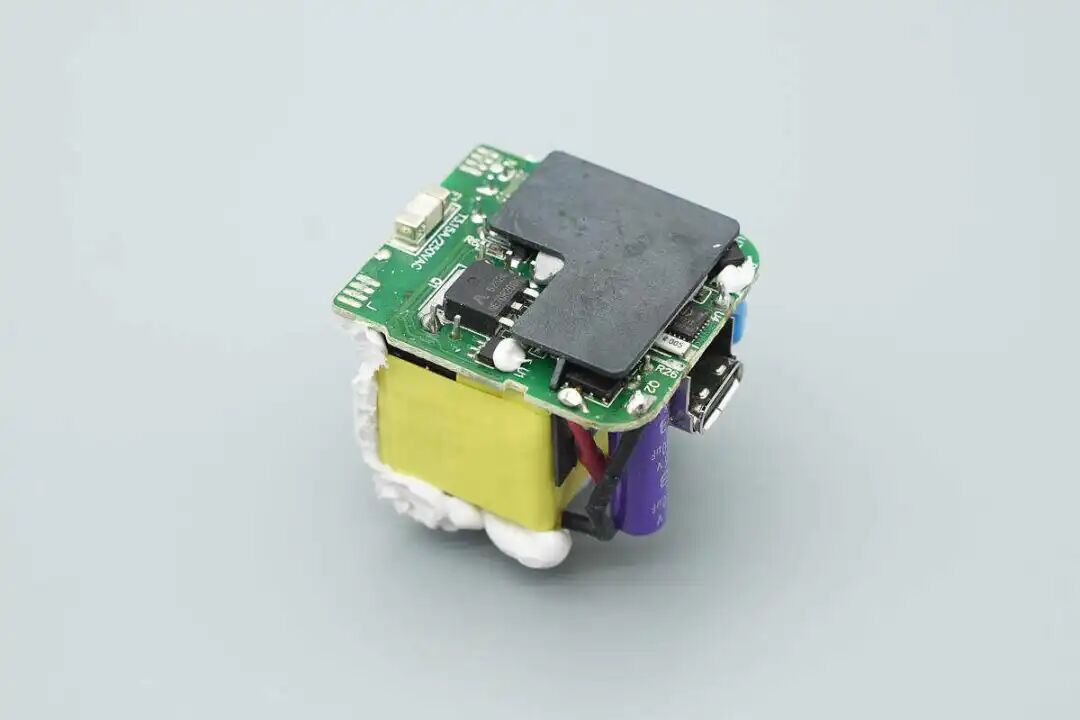

模块除打白胶外，还在电容和变压器间的缝隙填充灰色导热胶，USB-C接口母座外套钢套加固保护。
底部覆盖一体式塑料板，同时起到隔离正面初次级作用。
将塑料板拆下，对应整流桥和同步整流管除均设有导热垫辅助散热。

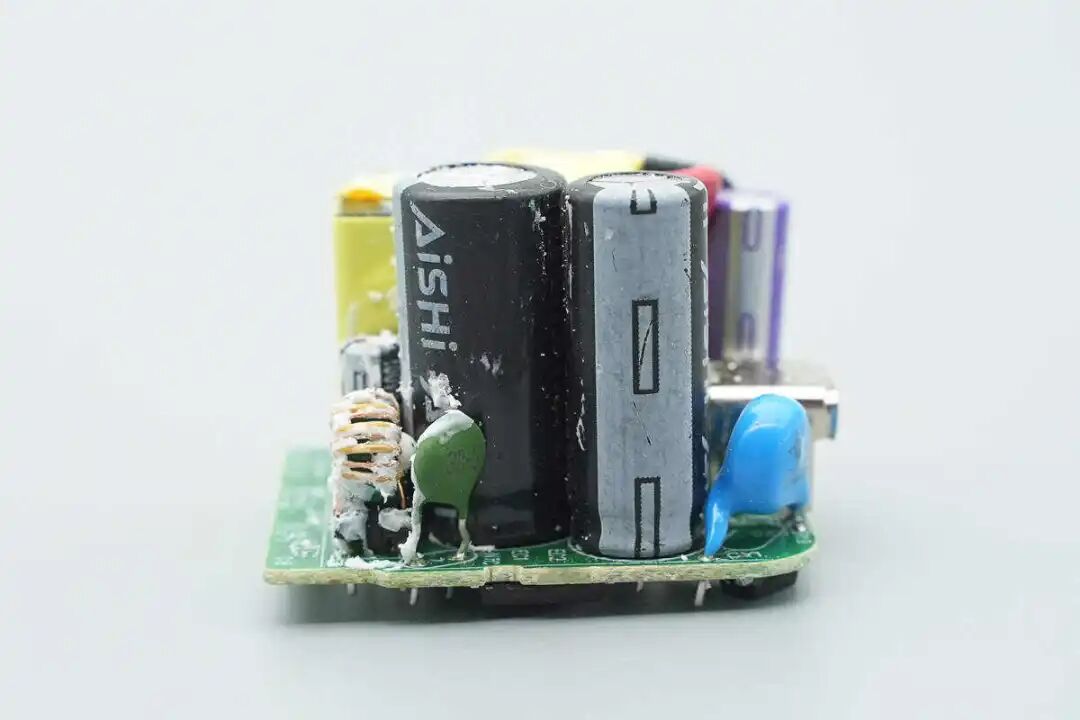

将灰、白胶清理掉，PCB板正面一侧设有NTC热敏电阻、共模电感、高压滤波电容、Y电容。
另一侧设有变压器、同步整流控制器以及输出滤波电容。
此外中心区域还设有工字电感和主控芯片供电电容。

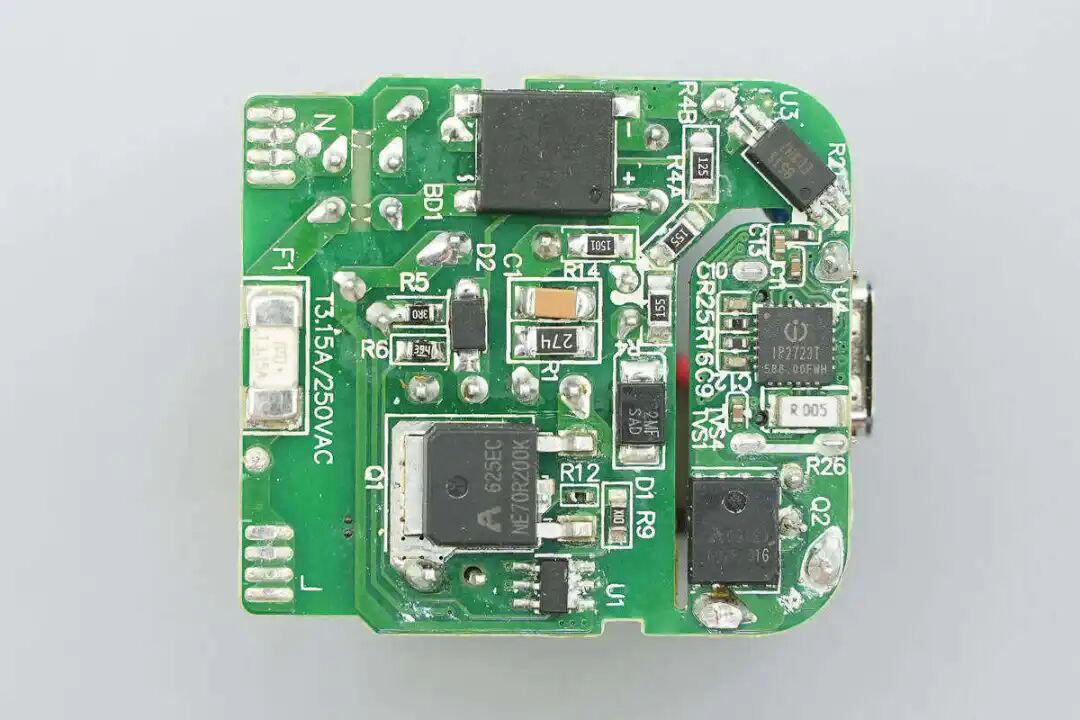

背面设有贴片保险丝、整流桥、初级控制器、初级开关管、光耦、同步整流管以及协议芯片。
贴片保险丝特写，额定电流3.15A。
NTC热敏电阻用于抑制上电浪涌电流。
共模电感用于滤除EMI干扰。
整流桥来自DIODES达尔，型号MB30TM。
高压滤波电解电容来自AiSHi艾华。
电容规格为400V27μF。

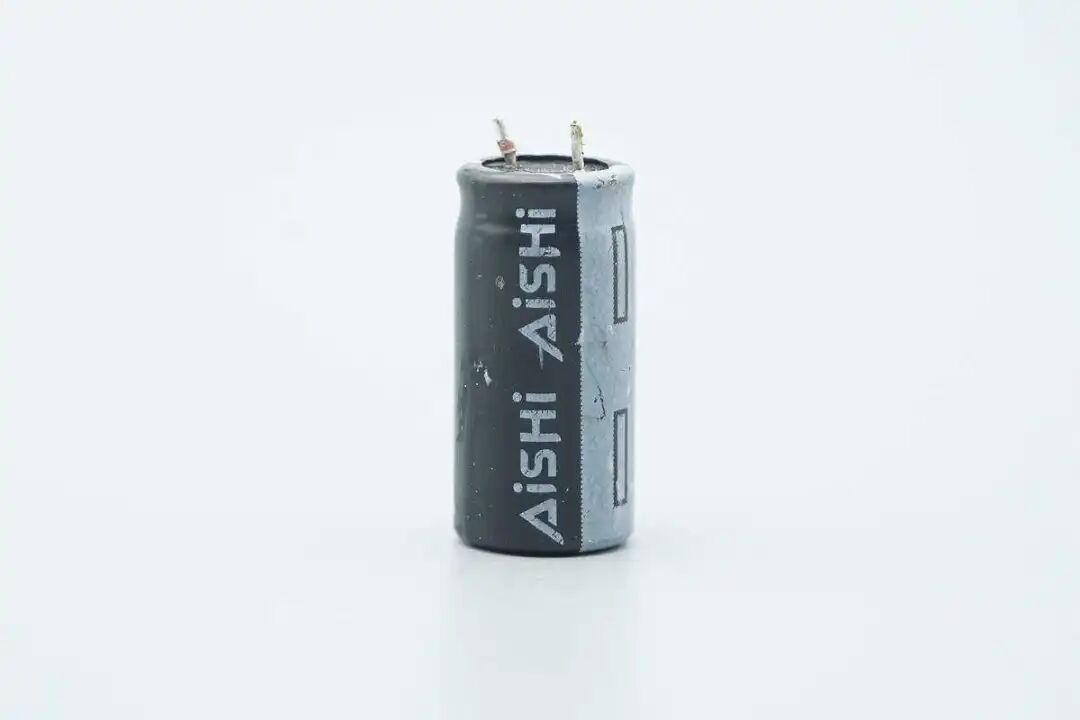

另一颗也是来自艾华。
电容规格为400V39μF。
工字滤波电感外套热缩管绝缘保护。
初级主控芯片特写，丝印RAAL03，采用SOT23-6封装。
初级开关管来自Allpower铨力微，型号APNE70R200K，这是一款耐压700V的增强型氮化镓功率开关管，具备10A的电流承载能力以及常闭特性，其导通电阻典型值低于200mΩ（在VGS=6V条件下），有助于显著降低导通损耗，适用于AC-DC转换器、DC-DC转换器、图腾柱PFC电路、高密度电源模块等应用场景。

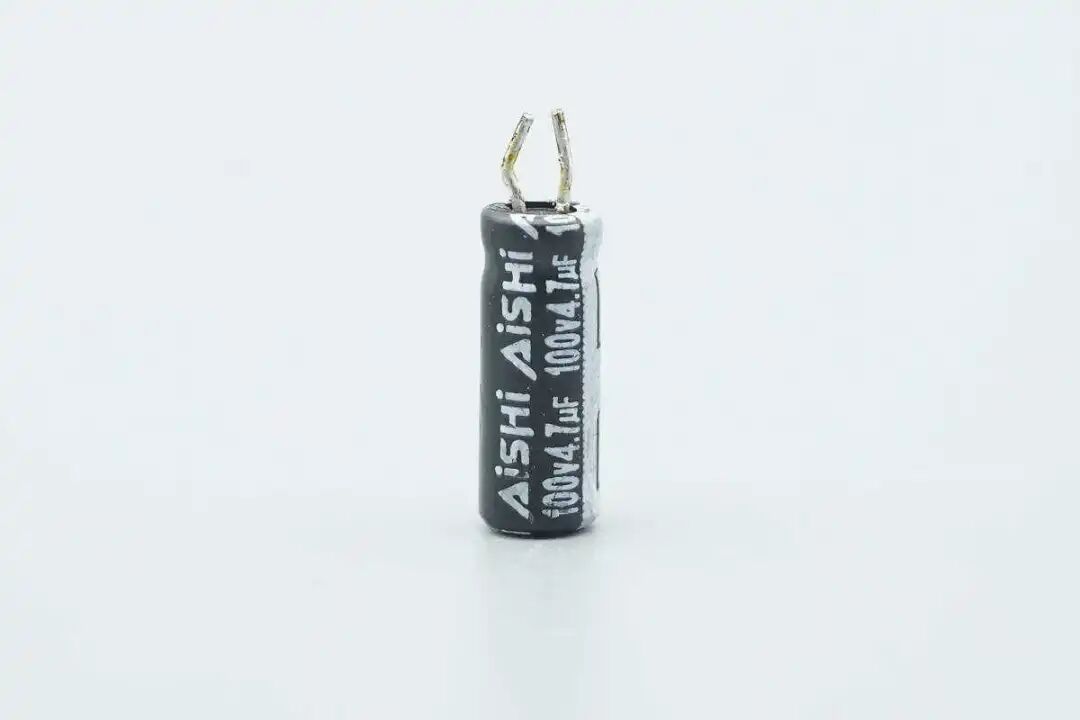

主控芯片供电电容来自艾华，规格为100V4.7μF。
变压器特写。
亿光EL 3H7光耦特写，用于输出电压反馈。
蓝色Y电容来自松田电子。
同步整流控制器特写，丝印LAAM04，采用SOT23-6封装。
同步整流管也是来自铨力微，型号APG077N01G，NMOS管，耐压100V，导阻6.2mΩ，采用PDFN5*6封装。
输出滤波固态电容来自绿宝石，规格为25V680μF。
协议芯片采用英集芯IP2723T，该芯片已通过USB IF协会PD3.0 PPS认证，TID：3135，是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。右侧为USB-C母座的TVS保护管，用于静电保护功能。
可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
英集芯IP2723T资料信息。

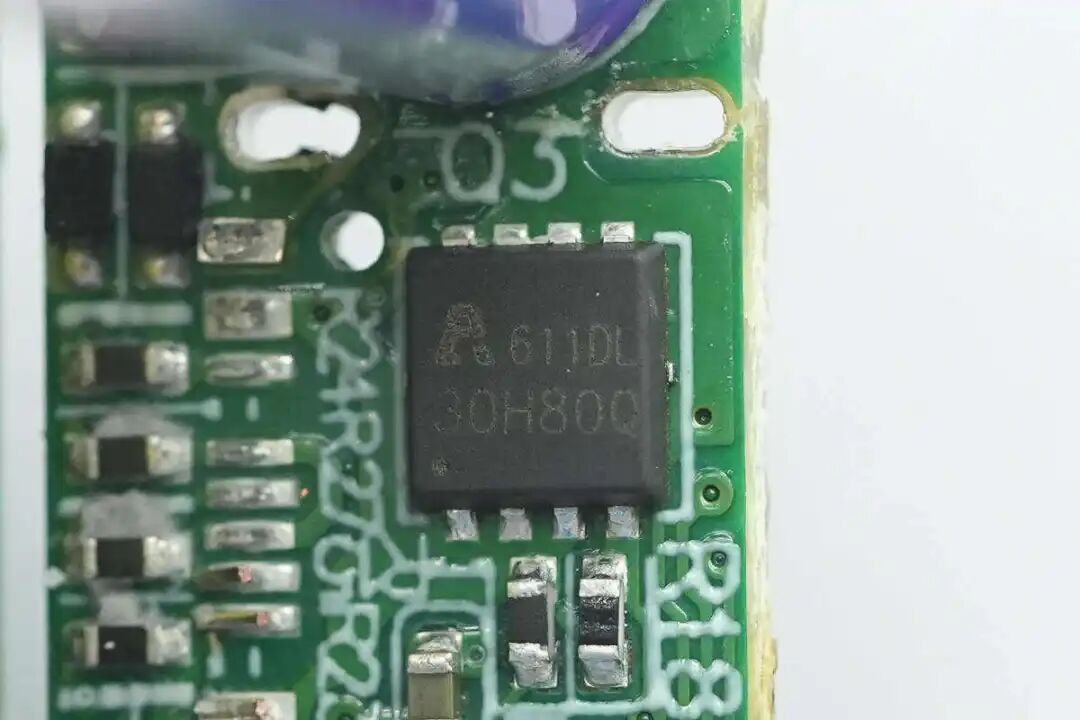

输出VBUS开关管来自铨力微，型号AP30H80Q，NMOS管，耐压30V，导阻4.1mΩ，采用PDFN3*3封装。
USB-C接口母座特写。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上贝尔金蜘蛛侠限定款45W氮化镓充电器的核心器件清单，方便大家查阅。
贝尔金蜘蛛侠限定款45W氮化镓充电器基于蜘蛛侠战衣红、黑元素进行设计，同时机身正面是经典漫威大logo搭配美漫风格蜘蛛侠印花。产品支持最高45W快充输出，并且兼容QC3.0、FCP、SCP、AFC、PD3.0、PPS快充协议，可满足市面主流品牌设备快充需求。
充电头网通过拆解了解到，产品基于氮化镓电源方案进行设计，其中氮化镓功率器件采用铨力微APNE7OR200K，输出使用英集芯IP2723T协议芯片控制输出。此外采用艾华、绿宝石两大知名品牌电容进行滤波，器件还打胶加固，整体用料做工可靠。奔着联名去购买的用户无需担心，大品牌做工用料水准还是很靠谱的。
