2025 年，英伟达推出了DGX Spark便携算力服务器，将以往需要专业机房承载的超级计算能力，压缩进仅 1.2kg 的全金属机身中，轻松落户开发者桌面。
相关阅读：
DGX Spark 搭载GB10 Grace Blackwell芯片，20核ARM CPU与Blackwell 架构 GPU协同，128GB统一内存可直接加载GPT-OSS 120B、Llama 3.1 70B等大模型，双机通过200Gb/s QSFP 端口互联，更能支持4050亿参数模型的分布式推理。
相关阅读：
充电头网也评测过这款产品。
相关阅读：
为了在紧凑的空间内释放出GB10 Grace Blackwell 超级芯片的强悍算力，同时解决高负载下的散热痛点，DGX Spark将电源外置，为设备内部腾出宝贵空间。
也因此，DGX Spark便成为全球少有支持满血PD3.2 240W快充输入的设备之一，其发布不仅丰富了个人AI超算市场，更在一定程度上推动了服务器搭载USB-C供电的行业进程。
为保证设备运行稳定性，英伟达对供电适配器提出了极为苛刻的要求。
其原装电源适配器拥有高达240W的输出能力，支持PD 3.2快充标准与AVS电压调节协议，以满足设备高负载以及动态瞬态响应需求。
下面，充电头网边为您带来详细拆解，带您一览其内部用料与做工。
英伟达DGX Spark原装240W电源外观

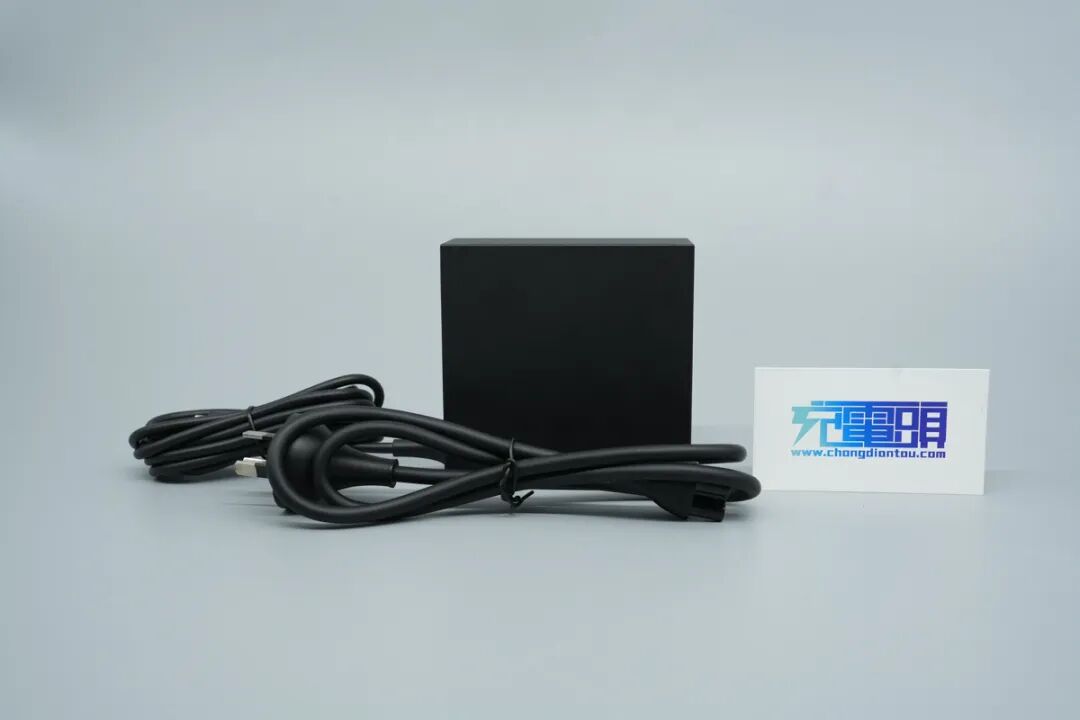

英伟达DGX Spark原装240W电源的全家福，包含电源适配器本体以及一条交流输入电源线。

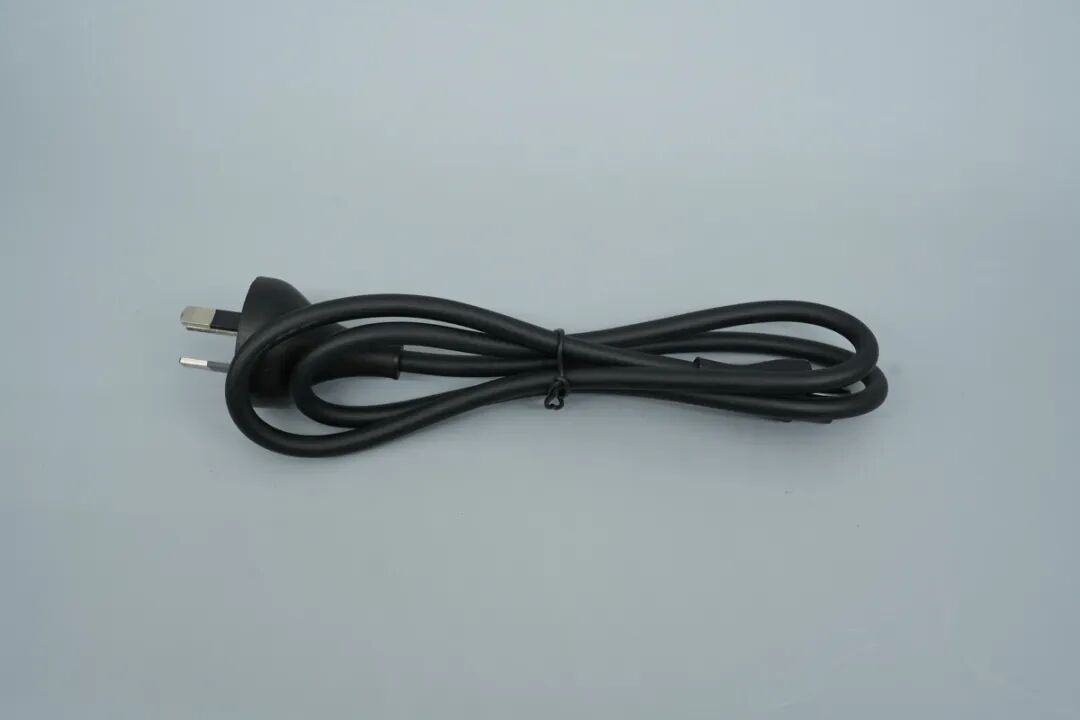

附带的交流电源线长度适中，线身柔软且采用扎带固定，防止运输中散开。

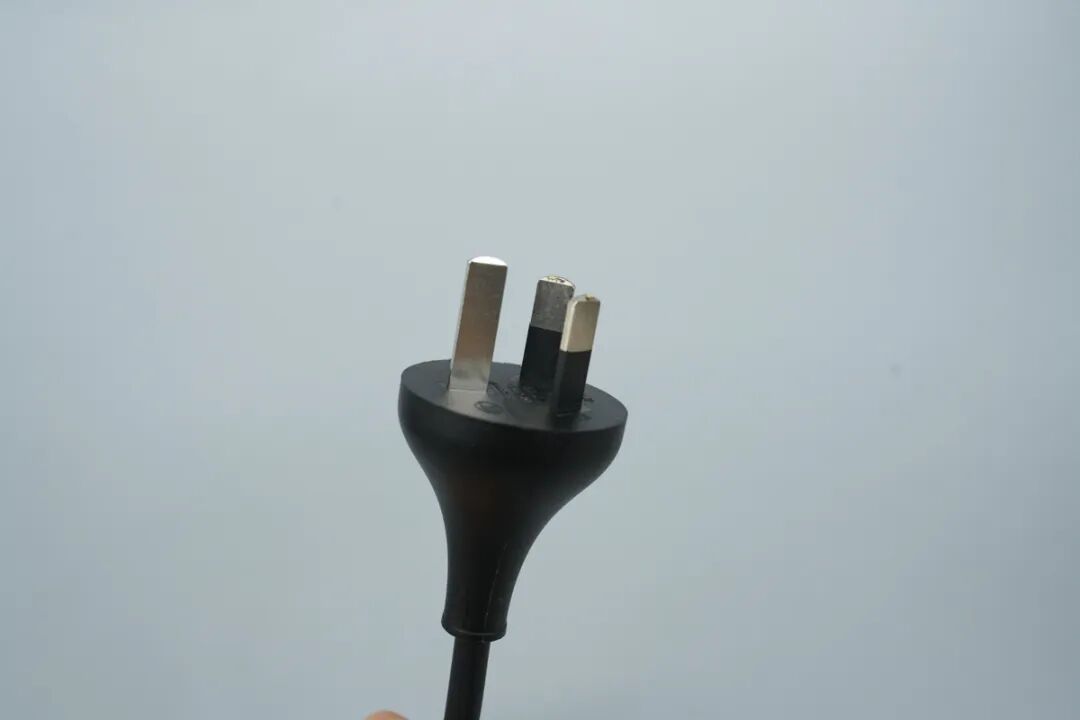

插头部分采用了新国标插头。

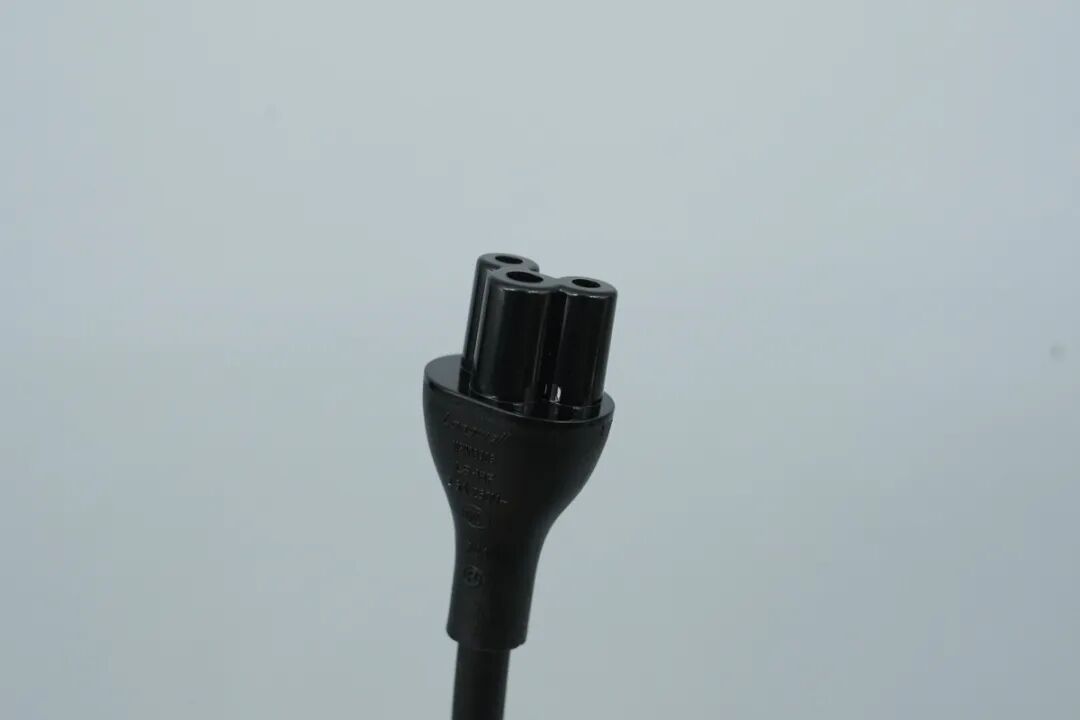

电源线的另一端是标准的C5接口，做工精良，插拔手感十分顺滑。

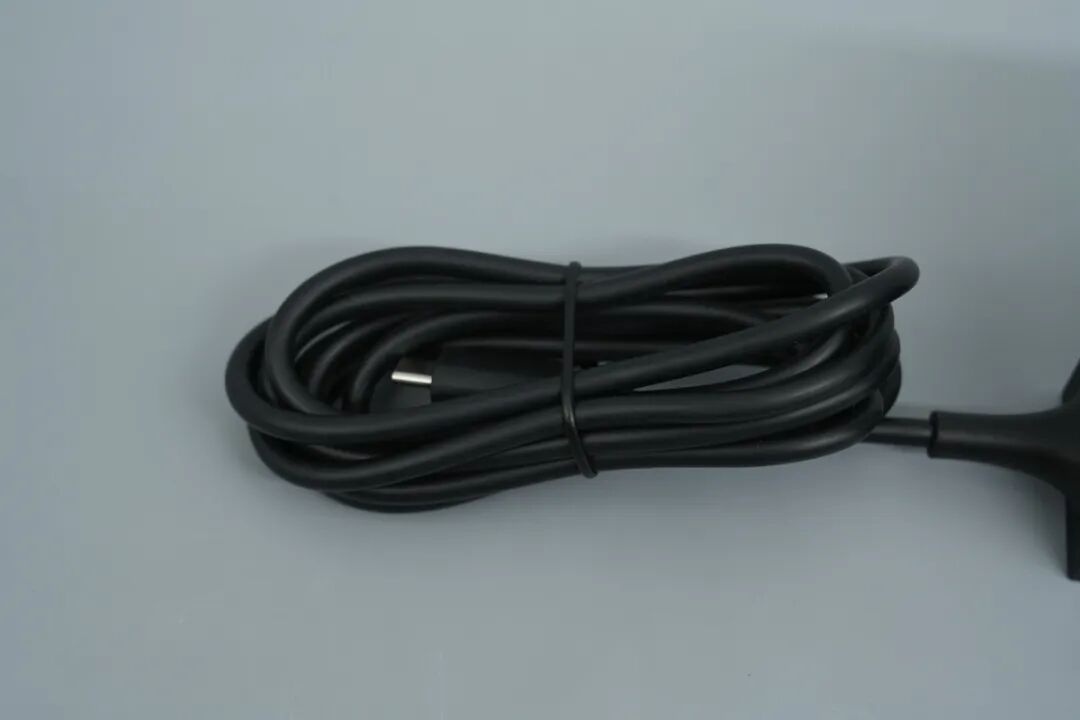

电源本体自带一根Type-C输出线缆，出厂时被自带的扎带整齐地捆绑在一起。

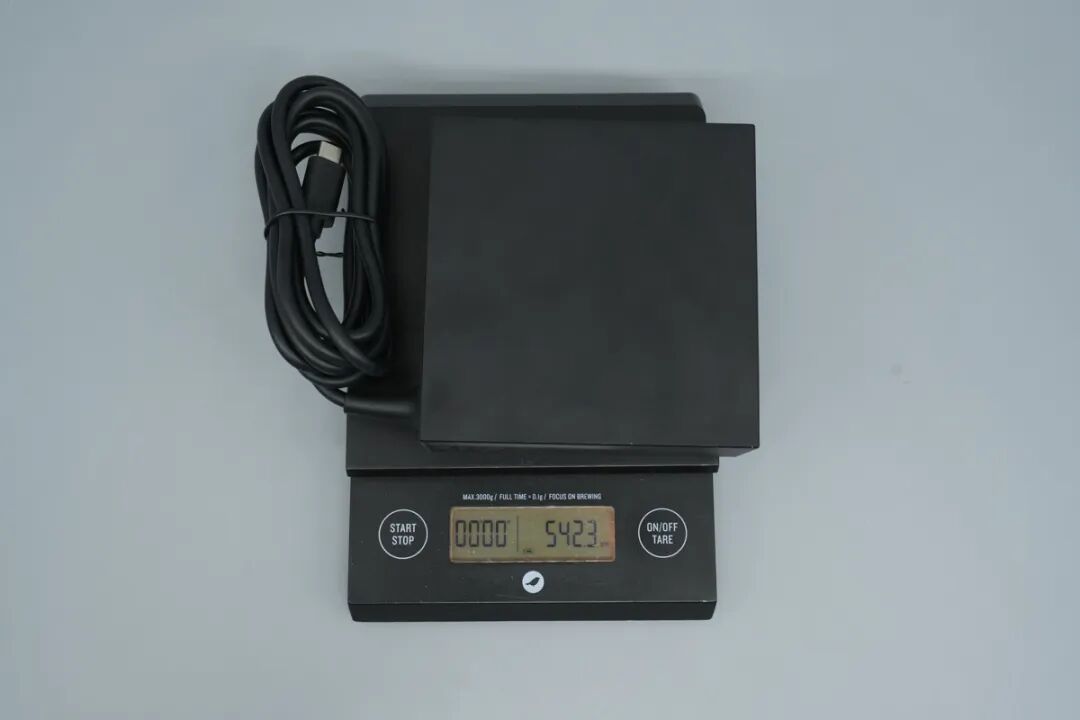

使用电子秤进行称重，这款240W电源的整体重量约为542.3克，分量感十足。

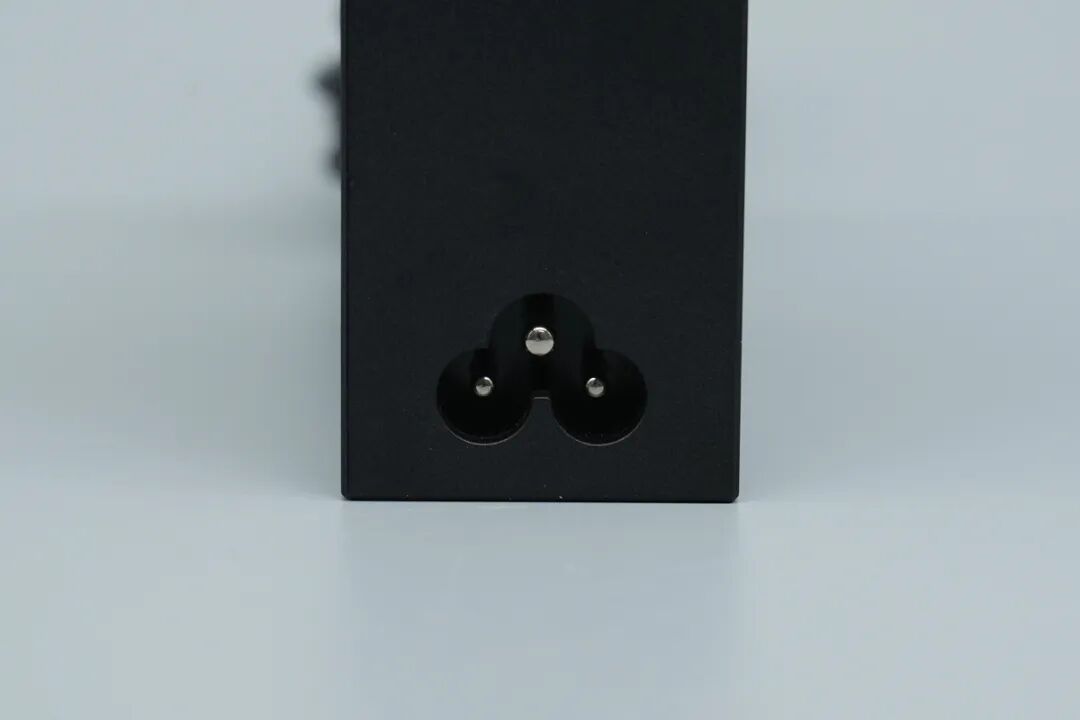

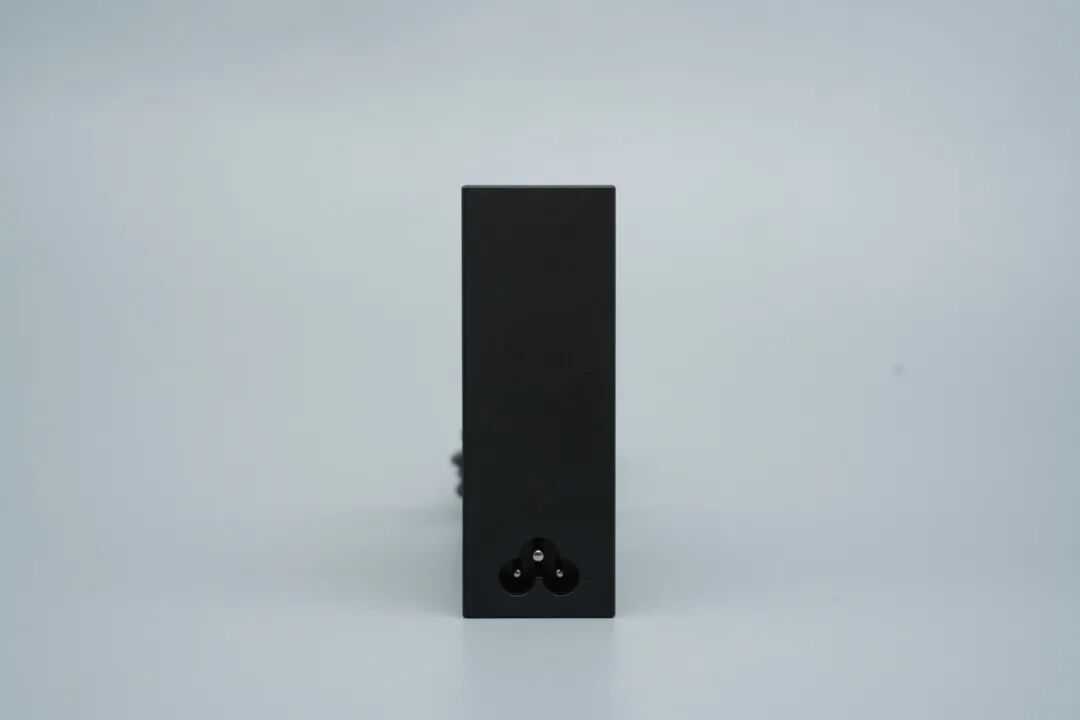

电源适配器的交流输入端设有一个内凹的梅花形C6接口，与电源线配套。
输出接口内部的三根插针光泽度好，接触面积大，能够保证高功率输入稳定性。

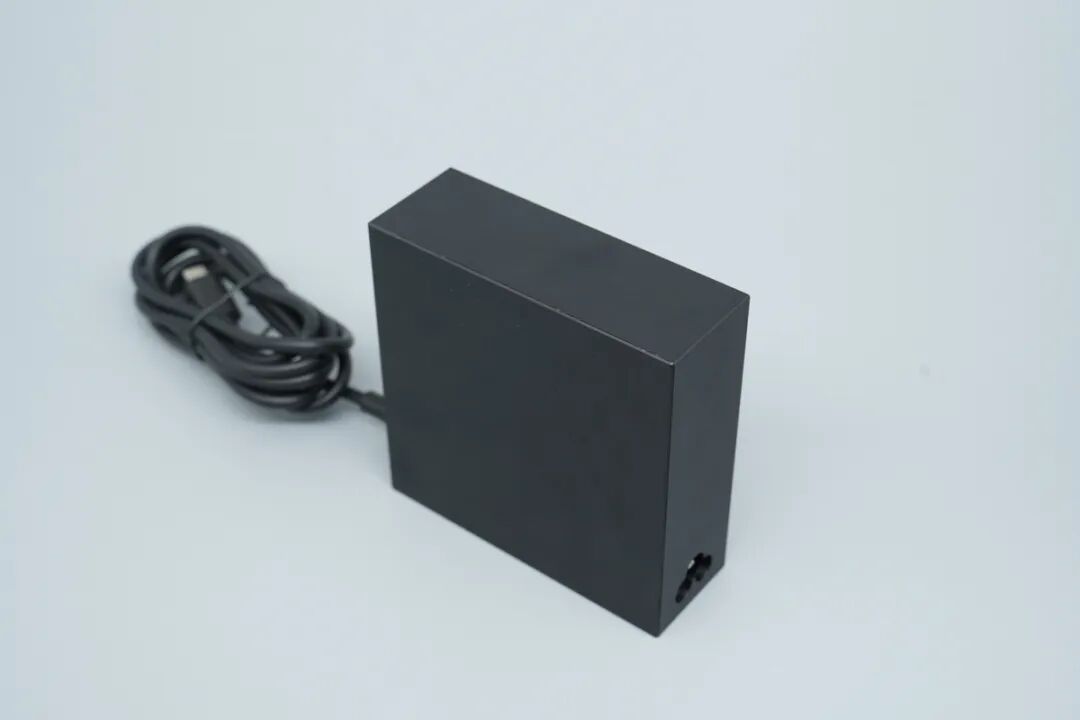

电源本体呈现方正的纯黑色砖块造型，表面采用细腻的磨砂工艺，手感细腻且不易沾染指纹。

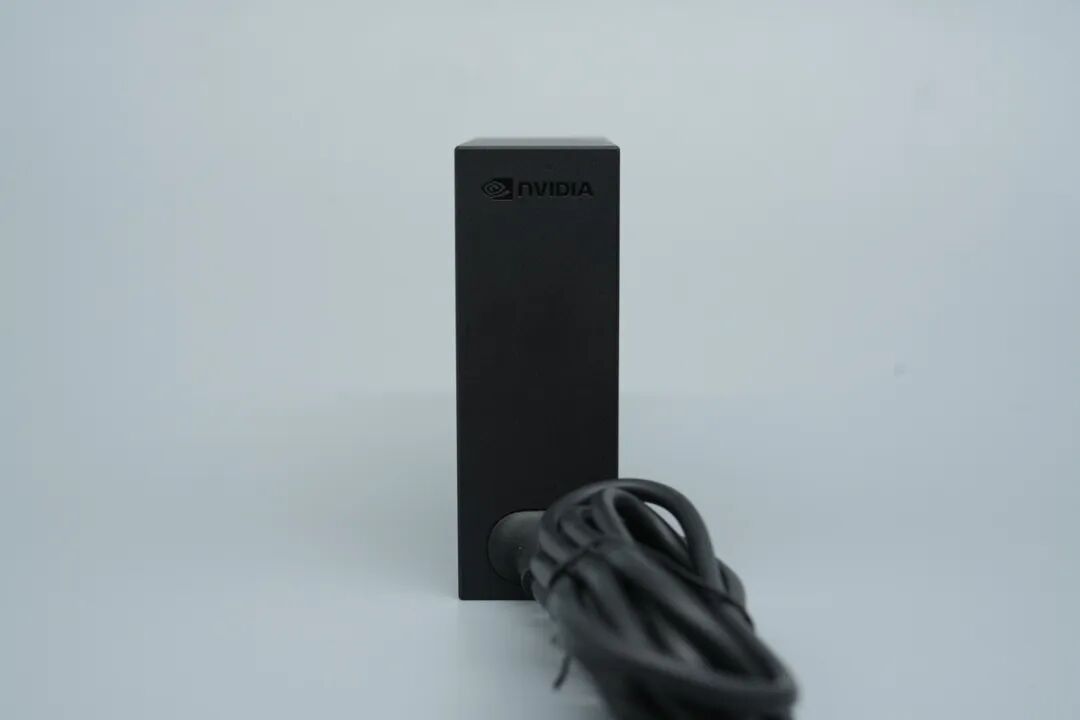

电源输出端设计十分平整，印有英伟达Logo，底部则是输出线缆的连接处。

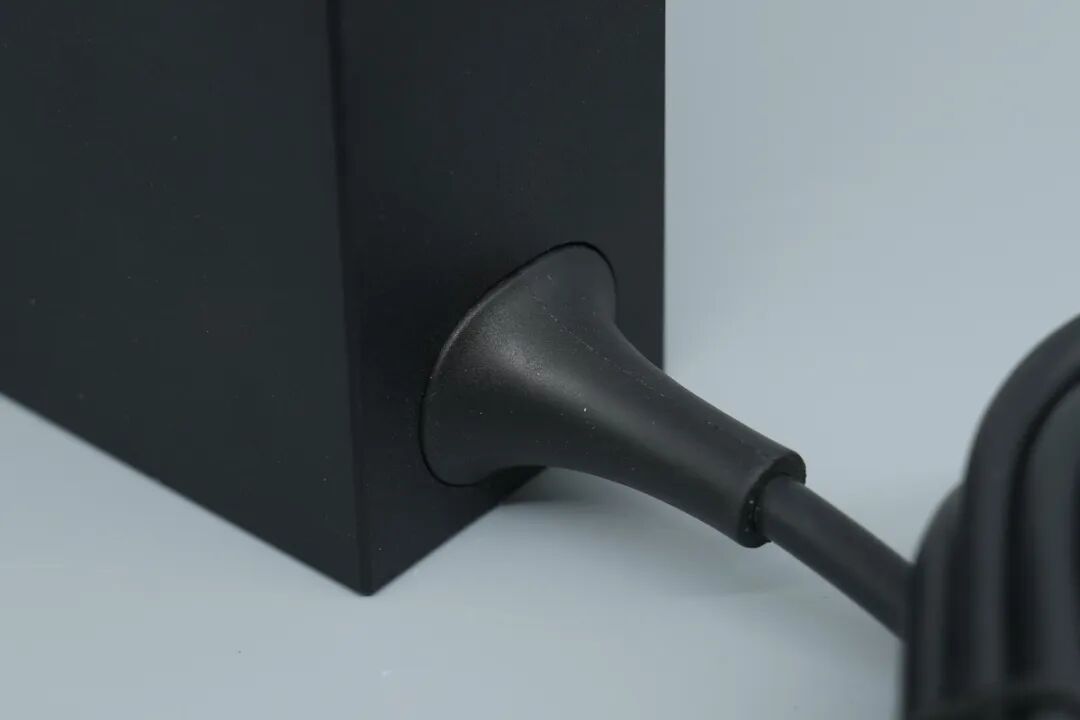

自带的Type-C输出线缆与机身连接处，采用了加长的注塑线套进行保护，更抗弯折和拉扯。

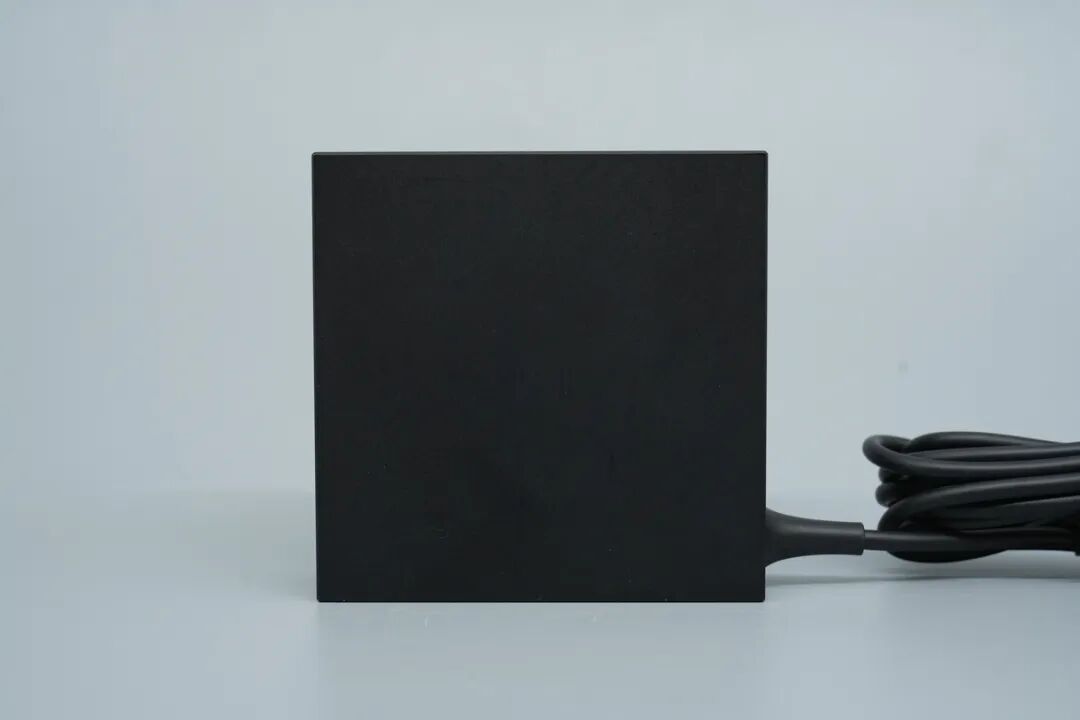

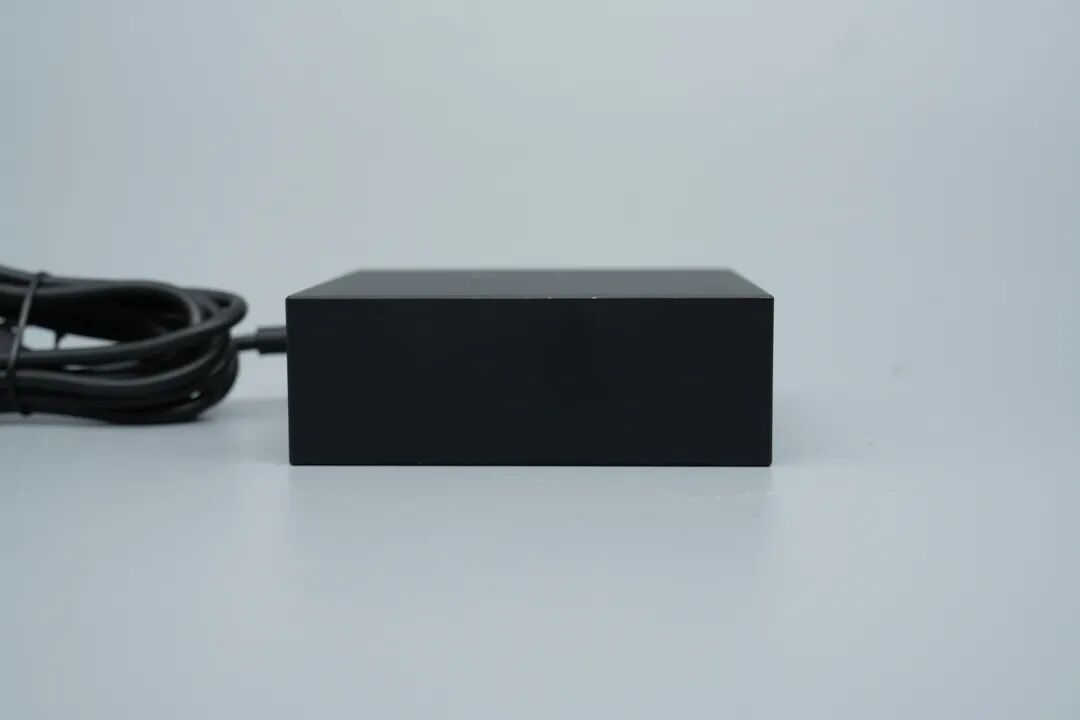

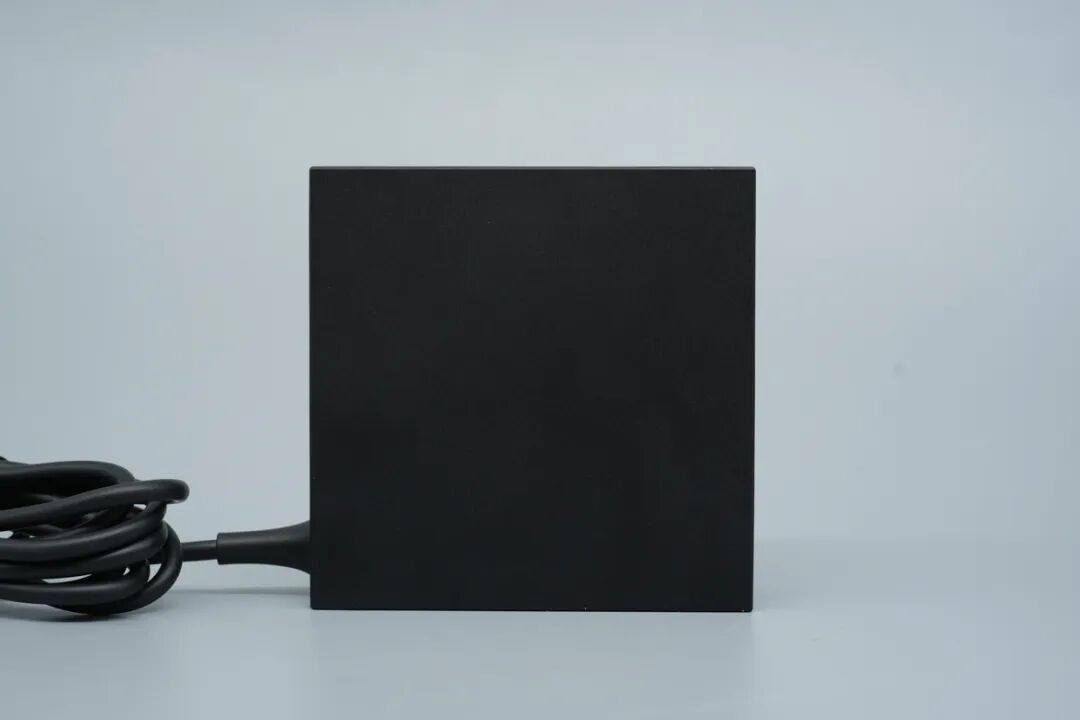

电源的另一侧面，依然秉承了极简的实用设计理念，没有任何多余的元素。
从电源顶看，这款电源边角设计较为锐利，边缘均做了微倒角处理，整体视觉效果比较匀称。

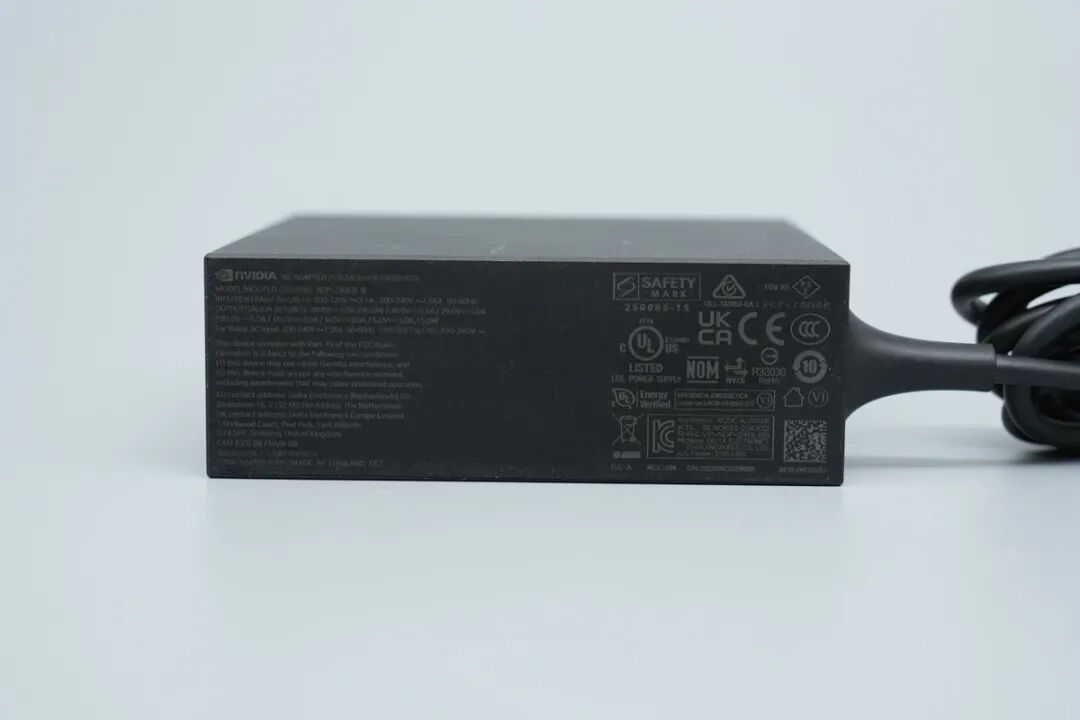

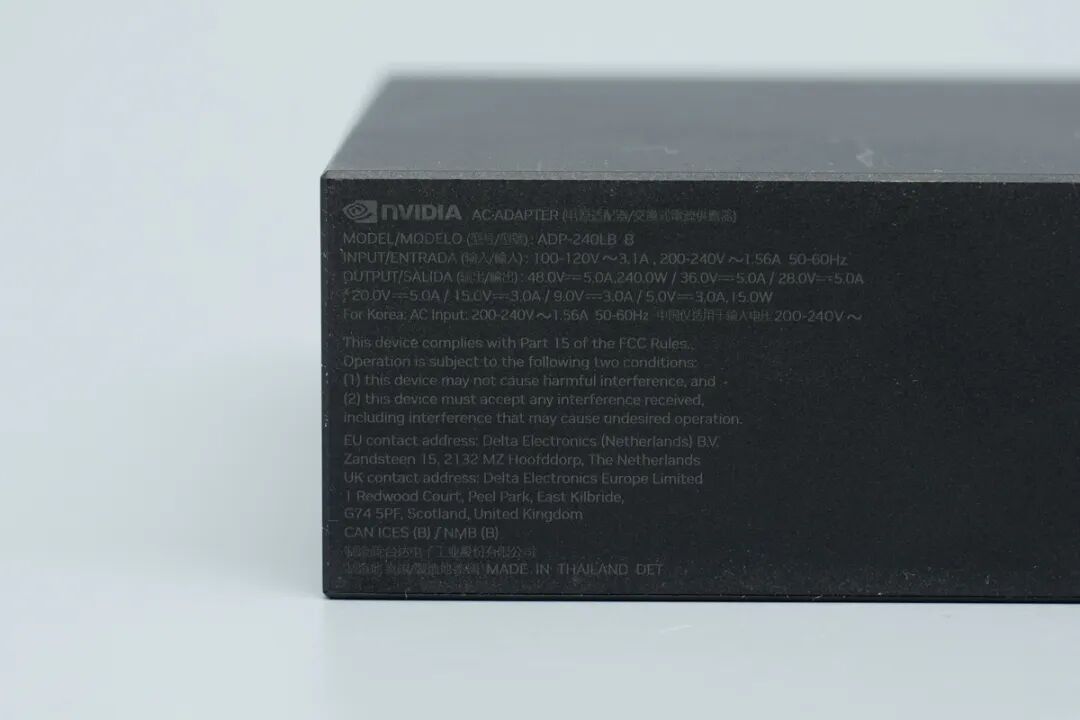

电源底部印有产品的详细参数。
产品的详细参数如下
型号：ADP-240LB B
输入：100-120V ~ 3.1A , 200-240V ~ 1.56A 50-60Hz
输出：48V5A、36V5A、28V5A、20V5A、15V3A 、9V3A、5V3A
制造商：台达电子工业股份有限公司
制造地：泰国
方正硬朗的工业设计风格一览无余。

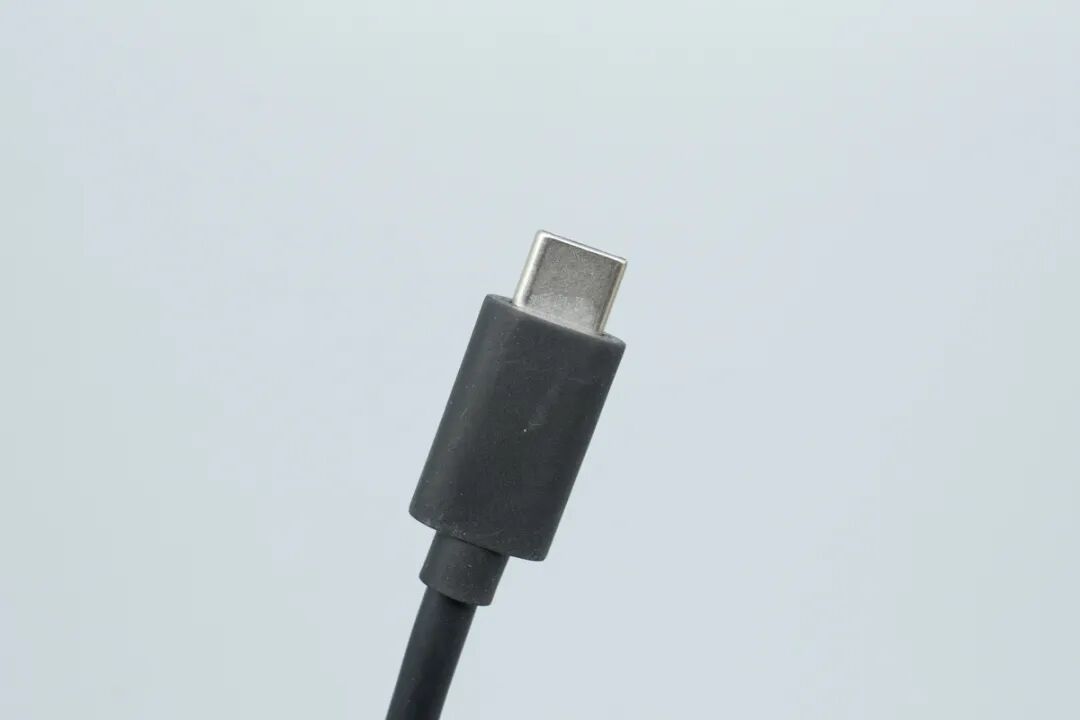

电源输出采用USB-C接口。

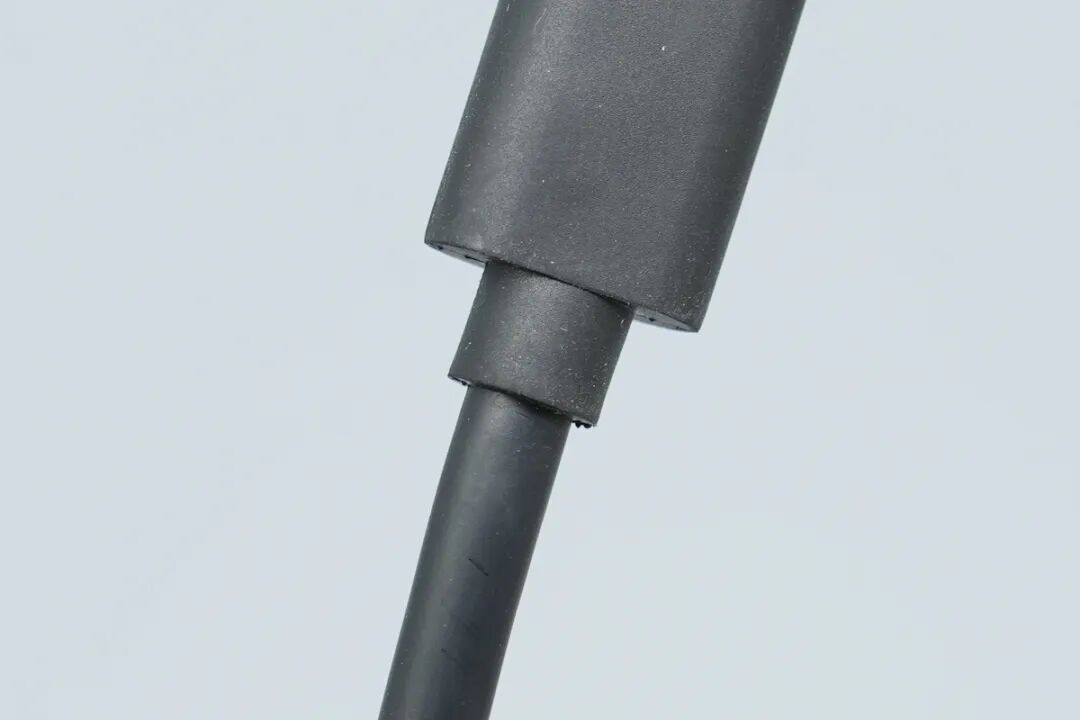

USB-C接口线尾同样做了抗弯折处理，抗拉扯以及弯折。

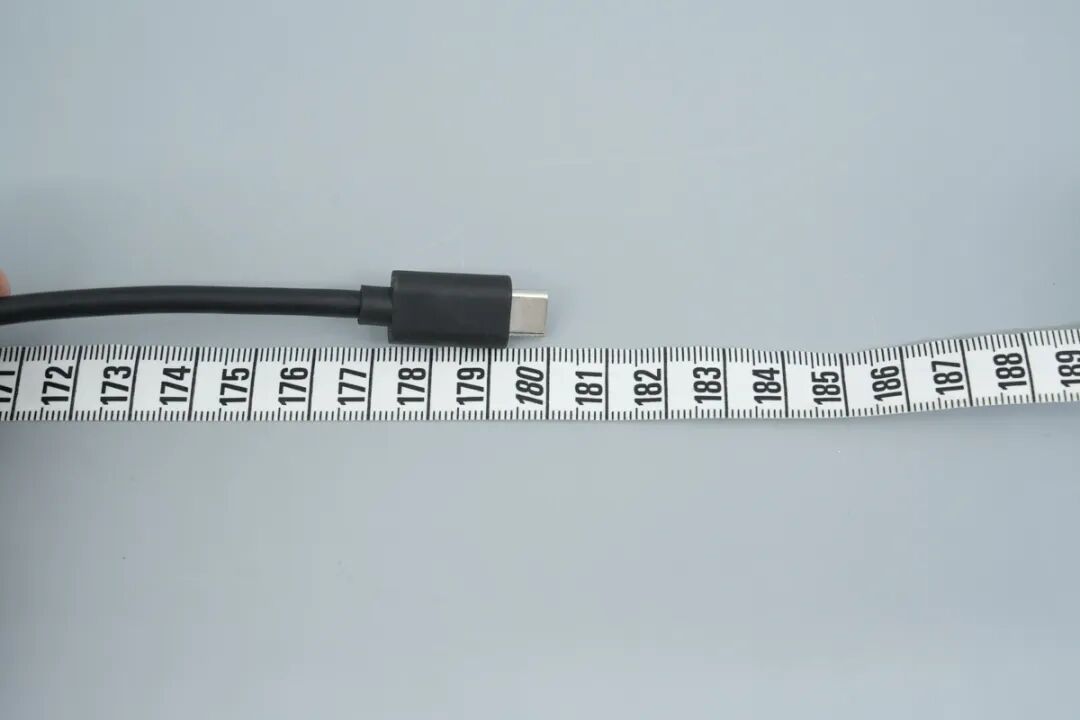

使用卷尺测量，自带USB-C输出线缆长度约为180cm。

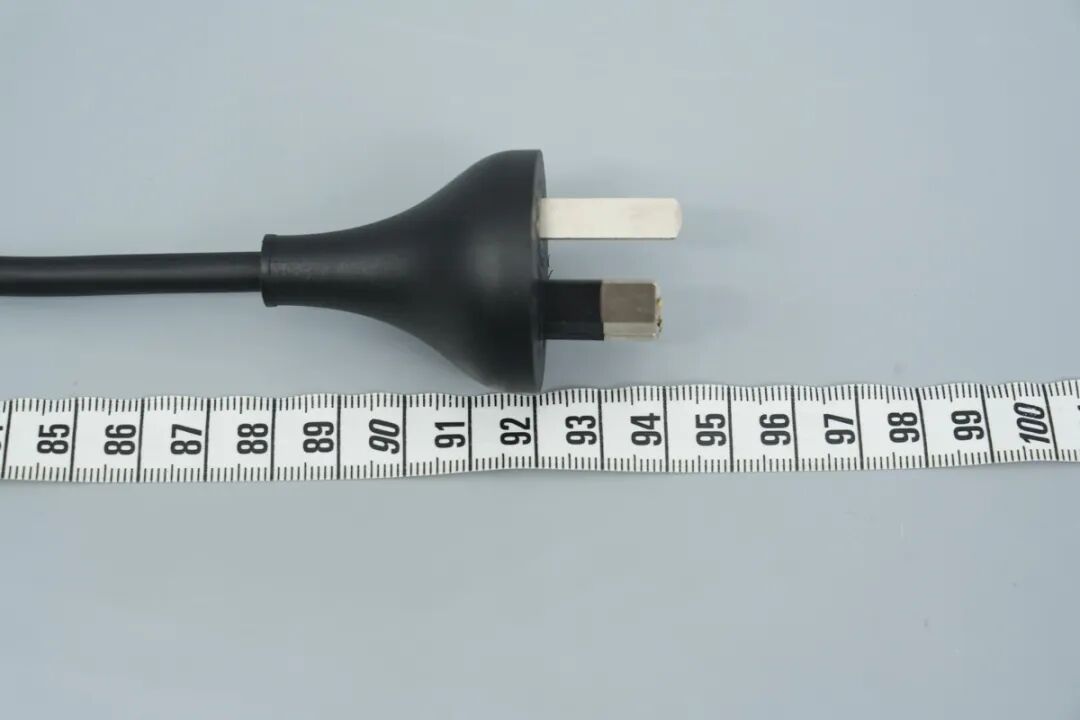

交流电源输入线缆总体长度约为94cm。

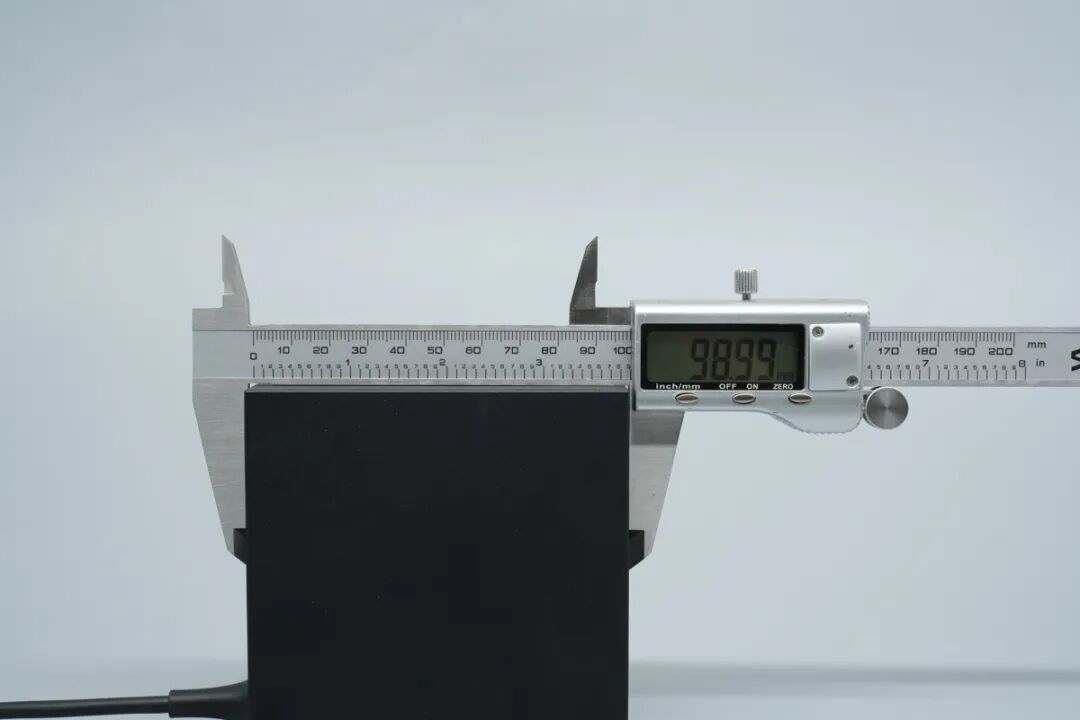

使用游标卡尺实测，电源本体的长度约为98.99mm。

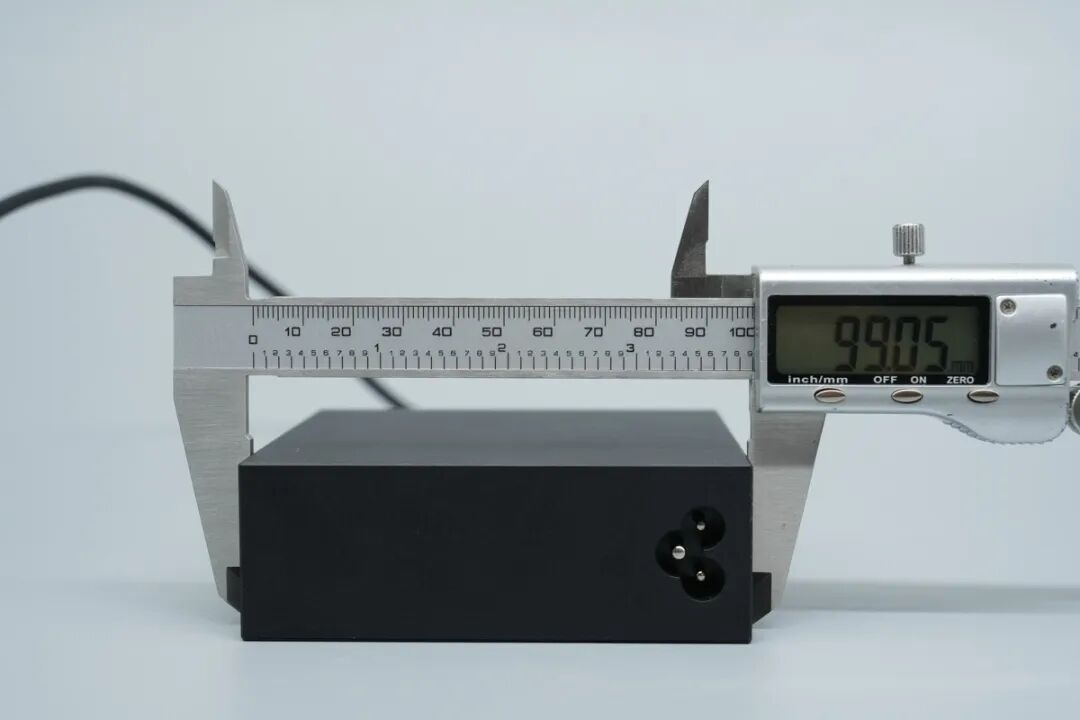

电源的宽度约为99.05mm。

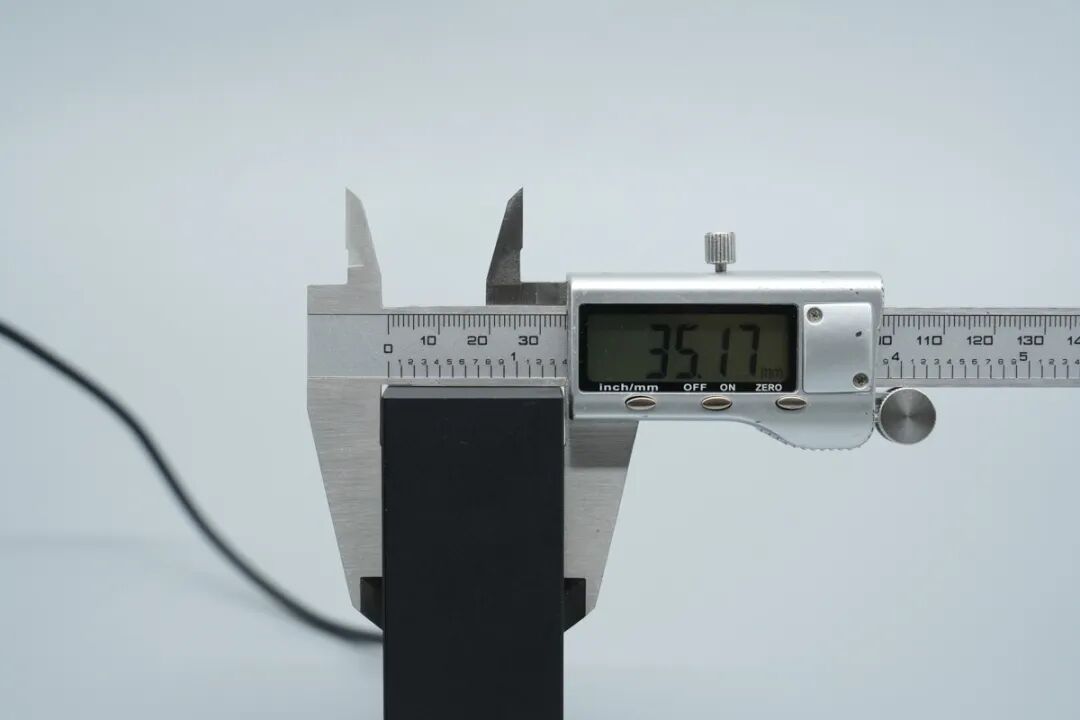

测得电源的厚度约为35.17mm。

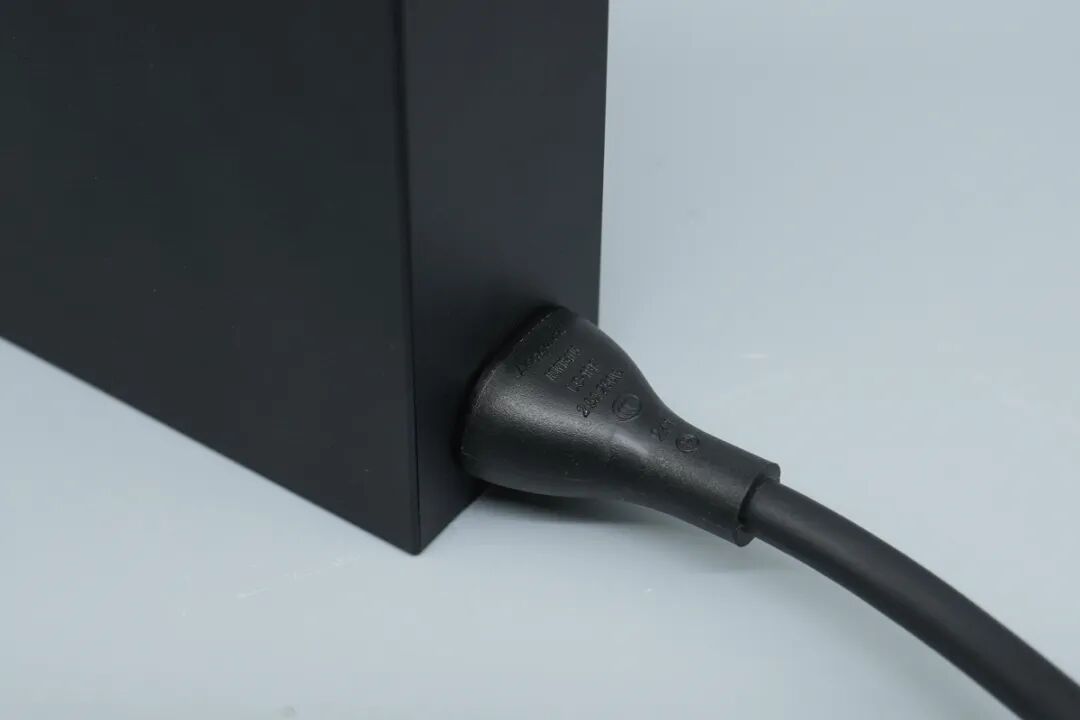

将交流电源线插入机身接口，结合十分稳固，没有松动感。

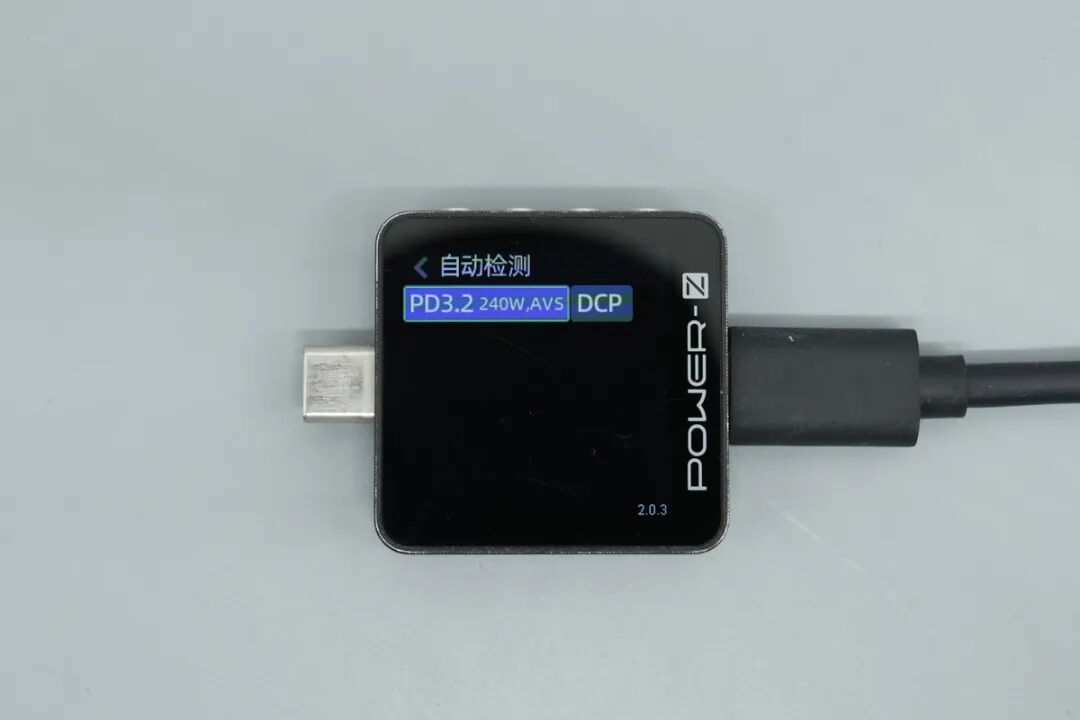

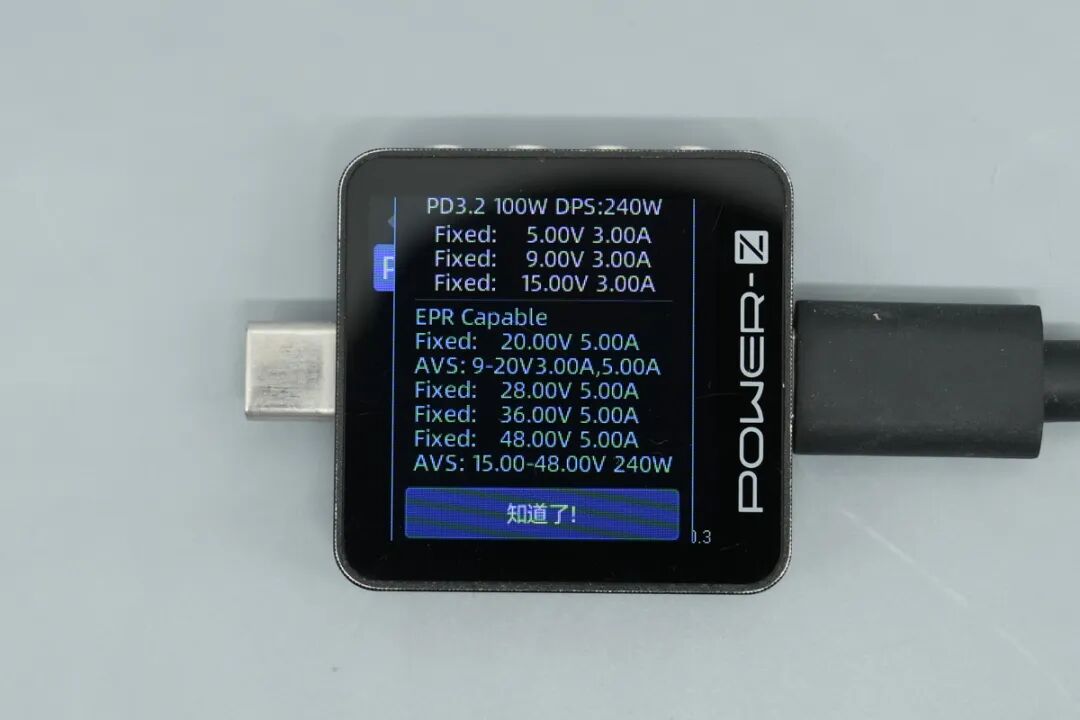

使用POWER-Z KM003C进行协议检测，测得支持PD 3.2 240W以及AVS协议。
相关阅读：
PDO报文显示，该电源支持5V3A、9V3A、15V3A、20V5A、28V5A、36V5A以及48V5A的固定电压档位，同时具备15V-48V 240W的AVS电压档位。
相关阅读：
简单看过产品外观以及快充协议兼容性，充电头网继续为您带来实际的拆解报告。
英伟达DGX Spark原装240W电源拆解

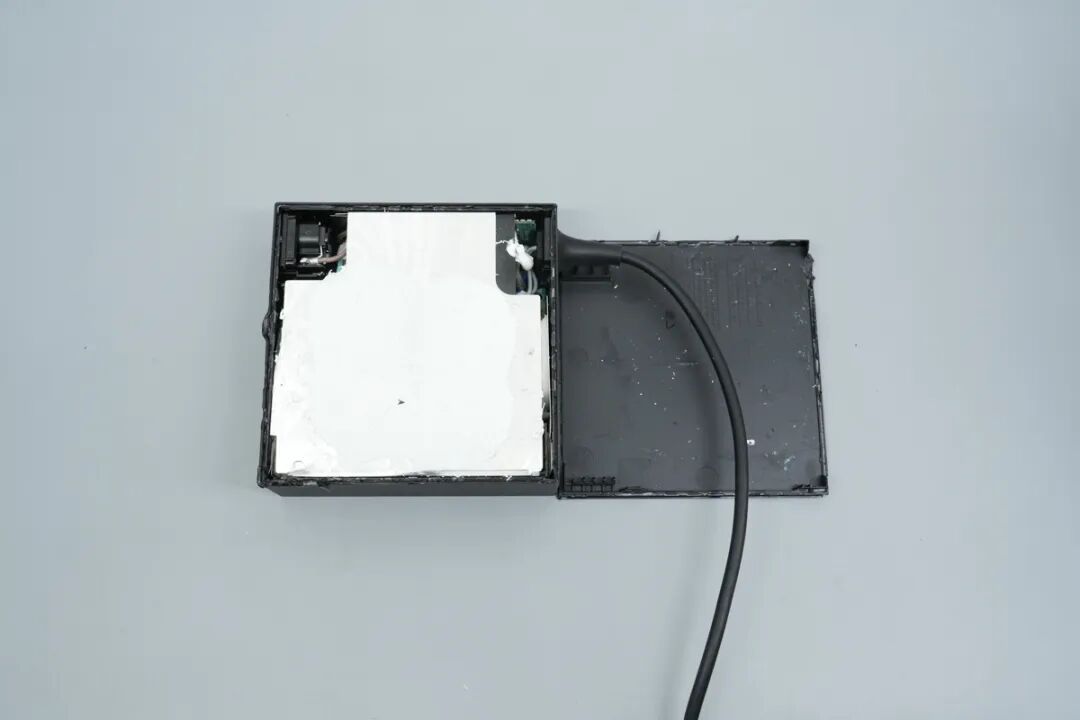

沿着外壳接缝处切割并分离一侧外壳，可以看到内部的PCBA模块被厚实的金属散热屏蔽罩覆盖。
自带USB-C线缆的内部线芯通过焊接的方式连接在PCBA上。

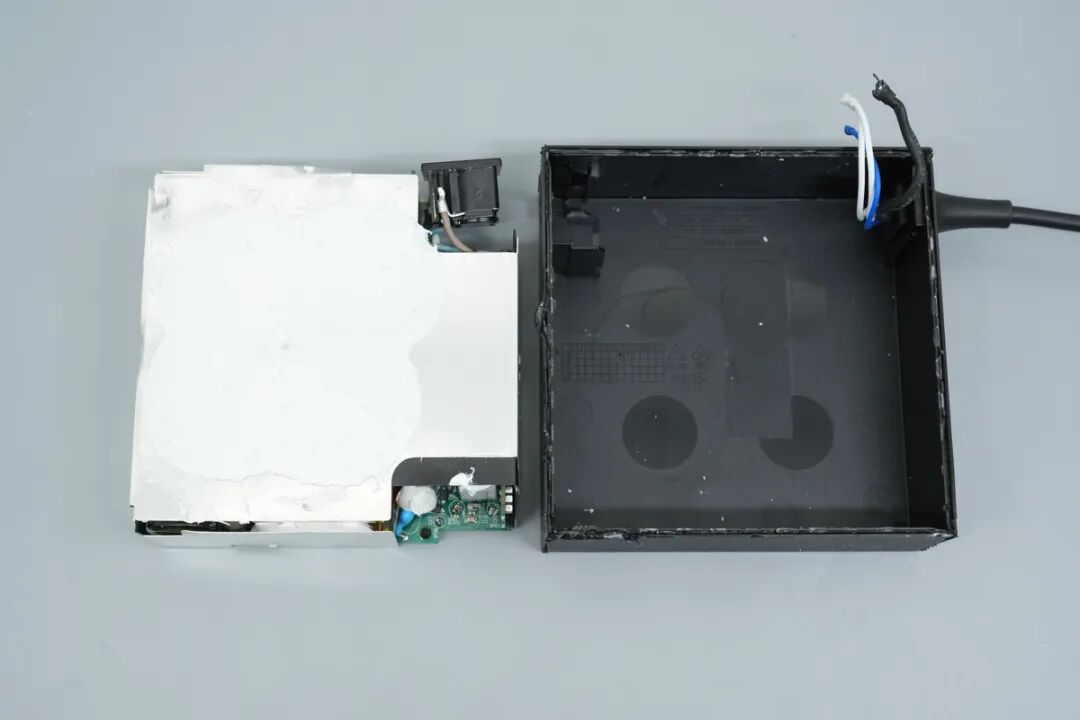

将整个散热模块及PCBA从底壳中完全取出，可以看到底壳内部做工平整扎实。

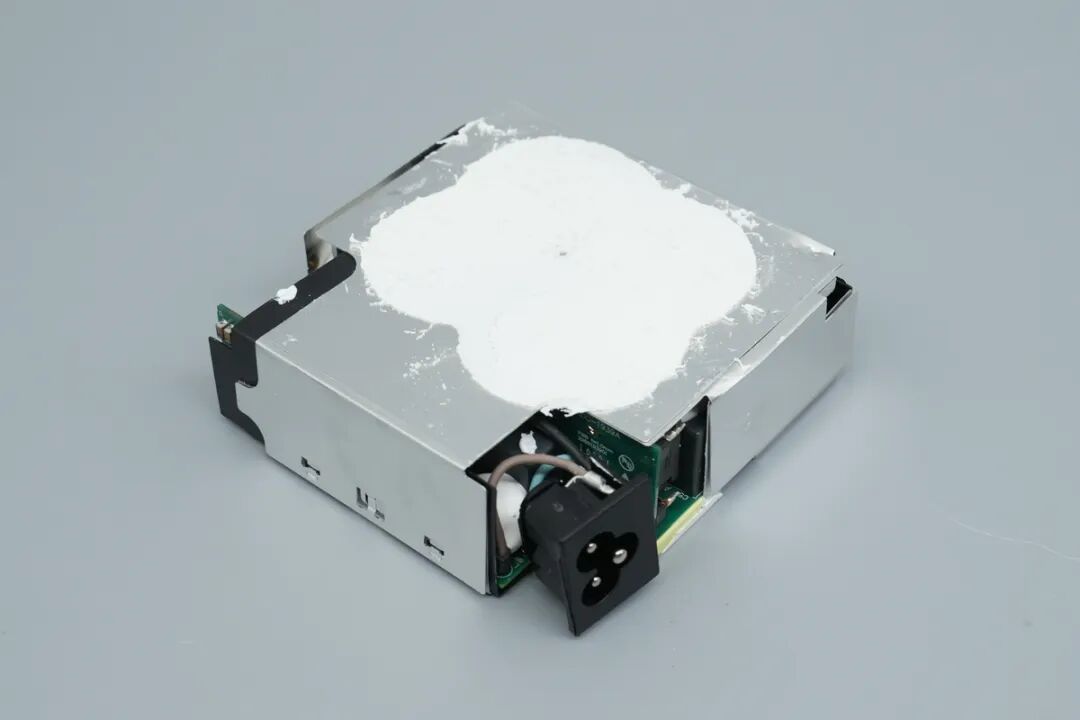

整个PCBA模块被铝合金散热片包裹，上方涂有大量白色导热胶。
换个角度观察，可以看到交流输入插座通过导线与PCBA连接。

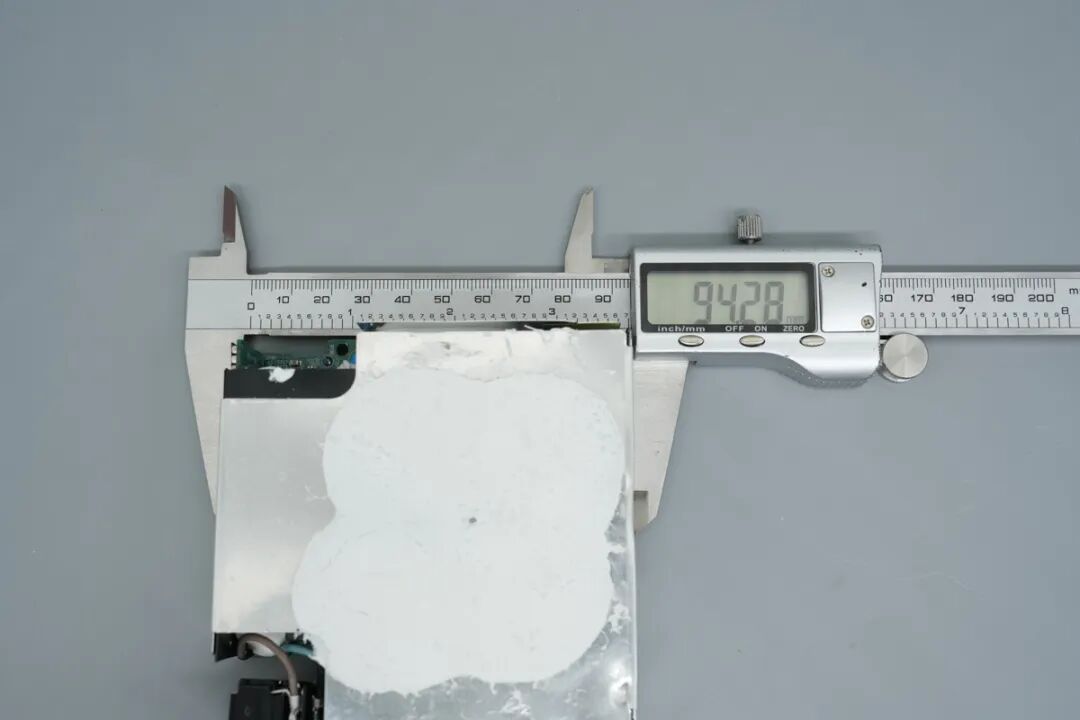

模块的整体长度约为94.28mm。

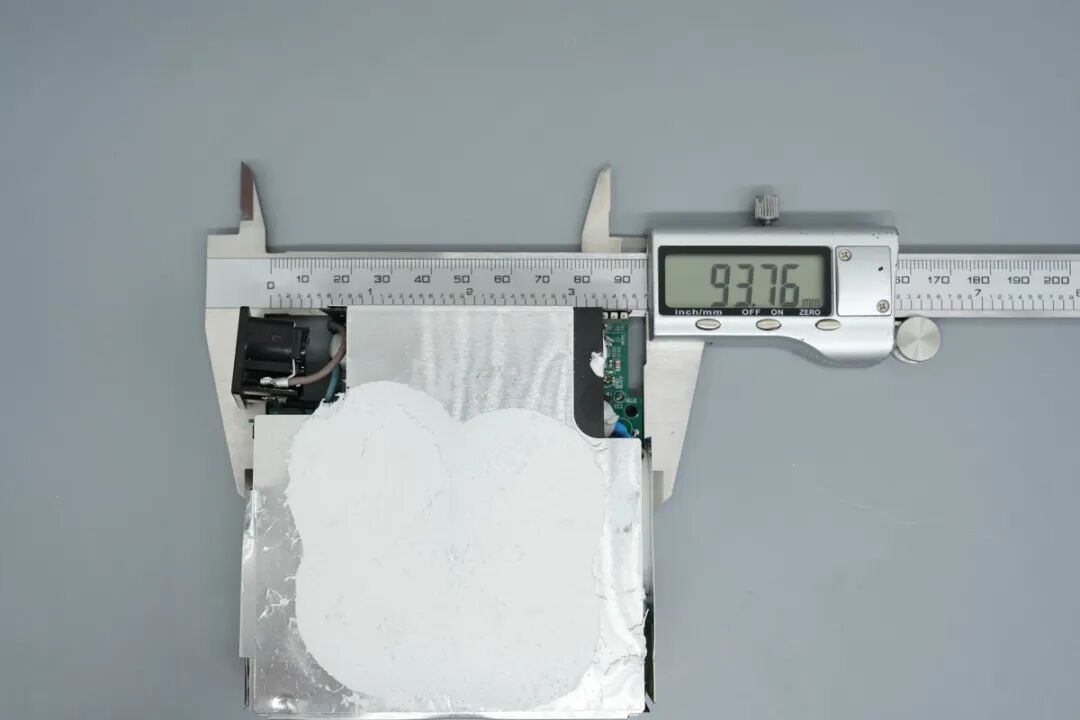

测得内部模块的宽度约为93.76mm。

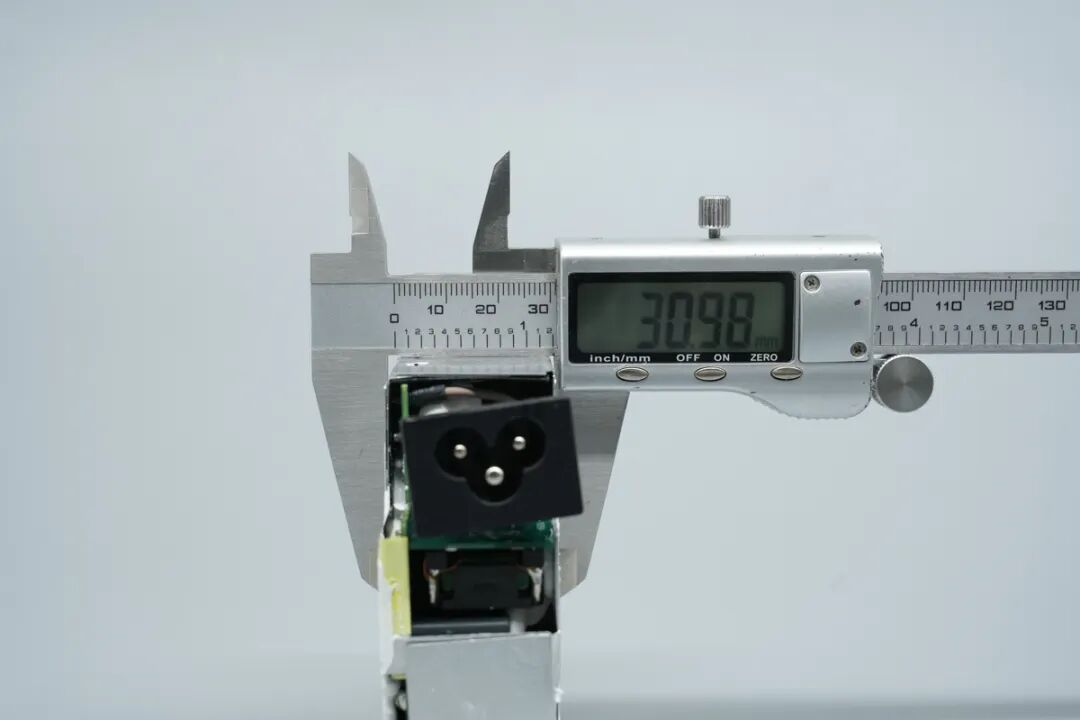

模块的厚度约为30.98mm。

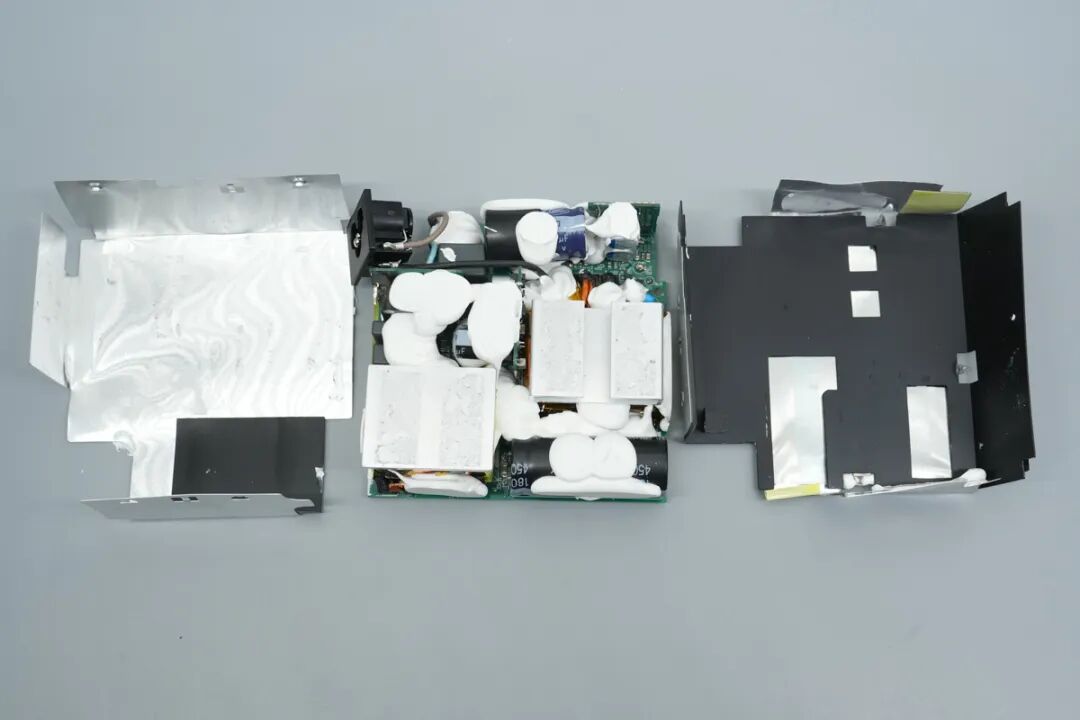

拆下外部的上下两块金属壳，可以看到PCBA的内部都注满了导热胶，金属壳内则分别布有塑料绝缘片以及石墨散热贴纸，加强产品的散热效率。

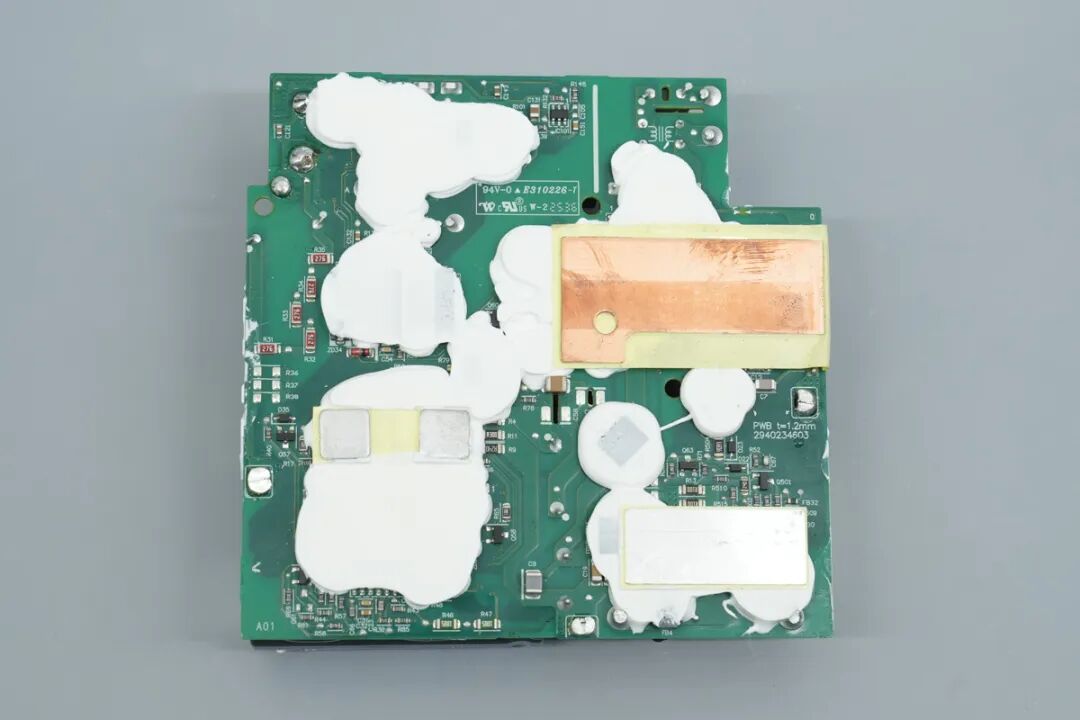

PCBA板背面一览，大面积的导热胶覆盖了高发热区域，右侧还专门贴有一块黄色的绝缘麦拉片及铜箔用于局部均热屏蔽。

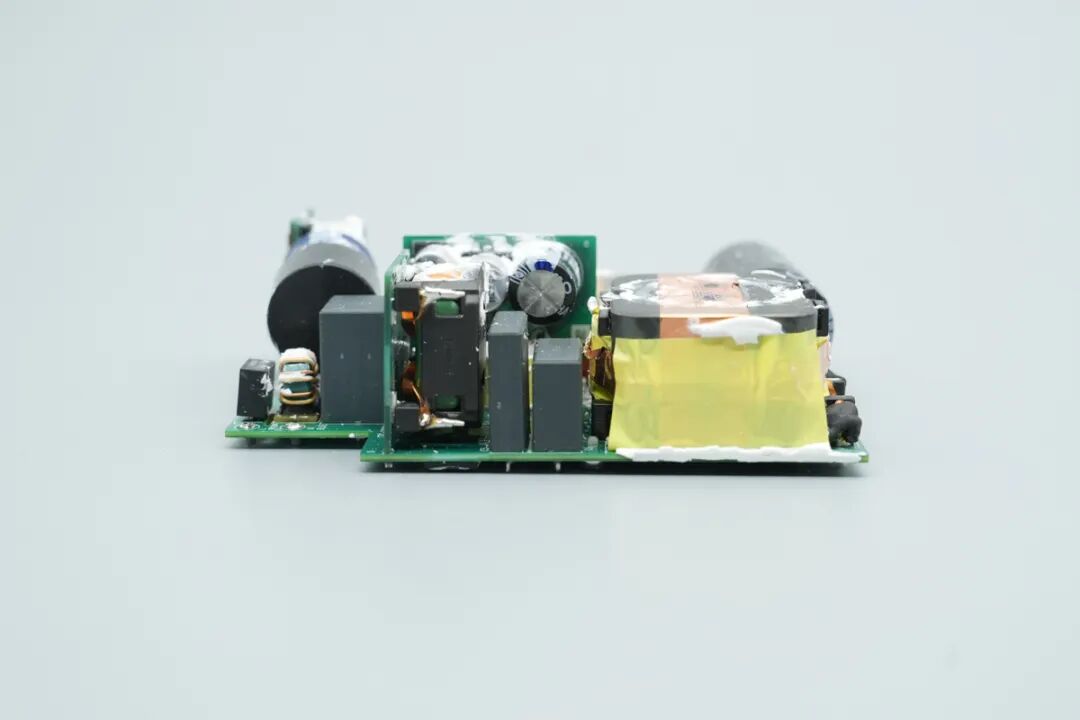

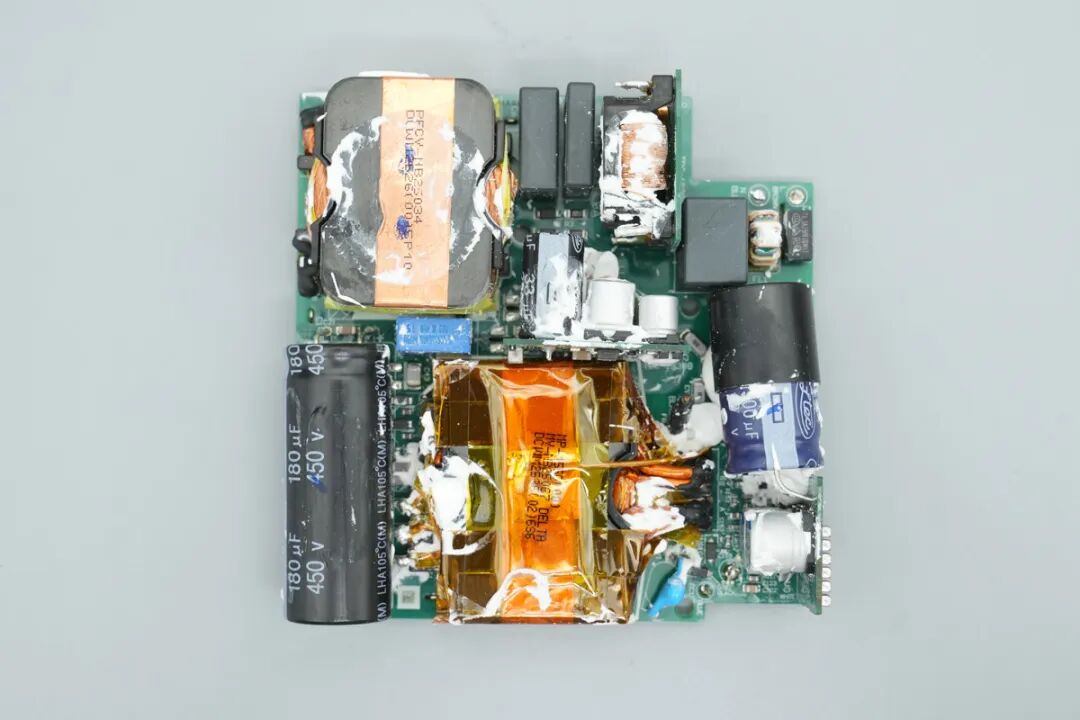

清理掉正面的导热胶后，PCBA正面的元器件布局一览无余，主要包含输入滤波电路、高压滤波电容、PFC升压电感、变压器以及右侧的输出滤波组件，整体采用PFC+HFB+SR架构。

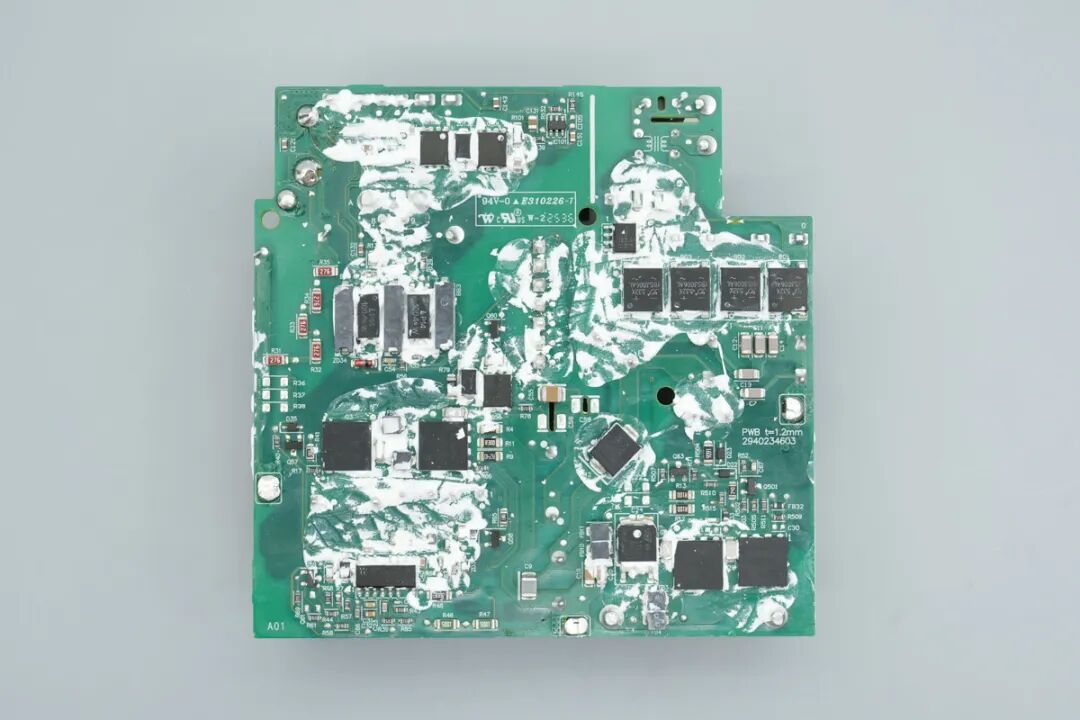

清理PCBA背面导热胶以及散热片，清晰可见分布了整流桥、PFC+HFB控制器、同步整流控制器、光耦以及PFC整流管、PFC开关管和初级开关管等元器件。

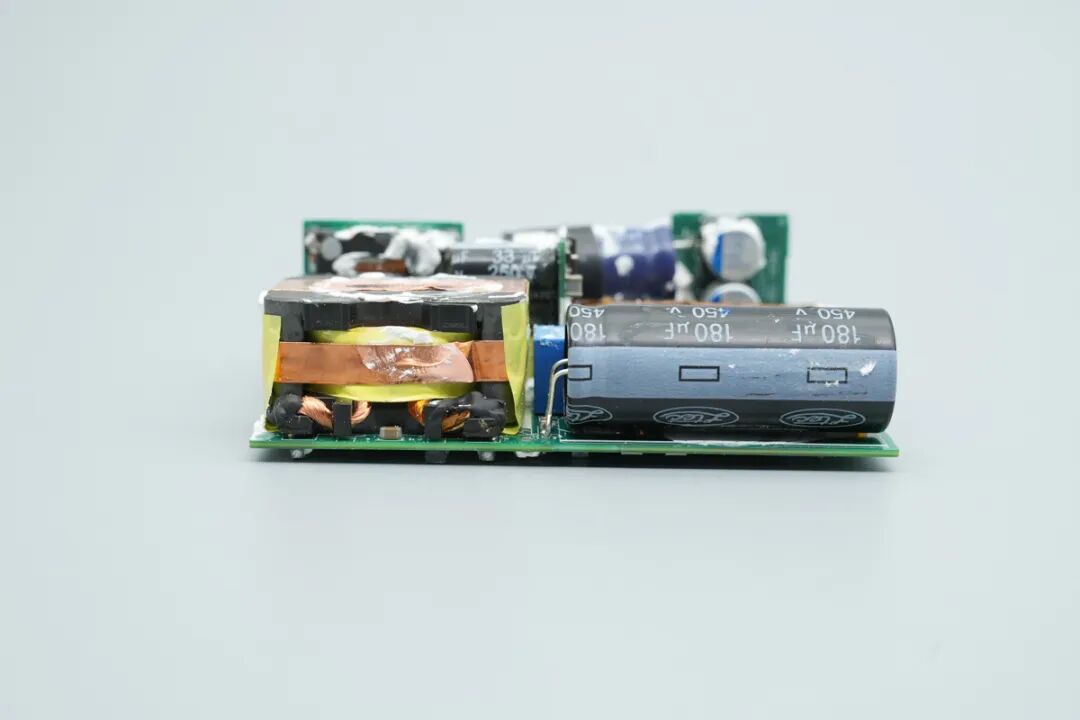

其中一侧布置了PFC电感和一颗高压滤波电解电容，电容采用平躺放置以大幅降低整机厚度。
另一侧则是主变压器和部分次级滤波元件，变压器外部包裹了黄色高温胶带进行隔离。
在交流输入端一侧，可以看到多重EMI滤波电路组件、安规电容和保险丝等安规元件。

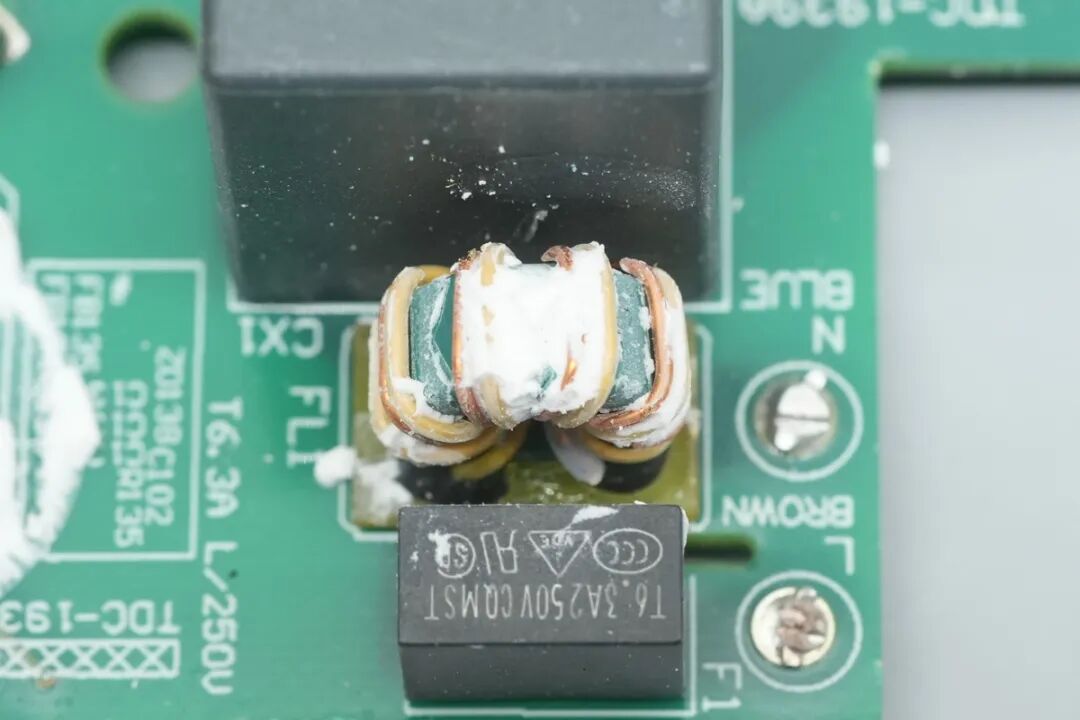

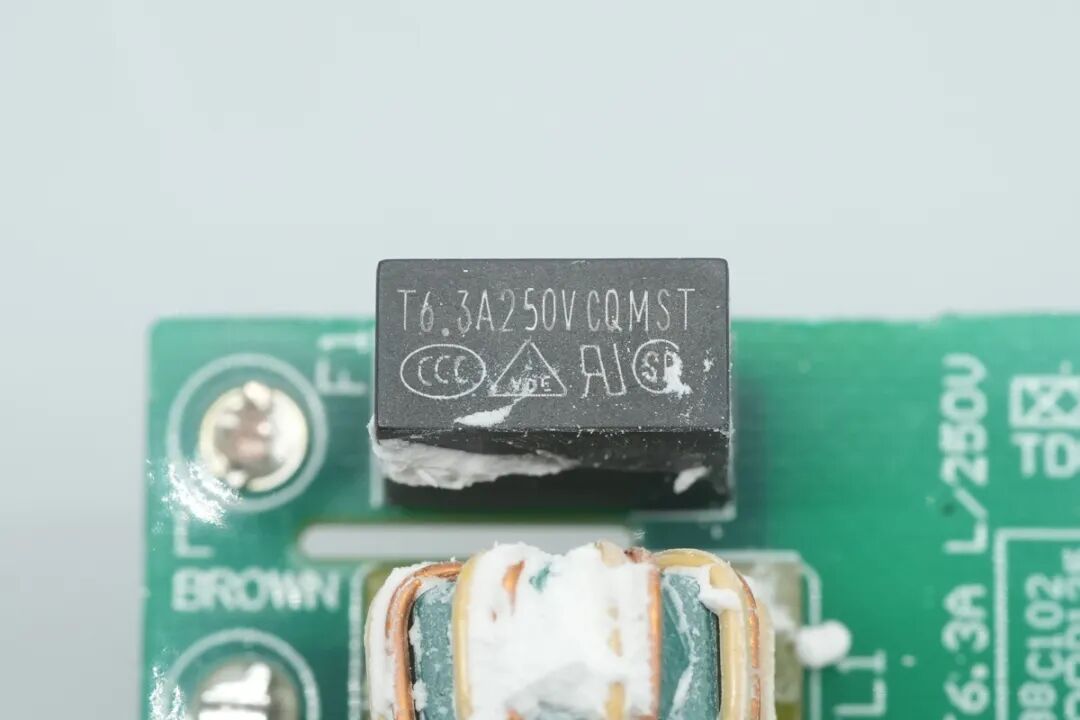

输入端的延时保险丝特写，来自功德，为MST系列延时保险丝，规格为250V6.3A。

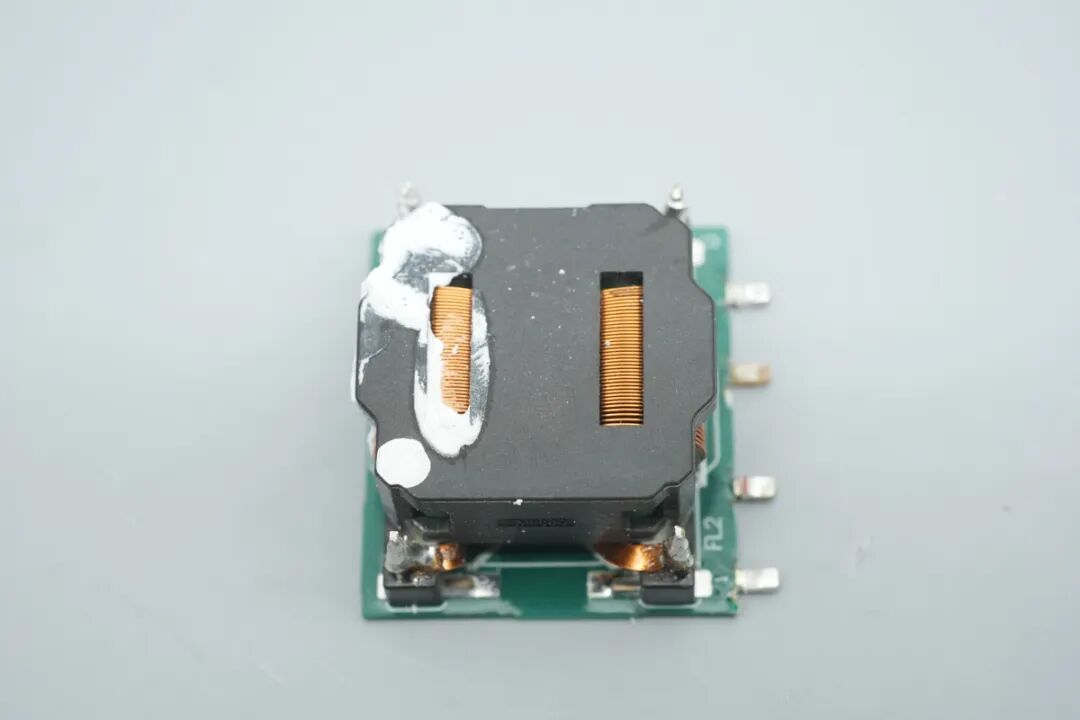

共模电感底部设有电木板绝缘，用于滤除EMI干扰。
共模电感采用扁铜线绕制，并设有塑料外壳。
安规X2电容来自实全电子，规格为0.56uF。

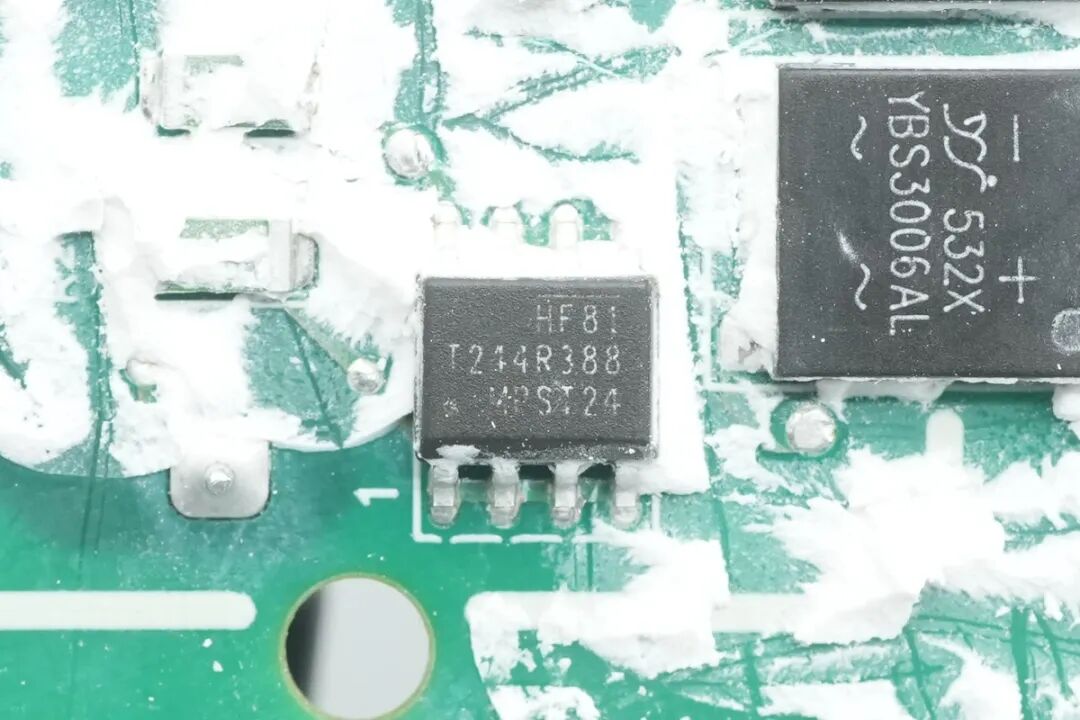

X电容泄放芯片来自MPS，型号为HF81，采用SOIC8封装。

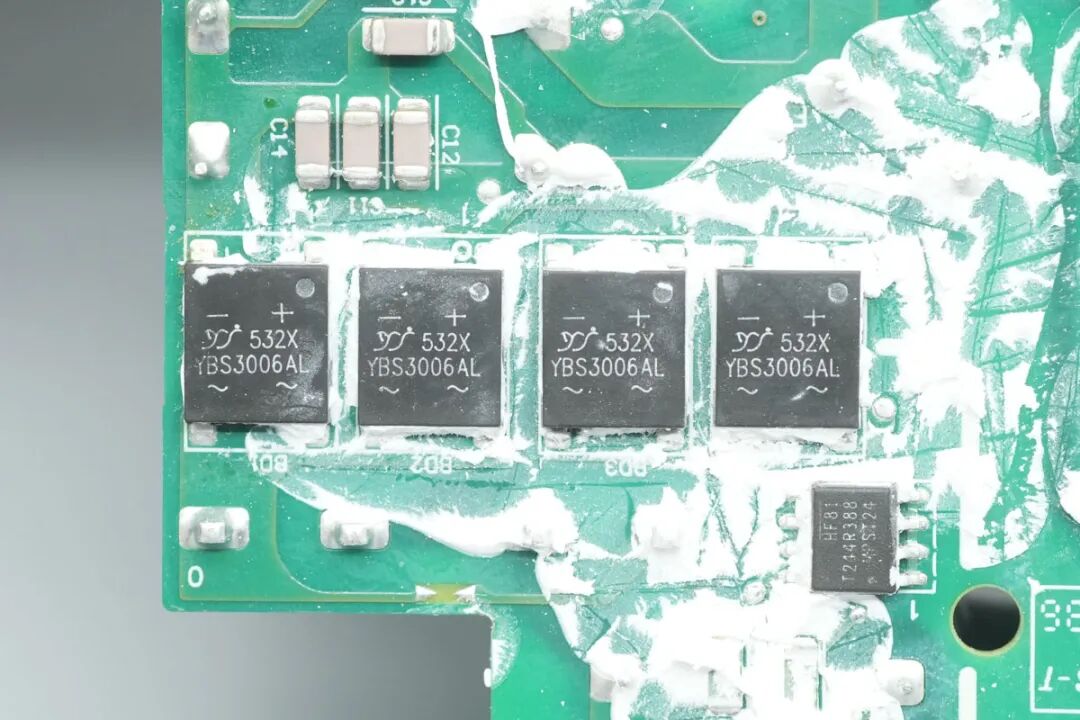

四颗整流管来自YJ杨杰，型号YBS30005A，规格为600V 3A，采用YBS封装。

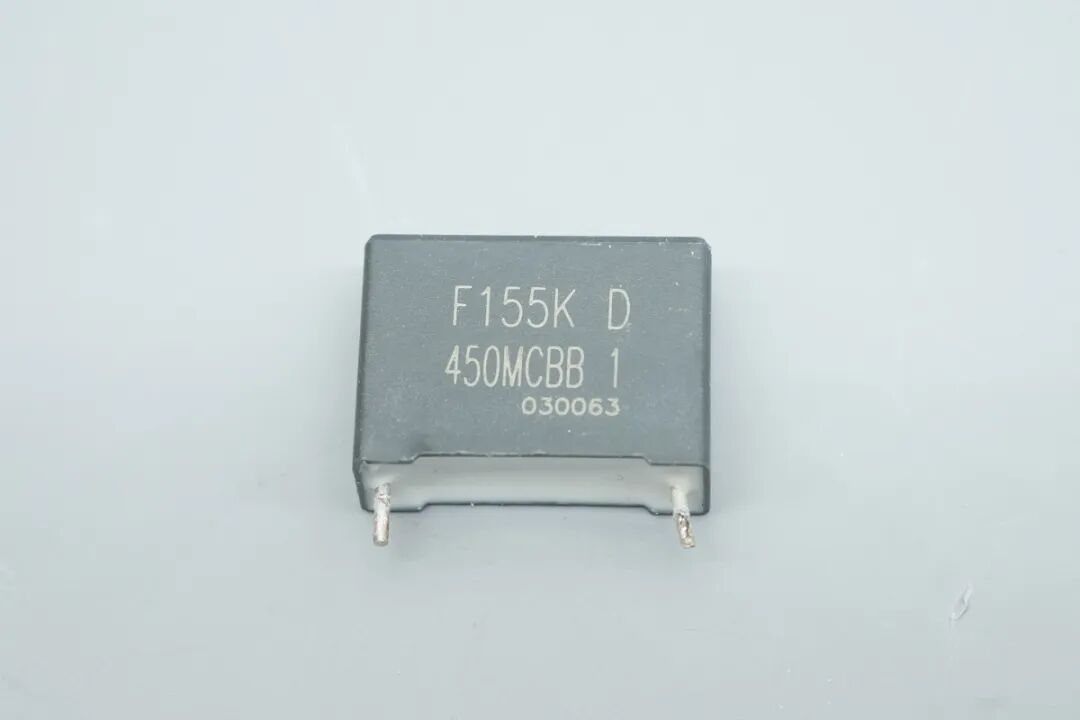

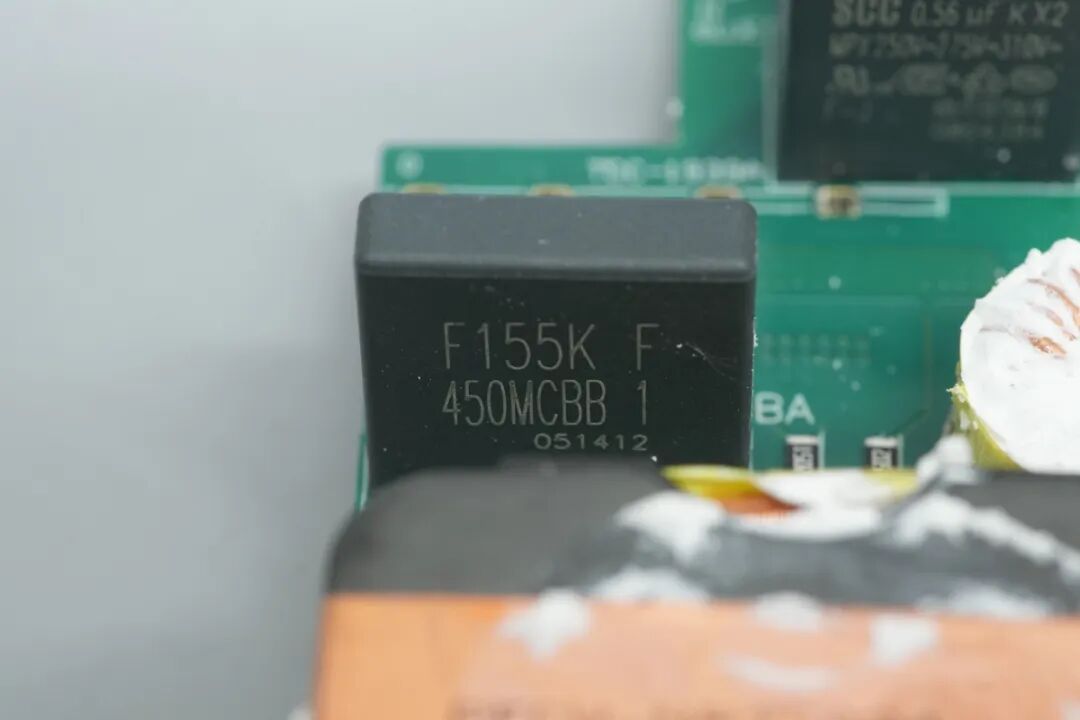

薄膜滤波电容规格为1.5μF450V。
滤波电感打有大量白胶固定。
另一颗薄膜电容规格相同。

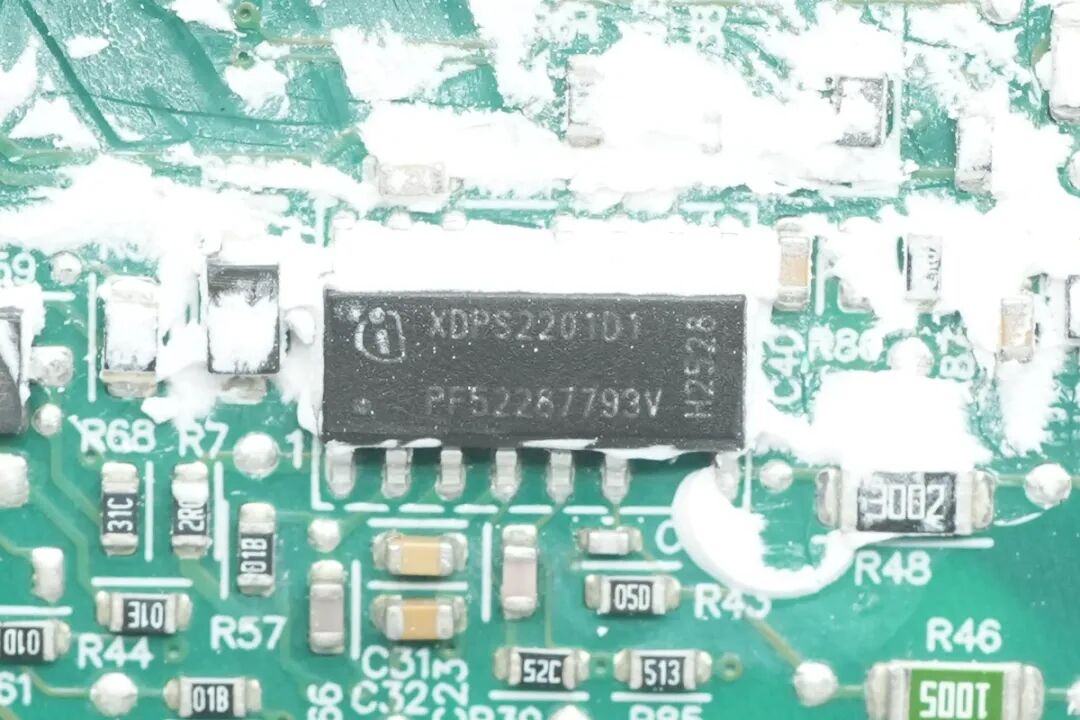

初级控制器来自Infineon英飞凌，丝印XDPS2201D1，是一颗数字混合反激控制器，内置PFC和HFB控制器，集成600V高压启动电路和高低侧MOS驱动。采用峰值电流模式控制，用于快速的负载响应。
芯片基于输出电流水平自动切换到突发模式运行，支持初级侧过电压保护，待机功耗＜75mW，可通过单引脚UART界面配置参数，采用DSO-14封装，外围元件精简。

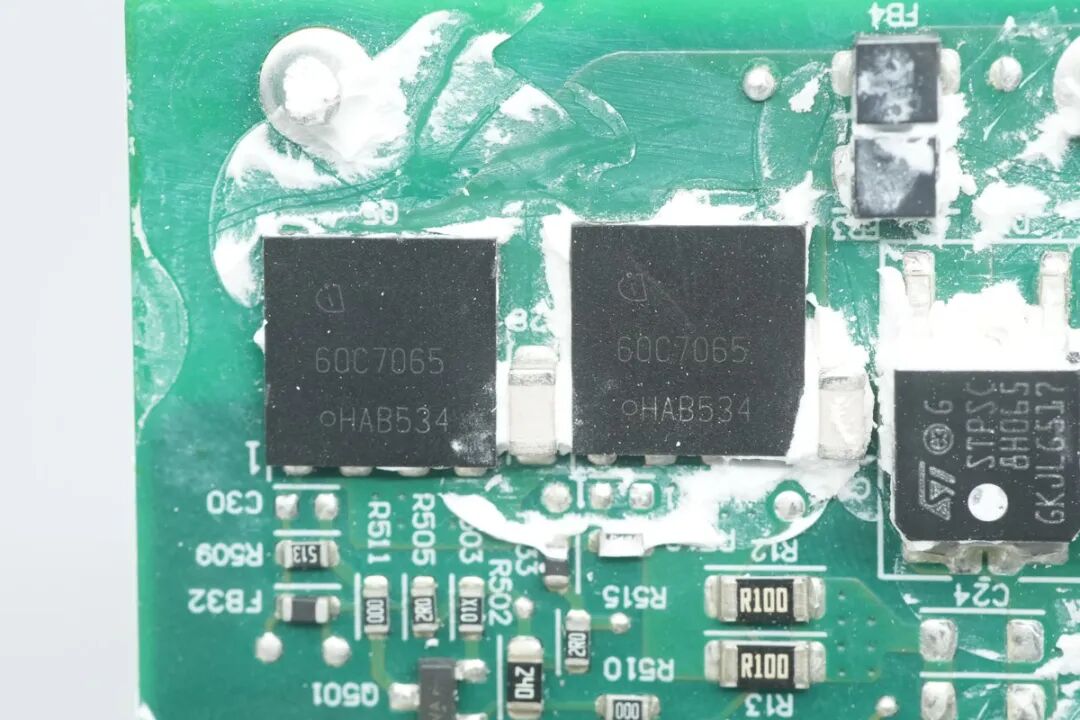

两颗PFC开关管来自Infineon英飞凌，型号IPL60R065C7，耐压650V，导阻65mΩ，NMOS，采用PG-VSON-4封装。

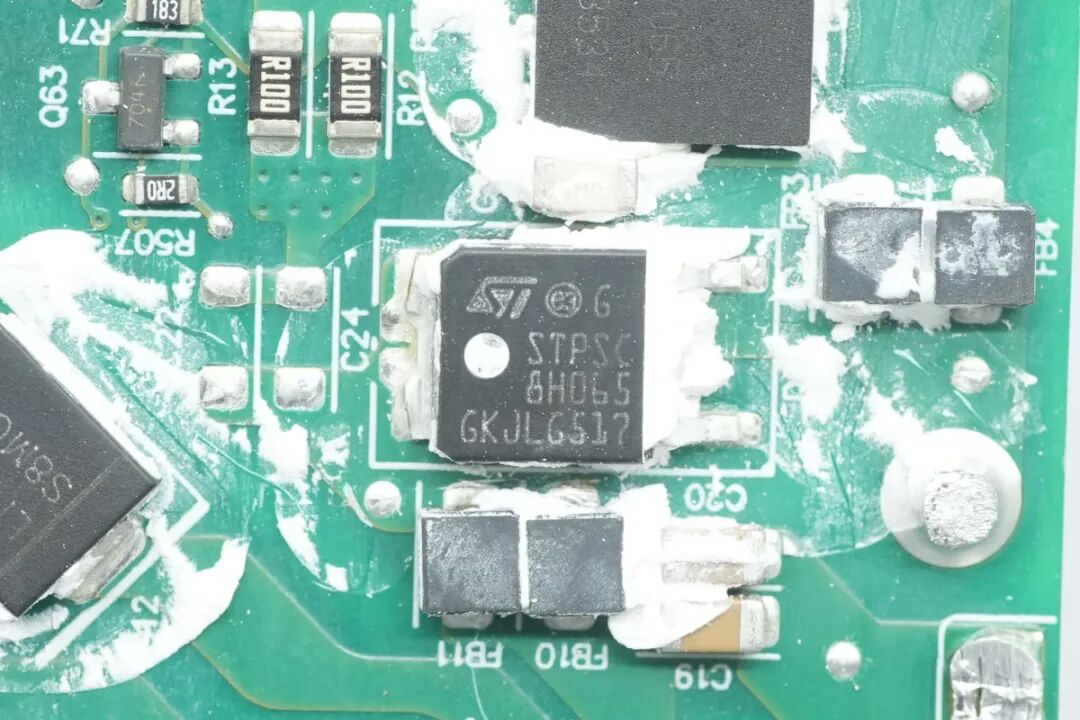

PFC二极管来自ST意法，型号STPSC8H065，是一颗650V8A规格的碳化硅二极管，采用DPAK封装。

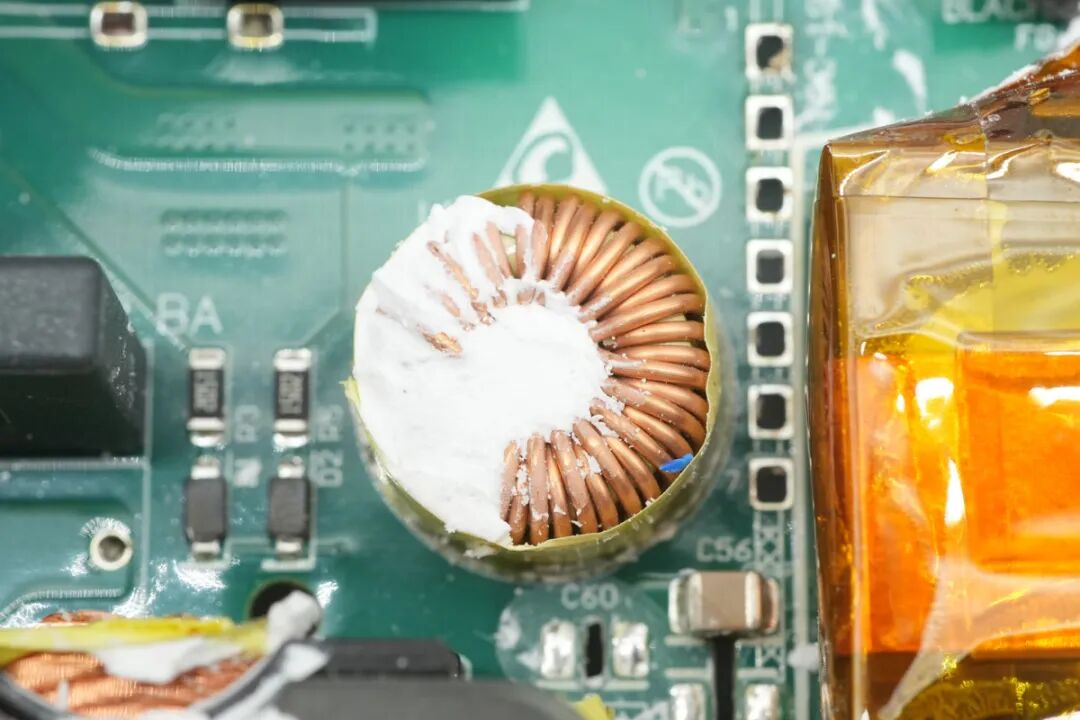

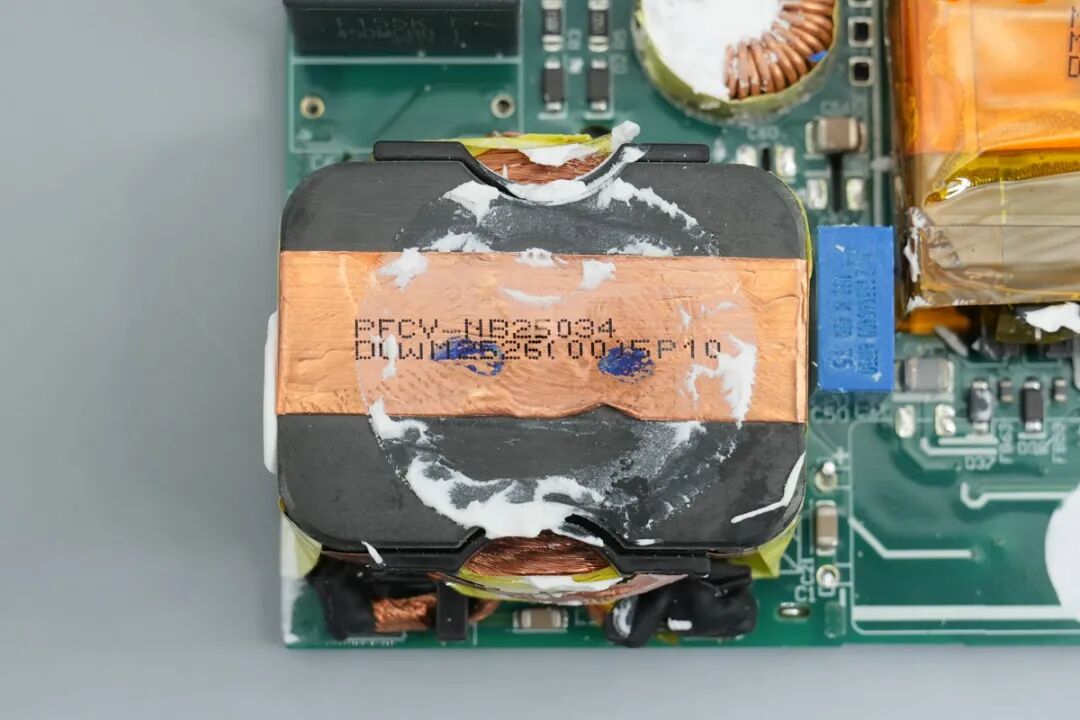

PFC升压电感特写。

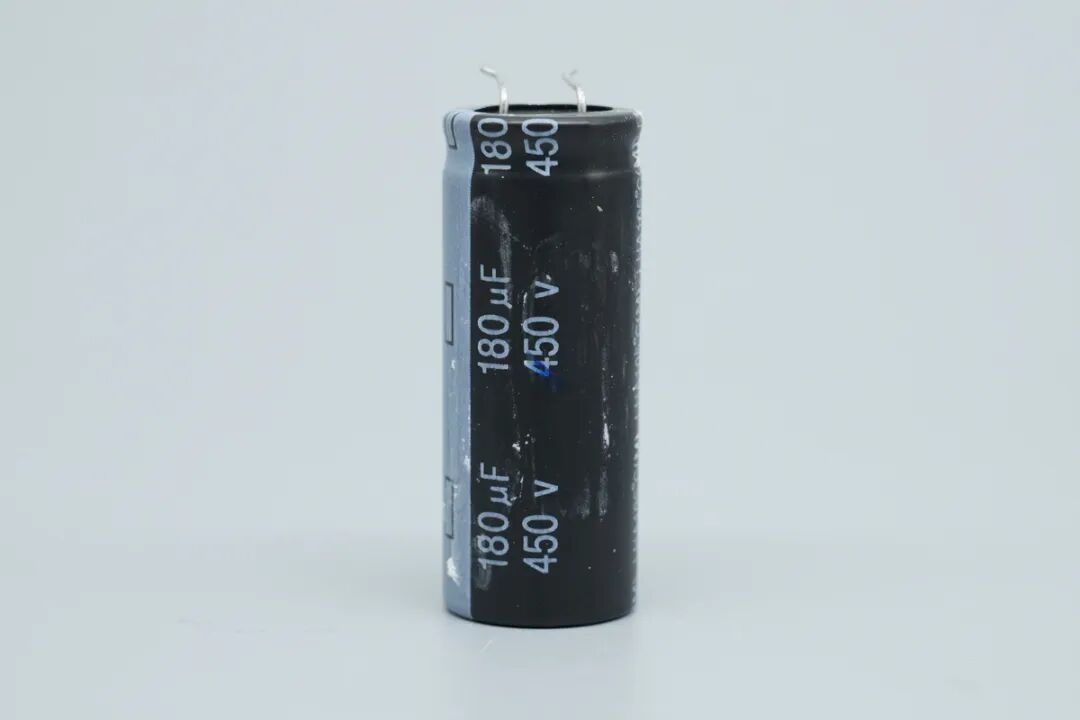

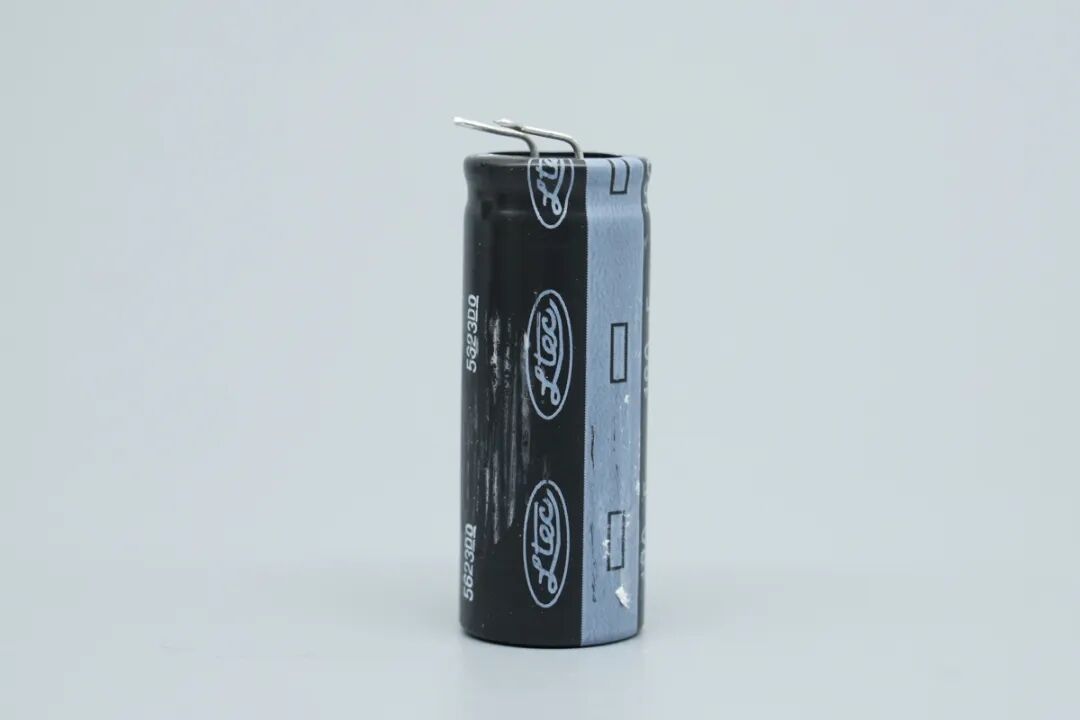

高压滤波电容来自辉城。
规格为180μF450V。

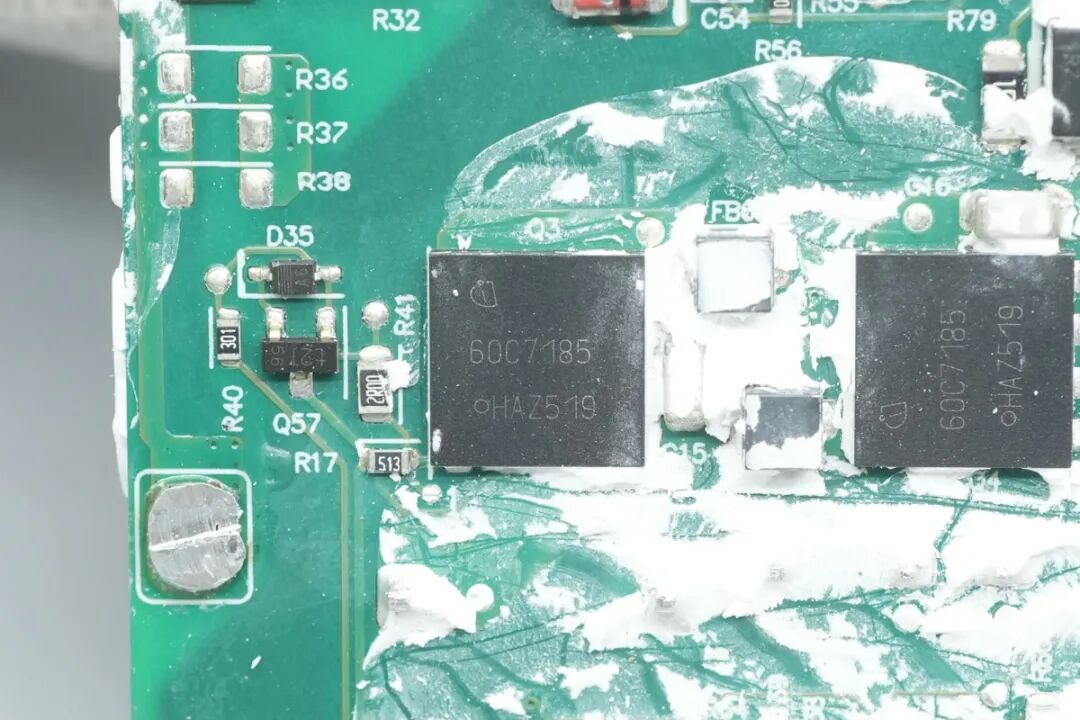

两颗初级开关管来自英飞凌，型号IPL60R185C7，耐压650V，导阻185mΩ，NMOS，采用PG-VSON-4封装。

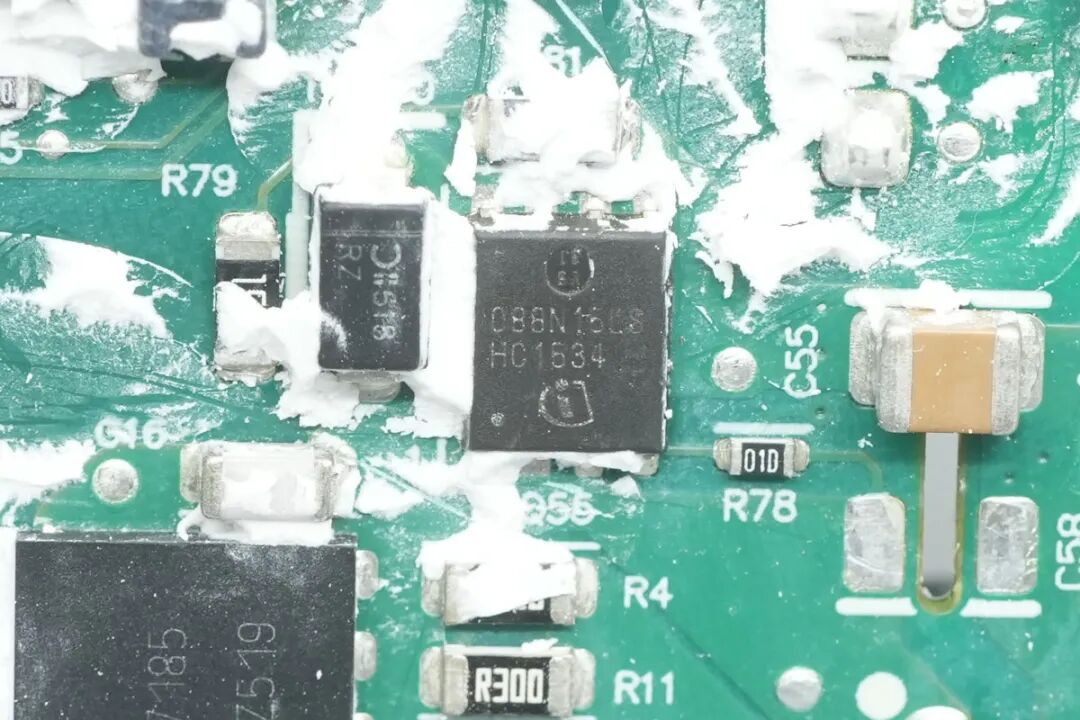

另外一颗MOS来自英飞凌，型号BSC088N15LS5，耐压150V，导阻8.8mΩ，NMOS，采用PG-TDSON-8封装。

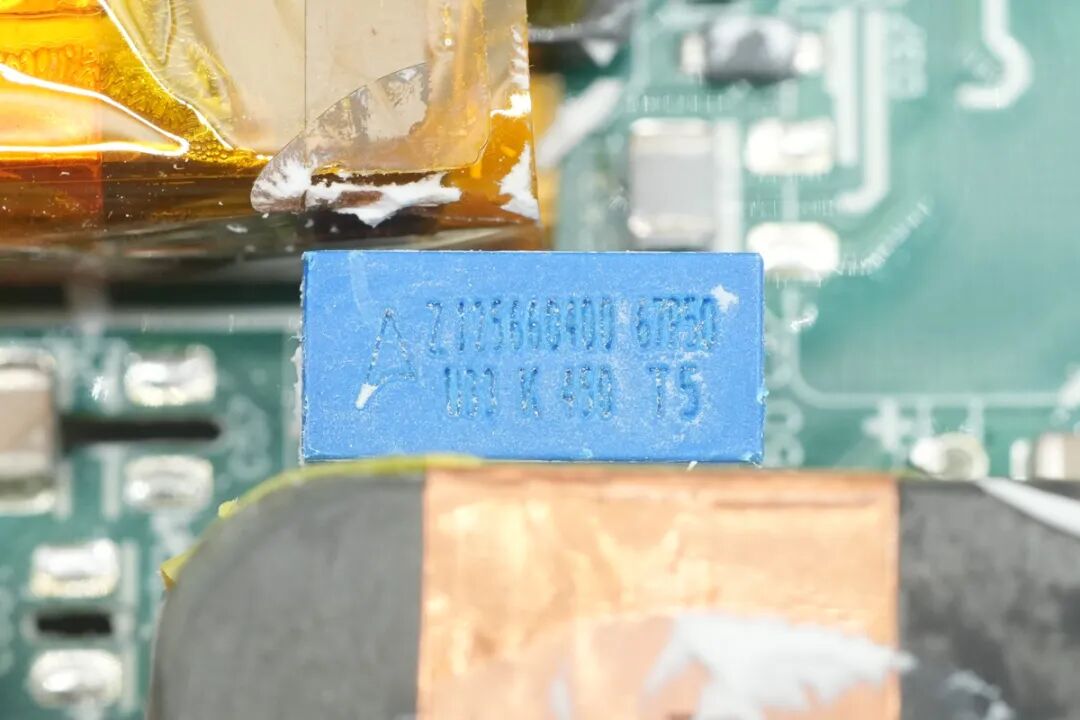

蓝色薄膜电容来自TDK。
变压器特写，外包黄色绝缘胶带，该变压器来自Delta台达，磁芯包裹铜箔屏蔽。

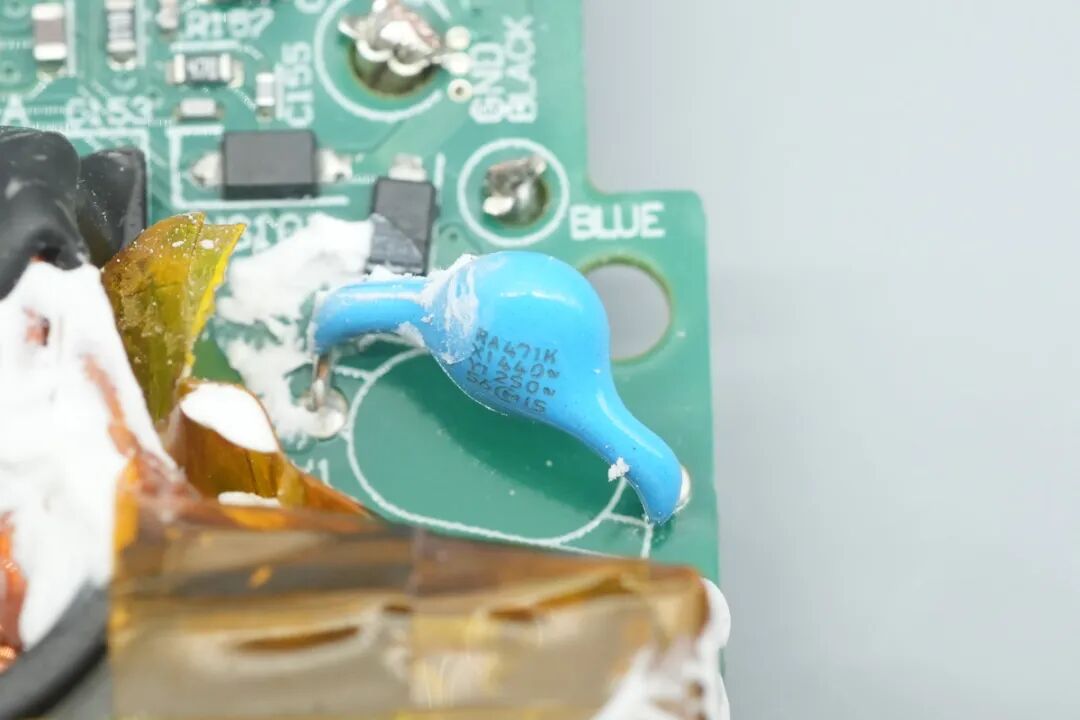

蓝色安规Y电容来自村田，料号471K。

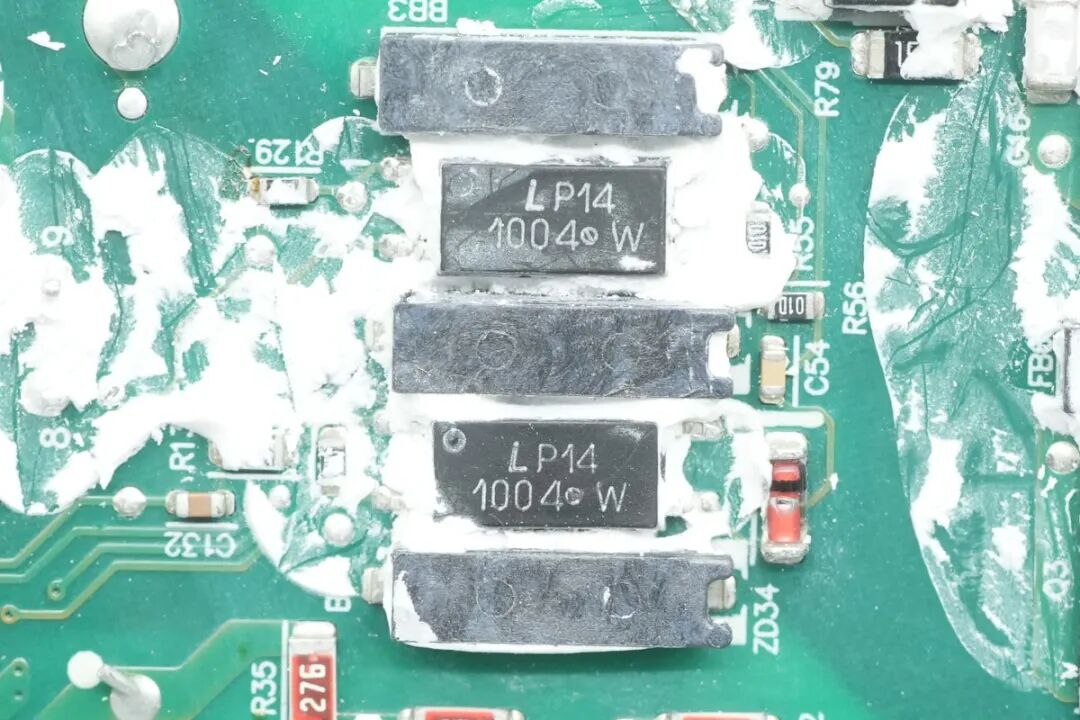

光耦来自光宝，型号LTV-1004，用于反馈和保护控制。
同步整流控制器来自MPS，型号MP6908L，采用TSOT23-6封装，是一款无需辅助绕组的快速关断智能同步整流芯片。
它通过控制外部MOSFET替代传统肖特基二极管，从而显著提升反激式电源的转换效率。该芯片自身可生成供电电压，支持低至0V的极宽输出范围，并内置振铃检测功能以防止误导通。

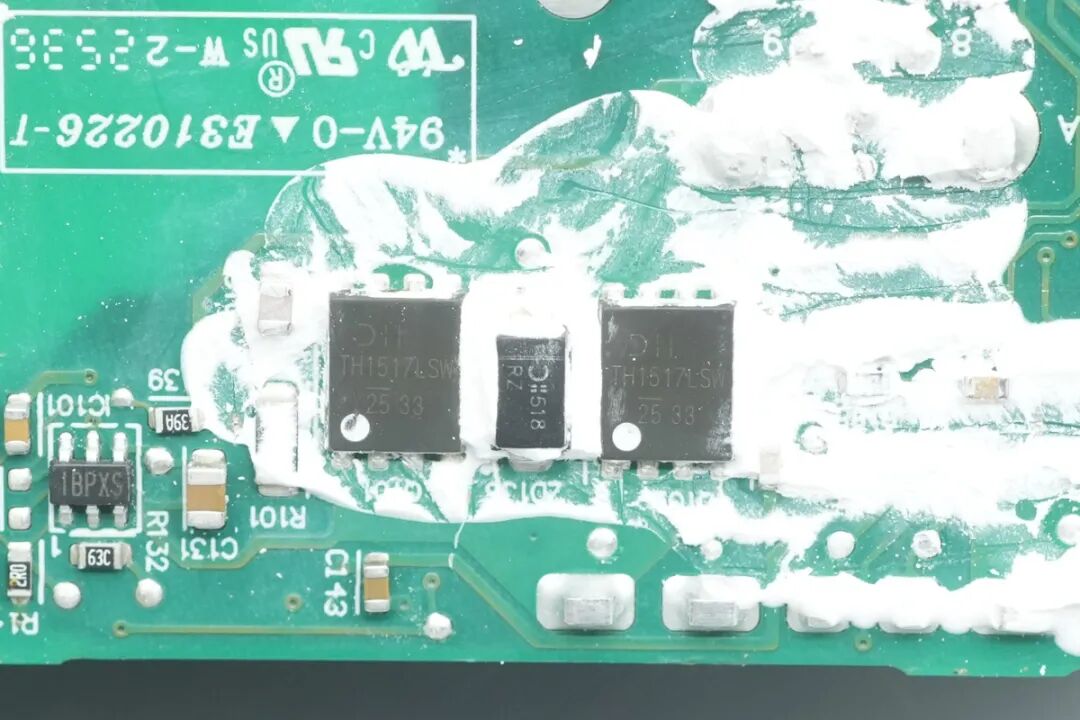

两颗同步整流管来自DIODES，型号为DMTH15H017LPSW，耐压150V，导阻17.5mΩ，采用PowerDI5060-8封装。

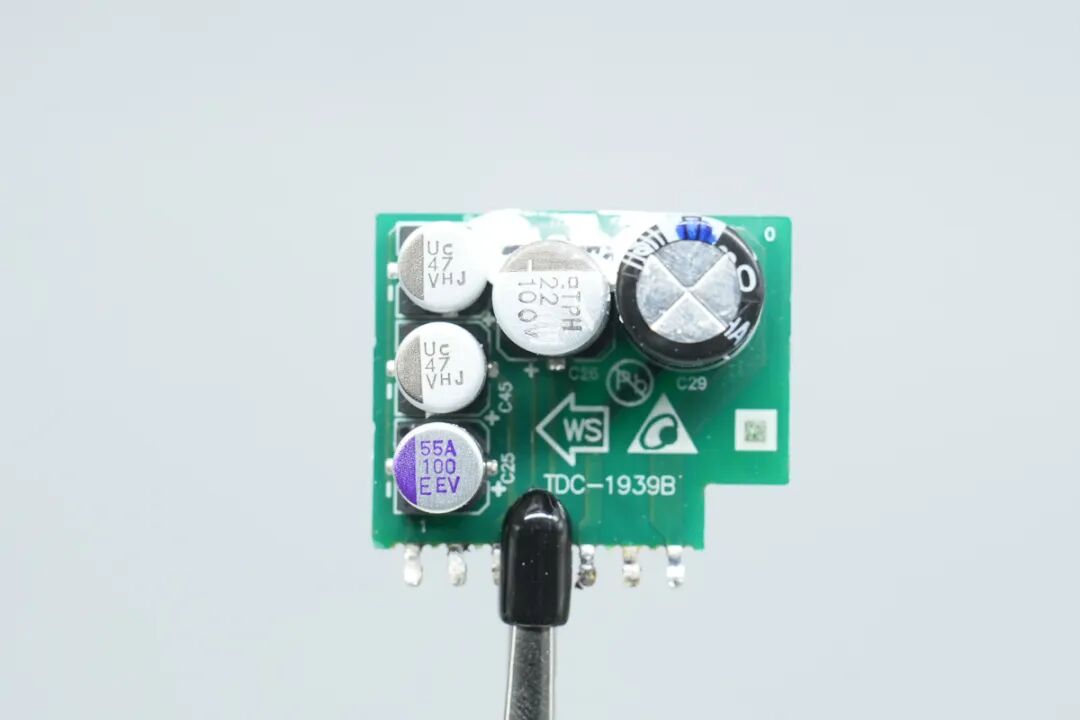

其中一个小板分布多颗滤波电容，用于为主控芯片供电。

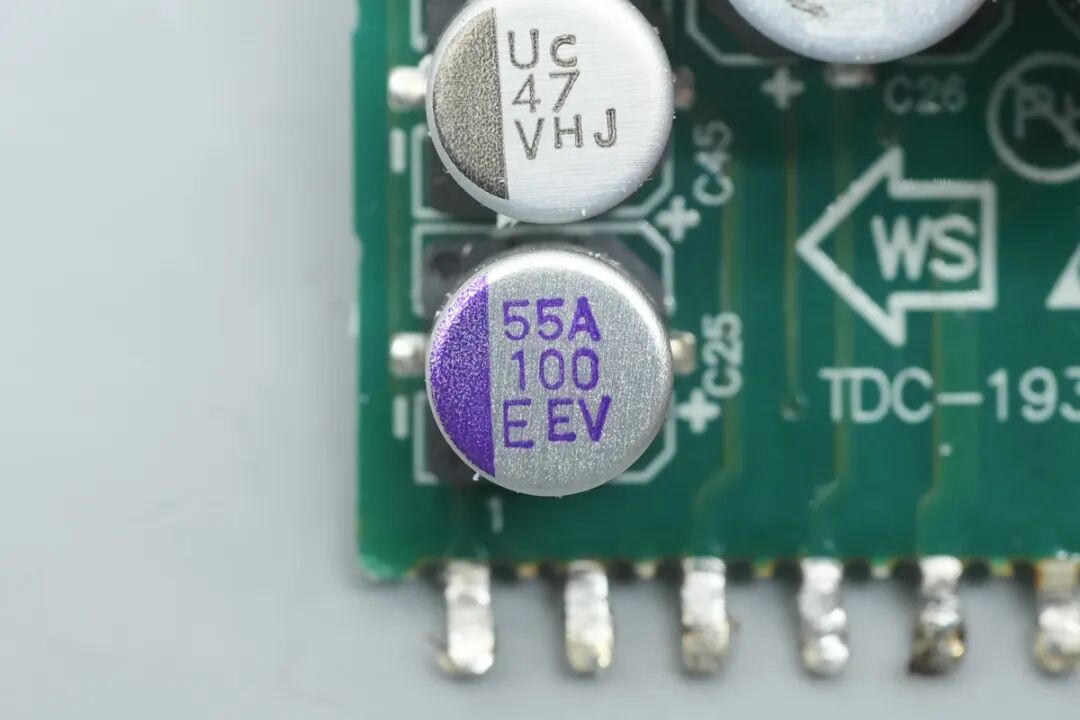

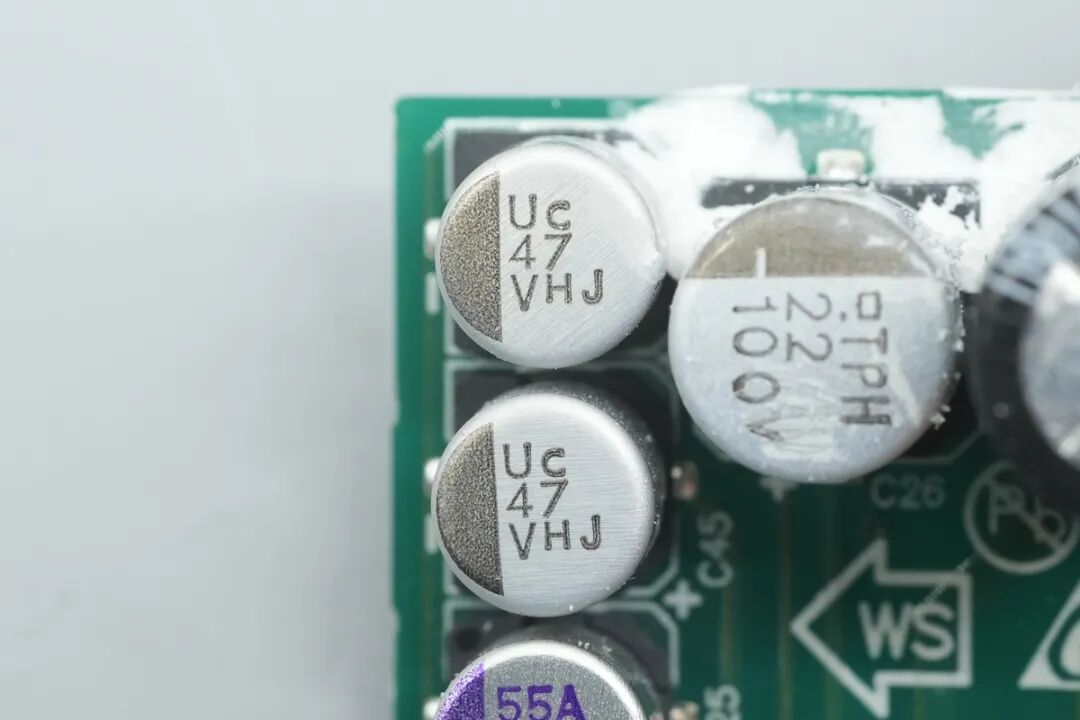

贴片电解电容来自贵弥功，为MHJ系列125℃耐热铝电解电容器，规格为47μF35V。
贴片电容来自红宝石，为PEV系列导电性聚合物铝固态混合电容器，规格为100μF 25V。
还有一颗贴片电容来自贵弥功，为MVH系列125℃耐热铝电解电容器，规格为100V 22μF。

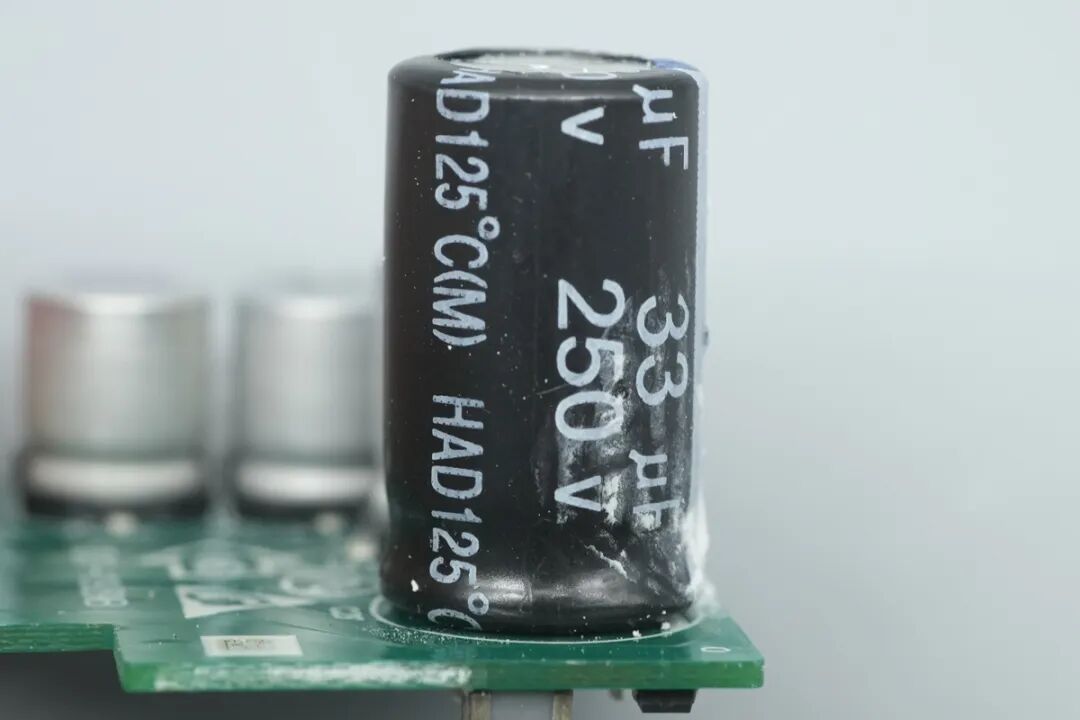

一颗高压滤波电容来自Lelon立隆，规格为250V 33μF。

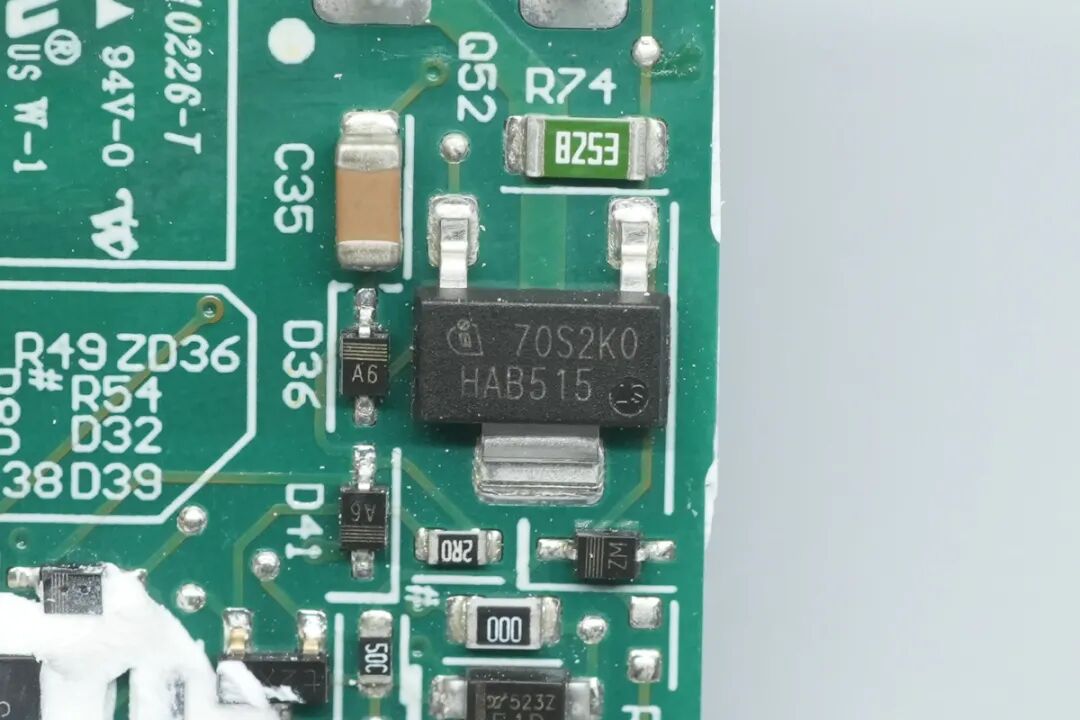

背面还设有一颗Infineon英飞凌IPN70R2K0P7S功率NMOS管，耐压700V，导阻1.64Ω，采用SOT-223封装。

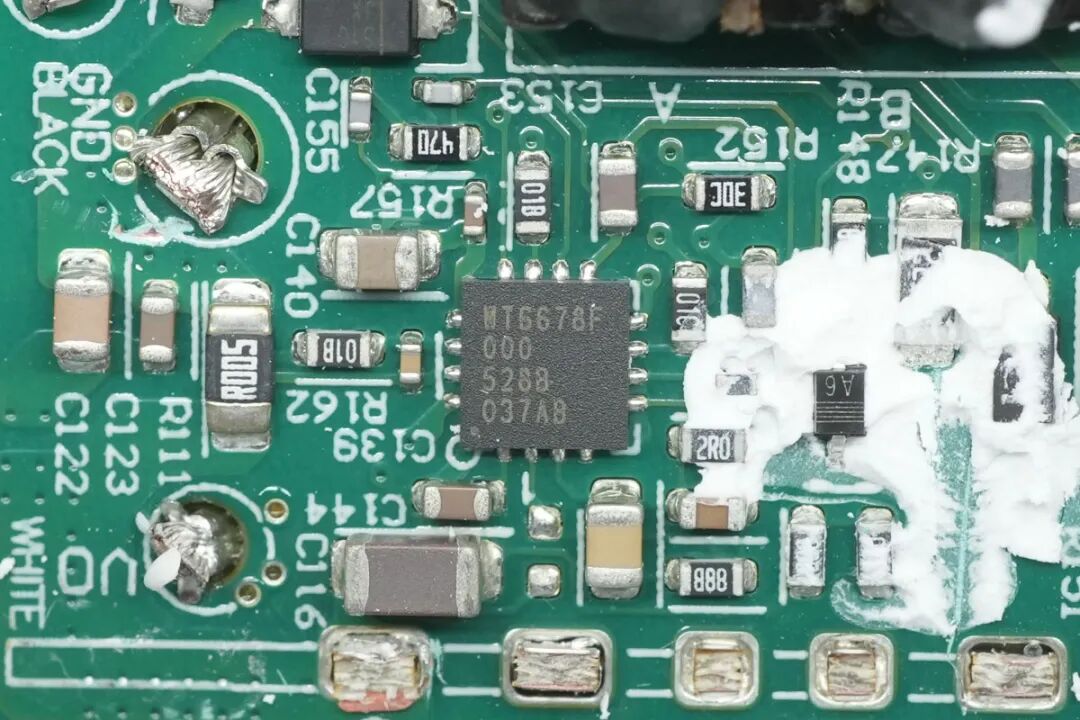

一颗协议芯片来自Weltrend伟诠，型号WT6678F，采用QFN16封裝，支持USB PD 3.1 SPR和ERP 48V规范。
芯片内部集成PD PHY，USB Type-C检测，电压和电流检测器，集成MCU和驱动器，支持3.3-56V工作电压范围，采用QFN16封装。

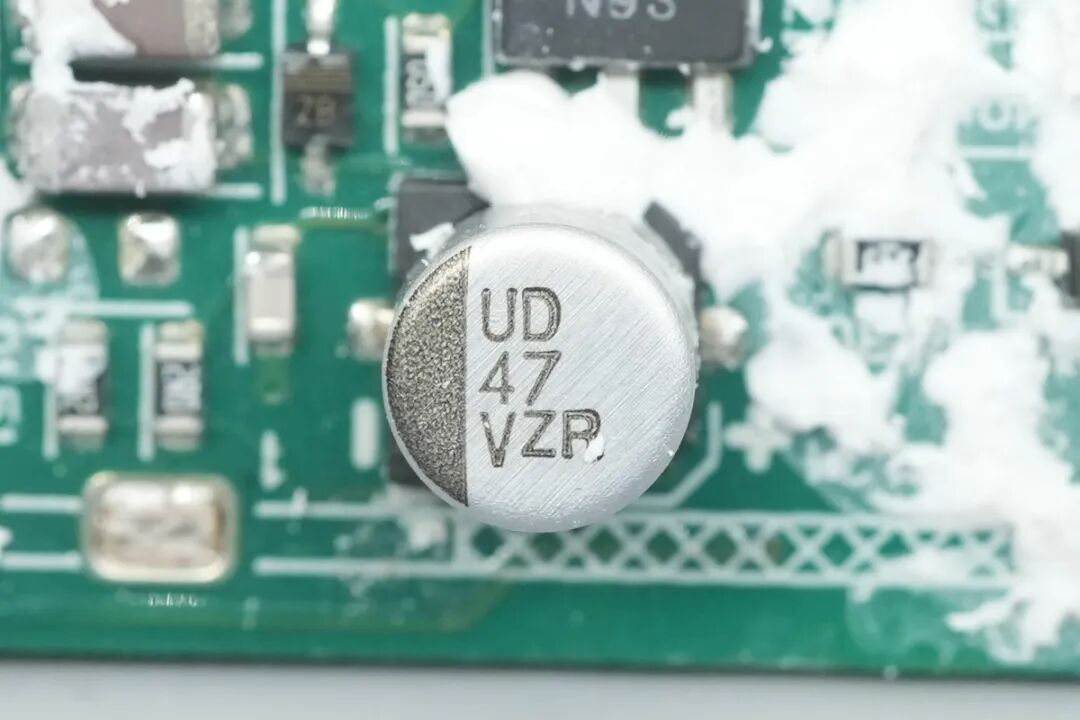

一颗贴片电容来自贵弥功，为MZR系列105℃耐热铝电解电容器，规格为47μF35V。

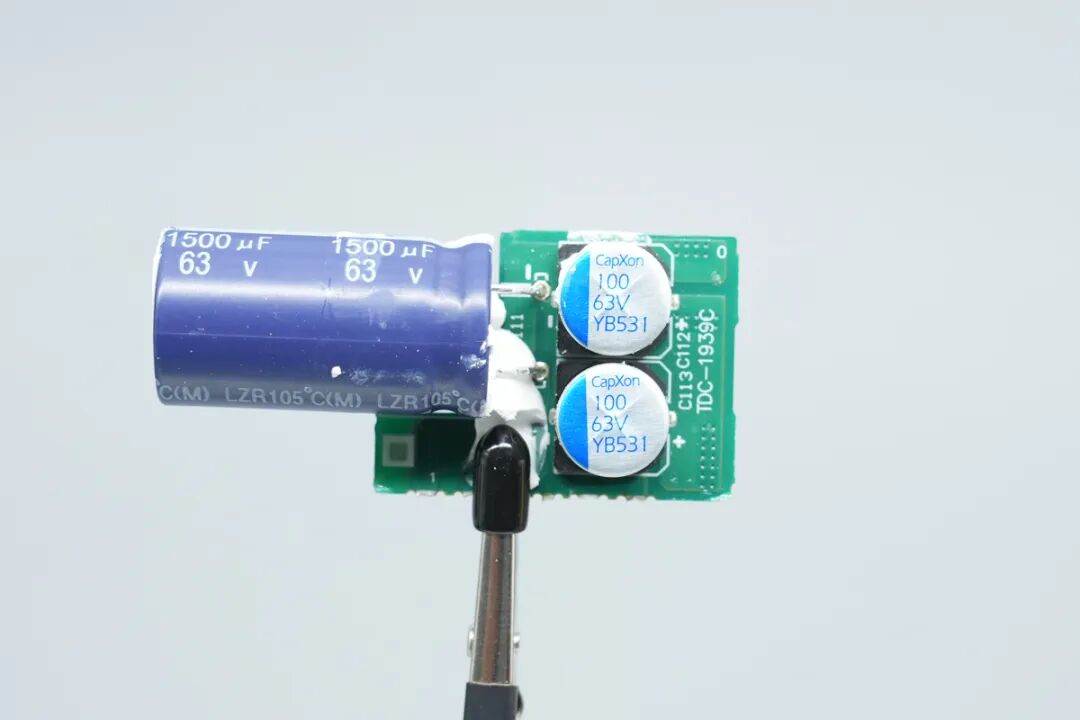

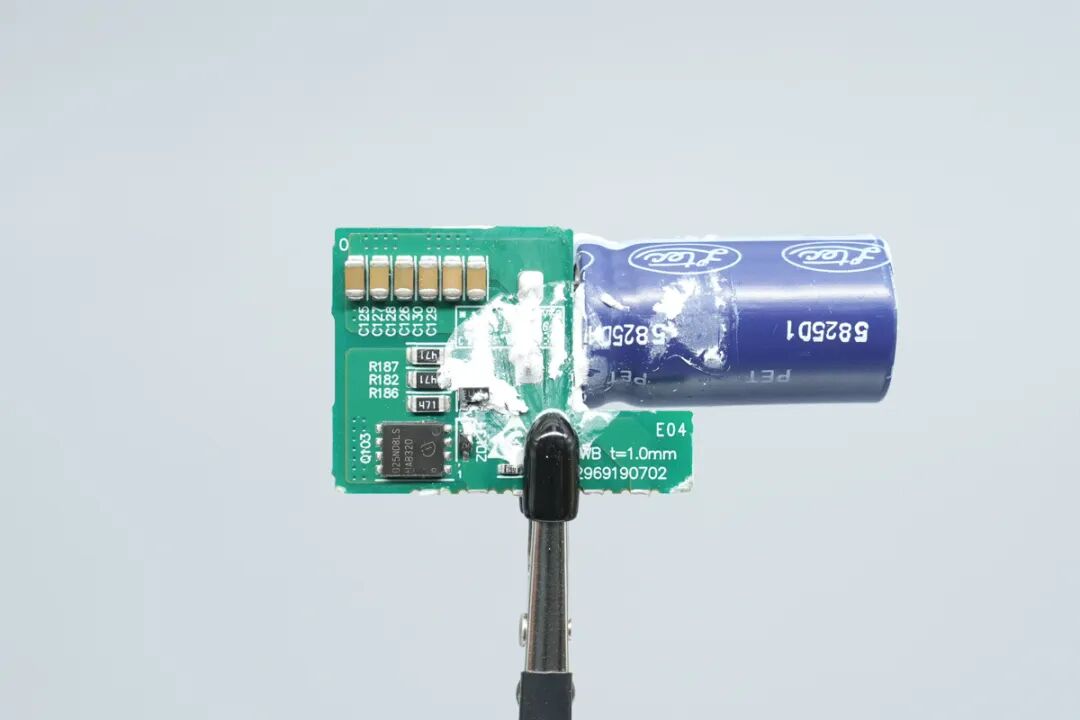

二次降压输出滤波小板正面分布多颗滤波电容。
小板背面设有一颗VBUS开关管。

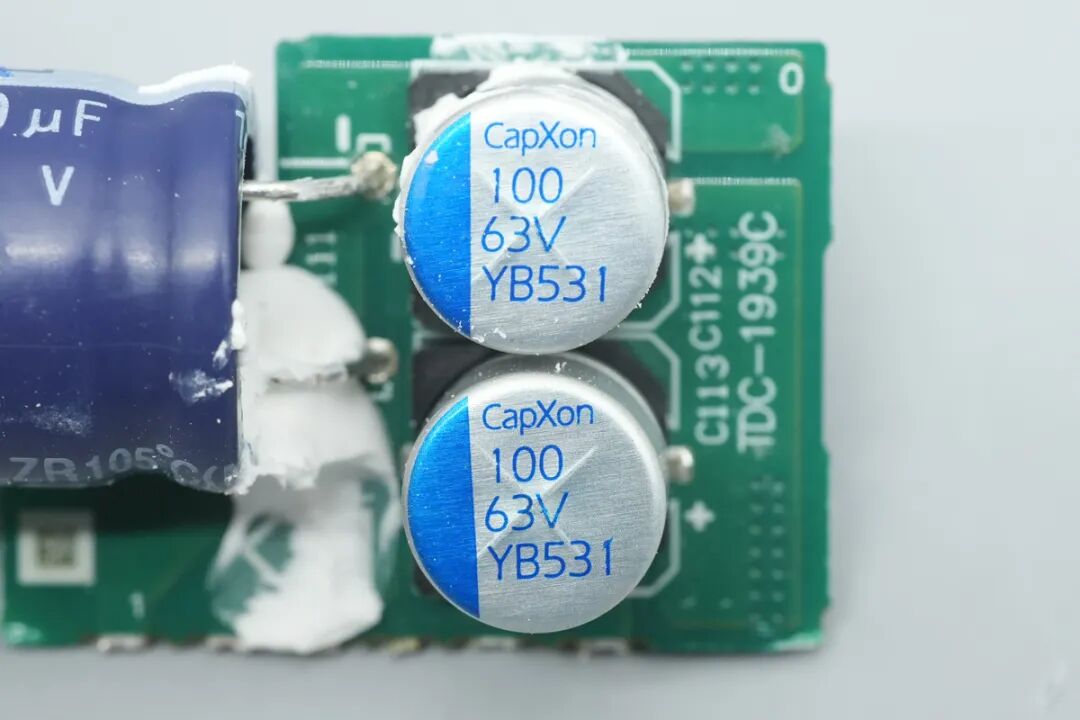

贴片滤波电容来自丰宾，为YB系列混合聚合物电容，耐热125℃，规格为63V 100μF。

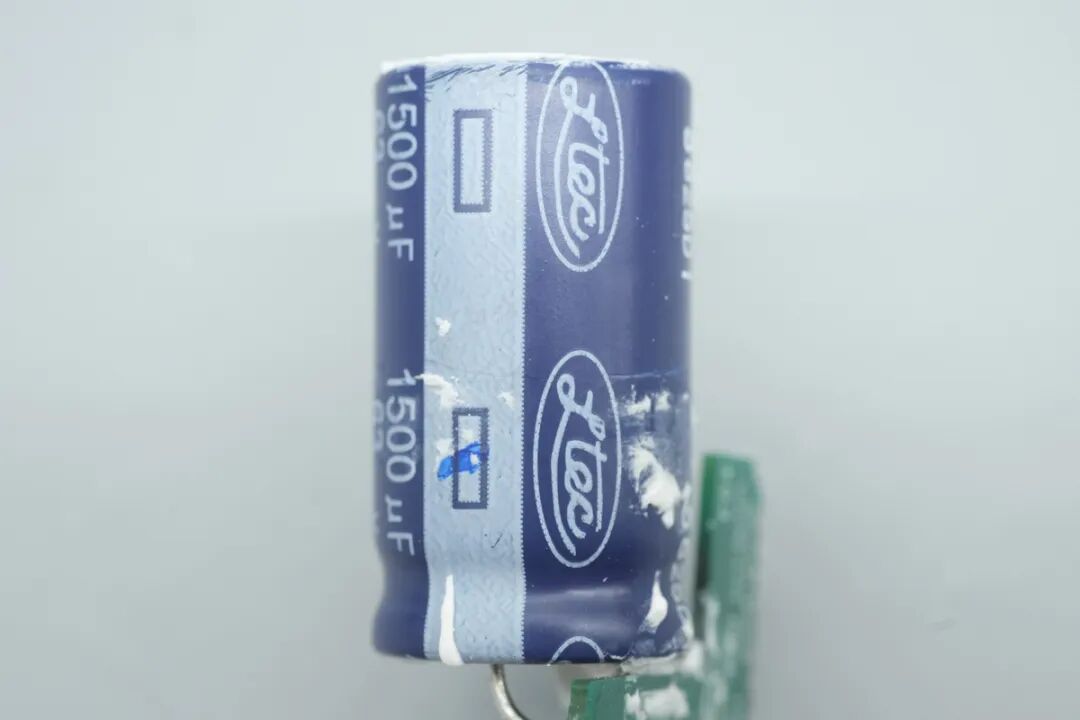

一颗铝电解电容来自Lelon立隆，规格为63V 1500μF。

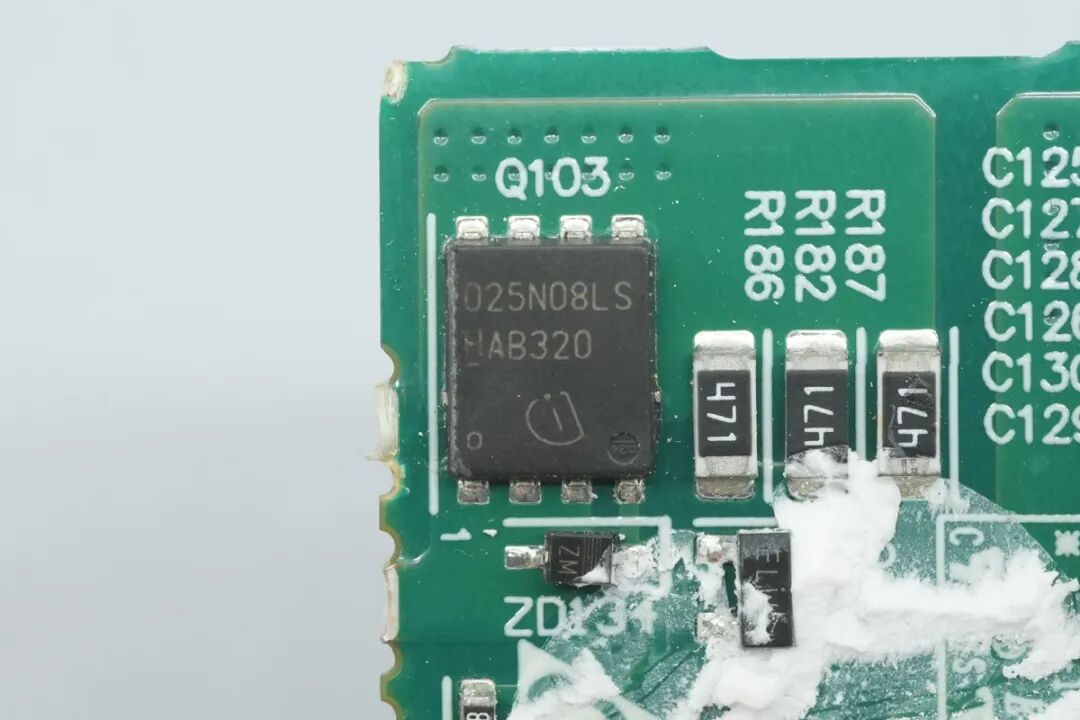

一颗VBUS开关管来自英飞凌，型号BSC025N08LS5，NMOS，耐压60V，导阻2.5mΩ，采用PG-TDSON-8封装。

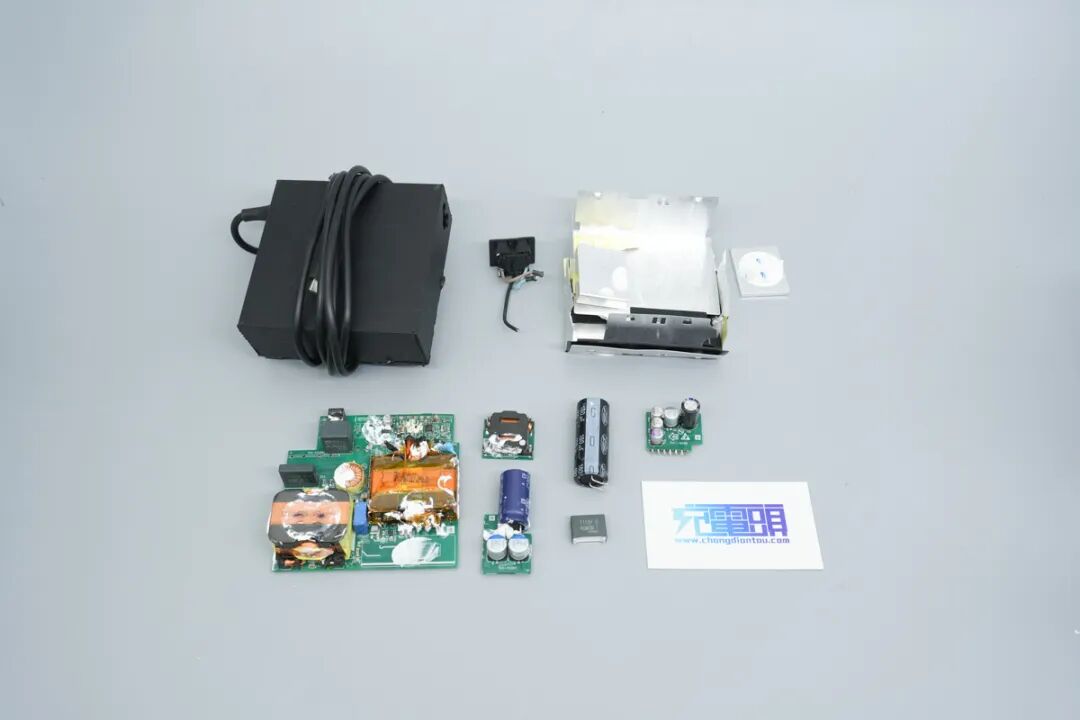

全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的核心物料清单，方便大家查阅。
英伟达DGX Spark原装 240W 电源在外观上采用了极简的纯黑方正砖块造型，表面采用磨砂工艺处理，手感细腻，搭配输出端标志性的NVIDIA压印Logo，整体沉稳实用 。
在性能表现上，该产品全面支持PD 3.2 240W快充标准，并具备15V-48V 240W的AVS动态电压调节档位，能够完美应对DGX Spark 在高强度 AI 推理等任务下的供电与动态瞬态响应需求。
在内部做工与用料方面，该电源由台达操刀代工 。其PCBA 模块采用了极为严密的一体化金属屏蔽罩设计进行全方位保护，并大面积注满导热硅胶，确保了在高功率密度下的散热性能，也大幅提升了整体的抗跌落能力。
产品内置的PFC+HFB二合一主控、PFC 开关管以及初级开关管均采用了英飞凌的方案 ；PFC 二极管选用了 ST 意法半导体的碳化硅器件，进一步提升转换效率 ；同步整流控制器与X电容泄放芯片来自MPS，协议芯片则选用伟诠WT6678F。
此外，电容部分则分别选用了立隆、红宝石、贵弥功、丰宾等多家知名品牌大厂的组合 。
总体而言，这款英伟达DGX Spark原装240W电源，无论是从满血PD3.2 240W快充协议的兼容，还是内部堆料的扎实程度来看，英伟达DGX Spark 240W原装电源都展现出了行业顶级的用料与工业设计水准。
