充电头网了解到，慧能泰近期推出了一款高集成度PD Source快充协议芯片HUSB370。

该芯片采用ESSOP-10L封装，在典型应用中仅需两颗电容即可完成外围设计，同时支持UFCS、USB PD3.2、AVS、DPS等快充规范，并内置MTP多次可编程存储单元，适用于GaN充电器、车充、适配器等多类快充电源产品。

慧能泰HUSB370

HUSB370的一大特点是外围极简。传统PD Source方案通常需要外挂MOS、采样电阻、驱动电路以及环路配置网络，外围器件数量较多，对PCB面积、Layout布线和生产一致性都会带来一定压力。

HUSB370内部集成N-MOSFET、采样电阻等关键器件，VBUS通路可由芯片内部直接完成。

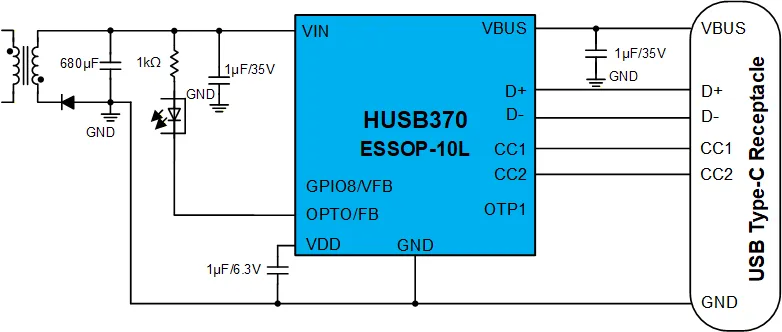

在实际应用中，外围仅需VIN端1颗1μF电容、VDD端1颗1μF电容，即可完成基础配置，大幅减少外部MOS、电阻、电容等器件数量。

这种高集成设计有助于降低BOM成本，缩小PCB占板面积，同时减少采样走线、功率走线带来的设计风险。

对于小体积GaN充电器、车载快充以及多口快充电源而言，省下的PCB空间可以用于优化散热、提升功率密度，或进一步压缩整机体积。

同时HUSB370在未接入外部设备时，待机电流最低可至100μA，在VDD 3.6V供电条件下待机功耗低至0.36mW。同时，HUSB370可适配主流零待机AC-DC控制器的软件控制算法，帮助整机实现小于5mW的系统待机功耗。

对于长期插在插座上的充电器产品而言，低待机功耗不仅关系到能效认证，也直接影响用户长期使用场景下的能耗表现。HUSB370通过协议芯片与前级电源控制方案协同，可为高能效快充电源设计提供基础支持。

协议兼容方面，HUSB370内置UFCS融合快充协议，可适配国产手机快充生态。同时，芯片支持USB PD3.2规范，并覆盖AVS、DPS等新一代快充能力，能够满足手机、平板、笔记本电脑及其他Type-C设备的充电需求。

此外，HUSB370还支持BC1.2、QC2.0、QC3.0、QC3+、AFC、FCP、SCP、PE1.1+等常见快充协议，并支持eMarker VCONN供电，方便终端厂商在单芯片方案中实现更广泛的设备兼容。

HUSB370还采用MTP多次可编程设计，并集成在MCU内部，支持C语言开发。相比一次性烧录的OTP方案，MTP可以为工程调试、参数优化和产品迭代留出更大空间。

在量产前，工程师可根据不同产品定位反复调整PDO、PPS等输出策略；在产品方案迭代过程中，也可以通过Type-C接口和固件更新增加协议或优化功能，降低研发阶段的试错成本和时间成本。

保护功能方面，HUSB370集成LPS电源、外部PWM控制，以及OVP过压保护、OCP过流保护、UVP欠压保护、OTP过温保护、TSD热关断等多重保护机制，为终端产品的稳定运行提供保障。

充电头网总结

慧能泰HUSB370的核心价值，在于把快充协议、VBUS通路、采样电阻、MTP存储以及低待机控制能力集成到一颗芯片中。

对于快充电源厂商而言，这类方案能够减少外围器件数量，简化PCB设计，同时兼顾UFCS、PD3.2等新协议升级需求。

在快充产品继续向小型化、高效率、低待机功耗和多协议兼容发展的背景下，HUSB370为GaN充电器、车充及适配器产品提供了一套更精简的PD Source实现路径，也为厂商后续进行产品差异化和固件迭代提供了更高灵活性。
