OPA659芯片提升产品溢价竞争力,备受激光雷达厂商青睐!

集成电路大数据平台 2025-07-03 17:28
本期是平台君和您分享的第277期内容
2025年的激光雷达市场已陷入"红海"混战,市场规模突破135亿美元OPA659作为蔚来ET9、极氪千里浩瀚H9车型实现L4级自动驾驶的“标配”,单颗采购价溢价40%-60%

今天平台君给大家带来了这款OPA659👈运算放大器芯片,因其完美适配激光雷达、晶圆检测等高端应用场景成为光电转换电路设计中的"黄金标准"。接下来就平台君一同深入了解这款芯片吧。


Basic Information

01.OPA659基本信息








OPA659封装图(图源:IPBrain平台)

OPA659封装文字标识为BZX,封装类型为SOT-23,共有5Pin


OPA659封装信息(图源:芯片规格书

OPA659管芯尺寸为1.18 mm × 0.72 mm(不含划片槽),金属层数为2层,多晶层数为2层,制作工艺为BiCMOS管芯文字为CIC60410FLDAPL1ACIC60412<TI logo>

OPA659管芯文字1(图源:IPBrain平台)

OPA659管芯文字2(图源:IPBrain平台)

OPA659顶层概貌图(图源:IPBrain平台)


Internal Structure

02.OPA659内部结构


OPA659功能框图(图源:芯片规格书

从功能框图中我们可以看出OPA659最主要的结构是放大器模块OPA659将带宽、单位增益稳定的电压反馈运算放大器与JFET输入级相结合,为数据采集应用(如示波器前端放大器)和机器视觉应用(如晶片检测中使用的光电二极管跨阻抗放大器)中的高阻抗缓冲提供超高动态范围放大器。

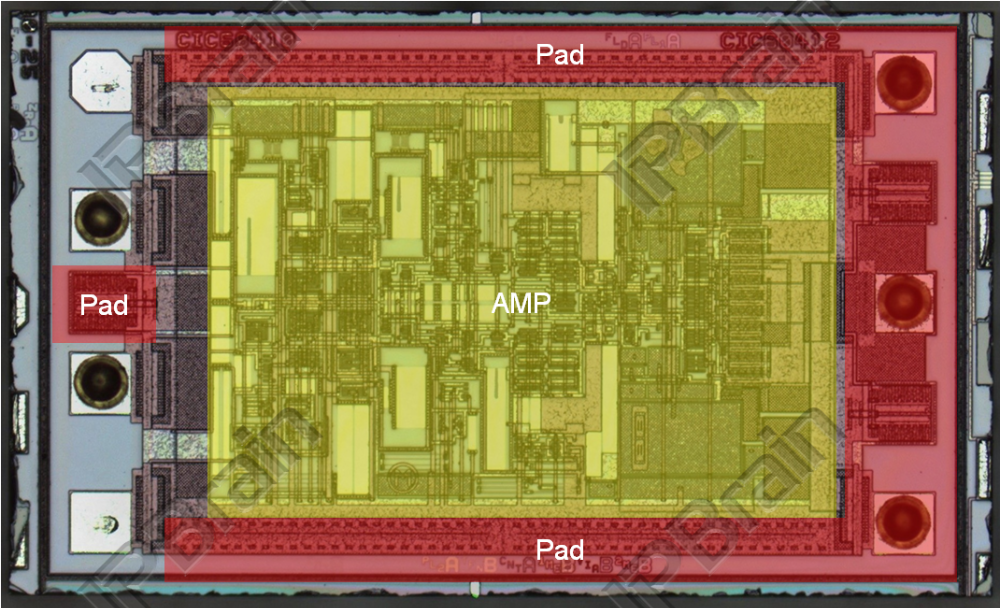

OPA659模块划分(图源:IPBrain平台)

OPA659整体采用三级放大结构,分别为JFET差分对管输入级增益与补偿架构推挽输出级‌

一、JFET差分对管输入级
采用结型场效应管(JFET)构成差分输入级,提供超高输入阻抗(>10^12Ω)和极低输入偏置电流(±10pA),显著降低光电检测等应用的电流噪声干扰‌。
输入级集成栅极保护二极管,防止静电放电(ESD)损伤,同时优化了共模抑制比(CMRR70dB)‌。

这种结构有效降低了光电检测应用中的电流噪声,配合8.9nV/Hz的电压噪声密度,可实现极低的系统集成噪声。

二、增益与补偿架构
电压反馈架构不同于电流反馈放大器,OPA659采用改进型电压反馈拓扑,通过内部米勒补偿电容实现单位增益稳定性(650MHz @ G=1)‌。
增益带宽积(GBWP)为350MHz,在2V/V增益下扩展至650MHz带宽,开环增益典型值58dB

三、推挽输出级‌
采用AB类互补推挽输出,支持±70mA峰值电流,可直接驱动50Ω传输线或容性负载(需配置隔离电阻)‌。
集成过载保护电路,过驱动恢复时间低至8ns4V阶跃输入)‌。


OPA659放大器模块电路(图源:IPBrain平台)

  1. 带宽扩展技术:通过前馈补偿电容(2pF)消除米勒效应;
  2. 低噪声设计:可采用基极电阻优化方案,输入噪声谱密度测试结果8.9nV/Hz@1MHz


OPA659典型应用(图源:芯片规格书


Detail Diagram

03.OPA659器件细节图

平台君给大家带来了OPA659👈芯片中出现次数较多的典型器件截图,大家一起看一下吧。

三极管

三极管(图源:IPBrain平台)

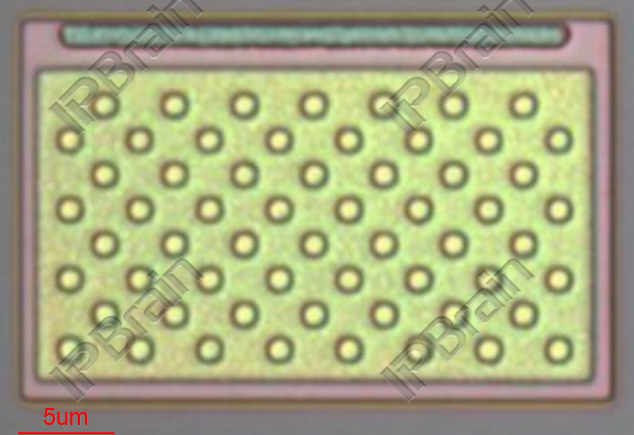

双多晶电容

双多晶电容(图源:IPBrain平台)
