HAMi × NVIDIA：GPU 拓扑感知调度实现详解

转载自 | Dynamia 密瓜智能

作为一个活跃的开源项目，HAMi 由来自 15+ 国家、350+ 贡献者共同维护，已被 200+ 企业与机构在实际生产环境中采纳，具备良好的可扩展性与支持保障。

HAMi 社区在 v2.7.0 版本中正式推出了针对 NVIDIA GPU 的拓扑感知调度功能。此特性主要解决高性能计算（HPC）和 AI 大模型训练场景下的多卡通信瓶颈问题，通过智能调度，将计算任务精确部署到物理连接最紧密、通信速度最快的 GPU 组合上，从而最大化加速计算任务，提升集群整体的算力效能。

本文将在功能介绍的基础上，深入代码实现，详细剖析 HAMi 在支持 NVIDIA GPU 拓扑感知调度时的具体设计与实现原理。

核心特性总览

动态计算拓扑分数：Device Plugin 能够通过 NVML 动态探测节点上 GPU 间的物理连接拓扑（如 NVLink、PCIe），并将其量化为设备间的 “通信分数”，为调度提供决策依据。
双策略防碎片调度：Fit 函数内置了一套 “深谋远虑” 的寻优算法，针对 “多卡任务” 和 “单卡任务” 两种场景，会自动采用 “最佳匹配” 与 “最小破坏” 策略，保护集群拓扑资源的长期健康。

核心原理

HAMi 对 NVIDIA GPU 的拓扑感知调度，其核心设计思想是：首先在节点本地将复杂的物理拓扑精确地量化为设备间的 “通信分数”。然后，调度器在决策时，基于这些分数做出最终的、最优的选择。

其核心分为 “拓扑注册” 和 “调度决策” 两个阶段：

阶段一：拓扑注册 - 将物理拓扑量化

此阶段的目标是将节点上不可见的 GPU 物理连接，转化为调度逻辑可以理解的、标准化的数字分数。

信息探测：在每个 GPU 节点上，Device Plugin 通过 NVIDIA 的 NVML 获取所有 GPU 两两之间的物理连接类型（NVLink 或 PCIe）。
数据建模与量化：探测结果并未构建成一个 “连接矩阵”，而是通过一个更精细的两步过程进行建模与量化：
构建拓扑图：首先，代码在内存中为节点构建一个完整的 GPU 拓扑图，其中包含了所有 GPU 之间的详细连接信息。
量化为分数：随后，算法遍历该拓扑图，根据预设规则（如 SingleNVLINKLink 得 100 分，P2PLinkCrossCPU 得 10 分），将任意两块 GPU 间的连接关系，计算并转换为一个具体的 “通信分数”。
最终产物 - 设备分数表：最终产物是一个 “设备分数表”。这个表记录了每个 GPU 的 UUID，以及它与其他所有 GPU 之间的通信分数，并被注册到节点的 Annotation 中。

阶段二：调度决策 - 智能选择最优解

调度器在收到任务后，会将 “如何选择设备” 这个问题，连同节点的 “设备分数表”，一同委托给设备端的 Fit 函数。

过滤：Fit 函数首先会过滤掉不满足基本资源需求（如显存、算力）的 GPU。
打分与寻优：随后，Fit 函数会基于 “设备分数表”，执行内置的、考虑了 “最佳匹配” 和 “最小破坏” 原则的寻优算法，在所有合格的 GPU 中计算出最优的组合，并将结果返回给调度器。

原理实现：代码深度解析

1. 拓扑发现与分数计算

拓扑信息的发现与量化，是所有后续智能决策的基础。整个过程在 Device Plugin 本地完成，并最终生成一个可供上报的分数表。

构建拓扑图: 该逻辑主要由 pkg/device/nvidia/calculate_score.go 中的 build() 函数完成。它并非构建一个简单的连接矩阵，而是：

初始化设备列表: 创建一个 DeviceList，其中每个 Device 对象都包含一个空的 Links map (map[int][]P2PLink)。

遍历与填充: 通过双重循环遍历所有 GPU 对 (d1,d2)，并调用 GetP2PLink 和 GetNVLink (这两个函数在 links.go 中实现)。

聚合连接信息: 将探测到的所有连接（包括 PCIe 和 NVLink）作为 P2PLink 对象，追加到对应 Device 的 Links map 中。这就在内存中构建了一个包含丰富连接信息的完整拓扑图。

量化为分数: 在拓扑图构建完成后，calculateGPUScore 函数会调用 calculateGPUPairScore 来将图中的连接关系转换为数字分数。

该函数会检查两个 GPU 之间的所有连接，并根据一个详细的 switch 语句进行评分。例如 P2PLinkSameBoard 得 60 分，而 SingleNVLINKLink 得 100 分，TwoNVLINKLinks 得 200 分。最终的分数是所有连接分数的总和。

// File: pkg/device/nvidia/calculate_score.gofunc (o *deviceListBuilder) build() (DeviceList, error) {        // ...        // 1. 初始化一个扁平化的 DeviceList        var devices DeviceList        for i, d := range nvmlDevices {                // ... create device object ...                devices = append(devices, device)        }        // 2. 遍历并填充 Links map        for i, d1 := range nvmlDevices {                for j, d2 := range nvmlDevices {                        if i != j {                                // 获取并追加 P2P Link 信息                                p2plink, _ := GetP2PLink(d1, d2)                                devices[i].Links[j] = append(devices[i].Links[j], P2PLink{devices[j], p2plink})                                // 获取并追加 NVLink 信息                                nvlink, _ := GetNVLink(d1, d2)                                devices[i].Links[j] = append(devices[i].Links[j], P2PLink{devices[j], nvlink})                        }                }        }        return devices, nil}func calculateGPUPairScore(gpu0 *Device, gpu1 *Device) int {        score := 0        for _, link := range gpu0.Links[gpu1.Index] {                switch link.Type {                case P2PLinkCrossCPU: score += 10                // ... (etc) ...                case SingleNVLINKLink: score += 100                // ... (etc) ...                }        }        return score}

2. 设备端调度决策：双策略拓扑寻优

调度决策的核心逻辑位于设备端 pkg/device/nvidia/device.go 的 Fit() 函数中。当该函数通过 Annotation 识别到需要进行拓扑感知调度后，会基于节点上报的 “设备分数表”，根据请求的 GPU 数量，自动切换寻优策略。

// File: pkg/device/nvidia/device.gofunc (nv *NvidiaGPUDevices) Fit(...) {        // ...        needTopology := util.GetGPUSchedulerPolicyByPod(device.GPUSchedulerPolicy, pod) == util.GPUSchedulerPolicyTopology.String()        // ...        // (过滤出所有满足基本条件的空闲 GPU: tmpDevs)        // ...        if needTopology {                if len(tmpDevs[k.Type]) > int(originReq) {                        if originReq == 1 {                                // 单卡任务                                lowestDevices := computeWorstSignleCard(nodeInfo, request, tmpDevs)                                tmpDevs[k.Type] = lowestDevices                        } else {                                // 多卡任务                                combinations := generateCombinations(request, tmpDevs)                                combination := computeBestCombination(nodeInfo, combinations)                                tmpDevs[k.Type] = combination                        }                        return true, tmpDevs, ""                }        }        // ...}

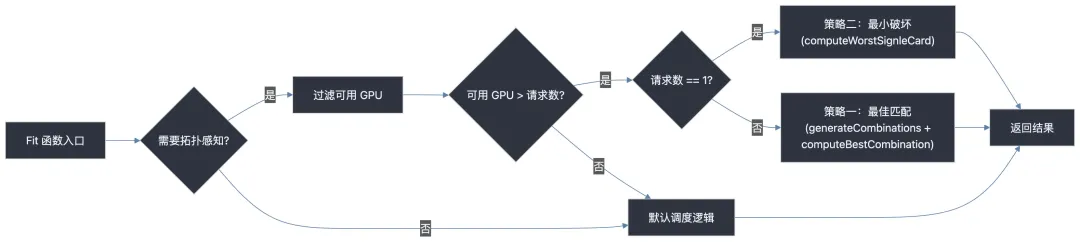

Fit 函数的整体决策逻辑可以用下图来概括：

策略一：多卡任务的 “最佳匹配” 原则

当 Pod 请求多于 1 个 GPU 时，算法的目标是寻找内部通信总分最高的 GPU 组合。

代码实现：Fit 函数首先会找出节点上所有满足基本资源需求的空闲 GPU。然后：

调用 generateCombinations 函数，找出这些空闲 GPU 的所有可能组合。
调用 computeBestCombination 函数，该函数会遍历所有这些组合，并利用 “设备分数表”，计算每个组合内部所有设备对的分数总和。
最终，Fit 函数会选择那个分数总和最高的组合作为分配结果。这确保了任务被分配到内部连接最紧密、通信效率最高的 GPU “集群” 上。

策略二：单卡任务的 “最小破坏” 原则

当 Pod 只请求 1 个 GPU 时，算法的目标转为选择一个与其他可用 GPU 连接最 “疏远” 的卡，以保护拓扑完整性。

代码实现：Fit 函数会调用 computeWorstSignleCard 函数。该函数会遍历所有可用的单个 GPU，并利用 “设备分数表”，计算每个 GPU 与其他所有可用 GPU 的分数总和。最终，它会选择那个总分最低的 GPU。这块卡通常位于拓扑的 “边缘” 位置，分配它对整体拓扑网络的破坏最小。

其核心寻优逻辑如下：

HAMi × NVIDIA：GPU 拓扑感知调度实现详解图5

使用方式

用户只需一个 Annotation 即可启用拓扑感知调度。调度器会根据任务请求的 GPU 数量，自动应用 “最佳匹配” 或 “最小破坏” 策略。

apiVersion: v1kind: Podmetadata:  name: gpu-topology-aware-job  annotations:    # 启用“拓扑感知”调度策略。    hami.io/gpu-scheduler-policy: "topology-aware"    # 调度器将自动基于设备间的通信分数，    # 为多卡任务选择内部连接最紧密的组合，    # 或为单卡任务选择对拓扑破坏最小的设备。spec:  containers:  - name: cuda-container    image: nvidia/cuda:11.6.2-base-ubuntu20.04    command: ["sleep", "infinity"]    resources:      limits:        # 请求4个GPU        hami.io/gpu: "4"

总结

HAMi 对 NVIDIA GPU 的拓扑感知调度，在设计上体现了清晰的工程哲学：用动态发现代替静态配置，用远见决策代替短视分配。其设备端的双策略寻优算法，通过消费预先计算好的 “通信分数”，兼顾了当前任务的极致性能与集群资源的长期健康，构成了一套成熟、高效的 GPU 调度方案，为用户在云原生环境中运行大规模 AI 训练与 HPC 任务提供了坚实的性能保障。

参考资料

NVIDIA GPU Topology Scheduler: https://github.com/Project-HAMi/HAMi/blob/master/docs/proposals/gpu-topo-policy.md

NVIDIA GPU 拓扑调度启用指南: https://github.com/Project-HAMi/HAMi/blob/master/docs/proposals/nvidia-gpu-topology-scheduler.md
