前言
近期SKYWORTH创维推出了一款快充新品——创维140W大功率智显充电器，，这款产品同样设计得相当有特点。
创维140W大功率智显充电器不仅采用了时下先进的氮化镓技术，同时支持140W PD3.1高性能快充，配备的3C1A四个接口一次满足笔记本电脑、平板电脑、手机、耳机等设备同时充电，高效补电不排队。
此外配备TFT彩屏并提供功率、温度、提示等丰富视窗，可实时查看功率、温度、时间等核心数据，对设备状态进行全面掌握，同时安全可视化，使用更放心。下面我们就一起来详细了解创维这款新作品。
创维140W氮化镓智显充电器开箱
包装盒正面印有SKYWORTH品牌、产品名称、卖点以及外观图，充电器拥有雪山白、深紫黑两种配色。
侧面印有AI 智能视窗、140W MAX、智能提示、三重智能控温、折叠插头、广泛兼容、轻巧好收纳、氮化镓技术、稳固插墙等一众卖点。

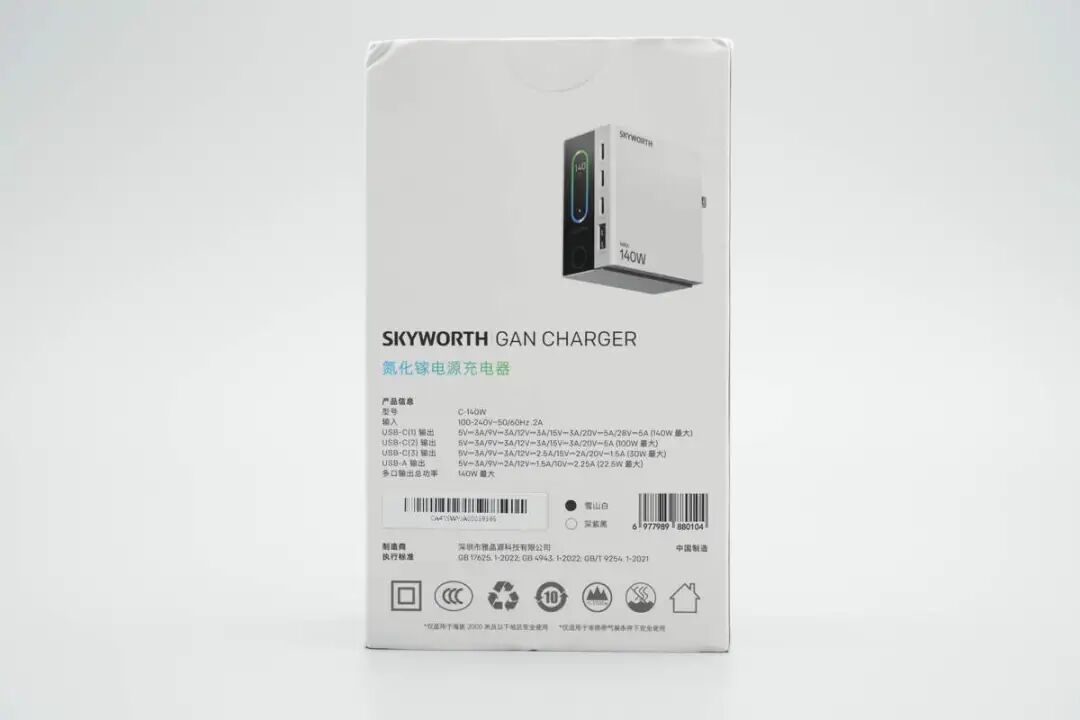

背面印有产品外观、参数以及制造商等信息。
包装盒上参数特写，下面到产品实物展示环节再介绍。
包装内含充电器、数据线以及使用说明书。
附带数据线为USB-C to USB-C类型，经典黑色配色，端子外壳磨砂方便插拔使用。
测得数据线长度约为152cm。
使用ChargerLAB POWER-Z KM003C测得数据线带有E-Marker芯片，电力传输能力为50V5A，数据传输能力为USB 2.0。
创维140W氮化镓智显充电器采用PC阻燃材质塑料外壳，机身造型规整，黑白配色简约又不失时尚感。
机身正面印有SKYWORTH品牌和140W MAX字样，表明产品最大输出功率。
背面印有GaN和Wide-voltage Charger，表明这不仅是一款氮化镓充电器，还支持100-240V宽电压输入。
输入端外壳印有产品参数信息。
充电器参数特写
型号：C-140W
输入：100-240V~50/60Hz 2A
输出：
USB-C1：5V3A、9V3A、12V3A、15V3A、20V5A、28V5A（140W 最大）
USB-C2：5V3A、9V3A、12V3A、15V3A、20V5A（100W 最大）
USB-C3：5V3A、9V3A、12V2.5A、15V2A、20V1.5A（30W 最大）
USB-A：5V3A、9V2A、12V1.5A、10V2.25A（22.5W 最大）
输出总功率：140W 最大
制造商：深圳市雅晶源科技有限公司
产品通过了CCC认证。
充电器配备新国标半包胶可折叠插脚，便携更安全。

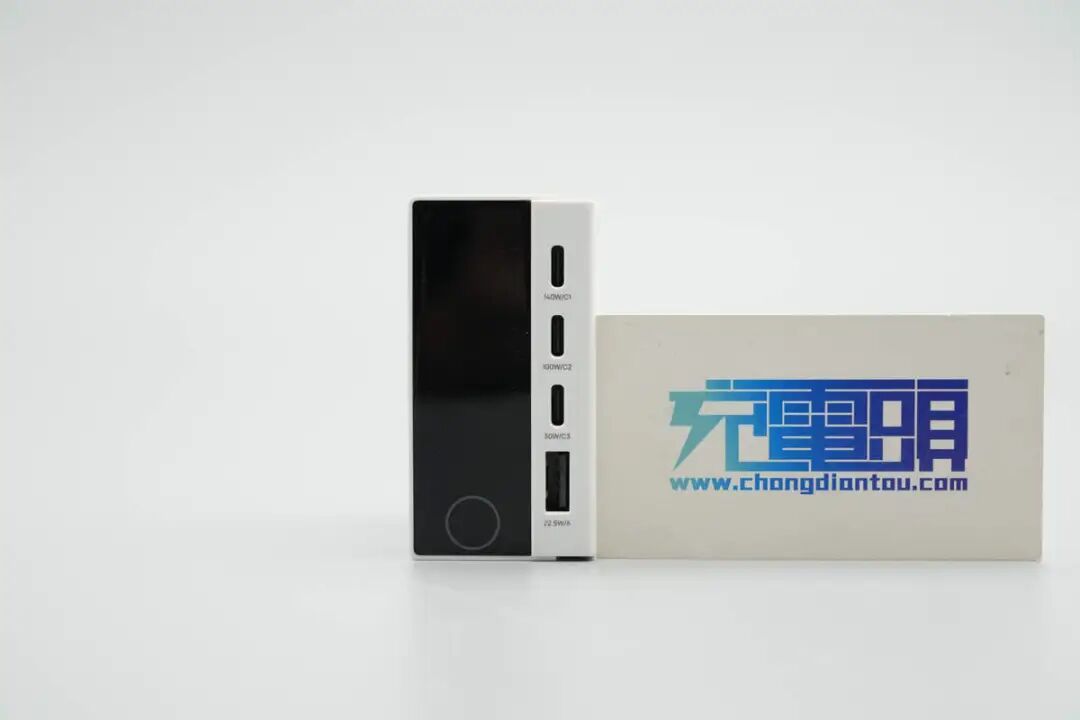

输出端配备3C1A四个快充接口，左侧设有TFT彩屏，可实时查看功率、温度、时间等核心数据，设备状态全面掌握。
四个USB接口旁均印有相应接口标识和输出参数，直观明了，方便用户使用。
屏幕下方配备触控键，操作更加简单。
屏幕开机画面特写。
进入主界面，无负载状态下屏幕显示0W输出。
单击触控键可对界面进行切换，功率界面可实时显示各接口的使用状态、相应功率参数以及总功率。
此外通过长按触控键5秒还能实现屏幕在横版和竖版间切换，使用更加灵活。
温度界面特写。
累计时间界面特写。
实测充电器机身长度为67.29mm。
宽度为73.98mm。
厚度为37.87mm。
和苹果140W氮化镓充电器放在一起对比，机身更小但也更厚一些。
产品拿在手上的大小直观感受。
另外测得充电器重量约为294g。
测得USB-C1口支持UFCS、QC3+/5、FCP、SCP、AFC、PD3.1、PPS、DCP、SAM 2A、Apple 2.4A充电协议。
PDO报文显示USB-C1口具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，以及5-21V5A一组PPS电压档位和15-28V 140W AVS电压档位。
测得UFCS融合快充具备5.5-11V3A一组电压档位。
测得USB-C2口支持QC3+/5、FCP、SCP、AFC、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。
PDO报文显示USB-C2口具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-21V4.75A一组PPS电压档位。
测得USB-C3口支持UFCS、QC3+/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。
PDO报文显示USB-C3口具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及5-11V3A一组PPS电压档位。
测得UFCS融合快充具备5.5-11V3A一组电压档位。
最后测得USB-A口支持UFCS、QC3+、FCP、SCP、AFC、DCP、SAM 2A、Apple 2.4A充电协议。
测得UFCS融合快充具备5.5-11V3A一组电压档位。
使用创维这款充电器给正浩170W 25000mAh快充移动电源充电，成功开启140W PD3.1快充，充电功率约为135.71W。
此时功率界面显示USB-C1口正在使用，并且显示输出功率为141W。
创维140W氮化镓智显充电器拆解

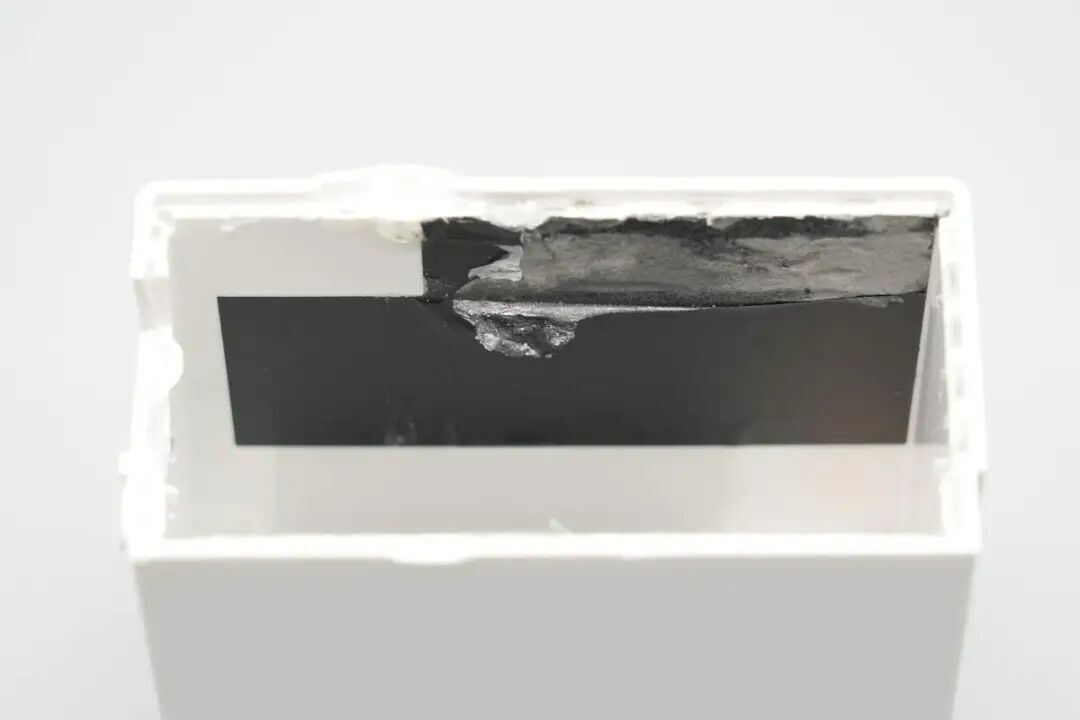

将输入端外壳拆开，采用超声波焊接封装，插脚与PCBA模块通过导线连接通电。
取出PCBA模块，壳体内侧贴有石墨散热贴，并做了绝缘处理。
实测PCBA模块长度为60.88mm。
宽度为67.75mm。
厚度为31.67mm。
PCBA模块覆盖黄铜散热片，并且靠次级侧部分包裹绝缘胶带。
底部则设有麦拉片进行隔离绝缘。
将散热片拆下，模块正面器件间的缝隙以及主板背面填充导热胶辅助散热。
将导热胶清理掉，模块正面器件布局紧凑，侧面和输出端均设有小板，此外变压器周边加装散热片帮助散热，并配有热敏电阻进行温度监控，初次级间还设有塑料板进行隔离绝缘。
主板背面设有整流桥、电源主控芯片、初级开关管、光耦、贴片Y电容、同步整流控制器和同步整流管。
PCBA模块前端一览，右侧焊接输入小板，主板中心区域设有高压滤波电解电容、主控芯片供电电容以及变压器。
模块侧面一览，主板上还设有滤波电感和滤波电容。
将输入端小板拆下，板子正面设有延时保险丝、NTC热敏电阻、热保护器、共模电感、安规X2电容以及压敏电阻。

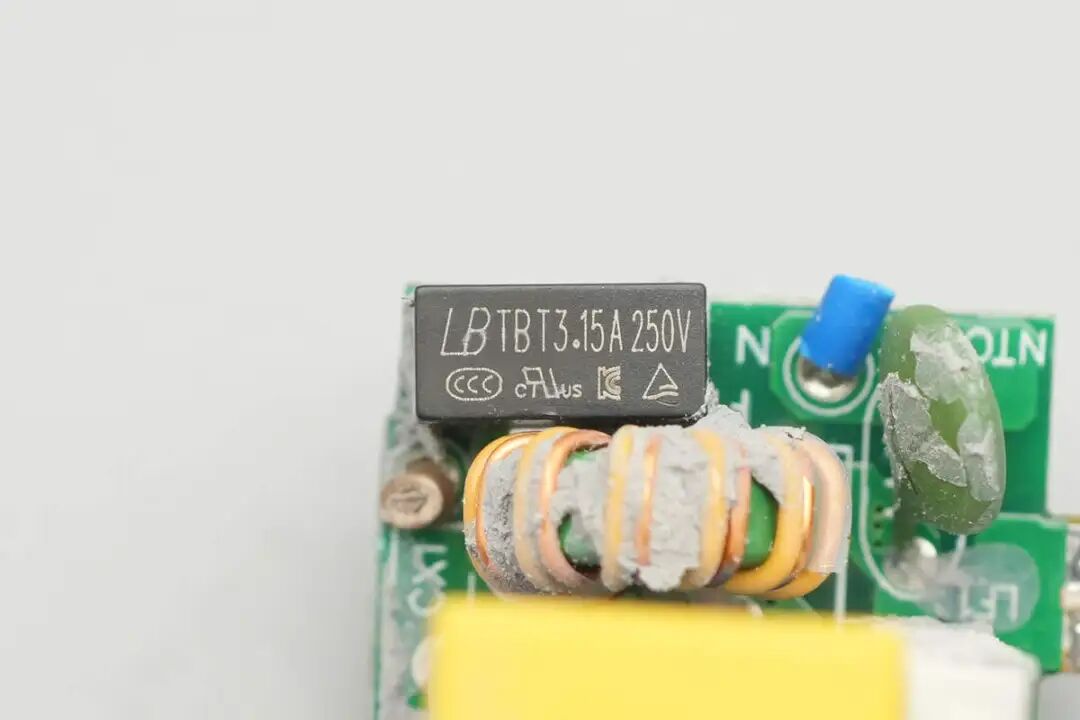

延时保险丝来自蓝宝，规格为3.15A 250V。
NTC热敏电阻来自时恒电子，为MF72系列，用于抑制上电浪涌电流。
KSD9700热保护器特写，动作温度为85℃，用于内部过热保护。
共模电感双线绕制，用于滤除EMI干扰。
安规X2电容来自SHXCC深华星，规格为0.68μF。
二级共模电感扁平铜带绕制。
10D681K压敏电阻也是来自松田电子，用于输入过压保护。
两颗整流桥来自PY平伟，型号TBMR810，规格为8A1000V，采用TBM封装。

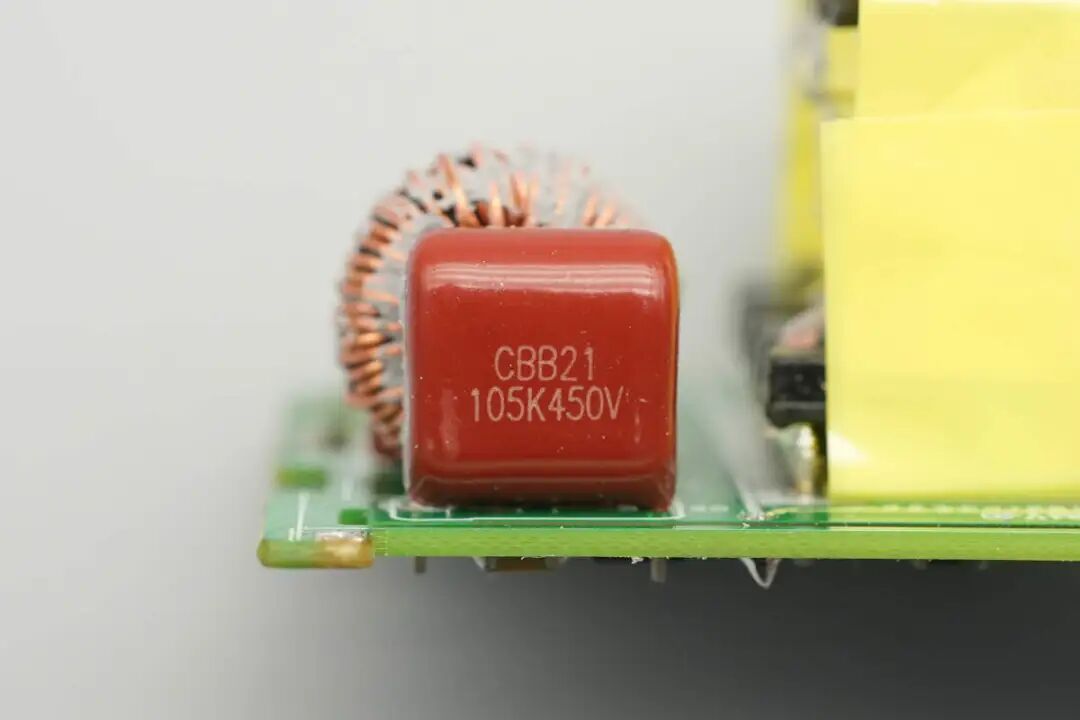

CBB21薄膜滤波电容特写，规格为1μF 450V。

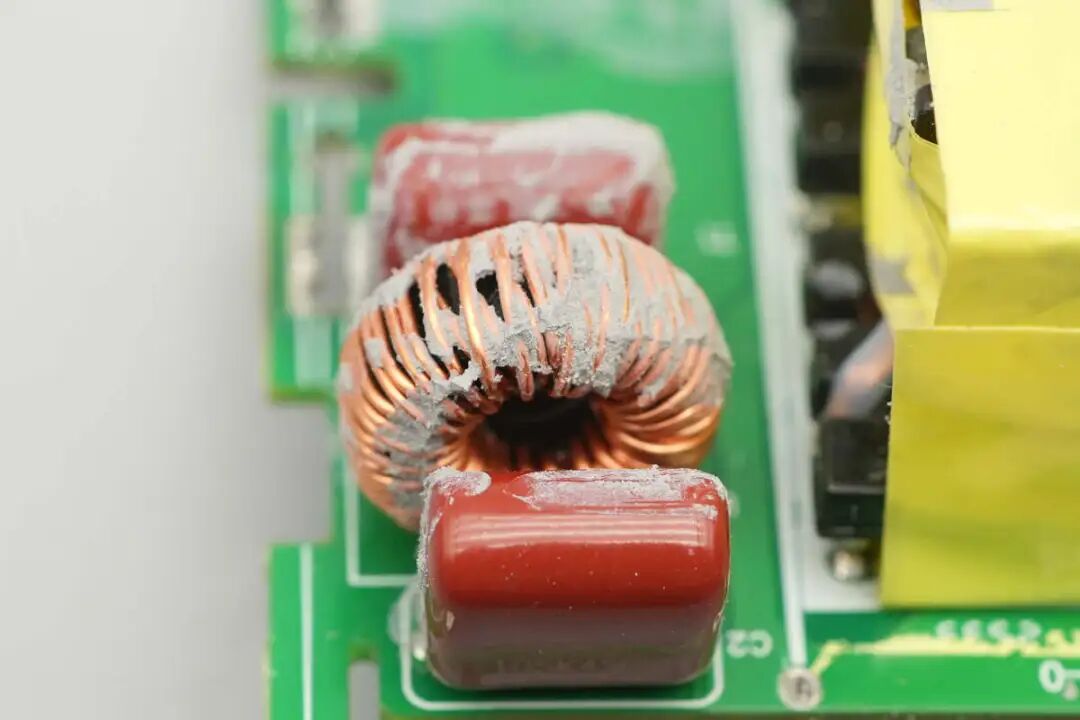

滤波电感特写。
另一颗薄膜滤波电容料号相同。
高压滤波电解电容来自绿宝石，规格为400V27μF。
初级主控芯片来自瑞萨，丝印5H，型号为iW3627-00，是一颗具有功率因数校正功能的单级AC/DC恒压控制器，支持隔离和非隔离拓扑，可实现极低的负载及线电压调整率而无需次级反馈电路，芯片无需外部环路补偿元件，采用SOT23封装。
初级开关管丝印180N080D88AS，这是一颗氮化镓功率器件，采用DFN8*8封装。
主控芯片供电电容来自Econd米朗电子，规格为400V10μF。
变压器特写。
两颗CT 1018光耦特写。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1471K。
充电头网了解到，特锐祥贴片Y电容除了被、、、、等数十款大功率充电器使用外，也可应用于、、等品牌20W迷你快充上，。
另一颗特锐祥贴片Y电容料号为TMY1152M。
模块另一侧设有输出滤波固态电容和滤波电感。
同步整流控制器来自瑞萨，丝印L9，型号iW610-01C，支持QR、ZVS、ACF和LLC开关电源应用，芯片支持DCM和CCM工作模式，支持低侧和高侧应用，支持3-28V输出电压范围，采用SOT23封装。
同步整流管来自华润微，型号CRSM100N15N3Z，NMOS，耐压150V，导阻9.5mΩ，采用DFN5*6 Rib封装。
三颗输出滤波固态电容来自东佳，规格均为35V1500μF。
滤波电感特写。
输出端小板沉板焊接，屏幕置于塑料板凹槽内固定保护，并通过排线连接小板。
将小板拆下，背面设有三路降压电路的同步降压开关管、降压电感以及滤波固态电容，电容全部外套绝缘管保护。此外还设有MCU和存储器，正面塑料支撑板通过螺丝进行固定。
拆掉塑料板，小板正面设有三路降压电路的降压协议芯片以及各接口输出VBUS开关管，此外还有开关降压芯片、触摸芯片等器件。

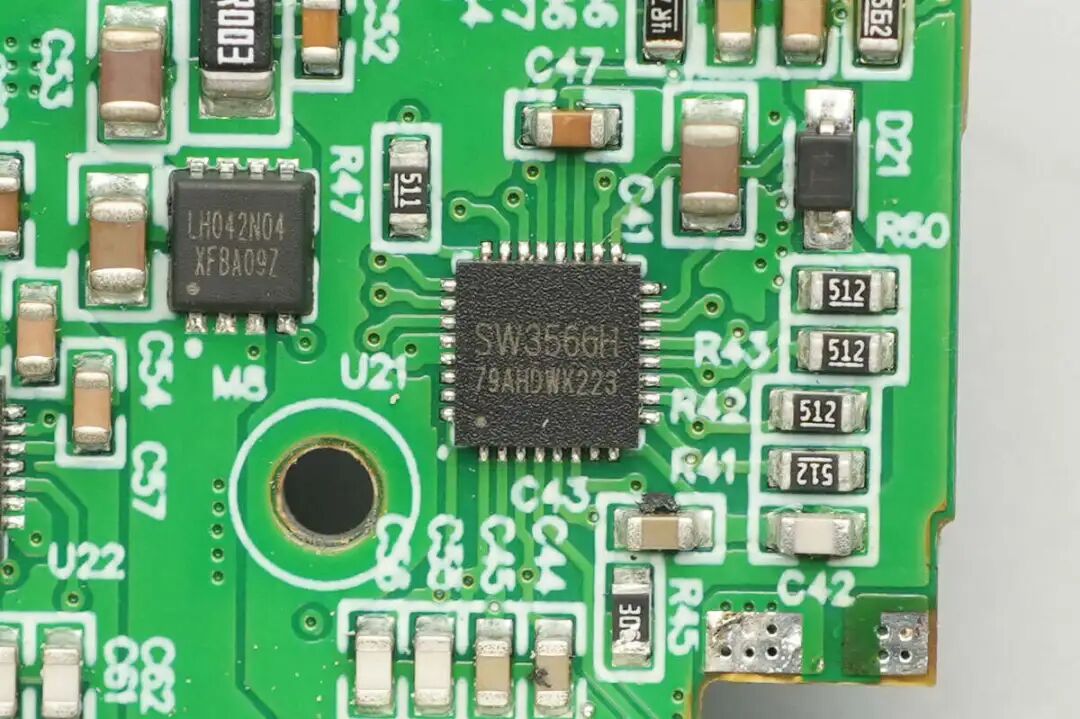

充电器USB-C1接口使用智融SW3566H降压协议芯片，这颗芯片是一款高集成度的多快充协议双口充电SOC芯片，支持USB-C和USB-A接口充电，并支持双口独立限流。芯片内部集成了高效率同步降压转换器，支持20V7A和28V5A输出，支持PD3.1/QC/SCP/UFCS等快充协议，支持快充协议定制，最大支持140W输出功率。
SW3566H集成了CC/CV模式，双口管理逻辑和母线电压检测，搭配对应的降压开关管和VBUS开关管即可实现双口降压输出。芯片内置的降压转换器工作频率为180KHz，支持PWM和PFM工作模式。输出电流，线损补偿等保护阈值均可通过I2C接口进行设定，内置的ADC可实现输入输出电压，输出电流，芯片温度等9个通道的数据采样，支持外接MCU进行参数显示。
SW3566H支持36V输入电压，最高输出电流7A，芯片内置软启动，输入过压/欠压保护，输出过压/欠压保护，输出过流/短路保护，DP/DM/CC过压保护，芯片过热保护和外接NTC热敏电阻保护，以及限功率保护。芯片采用QFN4*4-32封装。
智融科技 SW3566 资料信息。
充电头网拆解了解到，智融SW3566H此前还被、、、、、等产品采用，芯片性能质量获客户一致认可。
同步升降压开关管来自力宏微，型号LH042N04，NMOS，耐压40V，导阻4.2mΩ，采用DFN3*3封装。
搭配的10μH电感特写。
降压输出滤波固态电容来自东佳，规格为35V220μF。
热敏电阻特写。
USB-C1口输出VBUS开关管也是采用力宏微LH042N04。
USB-C2接口的降压协议芯片采用智融科技SW3536，这是一款高集成度的多快充协议双口充电芯片，支持USB-A+USB-C双口快充输出，支持双口独立限流。内部集成了7A高效率同步降压变换器，支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP/TFCP等多种快充协议，最大支持140W输出功率。
SW3536集成CC/CV模式，双口管理逻辑以及双芯片动态功率分配，外围元件精简，是一颗完整的高性能多快充协议双口充电解决方案。SW3536支持36V输入电压，满足12-24V输入车充应用，适用于快充适配器，插排以及车充应用。
充电头网拆解了解到，智融科技SW3536此前还被、、、等产品采用。
外挂两颗同步降压开关管同样是采用力宏微LH042N04。
搭配的10μH电感特写。
降压输出滤波固态电容来自东佳，规格为35V68μF。
USB-C3和USB-A口的降压协议芯片采用智融科技SW3561H，这是一颗支持双USB-C口输出的降压SoC芯片，芯片内部集成高效率同步降压控制器，支持20V5A功率输出，并支持USB PD3.1 SPR。芯片内部集成ARM Cortex-M0内核，集成Type-C逻辑，支持PD3.1/QC/SCP/UFCS融合快充等快充协议，支持快充协议定制。
智融SW3561H支持双USB-C口通路控制，支持线损补偿，搭配两颗同步降压开关管和对应接口的VBUS开关管即可实现双口降压输出。芯片内置的降压转换器默认工作频率为180KHz，支持定制工作频率，支持100W功率输出，满足小体积设计。芯片集成过热保护，输入输出过压/欠压保护，输出过流保护以及数据引脚过压保护等完善的保护机制，采用QFN-32封装。
智融科技SW3561H资料信息。
外挂两颗同步降压开关管同样是采用力宏微LH042N04。
搭配的10μH电感特写。

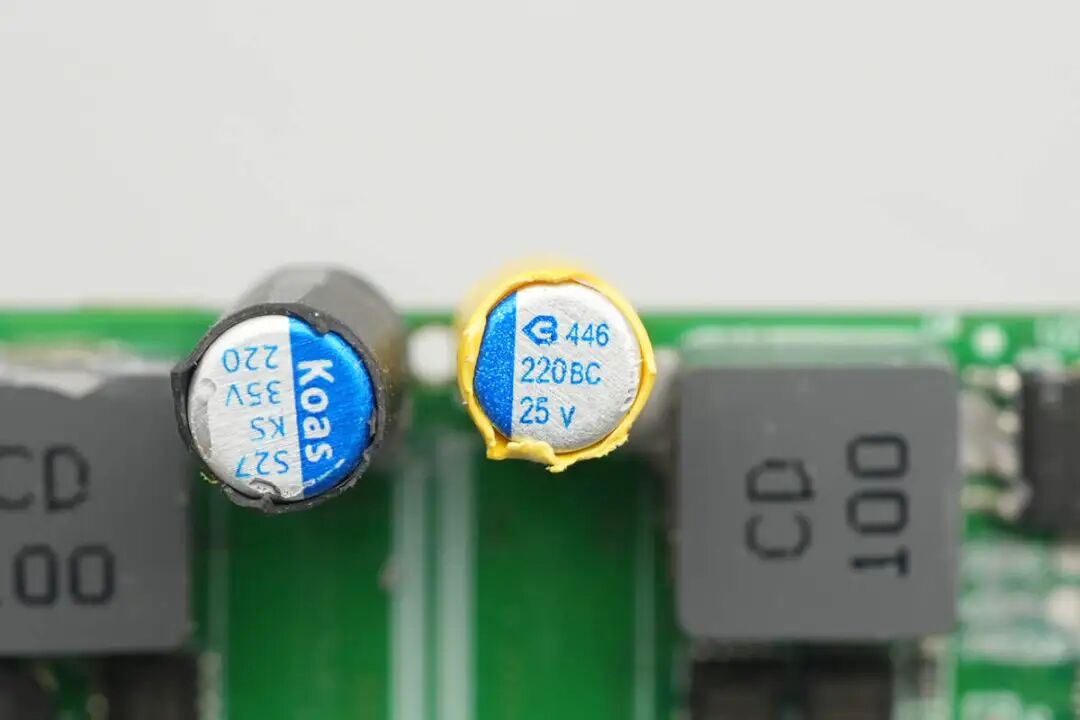

降压输出滤波固态电容来自东佳，规格为35V220μF。
另一颗来自绿宝石，规格为25V220μF。
USB-C2和USB-C3口VBUS开关管来自力宏微，型号都是LH55N03，NMOS，耐压30V，导阻5.5mΩ，采用DFN3*3封装。
USB-A口输出VBSU开关管也是采用力宏微LH55N03。
MCU特写，丝印AP4R582，采用QFN32封装。
存储器来自普冉，型号P25Q64SH，容量为8MB，采用SOP8封装。
开关降压芯片来自Holtek合泰，型号HT7463C，这是一款电流模式的降压型转换器，支持4.5~60V输入电压范围，工作频率1250kHz，允许使用较小的外部元件，同时仍能够具有较低的输出电压纹波，采用SOT23-6封装。
触摸芯片丝印1201A，采用SOT23-6封装。
触控弹簧特写。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上创维140W氮化镓智显充电器的核心器件清单，方便大家查阅。
创维140W大功率智显充电器拥有雪山白、深紫黑两种配色，套装附送240W快充数据线，并且长度达到1.5米，满足用户图书馆、咖啡厅等场景使用。
配备TFT彩屏支持各接口实时使用状态、功率、总功率、温度，时间显示，充电状态、安全一秒掌控。配备触控键操作简单，还支持横版、竖版显示灵活设置，进一步提升用户使用时的交互体验。
配备3C1A接口支持最高140W快充，并且兼容UFCS、PD、PPS、SCP快充协议，华为、苹果、三星、小米等市面主流品牌手机都能快充，还支持笔记本电脑、平板电脑、手机、耳机等设备同时充电，高效补电不排队。
充电头网通过拆解了解到，充电器使用瑞萨iW3627-00+iW610-01C单级高PF电源方案，输出三路独立DC-DC二次降压电路设计，并使用智融科技SW3566H、SW3536、SW3561H三款高集成降压SOC芯片控制四口输出。
PCBA模块整体大量填充导热胶并覆盖散热片，此外还专门为变压器加装散热片以及配置热敏电阻进行温度监控，搭配TFT屏幕做到安全可视化。电容外套绝缘管，屏幕支撑板使用螺丝固定死，做工也是可圈可点。
