一.前言
家里卫生间的吊顶LED灯坏了，于是借此机会来拆解看看，并尝试修复下。
另外买了一个备用吊顶LED发现居然不需要外置的LED驱动电源了，
对此也很好奇用的什么方案，于是也顺便一起拆解下看看。
二.吊顶LED拆解以及修复
原来这种吊顶LED是需要外置LED驱动电源的，如下驱动电源也需要几块钱，很多时候是这个电源坏了需要换。
但是大部分时候可能并不是电源坏了，而是某颗LED坏了，和我这里一样，详见后文。

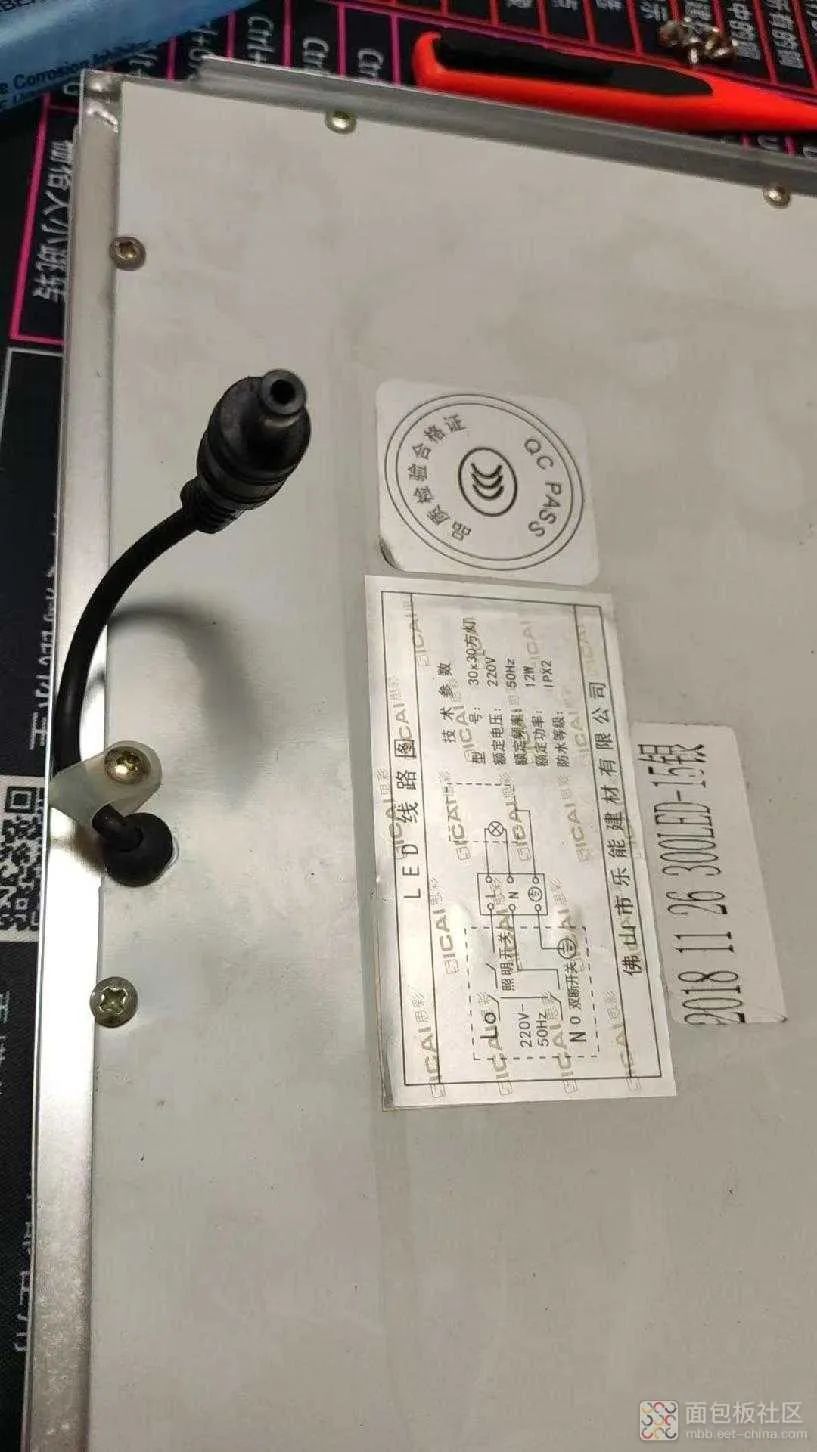

拧开下面的螺钉
看到面板有很多层，最后面是泡沐

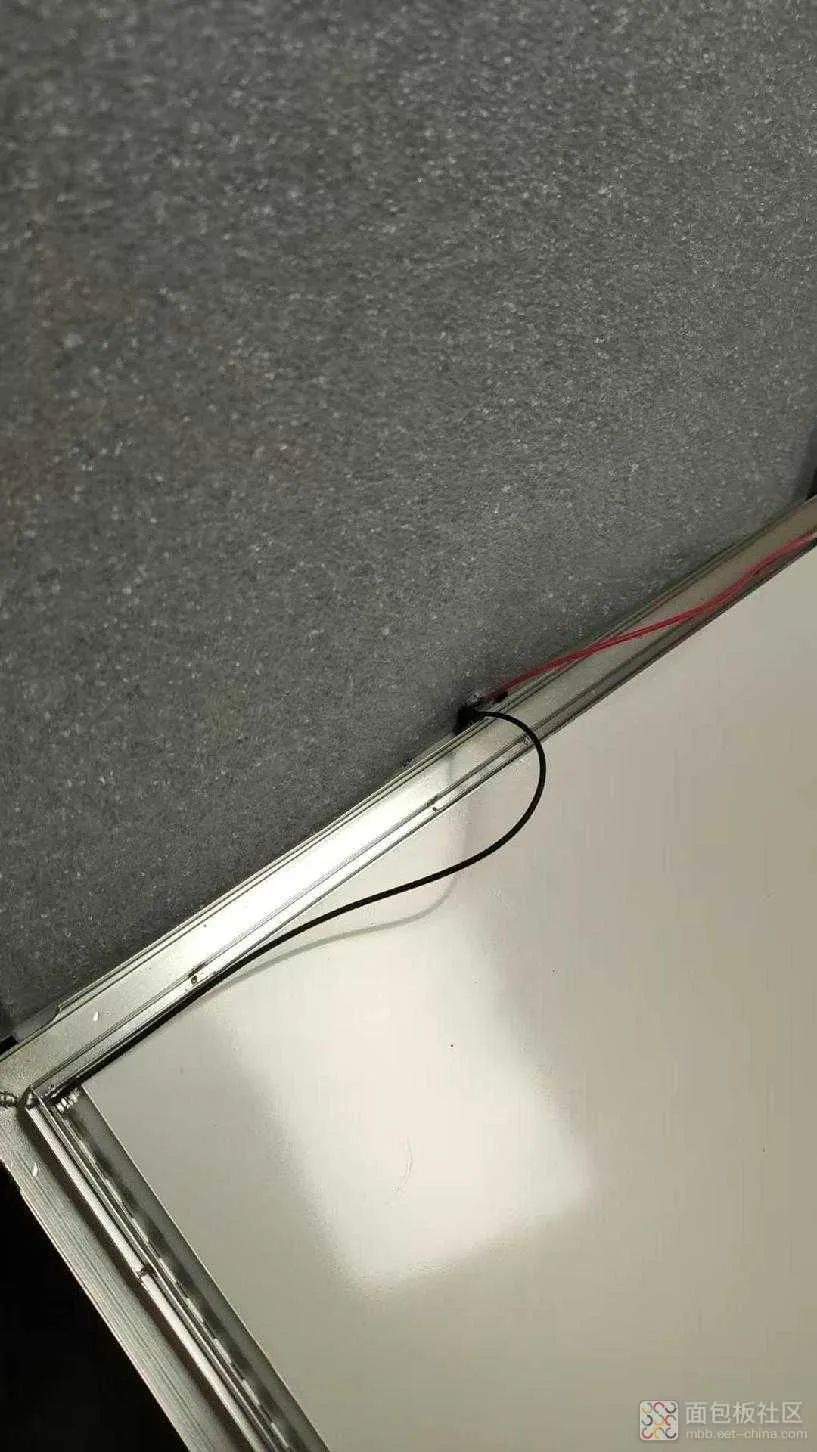

可以看到走线有一圈，线容易被压坏如下压痕明显，如果有个卡槽就好了

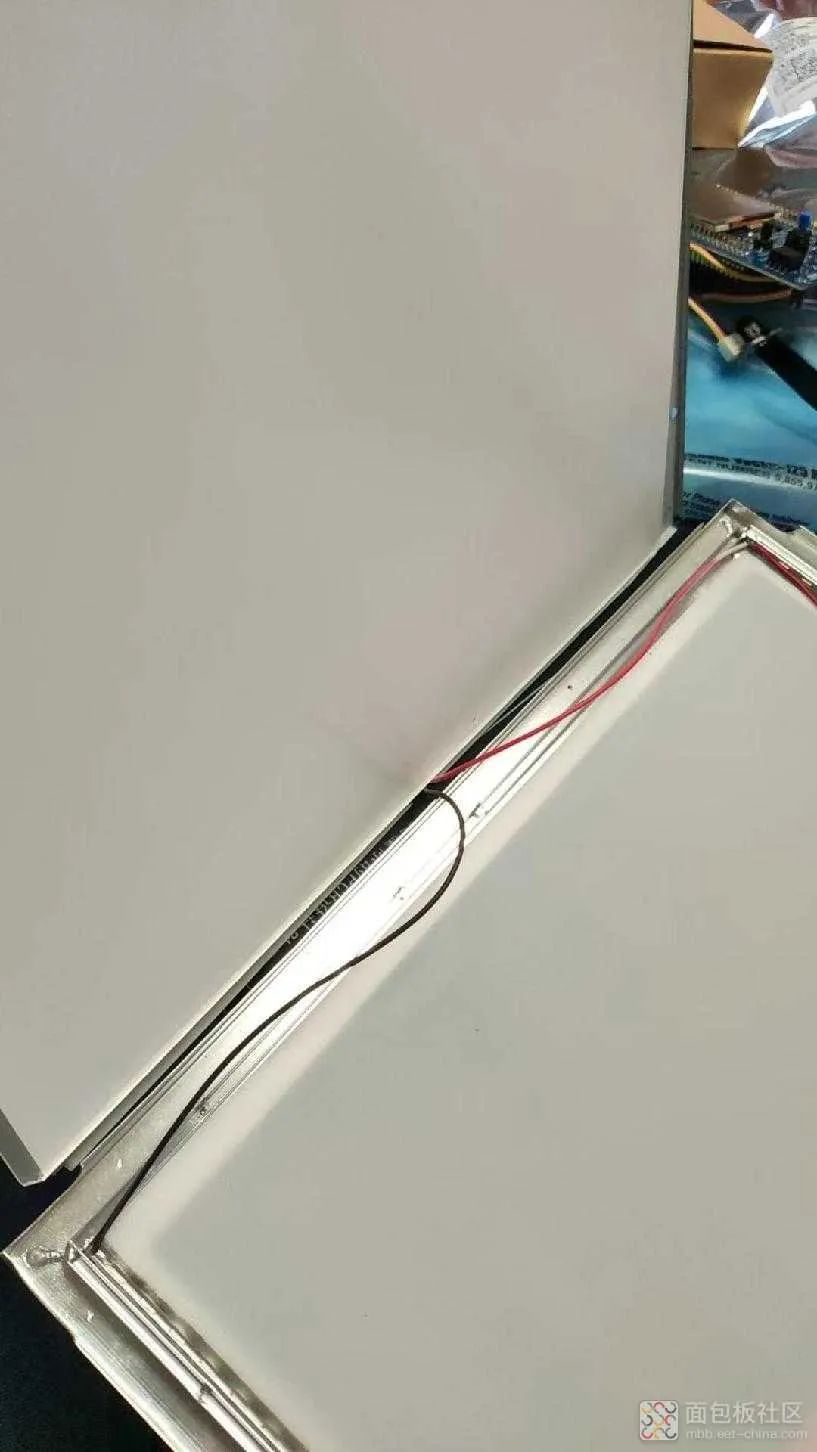

然后又是一层

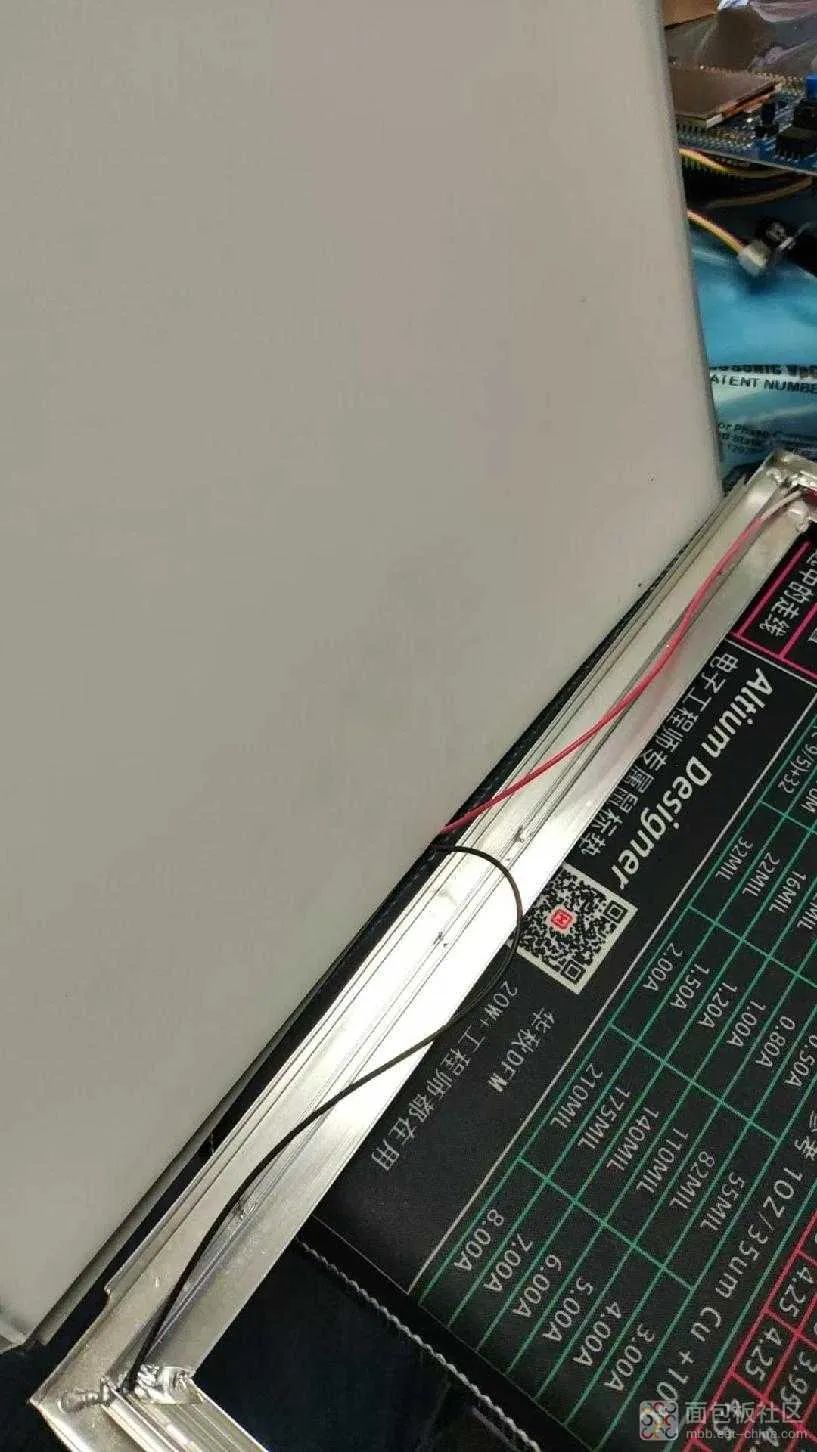

最后一层磨砂背板
测量LED

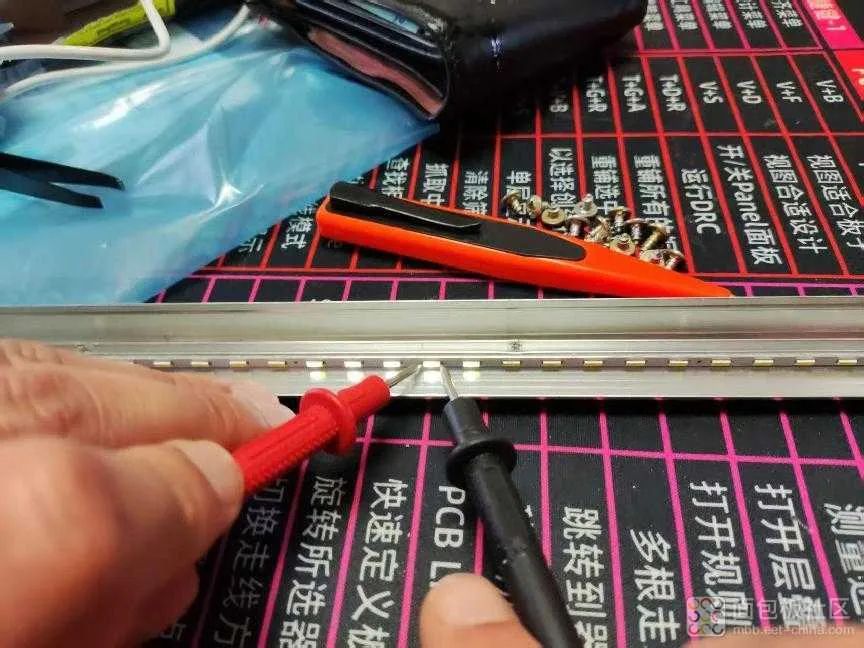

万用表打到二极管档位，红笔接LED正，黑笔接LED负
如果LED是好的可以看到LED会亮
如果不亮LED就是坏的，这样可以排查具体是哪一颗LED坏了，然后焊接一根线跳过该LED即可。如果坏的LED灯不多可以这种方式修复，如果坏的多的坏就只能换LED了，因为跳过LED多，会导致每一颗承受的电压超过最大能够承受的值。
三.无外置LED驱动电源吊顶灯拆解
为了备用某商城又买了一个，才三块多点包邮，记得之前换LED驱动电源都需要七八块钱，整个的需要至少十几块钱了。
很好奇现在为什么这么便宜，并且还无需外置LED驱动电源，直接接L和N即可。
拆开可以看到这个很便宜的原因了，
可以看到除了边框用的超薄的铝合金，其他位置全部换成了塑料，所以很容易变形，
并且没有多层的面板，只有一层磨砂面板。
再看里面可以看到很简洁

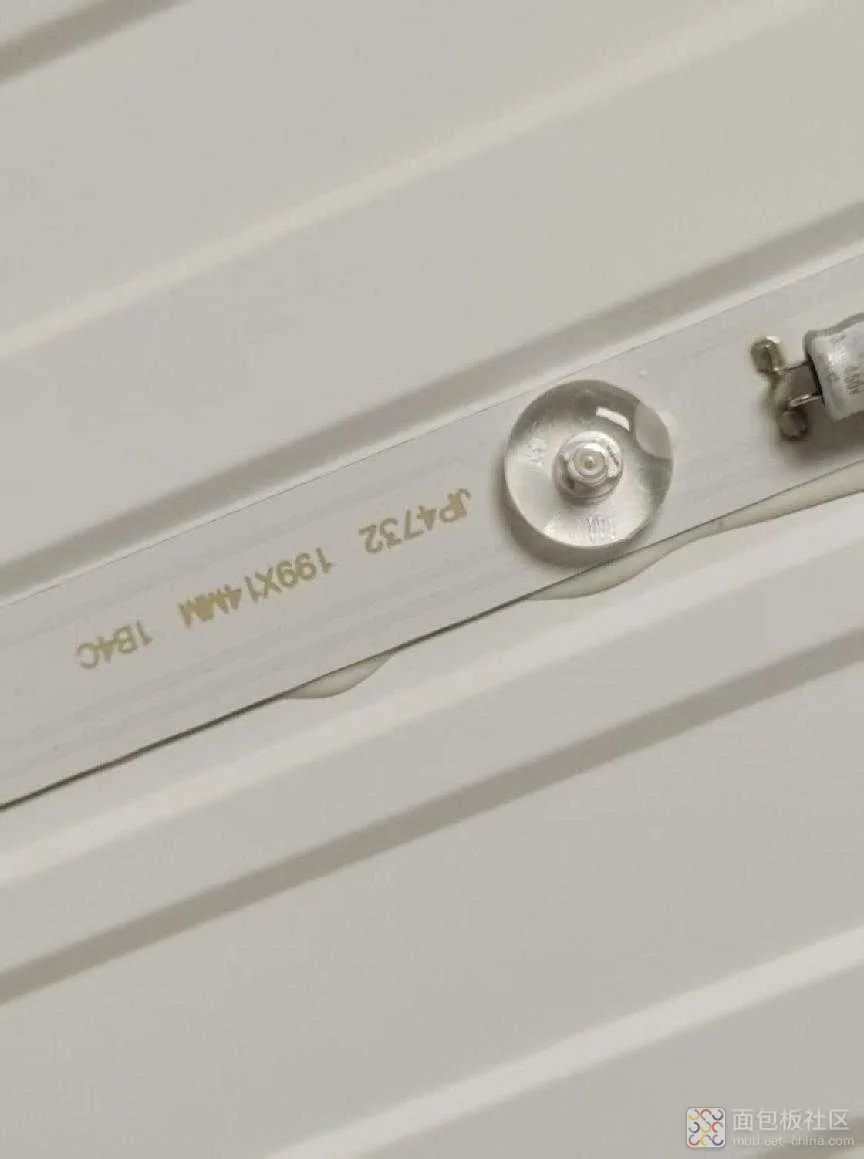

没有了很多排列的传统LED，使用的是如下的LED，使用量更少，亮度更大。
无需外置电源的秘密就在这里了，使用了集成整流桥的恒流驱动芯片
BP2863

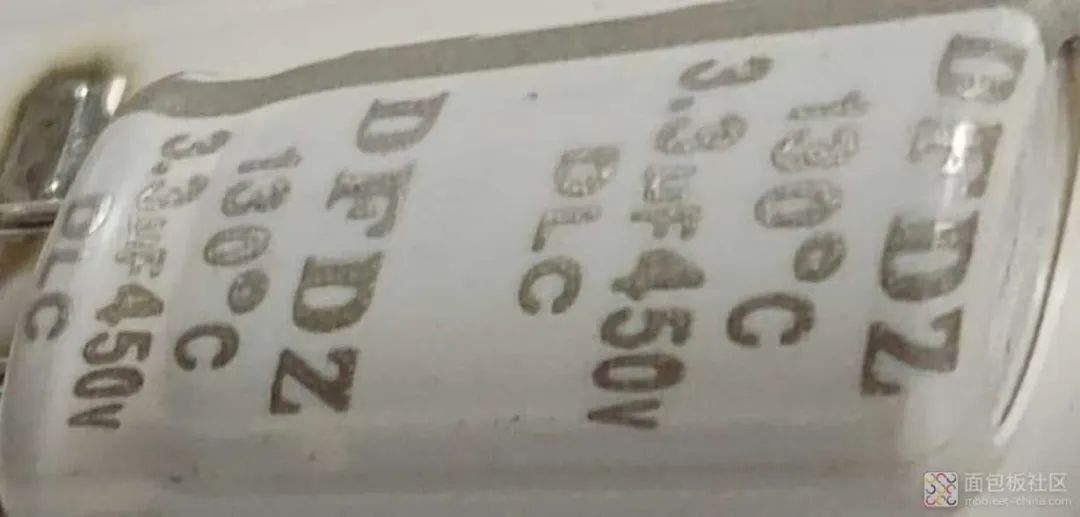

外围只需要一个电解电容，一颗电阻，一个电感
典型原理图如下
四.总结
1.原来的灯,缺点是走线没有卡槽容易压坏。优点是多层面板，金属外壳厚度还算可以。
2.新买的灯，更便宜，缺点是塑料外壳，金属外壳减薄。优点是更简洁，无环绕走线，新的LED颗粒，集成带整流的恒流源,无需外置电源。
