在本文中，将带大家一起探索741运算放大器的硅晶片，深入了解其工作原理，并解释如何利用硅材料构建复杂电路。
采用TO-99金属封装的741运算放大器
研究始于一个金属封装的741运算放大器，如上图所示。用钢锯切开顶部后，我们可以看到内部微小的硅晶片（下图），通过细导线与引脚相连。
741运算放大器内部结构
这是一个TO-99金属封装，顶部已被锯开。
在显微镜下，硅芯片的细节清晰可见，如下所示。初看之下，芯片仿佛是一个令人费解的迷宫，但本文将揭示晶体管、电阻和电容是如何在芯片上形成的，并解释它们如何组合构成运算放大器。
741运算放大器晶片照片
运算放大器是模拟电路中的关键组件。它接收两个输入电压，将它们相减，将差值放大（放大倍数可达100,000或更高），并将结果以电压形式输出。
如果你学习过模拟电路，对运算放大器一定不陌生，但对于其他人来说，这可能是一个奇怪且看似无用的装置。
我们真的需要经常对两个电压进行减法运算吗？如此高的放大倍数又有何意义：1伏特的输入难道会让运算放大器产生强大的电流输出吗？
答案在于反馈机制：通过引入反馈信号，输出可以得到合理的值，而高放大倍数则使电路性能更加稳定。
运算放大器可用于实现放大器、滤波器、积分器、微分器等多种电路，运算放大器无处不在：计算机的电源利用运算放大器进行稳压；手机使用运算放大器对音频信号、相机信号和广播蜂窝信号进行滤波和放大。
集成电路中的NPN晶体管
如果你学过电子学，可能见过类似下图的NPN晶体管示意图，展示了晶体管的集电极（C）、基极（B）和发射极（E）。该示意图将晶体管描绘为两层N型硅中间夹着一层P型硅的三明治结构，这种N-P-N结构构成了NPN晶体管。然而，芯片上的晶体管与这种示意图截然不同，基极甚至通常不在中间位置！

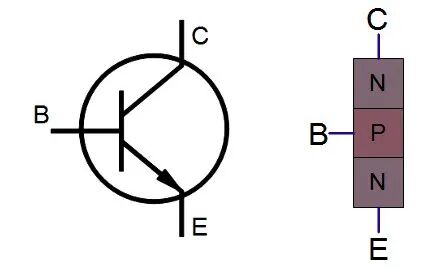

NPN晶体管符号和简化结构。
下图展示了741运算放大器中一个晶体管在芯片上的实际形态。不同的棕色和紫色区域代表经过不同掺杂处理的硅，形成了N型和P型区域。淡黄色区域是芯片硅层上方的金属层，用于连接集电极、发射极和基极。
照片下方是一个横截面图，大致展示了晶体管的构造方式。实际结构远比书本中的N-P-N三明治复杂，但仔细观察发射极（E）下方的垂直横截面，仍可找到构成晶体管的N-P-N结构。发射极（E）导线连接到N+型硅，其下方是连接到基极触点（B）的P型层，再下方是间接连接到集电极（C）的N+型层。晶体管周围环绕着一个P+环，用于将其与相邻组件隔离。
741运算放大器中NPN晶体管的结构
集成电路中的PNP晶体管
与NPN晶体管的垂直结构不同，PNP晶体管采用水平（横向）的P-N-P三明治结构。
下图展示了741运算放大器中的一个PNP晶体管及其硅结构的横截面图。请注意，尽管基极的金属触点位于晶体管边缘，但它通过N型和N+型区域与集电极和发射极之间的有源环实现了电气连接。
741运算放大器中PNP晶体管的结构
741运算放大器的输出晶体管比其他晶体管更大，并且具有不同的结构，以实现大电流输出。
输出晶体管必须能够支持25毫安的电流，而内部晶体管的电流仅为微安级别。下图展示了其中一个输出晶体管，其发射极和基极采用了多个交错的“指状”结构，周围环绕着大面积的集电极。
741运算放大器中的大电流PNP晶体管
硅片中电阻的实现方式
电阻是模拟芯片中的关键组件。然而，集成电路中的电阻精度较低，不同芯片之间的电阻值差异可能高达50%。因此，模拟集成电路的设计通常只关注电阻的比例关系，而不依赖于电阻的绝对值，因为不同芯片之间的电阻比例几乎保持恒定。
下图展示了741运算放大器中的两个电阻，它们采用了不同的实现方式。左侧的电阻由一条蜿蜒的P型硅条构成，阻值约为5千欧。右侧的电阻是“夹断电阻”，阻值约为50千欧。在夹断电阻中，顶部的N型硅层使导电区域变得非常薄（即“夹断”），从而在相同尺寸下实现了更高的电阻值。下图中两个电阻的比例相同，但夹断电阻的阻值是前者的十倍。不过，夹断电阻的精度相对较低。
左侧是简单的“基极电阻”，右侧是“夹断电阻”
硅片中电容的实现方式
741运算放大器的电容实际上是一个由绝缘层与硅隔离的大型金属板。集成电路中电容的主要缺点是体积较大。741运算放大器中的25皮法电容虽然容量很小，但却占据了芯片面积的很大一部分。在晶片照片的中央可以看到这个电容，它是芯片上最大的结构。
集成电路组件：电流镜
模拟集成电路中存在一些常见的子电路，初次接触可能会感到困惑。在解释741运算放大器的电路之前，先简要介绍一下电流镜和差分对电路。
电流源的示意图符号
如果你看过模拟集成电路的框图，可能见过上述电流源符号，并对电流源的概念及其用途感到好奇。电流源的原理是从一个已知电流开始，通过简单的晶体管电路“克隆”出多个相同的电流。
下图展示了电流镜的实现方式。参考电流流过左侧的晶体管（在本例中，电流由电阻设定）。由于两个晶体管的发射极电压和基极电压相同，它们提供的电流也相同，因此右侧的电流与左侧的参考电流一致。（更详细的解释大家可以去搜索电流镜的原理，这里不再展开）
电流镜电路，右侧的电流复制自左侧的电流
电流镜的一个常见用途是替代电阻。如前所述，集成电路中的电阻不仅体积大，而且精度低。因此，只要有可能，使用电流镜替代电阻可以节省空间。
下图展示了741运算放大器晶片的大部分区域被多个电流镜占据。芯片上半部分中间蜿蜒的大电阻用于控制初始电流，该电流通过多个电流镜复制，为芯片的各个部分提供受控电流。使用一个大电阻和多个电流镜比使用多个大电阻更加紧凑和精确。中间的电流镜略有不同，它为输入级提供“有源负载”，以提高性能。
741运算放大器晶片，展示电流镜及控制电流的电阻
集成电路组件：差分对
你可能会好奇运算放大器是如何对两个电压进行减法运算的，因为实现减法电路并不直观。这正是差分对的任务。

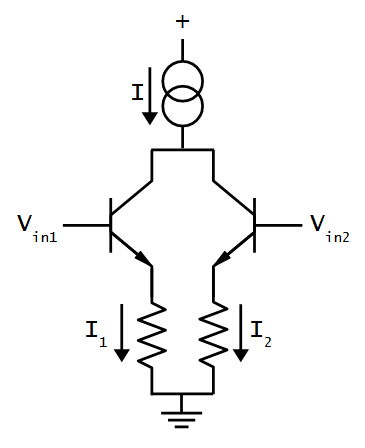

简单差分对电路的示意图
电流源为差分对提供固定电流I。如果两个输入电压相等，电流将平均分配。
上图展示了一个简单的差分对电路。关键在于顶部的电流源提供固定电流I，该电流在两个输入晶体管之间分配。如果输入电压相等，电流将平均分配到两个支路（I1和I2）。如果其中一个输入电压略高于另一个，对应的晶体管将导通更多电流，因此一个支路获得更多电流，另一个支路获得的电流减少。随着一个输入电压的持续升高，更多电流将被引入该支路。因此，差分对是一个简单而巧妙的电路，能够根据输入电压的差异分配电流。
741运算放大器的内部模块电路
接下来简要介绍741运算放大器的主要模块电路。
两个输入引脚连接到基于上述差分对的差分放大器。差分放大器的输出进入第二级（增益级），对信号进行进一步放大。最后，输出级采用大晶体管实现大电流输出，并将输出信号传送到输出引脚。

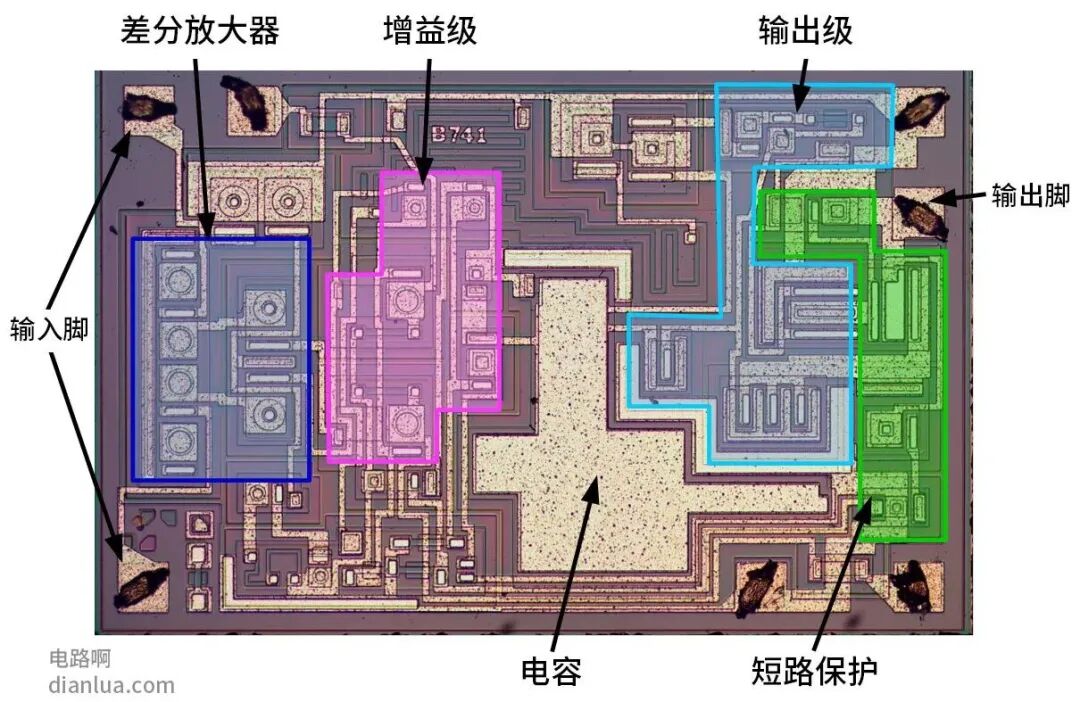

741运算放大器晶片，展示主要功能单元
741运算放大器之所以流行，部分原因是其简化的电路设计减少了元件数量，带来了诸多好处。
741运算放大器的另一个受欢迎的特性是其短路保护功能。许多集成电路在输出端意外短路时会过热并损坏，但741运算放大器包含了巧妙的电路，能够在损坏发生前关闭输出。
晶片实物与电路图对比
最后
很多人对芯片内部的电路实现没有概念，电路啊编者认为本文是一篇很好的科普文章。同时，本文没完全看懂也没关系，毕竟一般情况下不需要了解芯片内部的电路功能是怎么实现的，大家有个直观感受即可，需要用到的时候再深入了解。
尽管741运算放大器已有近50年的历史，但它展示了模拟集成电路的许多有趣特性。下次大家听音乐、打电话或使用电脑时，请想一想那些使这些设备成为可能的微小运算放大器，以及背后的741运算放大器技术。
