拆一台老旧的27寸曲面显示器：接口虽已过时，但电源板依旧值得一看！

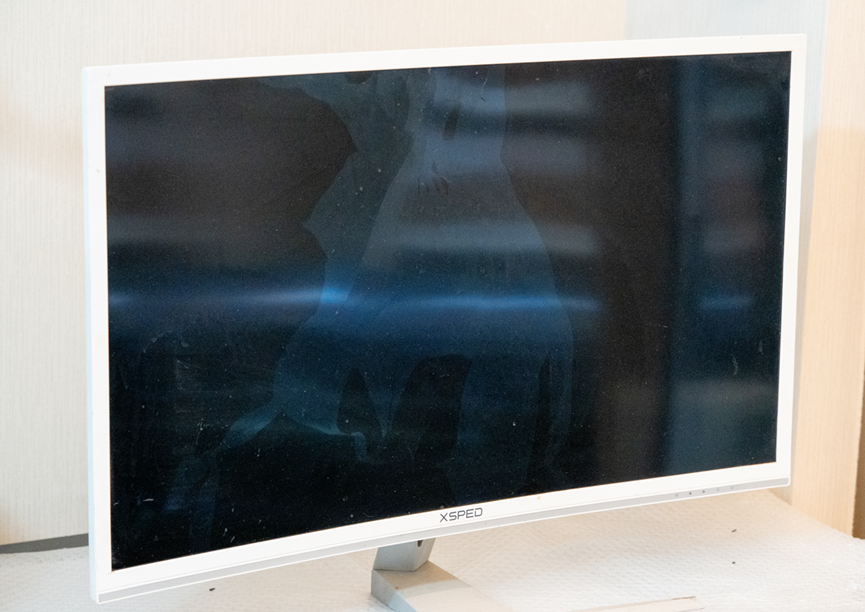

今天要拆解的是一款XSPED的27寸曲面显示器。

这也是我第一次接触到曲面显示器。

它的底部边缘有一排菜单按键。

背面的型号是X320C。

拆解过程，长话短说就是撬开塑料材质的后盖并拿掉即可。

由于显示器比较大，后壳内空间比较多，所以三块电路板布局也比较分散。

这是电源板，经典的单面板。

拆下里之后，看看细节。话说这种大批量出货的、成熟的电源板还是有一点给学习价值的。

X电容和Y电容细节、差模电感、共模电感等构成了这个电源的EMI滤波电路。

输入端采用了一个很长的电解电容，容量82uF，耐压400V，品牌是CapXon，台湾的一家电容公司的产品。

开关器件上用螺丝固定了一个热沉。

变压器特写，次级绕组共有三组输出。

这是电源板的背面，在电路板上固定了一个透明的类似麦拉片材质的薄板，用来与钣金底壳绝缘。

这是逻辑板。在主板和屏幕之间实现点屏信号的翻译。

逻辑板全貌。

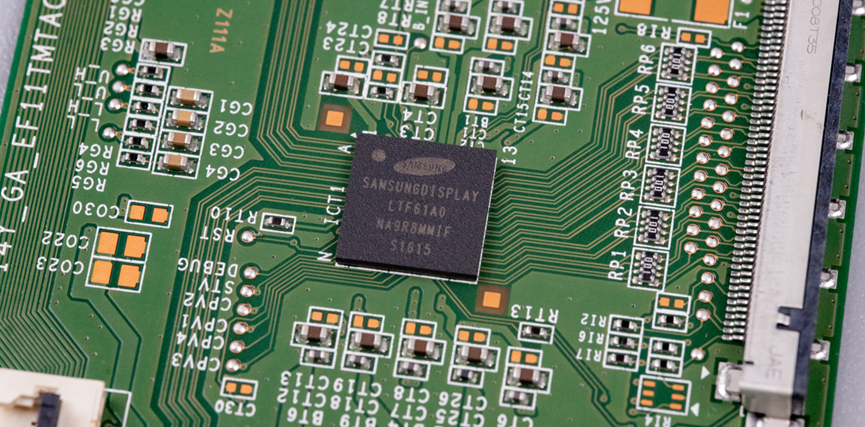

逻辑板上采用的芯片是三星的LTF61A0。

其他的电路布局布线。

这个逻辑板背面比较干净。

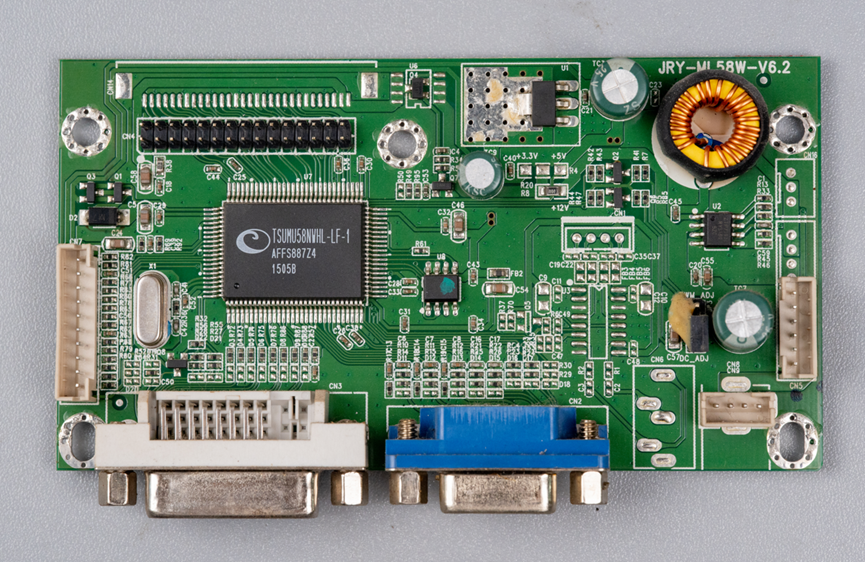

接下来看看这个显示器的主板。

这主板上用的芯片比较老了。

对外的连接器采用的是VGA和DVI，这都能看出来这个显示器有年代感了。现在的显示器一般都是DP和HDMI，这个说起来比较操蛋：显示器留的接口往往是1个DP加两个或者三个HDMI，而显卡接口往往是一个HDMI加多个DP。这就是导致装机时往往两种线都要备。当然，这个问题的根本原因还是HDMI收费。

以上就是今天的显示器拆解，东西比较老，所以除了电源，其他的分析的价值不是很高。电源板多年来都是这个样子，除了在一些特定场景下会做小型化、提高功率密度等等，绝大多数的消费电子产品，未来很多年依然会用现有的成熟电源方案。
