PCB丝印极性标记的实用设计技巧

在PCB（印刷电路板）设计领域，丝印作为电路板表面的关键元素，起着不可忽视的作用。它为工程师、生产人员以及后续的维修人员提供了元器件位号、位置、安装方向等重要信息，是保障电路板可读性与便利性的核心要素。

一个设计精良的PCB丝印标记，能显著提升工作效率，降低焊接错误风险，为电路板的生产、测试、维修等环节提供有力支持。然而，实际设计过程中，丝印极性标记却常常存在一些问题，需要我们深入探讨与改进。

在为众多客户提供DFA（设计用于装配）审核服务的实践中，我们发现工程师们的丝印极性标记习惯各异。部分工程师采用直观的 “+/-” 符号标记正负极，也有工程师使用二极管的三角形符号来表示正负极方向。然而，仍有不少标记符号存在潜在缺陷，易引发误解，给电路板的使用与维护带来困扰。

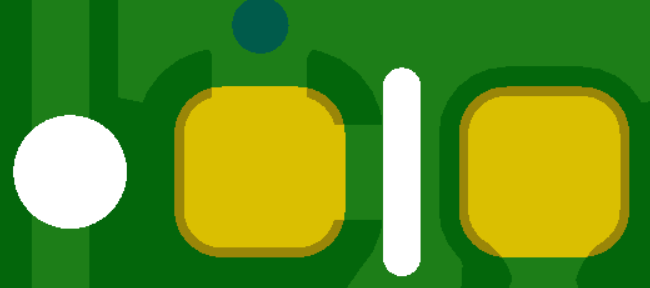

以圆点标记焊盘某一侧作为极性符号的做法较为常见，但问题在于，不同设计师对圆点所代表的极性定义不一。对于非电路板设计师而言，这种标记方式难以准确判断正负极，极易造成误解，进而影响电路板的正确安装与维修。

与圆点标记类似，这种标记方式也让使用者难以确定长线一侧焊盘是正极还是负极。此外，在实际绘制过程中，两侧丝印线可能仅存在细微长度差异，这无疑进一步加大了使用者判断极性的难度，削弱了丝印标记应有的功能。

对于有极性的插件元器件，部分设计师仅通过将其中一个过孔焊盘改为方形焊盘来表示极性。然而，引脚用方形焊盘表示PIN1与极性要求不同，这些极性脚在规格书中没有明确规定PIN1就是正极或负极。除非器件丝印有明显的不对称轮廓来辅助判断，否则对于使用而言，很难准确判断极性方向，给电路板焊接或维修带来极大不便。

为有效提升电路板的可识别和便利性，增强丝印极性标记的直观性与准确性，我们建议采用以下几种设计方式。

“+/-” 符号是大家熟知的正负极表示方式，将其明确标注在电路板上，能让使用者迅速、准确地识别正负极对应位置。这种标记方式简洁明了，符合大众的认知习惯，有效避免了因标记模糊导致的误解，为电路板的安装、测试与维修提供了有力保障。

当元器件实物上带有极性标记横线时，在PCB上相应地用横线标记极性，能够使使用者直观地判断出正负极。这种设计方式与元器件实物特征相呼应，增强了丝印标记的辨识度与可信度，有助于提高电路板的整体质量与可靠性。

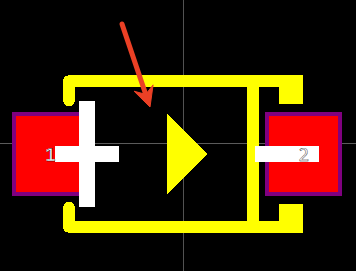

二极管的导通符号是一个直观的极性表示方法。通过使用二极管的三角形符号标记极性，使用者可以轻松地根据导通方向确定正负极。这种标记方式不仅符合电子行业的专业规范，而且能够为工程师和生产人员提供清晰、准确的指导，确保电路板的正确安装与焊接。

针对非完全对称的极性插件，添加其实物丝印外框是一种有效的辅助判断手段。通过这种方式，使用者可以根据丝印外框的形状与方向，准确地了解元器件的安装方向，进而确定极性。这不仅提升了极性判断的效率，还增强了电路板设计的规范性与专业性。

综上所述，采用更直观、清晰的丝印标记极性设计，对于简化PCB制造和测试过程、提升PCB整体质量具有重要意义。由此我们希望上述技巧能为您的电路板设计提供有益的参考与借鉴。
