你有没有想过，5G 手机能同时连接 WiFi、打电话、定位，还能跑满 1Gbps 速率，背后靠的是什么？答案就是射频前端模块（RFFE） —— 它就像手机的 “信号引擎”，负责发射和接收射频信号，是 5G 通信的核心硬件。
Skyworks Solutions 发布的《RF Front End Module Architectures for 5G》一文，详细拆解了 RFFE 的设计原理，但满是专业术语和公式，普通人很难看懂。本文把复杂理论转化为 “大白话”，结合真实案例，让你轻松搞懂 5G RFFE 的核心逻辑。
No.1 先搞懂：5G RFFE 为啥这么复杂？
1. 5G 的 “硬核需求” 逼着 RFFE 升级
和 4G 相比，5G 对信号的要求堪称 “苛刻”：
-
速率要快：从 100Mbps 跳到 1Gbps，需要信道带宽从 20MHz 扩展到 100MHz； -
覆盖要广：既要支持城市里的 Sub-6GHz 频段，又要兼容偏远地区的 4G 重耕频段； -
功能要多：同时兼容 5G、WiFi6、蓝牙、GPS、UWB（超宽带定位），相当于 “一台设备里装了多个信号发射器”。
2. 一张图看懂 RFFE 的 “复杂构成”
图 1（4G/5G RF 前端 diagram）清晰展示了 RFFE 的 “全家福”：
-
6-8 根天线：负责信号收发，数量是 4G 手机的 2-3 倍； -
多个射频模块：5G NR、4G LTE、WiFi6 等各自的信号处理单元； -
核心组件：功率放大器（PA）、滤波器、开关、调谐器，就像 “信号链条上的关键齿轮”。
3. 真实痛点案例：多信号共存的 “干扰噩梦”
某手机厂商曾遇到一个问题：手机开启 5G 和 WiFi6 后，WiFi 速率突然下降 30%。排查后发现，是 5G 的 Band 41 频段和 WiFi 的 2.4GHz 频段相互干扰 —— 这就是 5G RFFE 最头疼的 “共存问题”，也是设计的核心难点。
No.2 5G RFFE 核心组件
5G RFFE 的本质是 “模块化集成”，每个组件都有明确分工，就像工厂里的不同车间。结合图 3（LTE 4G/5G 前端模块典型结构），我们逐一拆解：
（一）功率放大器（PA）：信号的 “发动机”
功率放大器PA把手机基带的弱信号放大，变成能远距离传输的强信号，相当于 “给信号加力”。
- 核心要求
既要放大信号（5G HPUE 要求天线端口功率达 26dBm，相当于小路由器的发射功率），又不能失真（否则会干扰其他信号）。 - 关键技术案例
-
Doherty PA：华为 Mate 50 的 5G 模块用了这种技术，在低功率时效率达 50%，高功率时达 40%，兼顾续航和信号强度；
-
包络跟踪（ET）PA：苹果 iPhone 14 的 A16 芯片搭配 ET 技术，动态调整 PA 供电电压 —— 信号强时给高电压，信号弱时给低电压，让 PA 效率提升 15%，续航多 1 小时。
（二）滤波器：信号的 “守门员”
- 两种核心类型（对应图 11、12）
类型 通俗特点 应用案例 SAW 滤波器 成本低、适合中低频 4G 重耕频段（如 Band 8，900MHz） BAW 滤波器 抗干扰强、适合高频 5G 新频段（如 n77/n78，3.3-4.2GHz）
- 应用案例
高通骁龙 X70 调制解调器搭配 BAW 滤波器，能让 5G 信号在 WiFi6 密集的写字楼里，抗干扰能力提升 20%，下载速率稳定在 800Mbps 以上。
（三）RF 开关：信号的 “交通指挥员”
- 核心要求
：切换速度快（微秒级）、信号损失小（插入损耗 < 0.5dB）、抗干扰强。 - 技术案例
Skyworks 的 SOI 开关（对应图 10），被广泛用于小米 14、OPPO Find X7 等手机，能支持 10 个以上频段的快速切换，切换时信号中断时间 < 1 毫秒，用户几乎感觉不到。
（四）天线调谐器：信号的 “优化器”
- 应用案例
某安卓旗舰手机曾遇到 “低频段信号弱” 的问题，在天线处增加调谐器后（对应图 15），600-900MHz 频段的天线效率从 40% 提升到 65%，农村地区的 5G 信号接收能力提升 30%。
（五）包络跟踪器（ET）：效率的 “节能大师”
- 实测案例
三星 S24 Ultra 的 5G 模块用了 ET 技术，在同样的 5G 信号强度下，比没有 ET 的手机省电 25%，连续 5G 上网时间从 8 小时延长到 10 小时。
No.3 5G 部署关键场景：NSA 和 SA 的 “信号差异”
5G 有两种部署模式，RFFE 的设计也不同，用通俗的例子就能看懂：
1. NSA（非独立组网）：“4G 搭台，5G 唱戏”
- RFFE 要求
：同时支持 4G 和 5G 信号，需要双射频模块协同，比如 iPhone 12 初期的 5G 就是这种模式。 - 真实案例
：2021 年国内 5G 刚普及，中国移动的 NSA 网络中，手机 RFFE 需要同时处理 4G 的 Band 3 和 5G 的 n78 频段，通过双工器隔离信号，避免干扰。
2. SA（独立组网）：“纯 5G 专属通道”
- RFFE 要求
：全频段覆盖，支持 100MHz 带宽，比如华为 Mate 60 的 5G 模块就是纯 SA 设计。 - 优势案例
：在深圳的 SA 网络下，Mate 60 的 5G 下载速率达 1.2Gbps，比 NSA 模式快 50%，因为 RFFE 不需要兼顾 4G 信号，效率更高。
No.4 5G RFFE 最头疼的问题：干扰抑制
多信号共存必然带来干扰，RFFE 的核心设计目标之一就是 “防干扰”。结合真实案例和图示，看看怎么解决：

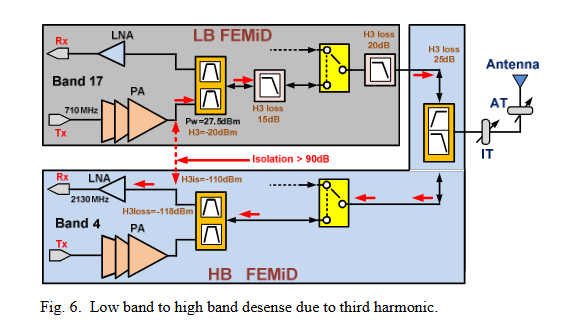

1. 三次谐波干扰
- 解决案例
OPPO Find X7 用了 “BAW 滤波器 + 屏蔽罩” 方案，让谐波衰减 95dB（相当于干扰信号缩小到原来的 1/3000），完美解决这个问题。
2. 互调失真干扰
- 解决案例
小米 14 的 RFFE 采用 “高线性度 SOI 开关”，开关的 IIP3（线性度指标）达 87.5dBm，能有效抑制互调失真，让 5G 和 WiFi6 共存时互不影响。
No.5 实测数据说话：5G RFFE 的性能底线
厂商设计 RFFE 时，会用实测数据验证性能，以下是某旗舰手机 n41 频段的实测结果（对应表 II），看看 “合格的 5G RFFE” 该达到什么水平：
|
|
|
|
|
|
|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
对比案例：
-
合格的 5G 手机：在信号弱的地下室，接收灵敏度 - 118dBm/Hz，能正常通话和上网； -
不合格的手机：接收灵敏度 - 110dBm/Hz，会出现通话卡顿、上网掉线。
总结：5G RFFE 的未来趋势
5G RFFE 的设计核心的是 “平衡”—— 平衡性能与功耗、平衡多信号共存与干扰、平衡成本与集成度。未来的发展方向很明确：
-
更集成：把多个组件集成到一个芯片（如 FEMiD），减少手机内部空间占用； -
更智能：通过 AI 算法动态调整组件参数，比如根据环境信号强度优化 PA 功率； -
更宽频：支持更多频段，实现 “一部手机全球通用”。
其实 5G RFFE 离我们并不远 —— 你手机的信号强度、续航时间、上网速率，都和它息息相关。下次手机信号不好时，或许可以想想：是不是 RFFE 的某个 “组件” 在 “罢工”？
