CoWoS、SoIC、FOPLP起飞，检量测设备含金量暴增

随着台积电2纳米制程于2025年底进入量产，半导体产业竞争焦点正从单纯的「晶体管微缩」，转向以异质整合为核心的「系统级封装」。展望2026年至2027年，中国台湾地区半导体产业将迎来由CoWoS、SoIC以及面板级封装（FOPLP）驱动的第二波成长高峰，而隐藏在其后的「检测量测设备」则成为决定毛利率与良率的胜负手。

CoWoS、SoIC、FOPLP起飞，检量测设备含金量暴增图2

检量测设备是决定半导体毛利与良率的关键。图／美联社

根据IDC与SEMI最新预测，2026年全球封测市场年增长率将达11％，其中先进封装的贡献度将首次超过传统封测。台积电作为产业领头羊，其CoWoS月产能预计在2026年突破11万片，有望达到12万片规模。

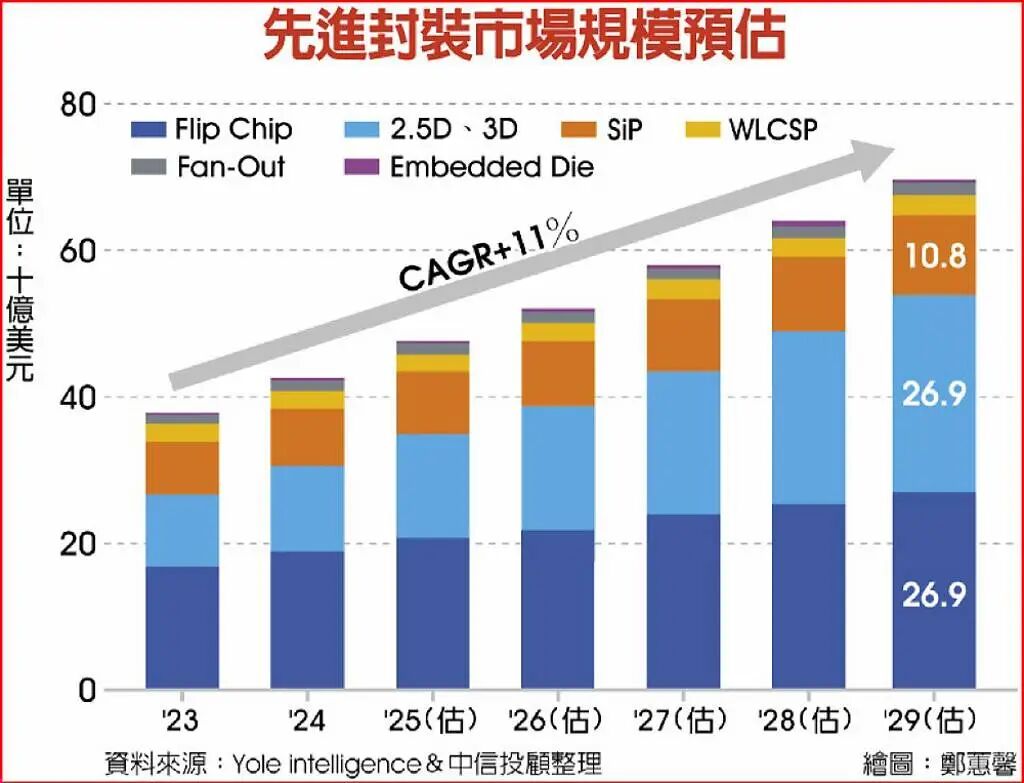

CoWoS、SoIC、FOPLP起飞，检量测设备含金量暴增图3

更值得关注的是2027年的趋势：玻璃基板（Glass Substrate）与面板级封装（FOPLP）商业化进程。随着AI芯片面积持续扩大，传统硅中介层面临尺寸限制，2027年预计将成为玻璃基板进入高产量制造（HVM）的转折点。这不仅是制程的改变，更是供应链的洗牌，中国台湾地区OSAT大厂如日月光、矽品已积极布局，预计2026年下半年订单将开始显著放量。

检测量测设备为高成长的「良率守护者」，先进封装层数增加（3D堆叠）、TSV孔径缩小，使制造过程中容错率趋近于零。这带动检测量测设备爆发性需求。数据显示，全球先进封装检测量测设备市场规模预计从2025年8.9亿美元，增长至2027年10.6亿美元。

在2026～2027年，中国信托证券投顾观察到三个关键趋势：

第一，AI赋能检测：为了处理数以万计的微小焊点与裂缝，AI驱动的自动光学检测（AOI）将成为标配，检测精准度预计提升28％。

第二，3D计量需求：随着Hybrid Bonding（混合键合）技术成熟，对于晶圆表面纳米级平整度的计量需求，将推动高端3D检测设备需求提升。

第三，本土化设备：中国台湾地区设备厂商正加速从「后段传统检测」渗透进「前段先进检测」。预计到2026年，中国台湾地区本土设备商在2.5D、3D封装线的渗透率有望从目前15％提升至25％。

寻找「含金量」最高的核心供应链，2026年至2027年，投资逻辑应从「产能规模」转向「技术门槛」。台积电已凭借CoWoS实际掌握封装市场定价权，而中国台湾地区的检测量测设备商若能切入玻璃基板或SoIC的检测环节，其毛利率表现将优于传统硬件厂商，中国台湾地区半导体产业在未来将不再只是代工重镇，更是全球AI算力落地的「品质管控中心」。
