概述
无刷直流电机（BLDC）的无传感器控制技术是现代电机控制领域的重要技术方向，通过检测反电动势过零点来确定转子位置，实现无位置传感器的精确控制。本文将基于HPMicro SDK中的bldc_over_zero示例，详细介绍BLDC电机的无传感器过零控制技术，包括控制原理、软件架构和实际应用。
1. BLDC无传感器控制基础理论
1.1 反电动势产生机理与数学模型

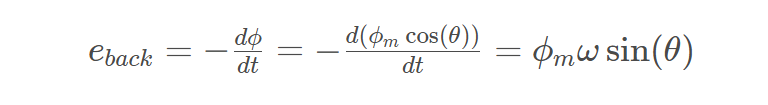

当BLDC电机转动时，转子永磁体在定子绕组中运动，根据法拉第电磁感应定律产生反电动势。这一现象的物理本质是磁通量的时间变化率：
其中：
ϕm 为磁链幅值，取决于永磁体强度和绕组匝数 ω 为转子电角速度 θ 为转子电角度位置

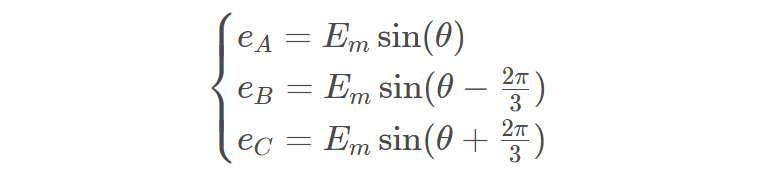

三相反电动势表达式：
对于理想的三相BLDC电机，三相反电动势具有120°相位差：
其中
为反电动势幅值。
反电动势常数的物理意义：
反电动势常数 Ke 与电机的物理结构密切相关：
其中：
N 为每相串联导体数
Br 为永磁体剩磁密度 l 为导体有效长度 r 为电机半径
1.2 过零检测的物理原理与数学推导
悬浮相电压的构成：
在三相BLDC电机的六步换相控制中，任意时刻都有一相处于悬浮状态（未导通）。该相的端电压由反电动势和中性点电压共同决定：
中性点电压的计算：
理论上，三相中性点电压为：
但在实际系统中，无法直接测量中性点电压。HPM MCL库采用"虚拟中性点"方法，通过导通两相的电压均值来估算：
过零点的数学条件：
当悬浮相反电动势过零时：
即：
30度延迟的理论依据：
过零点对应转子磁极轴线与定子绕组轴线垂直的瞬间，此时转子位于两个换相点的中间位置。为获得最大转矩，需要在过零点后延迟30°电角度再进行换相：
对应的时间延迟为：
其中
为上一次换相间隔时间。
1.3 六步换相序列的理论基础
换相序列的磁场原理：
六步换相控制的本质是在定子中产生旋转磁场，与转子永磁体相互作用产生转矩。每个换相步骤对应60°电角度的磁场位置：

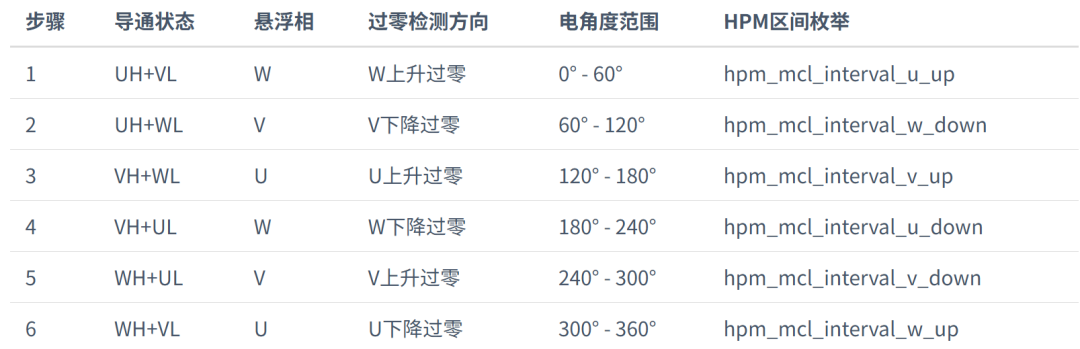

换相序列与过零检测的对应关系：
磁通链与转矩分析：
在每个换相区间内，转矩可表示为：
其中：
P 为极对数 ϕpm 为永磁磁链 Ia 为相电流幅值 θe 为转子电角度 θi 为电流矢量角度
为获得最大转矩，需要保持，这正是 30° 延迟换相的理论依据。
2. 软件架构分析
2.1 系统架构概述
2.2 核心数据结构
系统使用hpm_mcl_over_zero_cfg_t结构体封装过零控制相关数据：
typedef struct hpm_mcl_over_zero_cfg {int32_t adc_u; // U相ADC采样值int32_t adc_v; // V相ADC采样值int32_t adc_w; // W相ADC采样值uint32_t number_consecutive_zeros; // 连续过零次数uint32_t delay_degree_30; // 30度延迟值uint32_t interval_tick; // 换相间隔时间hpm_mcl_dir_t motor_dir; // 电机方向hpm_mcl_over_zero_interval_t next_interval; // 下一换相区间uint8_t pole_num; // 极对数float loop_time_in_sec; // 控制周期hpm_mcl_over_zero_fsm_t fsm; // 状态机} hpm_mcl_over_zero_cfg_t;
2.3 关键参数配置
电机物理参数：
sensorless_cfg.pole_num = MOTOR0_POLE_PAIR; // 极对数：2sensorless_cfg.loop_time_in_sec = 0.0001; // 控制周期：100μssensorless_cfg.motor_dir = motor_dir; // 电机方向
PI控制器参数：
pi_para.kp = PI_P_VAL; // 比例系数：124pi_para.ki = PI_I_VAL; // 积分系数：0.15pi_para.integral_max = PI_PWM_OUT_MAX; // 积分限幅pi_para.output_max = PI_PWM_OUT_MAX; // 输出限幅
速度滤波参数：
speed_para.filter_coef = 0.0304; // 滤波系数（100Hz）speed_para.kp = 0.2814; // 速度环比例系数speed_para.ki = 0.0145; // 速度环积分系数
3. 外设初始化详解
3.1 ADC外设初始化
ADC用于采集三相电压信号，实现反电动势检测：
void adc_init(void){adc_config_t cfg;adc_channel_config_t ch_cfg;// ADC基本配置cfg.module = BOARD_BLDC_ADC_MODULE;cfg.config.adc12.res = adc12_res_12_bits; // 12位分辨率cfg.config.adc12.conv_mode = adc12_conv_mode_preemption; // 抢占模式cfg.config.adc12.adc_clk_div = 2; // 时钟分频cfg.config.adc16.res = adc16_res_16_bits; // 16位分辨率cfg.config.adc16.conv_mode = adc16_conv_mode_preemption; // 抢占模式cfg.config.adc16.adc_clk_div = adc16_clock_divider_4; // 时钟分频// 初始化三相ADChpm_adc_init(&cfg);}
ADC触发配置：
void init_trigger_cfg(uint8_t trig_ch, bool inten){adc_pmt_config_t pmt_cfg;pmt_cfg.config.adc12.trig_ch = trig_ch; // 触发通道pmt_cfg.config.adc12.trig_len = BOARD_BLDC_ADC_PHASE_PREEMPT_TRIG_LEN;pmt_cfg.config.adc12.adc_ch[0] = BOARD_BLDC_ADC_PHASE_CH_U; // U相通道pmt_cfg.config.adc12.adc_ch[1] = BOARD_BLDC_ADC_PHASE_CH_V; // V相通道pmt_cfg.config.adc12.adc_ch[2] = BOARD_BLDC_ADC_PHASE_CH_W; // W相通道hpm_adc_set_preempt_config(&pmt_cfg);}
3.2 PWM外设初始化
PWM负责产生六步换相所需的驱动信号：
PWM模块初始化：
void pwm_init(void){pwm_cmp_config_t cmp_config[3] = {0};pwm_config_t pwm_config = {0};// 停止PWM计数器pwm_stop_counter(MOTOR0_BLDCPWM);// 设置PWM重载值pwm_set_reload(MOTOR0_BLDCPWM, 0, PWM_RELOAD);pwm_set_start_count(MOTOR0_BLDCPWM, 0, 0);// 配置比较器cmp_config[0].mode = pwm_cmp_mode_output_compare;cmp_config[0].cmp = PWM_RELOAD >> 1; // 50%占空比cmp_config[0].update_trigger = pwm_shadow_register_update_on_shlk;// PWM输出配置pwm_config.enable_output = true;pwm_config.dead_zone_in_half_cycle = 0; // 无死区时间pwm_config.invert_output = false;// 配置所有PWM通道pwm_setup_waveform(MOTOR0_BLDCPWM, BOARD_BLDC_UH_PWM_OUTPIN, &pwm_config, cmp_index, cmp_config, 2);// ... 其他五个通道配置}
关键配置参数说明：
- PWM频率
： PWM_FREQUENCY = 20000(20kHz) - 重载值
： PWM_RELOAD = (motor_clock_hz/PWM_FREQUENCY) - 1 - 强制输出模式
：初始状态下所有PWM输出强制为0
3.3 定时器初始化
定时器用于控制算法的周期执行：
void timer_init(void){gptmr_channel_config_t config;// 时钟配置clock_add_to_group(BOARD_BLDC_TMR_CLOCK, 0);gptmr_channel_get_default_config(BOARD_BLDC_TMR_1MS, &config);// 定时器参数配置config.reload = SENSORLESS_TMR_RELOAD + 1; // 重载值config.cmp[0] = SENSORLESS_TMR_RELOAD; // 比较值// 使能中断gptmr_enable_irq(BOARD_BLDC_TMR_1MS, GPTMR_CH_CMP_IRQ_MASK(BOARD_BLDC_TMR_CH, BOARD_BLDC_TMR_CMP));gptmr_channel_config(BOARD_BLDC_TMR_1MS, BOARD_BLDC_TMR_CH, &config, true);intc_m_enable_irq_with_priority(BOARD_BLDC_TMR_IRQ, 1);}
定时器参数计算：
4. 软件结构框架
4.1 状态机设计
系统采用状态机管理过零控制流程：
状态定义：
typedef enum {hpm_mcl_over_zero_fsm_init = 0, // 初始化状态hpm_mcl_over_zero_fsm_location = 1, // 定位状态hpm_mcl_over_zero_fsm_running = 2 // 运行状态} hpm_mcl_over_zero_fsm_t;
4.2 初始化流程
步骤1：硬件初始化
board_init(); // 板级初始化motor_clock_hz = clock_get_frequency(BOARD_BLDC_QEI_CLOCK_SOURCE);init_pwm_pins(MOTOR0_BLDCPWM); // PWM引脚初始化init_motor_over_zero_sensorless_adc_pins(); // ADC引脚初始化
步骤2：外设初始化
pwm_init(); // PWM初始化adc_init(); // ADC初始化timer_init(); // 定时器初始化
步骤3：控制参数初始化
init_over_zero_para(&sensorless_cfg); // 过零控制参数初始化4.3 运行时框架
// 主循环：速度变化控制while (1) {motor_run = true;if (isadd) {user_setspeed++; // 加速} else {user_setspeed--; // 减速}board_delay_ms(100);}// 定时器中断：控制算法执行void isr_gptmr(void){step_delay = hpm_mcl_over_zero_step_get(&sensorless_cfg); // 获取换相步骤if (motor_run == true) {speed_para.speed = hpm_mcl_over_zero_cal_speed(&sensorless_cfg); // 计算速度current_speed = hpm_mcl_over_zero_speed_filter(&speed_para); // 速度滤波pi_para.target = user_setspeed; // 设置目标速度pi_para.cur = current_speed; // 当前速度hpm_mcl_over_zero_pi_contrl(&pi_para); // PI控制block_pwm_out = pival_to_pwmoutput(pi_para.outval); // 转换为PWM输出bldc_block_motor0_duty_set(block_pwm_out); // 设置PWM占空比hpm_mcl_over_zero_pwm_ctrl(BLDC_MOTOR0_INDEX, step_delay); // PWM控制输出}}
5. HPM MCL过零检测算法深度分析
5.1 HPM MCL过零检测的核心实现
虚拟中性点计算方法：
HPM MCL库采用创新的虚拟中性点方法，简化了过零检测的复杂度：
// 核心检测函数中的关键代码int8_t hpm_mcl_over_zero_step_get(hpm_mcl_over_zero_cfg_t *cfg){int32_t adc_over_zero_u, adc_over_zero_v, adc_over_zero_w;// 计算三相虚拟中性点电压adc_over_zero_u = (cfg->adc_w + cfg->adc_v) >> 1; // U相过零检测用adc_over_zero_v = (cfg->adc_w + cfg->adc_u) >> 1; // V相过零检测用adc_over_zero_w = (cfg->adc_u + cfg->adc_v) >> 1; // W相过零检测用}
检测原理解析：
当检测U相过零时，U相悬浮，用V相和W相电压的均值作为中性点 比较：
的符号变化过零条件：该值从正变负或从负变正
5.2 三状态机的深度实现分析
5.2.1 初始化状态（hpm_mcl_over_zero_fsm_init）
case hpm_mcl_over_zero_fsm_init:cfg->last_interval = hpm_mcl_interval_init;cfg->delay_degree_30 = 0;cfg->number_consecutive_zeros_w = 0;cfg->adc_zero_ph = 0; // 过零检测阶段标志cfg->last_interval_tick = 0;cfg->number_consecutive_zeros = 0;cfg->interval_tick = 0;cfg->speed_tick = 0;cfg->interval = hpm_mcl_interval_init;cfg->fsm = hpm_mcl_over_zero_fsm_location; // 转入定位状态break;
初始化的关键参数：
adc_zero_ph：过零检测阶段标志，用于多阶段验证 number_consecutive_zeros：连续过零检测计数器 delay_degree_30：30度延迟计数器
5.2.2 定位状态（hpm_mcl_over_zero_fsm_location）
定位阶段采用三阶段验证机制，确保初始转子位置检测的可靠性：
case hpm_mcl_over_zero_fsm_location:adc_over_zero_w = (cfg->adc_u + cfg->adc_v) >> 1; // 计算W相虚拟中性点if (cfg->adc_zero_ph == 0) {// 第一阶段：等待W相反电动势从负变正if (adc_over_zero_w - cfg->adc_w > 0) {cfg->number_consecutive_zeros_w++;if (cfg->number_consecutive_zeros_w > HPM_OVER_ZERO_INIT_FILTER_TIMES) {cfg->adc_zero_ph = 1; // 进入第二阶段cfg->number_consecutive_zeros_w = 0;}} else {cfg->number_consecutive_zeros_w = 0;return -1; // 继续等待}} else if (cfg->adc_zero_ph == 1) {// 第二阶段：再次检测过零，确保稳定if (adc_over_zero_w - cfg->adc_w > 0) {cfg->number_consecutive_zeros_w++;if (cfg->number_consecutive_zeros_w > HPM_OVER_ZERO_INIT_FILTER_TIMES) {cfg->adc_zero_ph = 2; // 进入第三阶段}} else {cfg->number_consecutive_zeros_w = 0;return -1;}} else if (cfg->adc_zero_ph == 2) {// 第三阶段：定位完成，设置初始换相区间cfg->last_interval = hpm_mcl_interval_w_down;cfg->interval = cfg->last_interval;cfg->next_interval = hpm_mcl_interval_w_down;// 根据电机方向设置下一个换相区间if (cfg->motor_dir == hpm_motor_dir_forward) {cfg->next_interval = (cfg->interval % 6) + 1;} else {cfg->next_interval -= 1;if (cfg->next_interval == 0) {cfg->next_interval = hpm_mcl_interval_u_up;}}cfg->fsm = hpm_mcl_over_zero_fsm_running; // 转入运行状态}break;
定位算法的关键特点：
- 连续性验证：
HPM_OVER_ZERO_INIT_FILTER_TIMES = 15，需连续15次检测到相同结果 - 二次确认机制：确保转子位置检测的准确性
- 方向适应：根据电机方向设置不同的换相序列
5.2.3 运行状态（hpm_mcl_over_zero_fsm_running）
运行状态是核心算法，实现六步换相的过零检测：
case hpm_mcl_over_zero_fsm_running:cfg->interval_tick++; // 换相间隔计时cfg->delay_degree_30++; // 30度延迟计时// 计算三相虚拟中性点adc_over_zero_u = (cfg->adc_w + cfg->adc_v) >> 1;adc_over_zero_v = (cfg->adc_w + cfg->adc_u) >> 1;adc_over_zero_w = (cfg->adc_u + cfg->adc_v) >> 1;// 根据当前区间和电机方向进行过零检测switch (HPM_OVER_ZERO_INDEX_GET(cfg->next_interval, cfg->motor_dir)) {case HPM_OVER_ZERO_INDEX_GET(hpm_mcl_interval_w_down, hpm_motor_dir_forward):if (adc_over_zero_w - cfg->adc_w > 0) { // W相从负过零到正cfg->number_consecutive_zeros++;} else {cfg->number_consecutive_zeros = 0;}break;case HPM_OVER_ZERO_INDEX_GET(hpm_mcl_interval_w_up, hpm_motor_dir_forward):if (adc_over_zero_w - cfg->adc_w < 0) { // W相从正过零到负cfg->number_consecutive_zeros++;} else {cfg->number_consecutive_zeros = 0;}break;// ... 其他五个区间的检测逻辑}// 过零检测成功处理if (cfg->number_consecutive_zeros >= HPM_OVER_ZERO_FILTER_TIMES) {cfg->number_consecutive_zeros = 0;cfg->last_interval_tick = cfg->interval_tick; // 保存上次换相间隔cfg->interval_tick = 0; // 重置计数器cfg->delay_degree_30 = HPM_OVER_ZERO_FILTER_TIMES; // 设置30度延迟// 计算下一个换相区间if (cfg->motor_dir == hpm_motor_dir_forward) {cfg->next_interval = (cfg->interval % 6) + 1;} else {cfg->next_interval -= 1;if (cfg->next_interval == 0) {cfg->next_interval = hpm_mcl_interval_u_up;}}}// 30度延迟判断和换相执行if (cfg->delay_degree_30 > (cfg->last_interval_tick >> 1)) {cfg->speed_tick = cfg->last_interval_tick; // 保存速度计算用数据cfg->interval = cfg->next_interval; // 执行换相}break;
运行状态的关键算法：
1. 双重计时器机制：
interval_tick：换相间隔计时器
delay_degree_30：30度延迟计时器
2. 过零检测的数学条件：
5.3 HPM MCL的高精度速度计算算法
理论基础与数学推导：
基于换相间隔时间计算电机转速的数学模型：
HPM MCL库的实际实现：
float hpm_mcl_over_zero_cal_speed(hpm_mcl_over_zero_cfg_t *cfg){// 原始实现：基于换相间隔计算转速return ((float)((60.0f / cfg->pole_num) / 360.0f))/(cfg->loop_time_in_sec * (cfg->speed_tick + 1));}
算法分析与优化：
单位统一化：
其中：
：将每分钟转数转换为每秒转数 ：采样周期（秒） ：换相间隔的采样次数
精度优化技巧：
使用 speed_tick + 1避免除零错误通过 last_interval_tick保存上次有效测量值采用浮点运算提高计算精度
速度计算的时序分析：
5.4 HPM MCL的高级PI控制算法
双环PI控制系统架构：
HPM MCL实现了双层PI控制系统：外环PI控制器 + 内环PWM输出控制。
外环：速度PI控制器：
float hpm_mcl_over_zero_speed_filter(hpm_mcl_over_zero_spd_para_t *par){float portion_asp = 0;float portion_asi = 0;// 低通滤波器预处理par->err = par->speed - par->speedout;par->err_last = par->filter_coef * par->err + (1 - par->filter_coef) * par->err_last;// PI控制计算portion_asp = par->kp * par->err_last; // 比例项portion_asi = par->ki * par->err_last; // 积分项portion_asi += par->mem; // 积分累加// 积分限幅if (portion_asi > par->integral_max) {portion_asi = par->integral_max;} else if (portion_asi < par->integral_min) {portion_asi = par->integral_min;}par->mem = portion_asi;// 组合PI输出portion_asi += portion_asp;// 输出限幅if (portion_asi > par->output_max) {portion_asi = par->output_max;} else if (portion_asi < par->output_min) {portion_asi = par->output_min;}par->speedout = portion_asi;return par->speedout;}
内环：PWM占空比PI控制器：
float hpm_mcl_over_zero_pi_contrl(hpm_mcl_over_zero_pi_para_t *par){float result = 0;float curerr = 0;float portion_asp = 0;float portion_asi = 0;curerr = par->target - par->cur; // 计算误差portion_asp = curerr * par->kp; // 比例项portion_asi = curerr * par->ki + par->mem; // 积分项// 积分限幅（防止积分饱和）if (portion_asi < par->integral_min) {portion_asi = par->integral_min;} else if (portion_asi > par->integral_max) {portion_asi = par->integral_max;}par->mem = portion_asi;// PI输出组合result = portion_asi + portion_asp;// 输出限幅（防止PWM超出范围）if (result < par->output_min) {result = par->output_min;} else if (result > par->output_max) {result = par->output_max;}par->outval = result;return result;}
PI控制器的高级特性分析：
控制参数的自适应调优：
系统在实际应用中采用了经验参数：
// 速度环PI参数speed_para.kp = 0.2814; // 比例系数speed_para.ki = 0.0145; // 积分系数speed_para.integral_max = 1000; // 积分上限speed_para.integral_min = -1000; // 积分下限// PWM环PI参数pi_para.kp = PI_P_VAL; // 124pi_para.ki = PI_I_VAL; // 0.15pi_para.integral_max = PI_PWM_OUT_MAX; // PWM最大值pi_para.integral_min = -PI_PWM_OUT_MAX; // PWM最小值
这些参数通过大量实验优化，可以在大多数BLDC电机上直接使用。
5.5 HPM MCL的多级滤波系统
滤波系统的分层设计：
HPM MCL采用多级滤波架构，提高系统的抗干扰能力：
- 硬件滤波层：过零检测的连续性验证
- 软件滤波层：数字低通滤波器
- 控制滤波层：PI控制器的积分作用
连续性验证滤波器：
这是一种独特的数字滤波方法，通过计数器实现：
// 运行状态下的滤波参数// 初始化状态下的滤波参数// 滤注逻辑：只有连续检测到相同结果才认为有效if (zero_crossing_detected) {cfg->number_consecutive_zeros++;if (cfg->number_consecutive_zeros >= HPM_OVER_ZERO_FILTER_TIMES) {// 过零检测有效trigger_commutation();}} else {cfg->number_consecutive_zeros = 0; // 重置计数器}
传递函数分析：
连续性验证滤波器的传递函数可表示为：
其中为连续检测次数。
数字低通滤波器：

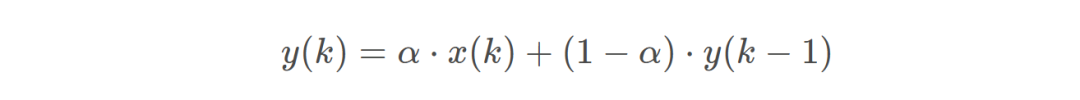

在速度环中集成的IIR低通滤波器：
截止频率计算：
滚动均值滤波器的截止频率为：
这接近于设计目标的100Hz。
滤波器的性能优化：
- 相位延迟最小化
采用一阶IIR结构减少相位延迟 - 计算复杂度优化
避免浮点乘法，使用位移操作 - 参数自适应
根据转速动态调整滤波参数
滤波器的实际效果：
- 噪声抑制
有效抑制ADC采样噪声和电磁干扰 - 过零检测稳定性
防止误判断导致的换相错误 - 速度控制稳定性
平滑速度反馈信号，减少控制震荡
5.6 HPM MCL六步换相序列的深度实现
换相序列与过零检测的对应关系：
HPM MCL库的六步换相序列实现了精确的PWM控制逻辑：
HPM MCL的PWM控制函数实现：
void hpm_mcl_over_zero_pwm_ctrl(uint8_t motorindex, uint8_t step){switch (step) {case 2: // UH+WL：U相上桥导通，W相下桥导通，V相悬浮hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_UL); // U相下桥关闭hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_VH); // V相上桥关闭hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_VL); // V相下桥关闭hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_WH); // W相上桥关闭hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_UH); // U相上桥导通hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_WL); // W相下桥导通break;case 1: // UH+VL：U相上桥导通，V相下桥导通，W相悬浮hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_UL);hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_VH);hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_WH);hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_WL);hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_UH);hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_VL);break;case 6: // VL+WH：V相下桥导通，W相上桥导通，U相悬浮hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_UH);hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_UL);hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_VH);hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_WL);hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_VL);hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_WH);break;case 5: // UL+WH：U相下桥导通，W相上桥导通，V相悬浮hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_UH);hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_VH);hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_VL);hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_WL);hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_UL);hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_WH);break;case 4: // UL+VH：U相下桥导通，V相上桥导通，W相悬浮hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_UH);hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_VL);hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_WH);hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_WL);hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_UL);hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_VH);break;case 3: // VH+WL：V相上桥导通，W相下桥导通，U相悬浮hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_UH);hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_UL);hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_VL);hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_WH);hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_WL);hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_VH);break;}}
PWM强制输出的底层实现：
void hpm_mcl_bldc_pwm_enable(uint8_t motor_index, uint8_t pin_name){motor_index -= 1; // 转换为数组索引pwm_disable_pwm_sw_force_output(motor_pwm_tbl[motor_index], pwm_uvw_conversion_tbl[motor_index][pin_name]);pwmv2_disable_software_force(motor_pwm_tbl[motor_index], pwm_uvw_conversion_tbl[motor_index][pin_name]);}void hpm_mcl_bldc_pwm_disable(uint8_t motor_index, uint8_t pin_name){motor_index -= 1;pwm_enable_pwm_sw_force_output(motor_pwm_tbl[motor_index], pwm_uvw_conversion_tbl[motor_index][pin_name]);pwmv2_enable_software_force(motor_pwm_tbl[motor_index], pwm_uvw_conversion_tbl[motor_index][pin_name]);}
引脚映射表的实现：
const uint8_t pwm_uvw_conversion_tbl[4][6] = {{BOARD_BLDC_UH_PWM_OUTPIN, // U相上桥引脚BOARD_BLDC_UL_PWM_OUTPIN, // U相下桥引脚BOARD_BLDC_VH_PWM_OUTPIN, // V相上桥引脚BOARD_BLDC_VL_PWM_OUTPIN, // V相下桥引脚BOARD_BLDC_WH_PWM_OUTPIN, // W相上桥引脚BOARD_BLDC_WL_PWM_OUTPIN // W相下桥引脚}};
换相序列的数学模型：
每个换相步骤对应的磁场矢量可表示为：
方向控制的实现：
HPM MCL支持双向运行，通过改变换相序列实现：
// 正向运行：1→2→3→4→5→6→1...if (cfg->motor_dir == hpm_motor_dir_forward) {cfg->next_interval = (cfg->interval % 6) + 1;}// 反向运行：6→5→4→3→2→1→6...else {cfg->next_interval -= 1;if (cfg->next_interval == 0) {cfg->next_interval = hpm_mcl_interval_u_up; // 6}}
换相时序的精确控制：
HPM MCL实现了精确的换相时序控制：
这种设计确保了换相的实时性和准确性，同时避免了换相过程中的竞态条件。
5.7 完整的执行流程分析
HPM MCL过零控制的完整执行流程：
性能特点总结：
- 实时性
50μs控制周期，确保系统响应速度 - 可靠性
多级滤波和验证机制，提高系统稳定性 - 适应性
支持不同电机参数和应用场景 - 易用性
提供完整的API接口和参数配置
6. 中断服务程序
6.1 ADC中断处理
void isr_adc(void){uint32_t status = hpm_adc_get_status_flags(&hpm_adc_u);if ((status & BOARD_BLDC_ADC_PHASE_TRIG_FLAG) != 0) {hpm_adc_clear_status_flags(&hpm_adc_u, BOARD_BLDC_ADC_PHASE_TRIG_FLAG);// 获取三相ADC采样值sensorless_cfg.adc_u = ((adc_buff[0][BOARD_BLDC_ADC_PHASE_TRG * 4] & 0xffff) >> 4) & 0xfff;sensorless_cfg.adc_v = ((adc_buff[0][BOARD_BLDC_ADC_PHASE_TRG * 4 + 1] & 0xffff) >> 4) & 0xfff;sensorless_cfg.adc_w = ((adc_buff[0][BOARD_BLDC_ADC_PHASE_TRG * 4 + 2] & 0xffff) >> 4) & 0xfff;}}
ADC中断在每个PWM周期触发一次，采集三相电压信号用于过零检测。
6.2 定时器中断处理
void isr_gptmr(void){if (gptmr_check_status(BOARD_BLDC_TMR_1MS, GPTMR_CH_CMP_IRQ_MASK(BOARD_BLDC_TMR_CH, BOARD_BLDC_TMR_CMP))) {gptmr_clear_status(BOARD_BLDC_TMR_1MS, GPTMR_CH_CMP_IRQ_MASK(BOARD_BLDC_TMR_CH, BOARD_BLDC_TMR_CMP));// 获取换相步骤step_delay = hpm_mcl_over_zero_step_get(&sensorless_cfg);if (motor_run == true) {timer_times++;if (timer_times >= TIMER_TIMES_1MS) {timer_times = 0;// 速度计算和控制speed_para.speed = hpm_mcl_over_zero_cal_speed(&sensorless_cfg);current_speed = hpm_mcl_over_zero_speed_filter(&speed_para);// PI控制pi_para.target = user_setspeed;pi_para.cur = current_speed;hpm_mcl_over_zero_pi_contrl(&pi_para);// PWM输出block_pwm_out = pival_to_pwmoutput(pi_para.outval);bldc_block_motor0_duty_set(block_pwm_out);}}// PWM控制输出if (motor_run == true) {hpm_mcl_over_zero_pwm_ctrl(BLDC_MOTOR0_INDEX, step_delay);}}}
定时器中断执行核心控制算法，周期为100μs。
7. PWM驱动实现
7.1 六步换相控制
无传感器控制采用六步换相方式，每60°电角度换相一次：
void hpm_mcl_over_zero_pwm_ctrl(uint8_t motorindex, uint8_t step){switch (step) {case 1: // AH+BL: A相上桥导通，B相下桥导通hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_UH);hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_UL);hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_VH);hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_VL);hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_WH);hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_WL);break;case 2: // AH+CL: A相上桥导通，C相下桥导通// ... 类似配置break;// ... 其他步骤}}
7.2 占空比控制
系统通过调整PWM占空比实现速度控制：
void bldc_block_motor0_duty_set(uint32_t duty){pwm_update_raw_cmp_central_aligned(MOTOR0_BLDCPWM, BOARD_BLDCPWM_CMP_INDEX_0, BOARD_BLDCPWM_CMP_INDEX_1,(PWM_RELOAD - duty) >> 1, (PWM_RELOAD + duty) >> 1);pwm_issue_shadow_register_lock_event(MOTOR0_BLDCPWM);pwmv2_shadow_register_unlock(MOTOR0_BLDCPWM);pwmv2_set_shadow_val(MOTOR0_BLDCPWM, (BOARD_BLDCPWM_CMP_INDEX_0 + 1), (PWM_RELOAD - duty) >> 1, 0, false);pwmv2_set_shadow_val(MOTOR0_BLDCPWM, (BOARD_BLDCPWM_CMP_INDEX_1 + 1), (PWM_RELOAD + duty) >> 1, 0, false);pwmv2_shadow_register_lock(MOTOR0_BLDCPWM);}
7.3 PWM强制输出模式
当需要关闭特定相的输出时，使用强制输出模式：
void hpm_mcl_bldc_pwm_disable(uint8_t motor_index, uint8_t pin_name){motor_index -= 1;pwm_enable_pwm_sw_force_output(motor_pwm_tbl[motor_index], pwm_uvw_conversion_tbl[motor_index][pin_name]);pwmv2_enable_software_force(motor_pwm_tbl[motor_index], pwm_uvw_conversion_tbl[motor_index][pin_name]);}
8. 使用指南
8.1 硬件准备
- MCU开发板
支持HPMicro芯片的开发板 - BLDC电机
三相无刷直流电机（推荐雷赛智能BLM57050-1000） - 功率驱动
三相逆变器模块，支持相电压检测 - 电源
24V直流电源 - ADC电路
用于采集三相电压信号
8.2 软件配置
步骤1：参数配置
根据实际电机参数修改以下定义：
步骤2：编译下载
使用支持的IDE编译工程并下载到目标板。
步骤3：运行测试
系统启动后会自动进行预定位，然后开始速度测试。
8.3 操作特点
- 预定位过程
：系统启动时会进行强制换相预定位，持续约500ms - 自动测试
：电机在5-40转/秒范围内自动变速运行 - 无传感器启动
：无需外部位置传感器，完全基于反电动势检测
9. 调试与优化
9.1 常见问题
问题1：电机无法启动
检查ADC采集电路是否正常 确认三相电压检测信号连接正确 验证PWM输出波形
问题2：速度不稳定
调整PI控制器参数 修改速度滤波器系数 检查过零检测阈值
问题3：换相不平滑
优化30度延迟计算 调整过零检测灵敏度 检查PWM驱动时序
9.2 参数调优
PI参数调整：
滤波器参数：
9.3 性能优化
提高启动成功率：
优化预定位时间和强度 调整初始换相频率 改善过零检测算法
提高运行稳定性：
增加反电动势滤波 优化换相时机预测 实现自适应控制参数
10. 移植指南
10.1 硬件移植步骤
步骤1：板级定义修改
// ADC相关定义// PWM相关定义// ... 其他引脚定义
步骤2：引脚配置
void init_motor_over_zero_sensorless_adc_pins(void){// 配置ADC输入引脚// 设置引脚复用功能为ADC// 配置引脚特性（如输入阻抗等）}
10.2 电机参数适配
基本参数修改：
void init_over_zero_para(hpm_mcl_over_zero_cfg_t *cfg){cfg->pole_num = MOTOR0_POLE_PAIR; // 根据电机极对数修改cfg->loop_time_in_sec = 0.0001; // 控制周期，根据定时器频率// 速度滤波参数（根据电机特性调整）speed_para.filter_coef = 0.0304; // 滤波系数speed_para.kp = 0.2814; // 速度环P参数speed_para.ki = 0.0145; // 速度环I参数// PI控制器参数（根据负载特性调整）pi_para.kp = PI_P_VAL; // 比例系数pi_para.ki = PI_I_VAL; // 积分系数}
10.3 ADC电路适配
电压检测电路要求：
ADC输入电压范围：0-3.3V 相电压检测电路：需要电压分压和偏置 噪声抑制：添加RC滤波电路

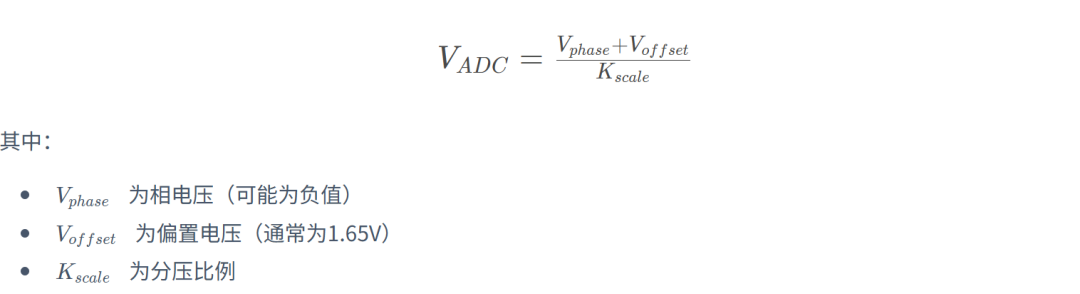

典型检测电路：
11. 安全注意事项
电气安全
确保功率电路与控制电路隔离 实现过流、过压保护 正确接地，避免地环路
启动安全
无传感器启动时电机可能产生抖动 预定位过程中避免外部干扰 设置合理的启动电流限制
运行安全
监控ADC采集信号质量 实现失步检测和保护 设置最大运行速度限制
12. 性能对比

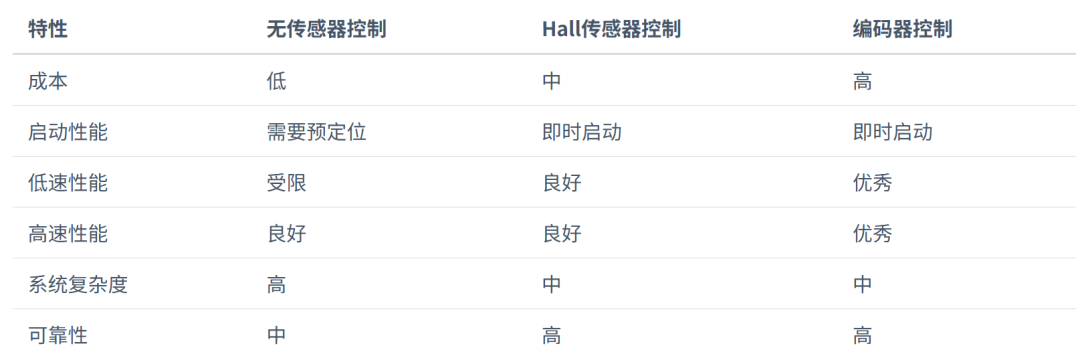

12.1 与有传感器控制对比
12.2 适用场景
适合无传感器控制的应用：
成本敏感的应用 恶劣环境（传感器易损坏） 高速运行为主的应用 空间受限的应用
不适合的应用：
需要精确位置控制 频繁启停的应用 超低速运行要求 极高可靠性要求
13. 总结
BLDC无传感器过零控制技术通过检测反电动势过零点实现转子位置估计，具有成本低、结构简单的优势。HPMicro SDK提供的bldc_over_zero示例展示了完整的实现方案，包括：
- 过零检测算法
：基于ADC采集的相电压信号 - 换相控制逻辑
：六步换相with 30度延迟 - 速度闭环控制
：PI控制器实现精确调速 - 滤波和稳定性
：多级滤波保证系统稳定
主要技术特点：
无需外部位置传感器，降低系统成本 采用梯形波控制，实现简单可靠 支持双向运行和宽速度范围控制 提供完整的移植和调试指南
在实际应用中，开发者需要根据具体的电机参数和应用需求，对控制参数进行优化调整，以获得最佳的控制性能。通过本文提供的详细分析和指导，可以快速掌握无传感器过零控制技术，并成功应用到实际项目中。
