在追求更高性能、更低功耗的当今芯片设计中，工程师们除了要应对复杂的时钟网络，还面临着一个同样关键却常被忽视的挑战——复位信号的管理，这就是跨复位域（Reset Domain Crossing, 简称RDC）问题，一个可能导致即使仿真验证一切正常，却在芯片回片后出现功能性随机错误的“隐形杀手“。对于芯片开发团队而言，建立一套可靠的RDC签核流程是确保一次流片成功的关键。

核心概念：什么是复位域与RDC？

要理解RDC，首先要明确“复位域”的概念。复位域是指由同一个异步复位信号控制的一组寄存器或逻辑模块。根据复位策略的复杂度，系统可以分为：

单复位域系统：整个芯片使用一个全局复位信号，这是最简单、理想的情况。
多复位域系统：不同功能模块（如CPU核心、DMA控制器、外设）使用各自独立控制的复位信号。这些信号可能异步释放，也就是释放时间不同、甚至来自不同的逻辑区块或电源域。现代复杂的片上系统（SoC），从手机处理器到数据中心AI芯片，几乎都是复杂的多复位域系统。

跨复位域（RDC），就是指一个信号从一个复位域传输到另一个复位域的路径。当这两个域的复位信号在类型、时序或相位关系上存在差异时，RDC风险就产生了。

为何RDC是危险的“芯片杀手”？

RDC风险容易被忽视，通常缘于复位网络在大型设计中不像时钟网络那么复杂，设计者容易对此掉以轻心。然而其发生的后果与异步时钟域交叉引起的后果同样致命。RDC的核心风险源于复位的异步性,寄存器的异步复位输出由于缺乏时序上的约束，使得后续的时序电路可能引发一系列问题：

亚稳态风险：这是最经典也最危险的问题。如果发送域的复位先激活，其输出信号开始变化，而此时接收域的寄存器仍处于活跃状态，其时钟沿可能恰好采到正在变化的信号，导致寄存器输出陷入既非“0”又非“1”的亚稳态，并将这个不确定状态传播到后续电路，导致功能性错误。
复位毛刺传播：如果异步复位信号由组合逻辑产生，复位信号可能由于组合逻辑不同输入路径延迟不同产生毛刺，从而对时序电路进行未预期的复位，导致功能紊乱。

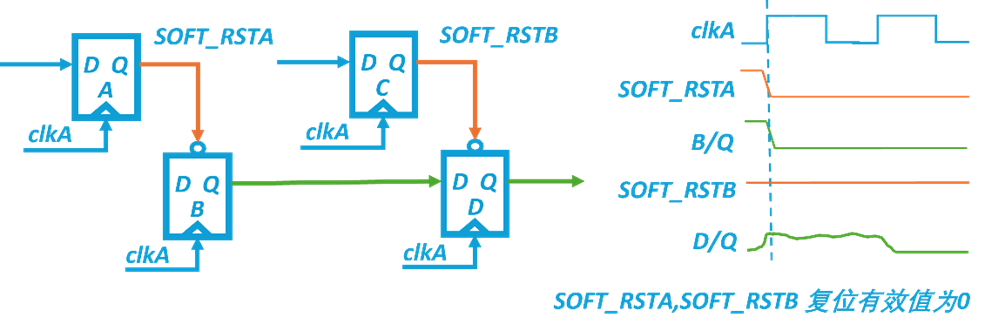

复位同步后的再汇聚问题：当两个源自相同复位域或不同步复位域的信号，经过不同路径（如不同长度的同步器链）同步到同一复位域后再次汇聚时，可能由于复位同步路径上的延迟差异而失去数据上的关联性，导致逻辑错误。

这些错误的隐蔽性极强，传统的验证方法，如STA或常规的功能仿真，很难捕捉到它们，因为问题只在特定、罕见的复位时序组合下才会被触发。一旦带有RDC问题的芯片流入市场，故障现象间歇性出现，诊断和修复的成本极其高昂。

设计实践：从源头防范RDC

优秀的芯片设计不仅依靠后期验证，更在于前期的架构规避。工程师们有一系列成熟的设计准则来减少RDC风险：

首要原则-复位架构简化：在系统架构设计阶段，应尽量减少不必要的异步复位源。对于同一时钟域内的模块，尽量使用同步复位或统一的异步复位，从根本上减少异步复位跨域路径。
电路隔离与约束技术：对于电路中存在从“异步复位中”信号到“未复位”信号的路径，可以在路径上插入复位隔离单元，在发送域复位有效期间将输出钳位到已知安全值。
复位机制保障：对于数据流确定的电路，通过电路设计保证上游电路先于下游电路复位，或者下游电路永远跟随上游电路同时复位，这些复位机制能保证数据在跨复位域传输时消除风险。

现代验证利器：RDC专用签核工具

即使遵循了最佳设计实践，在数亿门级规模的复杂芯片中，人工审查所有潜在的RDC路径也是不可能的。这时，专业的RDC签核工具就成为了保证流片成功的必备。英诺达EnAltius®跨域检查工具，继支持时钟域交叉（CDC）检查功能后，将进一步推出RDC签核检查功能，帮助芯片开发者快速完成RDC的验证和收敛。

总结

跨复位域问题体现了现代芯片设计中异步复位架构的复杂性，行业内的成功实践表明，通过将前瞻性的复位架构设计、系统性的复位场景管理，与强大的自动化签核工具相结合，可以彻底地消除与复位相关的设计隐患。这不仅关乎工具的选择，更关乎一套涵盖设计、验证和调试的完整方法论的建立。只有通过如此严谨缜密的流程，才能确保每一颗高度复杂的数字芯片都能稳定、可靠地运行。
