OPPO Bubble拆解揭秘:6nm国产芯BES2800BP加持,与Watch X2同源

科技区角 2026-06-03 09:01

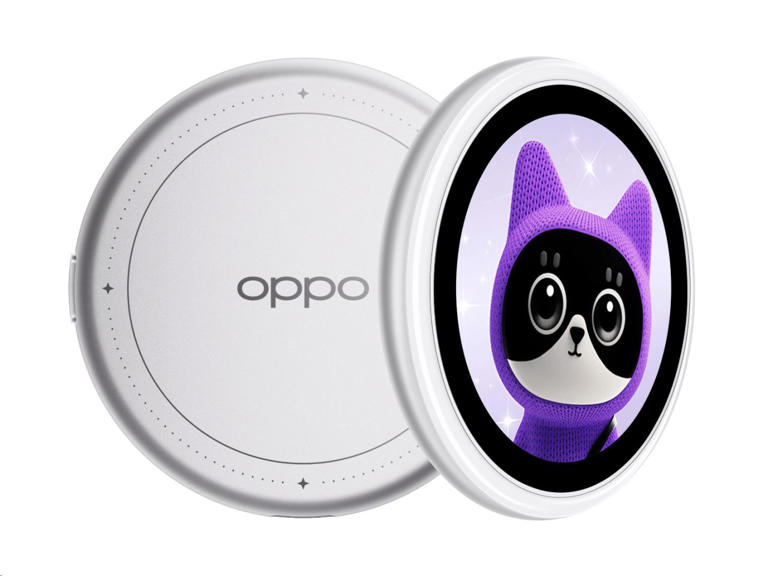

【区角快讯】手机配件赛道正迎来新一轮技术内卷,看似简单的“自拍屏”背后,实则隐藏着精密的芯片博弈。恒玄科技近日正式披露,OPPO此前发布的Bubble潮玩自拍屏,其核心驱动力源自国产主控芯片BES2800BP。这款于5月25日随Reno16系列一同亮相的新品,官方售价定为499元,机身重量控制在27.5克,厚度仅为7毫米,便携性极佳。



硬件规格上,该设备配备了一块1.73英寸圆形AMOLED屏幕,分辨率达到466×466,峰值亮度为600尼特。内部集成550mAh锂电池,支持IP54级防尘防水,并标配4GB本地存储空间。磁吸结构设计使其既能吸附于手机背部,也可改装为随身挂饰,支持静态图片、动图及短视频的自定义轮播显示,兼顾实用与潮流属性。

值得注意的是,这颗BES2800BP芯片采用6nm FinFET制程工艺,架构包含双核Cortex-M55与双核BECO NPU,同时搭载2.5D独立GPU及LCD控制器。单芯片内集成了蓝牙5.4与Wi-Fi 6双无线模组,拥有8.3MB超大片上SRAM,在低功耗与图形运算能力之间取得了平衡。事实上,OPPO Watch X2手表以及业内多款智能眼镜均采用了同款芯片,显示出该平台在穿戴领域的广泛适用性。

依托芯片的强大算力,Bubble实现了最远10米的无线遥控取景功能。用户可实时预览手机主摄、超广角及长焦画面,远程切换焦段与快门,有效解决了后置镜头自拍时的盲拍痛点。连接层面,依靠芯片射频方案实现近场自动配对,其低功耗特性显著延长了屏显续航,尤其在静态壁纸模式下,待机表现颇为优异。从某种角度看,这不仅是配件的创新,更是国产芯片在细分场景落地能力的又一次验证。

声明:内容取材于网络,仅代表作者观点,如有内容违规问题,请联系处理。
