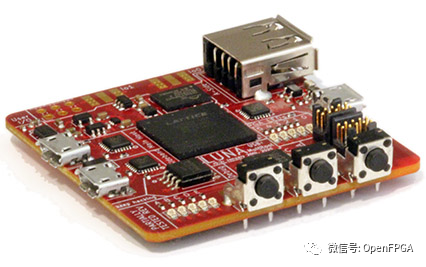

Cynthion 是一款用于构建、测试、监控和试验 USB 设备的一体化工具。Cynthion 的数字硬件围绕独特的 FPGA 的架构构建，可以完全定制以适应当前的应用。因此，它可以充当不折不扣的高速 USB 协议分析仪、USB 黑客多功能工具或USB 开发平台。

核心特点

Cynthion 是一款完全可重新配置的测试仪器，提供使用并掌握USB所需的所有硬件、网关软件、固件和软件。以下 Cynthion 应用的场景：

• 低速、全速和高速 USB 的协议分析。Cynthion 提供被动 USB 监控所需的一切。添加分析软件，就拥有了一个功能齐全的 USB 分析仪，能够被动捕获 USB 流量和最多 16 个相关数字信号。

• 创建自己的低速、全速或高速 USB 设备。LUNA 提供 Amaranth 网关软件，允许在网关软件、固件或两者的组合中创建 USB 设备。使用 Facedancer 库，可以在高级 Python 中创建或模拟真实的 USB 设备。

• 针对 USB 通信的中间人 (MitM) 攻击。Cynthion 硬件可以充当“USB 代理”，能够透明地修改 USB 数据在主机和设备之间流动时的情况。每块板的三个 USB Type-C 连接允许同时进行高速代理，同时保持与主机的高速连接。因此，无论有或没有主机 PC 的帮助，都可以代理连接。

• USB逆向工程和安全研究。Cynthion 硬件和 LUNA 网关软件代表了 Facedancer 和 USB 模糊库等研究工具的专用后端，从而简化了兼容和不兼容 USB 设备的仿真和快速原型设计。与其他 USB 仿真解决方案不同，基于 Cynthion 的硬件可动态重新配置，因此您可以灵活地创建任何端点配置并参与几乎任何 USB（错误）行为。

• 功能齐全的开源 USB 协议分析仪

技术规格

• 开源工具开发 yosys+nextpnr
• 三个高速 USB 接口，每个接口都连接到能够以高达 480 Mbps 的速度运行的 USB3343 PHY。
• 两个用于设备模式通信的 USB Type-C 连接器（左侧）
• 1 个 USB Type-C 连接器，用于主机模式通信、设备模式通信或 USB 分析（右侧）
• 1 个 USB Type-A 连接器，用于主机模式通信或 USB 分析（右侧，与 Type-C 连接器共享）

文档链接

• 电路板原理图：https://github.com/greatscottgadgets/luna/releases/tag/hw-r0.4

• 设计文件（包括PCB）：https://github.com/greatscottgadgets/luna/tree/main/hardware/rev0

• LUNA 网关：https://github.com/greatscottgadgets/luna

• 调试器固件： https: //github.com/greatscottgadgets/apollo

软件

• luna： https: //github.com/greatscottgadgets/luna

• Facedancer： https: //github.com/greatscottgadgets/facedancer

• Packetry： https: //github.com/greatscottgadgets/packetry
