【K230D新技能点亮】K230D RTOS 全面支持USB OTG功能

首先明确设备兼容性：仅K230D支持USB OTG功能，原生 K230 板载双 USB 接口，分别独立为 Host 与 Device 模式，因此无需额外启用 OTG。

USB OTG 最核心的优势是角色动态切换：同一套USB控制器，可根据USB_ID引脚状态，在传统USB从设备（Device）和USB主机（Host）两种模式之间自由切换。

• 默认状态：系统为 Device 模式，可被电脑识别、调试、传输数据；

• 切换后：系统变为 Host 模式，可驱动外接USB外设。

该功能默认处于关闭状态，需要开发者手动完成软件配置与硬件适配后才能使用。

想要正常启用OTG，需按顺序完成内核配置、编译两大环节，以下是标准操作流程：

加载K230D对应的默认配置文件：

• 启用USB OTG总开关

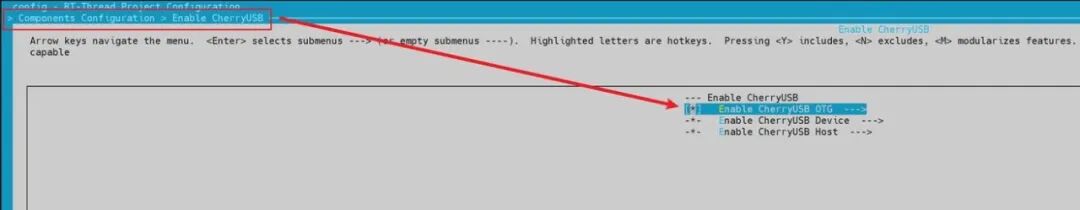

依次进入路径：Components Configuration -> Enable CherryUSB，勾选 Enable CherryUSB OTG（该选项仅K230D配置下可见）。

• 优化Host模式传输性能

进入路径：Components Configuration -> Enable CherryUSB -> Enable CherryUSB Host -> CherryUSB Host Controller Driver -> Using DesignWare Driver，勾选 Enable descriptor DMA mode。

重要提醒：若跳过此项，Host模式下数据传输性能会严重受限。

• 适配CanMV/MPY运行环境

进入路径：Components Configuration -> Enable CherryUSB -> Enable CherryUSB Host，勾选 Enable USB Host for CanMV(Some USB Host Drivers)。

重要提醒：未开启该选项，CanMV/MPY环境中将无法正常使用USB Host外设。

OTG的模式切换逻辑，本质由板级USB_ID引脚控制。K230D提供两种成熟硬件设计方案，适配不同开发板与应用场景，大家可根据项目需求选择：

• 设计逻辑：Type‑C接口的CC引脚直接对接USB_ID引脚。

• 工作机制：

a.未接入OTG线：USB_ID默认上拉为高电平，设备运行在 Device 模式；

b.插入OTG转接线：USB_ID被拉低，系统自动切换为 Host 模式。

• 优缺点：支持插拔线材动态切换模式，使用便捷；但Type‑C接口无法再作为供电口使用。

• 原理图：

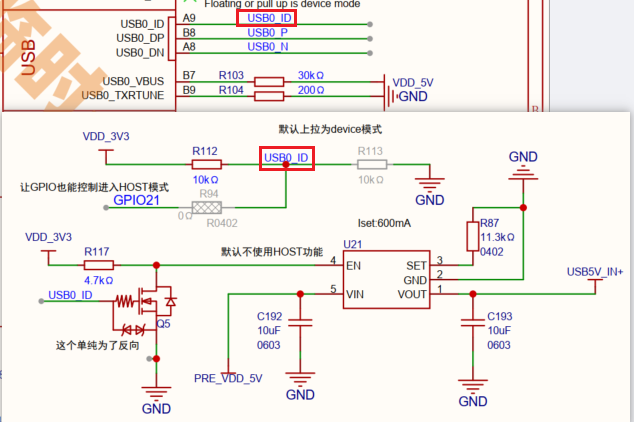

• 设计逻辑：通过板载GPIO引脚，主动控制USB_ID的电平状态。

• 工作机制：

a.软件控制GPIO输出高电平 → 设备为 Device 模式；

b.软件控制GPIO输出低电平 → 设备切换为 Host 模式。

• 优缺点：不依赖线材插拔，纯软件控制角色切换；同时保留Type‑C接口供电能力；缺点是无法自动切换，需要代码配合控制。

• 原理图：

• 追求即插即用、频繁切换主从模式 → 选择CC脚联动方案；

• 项目需要Type‑C持续供电、通过程序管控USB角色 → 选择GPIO控制方案。

1. 配置完整性：仅开启Enable CherryUSB OTG还不够，若未同时打开 Enable descriptor DMA mode，Host 模式下的性能会受影响。

2. 外设驱动补充：如需挂载U盘、USB摄像头（UVC）、键鼠（HID）、USB网卡、串口等外设，还需额外开启对应的 USB Host Class Driver。

3. 软硬协同：软件仅负责识别USB_ID状态并完成模式切换，最终能否切换成功，取决于硬件USB_ID电路设计。

4. 设备区分：再次强调，该功能仅适配 K230D，标准K230无OTG硬件支持，请勿重复配置测试。

USB OTG功能的落地，让K230D的拓展性再上一个台阶，适配超多嵌入式开发场景：

✅ 数据交互：直连U盘，本地离线存储、读取日志与多媒体文件；

✅ 外设拓展：外接USB键鼠、触摸屏，打造交互式终端设备；

✅ 视觉开发：挂载第三方USB摄像头，多路图像采集方案灵活搭建；

✅ 设备互联：多设备USB串口通信，实现组网、数据透传；

✅ 调试运维：现场无电脑时，通过外接外设直接操作设备，简化运维流程。
