前言
最近充电头网拿到了小米一款20W快充充电器，产品机身边缘采用圆润风格设计，配备新国标插脚以及一个USB-C快充接口。整机尺寸做得和苹果原装20W快充相当，性能则可完美平替，不仅如此，小米这款在小米商城的售价也仅有29.9元，对于苹果用户来说是一个不错的选择。下面我们就来看看这款充电器的具体用料做工。
小米20W快充充电器开箱

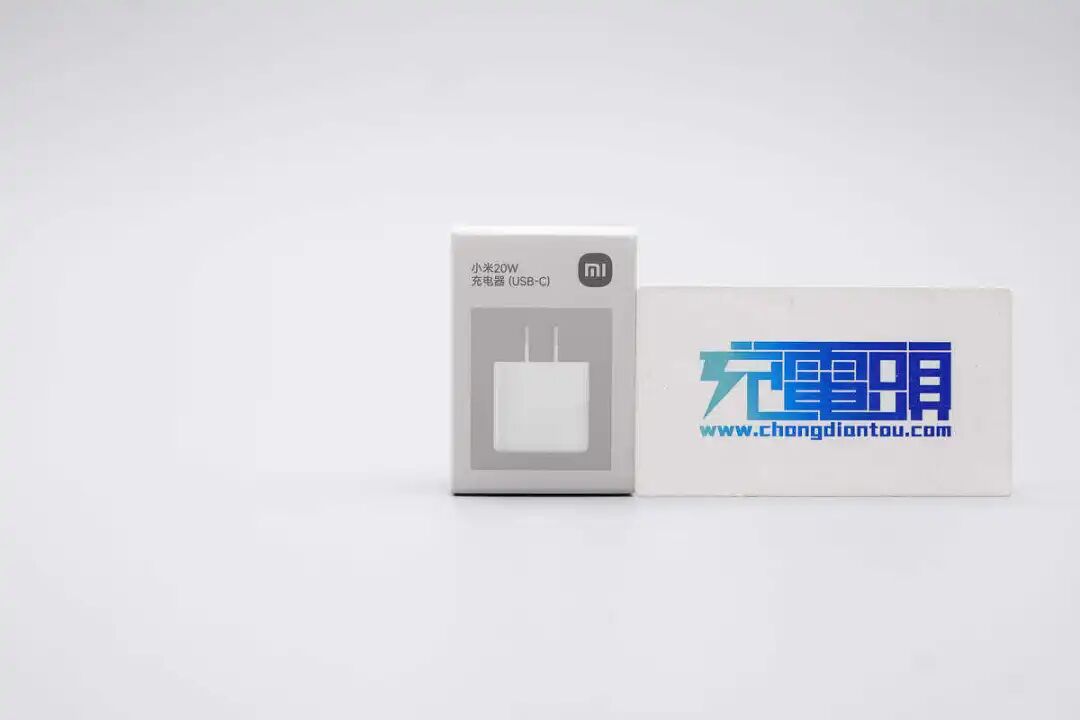

包装盒正面印有小米品牌logo、产品名称以及外观图。
背面贴有产品参数贴纸。
贴纸上4参数特写，下面到产品实物展示环节再介绍。
包装内含充电器以及使用说明书。
小米这款20W快充充电器采用极简风设计，机身边缘过渡圆润，表面高光亮面处理十分光滑。
输入端外壳上印有充电器参数信息。
产品参数特写
型号：MDY-18-EY
输入：100-240V~50/60Hz 0.5A
输出：5V3A、9V2.22A、12V1.67A
小米通讯技术有限公司
产品通过了CCC认证。
充电器配备新国标固定插脚。
输出顶面配备单USB-C接口，居中布局。
实测充电器机身长度为40.02mm。
宽度为41.58mm。
厚度为27.97mm。
和苹果20W充电器放在一起对比，两者大小相当。
产品拿在手上的大小直观感受。
另外测得充电器重量约为45g。
使用ChargerLAB POWER-Z KM003C测得USB-C口支持QC3.0、PD3.0、DCP充电协议。
PDO报文显示USB-C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位。
小米20W快充充电器拆解
将充电器机身底部外壳切割开，输入端采用接触式通电设计。
插脚与金属弹片压接。
将PCBA模块取出，壳体内侧贴有保护海绵。
实测PCBA模块长度为35.66mm。
宽度为35.31mm。
厚度为20.28mm。
PCBA模块正面变压器、电容等器件打胶加固，初次级间设有塑料隔离板。
底部中心区域覆盖一体式塑料板，对应电源主控芯片处打胶处理。
将白胶清理掉，主板正面设有延时保险丝、NTC热敏电阻、工字电感、高压滤波电解电容、变压器以及输出滤波固态电容。
背面设有整流桥、电源主控芯片、光耦、同步整流芯片以及协议芯片。
延时保险丝来自贝特电子，出料号932，规格为2A 250V。
NTC热敏电阻用于抑制上电浪涌电流。
整流桥来自PY平伟，型号为ABSR210，规格为2A 1000V，采用ABS封装。
工字滤波电感外套热缩管绝缘保护。
两颗高压滤波电解电容来自AiSHi艾华，规格均为400V15μF。
电源主控芯片来自英集芯，型号IP2073M，这是Simplest Switch系列的一款离线式PWM反激转换器，采用功率管级联配置，可以获得快速启动和低待机功耗的性能。
IP2073M内部集成了一个700V的高压功率MOSFET，搭配VDD自供电功能，实现极简的外围电路和宽输出电压范围，支持使用双绕组变压器。 IP2073M集成斜坡补偿电路支持工作在CCM状态。
IP2073M具有极低的待机电流(140μA)，在轻载或空载时进入间歇工作模式(Burst Mode)，降低开关频率提升轻载效率，能显着降低待机功耗，以满足最严格的能效标准。
IP2073M还具有完善的保护功能，如输出欠压保护(VS_UVP)，VDD过压保护(VDD_OVP)，过温保护(OTP)，带补偿的过功率保护(OLP)等功能。IP2073M采用SOP8封装。
变压器特写。
一颗光耦特写，用于输出电压反馈。
蓝色Y电容来自STE松田电子。
同步整流芯片来自英集芯，型号IP2002_MJ，这是一款集成了65V MOSFET的同步整流控制器，可取代高效反激电源中的整流肖特基二极管。通过检测同步整流MOSFET的漏极-源极电压，IP2002_MJ可以输出理想的驱动信号开启或关断MOSFET，有效降低二次侧整流器的功耗，获得更高的效率和更高的功率密度。
仅需极少的外围器件，IP2002_MJ就可以为3.3-12V的输出电压应用提供高性能的解决方案。IP2002_MJ无需辅助绕组供电，内部的稳压电路可以产生自己的电源电压，这使得它适用于具有低输出电压要求的充电器应用，或采用高侧同步整流方案的适配器应用。
为了保证快速关断MOSFET的能力，随着次级电流的减小，IP2002_MJ通过降低MOSFET的驱 动电压来将MOSFET的导通压降调节至约40mV，并在漏极-源极电压反向之前将其迅速关闭。
可配置的振铃检测电路防止IP2002_MJ在不连续导通模式（DCM）和准谐振时的VDS振铃导致错误开启。 IP2002_MJ采用SOP8L封装。
输出滤波固态电容来自柏瑞凯，规格为16V680μF。
协议芯片同样来自英集芯，型号IP2189H3，这是一款内置功率管，集成多种用于Type-C输出端口的快充协议IC。芯片支持多种快充协议，包括Type-C/PD2.0/PD3.2/PPS、HVDCP QC2.0/QC3.0/QC3+/QC4.0/QC4+、HSCP、FCP、AFC、BC1.2、Apple以及SAMSUNG 2.0A协议。
IP2189H3支持自动检测设备的插入和拔出，支持检测快充协议类型和协议切换，自动响应快充协议请求。支持轻载检测进入低功耗待机状态。IP2189H3具备高集成度与丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。 IP2189H3采用ESSOP10封装。
USB-C接口母座特写。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上小米20W快充充电器的核心器件清单，方便大家查阅。
小米20W快充充电器延续了极简设计风格，机身边缘过渡圆润持握不硌手，此外配备新国标插脚，使用更加安全可靠。性能方面，支持20W PD3.0快充，可满足苹果iPhone 17新机快充需求，而29.9元的售价可以说相当实惠。
充电头网通过拆解了解到，产品采用了英集芯IP2073M+IP2002_MJ+IP2189H3全套方案进行设计，三款器件全部集成功率MOSFET，极大简化了外围电路，有效降低设计难度以及系统成本，同时对于设计迷你充等类型产品也很有帮助。
另外产品还采用了艾华、柏瑞凯两大品牌电容滤波，器件打胶加固，同时初次级设有隔离板，整体的用料做工水准有保证，真正做到物美价廉。
