一、那些不能随便使用的特殊引脚
STM32的引脚数量有限，但内部功能丰富。为了在有限的引脚上实现更多功能，芯片设计者采用了“引脚复用”技术。这意味着一个物理引脚，可能同时对应着多种不同的功能。
一）调试接口引脚（第一类特殊引脚）
1.STM32F1系列为例
PA13：默认功能为 SWDIO
PA14：默认功能为 SWCLK
PA15：默认功能为 JTDI
PB3：默认功能为 JTDO
PB4： 默认功能为 NJTRST
SWD (Serial Wire Debug)：现代最常用的调试方式，仅需PA13 (SWDIO)和PA14(SWCLK)两根线。
JTAG：传统的调试接口，需要用到全部5个引脚。
2.假如将PA15设置为高电平点亮LED
程序如下：
int main (void){RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;GPIO_InitStructure.GPIO_Pin=GPIO_Pin_15;GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);GPIO_ResetBits(GPIOA, GPIO_Pin_15);while(1){}}
能输出高电平吗？答案是不可以，PA15默认是JTDI下载功能，而不是PA15的GPIO普通功能，如何使用呢？
解决方案：引脚重映射。如果你想使用 PA15、PB3、PB4作为普通GPIO，必须在初始化代码的最开始，进行“重映射”。
核心代码示例（STM32标准库）：
1. 使能AFIO时钟，重映射必备。
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
2. 禁用JTAG，释放PA15, PB3, PB4；但保留SWD下载功能。
GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);
二）RTC时钟引脚（第二类特殊引脚）
STM32的PC13、PC14和PC15引脚属于备份电源域，具有严格的电气限制。这三个引脚共用一个驱动能力极弱的电源开关，总输出电流被限制在3mA以内，它们的输出速度不得超过2MHz，且不能同时作为输出使用。
二、芯片手册没说的真相：GPIO配置的5大雷区
GPIO是嵌入式开发中最基础的外设接口，几乎所有芯片手册都会用大量篇幅描述其寄存器配置方法。然而，实际开发中许多“诡异”问题（如信号抖动、功耗异常、器件损坏）的根源，往往隐藏在手册未明确说明的细节中。
雷区一：上拉/下拉电阻的“无效配置”
现象：配置了上拉电阻，但实际测量引脚电压仍为低电平；按键检测时频繁误触发。
真相：芯片手册通常仅说明“如何配置上拉/下拉电阻”，但未明确以下限制：
1.模式依赖性问题：当GPIO设为推挽输出模式时，上拉/下拉电阻可能被硬件自动断开。在开漏输出模式下，未外接上拉电阻，仅依赖内部上拉可能导致驱动能力不足。
// 错误示例：开漏模式未启用内部上拉或外接电阻GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_OD; //开漏输出GPIO_InitStruct.Pull = GPIO_NOPULL; //未启用上拉
2.电压域限制：部分芯片的GPIO内部上拉电压与引脚供电电压（VDDIO）绑定，若VDDIO关闭，上拉电阻可能失效。
解决方案：在开漏输出模式下强制启用内部上拉（或外接电阻）。通过硬件测试验证上拉/下拉实际效果（万用表测量电压）。
雷区二：电平转换的“隐藏杀手”
现象：3.3V MCU与5V器件直连时，通信初期正常，但长期运行后器件损坏。
真相：芯片手册会标注GPIO的耐压值，但以下场景易被忽视：
1.输入电平的“模糊区”：当输入电压处于逻辑阈值的不确定区间（如对3.3V器件，1.0V~2.3V），可能引发信号振荡，导致功耗激增或逻辑错误。某些ADC引脚复用为GPIO时，未关闭模拟功能可能加剧此问题。
2.反向电流泄漏：当GPIO配置为输入模式且外部电压高于VDDIO时，可能通过保护二极管形成反向电流（如5V信号输入3.3V引脚）。
解决方案：不同电压域间必须加电平转换电路（如TXB0104）。输入引脚增加钳位二极管（如BAT54S）。
雷区三：中断触发的“幽灵信号”
现象：GPIO中断无规律触发，但示波器显示信号稳定。
真相：
1.边沿触发与电平触发的混淆：电平触发中断要求持续检测信号状态，若未及时清除中断标志，可能重复触发。边沿触发对信号抖动敏感（如机械按键抖动）。
2.未屏蔽的浮空输入：若GPIO配置为浮空输入且未启用上拉/下拉，环境噪声可能被误判为有效中断。
代码陷阱：
// 错误：配置中断后未清除初始状态可能立即触发GPIO_EnableInt(GPIOA, PIN0, RISING_EDGE);// 引脚初始电平为高时，上升沿中断可能立即生效
解决方案：初始化中断前读取并清除遗留状态。硬件增加RC滤波电路，软件去抖（如定时器延迟采样）。
雷区四：配置顺序的“致命陷阱”
现象：同一段配置代码，在冷启动时正常，但热重启后外设无响应。
真相：GPIO配置寄存器的写入顺序影响实际生效逻辑：
1.模式与上下拉的顺序：某些芯片要求先设置GPIO模式（输入/输出），再配置上拉/下拉，反之可能导致短暂短路。
2.复用功能的锁定机制：配置复用功能（如SPI、UART）后，需锁定寄存器以避免意外修改，但手册可能未提及此步骤。
示例代码修正：
// 正确顺序：模式 -> 上下拉 -> 复用功能 -> 锁定GPIO_SetMode(PIN1, OUTPUT);GPIO_SetPull(PIN1, PULLUP);GPIO_SetAF(PIN1, SPI_MOSI);GPIO_LockConfig(PIN1); //关键但易忽略的一步！
雷区五：功耗优化的“反作用”
现象：系统待机电流超标，但所有外设均已关闭。
真相：GPIO状态对功耗的影响常被低估：
1.浮空引脚的漏电流：输入模式下未使用的引脚若浮空，可能因电场感应产生微安级漏电流。
2.输出电平与外设冲突：待机时若GPIO输出高电平，而外设电源已关闭，可能形成反向电流路径。
解决方案：所有未使用引脚设为模拟输入模式（关闭数字功能）。输出引脚在睡眠前设置为与外设电源状态匹配的电平。

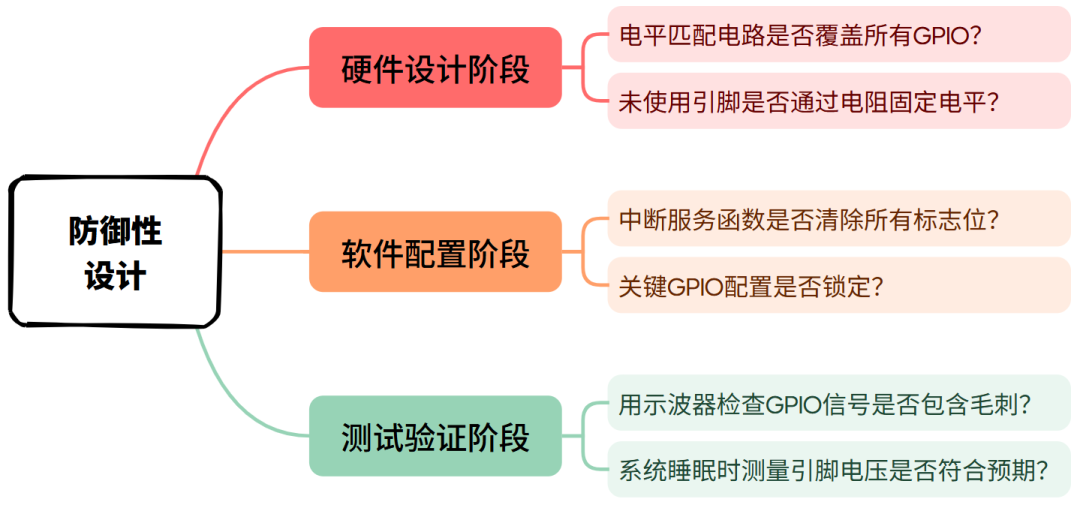

GPIO配置的“冰山法则”：芯片手册中描述的GPIO功能仅是“冰山一角”，真正的复杂性隐藏在电气特性、配置顺序、模式交互等细节中。唯有通过“理论+实测”双重验证，才能避免硬件与代码的“共振灾难”。记住：GPIO的稳定性，始于数据手册，成于缜密设计。
三、用GPIO驱动MOS管，需要加驱动吗？
用单片机/DSP等处理器，去驱动MOS管的场景，还真不少(比如输出PWM控制后续电路)：有时候会外加驱动电路，有时不用。大家对此的普遍认知是：小功率时直接驱动没问题，大功率时需要额外加驱动芯片。但魔鬼都在细节里，如果咱只知道上述经验，却不知其所以然，人云亦云，保不齐哪天就栽了。其实，要不要加单独的驱动IC，主要取决于MOS的这三个参数：
1.Vgs_th，MOS的开启/关断阈值电压。处理器的GPIO输出电平，至少要满足：Voh>Vgs_th，Vol<<Vgs_th，才具备直驱它的条件。

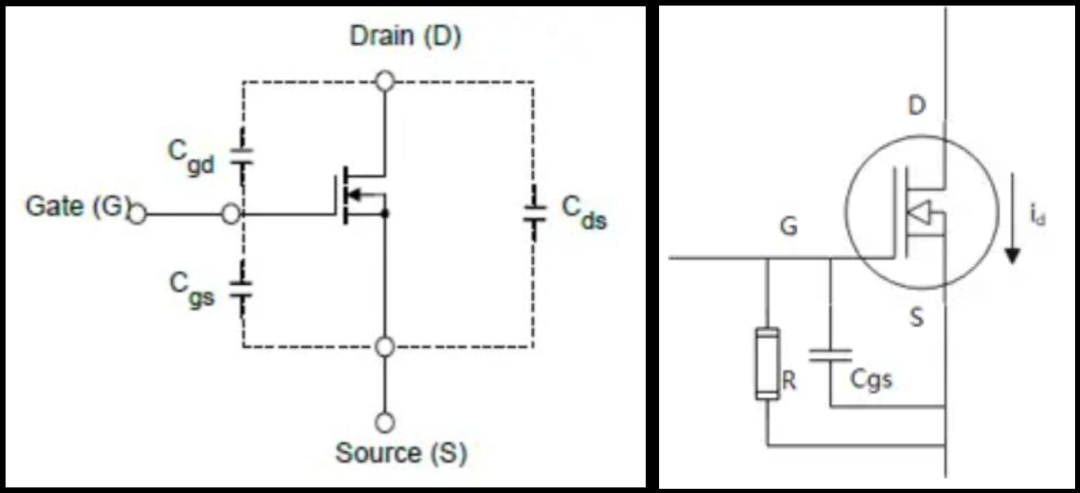

2.Rds_on，MOS管的导通电阻。它左右着管子的功率损耗（P=Ids*Rds_on），也是管子发热的主要来源，但凡一导通，就会发热。Rds_on通常都不大，几毫欧到几欧不等。很显然，能承受安培级的大功率MOS管，Rds_on都很小。但遗憾的是，Rds_on很小时，Ciss往往都很大。
