今天收到了创龙科技的RV1126B的开发板，开箱看看。

包装风格和以前的一样，打开盒子之后可以看到开发板装在防静电袋里，被珍珠棉保护的严严实实，左边还有一个零配件盒。

零配件盒里有鞭状天线、IPEX天线延长线、两条USB线。

这是今天的主角，TL1126-EVM开发板。

开发板正面全貌图，板子中间的核心板采用了邮票孔+LGA的焊接方式。核心板上的芯片就是大名鼎鼎的RV1126B。

这三个以太网接口，最左边的是10/100/1000Mbps自适应的RGMII ETH，中间的是从CPU直接引出的10/100Mbps自适应的ETH，右边的则是经USB HUB扩展的10/100Mbps自适应USB ETH。最右边的是支持1080P@60fps视频输出的HDMI接口。

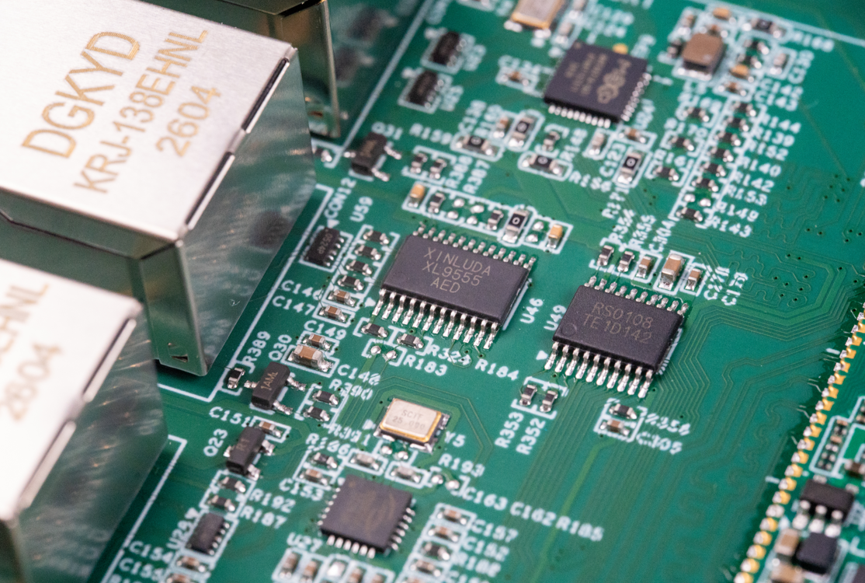

这是以太网接口电路。

板子上留了接地环，方便用户调试时夹示波器探头，很贴心的小细节。

板子上放置了来自移远的FCS950U模块，让这个板子具备了Wifi5+Bluetooth 5.0的无线通信能力。Wifi天线采用了iPex座子引出，如果用户自己做了外壳，可采用鞭状天线。

板子侧面引出了两个TTL UART通信口，采用2.54mm间距的端子。

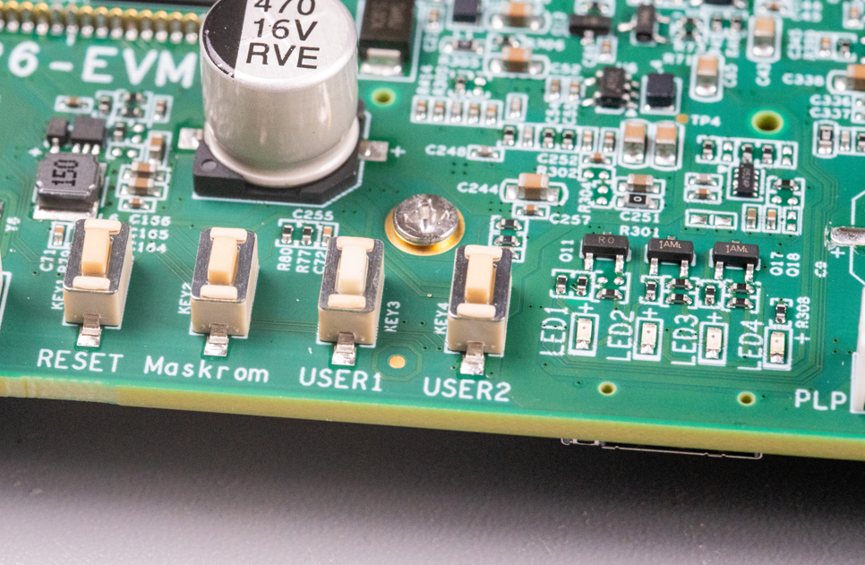

四颗按键以及4个LED灯，其中按键包括复位RESET、烧录Maskrom以及两个用户按键。

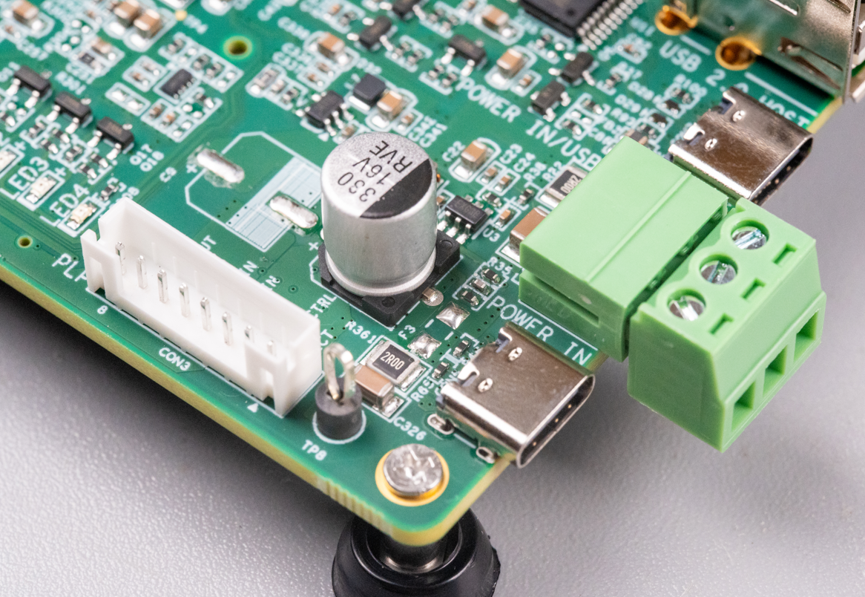

板子一角，CON3是PLP（Power Loss Protection，断电保护模块）接口，方便引出做断电监控和保护功能。另外，供电可以采用3P的绿色凤凰端子进行12V直流供电，也可以通过左边的Type-C口进行5V直流输入供电。

USB接口方便，板子上保留了一个USB3.0 OTG口，通过Type-C连接器引出。双层Type-A口引出了两路USB2.0接口。另外还有一个Type-C口作为Debug UART转换成USB后引出，直接插电脑上就可以调试，节省了外部TTL转USB模块。

接口电路的设计以及ESD保护设计。

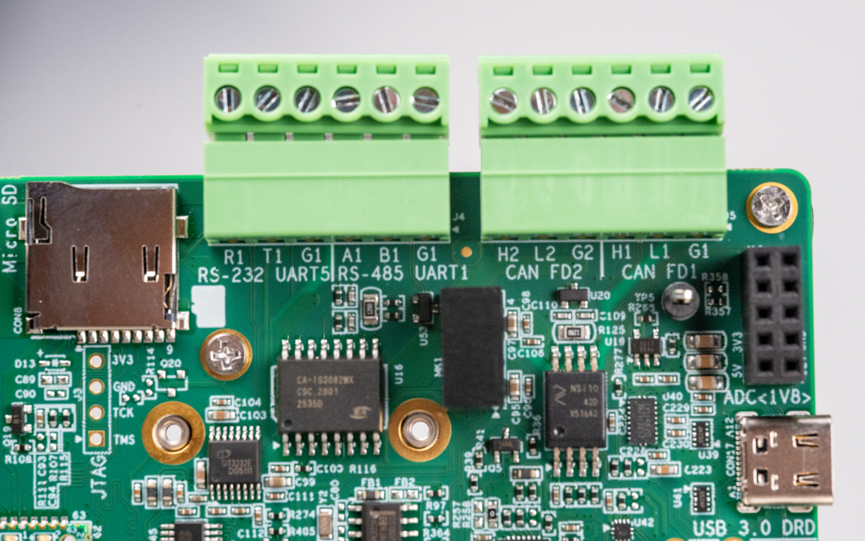

这个板子通过绿色凤凰端子引出了两路CAN FD接口、一路RS232以及一路RS485接口。这用在工业应用场景非常方便。

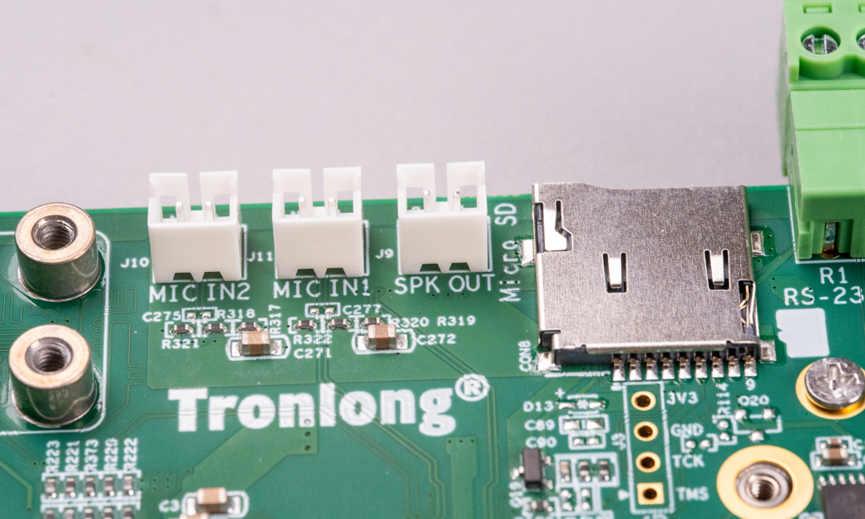

板子还预留了一个Micro SD插槽，方便扩展存储用来记录用户数据。两路麦克风输入加一路扬声器输出为这个开发板增加了音频输入输出功能，极大扩展了这个开发板的使用场景。

这个80pin的B2B连接器，引出了DSMC、FSPI0、SPI1、GPIO等信号，可以用来扩展创龙的TL-AD-PGL25G FPGA子卡使用。

这是核心板的细节特写。核心板的尺寸是35x35mm，核心板采用了1.6mm的PCB厚度，焊接上器件之后整个核心板高度是3.1mm，可用于尺寸受限场景。

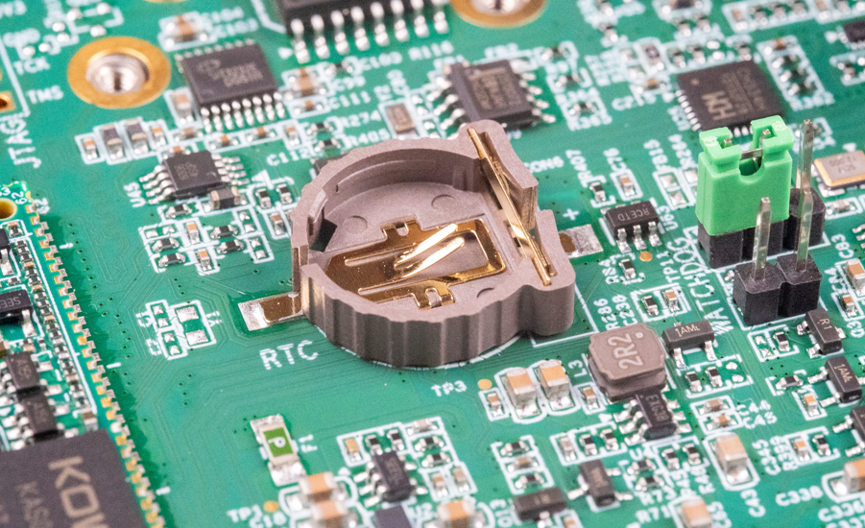

板子上预留了RTC电池座，配合时钟芯片可实现RTC功能。

板子背面放置了两路MIPI CSI摄像头输入FPC连接器，支持 MIPI DPHY V1.2 规范，每 Lane 最高支持 2.5Gbps。一个LED BOARD，可设计LED驱动与光传感器扩展板，搭配摄像头使用。另外还有一个MIPI DSI输出，支持1080P@60fps，支持电容触摸屏。

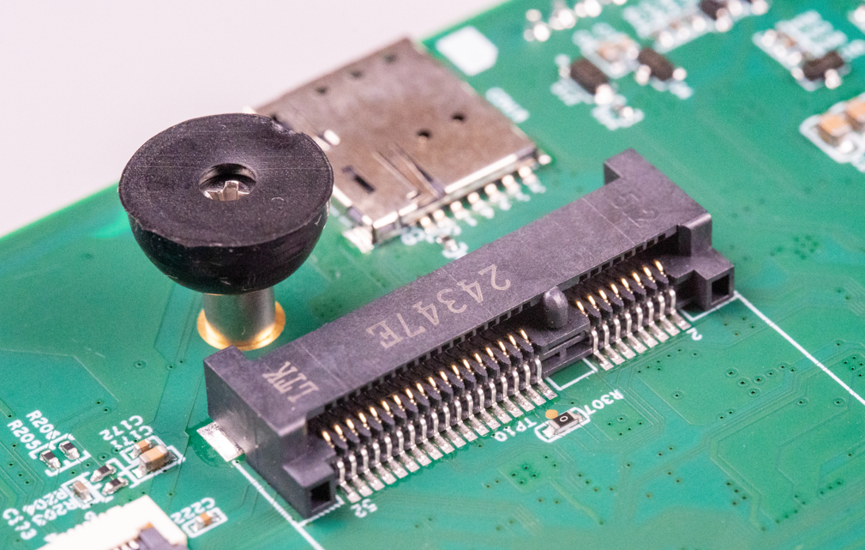

一个Mini PCIe接口的4G模块接口，搭配旁边的Nano-SIM卡让用户可实现4G通信。

以上就是这个板子的主要资源。这个板子的硬件资源非常丰富，接口配置极具针对性，可以说是为工业控制和边缘AI视觉应用量身定制的。

它采用的这颗RV1126B芯片是瑞芯微在2025年推出的新一代AI视觉处理芯片，采用了四核ARM Cortex-A53 64位架构，最高主频可达1.6GHz。更亮眼的是，它内置了自研NPU，能够提供高达3 TOPS的AI算力，能够轻松应对边缘端的目标检测、人脸识别以及工业缺陷检测等AI算法需求。同时，它还集成了专用的AI-ISP硬件加速单元，最高支持800万像素的图像处理，在不占用NPU资源的情况下就能完成3DNR、HDR、鱼眼校正等图像增强，这对于复杂的工业视觉场景来说简直是利器。集成了独立的硬件VPU视频编解码引擎，支持H.264/H.265硬件编解码，最高可实现4K@30fps的视频处理，并且支持多码流输出和低延时编码。这意味着在开发安防监控或者视频流媒体应用时，它可以显著降低CPU的占用率和系统功耗，节省存储与网络带宽。

除了强大的芯片性能，这块TL1126-EVM开发板在软件生态上也做得很完善。创龙科技提供了基于Linux 6.1.141和Buildroot-2024.02的完整Linux SDK开发包，支持Qt5、LVGL9等图形界面开发框架，以及OpenCV、GStreamer等计算机视觉和音视频开发库。对于开发者来说，从环境搭建、交叉编译、GDB远程调试到系统镜像烧录固化，官方都提供了标准化的流程和详细的文档指引，极大降低了嵌入式Linux的开发门槛。
