前言

最近充电头网拿到一款支持Qi2.2无线充的贝尔金三合一无线充电器。

贝尔金在多合一无线充电领域深耕多年，推出了多款针对不同用户群体的桌面充电站，产品线覆盖了立式、平放、树形等多种形态。

本次拆解的产品，正是主打Qi2.2+自定义手表无线充的创新之作。

这款产品支持Qi2.2和TWS耳机无线充电，同时这款产品最大的亮点在于其搭载了自定义伸缩手表充电模块。

该模块标配了包含苹果Apple Watch、谷歌Google Pixel Watch、三星Galaxy Watch在内的多款手表充电器卡口垫圈。

用户可将原装手表充电器固定在伸缩模块上，并通过内部搭载的隐藏式USB-C接口直接为原装手表充电器供电，极大增强了不同生态用户的兼容性体验。

充电头网以往还拆解过一款20W Qi2二合一磁吸无线充电器。

相关阅读：

接下来，充电头网将通过详细的拆解，来探究这款产品的内部做工与用料。

产品开箱

随机附送物品一览，包含了贝尔金三合一无线充主体、一个最高45W输出的单C口电源适配器、一根原装USB-C to USB-C电源线、四组用于适配不同智能手表的硅胶卡口垫圈以及相关的说明书与保修卡。

产品主体采用纯白配色，造型类似一个上窄下宽的圆台，表面采用了细腻的亲肤材质涂层，质感高级且不易沾染指纹。

充电器的顶面是一个平整的圆形区域，中心位置印有belkin的品牌Logo，该区域为手机的Qi2.2无线充电模块。

顶部的手机无线充电模块支持多角度翻转调节，翻起后可以露出底部的隐藏TWS耳机无线充电位。

机身侧边留有一个可供拉出的手机无线充固定卡扣。

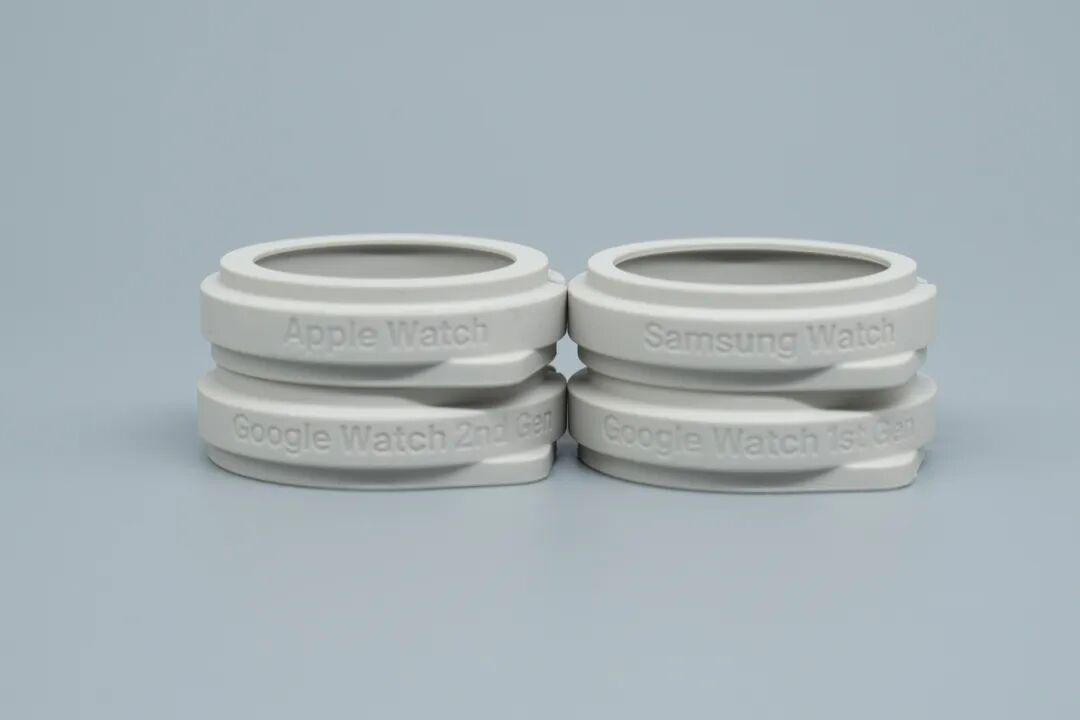

附赠的四个手表充电器卡口垫圈特写。

附赠的原装USB-C to USB-C电源线配有便于收纳的理线扎带

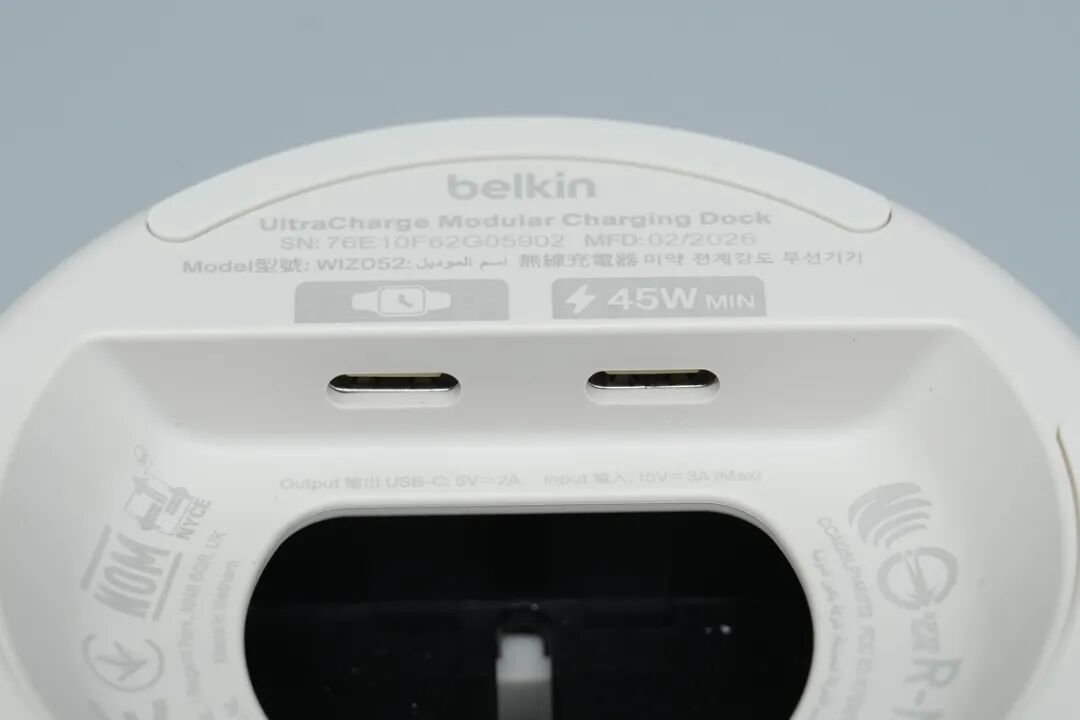

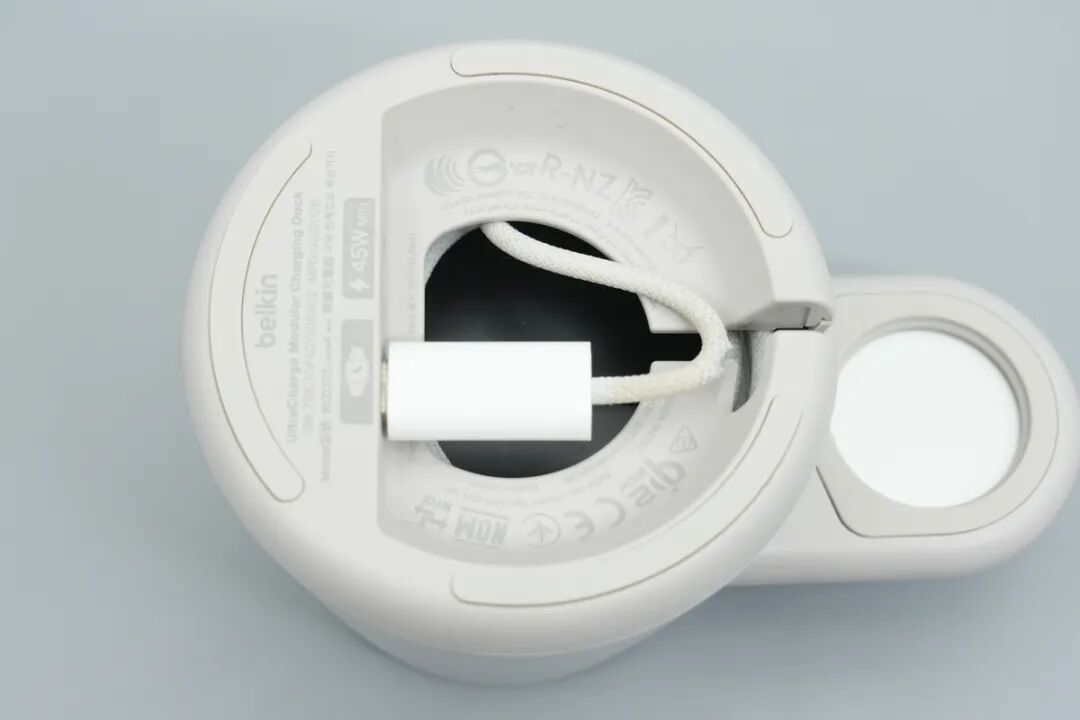

充电器底部凹槽内隐藏了两个USB-C接口，并印有详细的参数信息。

产品名称：UltraCharge Modular Charging Dock

型号：WIZ052

输入：15V3A (Max)

输出USB-C：5V2A

产地：越南

底部另一侧印有各种标志，包括Qi2、CE、NOM、FCC等，符合多地区的安规标准。

产品功能介绍

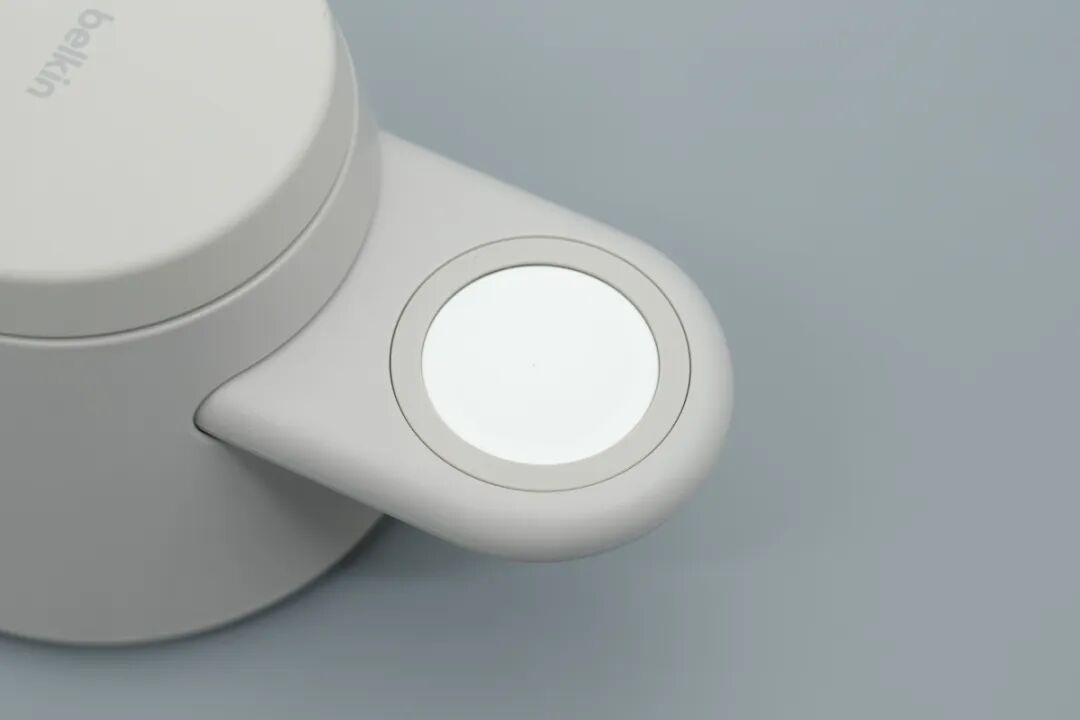

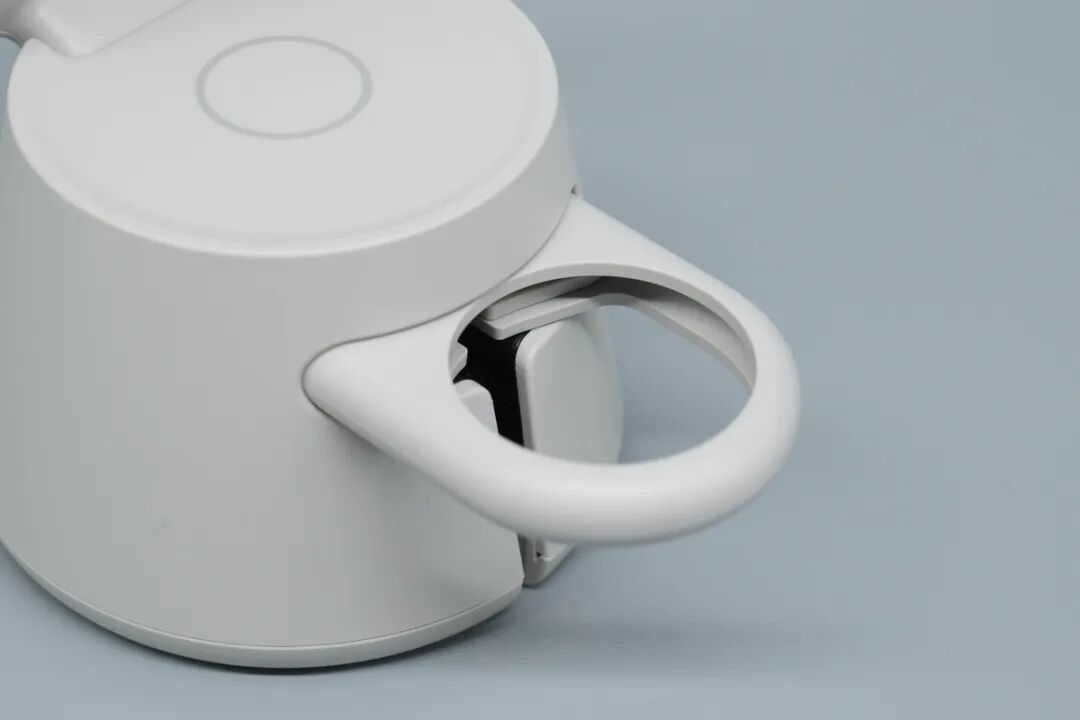

这款产品的一大特色是侧面的自定义伸缩手表充电模块。向外拉出后，可以看到一个圆环形的安装位，用于放置不同品牌手表的原装充电器。

将手表原装充电线穿过侧边模块，其底部的USB-C端子正好可以插入底座隐藏凹槽内部的供电接口中，多余的线缆则可以收纳在底座的理线槽内。

安装好对应的垫圈和手表充电器如图，设计精妙。

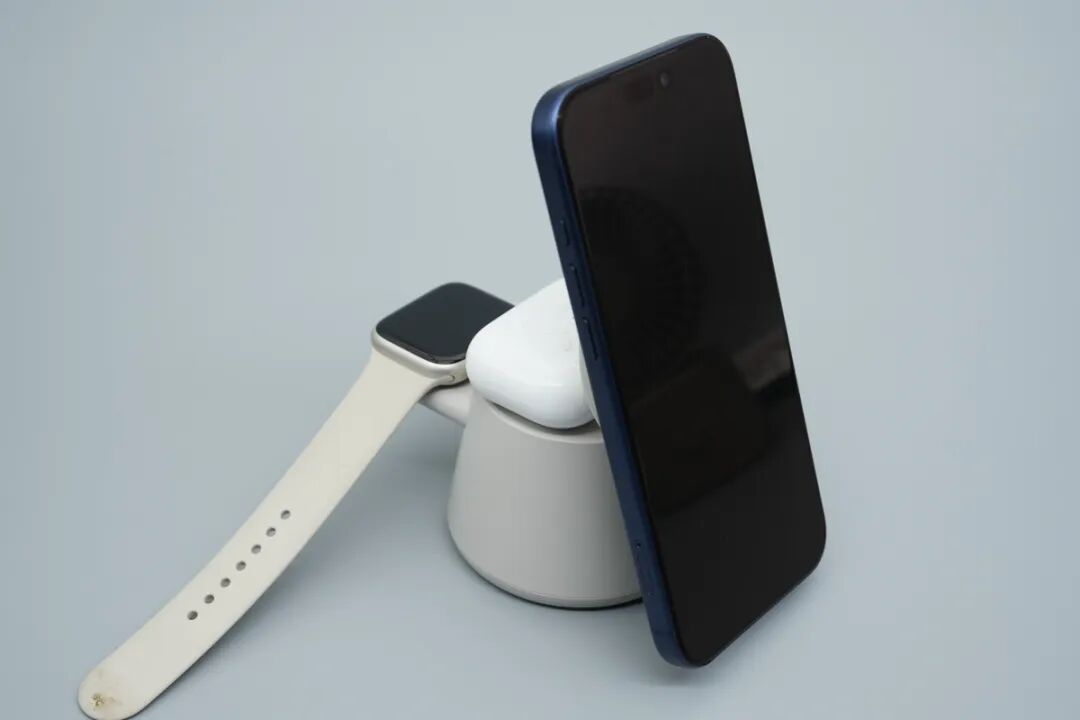

日常使用展示，顶部面板为手机进行磁吸无线充电，下方面板为AirPods耳机充电，侧边伸缩模块则为智能手表充电。

将手机吸附在顶部Qi2.2模块上，iPhone17 Pro成功弹出了无线充电动画。

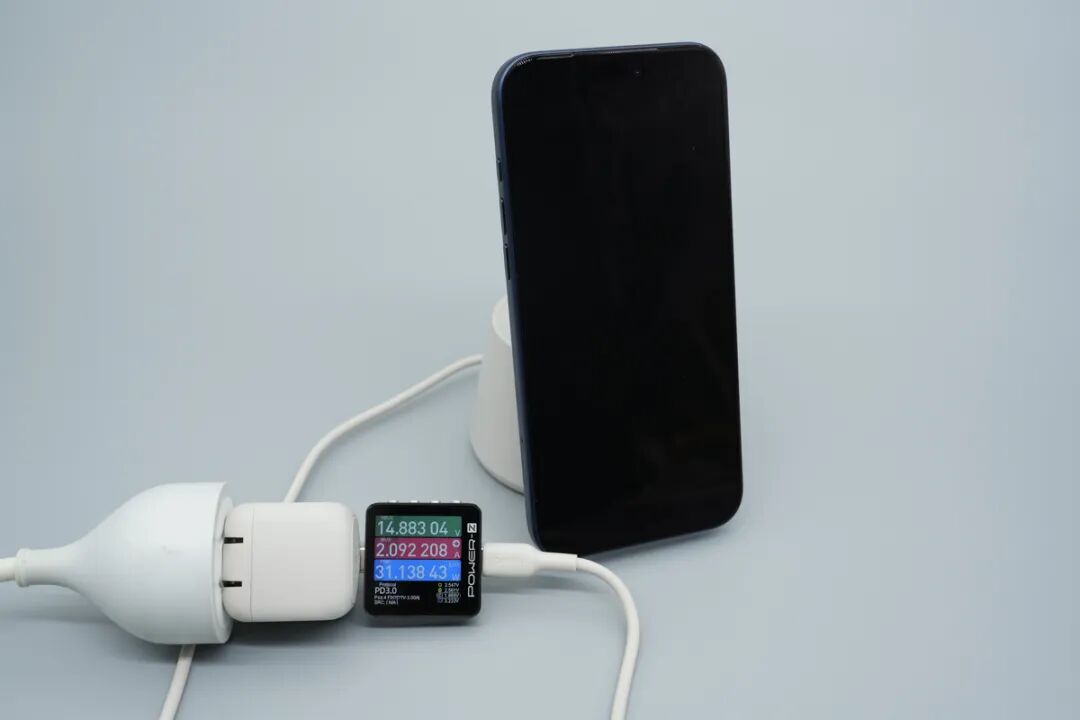

使用POWER-Z KM003C测试单独为iPhone17 Pro充电功率，可见输入为14V 2.09A 31.13W，触发满血Qi2.2快充。

相关阅读：

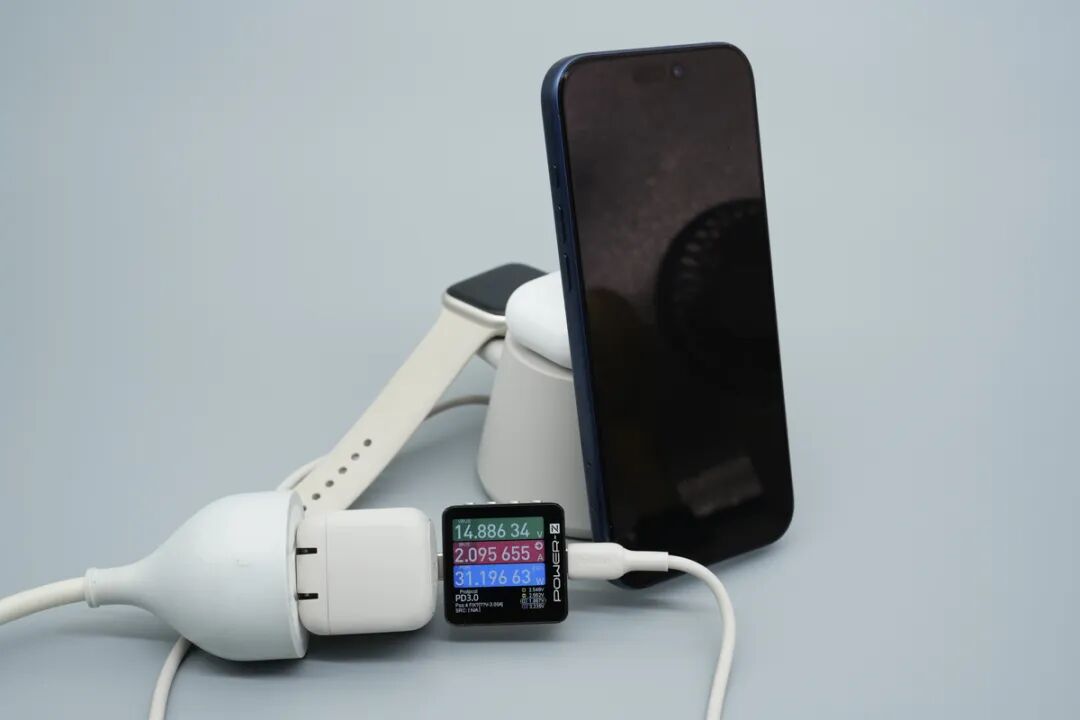

再次测试同时充电功率，显示电压约为14.88V，电流2.09A，整体输入功率达到了31.19W，符合多设备同时快充的需求。

尺寸和重量

使用游标卡尺测得充电器底座的最大直径约为80.68mm。

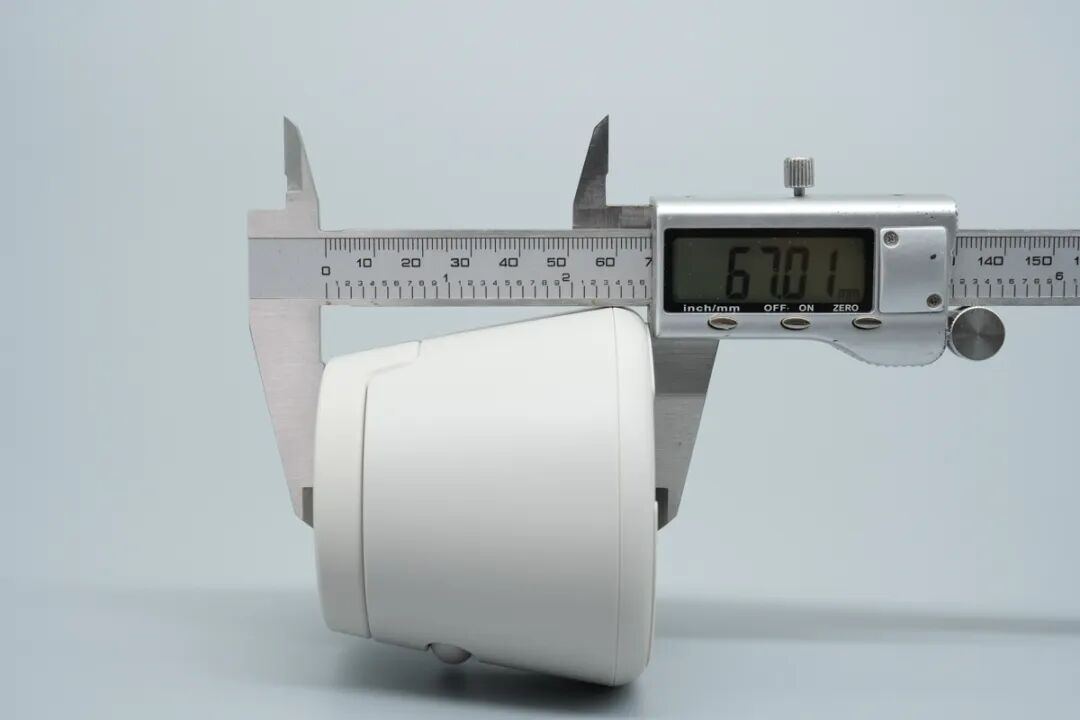

测得充电器机身的高度约为67.01mm。

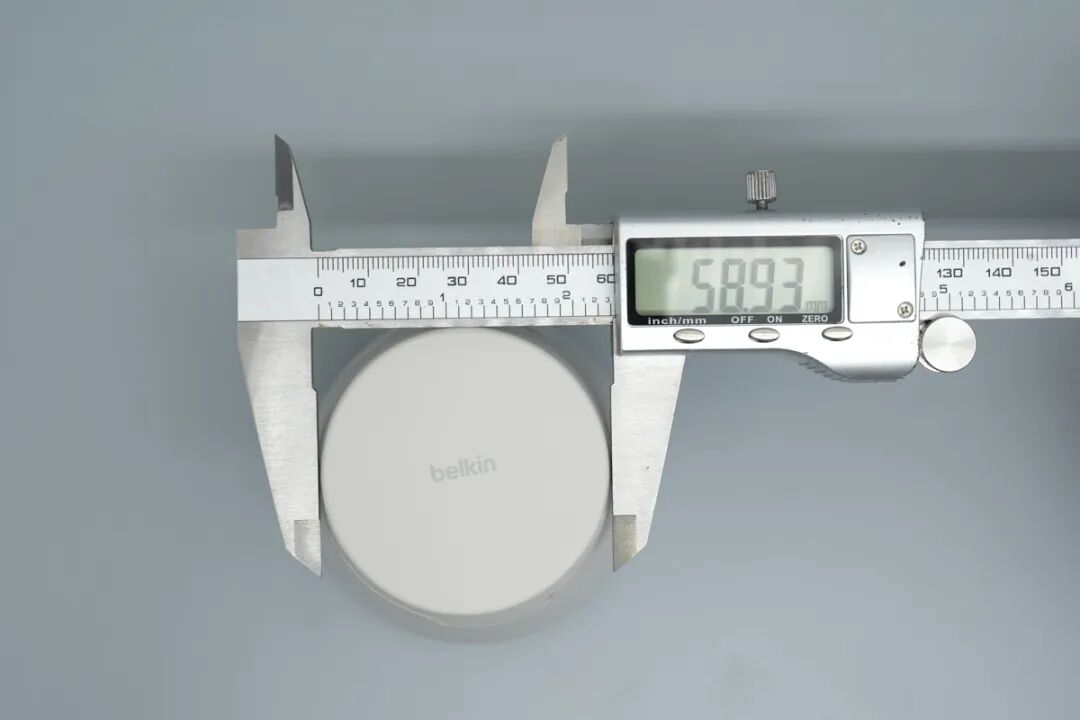

顶盖Qi2.2模块的直径约为58.93mm。

放在电子秤上测得，产品主体的重量为214.1g。

看过产品外观以及使用场景测试，充电头网继续为您带来实际的产品拆解。

产品内部设计全貌解析

拆开底部的盖板，可以看到内部的结构。底座内部四周由多颗螺丝固定，主PCBA模块垂直插接在内部支架上。

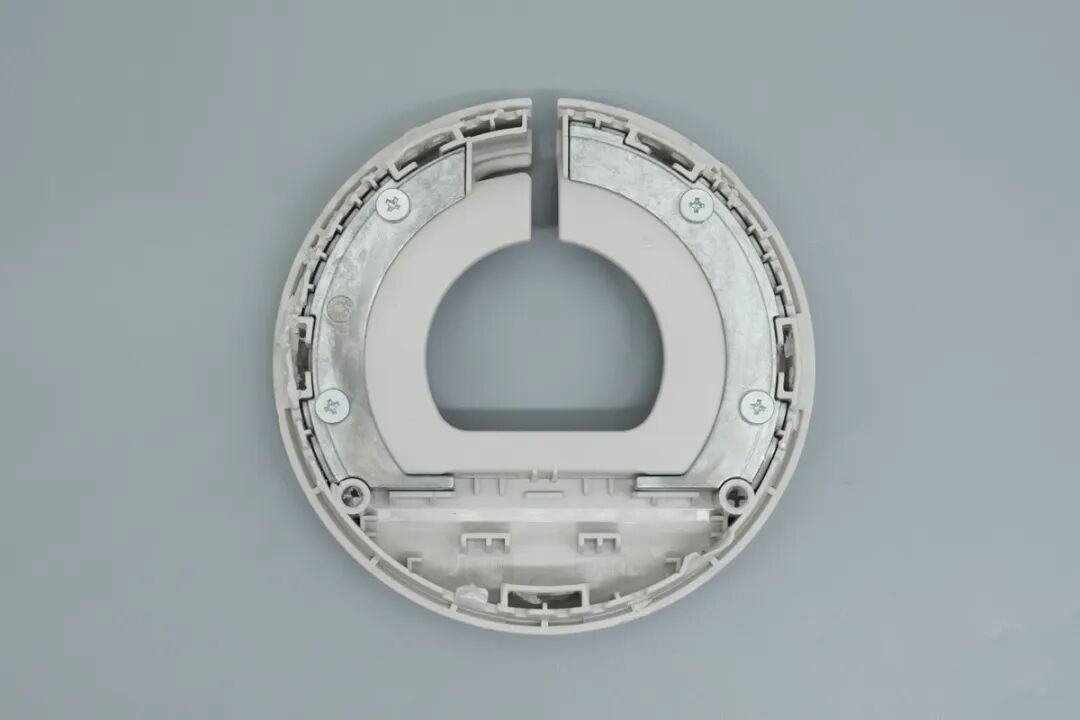

拆下的底座盖板内部镶嵌了两块半圆形的厚重金属配重铁，用于增加整体重量，降低重心，防止拔下手机时带起充电器。

PCBA上焊接了两个USB-C母座，其中一个用于连接外部电源输入，另一个则用于向手表充电模块输出5V电力。

主板与上方充电模块的连接，采用了多根线连接，焊点处有打胶固定。

将产品各部分依次分离。

拆出中间的手表充电骨架组件，侧边的手表伸缩模块导轨一览无余。

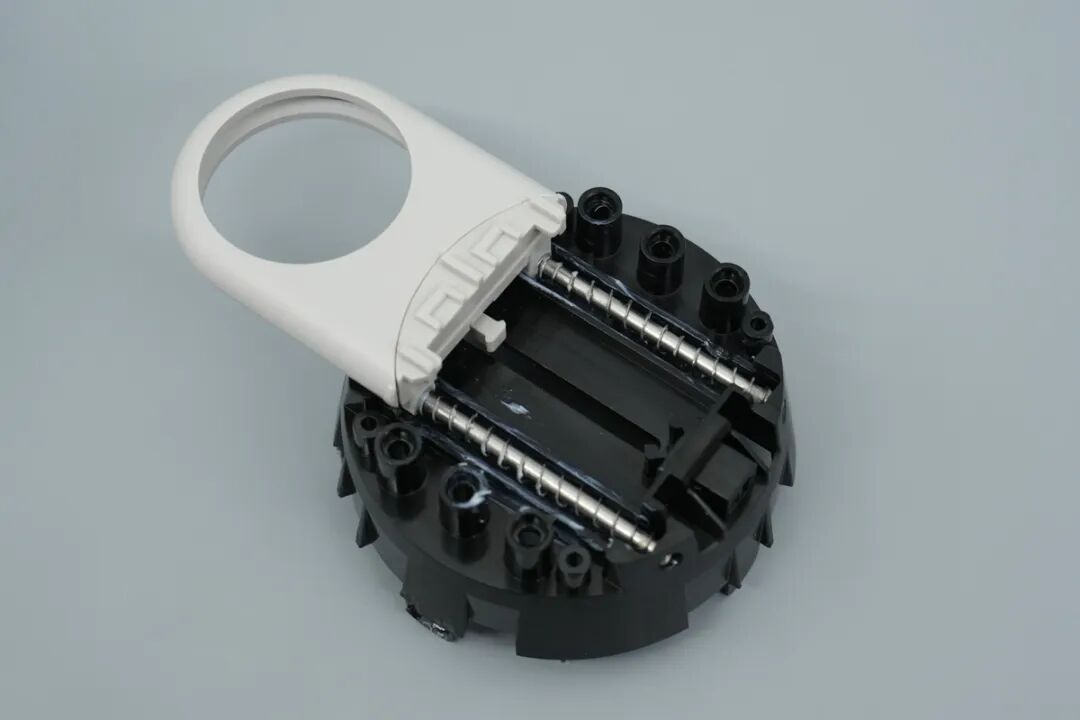

推动手表充电模块，可以看到内部采用了两根长弹簧作为伸缩阻尼与回弹机构，机械结构设计非常扎实。

拆解上半部分，多根线缆穿过转轴固定位连接至顶部的Qi2.2手机充电模块，下方为耳机无线充对应的利兹线和NTC热敏电阻。

顶部的TWS无线充模块内部摄影紧密绕制的无线充电线圈，线圈中心设有一颗NTC热敏电阻，用于实时监测充电时的温度。

分离Qi2.2无线充模组，分为外壳盖板、带绿色PCB与隔磁片的无线充线圈，以及下方的连接底壳。

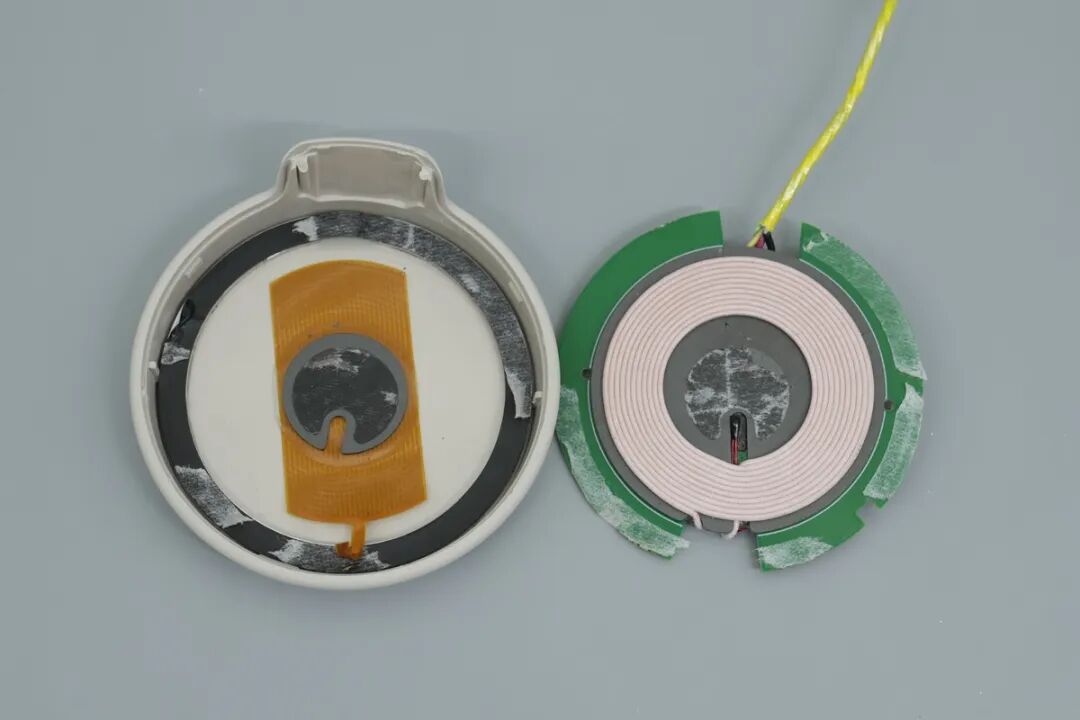

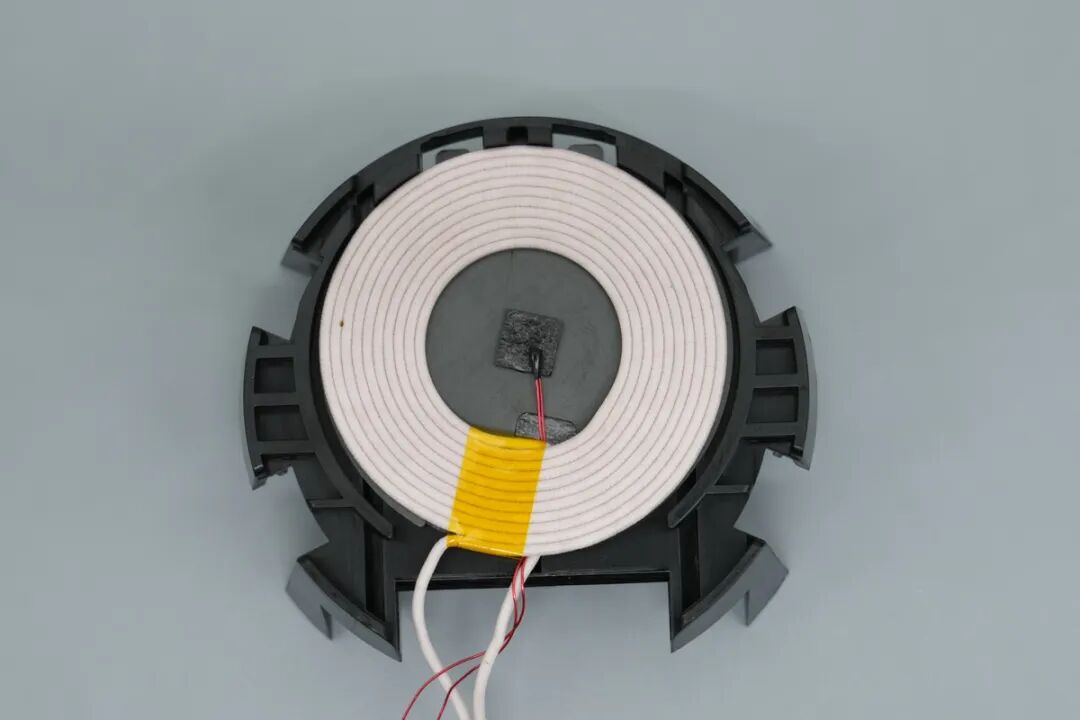

Qi2.2无线充电线圈背面贴有隔磁片以及NTC热敏电阻，外壳内部铺有一层黄色的FPC软排线用于充电状态检测，边缘环形磁铁阵列，用于与精准吸附定位。

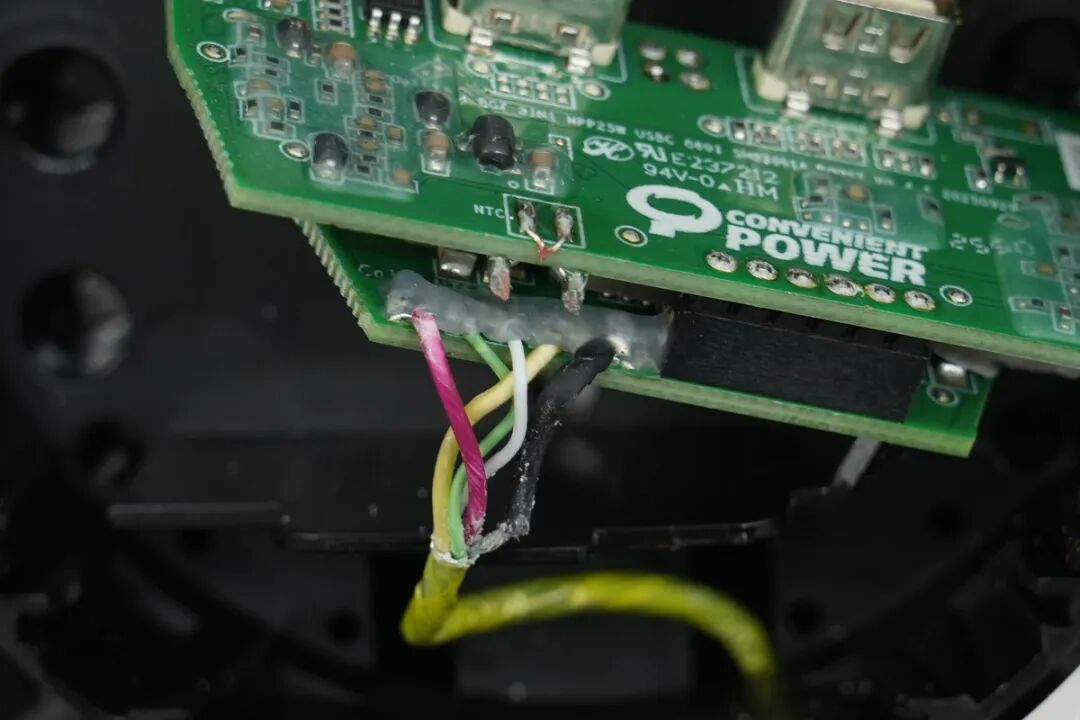

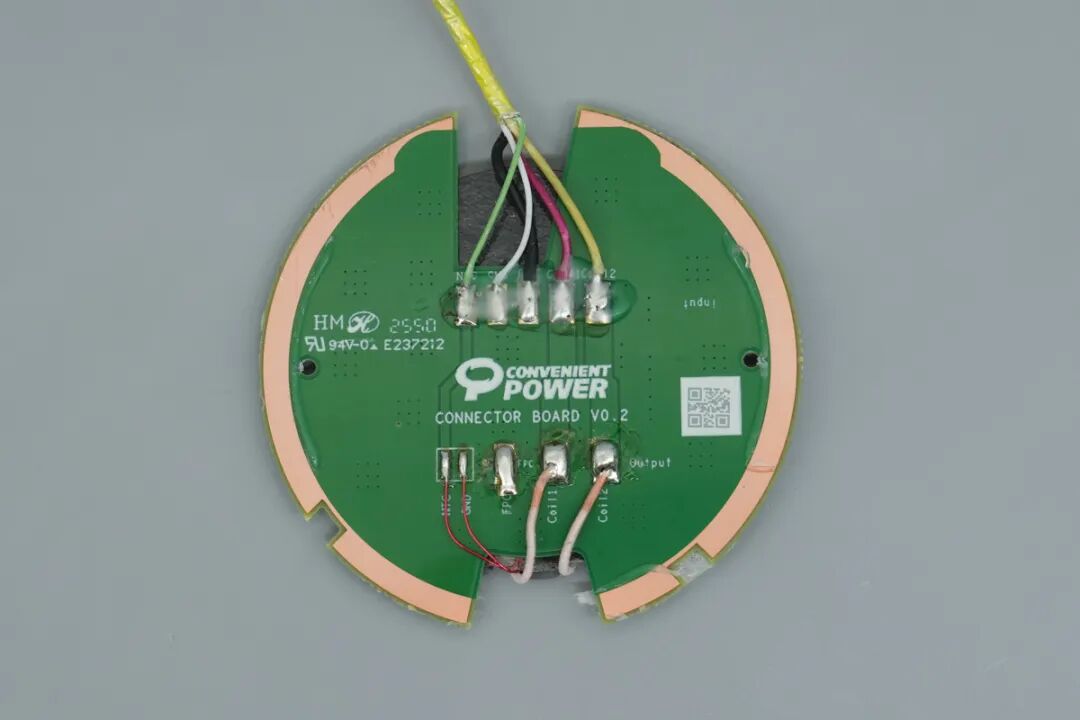

可见Qi2.2无线充模块来自易冲，背面折叠转轴区域对应的焊点设有打胶固定。

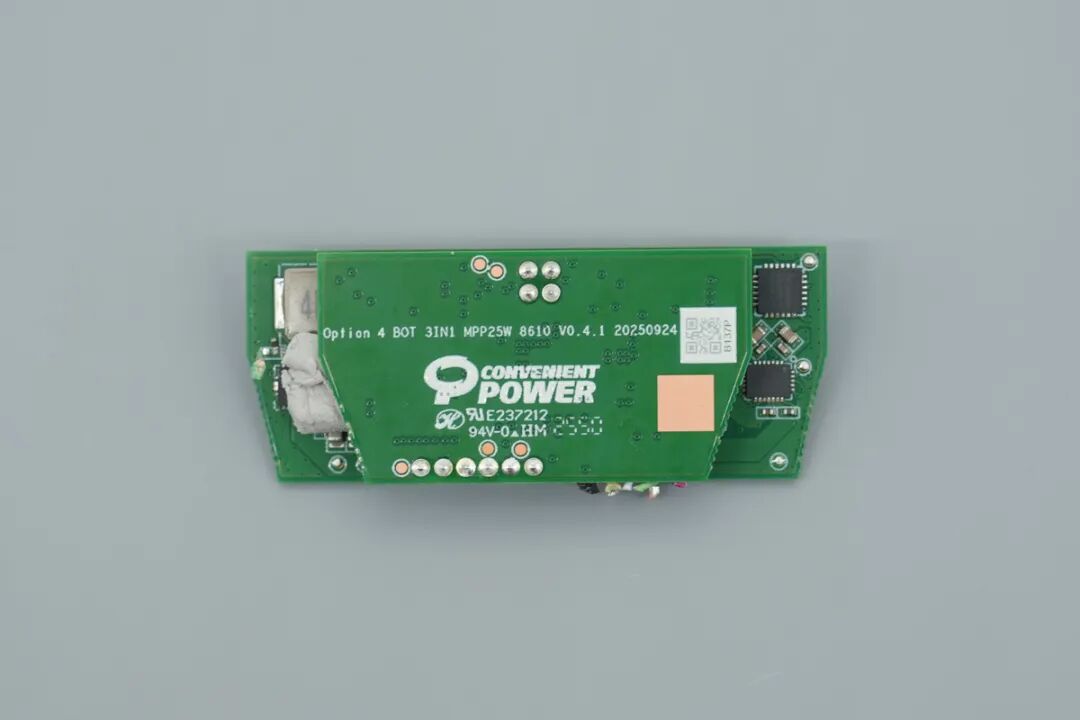

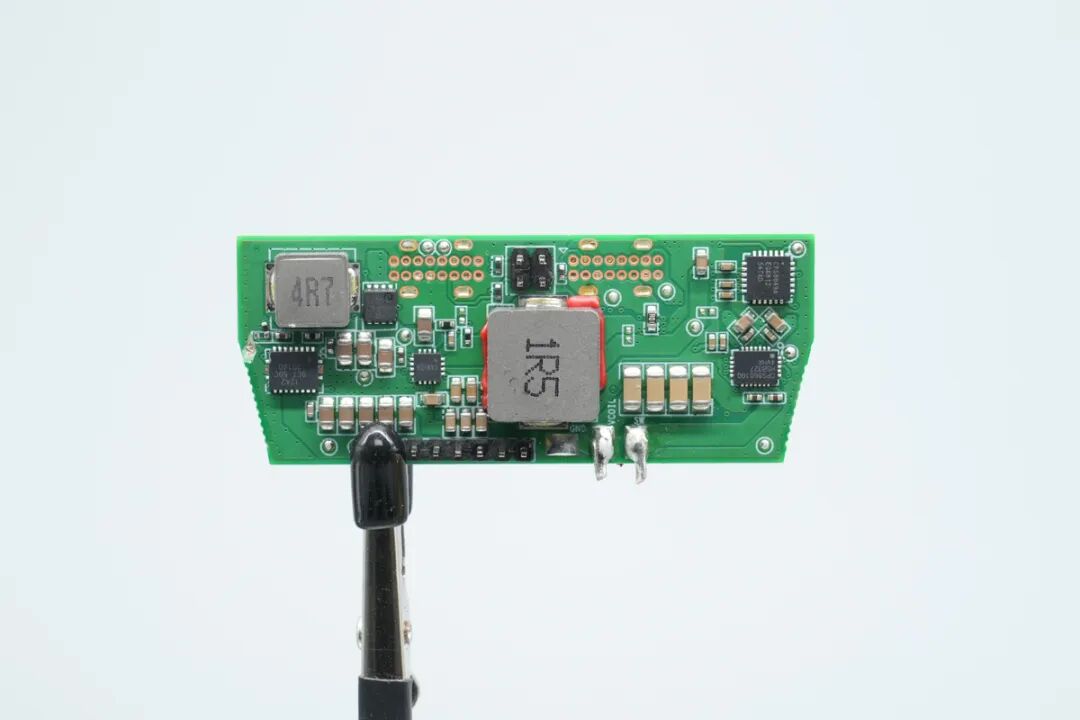

抽出PCBA模块，可见分为上下两层小板堆叠结构。

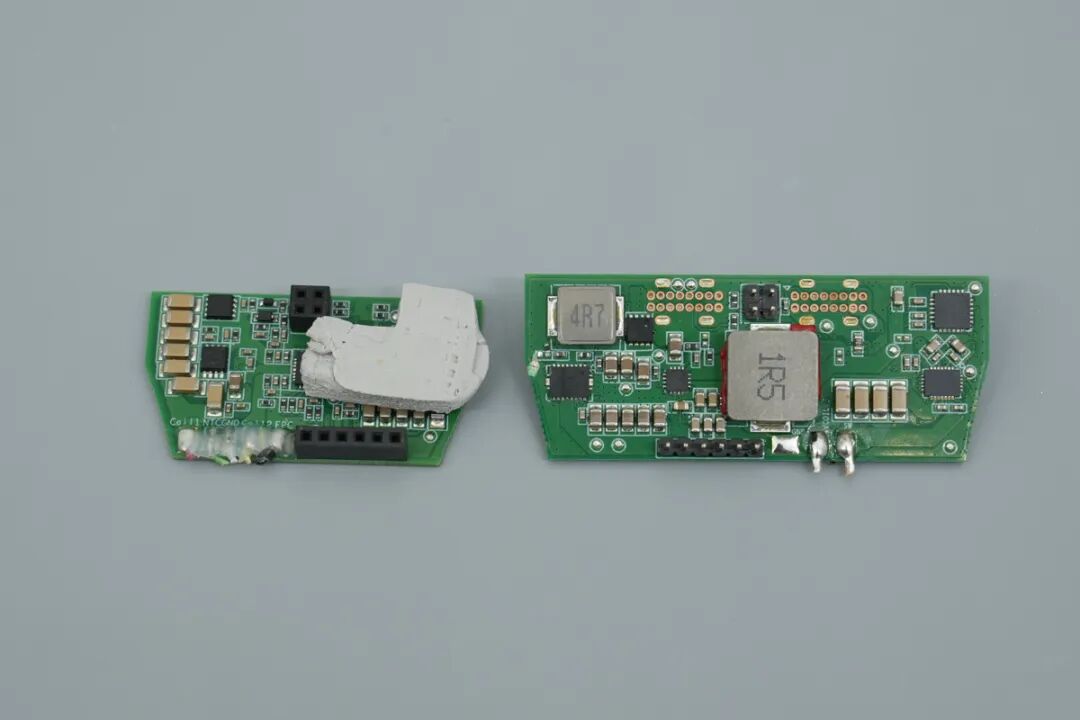

分离两块小板，使用插针连接。

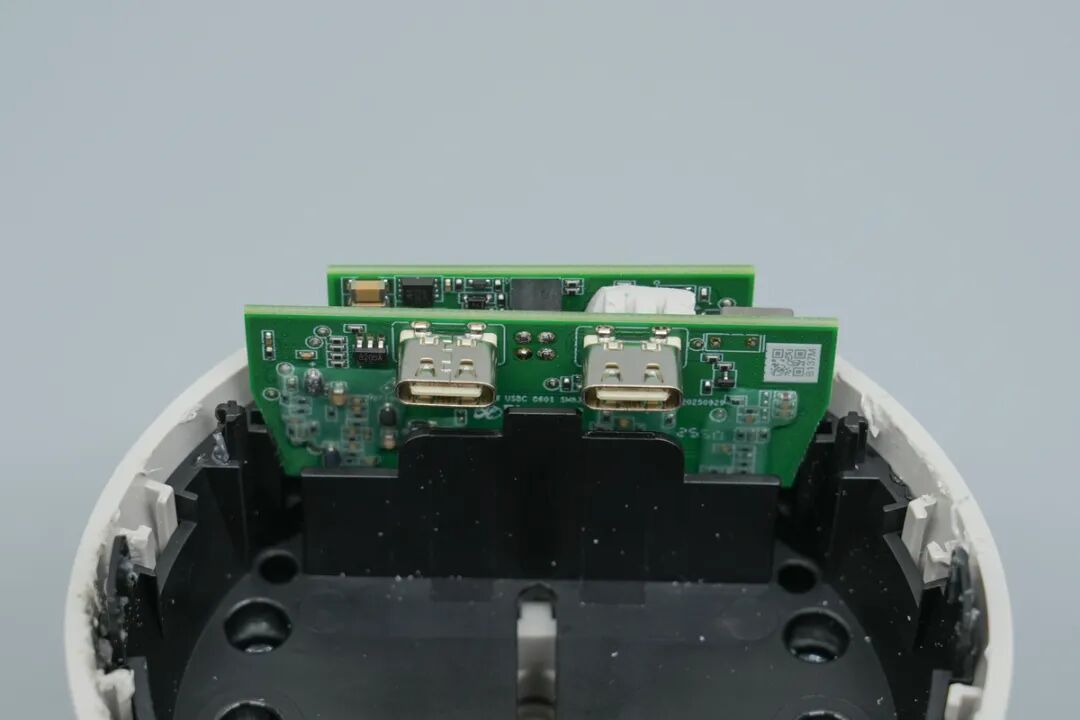

下层板主要用于实现TWS耳机无线充以及手表供电输出，正面分布两个USB-C母座以及VBUS管等器件。

背面分布无线充发射芯片、协议芯片等器件。

上层板分布无线充电芯片、鉴权芯片、无线充功率管等元器件。

背面则无器件分布。

产品PCBA深度解析

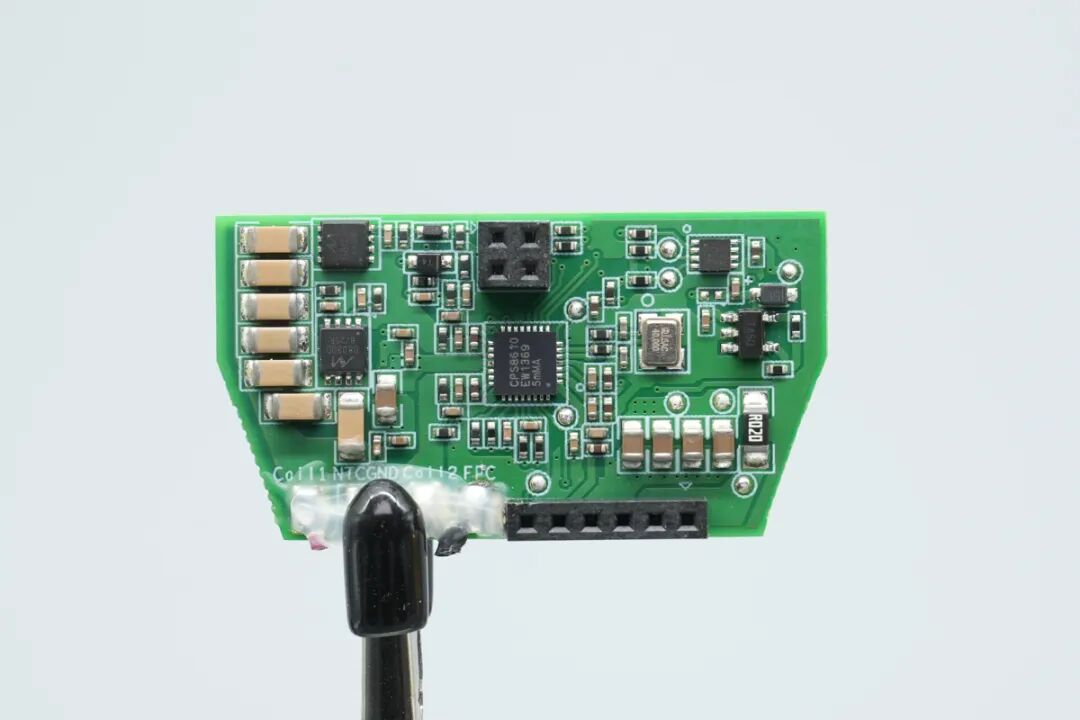

用于Qi2.2无线充电SoC芯片来自易冲半导体，型号CPS8610。

该芯片是一款面向Qi 2.2 MPP 25 W 应用场景而推出，最高覆盖30W的高集成无线充电发射端控制器/SoC芯片，单颗芯片完成协议处理、功率级驱动、测量链路与多路解调。

相关阅读：

CPS8610无线端覆盖Qi 2.0/2.2并兼容主流生态；有线侧集成PD 3.1 PPS/QC/AFC/UFCS等适配器接口，可按输入能力进行电压分档与功率映射，使效率、热设计与兼容性在全功率段取得平衡，便于平台化复用。

CPS8610采用QFN31封装，适用于车载磁吸与多合一无线充设备等领域。

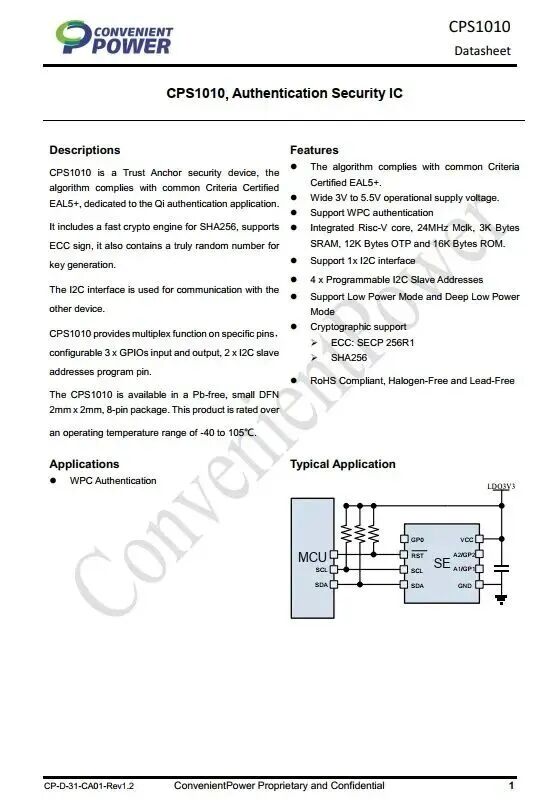

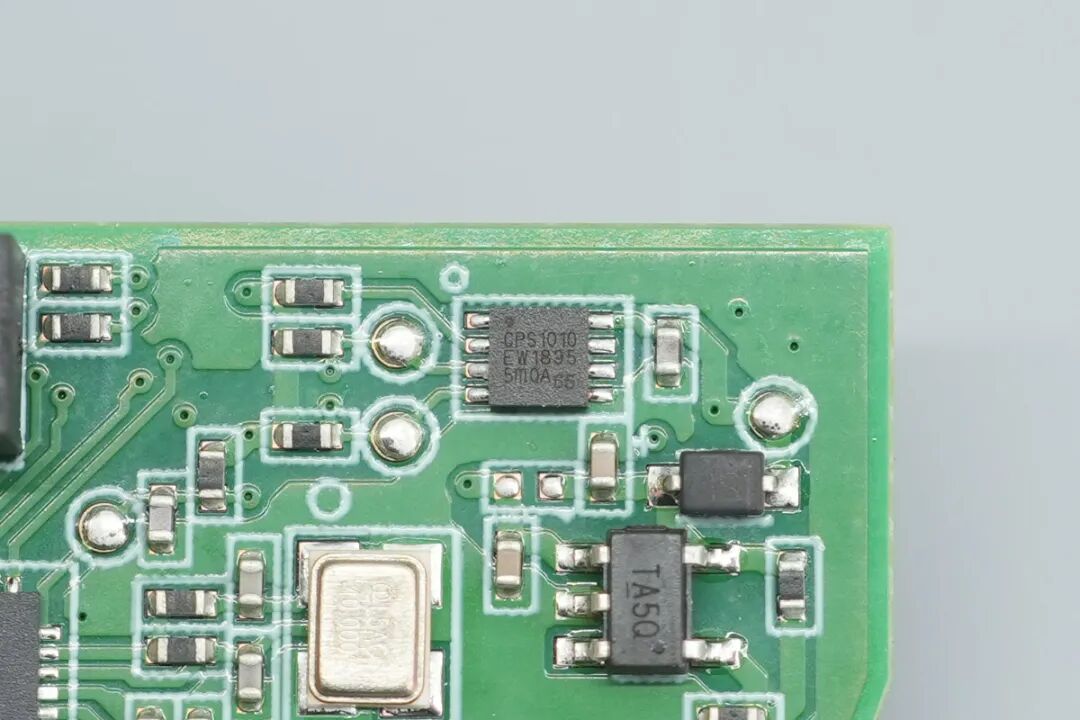

鉴权芯片采用来自CPS易冲半导体的CPS1010，这是一款面向Qi认证应用的无线充电协议加密芯片。

相关阅读：

该芯片集成SHA256加密引擎、ECC签名以及真随机数密钥生成功能，可为无线充电设备提供身份鉴权与安全认证支持，采用DFN8封装。

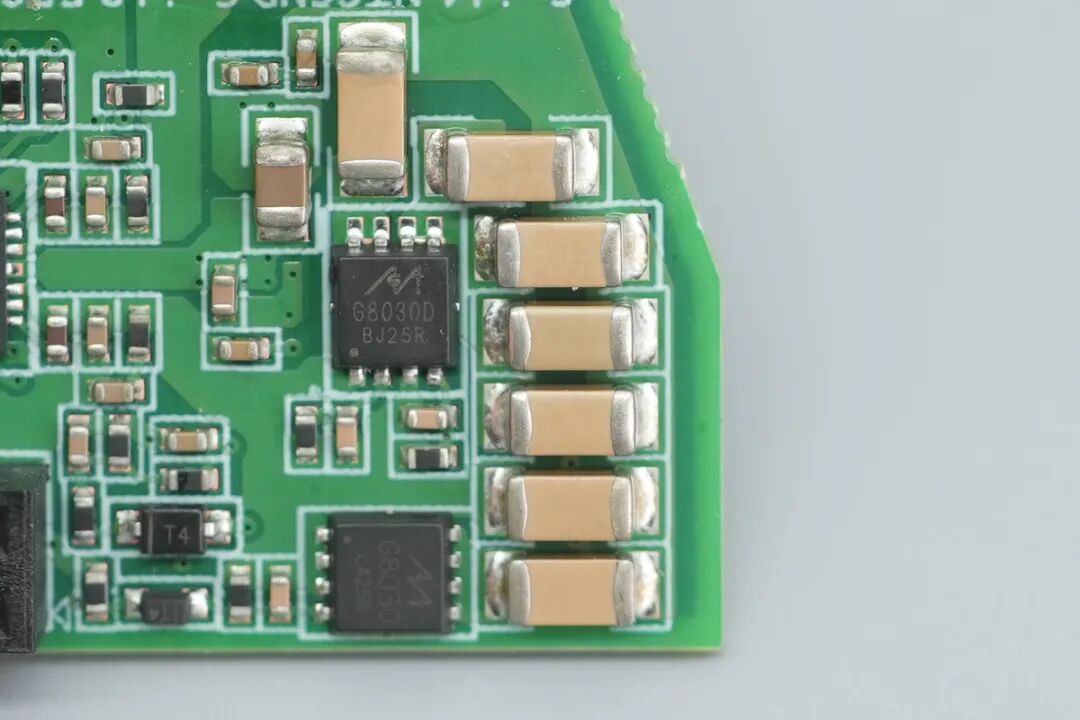

两颗NMOS均来自GigasTech极思芯，分别是GTMW8030A-NQ与GTMW8030D-NQ，一旁是无线充谐振电容。

其中极思芯GTMW8030A-NQ是一款单NMOS管，用于谐振电容切换。其耐压为80V，额定工作电流为30A。

器件基于SGT工艺制造 ，导阻仅为13mΩ，采用了PDFN3.3*3.3-8L贴片封装。

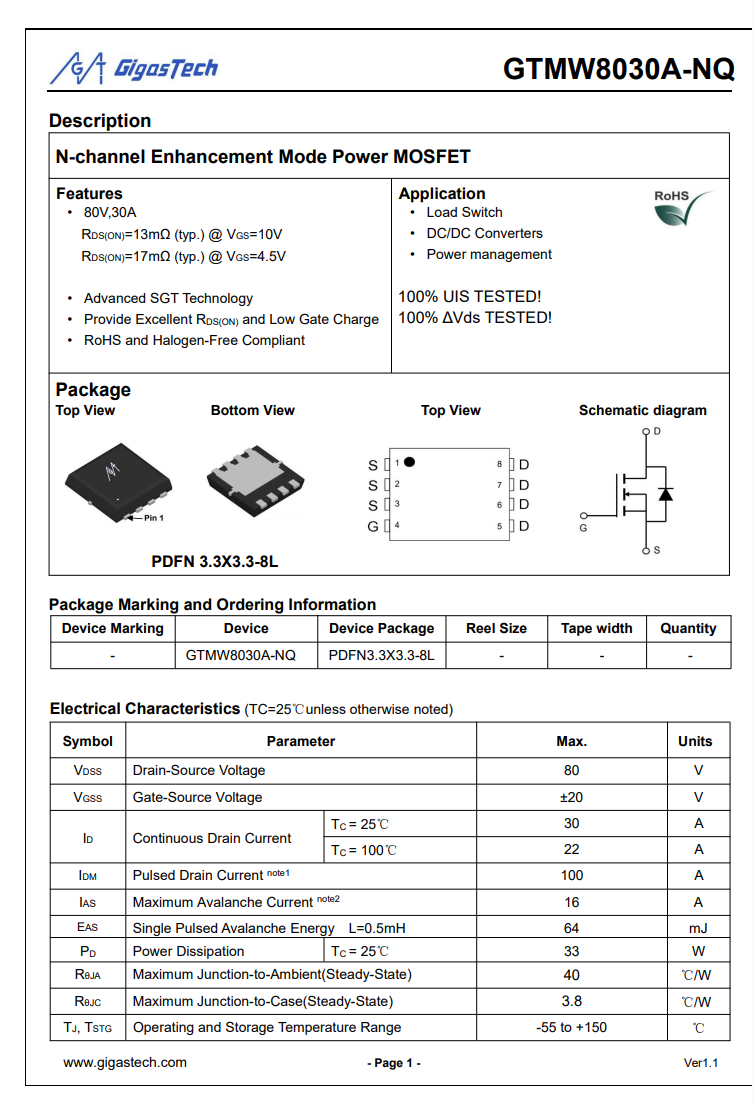

GTMW8030A-NQ资料如上。

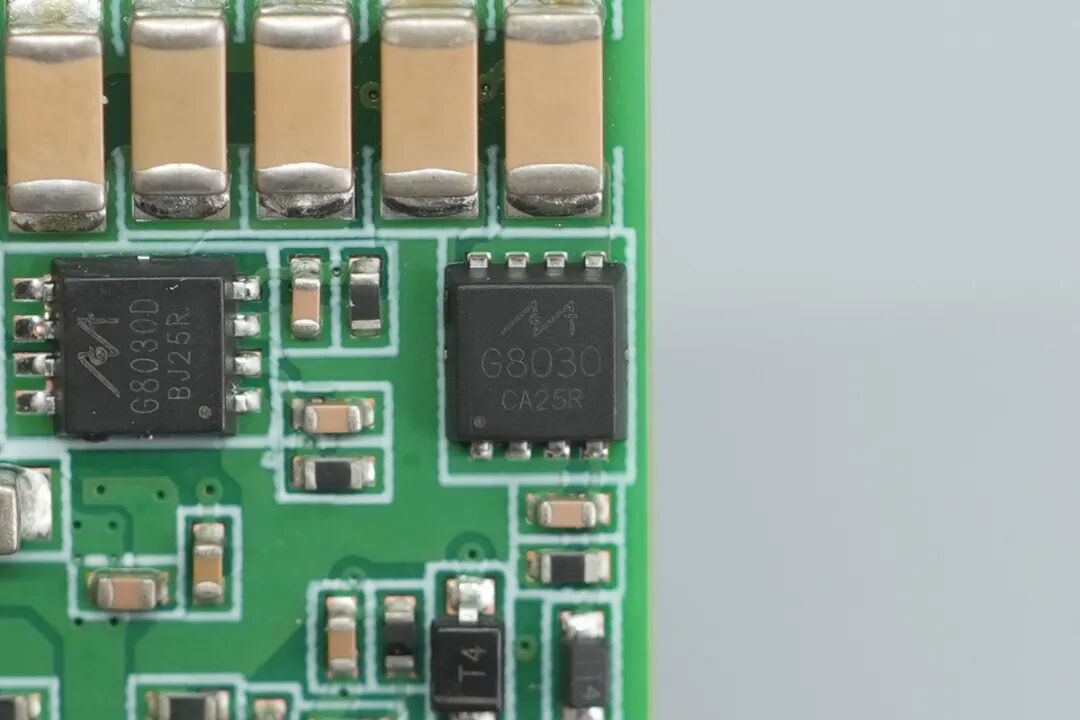

另一颗无线充谐振电容切换MOS为极思芯GTMW8030D-NQ，是一款双N沟道增强型功率MOS管，相当于将两颗MOS集成在一个封装内。

该芯片同样具备80V耐压与30A的工作电流 ，以及SGT工艺 ，产品导阻13mΩ，采用PDFN3.3*3.3-8L(Dual)封装。

极思芯GTMW8030D-NQ规格书如上。

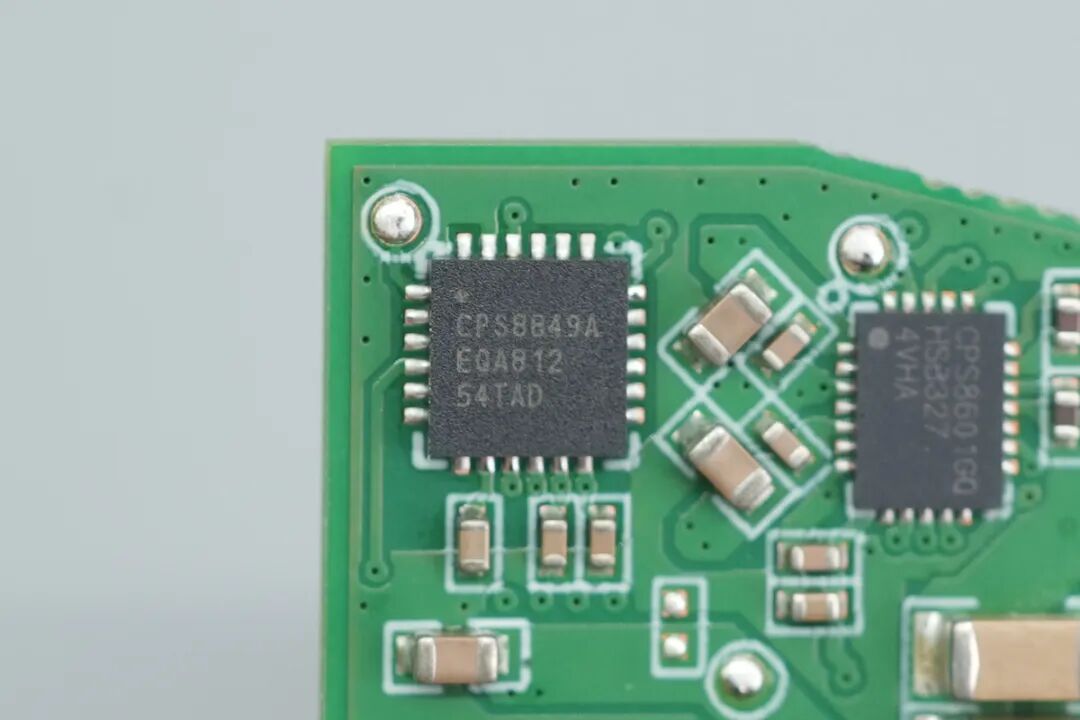

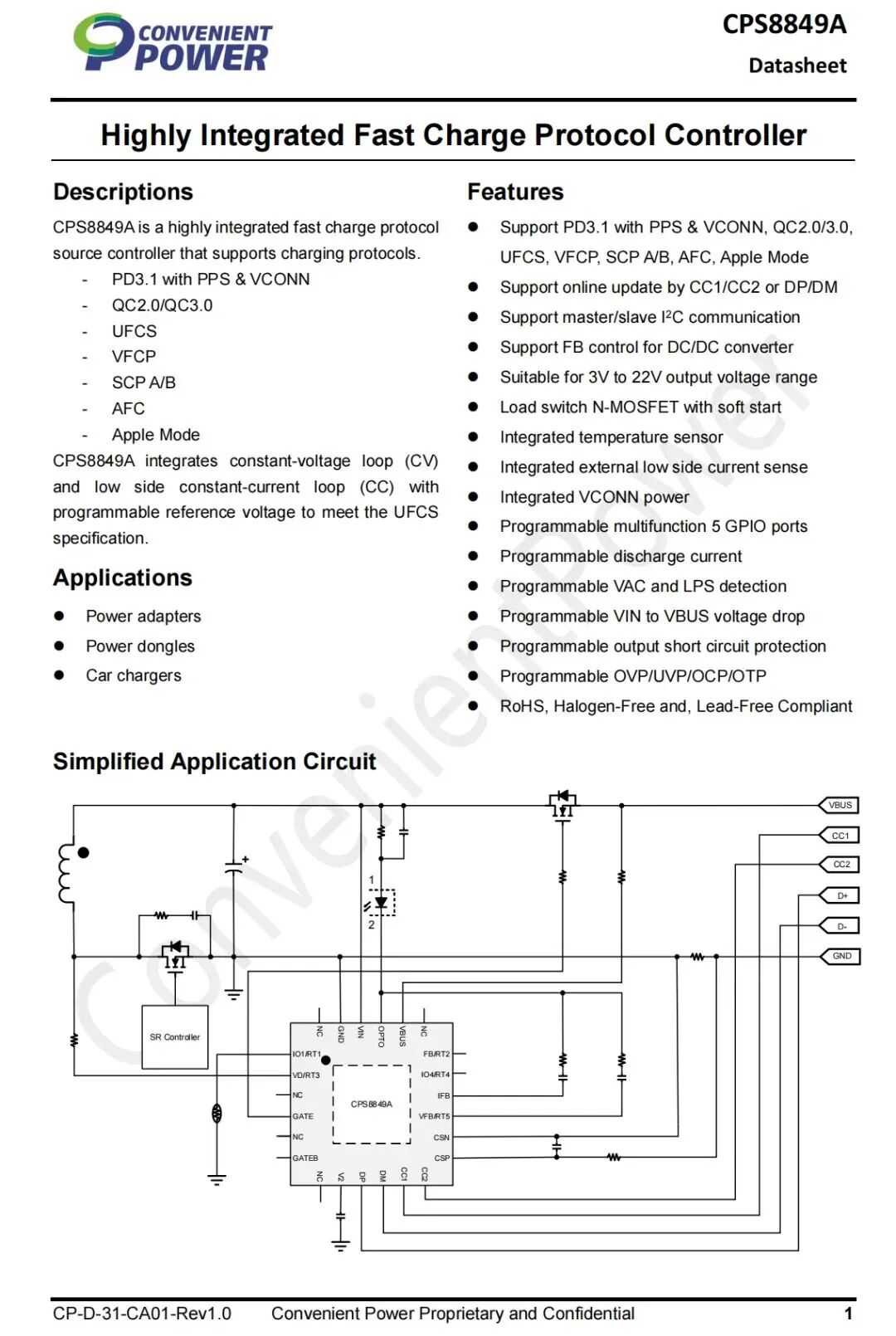

协议芯片来自易冲半导体，型号CPS8849A，QFN24封装，是一颗高度集成的快充协议芯片，芯片集成PD3.1快充，PPS快充和Vconn供电，支持UFCS融合快充，支持QC等多种快充协议。

相关阅读：

支持通过CC或DPDM引脚进行在线升级，芯片支持主从I2C通信，具备FB引脚用于DC-DC转换器控制，支持3-22V输出电压范围。

CPS8849A内部集成温度检测，集成低侧电流检测放大器，支持Vconn供电，支持使用NMOS作为VBUS开关管。

芯片具备多功能GPIO引脚，放电电流可编程，具备初级AC电压检测和限功率检测，具备可编程的线损补偿、输出过电流保护和其他保护功能，满足充电器和车充等场合应用。

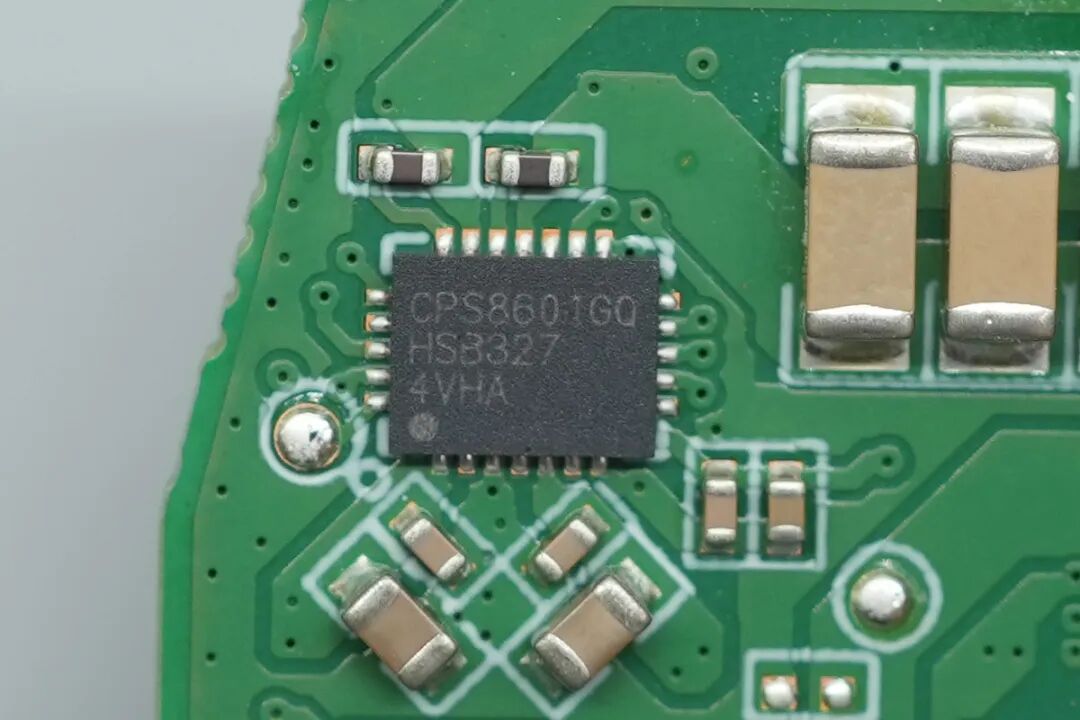

无线充电芯片来自易冲半导体，型号CPS8601，是一款高能效的无线充电发射芯片，支持3.3-14V输入电压。

相关阅读：

支持WPC 1.3 EPP 15W，三星和苹果快速无线充电。芯片内部集成8051内核，256B RAM和3KB 外部RAM，16KB MTP和40KB ROM。

易冲半导体CPS8601内置17mΩ低阻开关管，支持死区时间调节，具备两个I2C接口和两个UART接口，支持睡眠模式和待机模式，具备过热保护和过电压保护。采用QFN3*4-24封装。

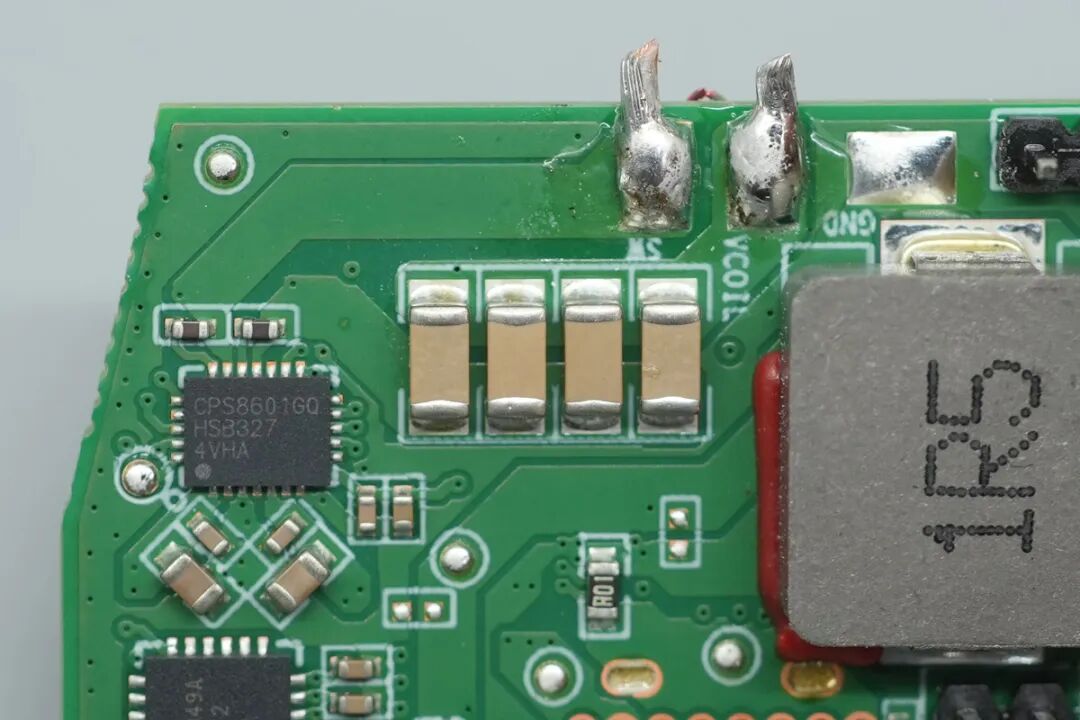

四颗无线充谐振电容。

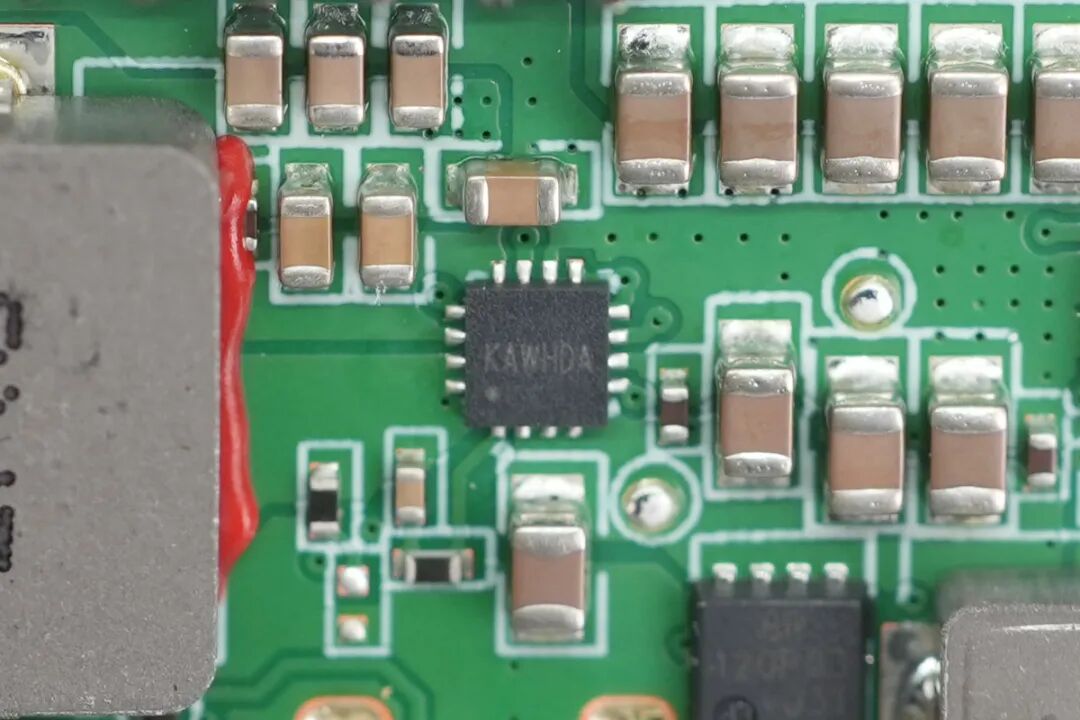

一颗丝印KAWHDA芯片。

一颗同步升压芯片为SCT芯洲科技SCT12A2DHKR，采用DFN20封装，是一款高效率的全集成同步升压转换器，支持2.7V至20V的输入电压范围和高达15A的开关电流。

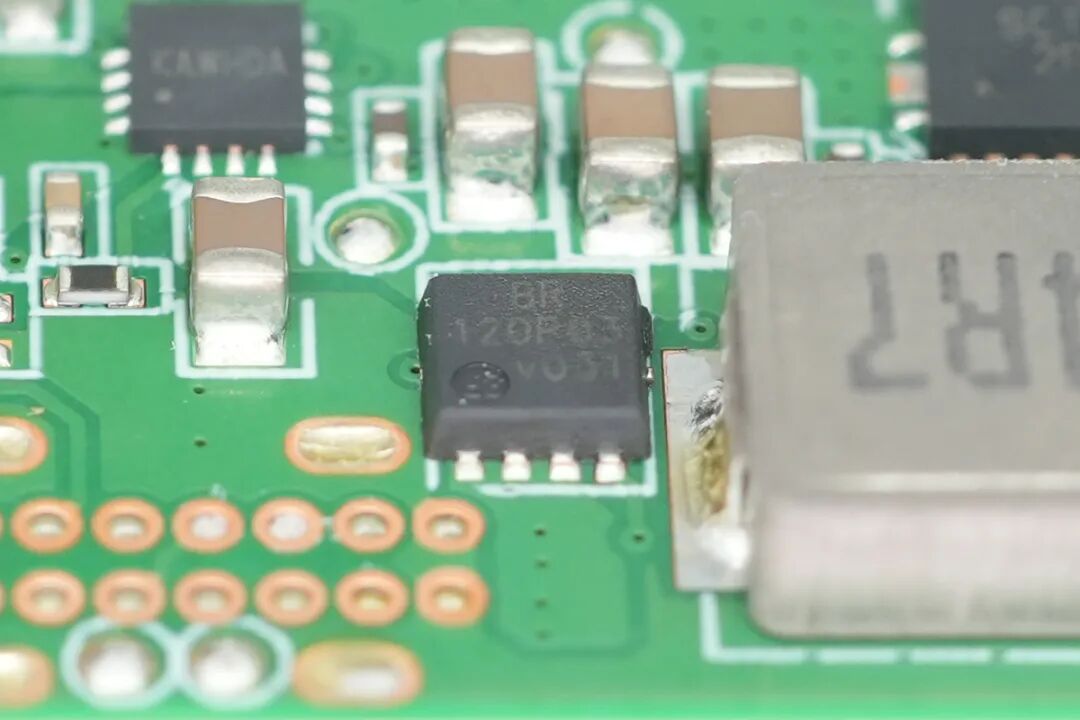

一颗供电切换控制MOS丝印为BR 120P03。

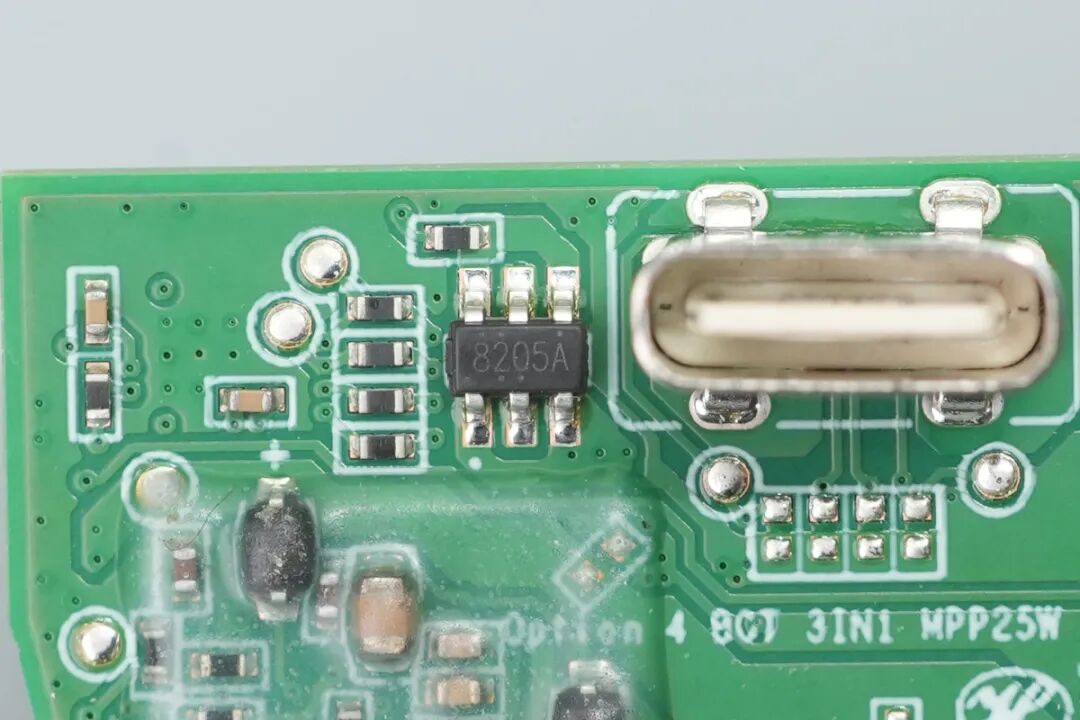

一颗VBUS管来自极思芯，型号为GTM8205S，这是一款NMOS管，耐压20V，额定工作电流6A，导阻为18mΩ，采用SOT23-6L封装，非常适合作为电池保护以及负载开关等场景应用。

极思芯GTM8205S详细资料如上。

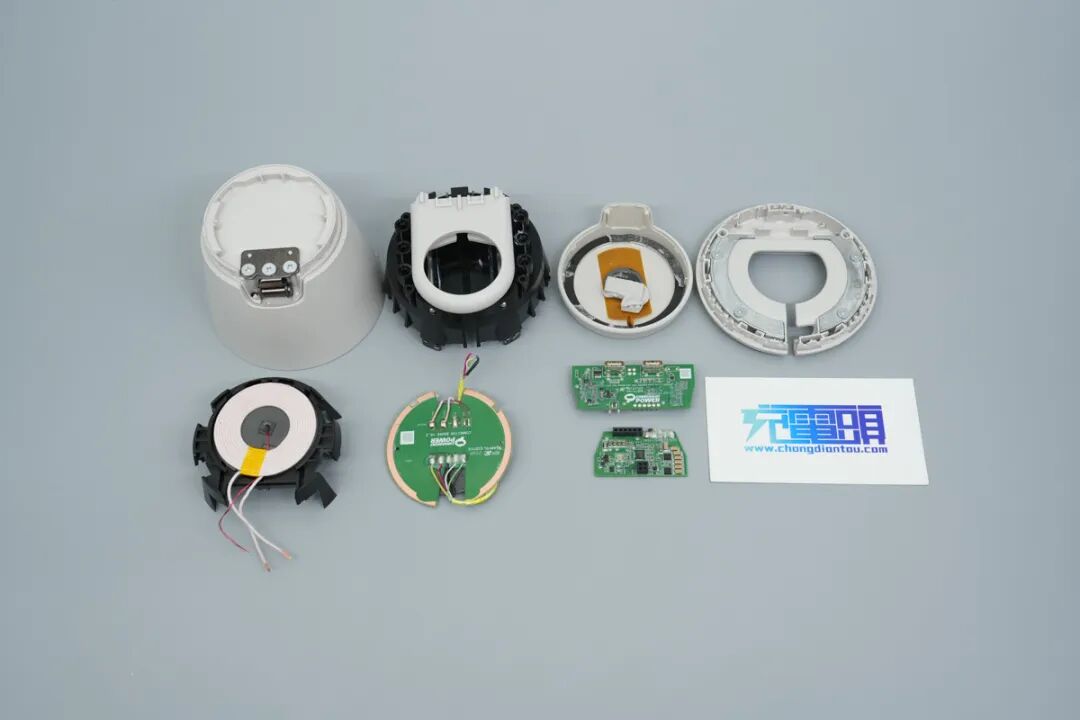

全部拆解完毕，来一张全家福。

充电头网总结

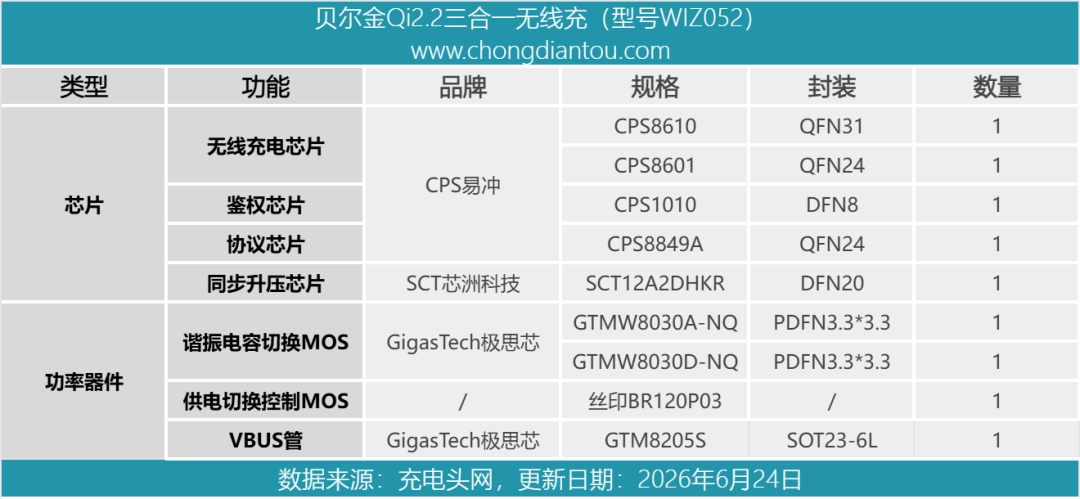

最后附上产品的物料清单，方便大家查阅。

这款贝尔金三合一无线充电器在设计上极具巧思，采用了立式折叠与伸缩结合的设计语言 。

其最大的创新在于侧边抽拉式的自定义手表充电模块，通过附赠多种垫圈完美兼容苹果、谷歌、三星等不同品牌手表的原装充电器，并通过内部巧妙隐藏的USB-C接口统一供电，解决了多设备用户的线缆收纳痛点。

在内部用料上，底部加入了厚重的金属配重铁以确保摆放稳定，机械伸缩结构采用了双弹簧导轨。

该产品搭载了全套的易冲半导体无线充方案，包括CPS8610无线充主控、CPS1010鉴权芯片以及CPS8601与CPS8849A协议芯片。

在功率器件部分，产品采用了来自极思芯的GTMW8030A-NQ、GTMW8030D-NQ两款高性能MOS管用于无线充谐振电容切换，一款极思芯GTM8205S用于VBUS管，为设备的高效运行提供了有力保障。

整体而言，这是一款高颜值的桌面配件，更是一款内部用料扎实、兼容性高的三合一无线充电产品。
