开颅手术中临时放置的颅内电极，是捕捉人脑皮层毫秒级神经电活动的核心工具，能为癫痫、脑肿瘤手术划定病灶边界、保护关键功能脑区，但长久以来，这类临时电极的精准解剖定位始终是行业痛点。不同于术后可通过CT、磁共振配准重建位置的长期植入电极，术中电极仅术中短暂使用，极少留存清晰影像记录，标准化文档缺失导致不同患者间电生理数据难以横向对比，也无法量化神经信号与肿瘤、癫痫病灶的空间关联。
近期由麻省总医院、布莱根妇女医院多学科团队发表于《Frontiers in Neural Circuits》的一项研究，推出名为ALIGNER（Advanced Localization and Imaging Guidance for Neurosurgical Electrode Recording）的全开源模块化成像管线，完整解决术中电极三维重建与解剖定位难题，为脑肿瘤、难治性癫痫、脑机接口相关研究提供标准化分析工具。
电极放置与信号采集
该研究共纳入38名接受神经外科手术的受试者，涵盖24例难治性癫痫切除、11例脑肿瘤、1例皮层发育畸形、2例运动障碍脑深部电刺激植入病例，平均年龄42岁，年龄区间22至75岁，女性受试者22名。全部病例均成功完成电极重建，其中33例留存术中实拍照片或视频，可依托视觉素材实现高精度定位，剩余7例仅依靠术中监护记录与脑图谱完成定位，形成两套可适配不同临床数据条件的重建路径。
本研究使用了多款电极与采集设备，充分体现了ALIGNER的多类型兼容、流水线通用性强。
商用临床电极：Ad-tech、PMT条状/深部铂电极，不同接触间距、触点直径；
薄膜高密度PEDOT:PSS柔性电极：3种规格（50μm间距双列64通道、800μm间距双列、直径4mm环形128通道）；
Neuropixels硅探针：微米级高密度单神经元记录；
采集系统：Intan、Blackrock、IMEC、临床Quantum系统，采样率 30kHz–4096Hz，采用小波变换提取0–200Hz神经频谱。
所用设备以及包含配套软件在内的ALIGNER流程管线。(A)本研究中定位于各脑区的电极。(B)整体分析管线。©作者团队/Front. Neural Circuits
研究团队配套开放完整代码仓库，依托FreeSurfer、3D Slicer、Blender、MiDaS、MATLAB、FieldTrip、PyMeshLab多款开源工具串联搭建流程，无需商业付费工具，大幅降低临床与科研人员使用门槛。（开源仓库https://github.com/Center-For-Neurotechnology/BrainInterface3D；去标识化临床数据可向通讯作者申请。）
多模态影像预处理
AI修复病变脑组织，解决畸形大脑重建失效问题
传统FreeSurfer脑皮层重建工具，面对脑肿瘤、术后缺损、大面积水肿造成的脑组织变形时，极易出现皮层断裂、建模失败。ALIGNER管线第一步引入SynthSR人工智能模型作为前置预处理工具，可将分辨率、对比度参差不齐的临床核磁统一转化为各向同性1毫米标准类MP-RAGE图像，替换病变区域异常信号，生成解剖结构连续的替代影像供后续建模。
针对既往手术造成脑区分割错乱的病例，团队搭配SynthSeg快速脑区分割网络，绕过耗时完整FreeSurfer流程，实现秒级脑图谱分区。整套影像处理依托3D Slicer完成多序列核磁刚性+仿射配准，将T1、T2、FLAIR、增强T1全部对齐至同一解剖坐标系，新手完成全套病变、骨窗、血管分割平均耗时55至67分钟，熟练操作者可压缩至20分钟以内。
IP35大脑结构、颅骨及神经病理学重建流程概述。完整图示说明参考原论文。©作者团队/Front. Neural Circuits
术中单目视觉深度建模
MiDaS算法把二维手术照片转化三维空间标尺
以往仅依靠手术手绘记录定位电极，只能粗略判定电极所属脑叶，无法实现毫米级触点匹配，本次研究首次将MiDaS单目深度估计网络应用于神经外科术中影像。33例拥有术中照片、视频的患者，全部通过预训练DPT-Large模型生成深度热力图，将二维术区影像赋予空间纵深信息，再导入Blender三维软件投射至脑皮层模型，匹配骨窗、血管、脑沟回等解剖地标约束电极摆放范围。
该技术大幅降低人工摆放三维电极模型的主观误差，搭配后续布料物理仿真后，拥有深度图辅助的病例被划入最高置信度重建组别，剩余7例无影像病例仅依靠术中神经监测记录、DKT脑图谱完成粗略定位，仅适用于脑叶层面宏观分析，两类重建路径通过RCI指数明确区分，避免数据混用造成精度偏差。
IP35的电极布置与基于照片的图谱投影。完整图示说明参考原论文。©作者团队/Front. Neural Circuits
Blender物理仿真电极贴合
模拟术中真实铺设状态输出标准化坐标
完成大脑、肿瘤、颅骨、血管三维模型导出后，所有模型以PLY格式导入开源三维软件Blender开展电极重建，也是整套管线核心创新环节。研究团队按照临床电极真实尺寸1:1建模，区分柔性皮层网格电极与刚性Neuropixels、DBS深部电极两套仿真逻辑：柔性薄膜电极启用布料物理引擎，自定义刚度、阻尼、重力参数，将大脑皮层设为碰撞体，自动模拟电极贴合脑沟、脑回的自然弯曲形态；深部刚性电极则依托术后CT立体定向轨迹直接放置，无需布料仿真。
仿真完成后通过自定义Python脚本导出全部电极触点RAS三维坐标，再经Fieldtrip工具转换至标准MNI脑模板，实现跨患者数据集统一可视化，单病例电极精细摆放仅需5至15分钟。
双维度空间量化指标
欧氏距离与测地线距离解析病灶周边神经活动
ALIGNER管线可自动计算电极触点与肿瘤、癫痫病灶的两类三维距离，为病理周边神经信号梯度研究提供定量指标。欧氏距离代表两点直线空间距离，8例肿瘤病例中电极至肿瘤边界平均直线距离14.52±15.64毫米；测地线距离沿大脑曲面测算，贴合神经信号真实传导路径，均值达到85.40±32.06毫米，二者数值差异直观证明大脑褶皱会大幅改变病灶与电极的空间关联。
研究仅采用照片引导高置信度数据开展距离统计，无影像记录的低精度病例排除定量分析，同时依托DKT脑图谱自动匹配每个电极触点所属脑分区，批量统计全队列电极皮层分布，支撑癫痫、肿瘤两组病例神经振荡特征对比分析。

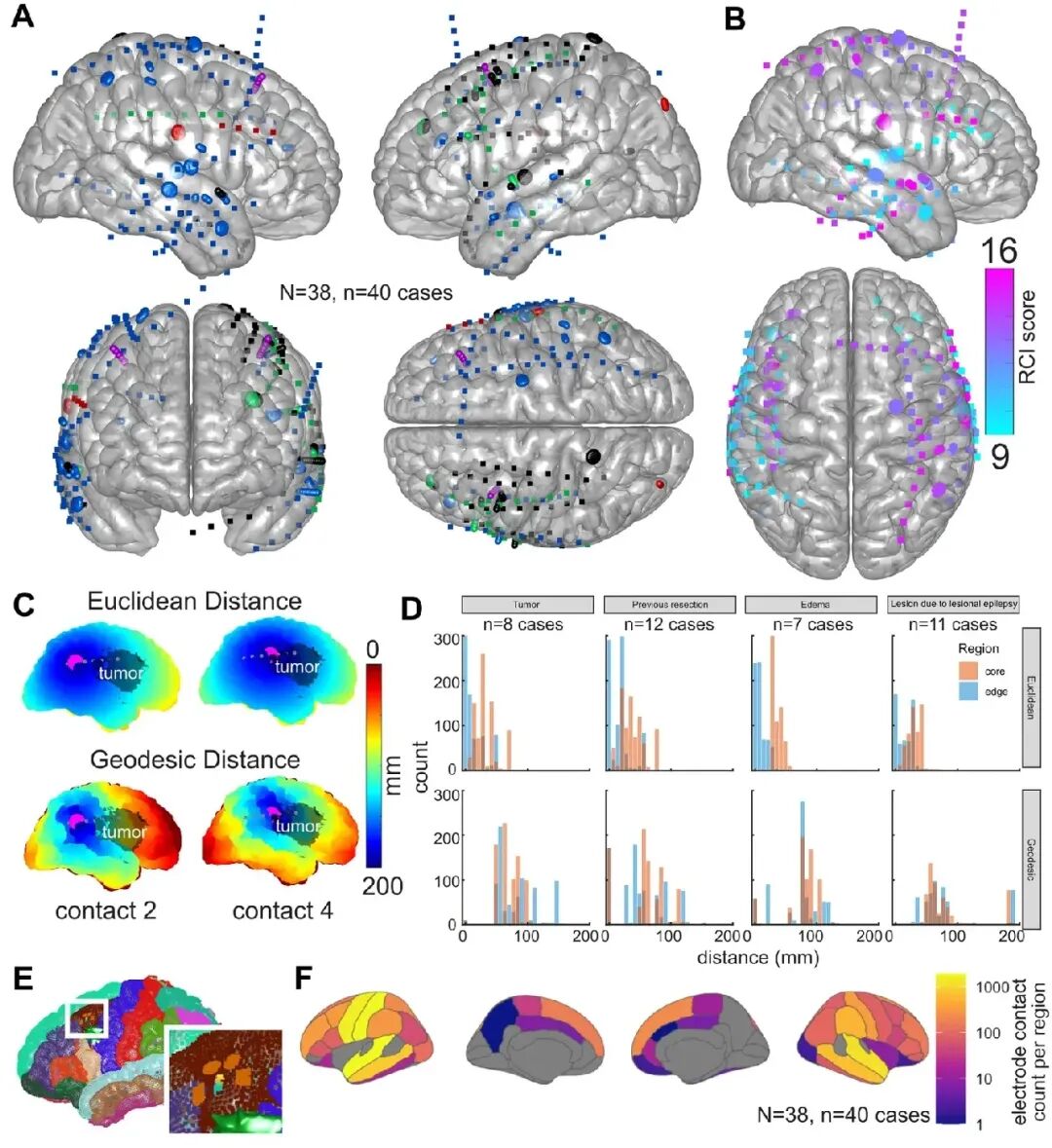

电极定位信息以及病灶距离已映射至蒙特利尔神经学研究所（MNI）标准脑模板。完整图示说明参考原论文。©作者团队/Front. Neural Circuits
精度验证与置信度分级体系
量化重建误差规范数据使用标准
为验证定位可靠性，三名资深研究者独立对7例高置信样本完成电极重建，单个触点三维位置平均偏差仅4.062±1.798毫米，误差区间2.27至6.65毫米，证实人工操作稳定性可控。
研究还搭建双域重建置信度指数RCI统一评估所有病例质量：A域评估基础脑皮层、病灶、骨窗建模完整度；B域针对有术中影像病例，评判照片清晰度、多视角素材、深度图可用性；C域面向无影像病例，评估手术记录、功能刺激绘图完整度。高置信度病例可支持单触点毫米级电生理精细分析，低置信笔记引导病例仅用于脑叶宏观规律探索，分级体系从源头规避定位误差带来的科研结论偏差。
技术落地价值
打通临床决策与脑科学、脑机接口研究通路
从临床角度，ALIGNER可将术中采集的高频神经振荡、异常癫痫放电精准绑定病灶三维位置，客观量化切除边界周边神经异常范围，帮助外科医生平衡病灶全切与功能脑区保护，也能依托血管、水肿三维模型预判术后神经损伤风险。基础科研层面，标准化MNI坐标输出支持多中心大样本联合分析，便于对比胶质瘤神经元突触交互、癫痫皮层超兴奋网络的空间分布规律；同时整套工具完全开源，代码托管于公开GitHub仓库，兼容各类新型高密度薄膜电极、硅基记录探针，适配下一代脑机接口、闭环神经刺激设备的术前规划与术后数据复盘。整套管线依托FreeSurfer、3D Slicer、Blender等免费工具，无需商业付费软件，基层神经外科中心与实验室均可低成本部署。
技术现存局限与未来迭代方向
该管线仍存在几处待优化短板，也是后续研究重点突破方向。其一，当前建模基于术前核磁解剖，未修正开颅后脑脊液流失、组织牵拉引发的脑移位，仅依靠术中照片小幅抵消偏差，未来计划融合术中超声、增强现实非刚性配准弥补形变误差；其二，试验队列枕叶电极覆盖样本偏少，难以全面解析后皮层病理神经活动；其三，SynthSR生成的标准化脑影像为AI合成结构，病灶周边区域会引入微小解剖偏差，涉及肿瘤核心区的电极数据解读需谨慎。团队表示，后续将纳入多中心更大样本，整合术中实时刺激映射模块，尝试将离线重建管线改造为术中实时可视化工具。
这项由哈佛麻省总医院团队开发的ALIGNER开源管线，填补了临时术中电极标准化三维定位的技术空白，把以往零散、难以对比的术中脑电记录转化为可定量、可复用的标准化三维数据集。依托AI影像修复、单目深度视觉、物理仿真三大跨领域技术融合，低成本解决了长期困扰神经外科与计算神经科学的定位难题。随着高密度微电极、微创脑机接口技术快速普及，这套模块化、可拓展的开源工具将持续释放术中颅内电生理数据的科研与临床价值，为癫痫精准外科、脑肿瘤神经交互、个性化神经调控疗法打通了定量分析研究的关键壁垒。

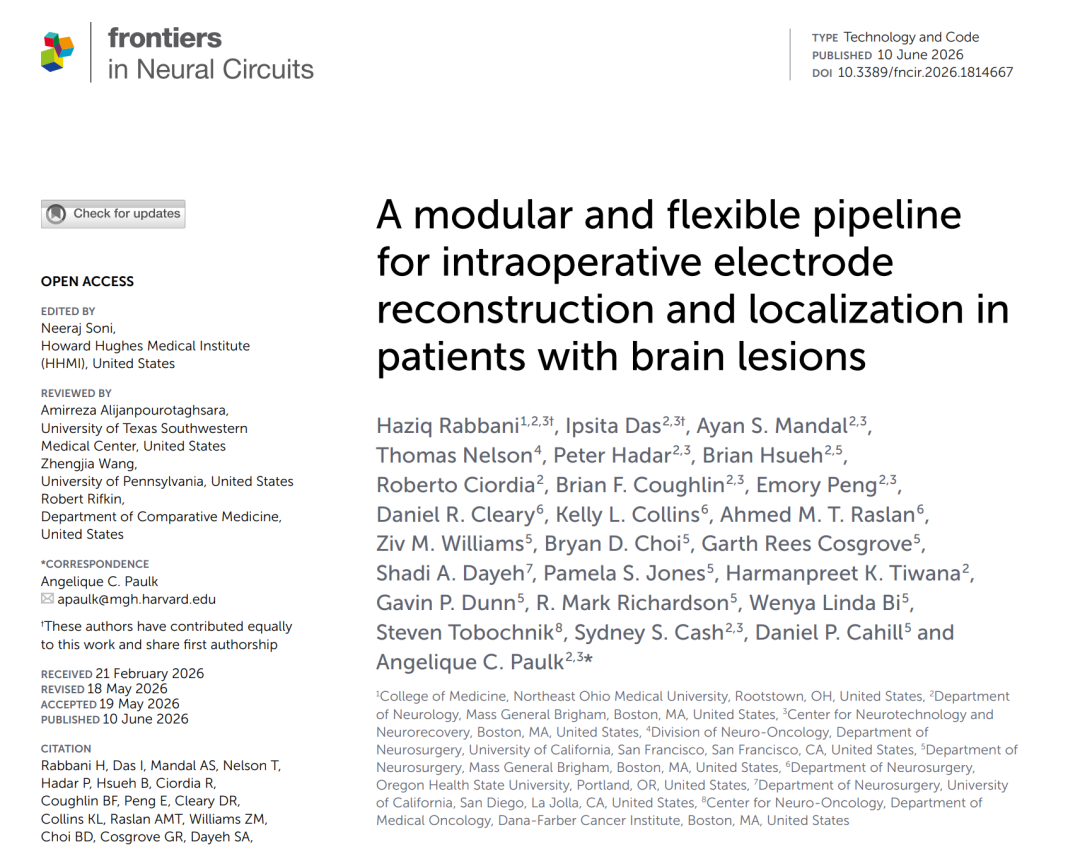

论文信息
标题：A modular and flexible pipeline for intraoperative electrode reconstruction and localization in patients with brain lesions
