朋友寄给我一个TPLINK路由器拆解。
打开一看是个企业VPN路由器，型号是TL-R473P-AC。
可惜了只有有线功能，如果有无线功能还能用起来呢。不过它这四个LAN口支持PoE功能，也就是通过网口供电，这样就可以接驳一些PoE供电的监控设备等，回头给老家房子升级监控可以把这个路由器用上。另外这个路由器采用交流市电进行供电，稳压降压电路是在路由器内部的。

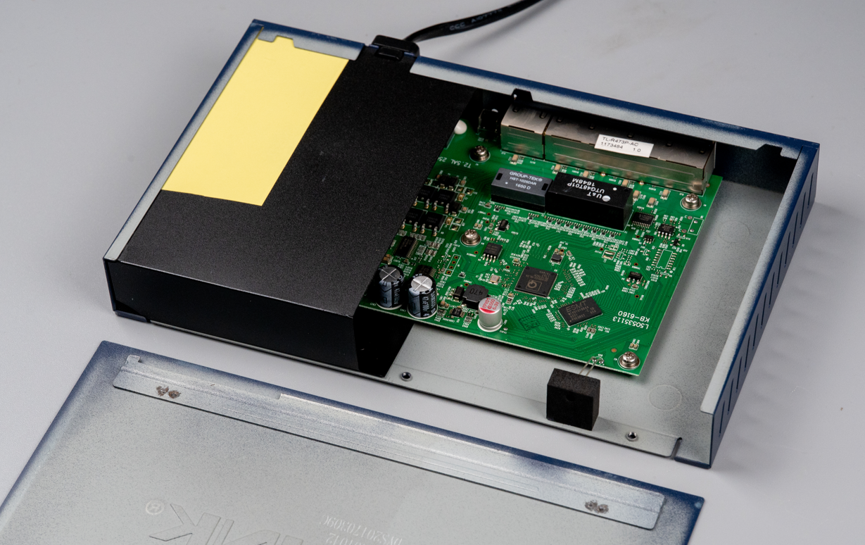

钣金壳子打开之后，可以看到电源部分采用麦拉片进行包裹，露出来的绿色板子是路由器主电路。
拉开麦拉片之后，可以看到电源和路由部分在一个电路板上，采用铝合金片进行区域隔离。麦拉片上贴了一个散热硅脂片，看来是给变压器进行散热的。只是这个麦拉片的导热性应该不会太高吧。

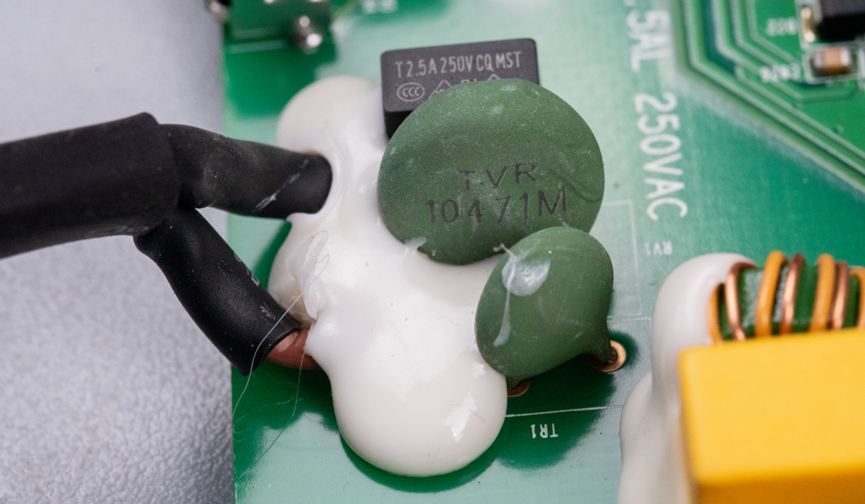

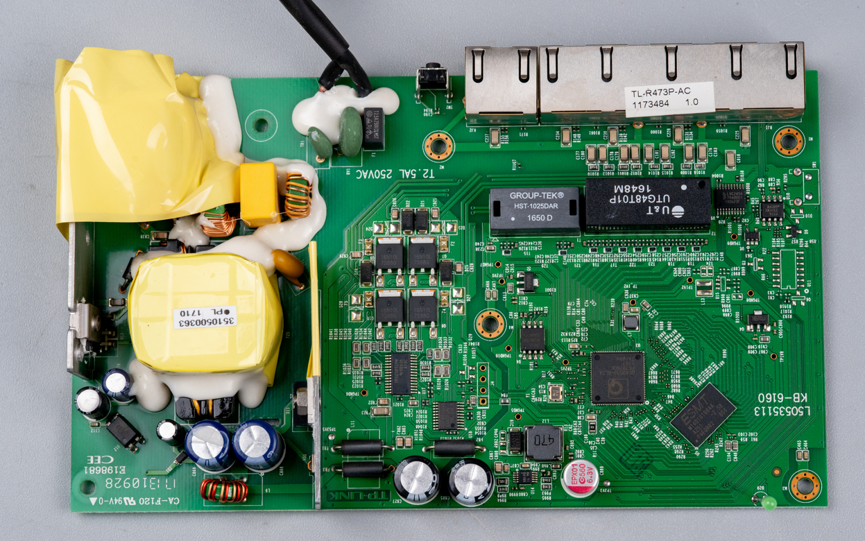

这是电路板全貌。左边电源入口加了保险丝和NTC热敏电阻进行浪涌防护。然后是X电容和共模电感等等。再往后就是整流降压电路。板子右边大部分区域是路由器的电路，我之前也拆解过不少路由器，这部分粉丝们都很熟悉了。
输入电容耐压400V，容值68uF，这个如果说是只给路由器供电，那就不需要这么大容值，但是别忘了这个路由器的四个LAN口具备PoE功能，也就是说对外供电需要较大的电流，这样看68uF的输入电容就不算大了。

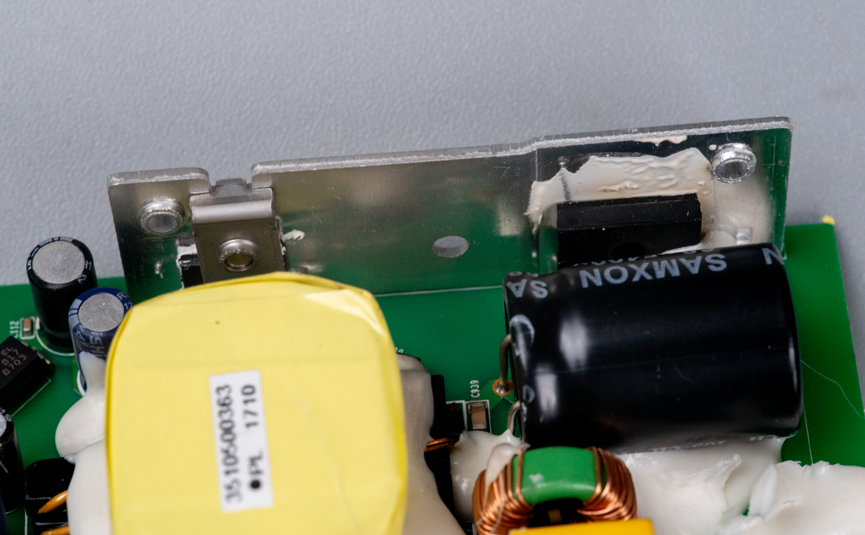

整流桥和开关管通过这个铝合金片进行散热。

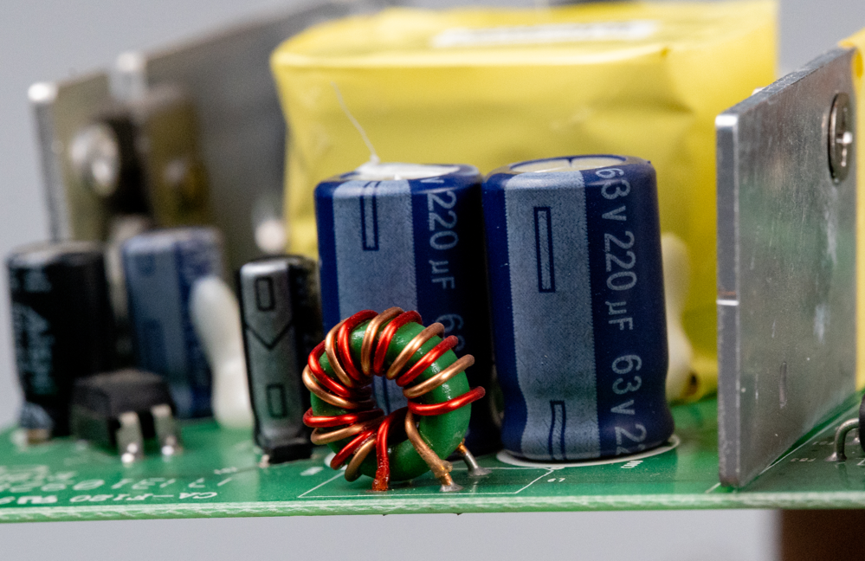

两个输出电容的品牌是艾华，容值220uF，耐压63V，毕竟是企业级路由器，看起来设计上比较保守。

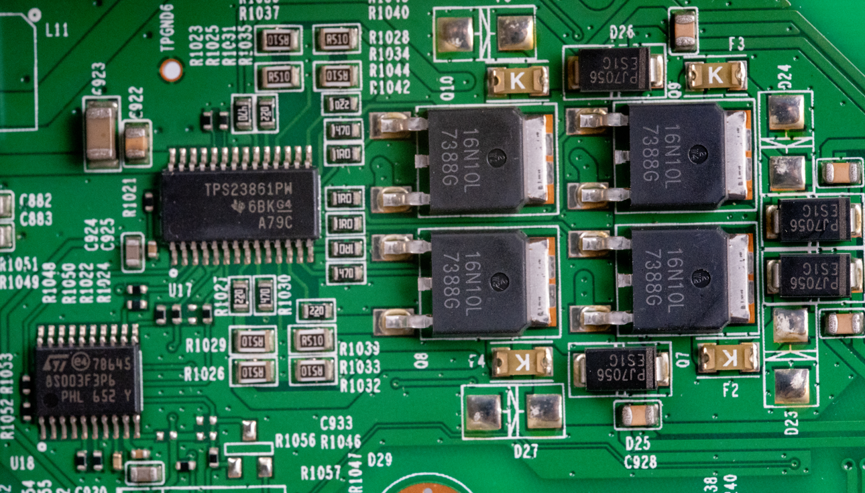

这个电路要对外PoE供电，电流较大，这里采用了来自Ti的四端口以太网供电PSE控制器，型号是TPS23851。这个板子上还用到了一颗ST的STM8S003F3P6，这是当年ST最便宜的8bit单片机，用量极其庞大。

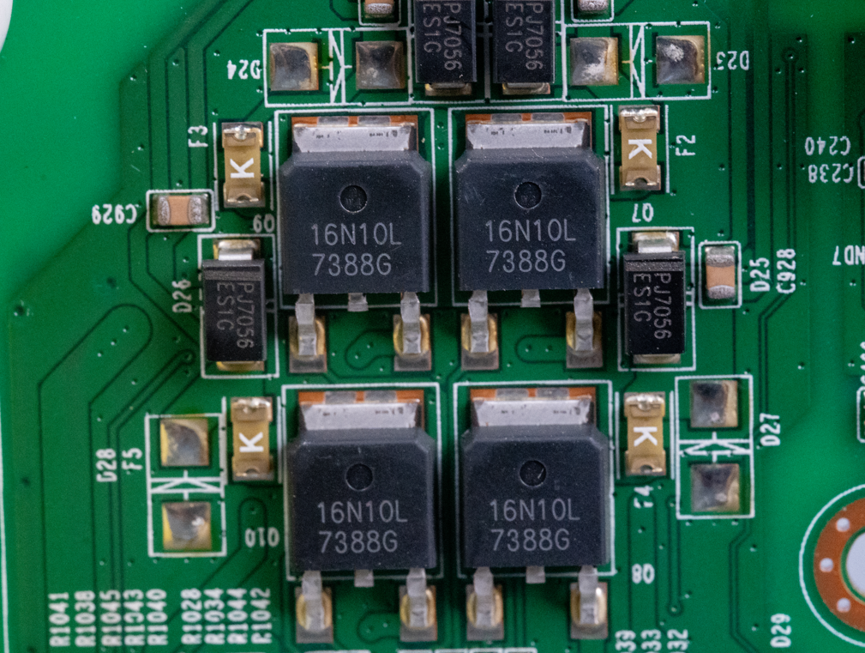

外部配合的开关管型号是16N10L，耐压100V，电流在15A左右，具体品牌未知。

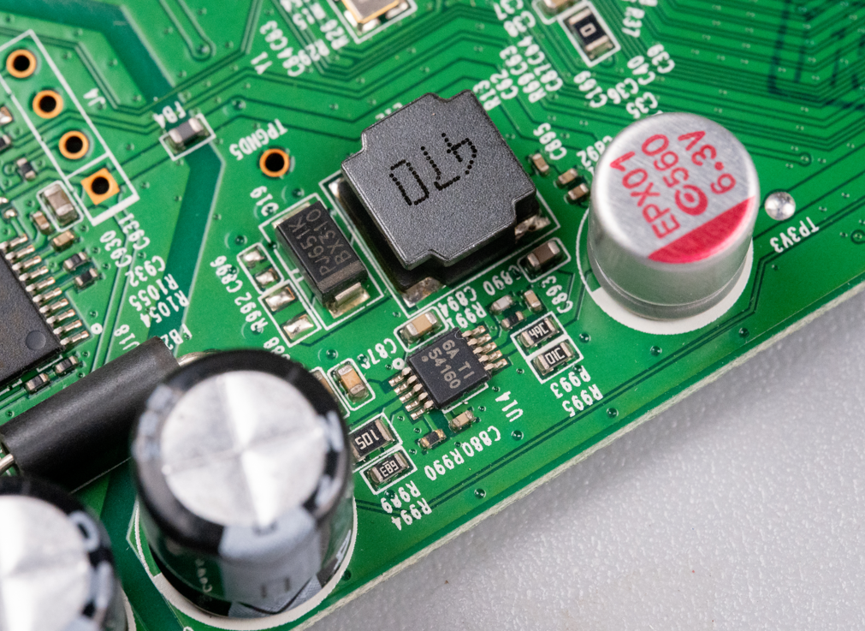

给路由器电路供电的也是来自Ti的TPS54160DGQR，这个BUCK的工作电压是3.5-60V，输出电流高达1.5A。

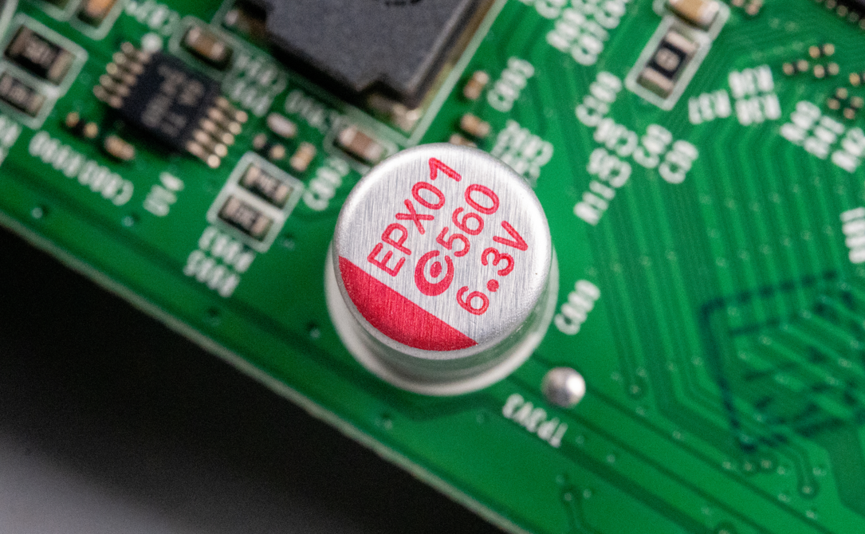

输出电容采用了一颗560uF，耐压6.3V的固态电容。

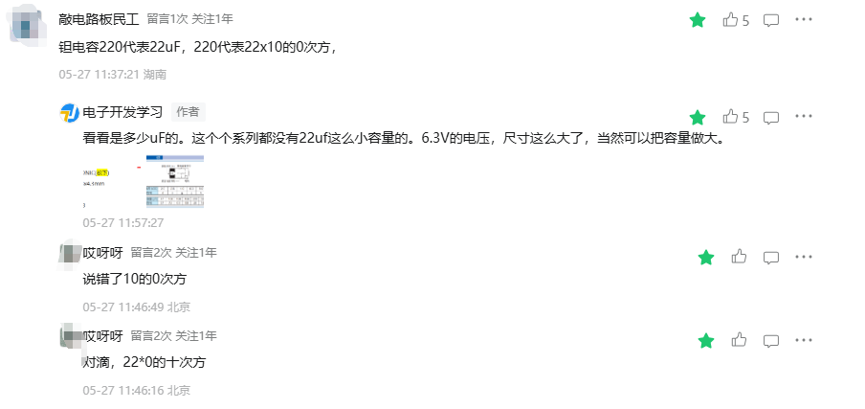

上次一个钽电容上面写的是220，我说容量是220uF，评论区有人说是22 uF，电容和电阻一般不一样，MLCC没法标，钽电容和电解电容、固态电容一般尺寸比较大，所以上面标注的数字就是容量，并不是最后一位是10的指数，但是这个不绝对哈，具体情况具体看待。

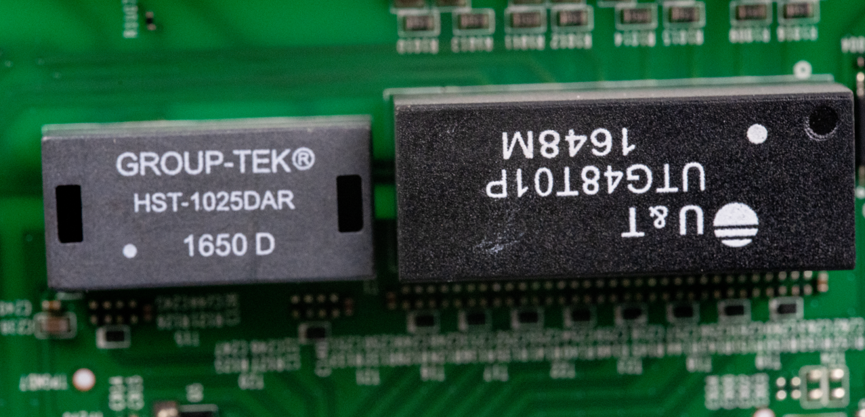

以太网变压器型号为HST-1025DAR和UTG48T01P。

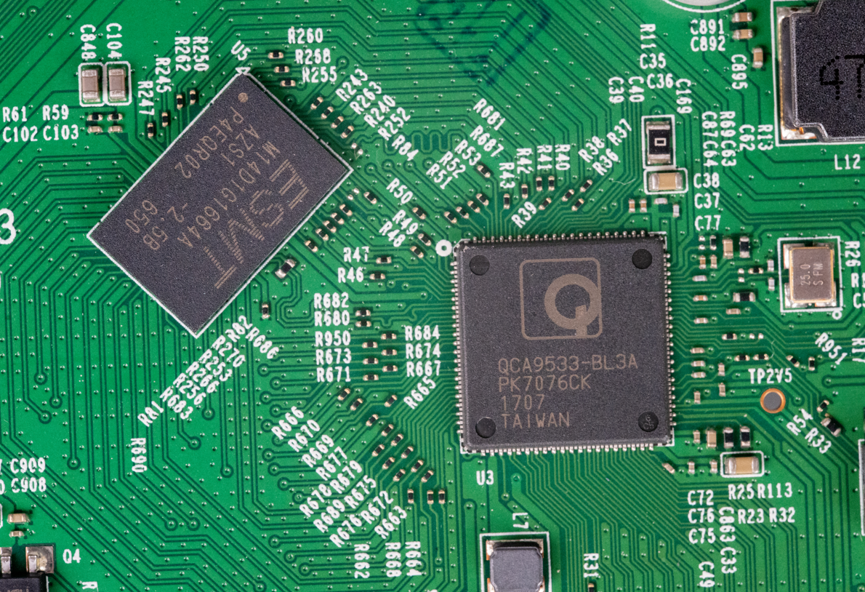

路由器最核心的芯片，QCA9533-BL3A，这是高通的产品，很老了，12年前的芯片，稳定性不错。这里搭配了一个来自ESMT的DDR2颗粒，型号M14D1G1664A，容量8Mx16Bitx8Banks。另外这个DDR布线一看这个板子就是两层板没跑了。

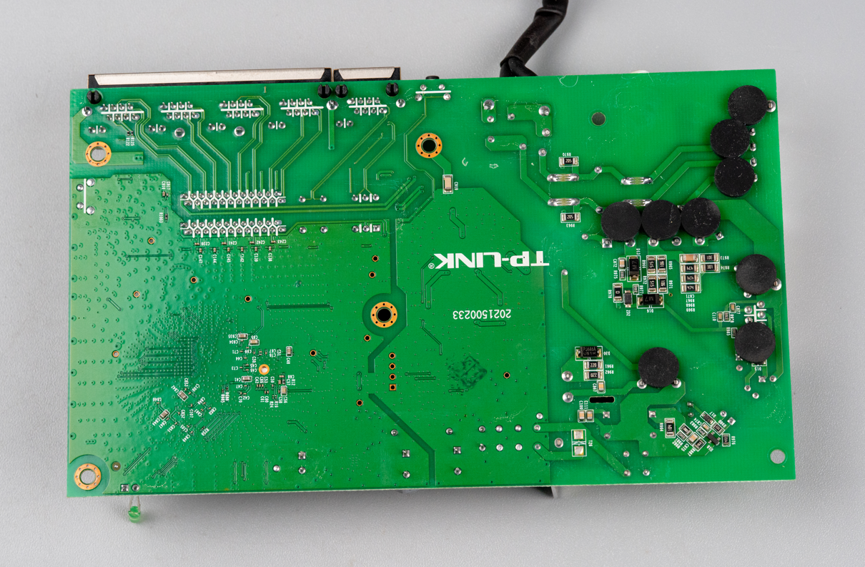

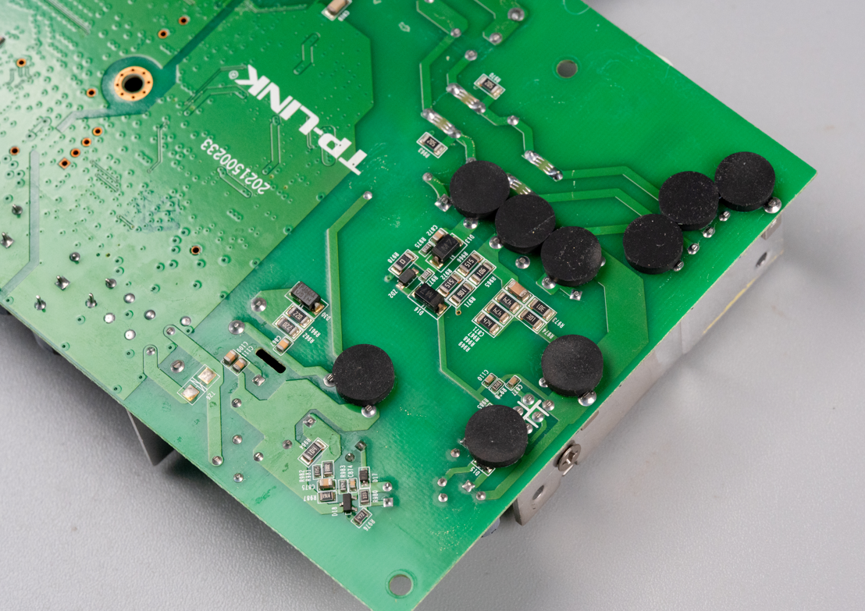

路由器电路板背面。
以上就是这个路由器的拆解，总的来说，这台TL-R473P-AC企业VPN路由器虽然无缘无线功能，但扎实的做工、独立的PoE供电方案以及经典的高通芯片组合，让它作为一台有线节点依然战斗力十足。等过段时间回老宅，我准备把它用在监控升级改造上，配合几个AP和PoE摄像头，让老宅也体验一把企业级的网络稳定性，也算是“老东西”终于可以有点用了。
