英集芯近日发布了 IP3652 高速交叉开关芯片。简单来说，这是一颗用于USB-C接口内部分配和切换高速信号的芯片，负责根据设备连接状态，将接口中的高速通道在USB数据传输与DP视频输出之间进行切换。

例如，当笔记本电脑通过USB-C接口连接扩展坞、显示器等设备时，接口既可能需要传输10Gbps USB数据，也可能需要输出高分辨率、高刷新率视频信号。

IP3652可根据不同应用模式，对这些高速信号进行路由和切换，并适配Type-C接口正反插使用需求。

该芯片支持USB 3.2 Gen2和DisplayPort 2.1 UHBR10高速信号传输，面向笔记本电脑、平板电脑、USB-C扩展坞、显示器、AR/VR转接器及车载智能座舱等产品应用。

此次推出IP3652，也意味着英集芯Type-C产品布局由快充与电源管理，进一步延伸至高速信号处理领域。

支持USB 3.2 Gen2与DP2.1 UHBR10

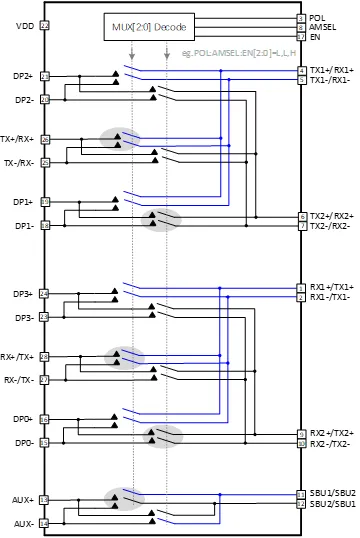

IP3652是一款6:4差分10Gbps双向高速交叉开关芯片，面向USB Type-C Alternate Mode应用设计，支持USB 3.2 Gen2与DisplayPort 2.1 UHBR10信号传输。

芯片支持USB Only、2 Lane DP + USB及4 Lane DP等工作模式，可实现一路USB 3.2 Gen2信号、一路USB 3.2 Gen2搭配两路DP2.1 UHBR10信号，或四路DP2.1 UHBR10信号传输。

同时，IP3652支持AUX辅助通道切换至SBU1/SBU2引脚，满足视频输出及高速数据传输场景的接口需求。

8GHz带宽，满足高带宽显示需求

针对10Gbps高速信号传输需求，IP3652的-3dB带宽达到8GHz。在5GHz频点下，芯片差分插入损耗为-1.9dB，差分回波损耗达到-20dB，差分关断隔离为-22dB，差分串扰为-23dB。

优异的传输性能使其可支持DisplayPort 2.1 UHBR10和USB 3.2 Gen2，并向下兼容DisplayPort 1.4及USB 3.2 Gen1。

对于8K超高清显示、高刷新率显示器、AR/VR设备以及高性能扩展坞等产品，能够满足更高带宽的视频与数据传输需求。

高速MUX芯片通常需要持续处理高速信号，功耗表现会直接影响笔记本电脑、平板电脑和移动扩展坞等设备的续航。

IP3652工作电流典型值低至250μA，关断模式电流仅为7.5μA。较低的工作电流有助于降低Type-C高速信号链路的整机功耗负担，尤其适合对续航敏感的移动终端及便携式配件。

IP3652采用QFN-28 3.5×4.5mm封装，兼容主流Type-C MUX方案，便于终端厂商进行接口方案升级。

可靠性方面，芯片HBM ESD等级达到±2kV，CDM ESD等级达到±1.5kV，可提升生产贴装及终端应用中的静电防护能力。

该芯片可应用于笔记本电脑、平板电脑、USB-C扩展坞、视频转接器、显示器、智能电视、AR/VR转接器及车载智能座舱等产品。

充电头网总结

USB-C接口正逐步集成充电、高速数据传输、视频输出和外设扩展等功能，高速信号切换芯片也成为全功能Type-C接口的重要组成部分。

英集芯IP3652将USB 3.2 Gen2与DP2.1 UHBR10信号切换能力结合，并以8GHz带宽、250μA低工作电流及小尺寸封装为特点，面向高性能笔记本、扩展坞及显示连接设备提供高速、低功耗的Type-C信号链路方案。
