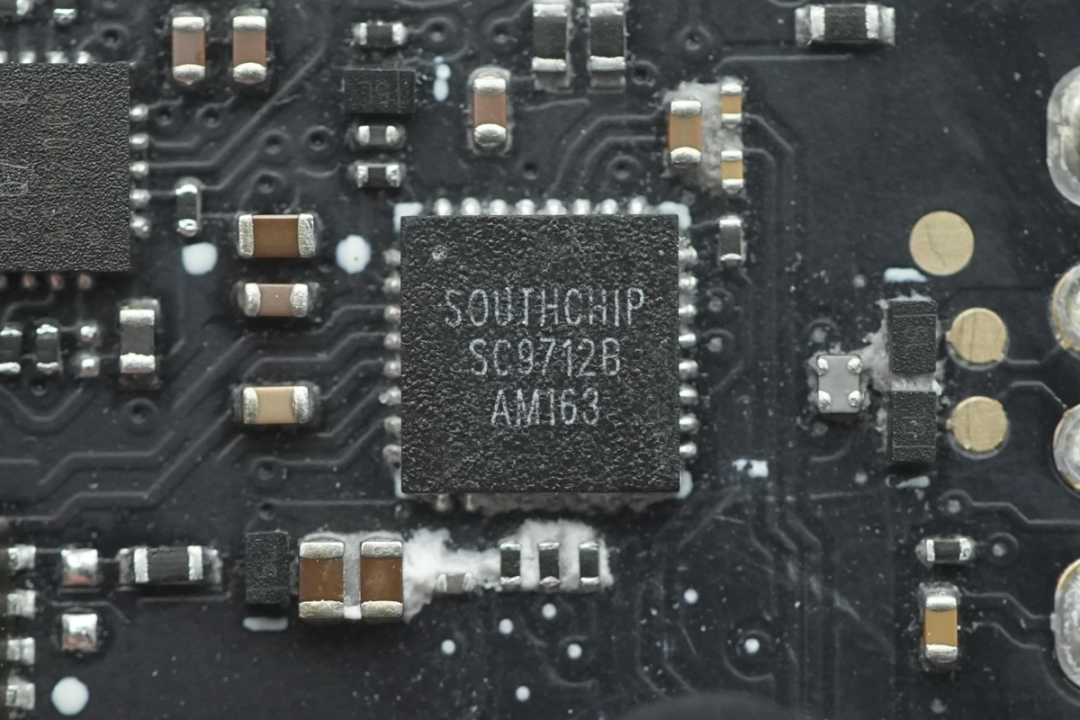

充电头网近期通过拆解发现，南芯科技推出了SC9712B双端口快充SoC。该芯片面向1C1A多口快充应用，内部集成同步降压控制器、USB PD协议控制与DPDM快充协议控制功能，可减少外围元件数量，帮助充电器、车充等产品构建Type-C与USB-A双口快充方案。SC9712B支持最高140W总输出能力，可覆盖笔记本电脑、平板电脑、手机等设备的高功率充电需求。南芯科技SC9712B双端口快充SoCSC9712B集成36V高效同步降压控制器，配备一组Type-C接口及两组DPDM快充协议控制接口，单芯片即可实现Type-C+USB-A的1C1A双口输出架构。芯片支持最高7A输出电流，开关频率可在80kHz至600kHz范围内配置，并支持通过外接电阻设定Type-C口最高PDO电压及最大输出功率，便于厂商针对不同功率档位进行方案开发。在协议兼容性方面，SC9712B的Type-C口支持USB PD 2.0、PD 3.0、PD 3.1及PPS协议，并可扩展支持SOP’通信，满足带E-Marker识别线缆的应用需求。USB-A口及DPDM接口兼容Apple 2.4A、BC1.2、DCP、HVDCP、AFC、FCP、SCP、UFCS等主流快充协议，可提升对不同品牌终端设备的适配能力。针对多口充电应用，SC9712B集成双口输出路径管理功能，支持充电设备插入唤醒、无负载自动休眠以及单口全功率输出。两颗SC9712B还可协同工作，扩展实现2C1A配置，无需额外MCU即可完成芯片间通信，并根据单口或双C口同时工作的状态进行功率分配，降低多口快充产品的控制设计复杂度。安全性方面，芯片支持NTC温度监控，并具备芯片级与板级过温保护，同时集成输入欠压、输出过压/欠压、过流、短路以及DPDM、CC接口过压和短路保护功能。SC9712B采用QFN-32封装，适合多口充电器、车载充电器、快充排插及USB Hub等对体积与集成度有要求的应用。从实际拆解应用来看，南芯科技SC9712B已进入多口氮化镓充电器、桌面充电站及快充插座等产品内部。其集成同步降压控制、Type-C PD协议、DPDM快充协议与多口输出管理功能，能够适配不同功率段、不同接口组合的快充设计。其中，vivo 120W 2C1A多口氮化镓快充充电器的三路输出均采用SC9712B进行降压与协议控制，并通过芯片协同完成2C1A接口的功率分配；相关阅读：Baseus倍思140W 3C1A智能数显氮化镓充电器则采用三颗SC9712B，分别用于USB-C1、USB-C2，以及USB-C3与USB-A组成的1C1A输出通道，构成三路二次降压与协议控制方案。相关阅读：Baseus倍思100W七合一超薄充电站则在前置双USB-C快充接口中采用两颗SC9712B，分别负责两路USB-C接口的降压与快充协议控制，双口同时使用时可自动进行功率分配，无需额外MCU参与控制；相关阅读：MI小米67W 2A2C氮化镓桌面快充插座采用两颗SC9712B，对应两组1A1C降压电路，为四个USB接口提供降压与快充协议控制支持。相关阅读：充电头网总结南芯科技SC9712B将同步降压控制器、Type-C PD协议、DPDM快充协议及双口输出管理功能整合于单芯片内部，能够简化1C1A双口快充方案的外围设计。同时其支持140W总输出、PD 3.1与PPS协议，并兼顾UFCS及多种传统快充协议，可满足高功率、多设备兼容充电需求。对于需要推出多口充电器、车充及快充插座产品的厂商而言，SC9712B还可通过双芯片协同扩展至2C1A架构，在无需额外MCU参与的情况下实现多口功率管理，为高集成度多口快充产品提供了方案基础。
