前言
作为全球知名无人机与影像设备厂商，大疆在电池、电源管理领域拥有多年技术积淀。
伴随DJI无人机、运动相机、手持云台、户外电源等生态设备持续丰富，大疆持续深耕快充外设赛道，正式推出DJI Power 140W氮化镓充电套装。
该产品是大疆首款140W氮化镓充电器，进一步补齐品牌高功率充电配件布局，为影像创作、户外出行、移动办公人群打造一站式快充解决方案。
这款充电器采用2C1A三输出接口布局，双USB-C接口盲插均支持PD3.1满血140W输出，USB-A 接口最高 33W，兼容PD、QC、PPS、SCP、UFCS等全主流快充协议。
产品深度适配全系列大黄设备，多设备同时充电时可智能动态分配功率，优先保障大疆设备快充，插拔外设其余端口供电不中断。
外观延续大疆简约工业设计，依托氮化镓芯片实现小型化机身，搭配折叠国标插脚与可拓展旅行转接卡槽，收纳便携、适配全球多国插座。
机身搭载DJI Logo 状态指示灯，可直观反馈通电、充电、异常告警等工况。
同时产品套装标配大疆首款7A OLED数显C to C数据线，接头实时展示充电功率、电压、电流，兼顾240W大功率传输与USB2.0数据传输能力。
在产品架构层面，其采用PFC+AHB开关电源架构，能够大幅降低电能损耗、提升转换效率，搭配整机完善散热与多重保护，高功率工况下运行稳定，控温表现依旧优异。
充电头网以往还拆解过大疆100W双USB-C口氮化镓充电器。
相关阅读：
接下来充电头网将为您带来产品的详细拆解，一同探究其内部用料。

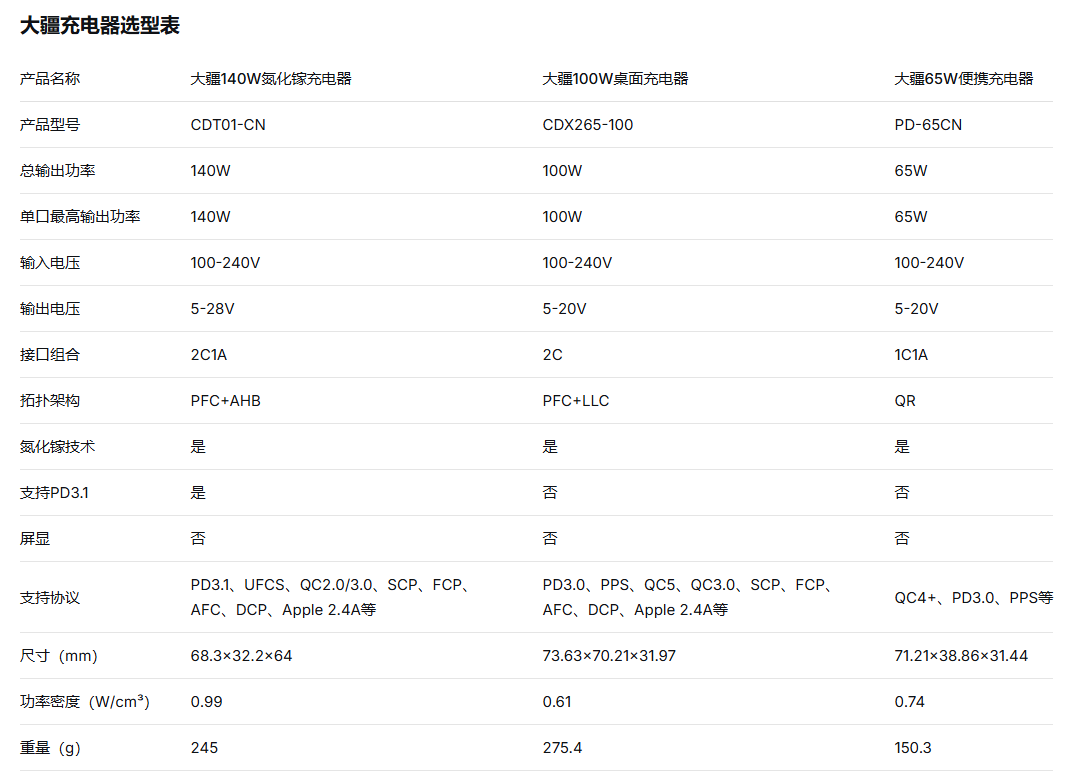

大疆充电器选型表
大疆以往推出多款充电器产品，具体规格差异如上。
产品开箱

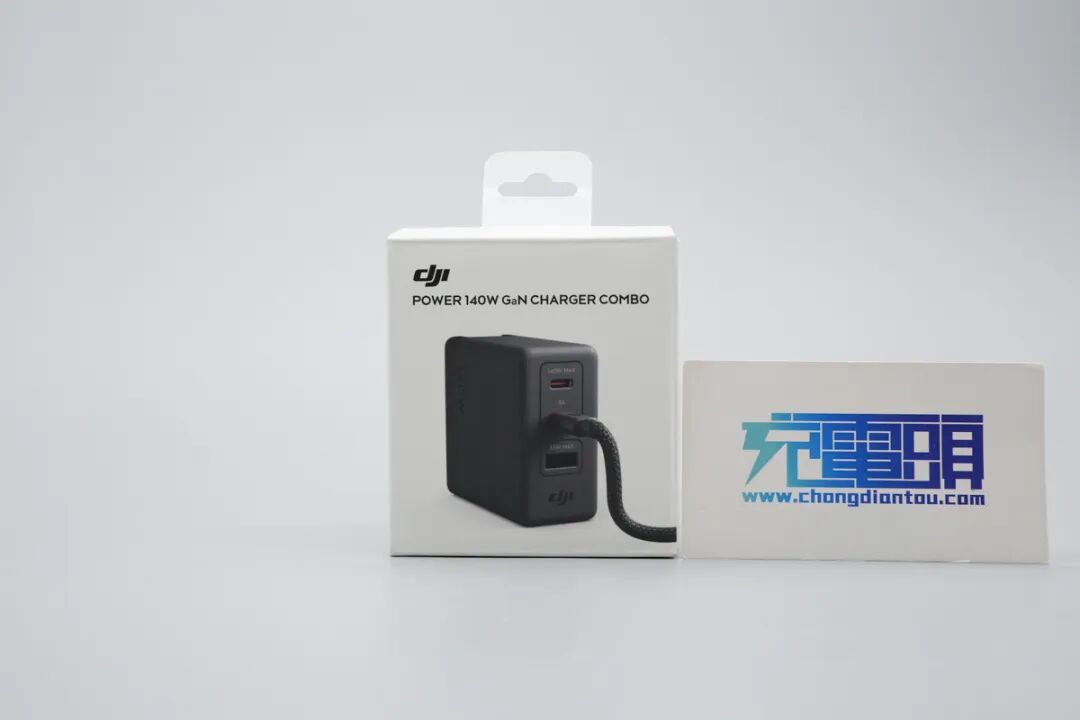

包装盒正面印有大疆Logo标识及产品外观渲染图。
包装盒背面印有详细的多语言产品规格及参数信息。

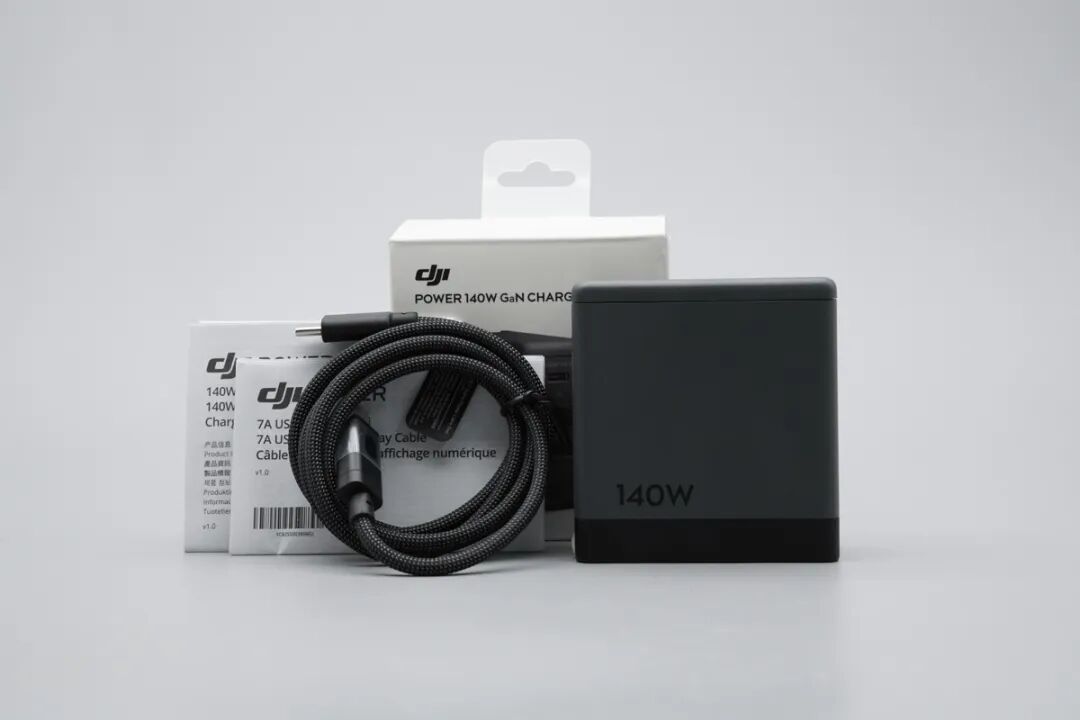

拆开包装后，内含充电器本体、数显快充线以及纸质说明书。

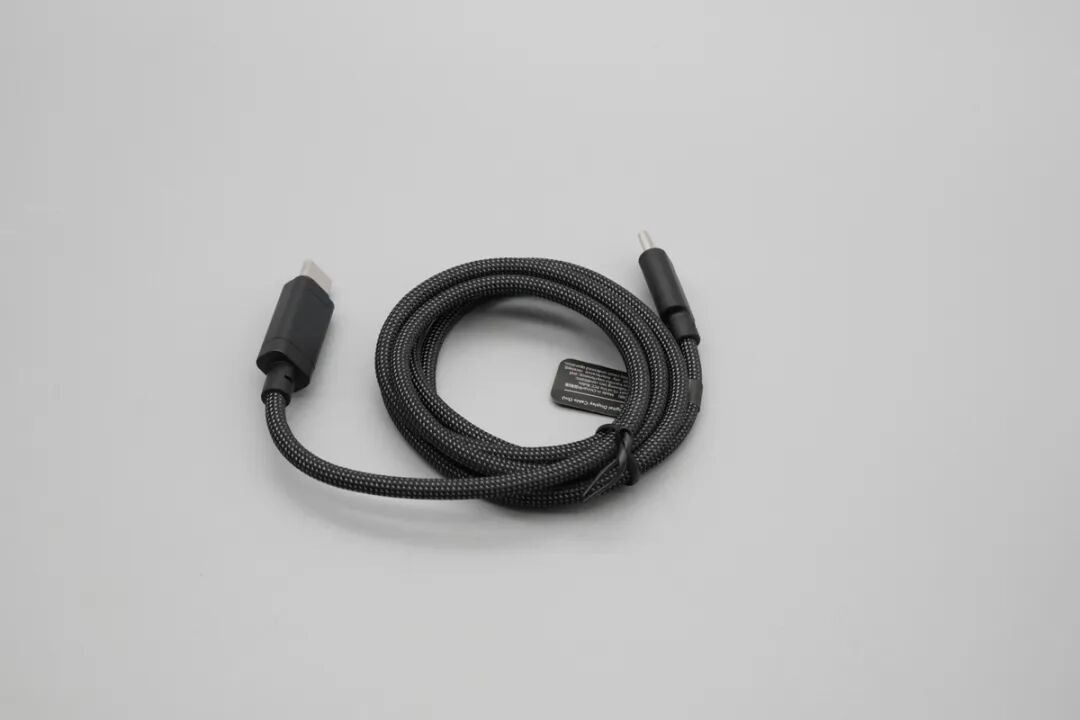

附赠的快充数据线特写，线身采用高密度黑灰双色编织工艺，抗拉耐磨。
线材两端均为USB-C接口设计，线缆上附带的黑色线标，清晰印有7A大电流字样。
一侧端子集成了一块数显屏幕用于实时显示功率。
充电器本体采用深邃灰黑拼接配色，边缘倒角过渡圆润。

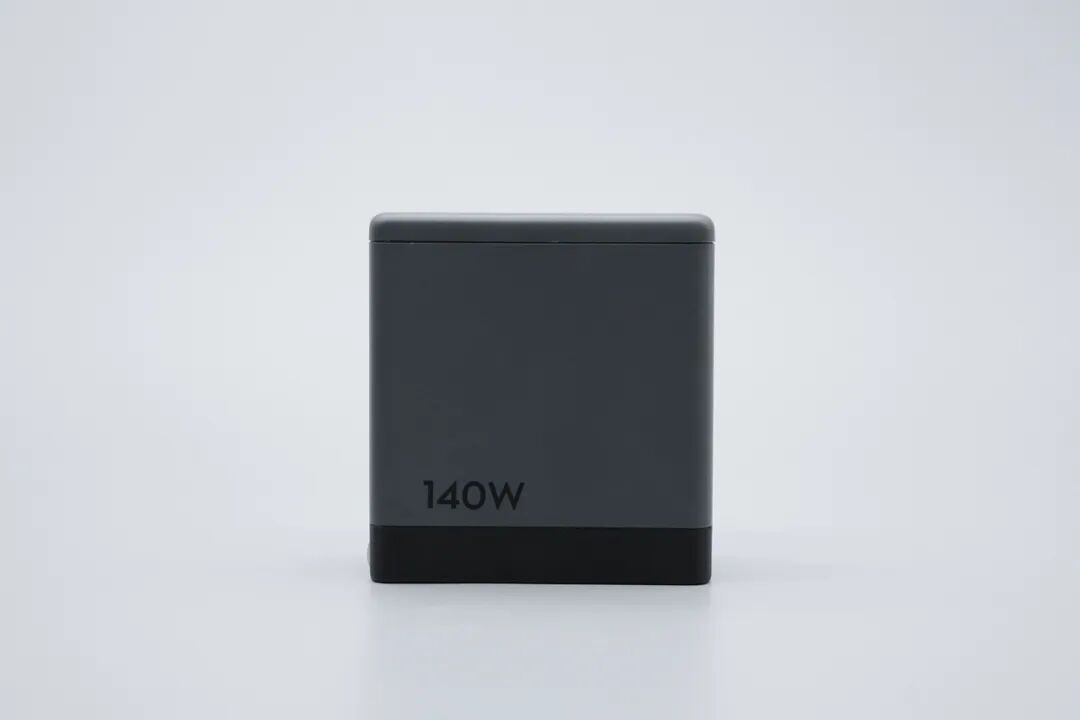

机身正面左下角的印有140W功率标识。
机身背面印有POWER字样。
国标插脚采用折叠设计，同时带有插脚转换卡槽，配合DJI Power旅行转接套件可灵活更换为其他地区插脚。
插脚折叠后与壳体平齐，方便差旅收纳。
插脚端印有详细的产品参数铭牌：
型号：CDT01-CN
输入： 100-240V~，50/60Hz，2.0A Max
输出：
USB-C1/C2： 5V3A 15W，9V5A 45W，12V5A 60W，15V5A 75W，20V5A 100W，28V5A (140W Max)
USB-A： 5V3A 15W，9V3A 27W，12V2.25A 27W，5-11V3A (33W Max)
USB-C1+USB-C2： 100W+35W/35W+100W/65W+65W
USB-C1/C2+USB-A： 100W+33W
USB-C1+USB-C2+USB-A： 80W+35W+22W/35W+80W+22W/65W+50W+22W
制造商： 深圳市大疆创新科技有限公司
中国制造
该产品通过了3C认证

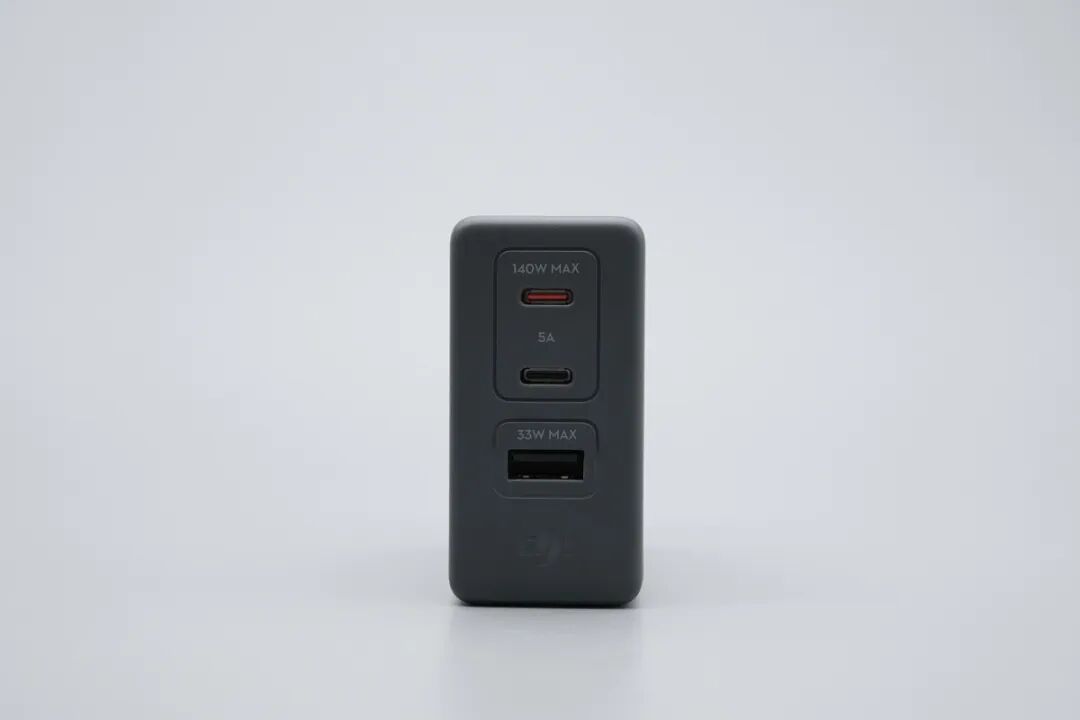

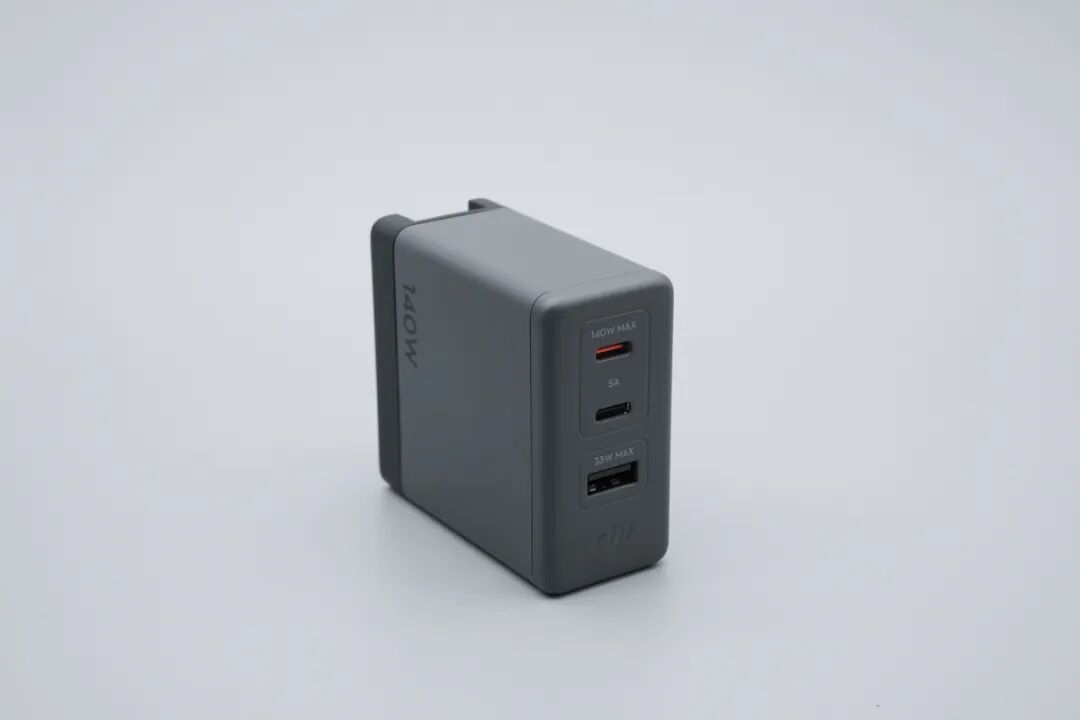

输出面板配置了2C1A共三个接口。
两个USB-C接口支持PD3.1 140W盲插，顶部接口为醒目的橙红色胶芯。下方的USB-A接口采用黑色胶芯，支持最高33W输出。
产品快充兼容性测试

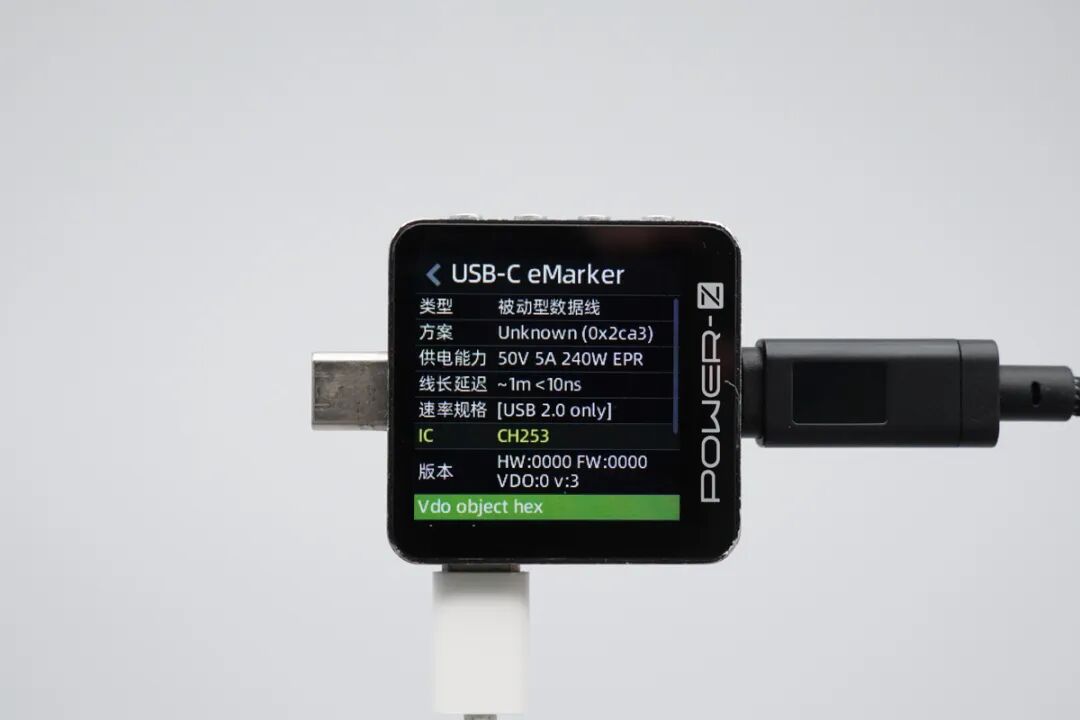

使用Power-Z测试仪读取线材eMarker信息，测得支持最高240W电力传输，内置沁恒CH253 eMarker芯片，实际支持20V 7A电力传输规格。
相关阅读：
使用POWER-Z KM003C读取USB-C1接口的快充协议，实测该接口支持 QC3.0、FCP、SCP、AFC、PD3.1/PPS、QC5以及DCP、Apple 2.4A充电协议。
相关阅读：

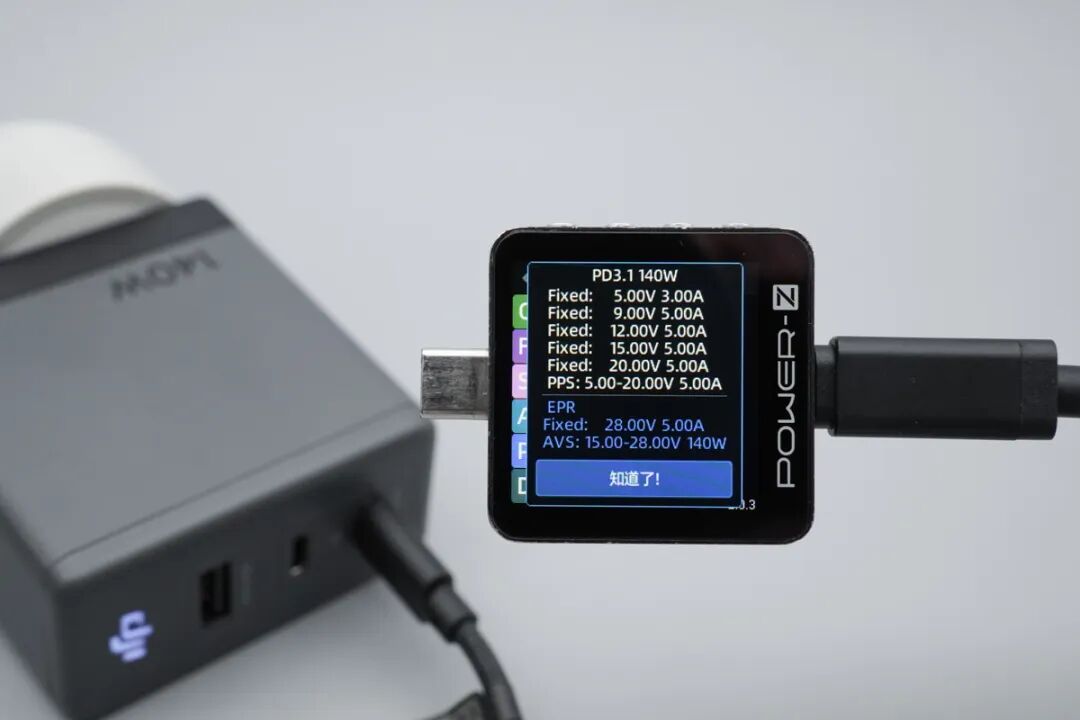

PDO报文方面，实测USB-C1接口支持PD3.1 140W 快充标准，具备5V3A、9V5A、12V5A、15V5A、20V5A、28V5A五组标准固定电压档位，以及5-20V 5A的一组PPS电压档位和15-28V的AVS动态电压调节档位。
相关阅读：
读取USB-C2接口的快充协议，实测与USB-C1一致。
PDO报文方面，实测USB-C1接口一致。

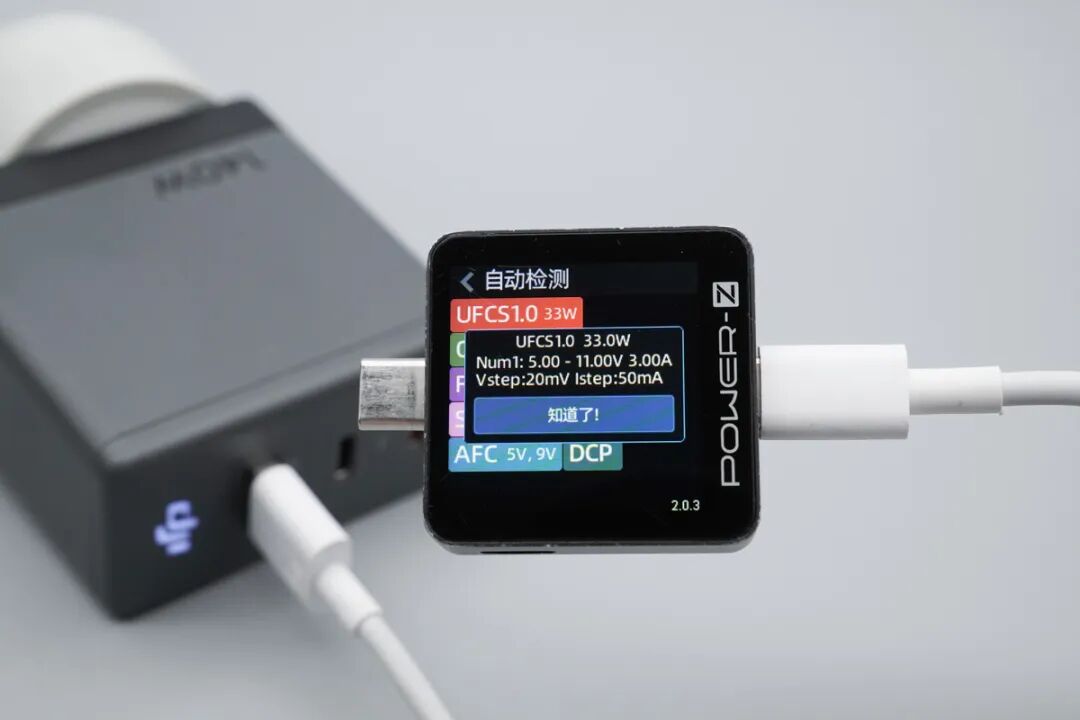

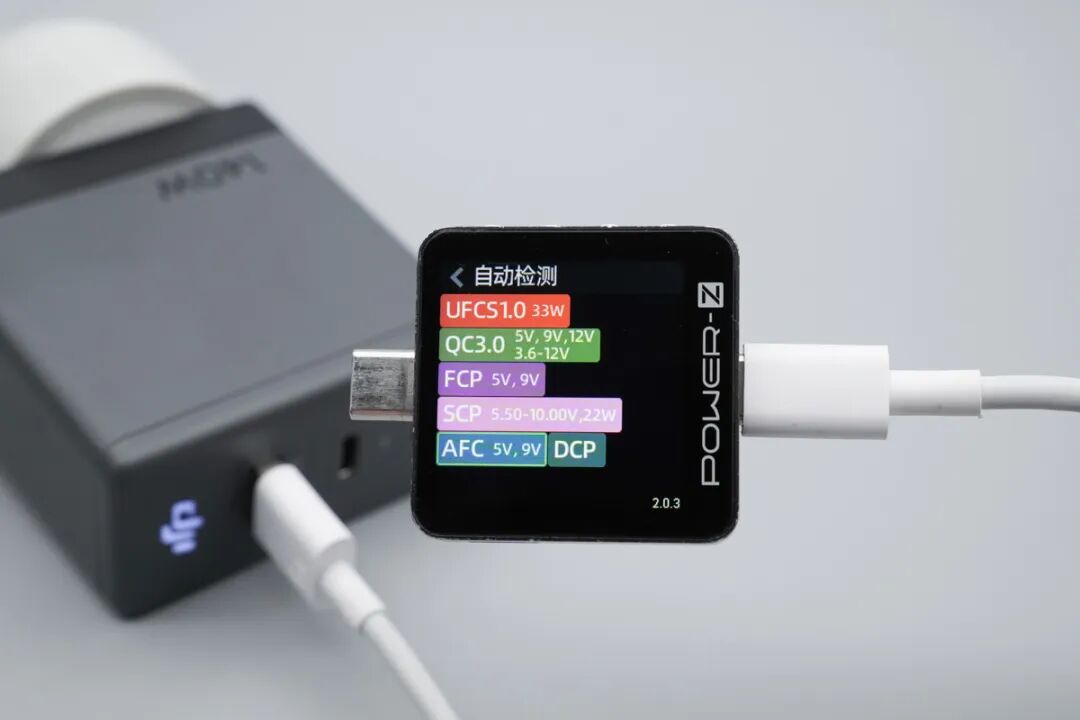

读取 USB-A 接口的快充协议，实测该接口支持UFCS1.0、QC3.0、FCP、SCP、AFC以及DCP充电协议。
实测UFCS协议具备5.00-11.00V 3.00A的电压档位，支持最大33W输出功率。

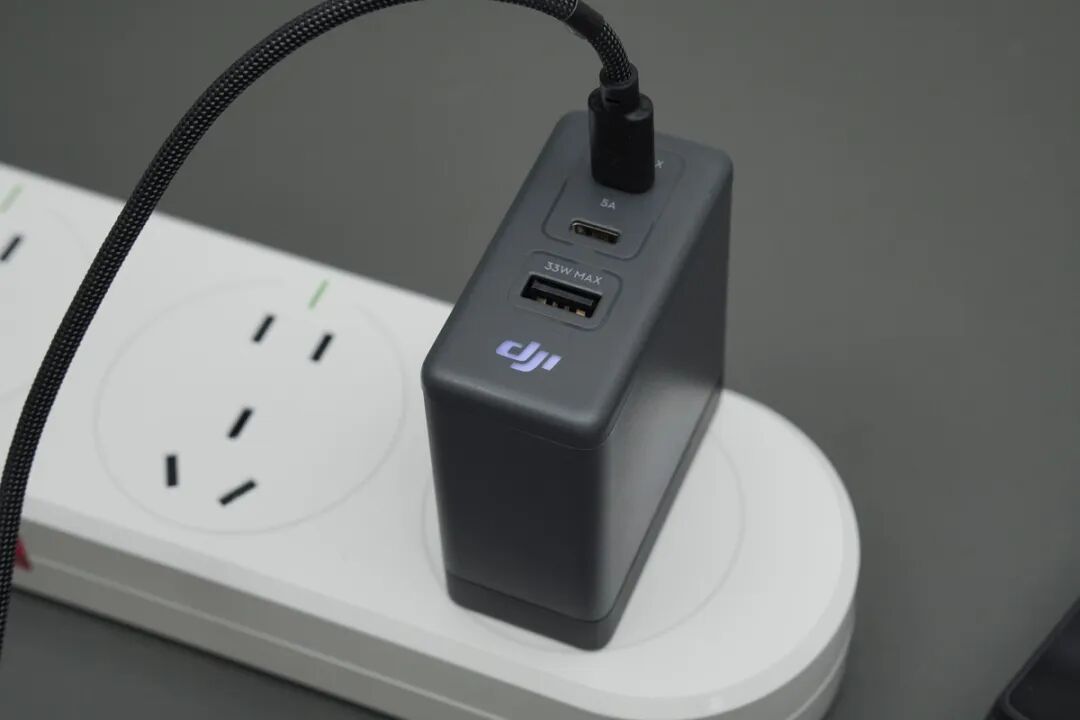

该款充电器面板集成了 DJI Logo LED 工作状态指示灯。
其交互逻辑清晰，指示灯低亮度常亮代表通电待机，高亮度常亮代表正在充电；在接入或移除设备时会短暂快闪反馈，若状态异常则持续快闪告警，而指示灯熄灭则说明已进入休眠状态。让用户能直观判定充电器的实时运行状态。

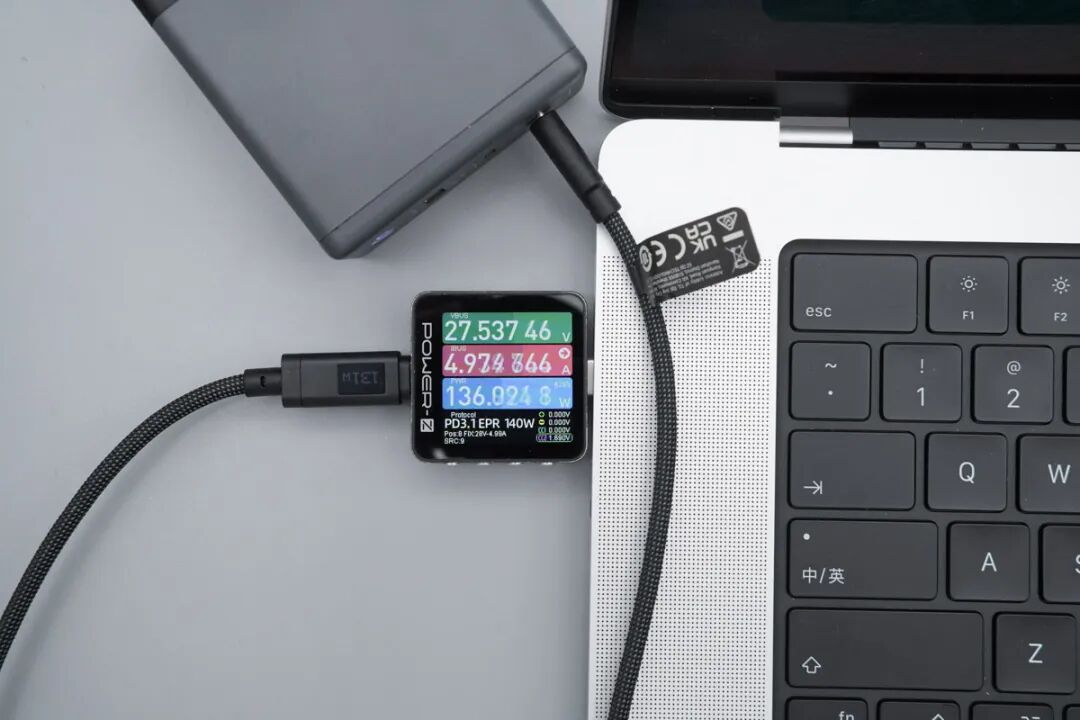

实测为MacBook Pro 16充电，功率可达136W。
相关阅读：
产品尺寸
使用游标卡尺测得充电器机身长度约为68.45mm。
测得机身宽度约为63.97mm。
测得机身厚度约为31.98mm。
将充电器拿在成年手中，大小如图所示。
将其与苹果140W原装充电器放在一起对比，大疆这款产品体积优势明显。
充电器放在电子秤上，重量约为237.0g。
简单看过产品外观以及快充协议测试，充电头网继续为您带来实际的产品拆解。
PCBA整体布局全貌解析

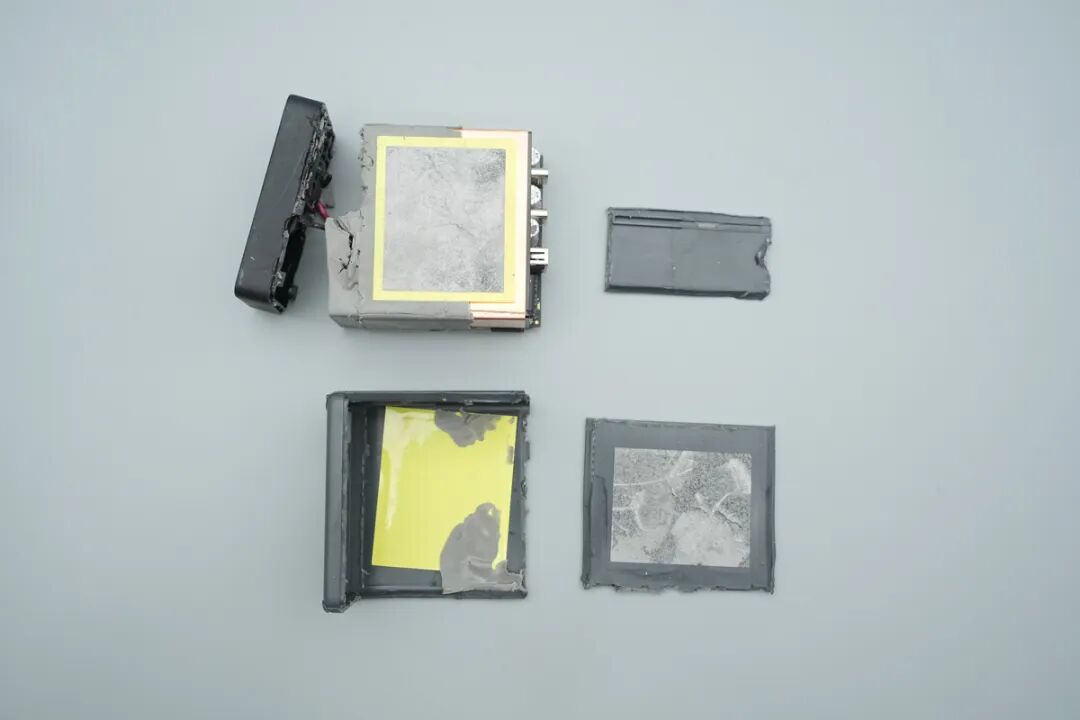

沿着壳体接缝将充电器外壳切割开，外壳内侧贴有大面积的黄色绝缘胶带，充电器内部PCBA模块灌封了厚实的灰色导热胶。
市电AC输入的导线特写。

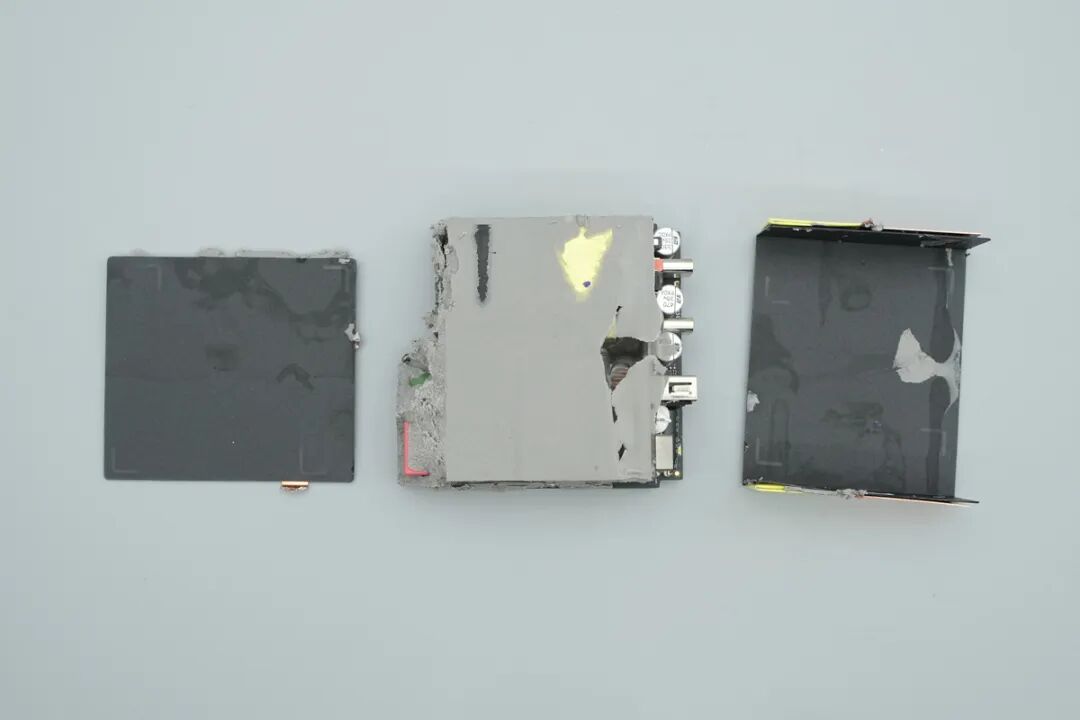

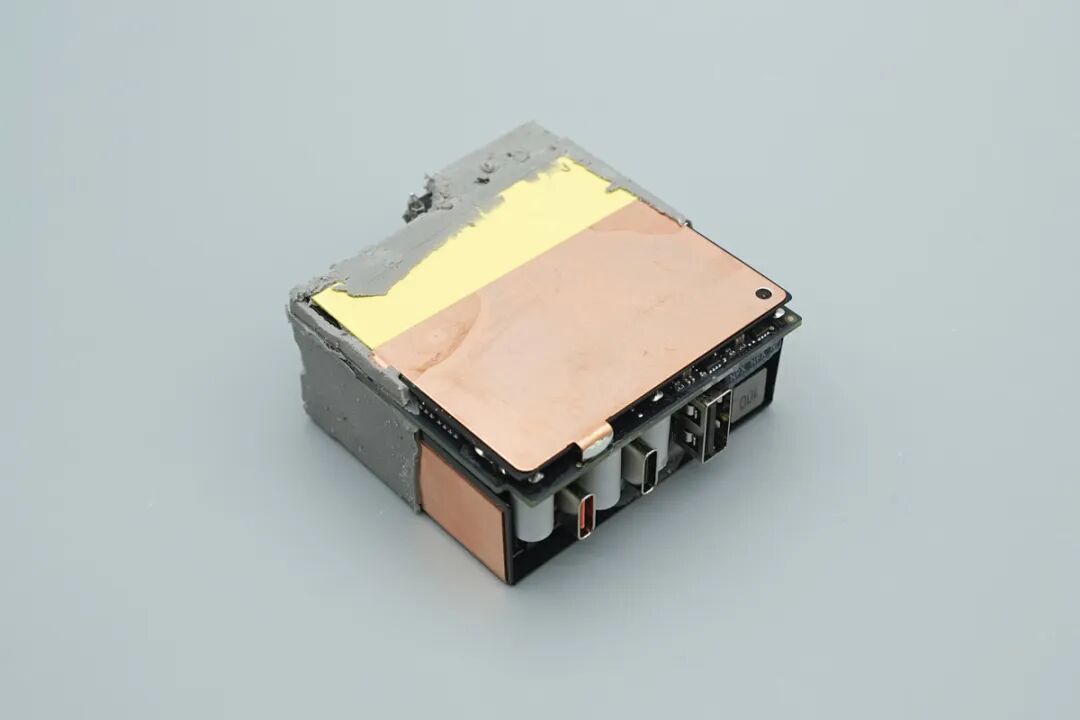

将PCBA模块完整取出，表面附大面积导热铜片与绝缘处理。
PCBA外层背面同样有着完备的绝缘与导热处理。

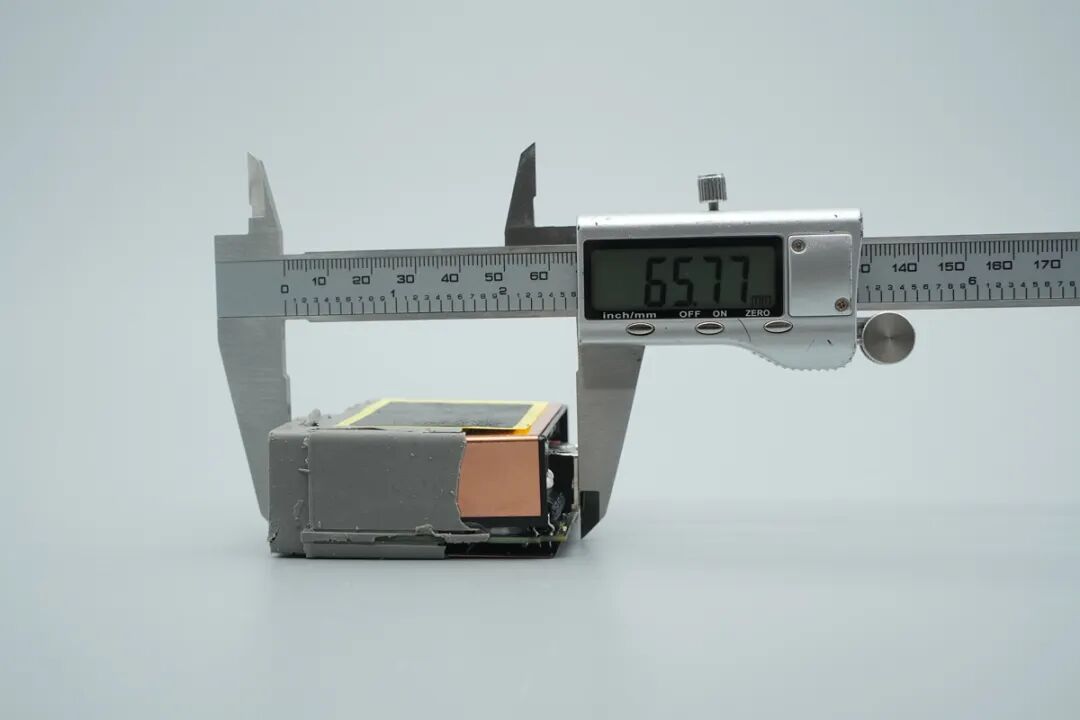

内部PCBA模块长度65.77mm。
内部PCBA模块宽度60.72mm。

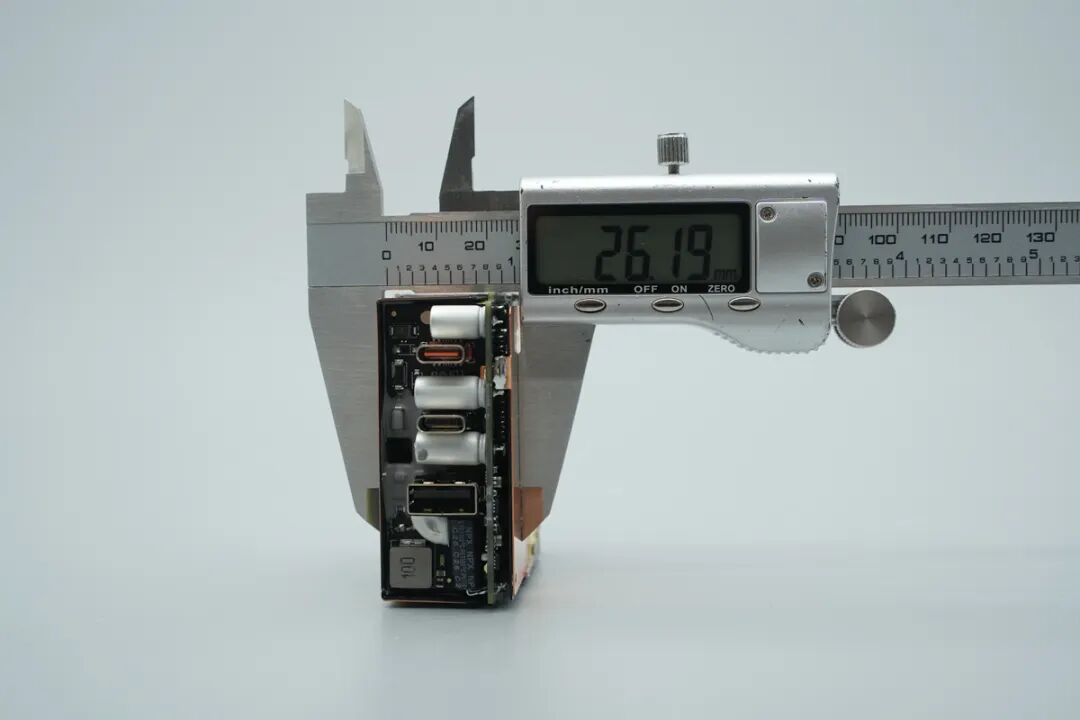

内部PCBA模块厚度26.19mm。
继续将这层铜箔屏蔽罩剥离。
继续清理PCBA模块正面厚实的导热胶，完整漏出产品PCBA。

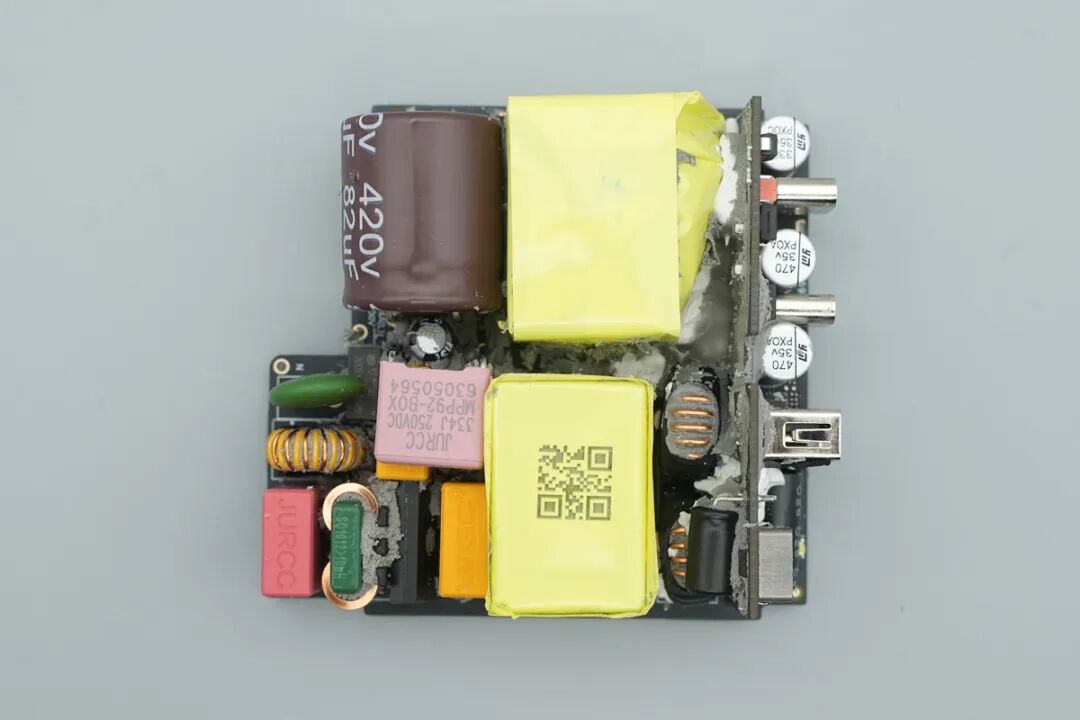

主板背面的灌封胶同样需要细心清理。PCBA模块正面元器件排列紧凑，可见高压电容与EMI输入滤波电路变压器、PFC电感、二次降压输出小板等。

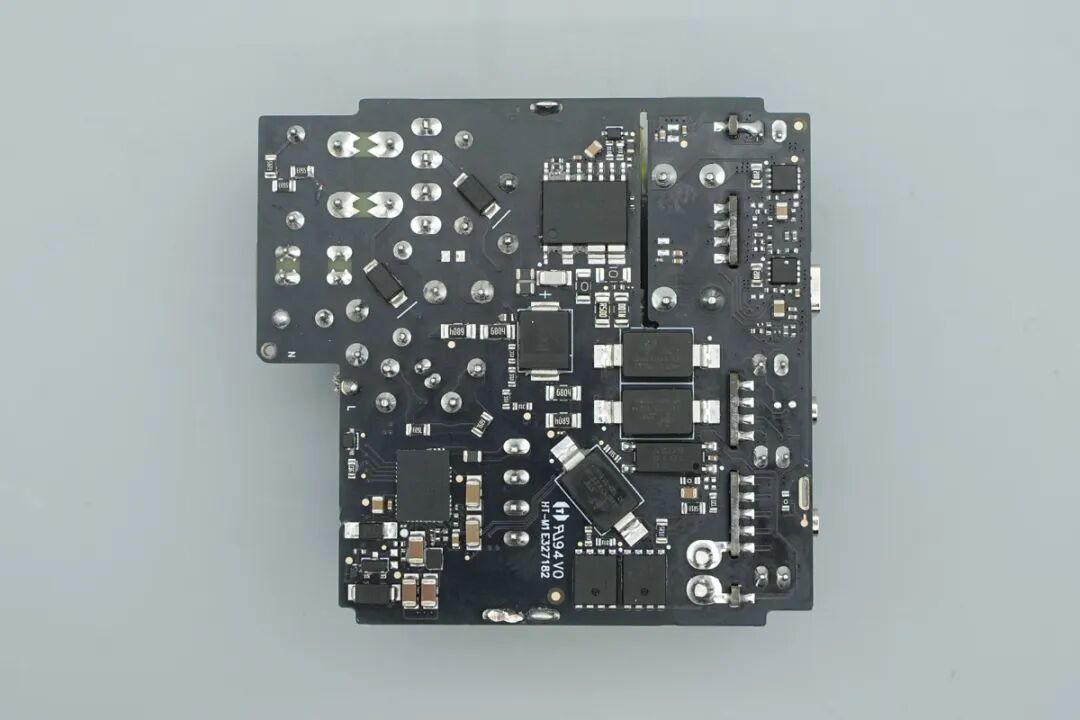

再看PCBA背面，可见PFC主控芯片、AHB初级主控芯片、PFC整流管、同步整理管、Y电容等元器件，空间利用率高。
大疆这款产品整机PCBA模块完整灌封厚实灰色导热胶依托PFC+AHB架构实现高功率密度与高转换效率，独立二次降压小板专门负责三口功率智能动态分配，搭配灌封胶 + 铜箔双重散热方案，大幅提升整机长期满载运行稳定性。
PFC升压电路解析

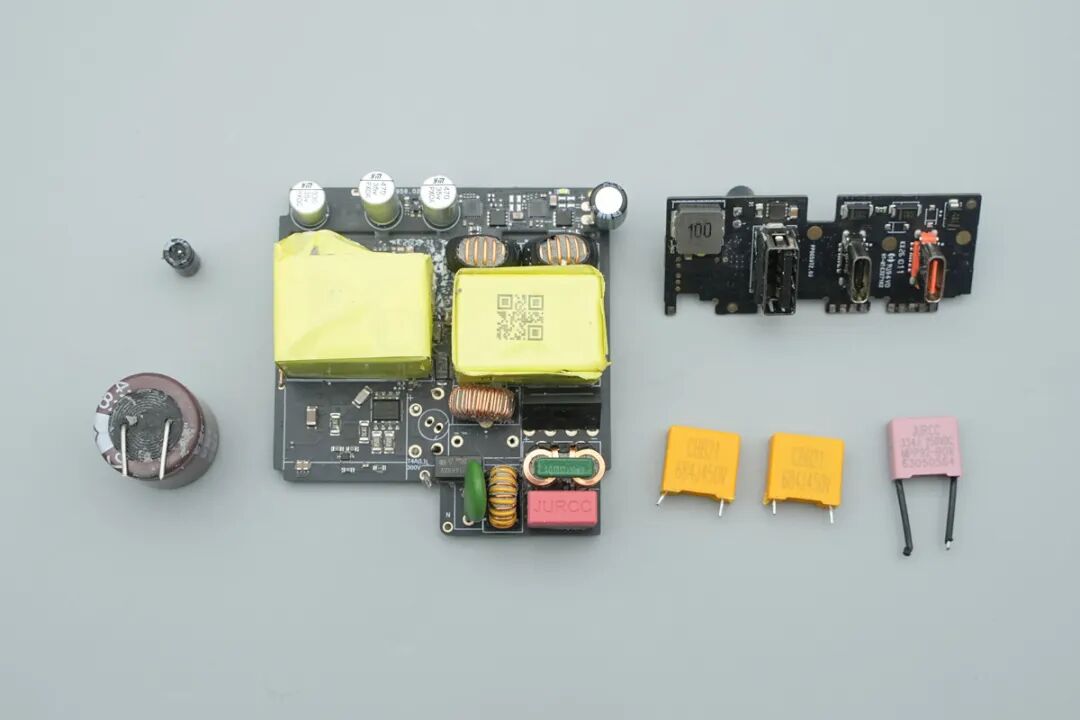

进一步分离PCBA模块，将部分电容以及二次降压输出小板分离。

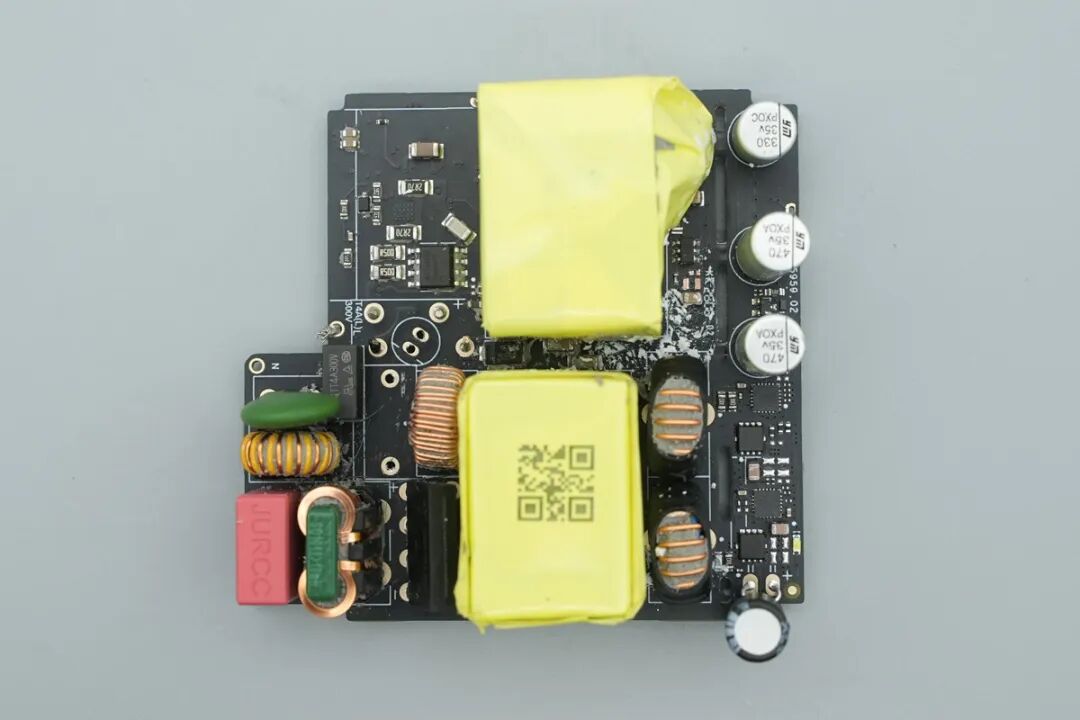

分离小板以及部分电容后，可见左侧为EMI输入滤波电路，中部为PFC电感以及变压器，右侧为二次降压输出电路。

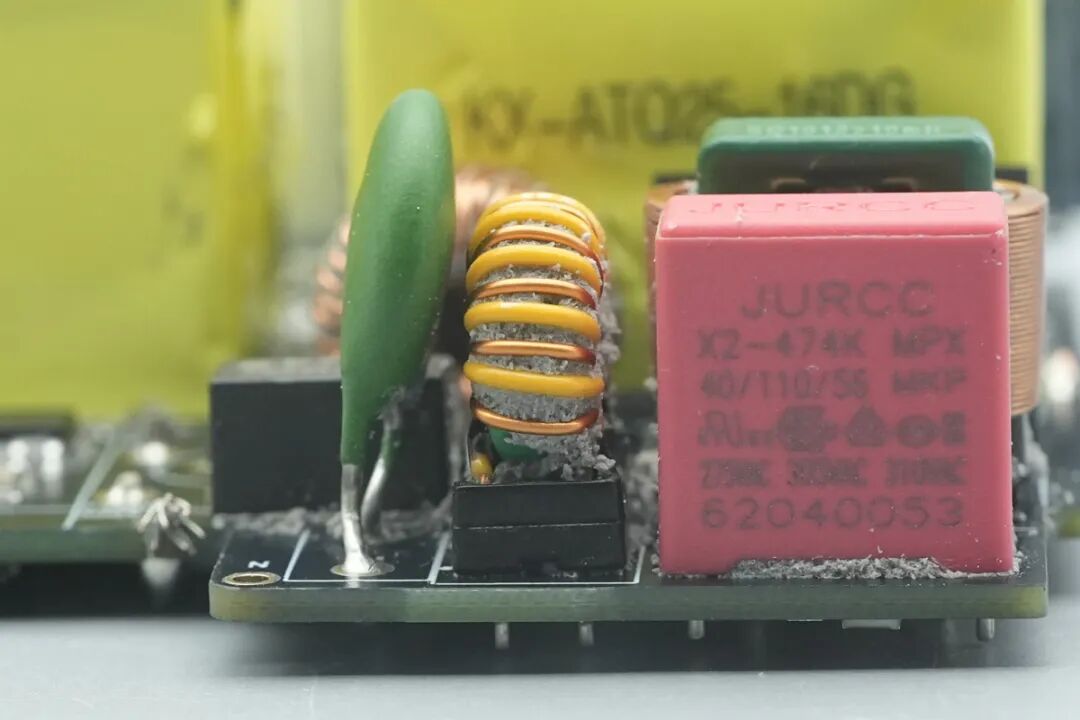

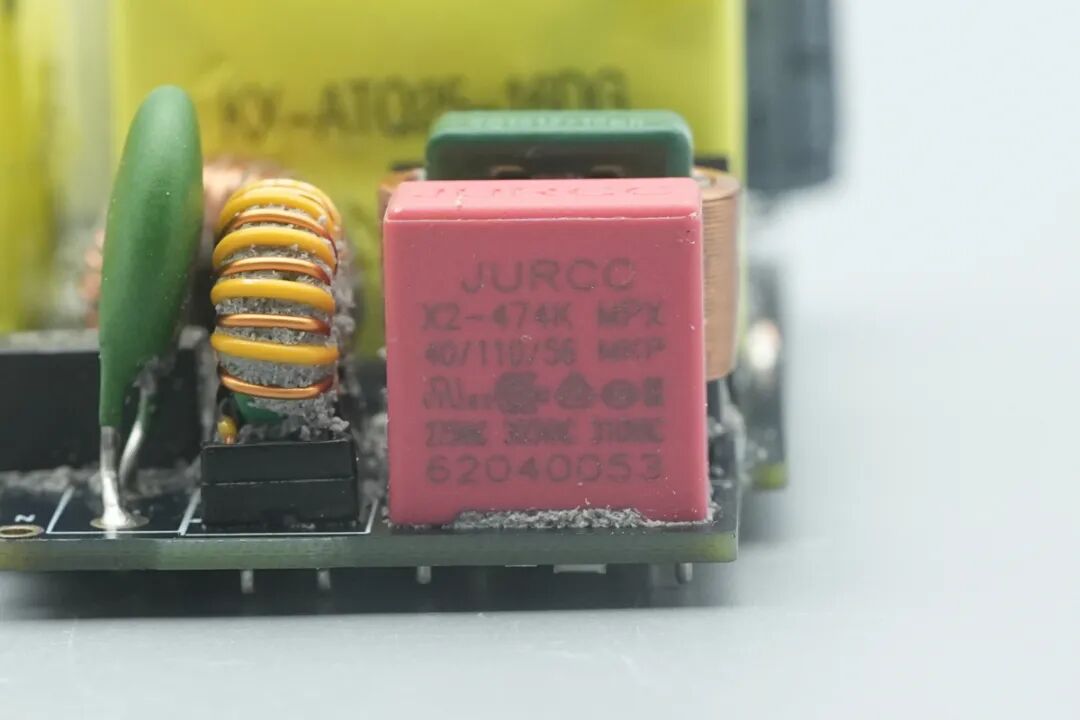

输入端焊接了一颗JURCC捷威的X2安规电容。
安规电容旁设有共模电感。
绿色的MF72 NTC热敏电阻，用于抑制上电浪涌电流。
一颗输入端延时保险丝，保障电路安全。
一颗共模电感，用于滤除高频干扰。
初级侧使用的整流桥来自YJ杨杰，型号为D8UB100，采用D3K封装。
另外一颗电感。

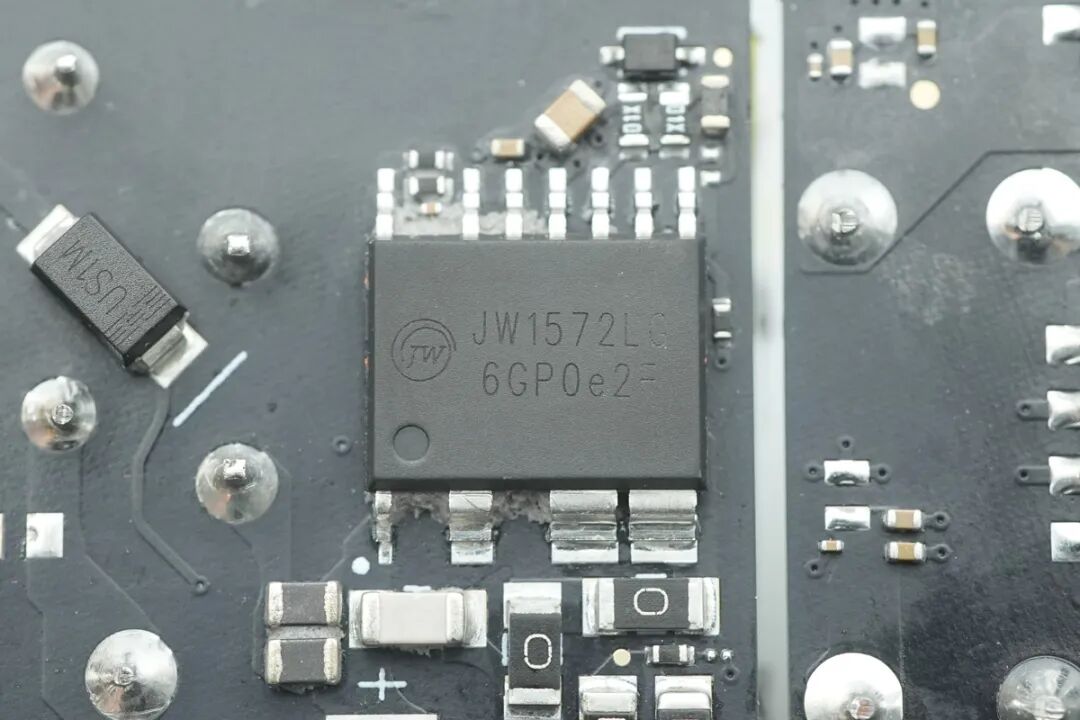

初级侧PFC控制器来自JoulWatt杰华特，型号为为JW1556LG，是一颗集成700V氮化镓的PFC控制器，采用ESOP10封装。
相关阅读：
在控制架构上，JW1572XG系列采用了恒定导通时间控制策略，不仅确保了系统的高功率因数与低总谐波失真，还省去了传统的输入电压检测电路 。这一特性在精简系统设计的同时，有效降低了功率损耗。
此外，该芯片采用临界导通模式运行，进一步减小了开关损耗，从而优化了EMI性能并提升了转换效率。
在系统可靠性设计方面，该系列芯片内置了完善的多重保护功能，大幅增强了电源系统的安全性和可靠性 。
其保护机制涵盖了VCC欠压锁定、过压保护、开路反馈保护、FB过压保护、附加的OVP保护以及内部过温保护。同时，芯片还具备逐周期电流限制功能与禁用功能 。
得益于其低静态电流、高精度基准电压以及宽工作范围下的高效率表现，JW1572KG与JW1572LG非常适用于开关电源（SMPS）及AC-DC电源适配器等各类应用场景 。

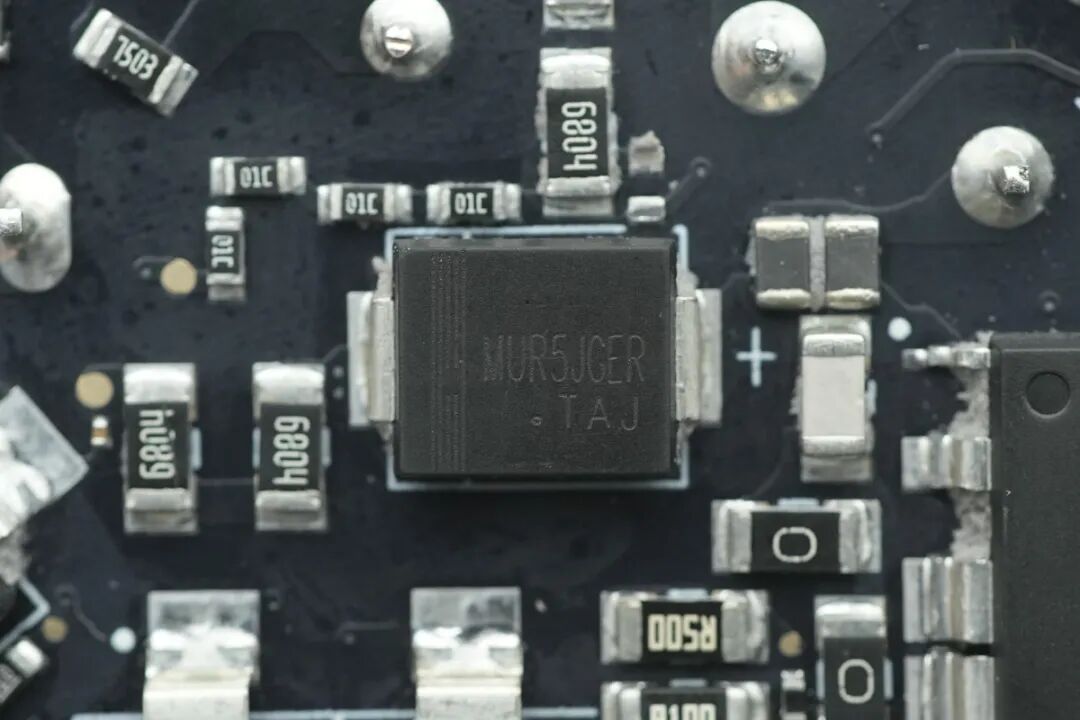

PFC二极管来自PY平伟，型号MUR5JGER，规格为600V 5A，采用SMC封装。

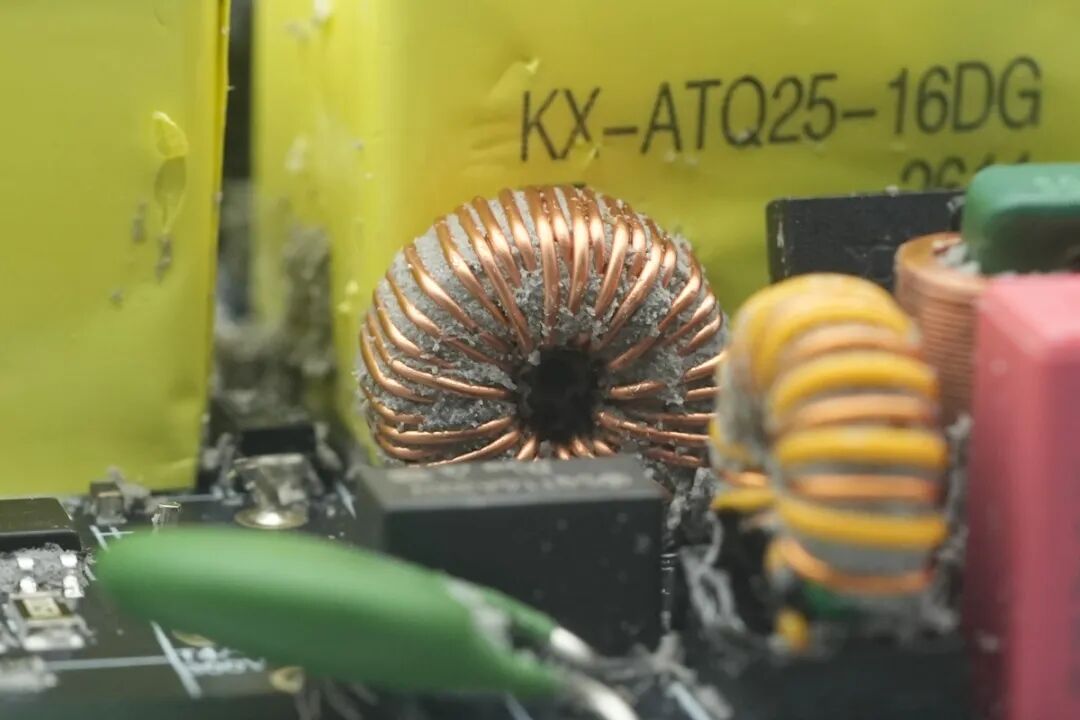

一颗PFC电感喷码KX-ATQ24-16DG。
AHB电路解析

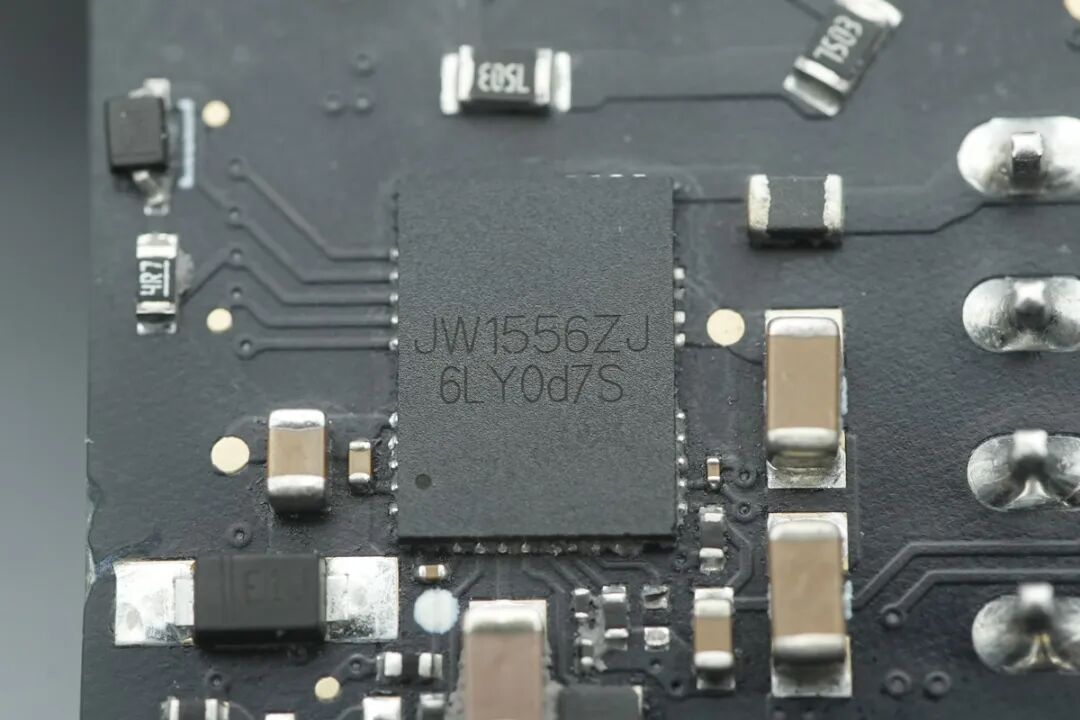

初级主控芯片来自杰华特，型号为JW1556ZJ。该芯片是一款高集成度非对称半桥反激式控制器，专为离线反激式转换器应用设计，芯片直接集成了高、低侧栅极驱动器以及高侧功率 MOSFET。采用紧凑的QFN8*6封装。
相关阅读：
这款芯片能够有效精简外围电路布局，非常适合应用在对体积和功率密度要求较高的现代电源适配器中。
芯片能有效降低开关损耗，确保在整个负载范围内都能保持高效的能量转换。它具备智能的运行机制，重载时处于临界导通模式，轻载时则自动切换至不连续导通模式或突发控制模式。
其最高开关频率可达1.5MHz，且仅需单一外部电阻即可完成设置。此外，它内置的 X 电容放电功能可在电源断开时自动放电，从而显著降低待机功耗 。
JW1556ZJ内置了软启动、升压转换器以及可调的线电压补偿功能，还配备了极其全面的故障保护矩阵 。
这些安全机制涵盖了多节点的过压保护、短路保护、输入欠压与过压保护、过温保护，以及电流采样引脚的异常保护。这种全方位的防护设计，让电源系统在面对各种极端或异常工况时，依然能够提供可靠的安全保障。
初级开关管来自杰华特，型号为JWD180D70，是一颗采用SOP8封装的700V氮化镓器件。
该器件具备180mΩ的导阻以及高达12.8A的连续漏极电流承载能力，主要专为照明设备和AC/DC等应用而设计 ，能够为现代电源系统提供高效的功率处理解决方案。
高压滤波电容来自Koshin东佳，规格为420V 82μF。
主控芯片供电定容来自JSH万京源，规格为50V 22μF。
变压器喷码KX-ATQ25-210。
初级与次级之间跨接的贴片Y电容来自STE松田，料号SMDY5V222M。
另外两颗Y电容同样来自STE松田，料号SMDY5U102M。
用于初次级电压反馈的光耦来自亿光，型号为EL1019。
同步整流电路解析
产品内置的同步整流控制器来自杰华特，型号为JW7726T，支持ACF，AHB，DCM，QR和CCM反激工作模式，支持高侧和低侧应用，芯片支持直接由输出电压供电，具有极低的静态电流，CCM状态下能实现高效关断。
相关阅读：
杰华特JW7726T支持DCM、CrCM、CCM和准谐振多种工作模式，采用SOT23-6封装。芯片适用于有源钳形反激式和非对称半桥反激式转换器、电源适配器、LCD以及平板电视等多种场景。
同步整流管来自上海贝岭Belling，型号BLP08N10G，NMOS，耐压100V，导阻7.5 mΩ，采用PDFN 5*6封装。
DC-DC二次降压输出电路解析

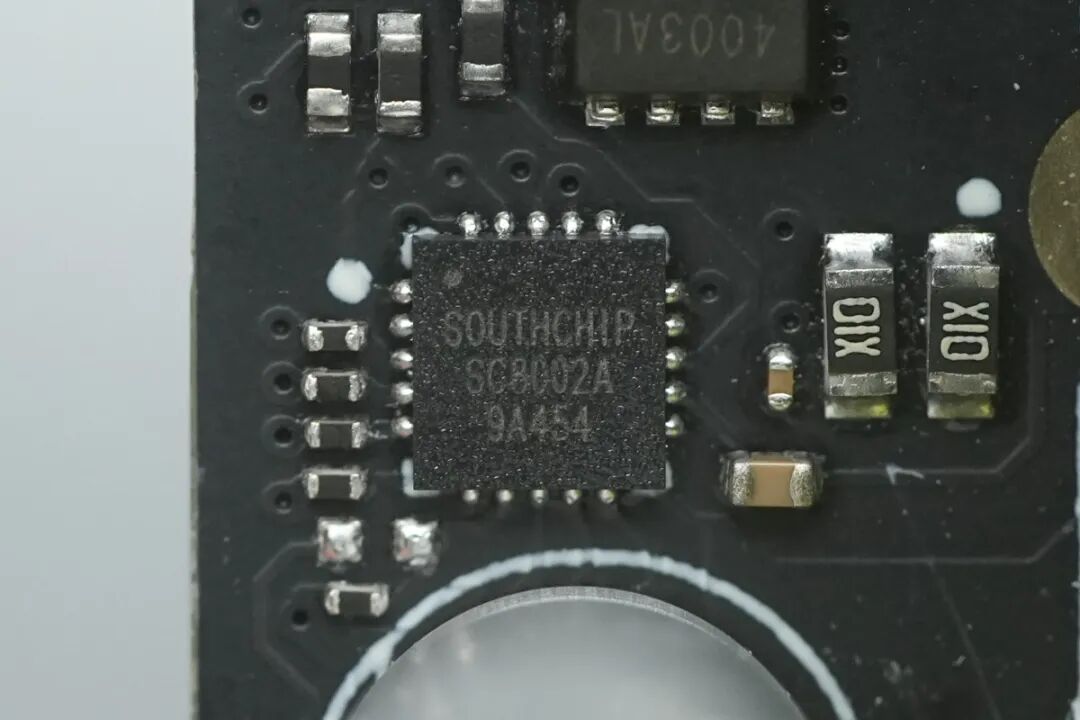

产品内置的南芯科技SC8002A是一款4.6V~36V宽电压输入的高效同步降压控制器，支持灵活的单路或双路输出配置。
相关阅读：
该芯片核心亮点在于具备恒定功率限制与高精度限流功能，当电流达到设定阈值时会自动进入恒流模式，能够为设备提供稳定、精准的供电保障。
该芯片不仅集成了过压、过流、过温等全面的安全保护机制，还支持工作频率调节和多种模式PWM/PFM切换。
得益于其极简的外围电路设计和小巧的3x3mm QFN封装，它非常适合应用于车载充电器、多口快充充电器、USB扩展坞及工业设备等领域。
另外一颗同步降压芯片同样为南芯科技SC8002A。
搭配使用的其中一颗同步降压管丝印4003AL。
另一颗型号相同。
另外两颗同步降压管来自Vergiga威兆，型号为VSE003N04MSC-G，是一款40V/100A N通道功率MOSFET。
该芯片采用PDFN3333封装，采用VitoMOS II技术，具备2.3mΩ低导阻、快开关与高效率特性。
该器件通过100%雪崩测试，安全可靠，非常适合用于高效 DC-DC 转换、电源管理及电机驱动等高密度高功率场景。

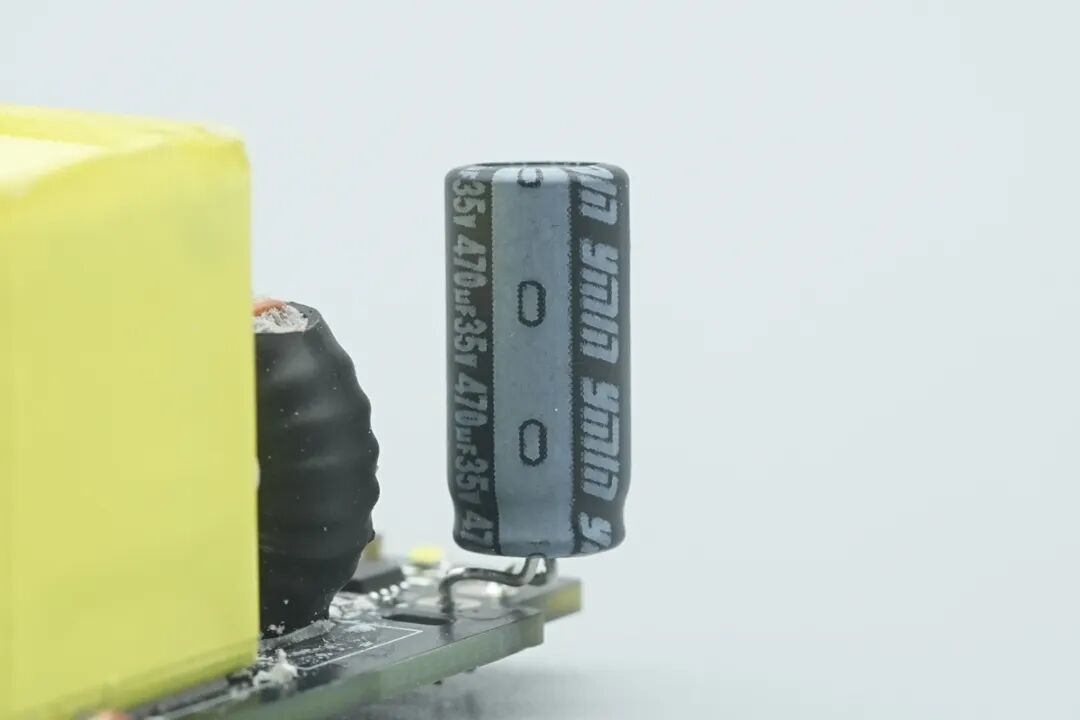

一颗滤波电容来自ymin永铭，规格为35V 470μF。

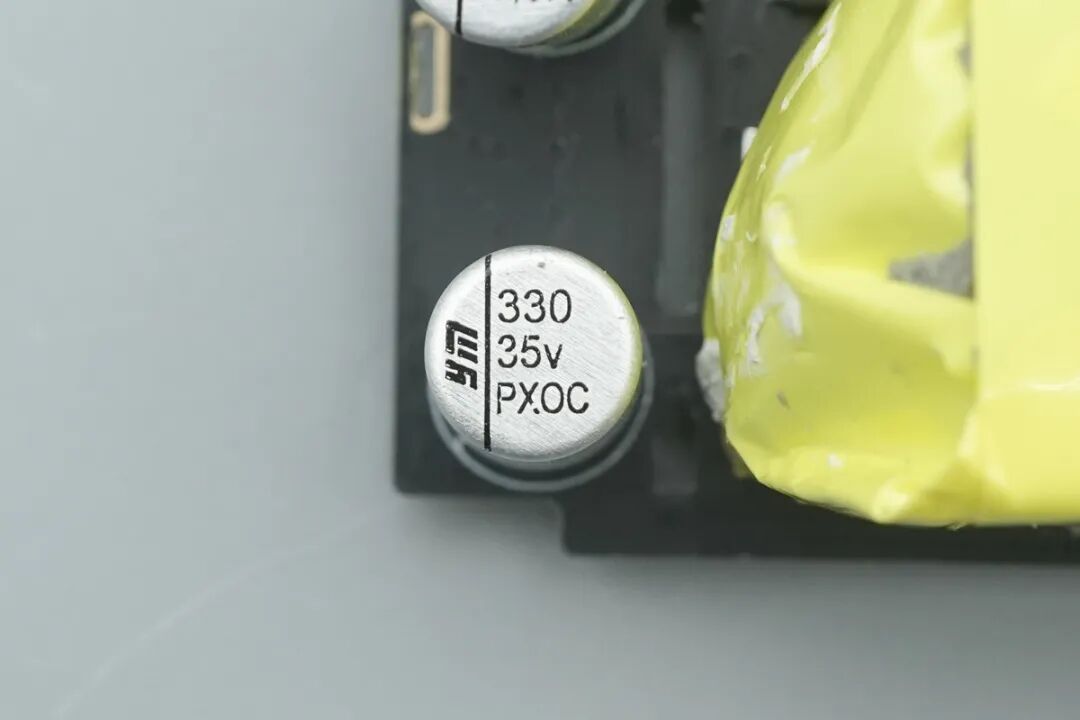

一颗输出滤波电容来自永铭，规格为35V 330μF。
两颗输出滤波电容来自永铭，规格为35V 470μF。

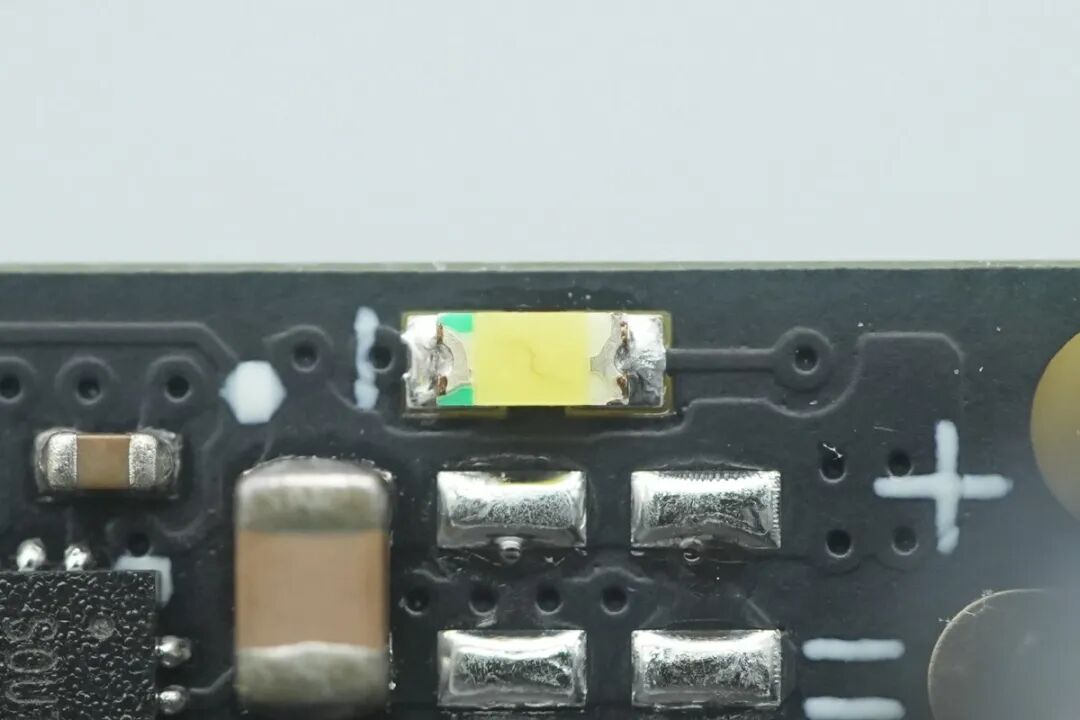

其中一颗用于显示工作状态的指示灯。
输出小板的正面分布设有2C1A三个输出接口。
小板背面，分布了降压协议芯片以及降压MOS。
用于两个USB-C接口的降压协议芯片丝印RT7212。
降压及输出VBUS丝印均为4003AL，共计四颗。
用于USB-A口的协议芯片来自SOUTHCHIP南芯科技，型号为SC9712B，这是一款高集成度的双端口快充SoC，支持多种快充协议，集成36V高效同步降压控制器。
芯片带有一组Type-C接口和两组DPDM快速充电协议接口，能够最大限度减少外部组件，支持UFCS快充协议。
相关阅读：
SC9712B支持双芯片协同工作，实现双C口快速充电，且2C1A配置无需MCU控制。两个SC9712B芯片可相互通信，实现单端口工作时全功率输出，双端口同时工作时自动分配功率。
SC9712B支持高达140W的总输出功率，双端口输出全部支持CC/CV 模式，NTC 温度监控，并提供多种保护机制，包括过压保护、过流保护、短路保护、过温保护，有效保护芯片和系统。采用32pin 4*4mm QFN封装。

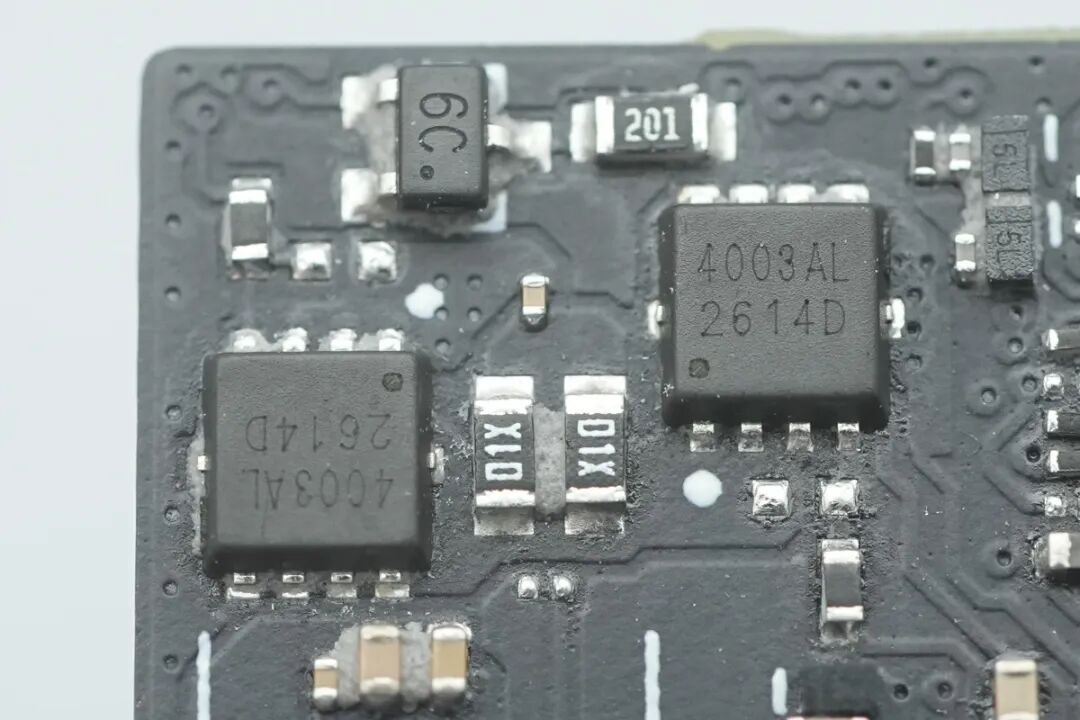

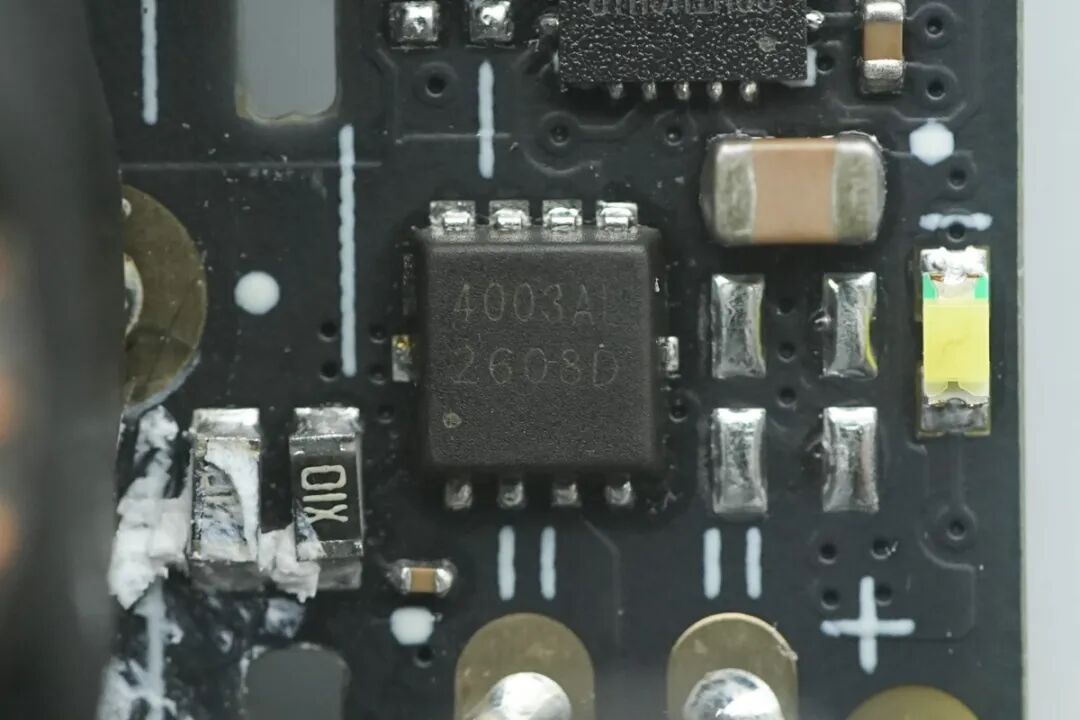

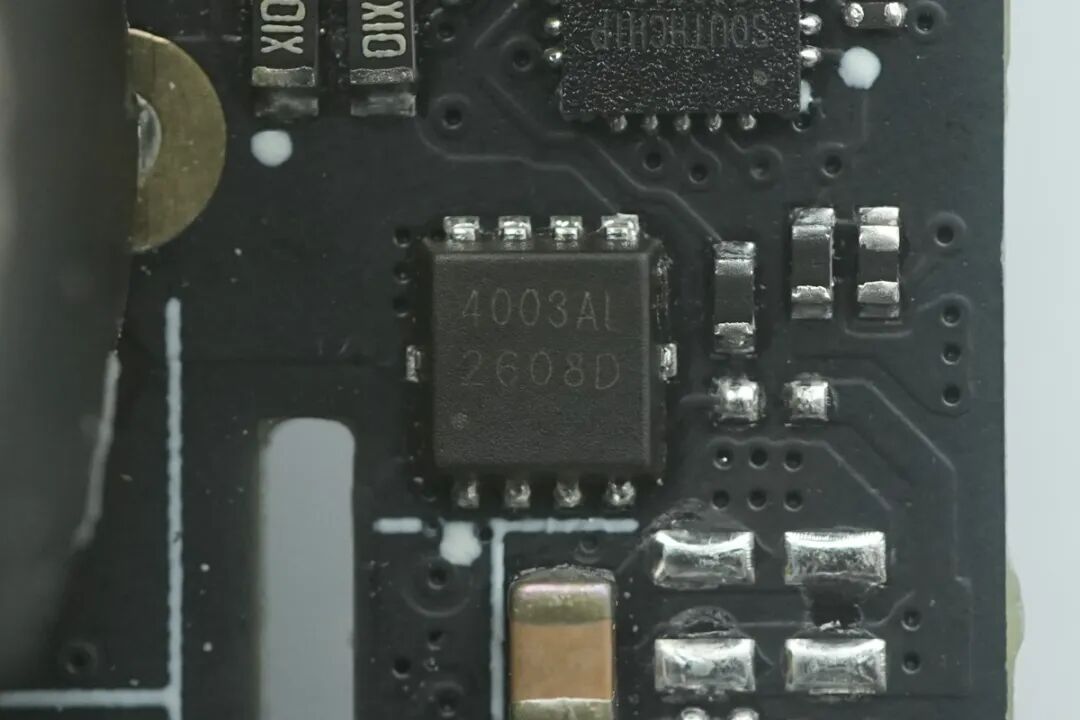

两颗同步降压管丝印4003AL。
用于USB-A接口的VBUS管丝印同样为4003AL。

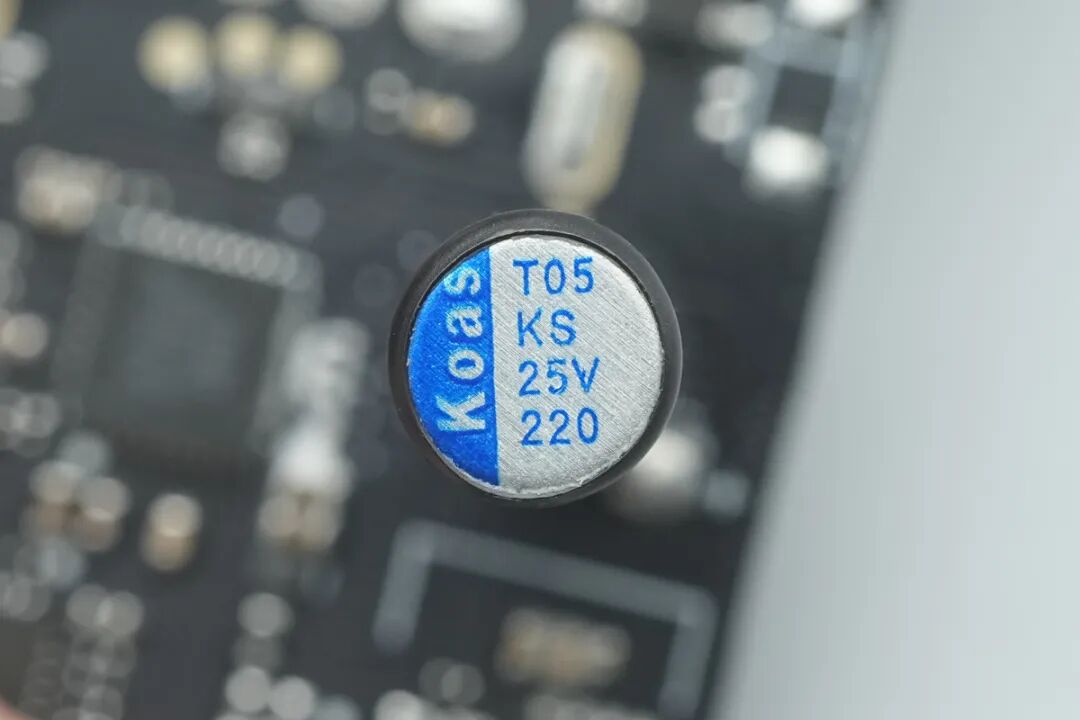

一颗东佳品牌的输出滤波固态电容，规格为25V 220uF。

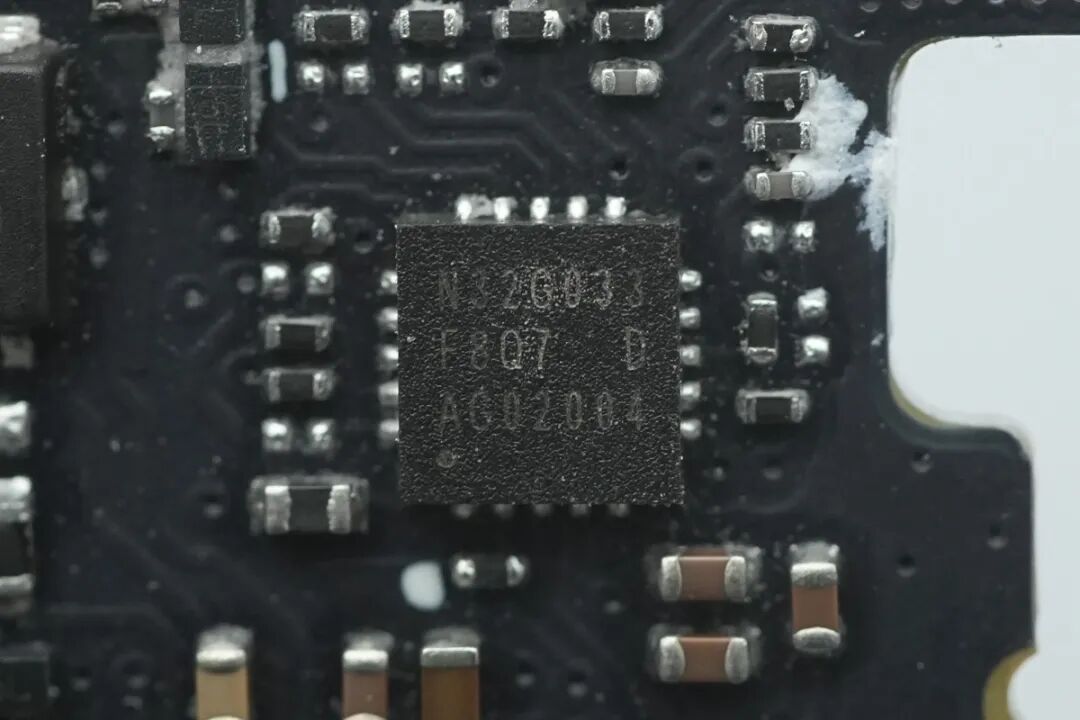

一颗MCU来自Nations国民技术，为N32G033系列MCU，内置32 bit ARM Cortex-M0内核，最高工作主频64MHz，采用QFN20封装，用于整机逻辑控制。

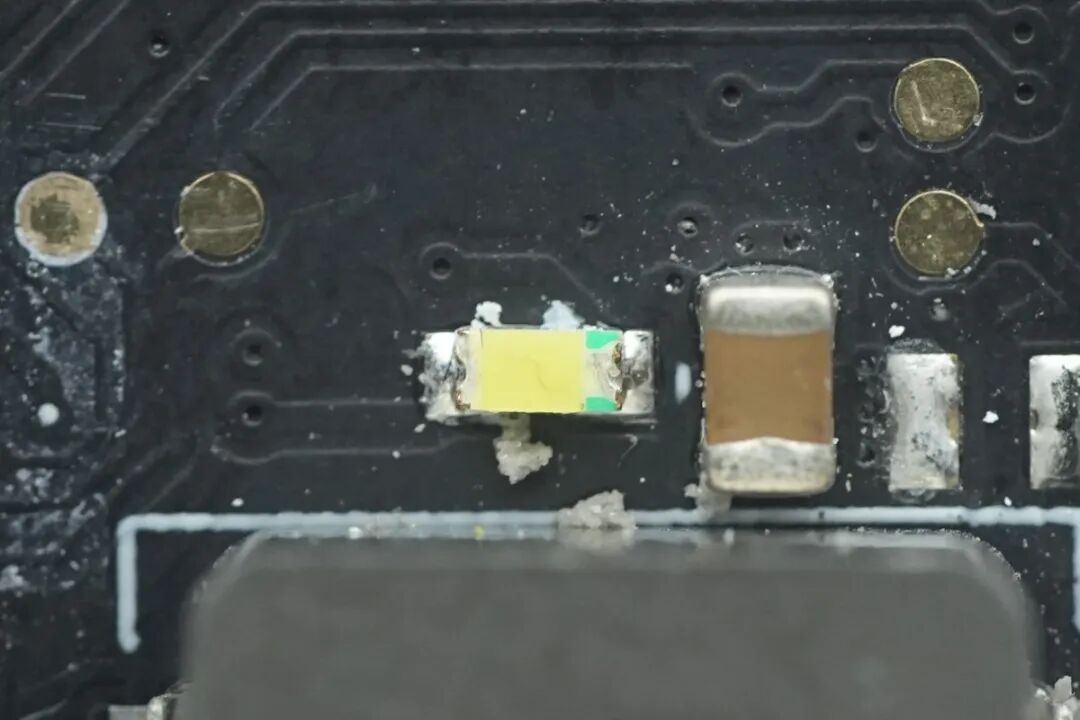

另外一个工作状态LED指示灯。

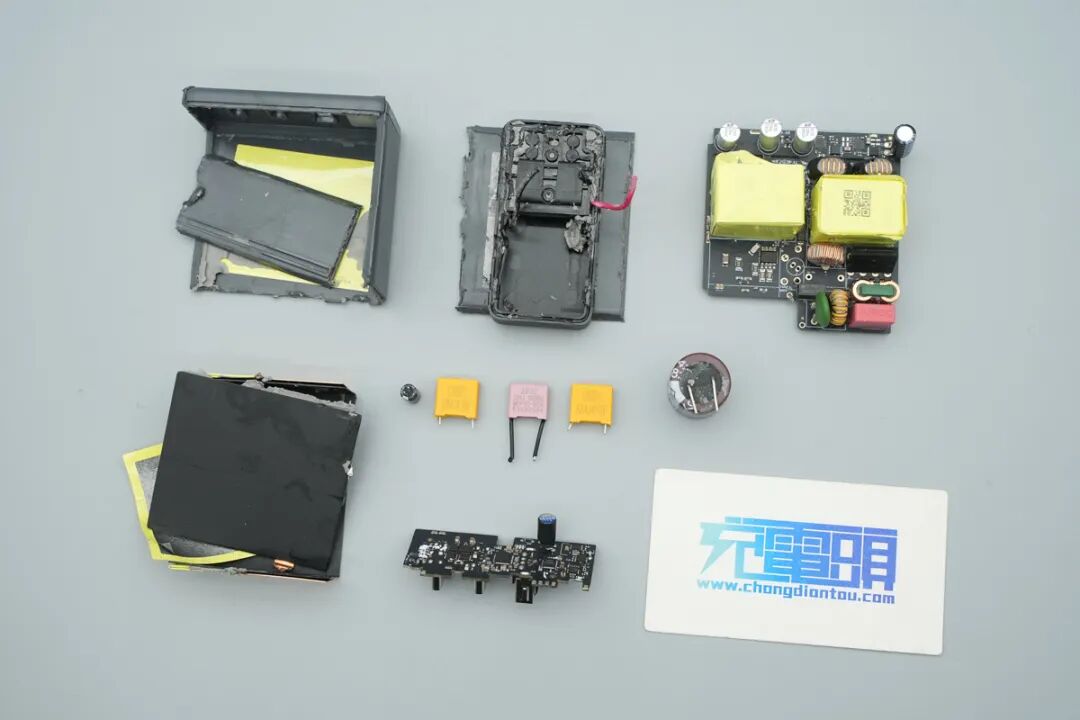

全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
大疆140W 2C1A 氮化镓充电器在外观上延续了沉稳专业的深邃灰黑拼接配色，边缘过渡圆润，机身紧凑并配备折叠插脚与旅行转接卡槽，不仅方便差旅收纳，更可灵活更换其他地区插脚。
其2C1A的接口配置支持PD3.1 140W与UFCS融合快充，提升了用户的快充体验 。
内部用料及热管理方面，这款充电器采用高密度 PCBA 布局，内部全面灌封了厚实的灰色导热胶，并包裹大面积导热紫铜片，确保百瓦大功率输出下的极致温控表现。架构方面，充电器采用了先进的PFC+AHB+SR开关电源架构。
初级侧核心应用了杰华特的高集成度全套氮化镓方案，包括集成700V氮化镓的 PFC 控制器 JW1572系列以及非对称半桥反激式控制器JW1556ZJ ，搭配JW7726H同步整流控制器 ，大幅缩减了外围元件并提升了转换效率。
次级侧采用独立的二次降压小板设计，搭载了两颗南芯科技SC8002A同步降压控制器以及一颗南芯科技SC9712B和丝印RT7212快充协议芯片，结合国民技术N32G033系列MCU进行全局智能逻辑控制。
高压滤波电容来自东佳，输出滤波选用永铭与东佳固态电容品牌 。整体而言，大疆这款 140W 充电器用料扎实、稳定性强，适合需要高功率充电的用户选择。
