AI+HBM 浪潮，重构半导体测试设备价值

AI 与存储芯片迭代，重构测试设备产业价值链

生成式人工智能与大语言模型（LLM）的爆发式增长，正在深度重构全球半导体产业链的价值分布。在这场算力革命中，AI加速芯片（GPU/ASIC）与高带宽内存（HBM）的持续升级，使得测试环节从传统的“质量把关者”跃升为“良率控制与成本控制的战略核心”。

在传统的单芯片时代，后道测试成本在芯片整体物料清单（BOM）中的占比通常保持在较低且相对稳定的区间。然而，随着先进封装（如2.5D/3D异质集成）成为延续摩尔定律的必然选择，芯片测试的经济学模型发生了颠覆性转变。

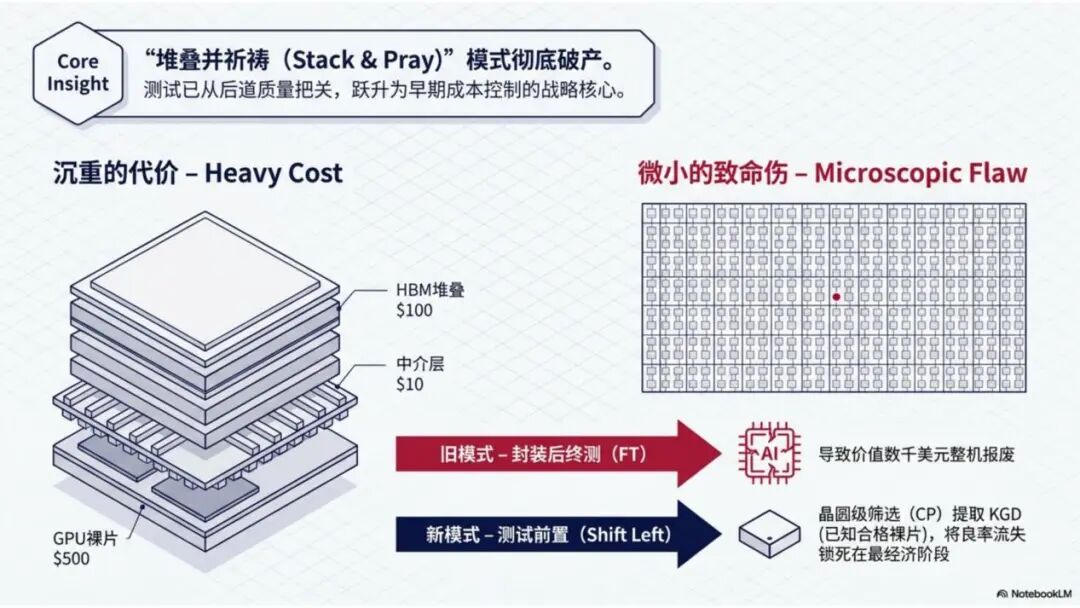

在先进封装架构下，大算力逻辑裸片（Die）与多层高带宽内存（HBM）通过高密度中介层（Interposer）键合在单一基板上。由于这种高度集成的系统级芯片造价极其昂贵，传统的“装配后测试”模式面临着巨大的“良率非对称性”问题。

作为AI芯片的核心存储配套，HBM的引入也进一步放大了测试的价值。随着HBM堆叠层数从4层、8层向12层、16层快速演进，任何单层DRAM的微小失效都会通过良率相乘效应导致整颗HBM报废。

为了应对这一挑战，HBM测试不仅要求进行高并行的晶圆级筛选，还需要引入堆叠修复映射（RDA）等复杂算法，利用备用行列来修复失效逻辑。

AI服务器对存储容量的极高胃口，也在拉动测试设备的需求总量。根据行业数据，AI服务器中的DRAM容量是普通服务器的8倍，NAND容量则是普通服务器的3倍。这种容量的暴增使得测试过程中的测试向量（Test Pattern）和测试时长呈几何级数增加。

与此同时，HBM的代际更替直接推高了测试难度与均价。2024年，HBM的高代际产品（如HBM3、HBM3E）在出货中的占比预计从早期的45%大幅提升至82%左右。高代际HBM的价格（如HBM3E约为1.71美元/Gb）显著高于低代际产品（如HBM2E约为1.29美元/Gb），这使得高代际HBM的晶圆测试和成品测试设备的价值量大幅攀升。

顺应市场需求变革，探析高端测试设备核心技术演进路径

AI加速芯片的超高集成度、大功率负荷以及高速率接口，对自动测试设备（ATE）的物理极限提出了极为严苛的要求。为了保障测试精度并防止芯片在测试过程中因过热或电压不稳而烧毁，测试设备厂商在超高功率供给、预测性温度控制以及高通道密度设计上展开了激烈的技术竞逐。

同时随着异质集成封装技术的普及，芯片测试流程的边界正在被重新定义。系统级测试（SLT，System Level Test）与自动光学检测（AOI，Automated Optical Inspection）的深度整合，正在成为先进封装量产线上提高综合良率、降低缺陷漏检率的核心架构：

1. 系统级测试（SLT）在异步多时域测试中的必然性

传统的结构性ATE电学测试具有高效率和精确的物理故障定位能力。然而，在异质集成芯片中，来自不同工艺节点的多个裸片在单一封装内高密度并存，内部的异步接口数量急剧增加，并产生了复杂的功率域、时钟域和温度域交互。

即便ATE测试的故障覆盖率已高达99.5%，但在实际工作时，剩余0.5%未检出的潜在晶体管漏检故障，依然会在复杂的软硬件交互和多时域切换中显现，导致终端客户遭遇严重失效。

SLT在这一背景下显现出了不可替代的价值。SLT通过将待测芯片直接置于真实的终端运行环境（例如加载标准操作系统、执行高频读写和复杂的硬件接口交互协议），能够完美模拟芯片在任务模式（Mission Mode）下的多物理场耦合状态，从而低成本地捕获由于异步接口互连、多时域抖动以及软件交互带来的隐性故障。

由于SLT单片测试时间通常长达数分钟甚至数十分钟，厂商采用高度模块化、异步并行的SLT测试岛（Test Cell）架构，通过数百个测试站点独立、并行地处理待测芯片，在保证测试覆盖率的同时大幅提升生产吞吐量。

2. 自动光学检测（AOI）在先进封装物理缺陷识别中的应用

先进封装引入了大量微米级的物理互连结构，也带来了严重的力学和物理缺陷挑战。由于基板、硅片与金属微凸点等多种材料的线膨胀系数（CTE）存在显著失配，封装在经受多次热循环后会产生严重的机械翘曲和内部层裂。同时，超薄硅片在高速贴装和键合过程中，极易发生裸片漂移、微裂纹及键合空洞。

传统的2D AOI仅能进行平面的图案对比和规则匹配，无法测量高度层面的变形，且容易因光影反射和噪点产生大量的误报。三维自动光学检测（3D AOI）通过结构光投影和多角度立体相机的三维图像重构，不仅能够测量平面尺寸，还能精准量化微凸点、TSV等关键互连结构的高度、共面性以及三维形貌翘曲图谱，从而在早期有效阻断物理失效。

3. SLT与AOI的闭环协同技术机制

SLT与3D AOI的深度整合，并非简单的设备堆叠，而是通过打通底层的制造执行系统和SPC数据流，建立起“物理形貌测定－电学功能验证－良率预测反馈”的智能化闭环系统。

竞争白热化，国产测试设备企业如何突围破局

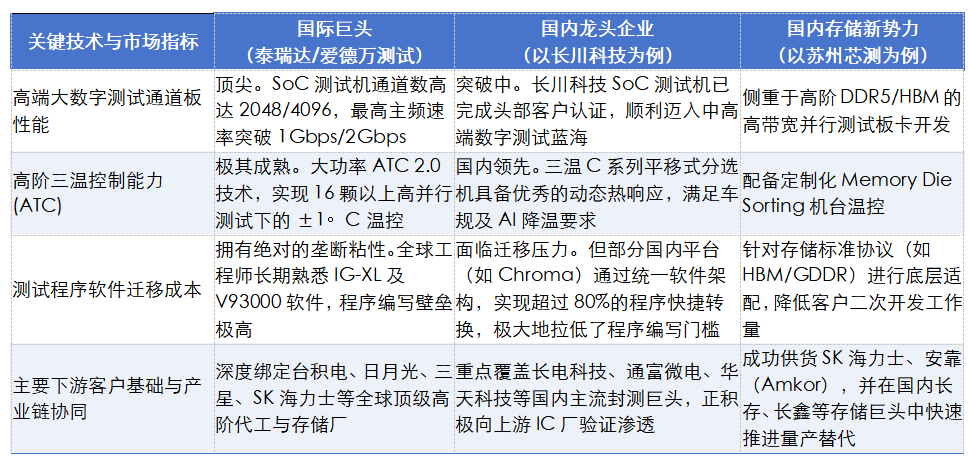

在全球半导体测试设备市场，泰瑞达（Teradyne）与爱德万测试（Advantest）依靠数十年的技术积淀，构筑了极其稳固的“双寡头垄断”壁垒。然而，随着AI浪潮带来的设备需求增量和本土半导体供应链保障红利，国内测试设备及配套分选机企业正在快速推进高阶替代。

目前，泰瑞达与爱德万测试在高端SoC测试机和超高频存储测试机领域，控制了全球近90%的市场份额。在高端AI基础设施和先进制程节点（如3nm/2nm），其产品渗透率几乎达到饱和。

国际双寡头的护城河并不仅仅体现在硬件性能上，更在于其长期积累的软件生态壁垒。例如，泰瑞达的IG-XL系统软件已在全球主流设计公司（Fabless）、代工厂及封测代工巨头（OSAT）中使用了数十年，形成了极度黏性的工程师开发生态。芯片设计公司更换测试机平台意味着需要重写数百万行已经过严密验证的测试程序，存在巨大的软硬件迁移成本和芯片开发失败风险。

国内测试设备企业在经历了长期的“边缘技术突破”后，正通过差异化布局和多维技术演进，向由国际巨头把持的核心地带发起冲击：

华峰测控作为国内模拟及数模混合信号测试设备的领头羊，在中低端功率器件和模拟IC领域实现了极高的国产替代率。然而，由于模拟测试细分赛道的整体规模较小，其向高端AI大数字芯片测试突围的空间受到物理机制的约束，目前急需探索数字化转型方向。

长川科技则采取了“全品类、一站式”的高阶数字与存储突围战略。在经过十余年的深度技术攻坚后，长川科技成功研发出高性能SoC数字测试机，并顺利通过了国内头部大数字芯片设计及制造厂商的严苛认证，开始进入量产放量阶段。

在分选机（Handler）协同壁垒上，长川科技在国内测试分选机市场中稳居市占率第一。其产品矩阵涵盖了传统的重力式、平移式分选机，以及面向车规级和AI芯片高热能管理的高端三温分选机（C系列），并具备强大的测编一体机量产配套能力。

通过“大数字SoC测试机 + 高性能三温ATC分选机”的协同销售，长川科技为本土封测厂和设计企业提供了无缝对接的一站式交钥匙系统，极大地提高了客户对国产品牌的生态粘性。

在高端存储（特别是HBM测试）赛道，苏州芯测通过全资收购韩国高端存储测试厂商GSI，全盘继承了其核心存储测试技术。GSI的技术方案在高端DRAM和HBM领域极为扎实，产品线全面覆盖HBM2/3、HBM2E、GDDR6X等极其高难度的高频存储电学测试，已成功打入SK海力士、安靠（Amkor）等国际产业链龙头。此外，苏州芯测还自主研发了具有极高行业壁垒的高端存储芯片分选机（Memory Die Sorting），成功打破了日本爱德万测试的垄断，已顺利导入长江存储供应链，并向长鑫存储等国内DRAM龙头送样，开始进入批量量产验证阶段。

针对当前全球半导体测试设备的技术分水岭与封锁常态，本土测试设备及系统集成商应积极践行以下几条关键突围路径：

①强化“大数字SoC测试机 + ATC动态三温分选机”一体化产品线，抢占先进封装整站份额。 大算力逻辑芯片的FT测试高度依赖测试机与分选机的实时电热协同。国内厂商应充分发挥长川科技在高端三温分选机上的市占率优势，以分选机作为流量入口，捆绑推广自主研发的高阶数字SoC测试机，形成极高兼容性的“电－热－力”一体化测试工作站，率先在国内主流先进封装厂（如长电、通富）的CoWoS产线上实现高端数字测试的国产替代；

②聚焦HBM KGD与TSV制造薄弱点，加速高端存储测试板卡与分选机量产替代。 HBM作为AI算力的核心短板，其KGD筛选效率直接决定了国内AI芯片的供货能力。国内厂商（如苏州芯测、精智达等）应协同国内核心长存、长鑫等DRAM晶圆厂，深耕高带宽MEMS探针卡接口，全力推广定制化的存储裸片分选机（Memory Die Sorting），利用其在SK海力士和长存中积攒的量产经验，在高频存储测试领域筑牢自主、可信的技术根基。

③抢先与硅光/CPO头部Foundry深度联盟，争取“弯道超车”技术红利。 在CPO生态中，由于目前全球尚未形成垄断性的测试系统标准，这为国内企业提供了宝贵的发展机遇。本土测试系统集成商应积极与国内硅光子Foundry、领先的光电芯片设计公司组建紧密的开发联盟。通过参考ficonTEC WLT-D2的双面光电测试架构和超光谱近红外漏光分析技术，协同开发具备自主知识产权的高精密双面光电测试台、超快速自适应主动对准寻光算法以及高灵活性光电探针卡，在行业迈入CPO量产终局之前，提前完成产业链卡位。

总结

AI浪潮驱动芯片测试从“质量门禁”跃升为“良率与成本控制核心”。尽管美日巨头仍存生态壁垒，长川科技、苏州芯测等国内企业正通过SoC与HBM测试的一体化方案，加速在高阶算力赛道的国产替代进程。
