前言
戴森作为全球知名的科技家电品牌，其Supersonic系列吹风机凭借颠覆性的中空造型设计和强劲的高速电机，一直处于行业标杆的地位 。
近期，戴森针对商务人士日益增长的差旅需求，戴森最新推出了Dyson Supersonic Travel系列HD19随行高速吹风机。
在工业设计上，这款产品在体积上进行了深度压缩，变得更加小巧便携。相较于同系列经典款，其机身缩小了32%，重量减轻了25%，极大程度地释放了旅行箱的空间。
在核心性能不减的前提下，内部依然搭载了转速高达110,000转/分钟的高速电机，并配备了每秒100次风温监测的智能温控技术，有效呵护染后发色。
该机还标配了顺滑风嘴，并且在接口设计上与现有的戴森Supersonic及Nural系列风嘴完全兼容，满足了戴森老用户的日常造型需求。
更重要的是，该产品在电源端支持100-240V全球宽电压输入，让用户在跨国出行时无需担忧电压差异，在全球任何国家和地区均能实现即插即用。
下面，充电头网就为大家带来这款戴森HD19随行吹风机的拆解，一起看看这款产品内部的设计与用料。
产品开箱
包装盒正面一览，以纯白为底色，中心印有产品外观图，左上角标有“supersonic travel”字样，凸显其便携旅行定位。
包装盒底部的产品规格标签特写。
产品型号：HD19
分销商：戴森贸易(上海)有限公司
生产企业：嘉兴永瑞电子科技有限公司
产地：中国

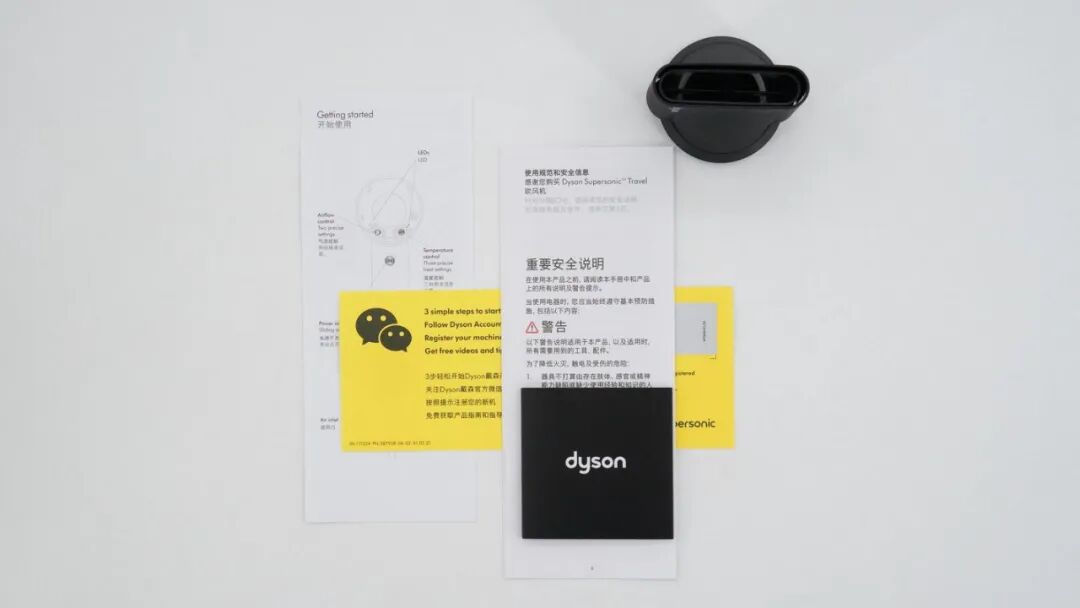

内部包含了使用说明书、安全指南等文档资料，以及一个顺滑风嘴。
附带的顺滑风嘴特写，表面印有戴森的logo。
取出戴森HD19吹风机本体，其自带不可拆卸的电源线，整体采用粉色与米色拼接设计，造型依然是经典的圆筒加长手柄设计。

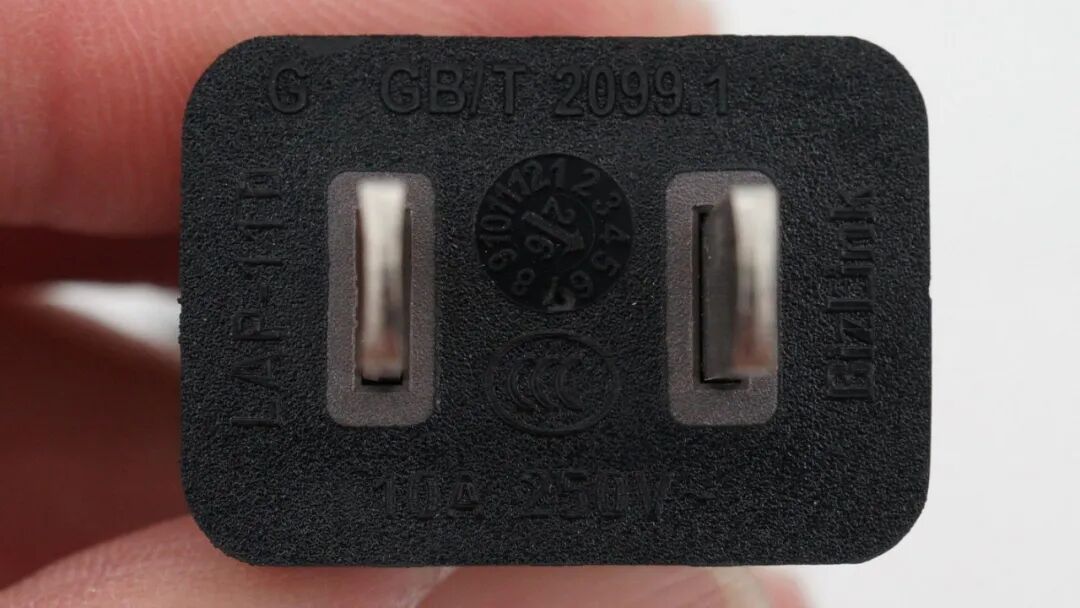

电源插头特写，采用国标双脚两孔插头，规格为10A 250V，且通过了3C强制认证。

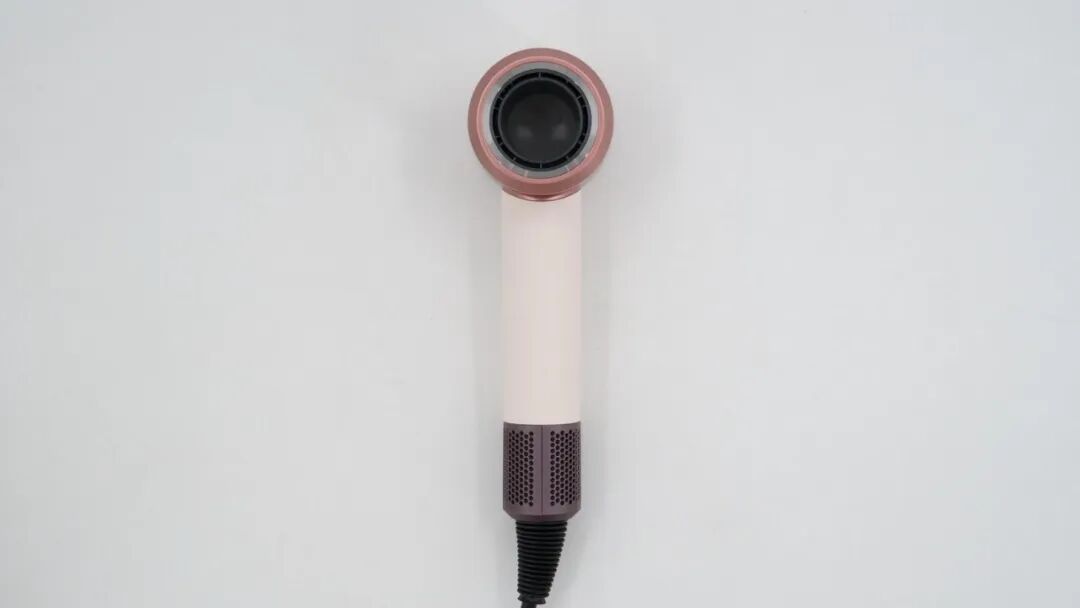

吹风机正面一览，可见环形的出风口设计，内部发热组件以及控制按钮隐藏在环形结构中。
左侧带有红色温度图标的金属按键，用于调节吹风机的风温。右侧带有风扇图标的金属按键特写，用于调节吹风机的风速档位。
手柄正面的电源开关特写，采用带有同心圆防滑纹理的拨动按键，下方有圆圈和竖线代表关/开状态。
吹风机机身背面一览，标志性的中空环形透视设计得以保留，极具品牌识别度。
吹风机侧面一览，整体设计非常紧凑，粉色外壳上印有镭雕文字。
手柄底部的进风口特写，外部塑料防护罩上印有CLEAN FILTER清洁滤网的箭头提示，并布满了密集的进气孔。
向下取下塑料防护罩后，内部还有一层极其细密的金属滤网，可有效防止空气中的灰尘和毛发被吸入电机。
吹风机下方的激光雕刻铭牌参数如下：
型号：HD19
额定功率：1000-1220W
额定输入：100-240V 50/60HZ
制造商：戴森技术有限公司
中国制造
将扁平风嘴吸附到吹风机出风口处的整体外观状态如上，严丝合缝。
将戴森HD19与戴森经典的HD08进行侧面尺寸对比，可以直观地看到HD19的出风口整体长度大幅度缩短，体积更小。
下面进入拆解环节，看看这款高速吹风机内部构造。
产品拆解概览
拆除电源按键帽以及出风口塑料装饰盖板。
环形装饰盖板的边缘可以看到设有一圈黑色的橡胶密封圈，起到防水防尘的作用。

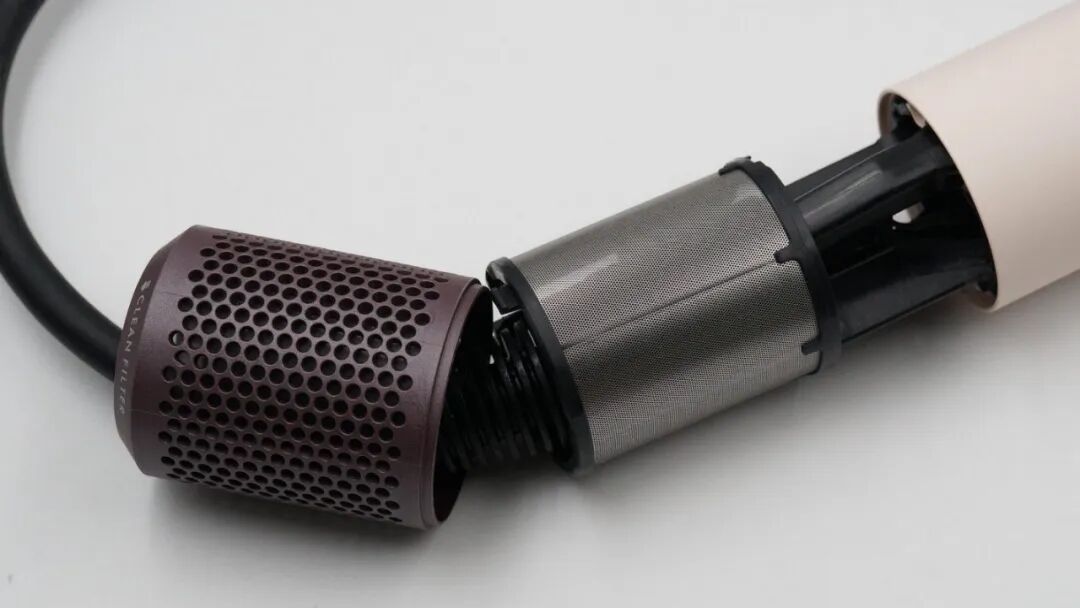

卸下底部螺丝，将手柄底部的防尘金属滤网及内部的塑料骨架整体向下拉出。
抽出手柄外部的塑料外壳，可以看到内部器件被大面积的铜箔包裹用于电磁屏蔽，且贴有减震缓冲垫。
底部的塑料骨架上印有戴森的DYSON logo，以及材质信息PA6-GF25，即含25%玻璃纤维的尼龙材质，具备高强度特性。

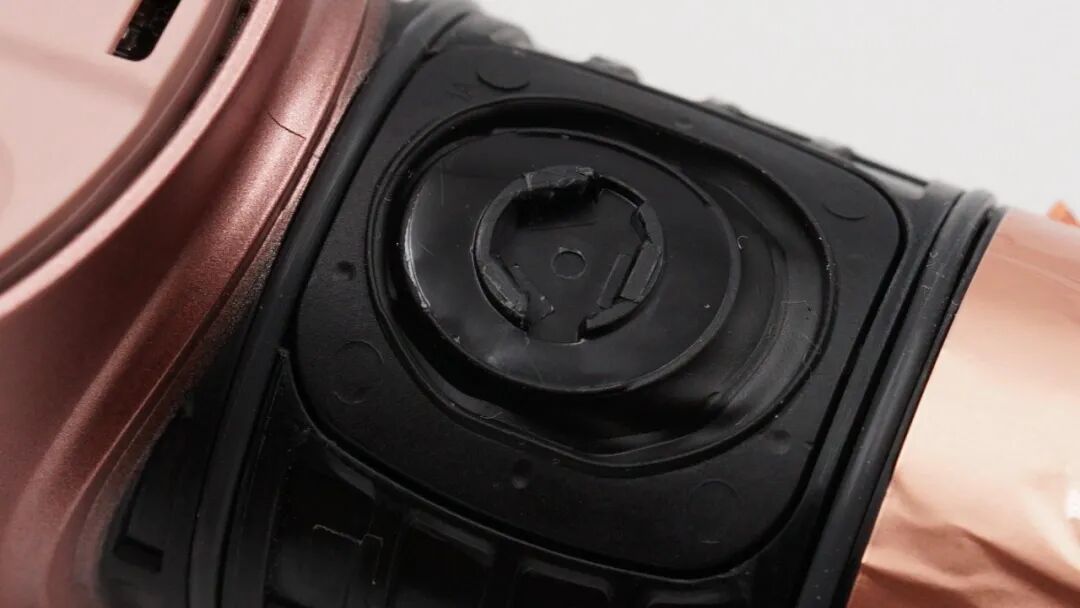

手柄正面的电源开关滑动底座特写，内部有复杂的机械限位与防滑结构。
撕开包裹的铜箔，内部是整齐排列的红白相间的电源线，用于连接手柄开关与吹风机头部的主板。
拆下电源开关的外部塑料压板，露出内部的开关模块。

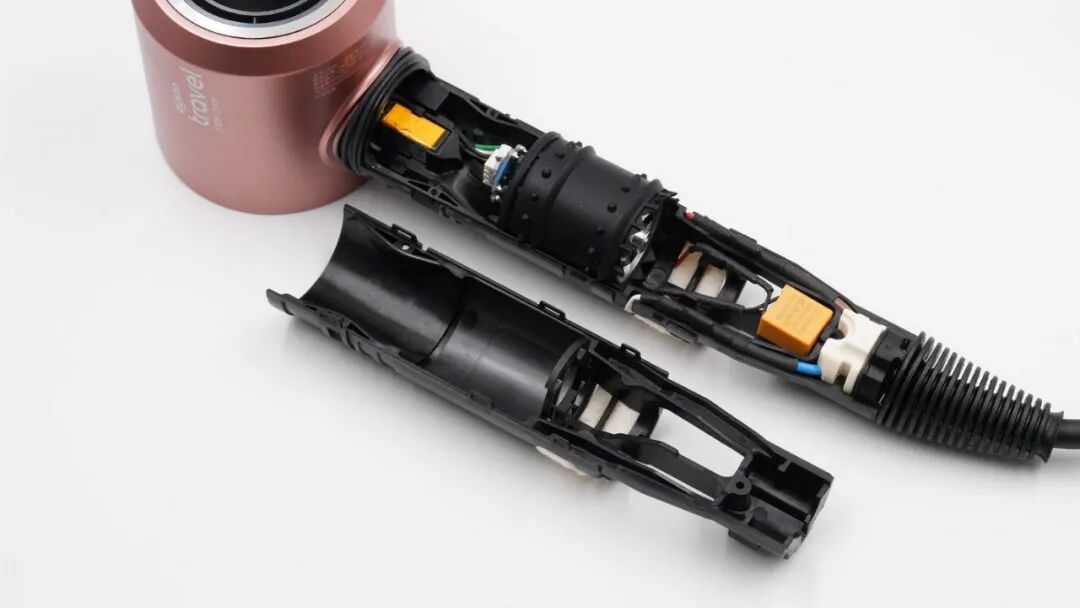

进一步拆开手柄内部的黑色塑料内衬体，其分为前后两半结构，将高速电机和线束紧紧包裹在内。
内部塑料骨架底部的蜂窝状保护网格特写，防止异物吸入电机。
高速无刷电机底部的控制小板与排线插座特写，打胶固定防止松动。
手柄内部还内置了一个用高温绝缘胶带包裹的负离子发生器。
将高速无刷电机从黑色的减震套中抽出，减震套能吸收11万转电机带来的高频震动和噪音。
高速电机顶部的叶轮特写，采用铝合金叶片设计。

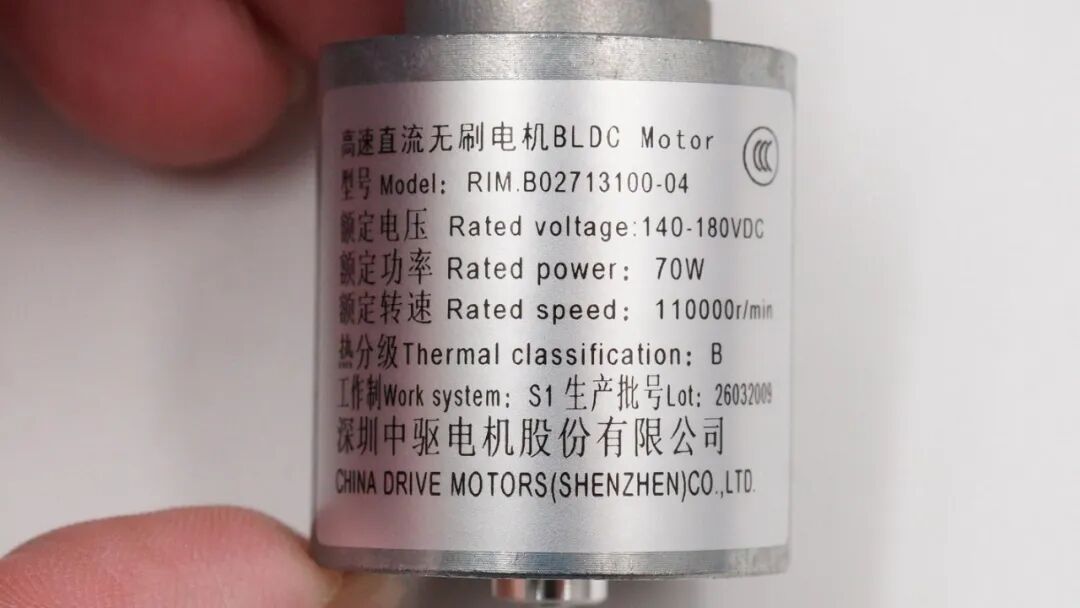

该高速直流无刷电机来自深圳中驱电机股份有限公司，型号RIM.B02713100-04，额定电压140-180VDC，额定功率70W，额定转速高达110000r/min。
手柄内部控制电源通断的滑动开关，来自TOPLY拓林，型号为TS-12S。
视线来到吹风机头部，环形主板与前方的组件通过排针和导线连接，连接处涂有大量的灰色胶进行固定。
拆下吹风机前方的用于吸附风嘴的铁环与黑色的橡胶密封垫圈。
将内部组件完全抽出，此时粉色外壳、环形主板组件、以及前端的发热丝组件已经彻底分离。
发热丝组件外围包裹了一层云母片并用黄色高温胶带固定，起到隔热保温的作用，表面同样印有二维码信息。
组件内部是成波浪状密集缠绕的电热丝，通过分组接入电路来实现不同的温度档位。

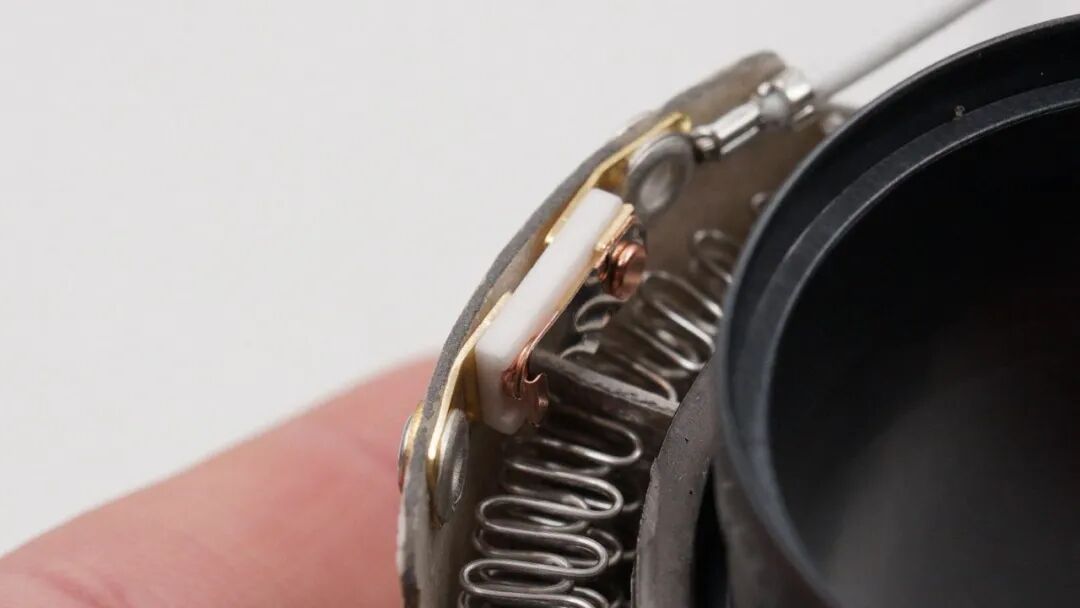

在发热丝边缘的支架上，固定有一颗玻璃封装的热敏电阻，用于实时监测出风口温度，配合主控实现每秒多次的智能温控。
后端的环形主板总成背面一览，可见贴片元件和滤波电容。

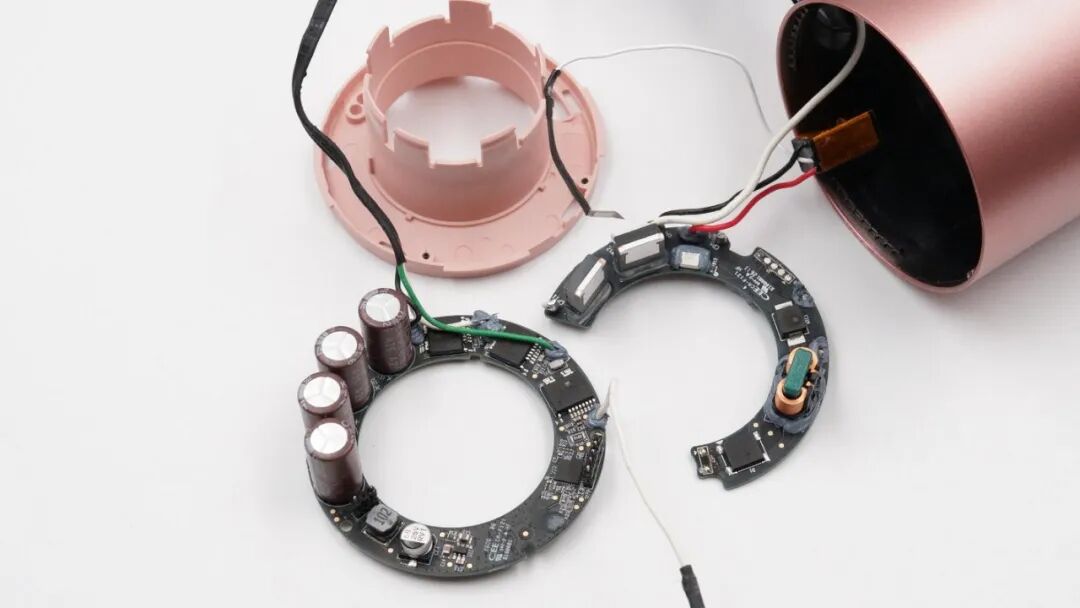

将组成主控核心的两块环形PCBA从塑料支架上分离。
第一块环形板全貌，主要包含多颗高压滤波电容以及电机驱动相关的控制芯片。
翻转到该板的背面，边缘布满了微动按键、LED指示灯和开关电源驱动芯片。
第二块半环形板正面全貌，主要包含电源输入滤波、整流桥、可控硅等器件。
主板的背面器件打有灰胶。
产品用料详细解析
在电源线进入手柄的末端，设有一颗黄色的安规X2电容。
一颗电感特写，底部有打胶固定。
贴片NTC热敏电阻来自TRX特锐祥，料号SMD-TN05M3A，具有结构紧凑，体积小，节省空间；优越的高温高湿性能的特性。
相关阅读：
产品采用塑封工艺，质量可靠，可广泛应用于电路保护、工业设备、通讯设备、消费电子等领域。
特锐祥贴片热敏电阻的相关资料。
一颗贴片整流桥，丝印PMSB410。
四颗高压滤波电解电容来自ymin永铭，规格为400V 39μF。
一颗贴片功率电感。
一颗贴片固态电容特写规格为25V68μF。
内置的BPS晶丰明源BP6526B是一款无需储能电感的高效电源转换芯片，采用ESOT-26封装。
相关阅读：
BP6526B支持12~30V 宽电压输入，固定输出5V，最大电流 150mA，转换效率远超传统的线性LDO，能够有效缩小电路体积并降低物料成本。
该芯片主要应用于DC/DC 辅助电源，其外围电路极其精简（仅需两个电容即可工作）。此外，它不仅内置了优化 EMI 的技术，还全面集成了短路、过载、过压和过温等多重保护功能，是一款兼顾高效、精简与安全的电源芯片。
产品内置的主控MCU来自LKS凌鸥创芯，型号为LKS32MC072KBQ8，采用QFN32封装。
该芯片是专为电机控制打造的LKS32MC07x系列工业级32位MCU。该芯片采用96MHz主频的Cortex-M0内核，并内置凌鸥自主指令集的电机专用DSP，双核架构为复杂系统提供了强大的算法处理能力。
同时，该芯片具备极高的模拟外设集成度，内部直接集成了高速ADC、多路高速运放、比较器及DAC 。这种设计大幅精简了外部电路，有效降低了BOM成本，并能灵活支持单、双、三电阻等多种电流采样架构 。
一颗开关电源驱动电源芯片，型号BP85226DF，来自BPS晶丰明源，用于将高压降至低压，为MCU等电路供电。
BP85226DF是一款适用于85~265VAC全电压输入的超高集成度开关电源驱动芯片，主要应用于Buck或Buck-Boost变换器架构。
相关阅读：
该芯片内部高度集成了650V高压MOSFET、高压启动与自供电电路，以及续流二极管和 VCC 电容等核心元器件。
这种极简的外围设计无需外部环路补偿即可实现固定的 5V 恒压输出，不仅大幅降低了系统成本与体积，还实现了低至50mW (230Vac) 的超低待机功耗。
在运行控制与安全性方面，芯片采用多模式控制技术与降幅调制技术，有效提升了系统效率、改善了动态响应，并显著降低了轻载时的音频噪声。
此外，采用SOP-7封装的 BP85226DF 内置了全方位的保护机制（包括输出短路/过压/过载保护、逐周期限流及过温保护等），确保了系统的高可靠性，非常适合用于小家电辅助电源、电机驱动辅助电源以及物联网智能家居等领域。
三颗用于电机驱动的IPM芯片均来自LKS凌鸥创芯。
产品内置的IPM模块来自LKS凌鸥创芯，型号为LKS1D5007DTH。是一款采用ESOP13封装的高压单相智能功率模块IPM，专为直流无刷和永磁同步电机驱动而设计。
相关阅读：
该芯片内部高度集成了高压控制 IC、高性能的500V/7A MOSFET以及自举二极管。
其输入端带有史密特触发器，逻辑电平广泛兼容3.3V、5V及15V，且低侧MOSFET的源极可直接用于系统的电流采样，极大简化了外围电路设计。
该模块门极驱动电压范围宽，还针对负瞬态电压具备极高的鲁棒性。
该芯片内置了死区时间控制以防止上下管直通短路，并且高侧和低侧均支持欠压锁定保护。凭借这些完善的保护机制与高效的驱动能力，该芯片非常适合应用于高速吹风机、家用风扇以及各类电动工具等领域。
电路板边缘用于指示产品状态的贴片LED指示灯特写。
其中一颗贴片按键特写，按压手感清脆。

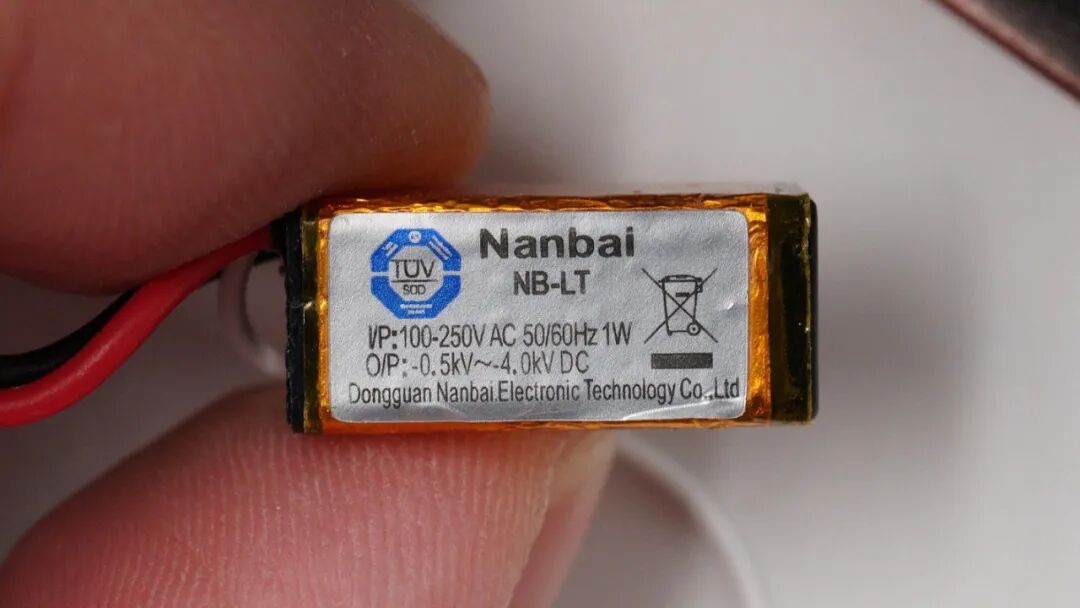

位于主板一侧的负离子发生器模块来自东莞南柏电子，型号NB-LT，支持100-250V AC输入，输出电压为-0.5kV~-4.0kV DC。
负离子放电针特写。

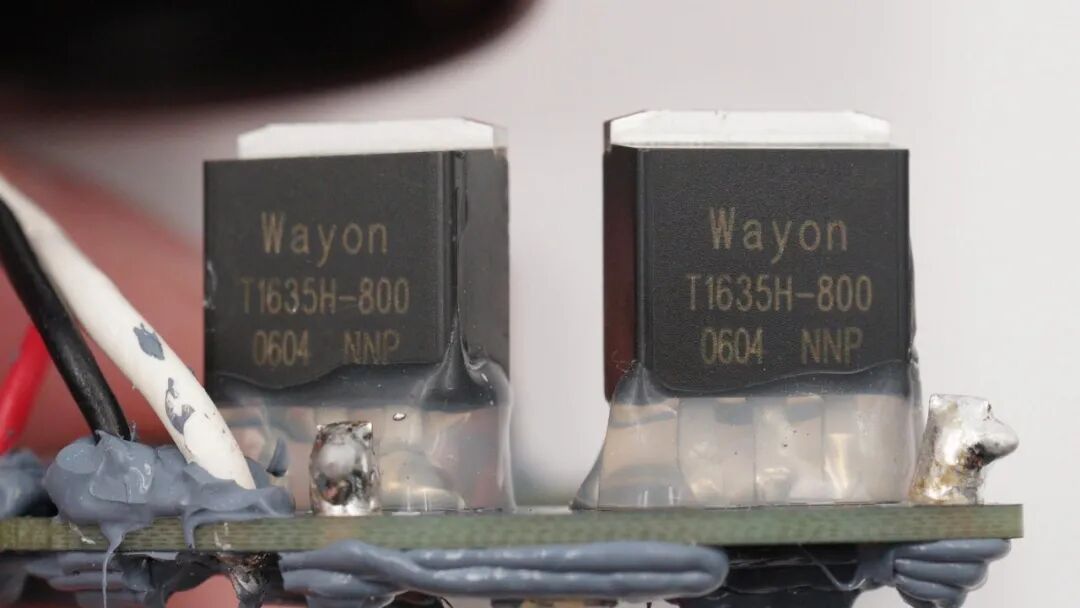

控制发热丝加热功率的两颗可控硅器件来自Wayon维安，型号为T1635H-800，规格为800V 16A，采用TO-220A封装。
一颗贴片光耦，型号CT3063，用于隔离与反馈控制。
第二颗丝印CT3063光耦，两颗光耦用于驱动可控硅控制发热丝加热。
戴森HD19随行高速吹风机拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
戴森HD19随行吹风机在延续了家族式极具科技感的经典中空外观的同时，将便携性做到了极致 。通过大幅度缩减出出风口的物理长度，使其收纳体积显著减小，专为差旅场景量身定制 。
通过拆解可以见，戴森这款产品设计考究。机身骨架大量采用高强度阻燃材质。同时为了应对11万转高速电机带来的高频震动与噪音，其内部配备了专用的硅胶减震套。
机身大量采用PA66-GF加玻纤阻燃材质，内部设有电机减震硅胶套，并搭载了11万转高速电机。
在核心的PCBA硬件设计方面，该产品核心的电源管理及驱动方案已经全面国产化，辅助供电与非隔离供电芯片均来自晶丰明源。
核心主控MCU及三颗智能功率模块IPM均采用晶丰明源旗下凌鸥创芯方案，实现高速电机驱动。
高压滤波电容来自永铭 ，发热丝控制则由维安可控硅实现。整机PCBA元器件分布极为紧密，且大面积进行了注胶处理，确保了设备在潮湿卫浴环境下的长期可靠性。
