前言
炎炎夏日，手持小风扇已成为通勤、出游与户外活动的常备利器。
近期，米家推出了一款颇具巧思的新品——米家手持风扇，在延续品牌一贯纯白简约美学的同时，引入LED数字显示屏，并支持高达100挡的无级风力调节，将精准显示与实用合而为一。
该风扇内置5000mAh大容量电池，确保长久续航，同时支持9V快充输入，显著缩短充电等待时间，进一步提升了日常使用的便捷性。
充电头网以往还拆过九款手持小风扇。
相关阅读：
接下来充电头网就带来这款米家手持风扇的详细拆解，一起来看看内部用料。
米家手持风扇开箱
包装盒正面外观非常简洁，印有米家手持风扇的实物图。

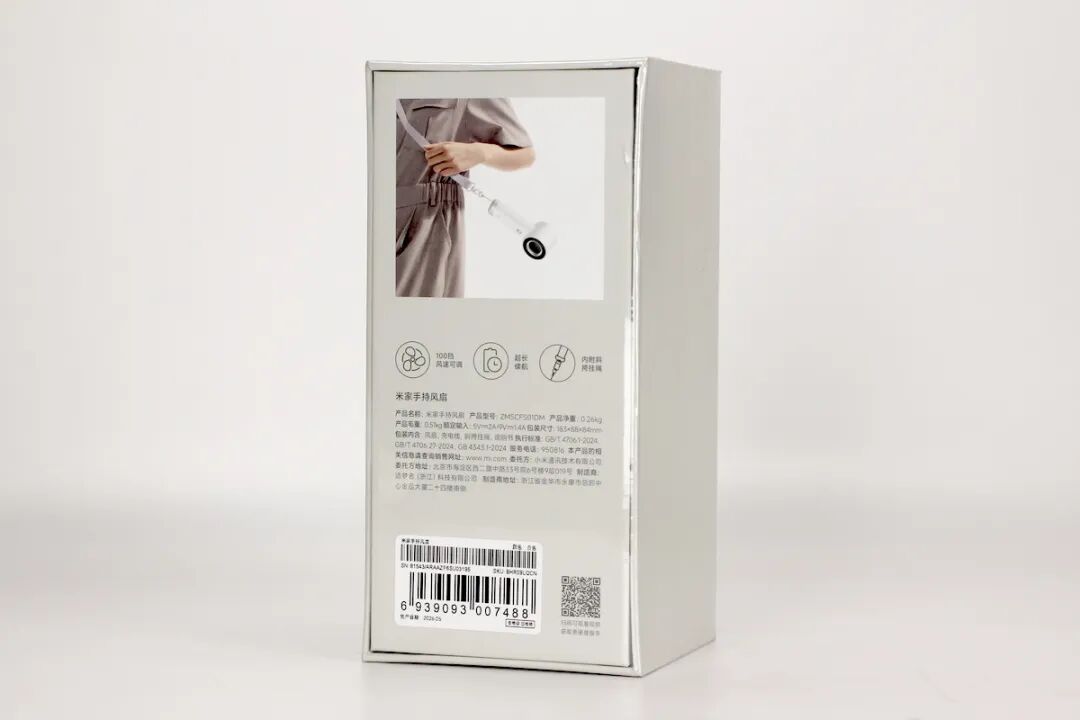

包装盒背面展示了产品在实际生活中的使用场景，下方印有详细的产品参数信息。

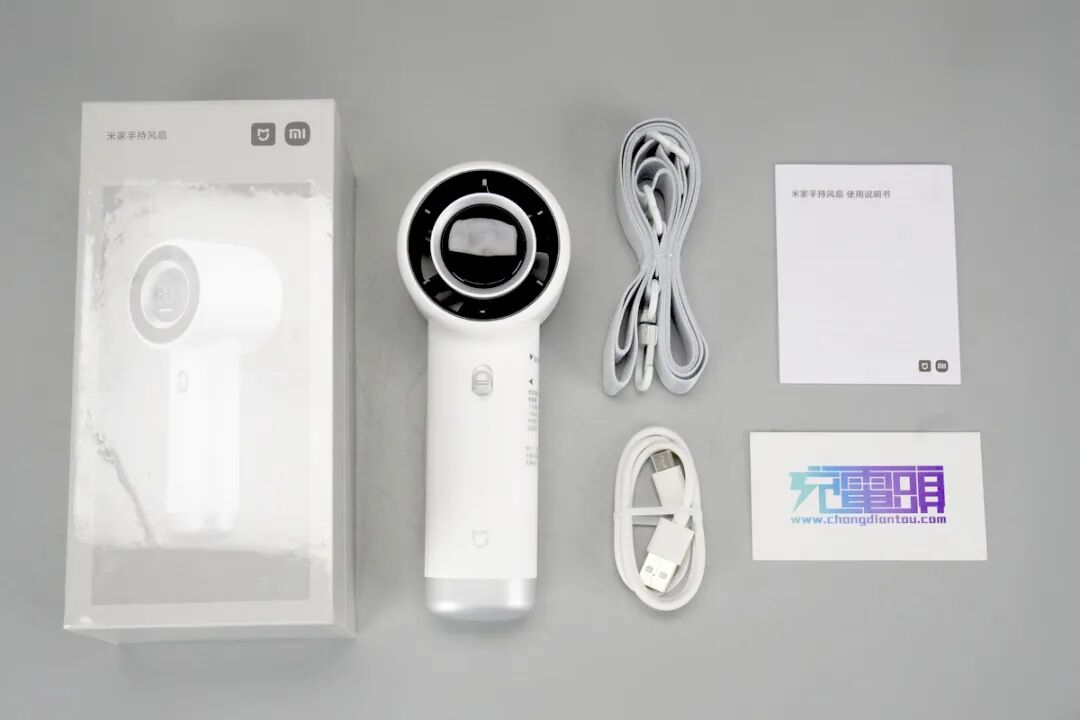

开箱取出包装内所有物品，包含风扇本体、一根挂绳、一根Type-C充电线以及使用说明书。

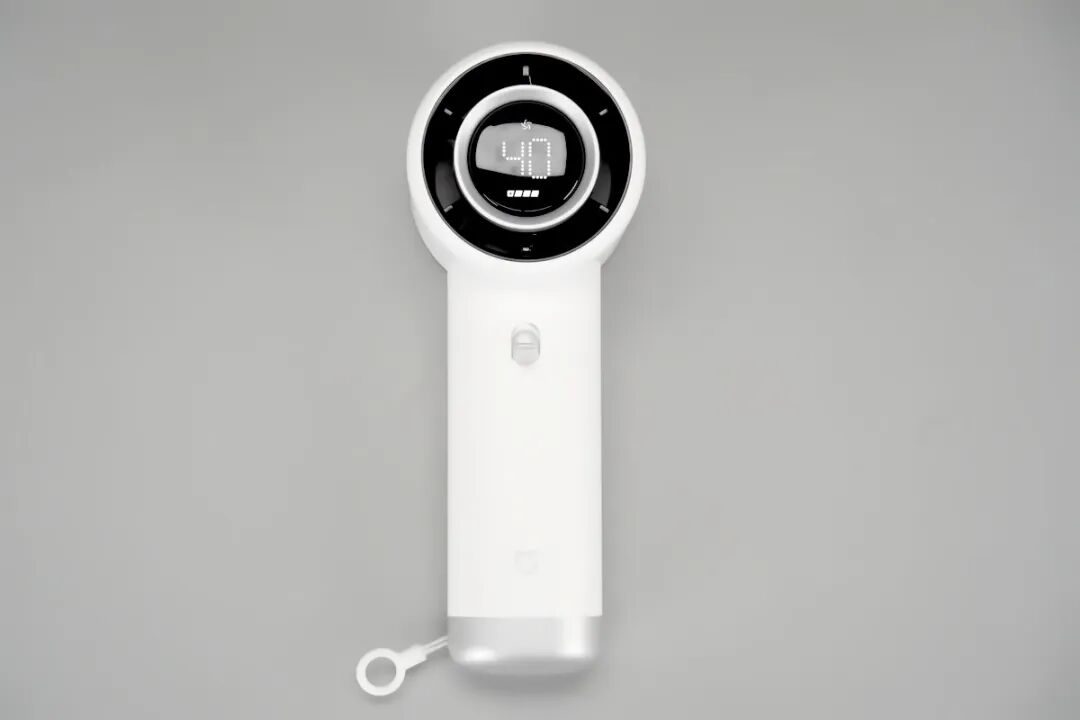

风扇正面外观一览，采用纯白机身搭配涡轮状导风栅格，整体手感温润，设计简洁。

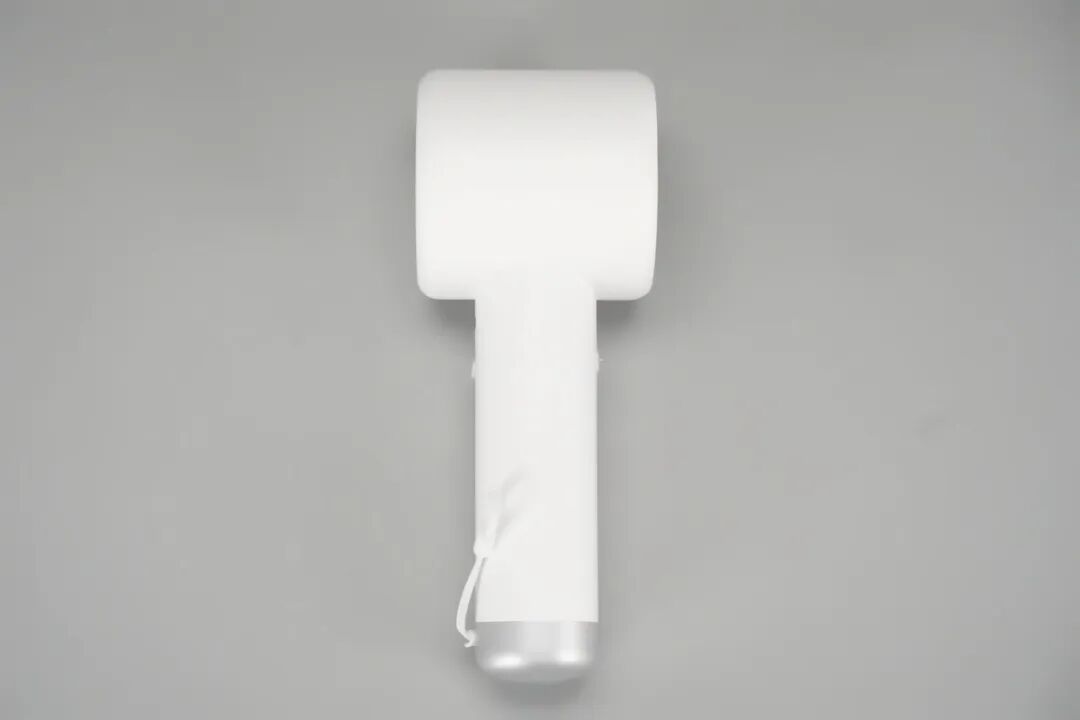

风筒部分为了容纳多叶片涡轮及电机，具有一定的厚度，手柄则呈直筒圆柱形。
风扇机身上方设有一块醒目的圆形数显屏，下方机身上则配备了一个多功能拨动滚轮。

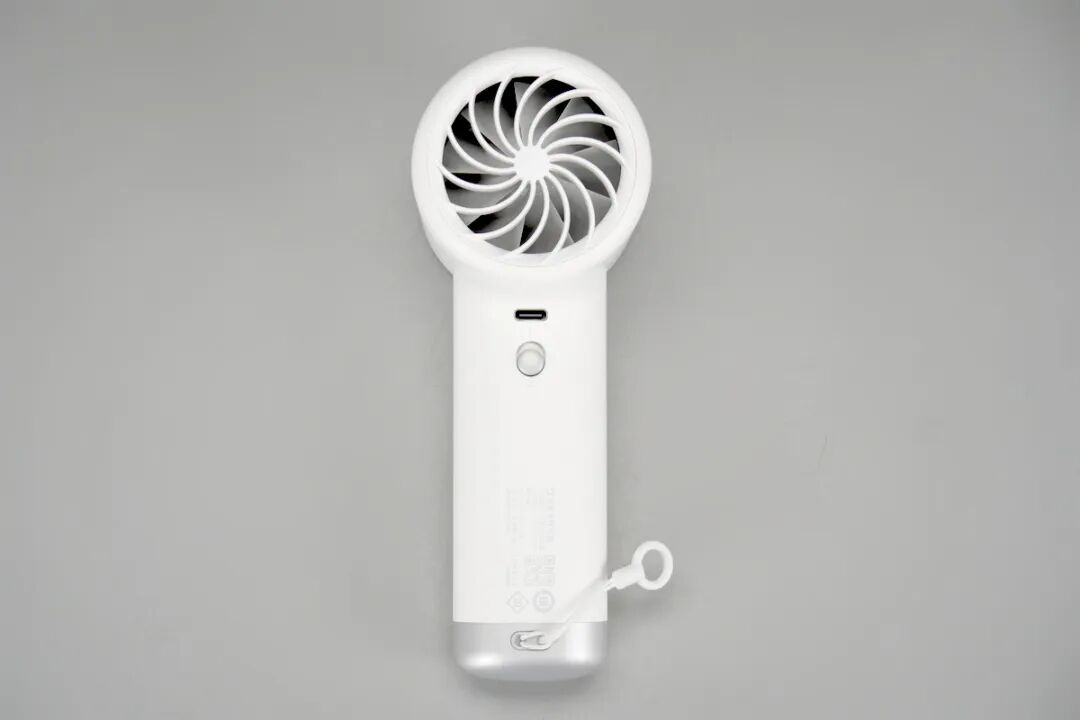

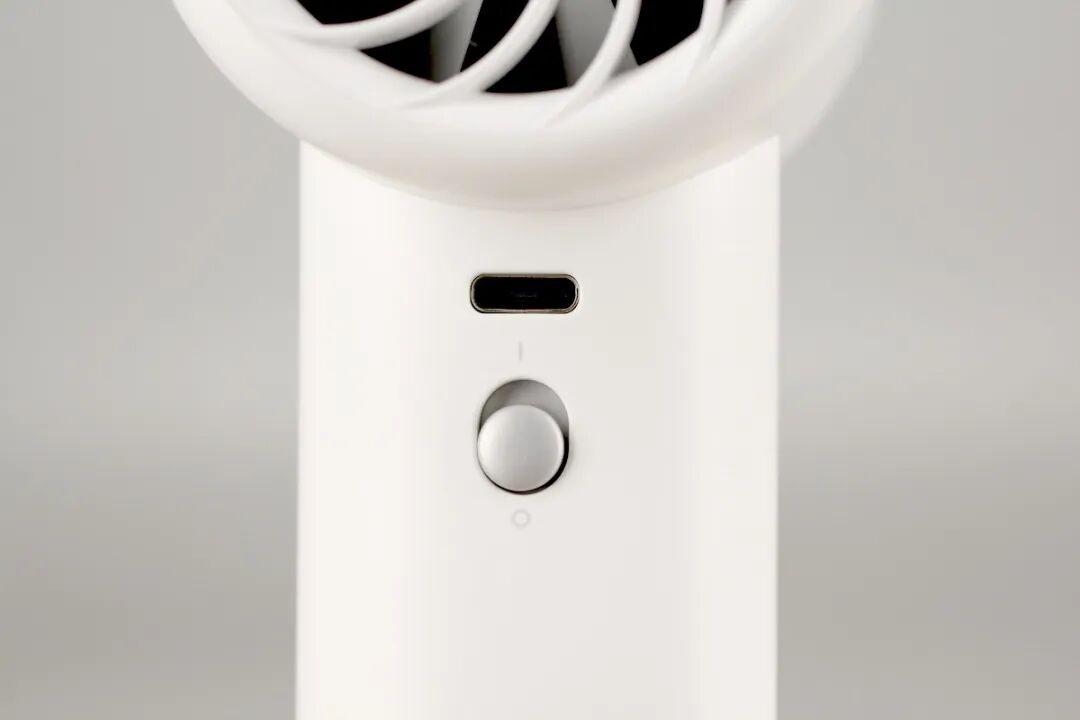

机身背面的操作区域特写，上方为USB-C充电接口，下方为带有防滑凸起的拨动滚轮开关。

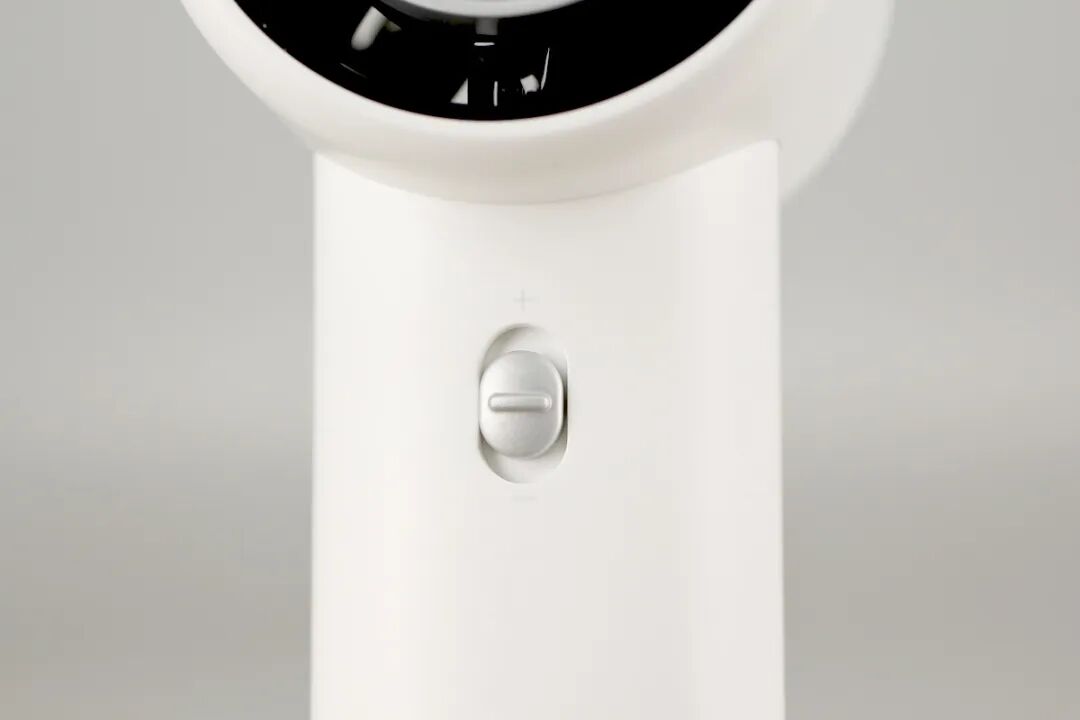

另一面拨动滚轮正面特写，上下分别标有+和-的符号，用于调节风量大小。

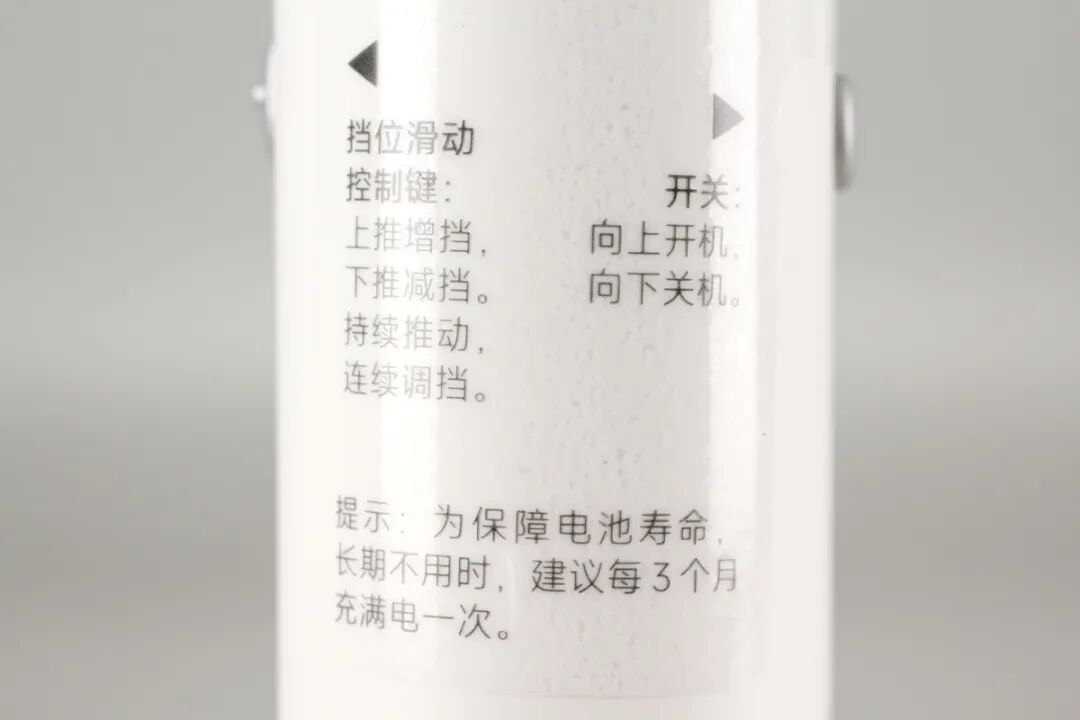

贴在机身上的操作提示贴纸，详细说明了操作逻辑。

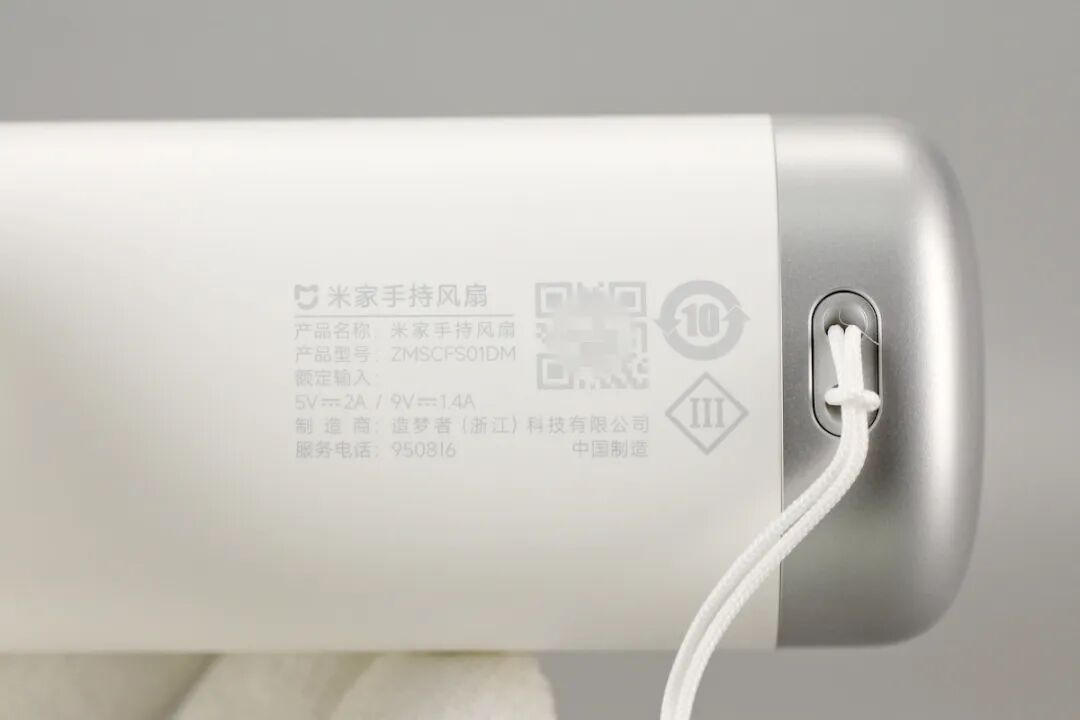

风扇尾部外壳印有产品参数与认证信息，右侧银色底盖上预留了编织挂绳孔。
产品参数如下：
产品名称：米家手持风扇
产品型号：ZMSCFS01DM
额定输入为：5V2A / 9V1.4A
中国制造
制造商为造梦者（浙江）科技有限公司。
米家手持风扇拆解

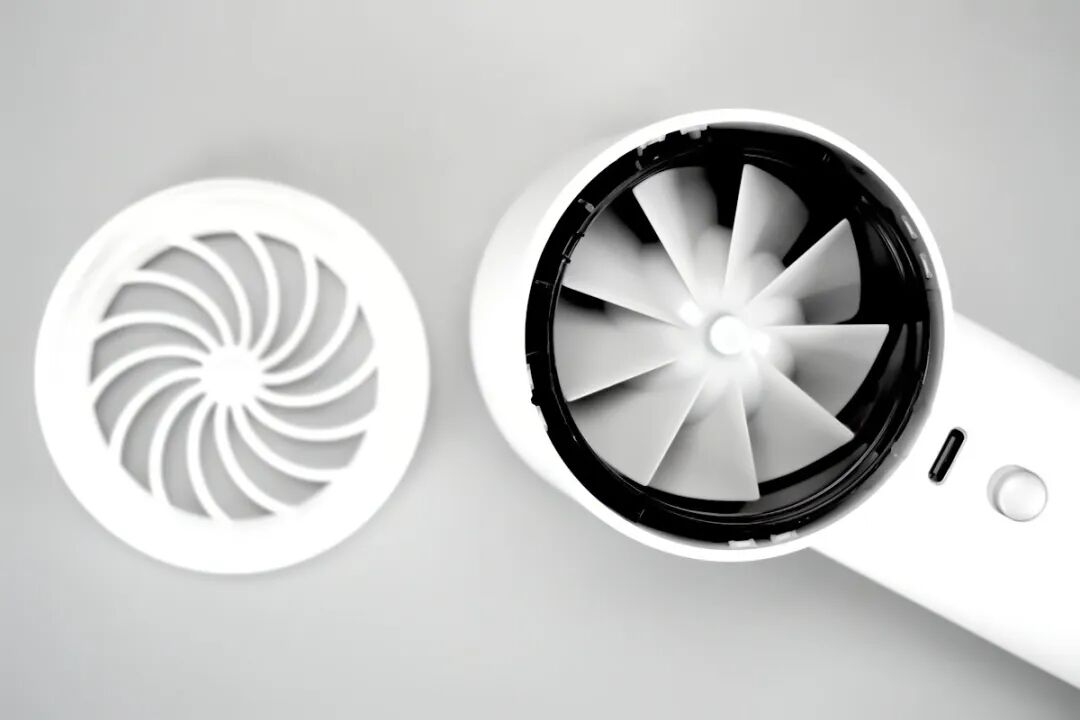

进入拆解环节，首先撬开正面的导风栅格，露出内部的多叶片涡轮风扇组件。

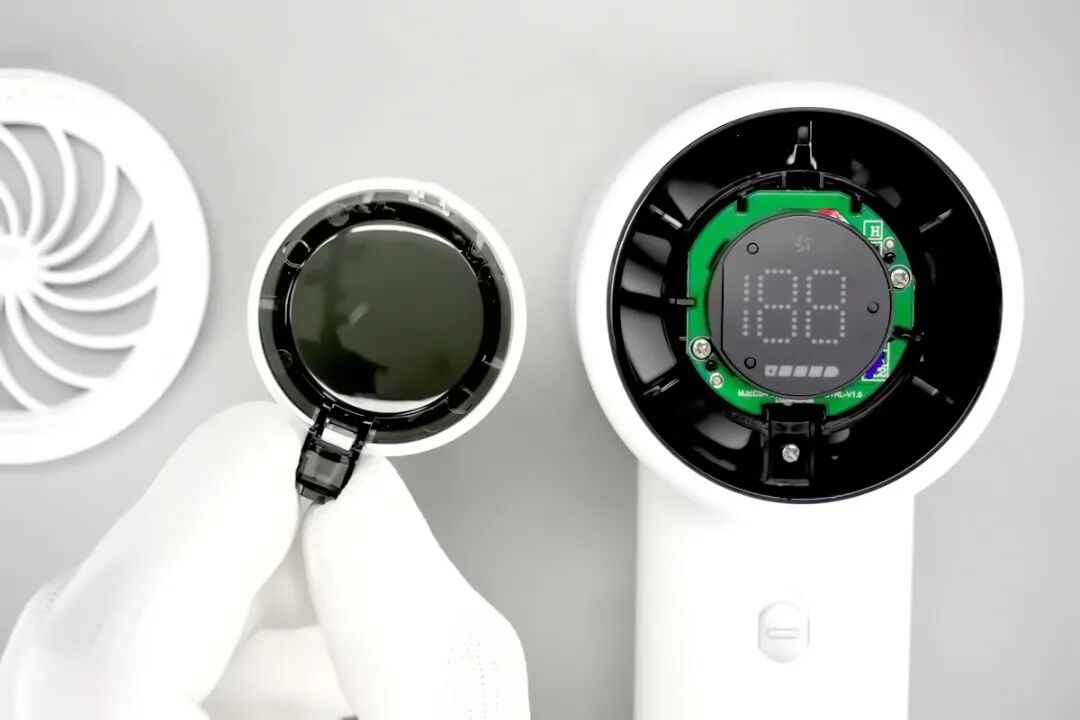

接着使用撬棒小心分离数显屏外壳，可以看到内部绿色的显示控制板。
拔下连接主板与显示板的排线，将显示屏模块从机身上彻底分离。

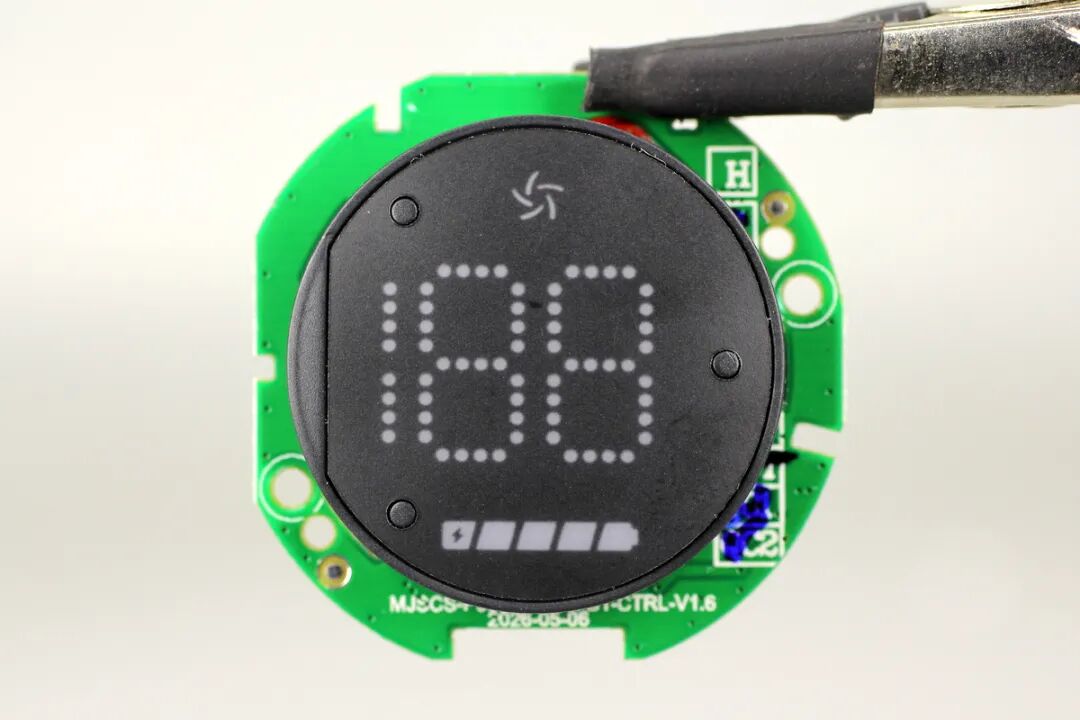

数显屏正面特写，黑色透光面板下，188阵列的数字灯与电量指示灯清晰可见。

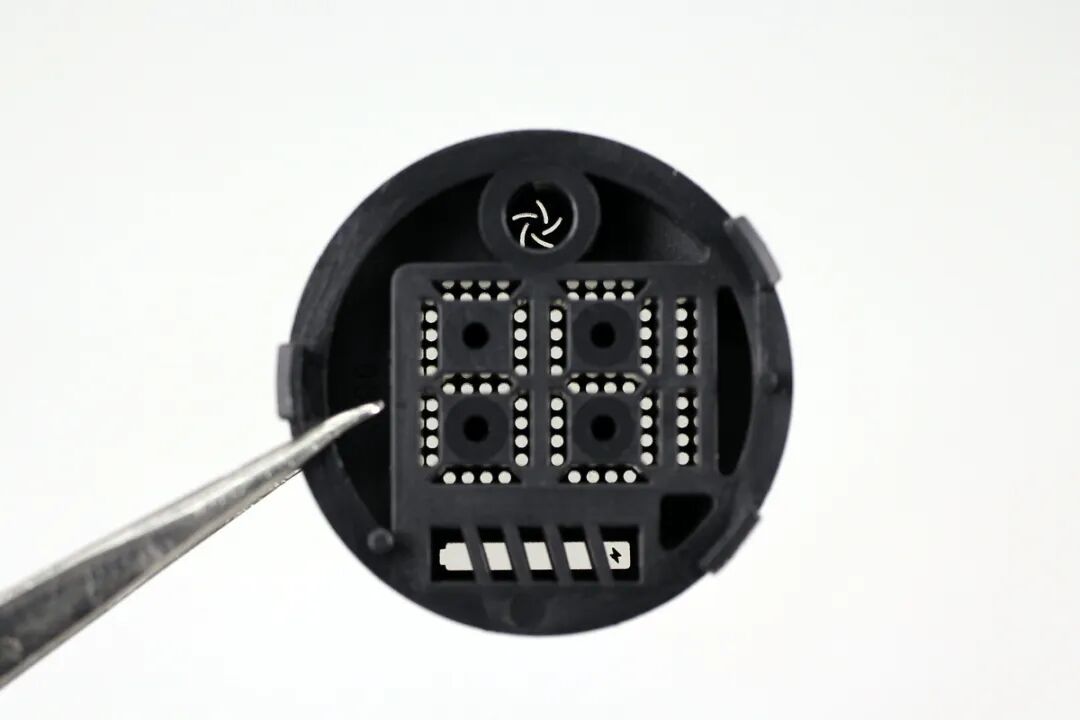

黑色导光罩内部为阵列排布的LED透光孔。

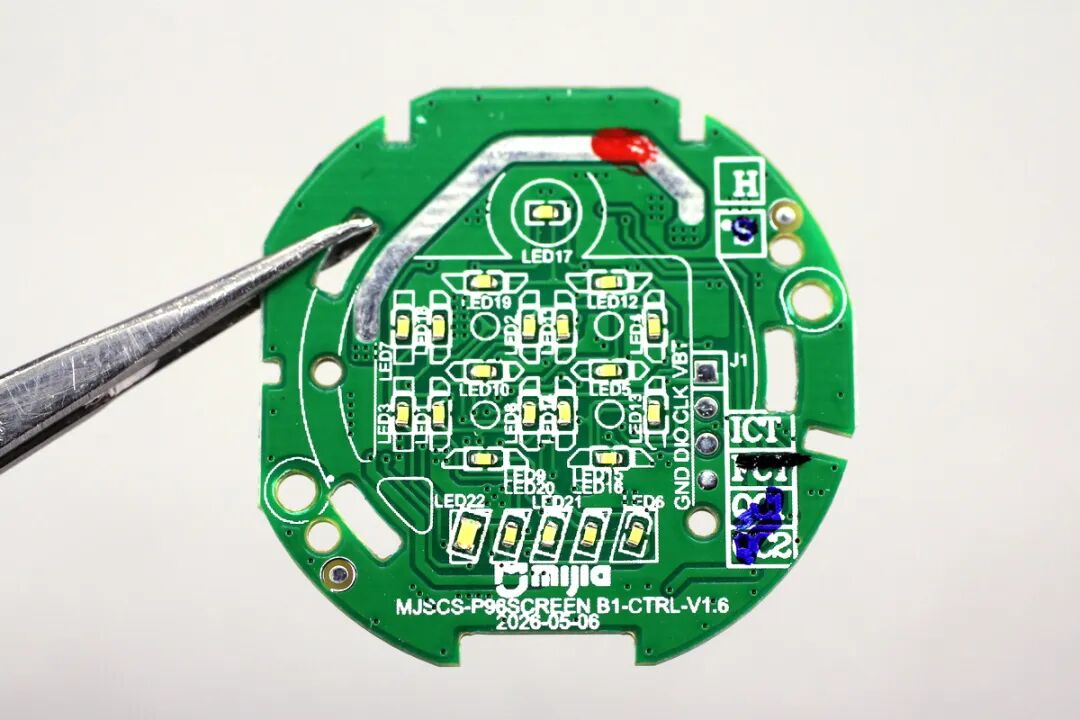

显示板正面PCBA特写，去除了导光罩后，可以看到布满了密集的白色LED。

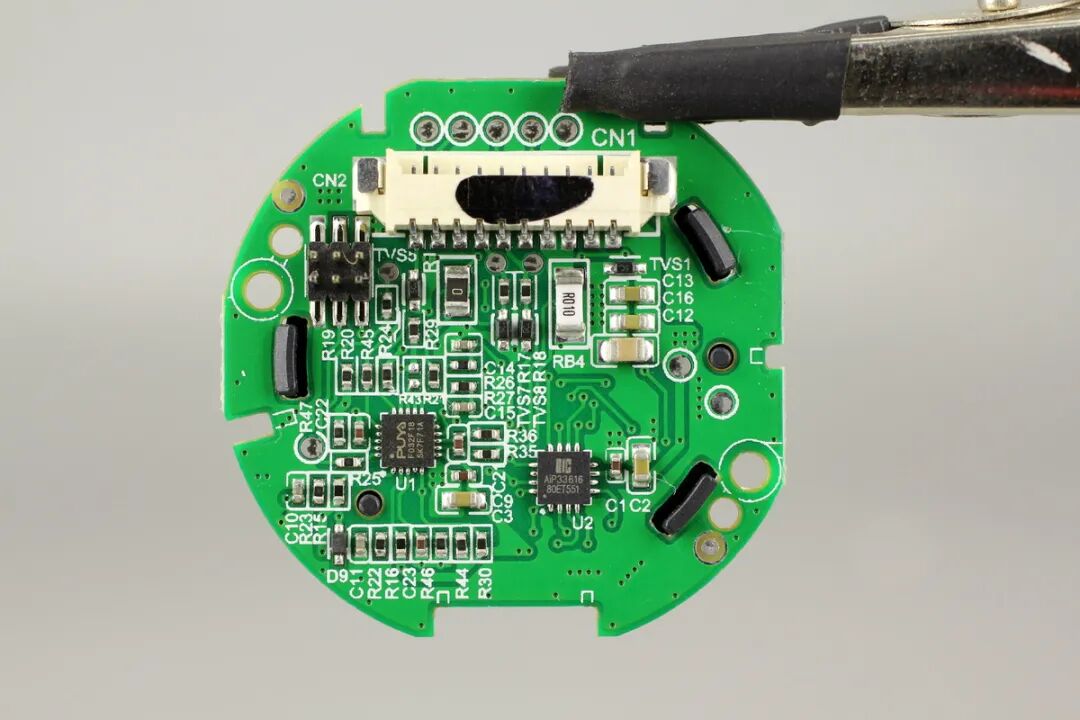

显示控制板背面一览，主要有一排连接插座、两颗核心控制芯片以及相关元件。

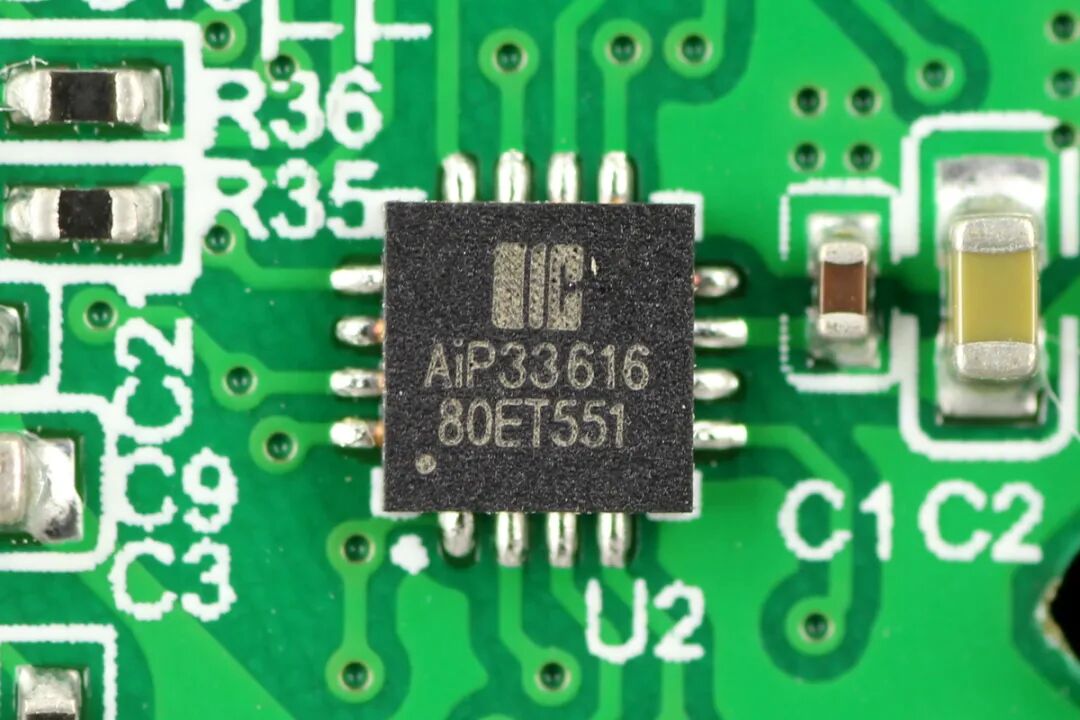

一颗I-CORE中微爱芯AiP33616芯片，这是一颗LED驱动控制IC，用于驱动正面的点阵屏幕。

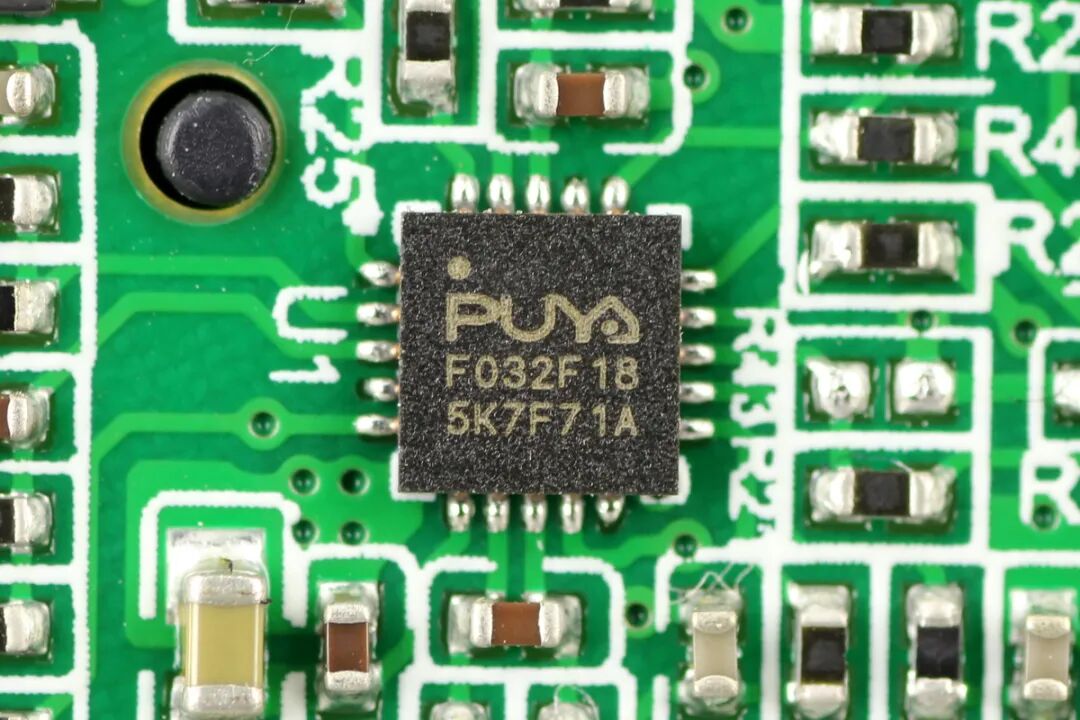

旁边是一颗来自PUYA普冉的MCU，型号为PY32F032，内置32 位 ARM Cortex-M0+内核， 64 KB Flash以及8 KB SRAM，采用QFN20封装，负责处理按键信号与屏幕显示逻辑。

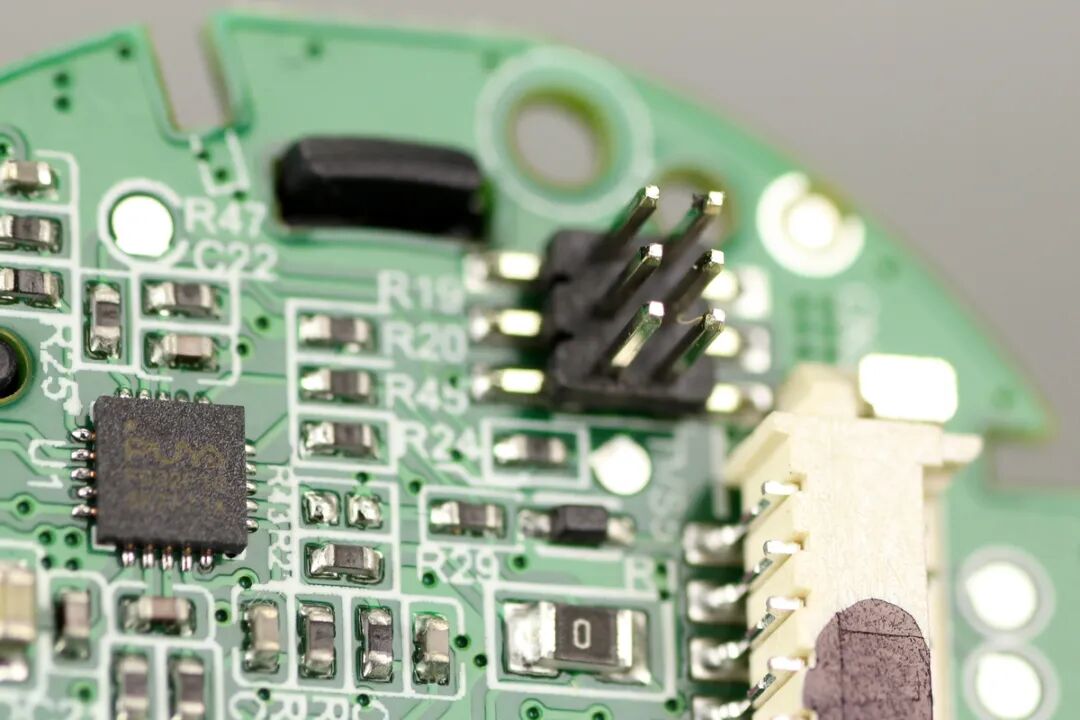

显示板背面的排线接口及通讯插针特写。

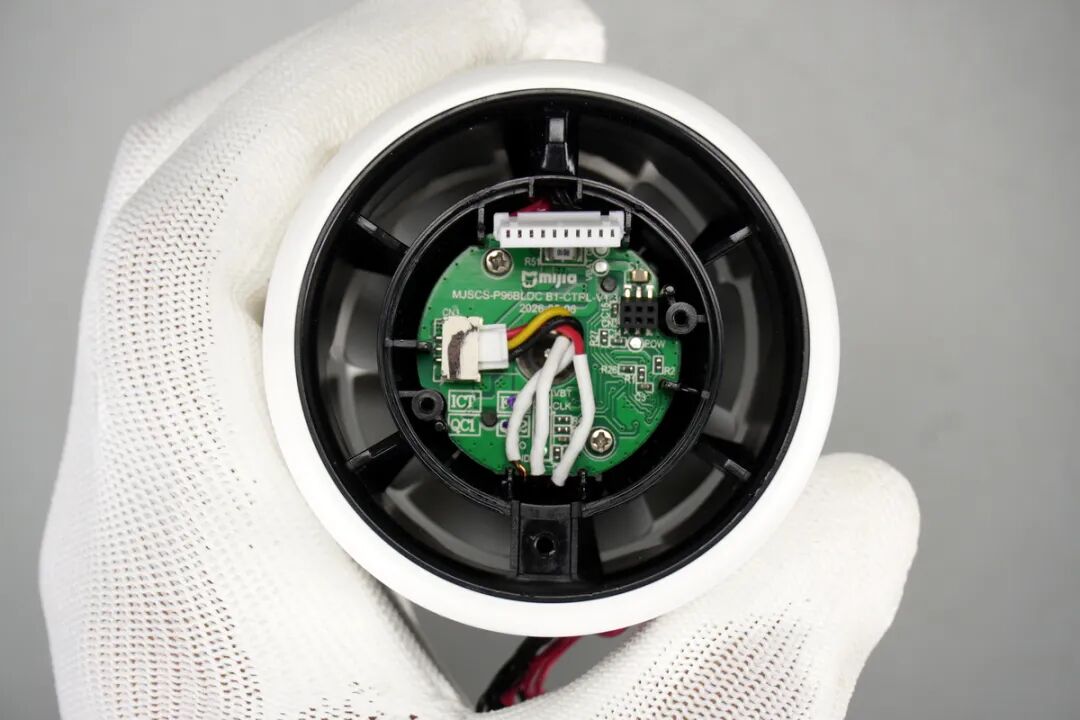

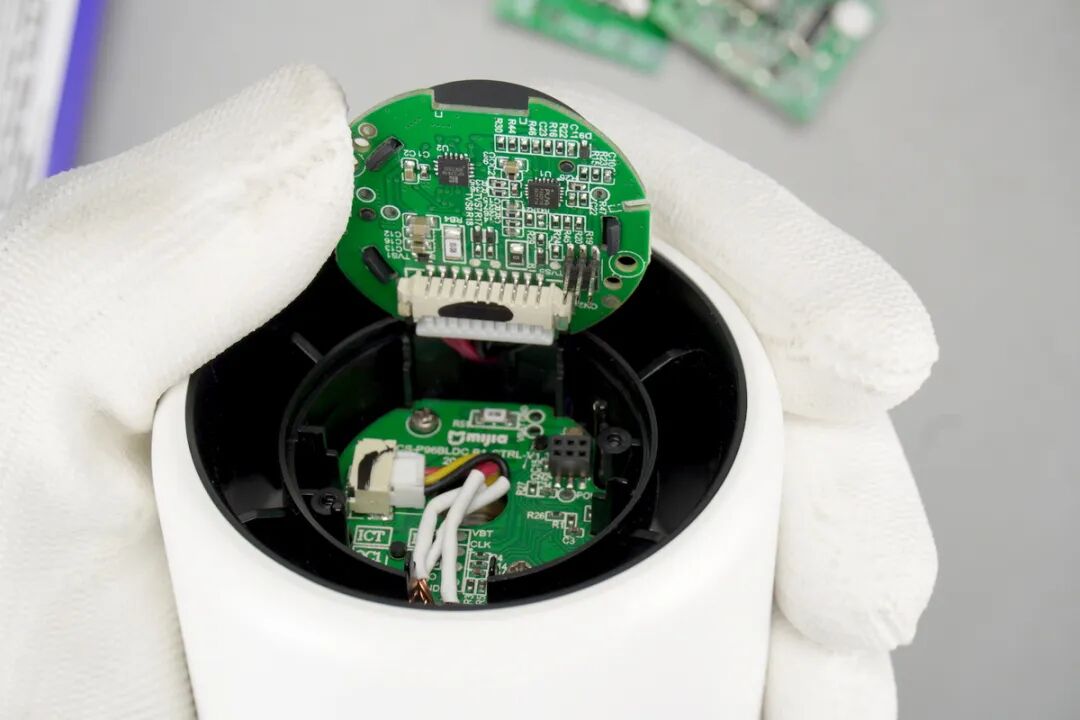

拆除顶部LED控制板后，露出内部的底部的电机控制板。

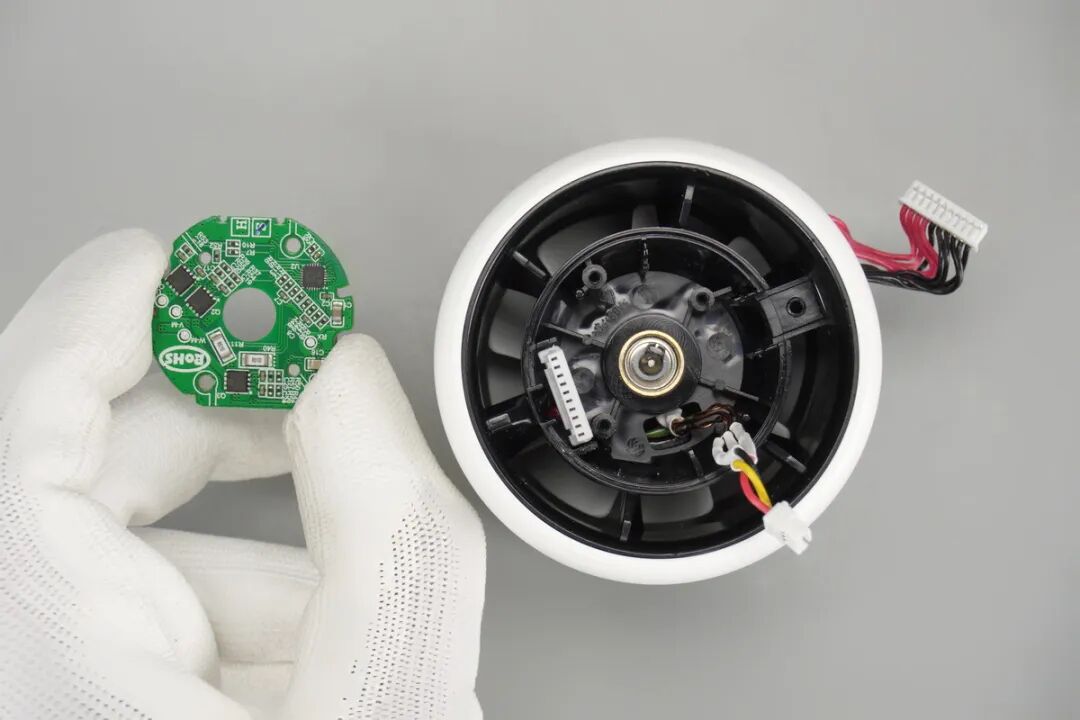

拧下固定螺丝，将电机控制板从拆下。

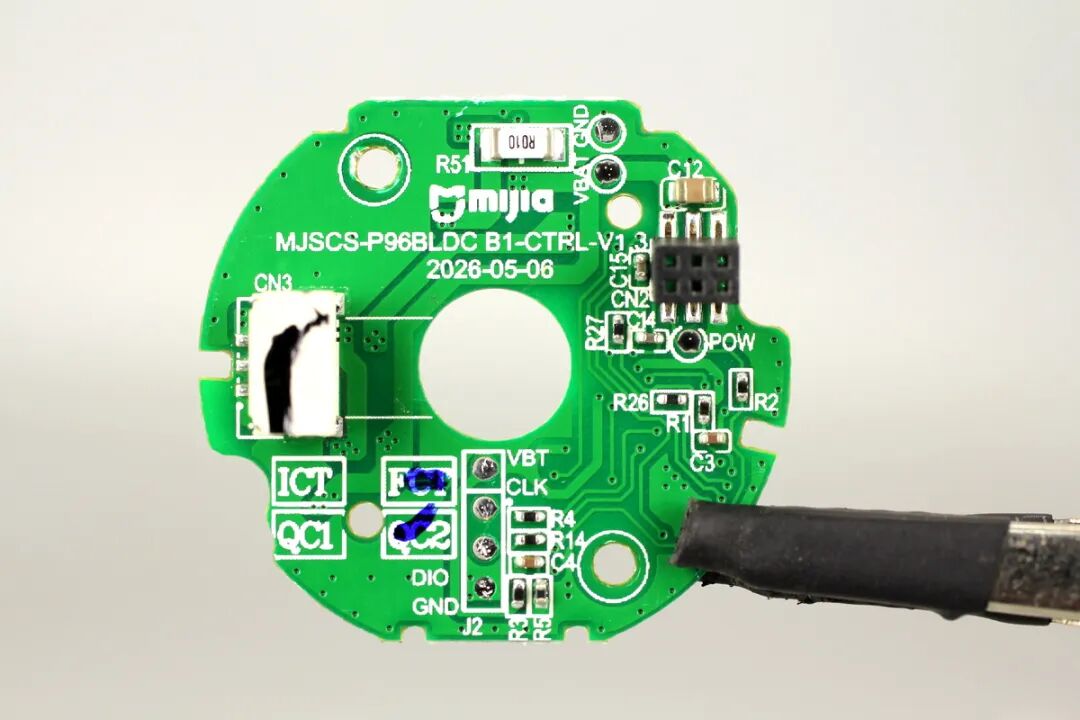

电机控制板正面特写，板子上印有米家Logo及型号，中间有电机主轴穿过的圆孔。

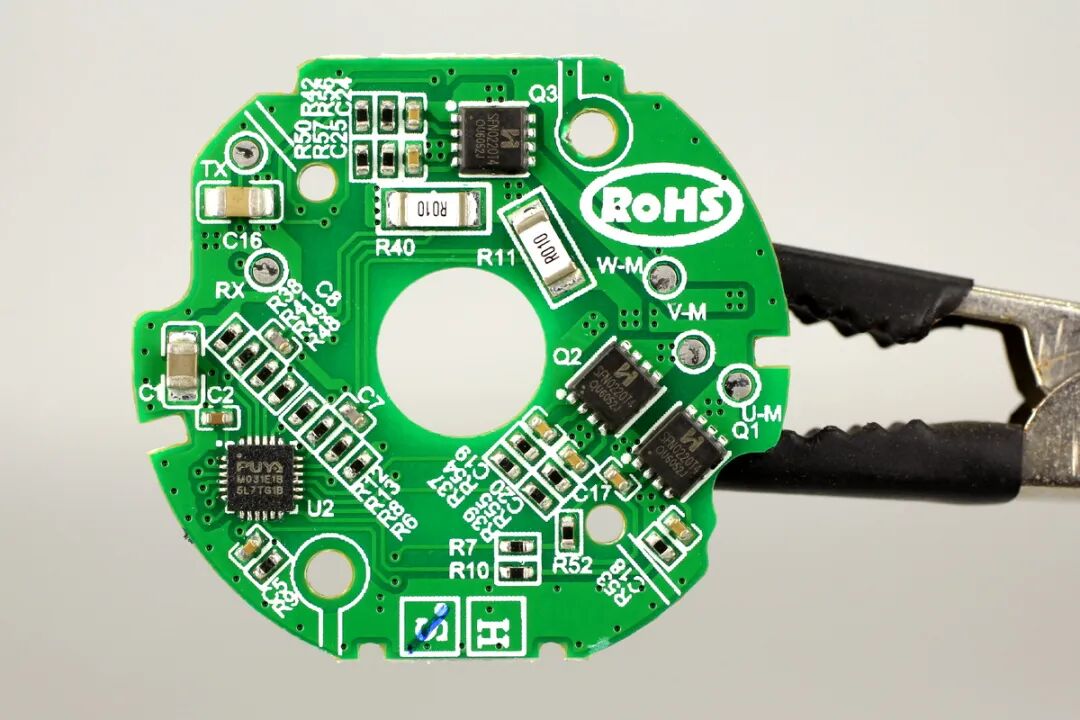

电机控制板背面一览设有一颗MCU和三颗MOS管，用于驱动无刷电机。
电机驱动MCU同样来自PUYA普冉，型号为PY32M031，内置32 位 ARM Cortex-M0+内核， 同样内置64 KB Flash以及8 KB SRAM，采用QFN20封装。

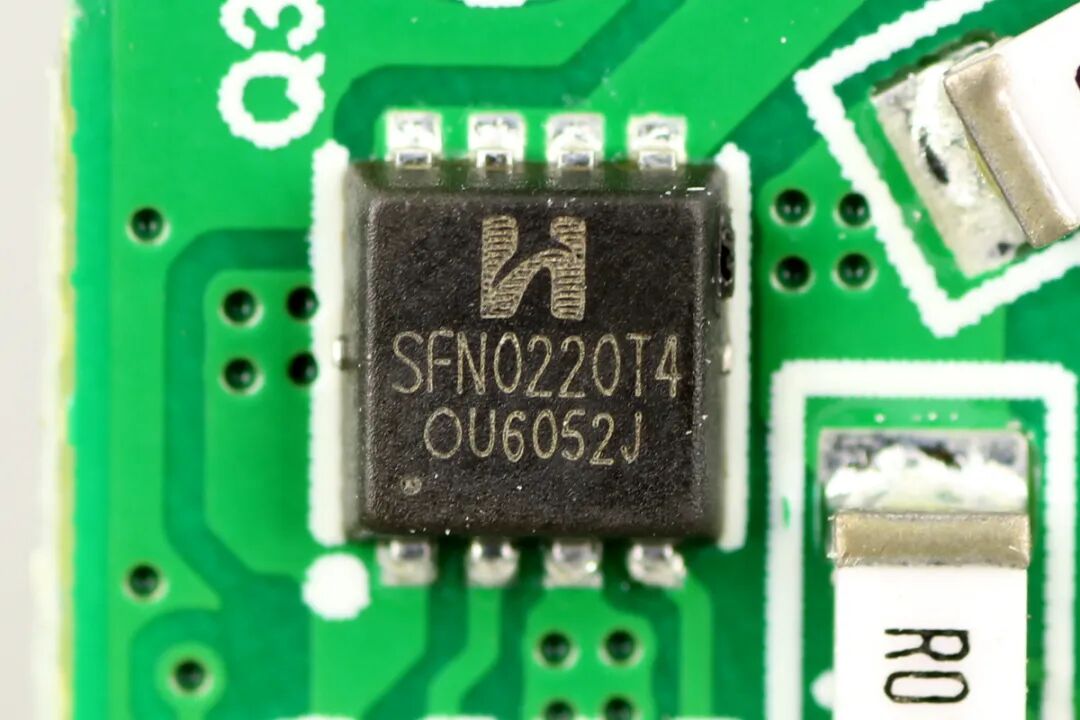

丝印为SFN0220T4的无刷电机驱动MOS管来自HI-SEMICON深鸿盛。

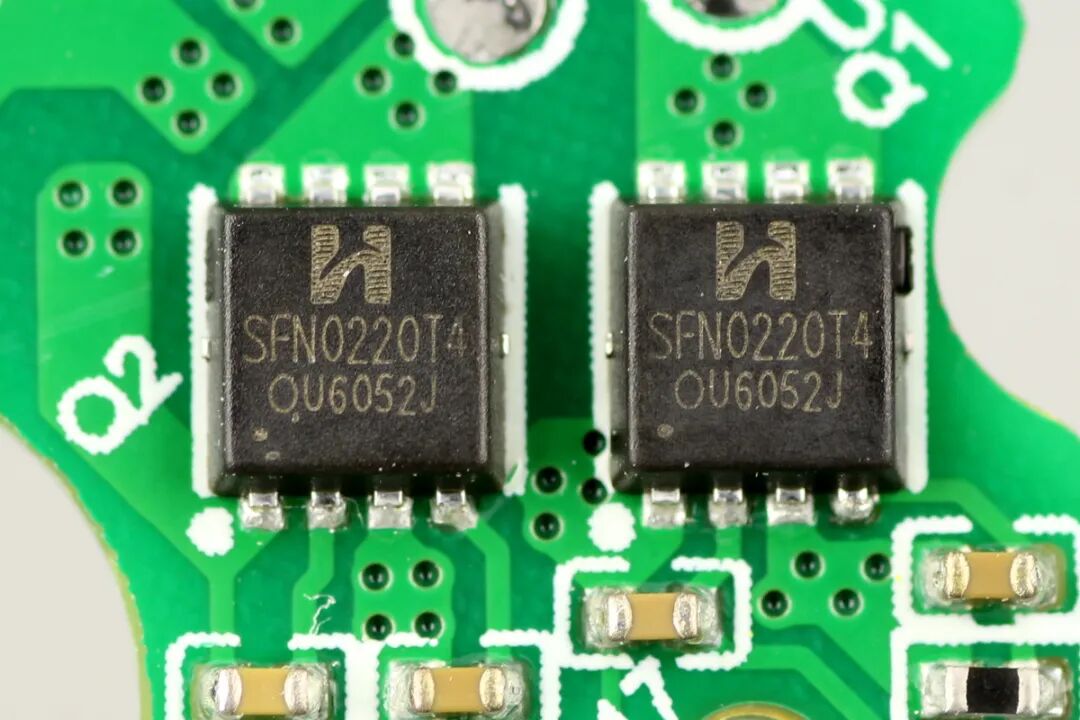

另外两颗无刷电机驱动MOS管同样来自HI-SEMICON深鸿盛。

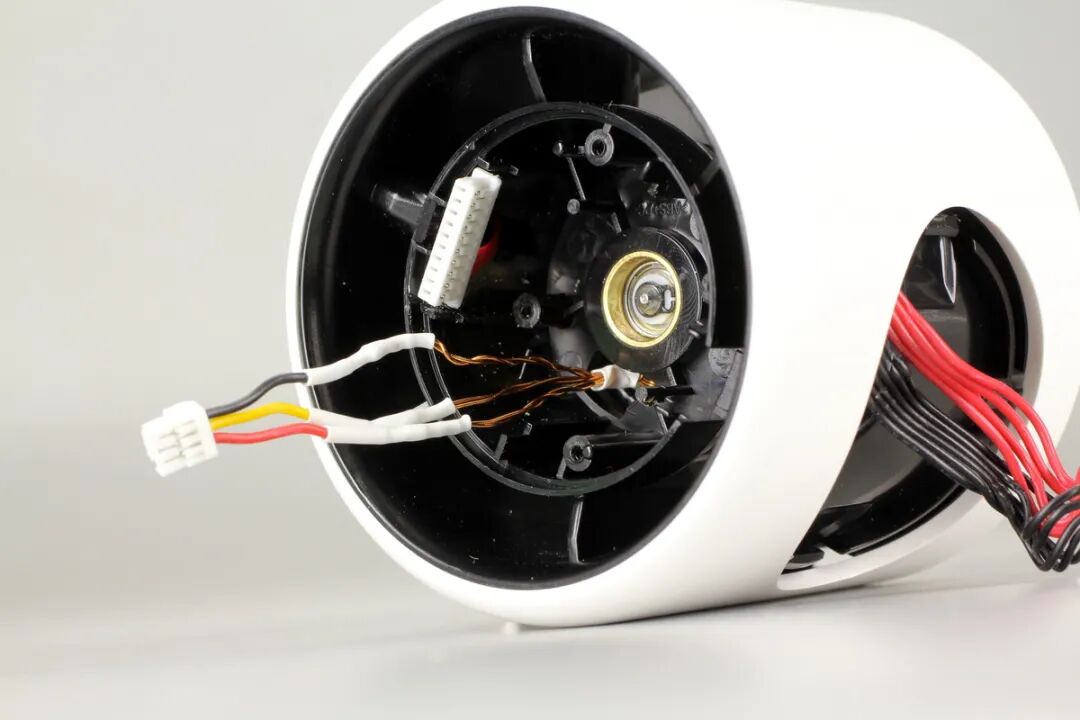

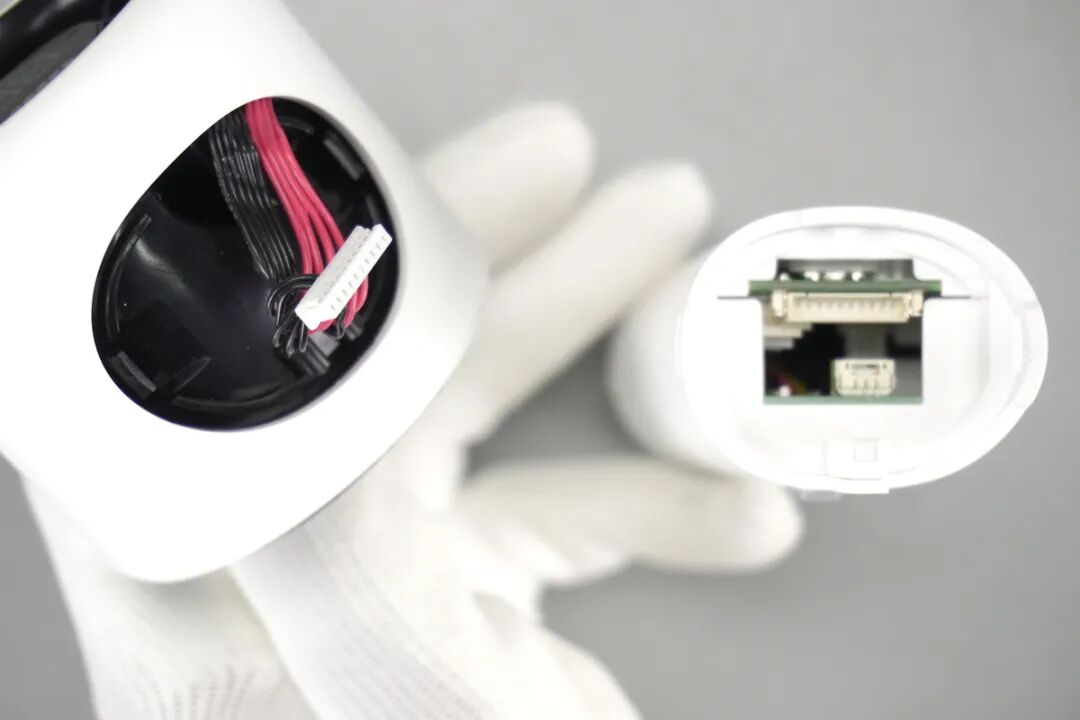

风扇内部电机以及充放电控制板通过连接器连接顶部PCBA。

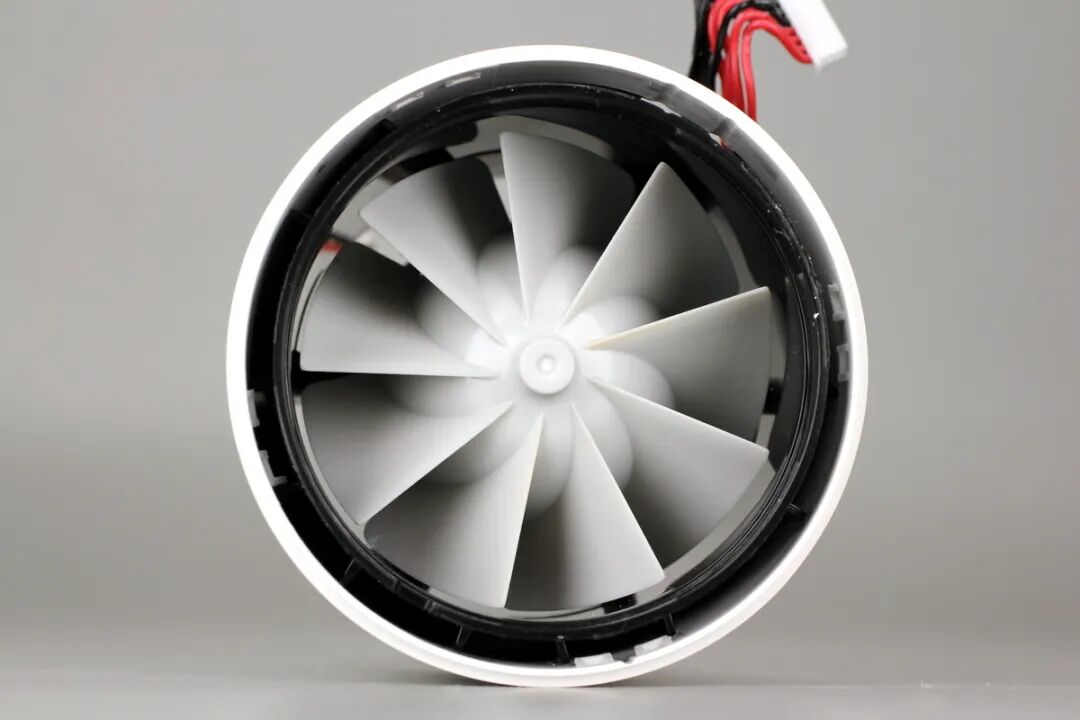

风扇扇叶采用多叶片大倾角涡轮设计，有助于聚拢风力并降低噪音。
继续拆解手柄电池组部分，将电机部分与手柄外壳分离，露出内部穿行的排线。

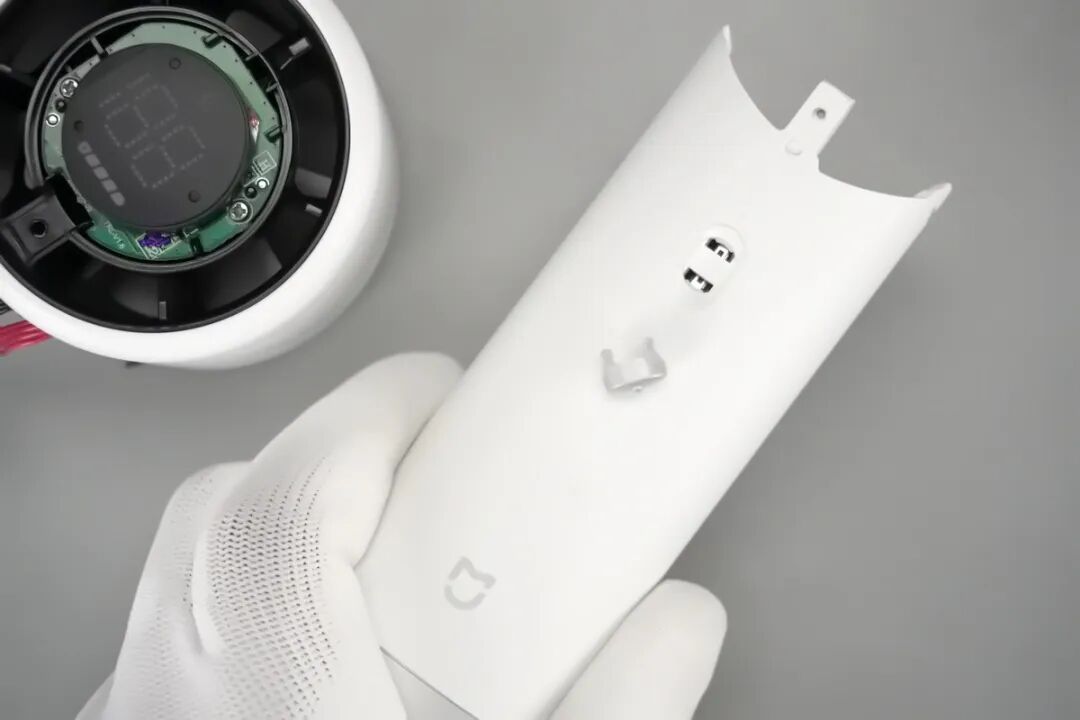

抽出手柄内部的结构件，手柄纯白外壳为一体成型的空筒设计，侧边带有按键开孔。

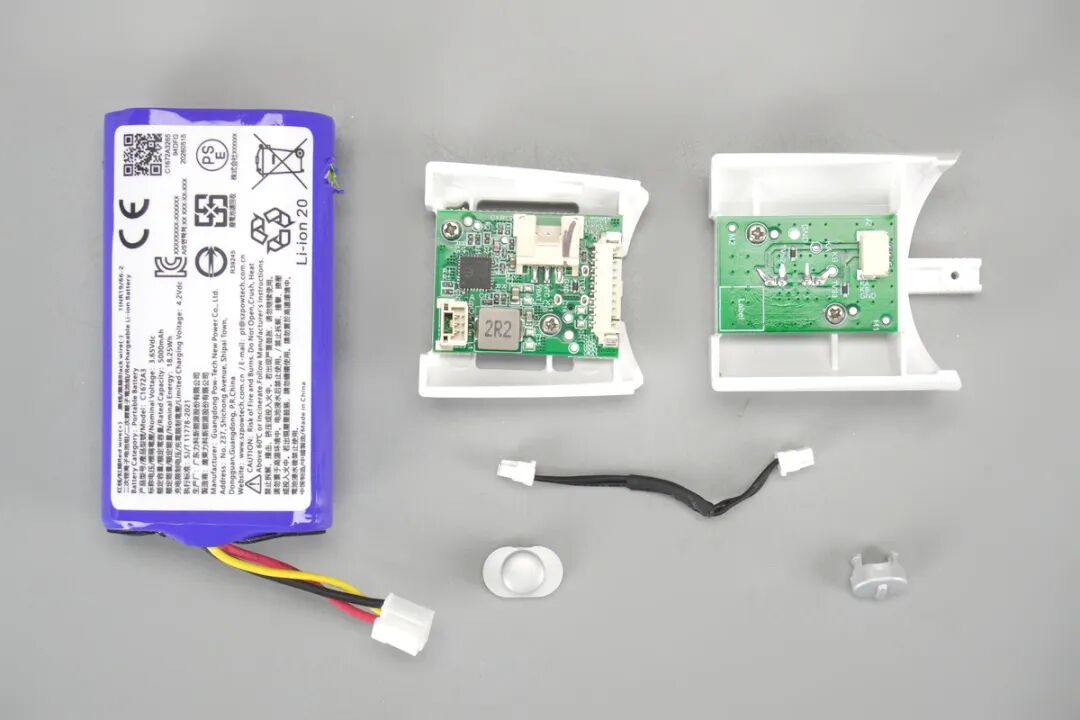

手柄内部核心组件一览包含电池组、充放电主控板以及一块按键小板。

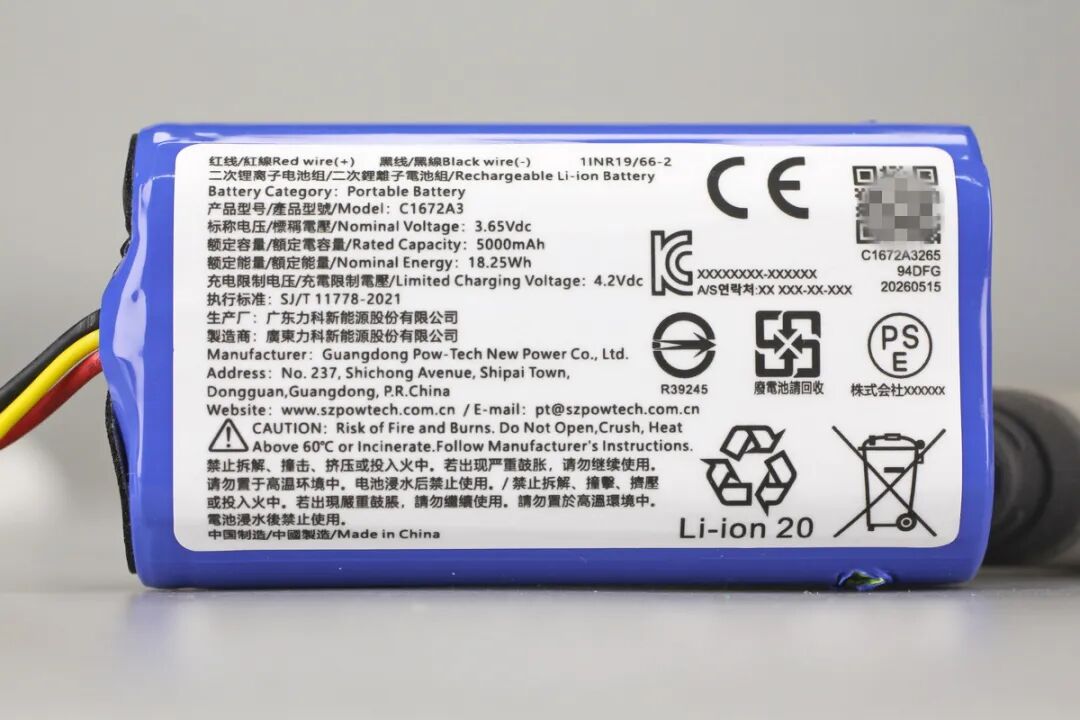

电池组包裹着蓝色热缩管，标签上详细注明了参数。
电池组为广东力科新能源股份有限公司制造。型号C1672A3，标称电压3.65Vdc，额定容量5000mAh，额定能量18.25Wh，充电限制电压4.2Vdc。

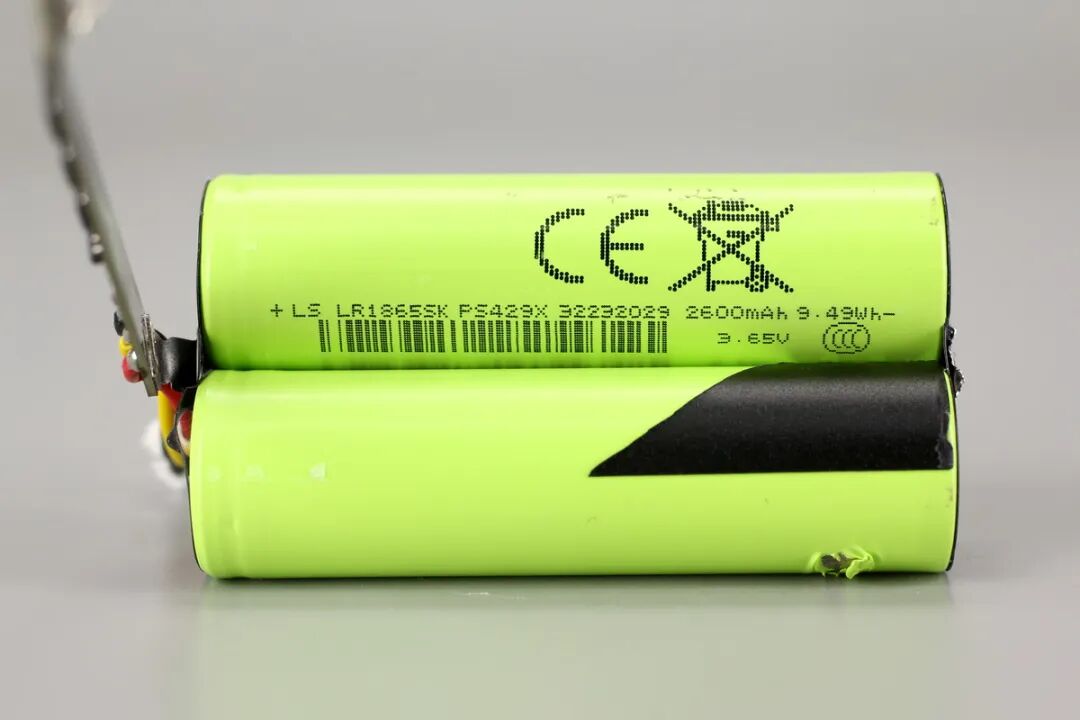

进一步拆解可见电芯实际来自LS力神，为18650规格，单节容量2600mAh 9.49Wh。

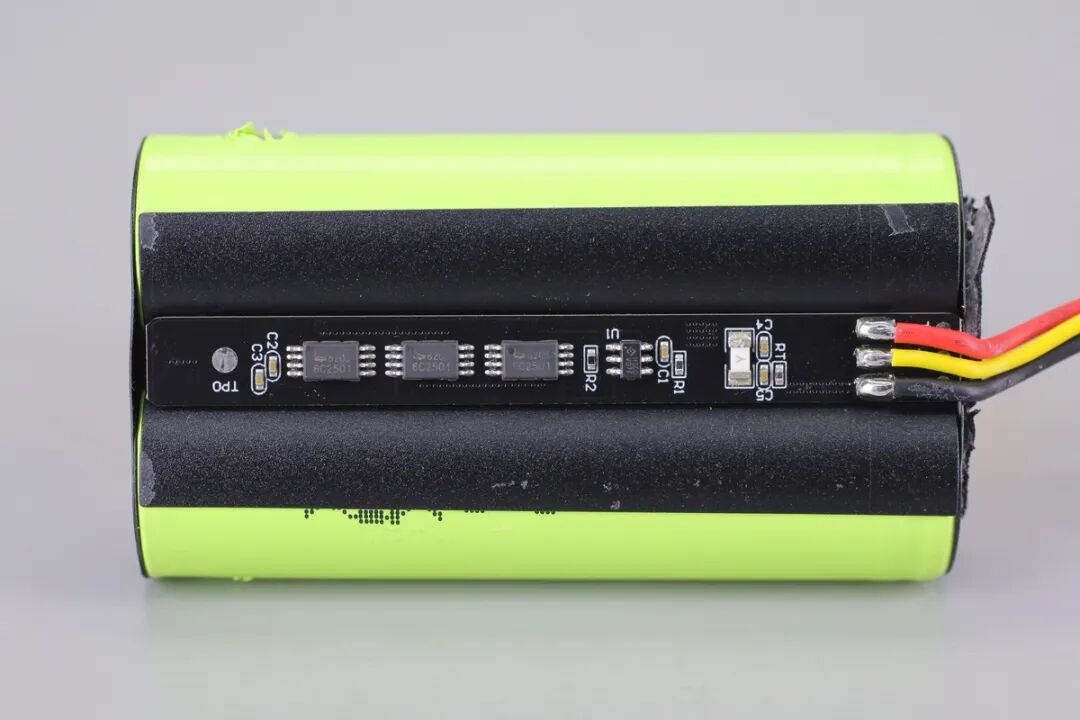

电芯侧边固定有一条细长的电池保护板。

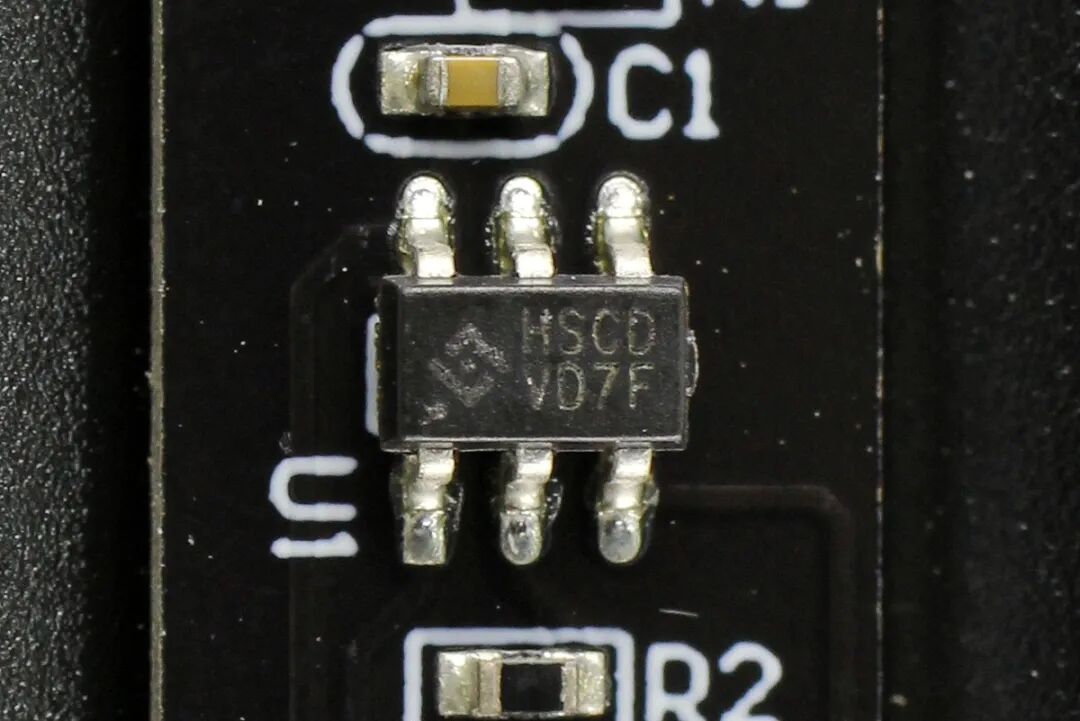

保护板上丝印为HSCD VD7F的锂电保护IC来自HYCON宏康，用于电池的过充、过放、过流等保护功能。

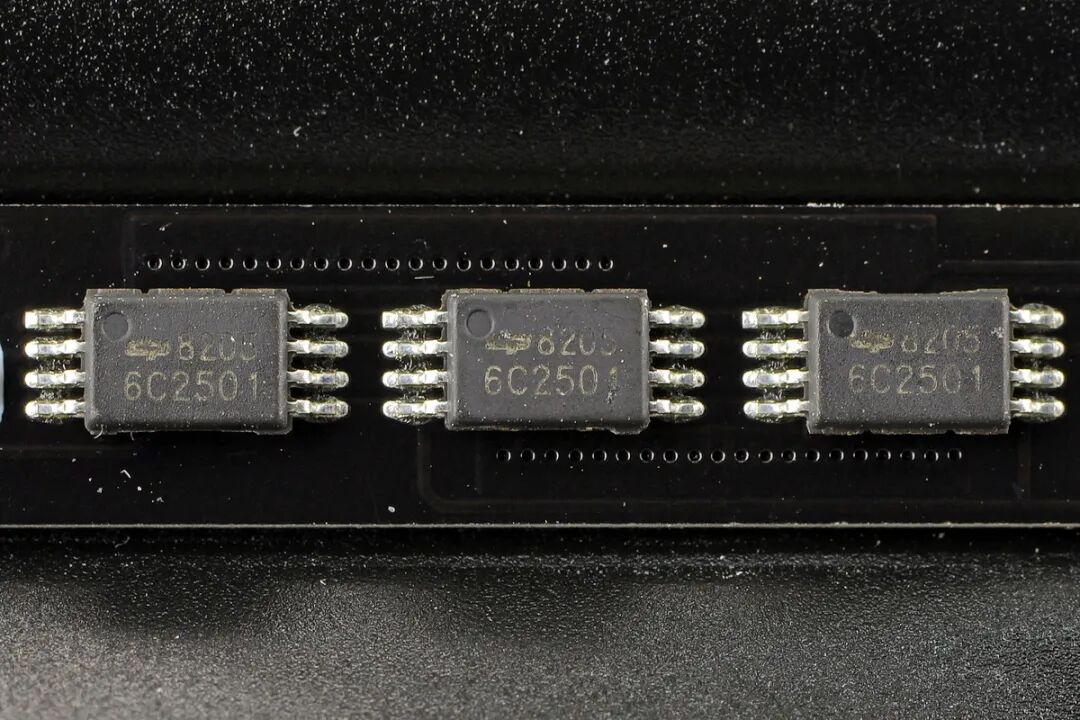

三颗丝印为8205的电池保护管，配合保护IC应用。
手柄内部的充放电控制板正面特写，负责整机的电源管理与充放电，板子上最显眼的是一颗核心SOC与一颗合金电感。

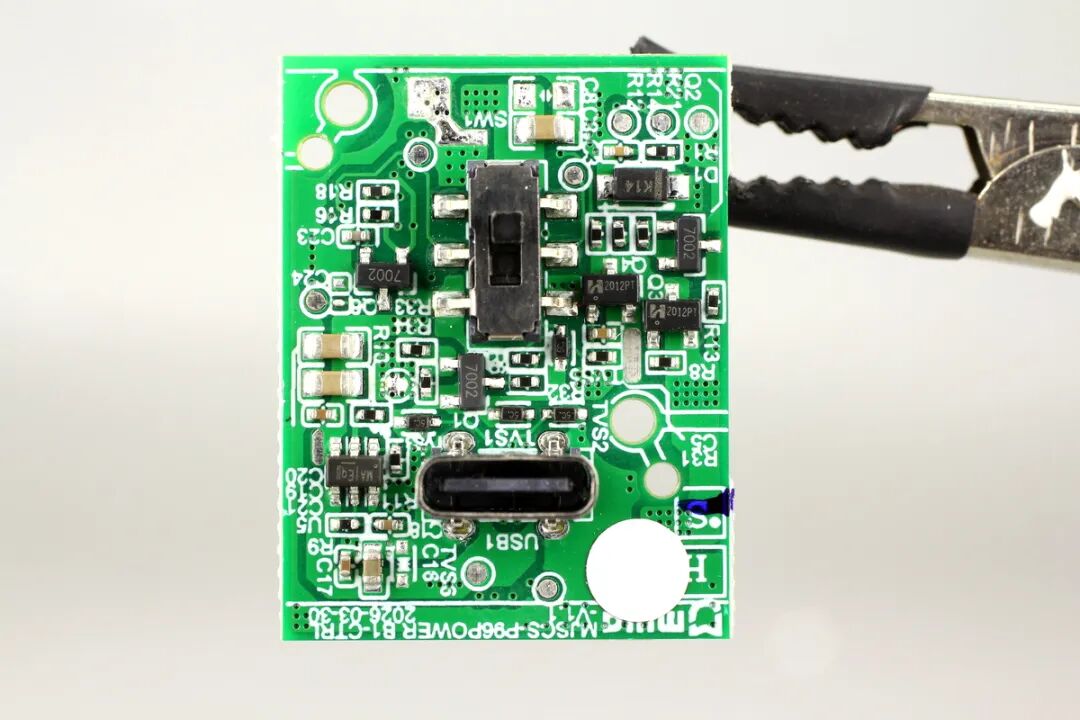

充放电控制板背面特写，中央是一个按键开关，下方是USB-C充电输入母座。

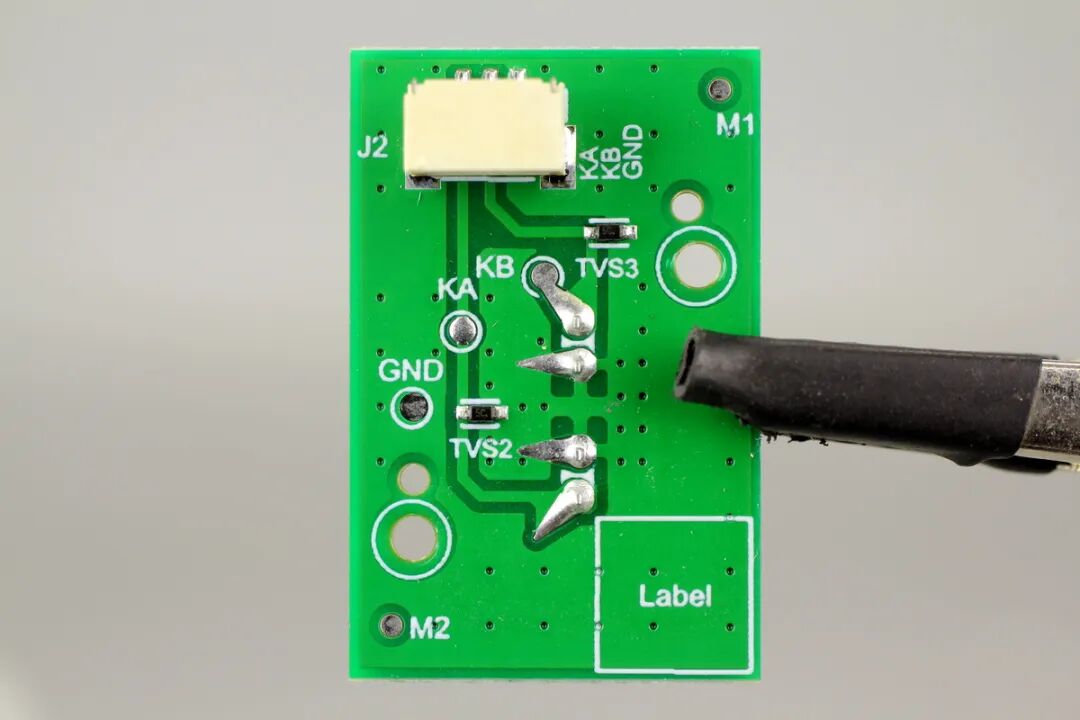

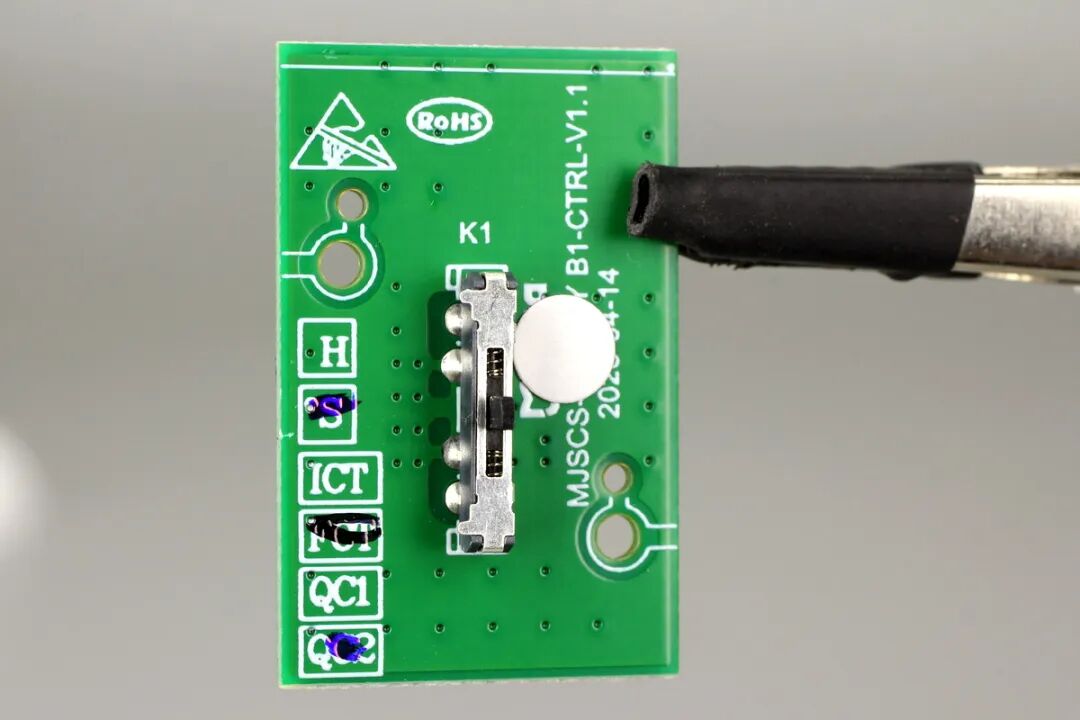

另一个按键小板设有上下滑动的弹簧开关。
小板背面背面排线插座，用于实现通讯功能。

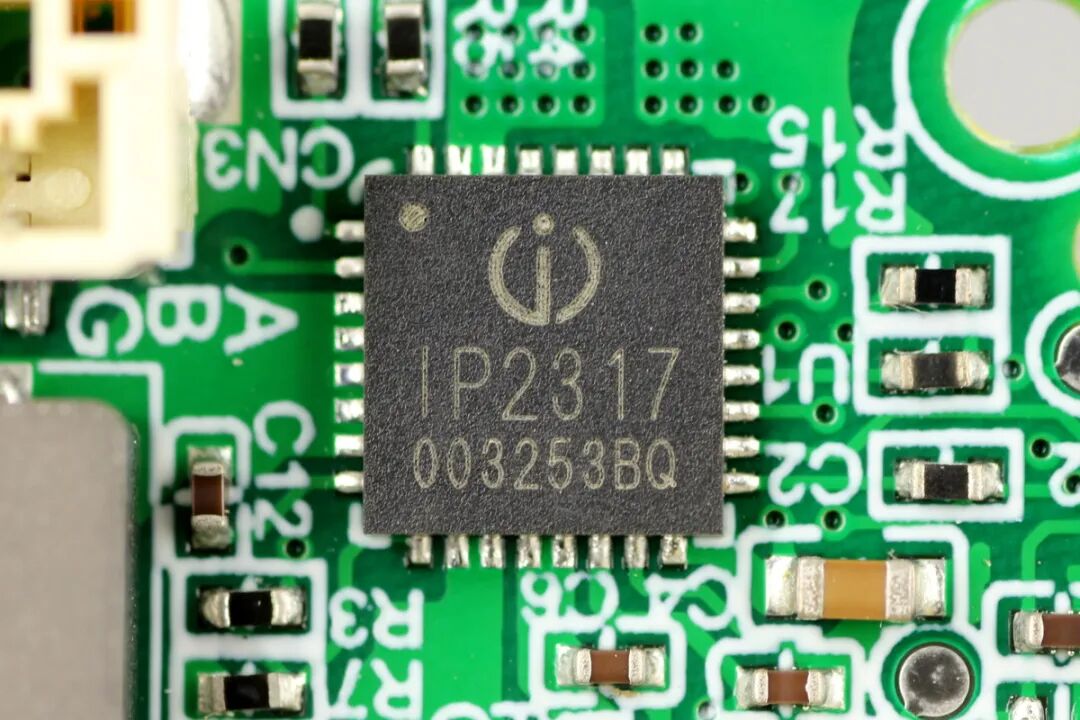

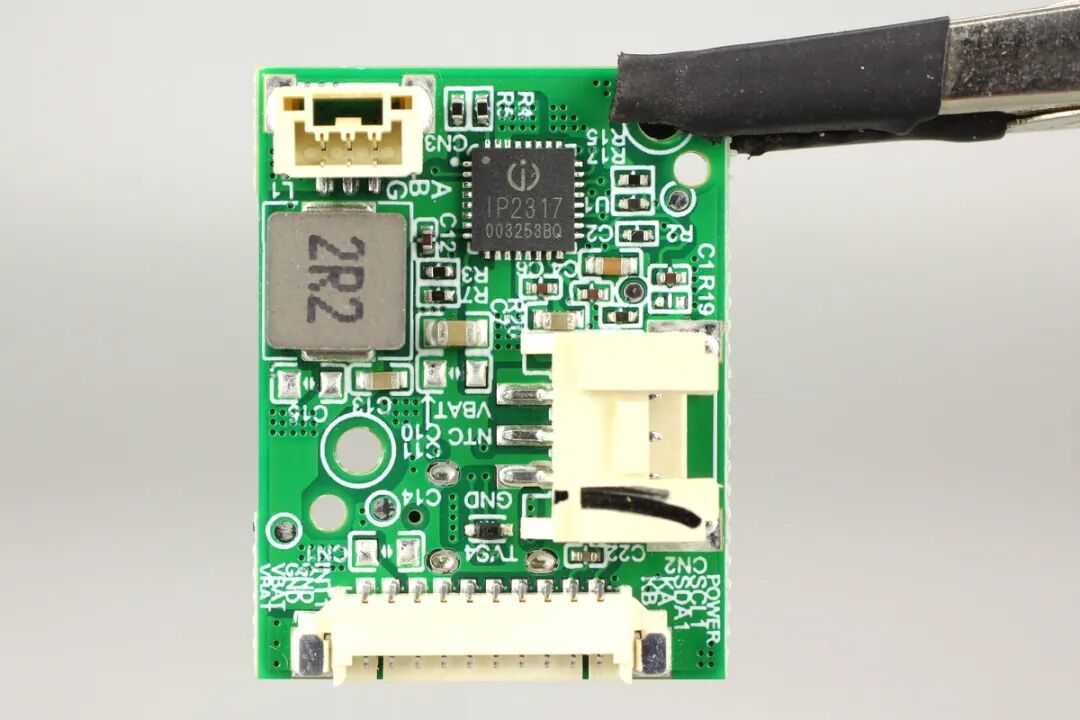

产品采用的单节锂电池同步降压充电IC为Injoinic英集芯的IP2317，采用QFN32封装，该芯片内部集成功率MOS，采用同步开关架构，大幅精简了外围器件数量。
相关阅读：
在充电性能方面，IP2317支持 5V~12V 宽电压输入，并全面集成了 USB-C DRP 以及 PD2.0/PD3.0、AFC、FCP等主流快充协议，可申请高压快充。
其工作频率为600KHz，在典型的12V输入、3.7V电池电压工况下，转换效率可达 91%；此外，还支持通过外部电阻灵活配置 4.20V至4.40V 的电池充满电压，以适配不同规格的锂电芯。
在系统管理与安全性上，该芯片外设接口丰富且保护机制完善。IP2317支持一路I2C接口通信，并自带1~2颗LED状态指示灯驱动。
同时，该芯片具备输入过压/欠压、电池过充及芯片过温保护，还集成了NTC热敏电阻接口以实现电池温度监控，同时待机功耗低至 70µA，为快充应用提供高可靠性保障。

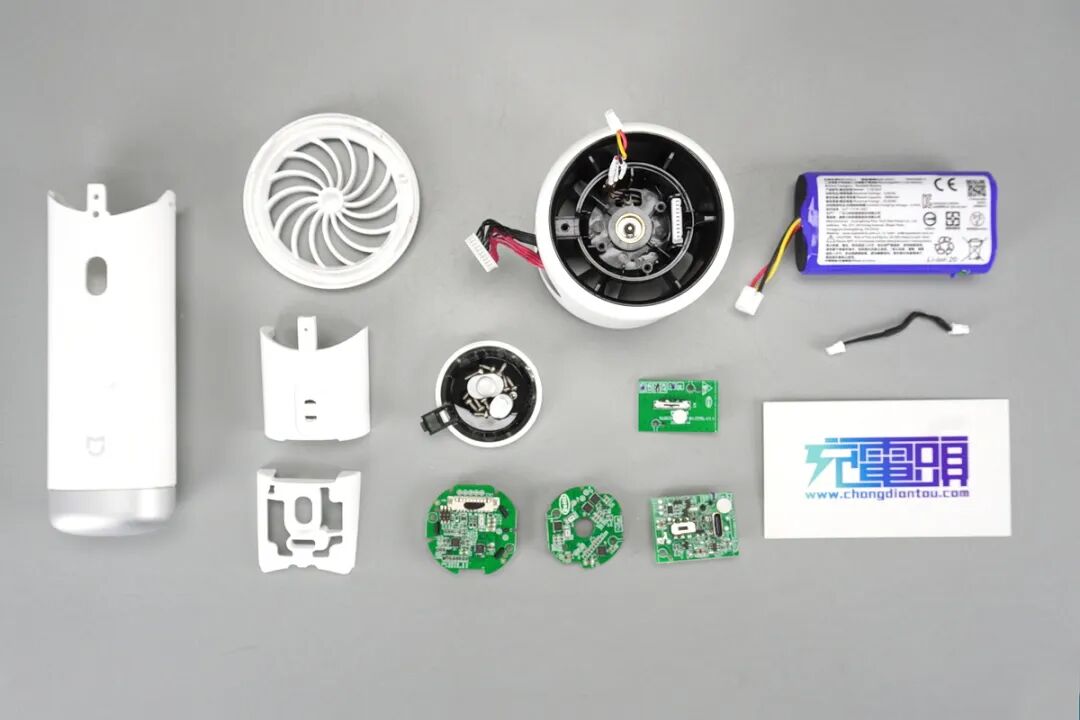

全部拆解完毕，来一张全家福。
充电头网总结
通过本次拆解可以看出，米家手持风扇在看似小巧简约的外表下，内部的堆料与设计可谓十分扎实。产品采用了模块化设计，将显示控制、电机驱动和电源管理分布在三块独立的PCBA板上。
显示与电机控制分别采用了来自普冉半导体的两颗MCU，分工明确，保证了100挡无级调风和数显屏的流畅运行。
电芯方面采用了两节力神18650电芯，总容量达5000mAh。充电管理方面采用了英集芯IP2317方案，赋予了产品9V快充的能力，解决了大电池充电慢的痛点。
整体做工精良，保护电路完善，是一款兼具颜值与实用性的手持风扇产品。
