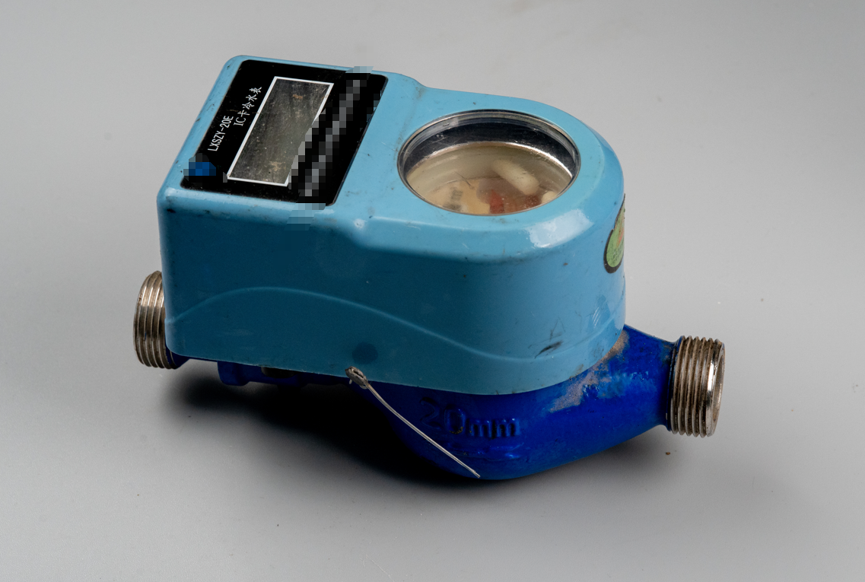

今天拆解一个水表，看看它是怎么在水费超了之后立即切断你家自来水的。
这个水表是已经报废的，从垃圾站捡回来就是为了拆解看看其中的奥妙。

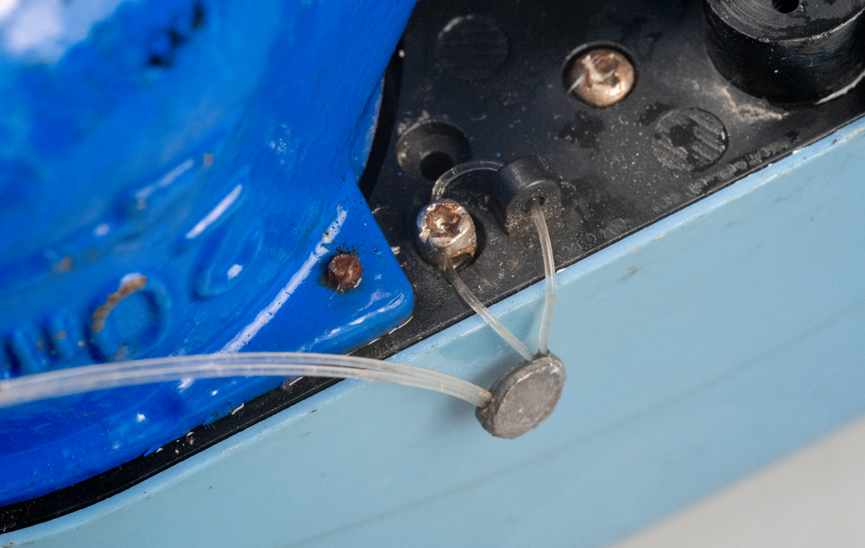

作为计量类产品，它们一般都有铅封，防止被人恶意篡改。
阀体上标注了直径和水流方向箭头。
打开壳体。可以看到从电路板上引出两股线，一股连接到了这个浅蓝色的方盒子，另一股连接到到了表头里。
这是屏幕面板。
翻到背面，可以看到后面有一个圆柱状的电池槽。

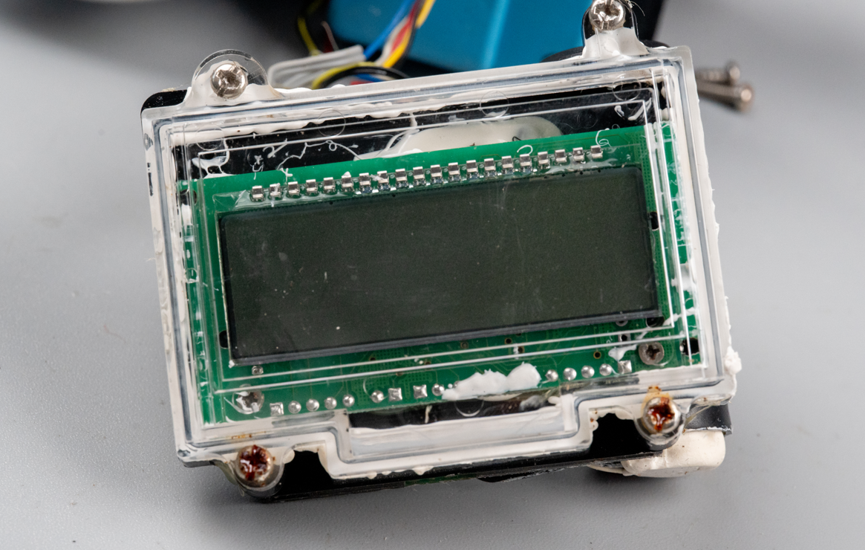

这个显示屏和电路板是密封在一个亚克力外壳中的，接缝处涂抹了704硅橡胶进行防水。

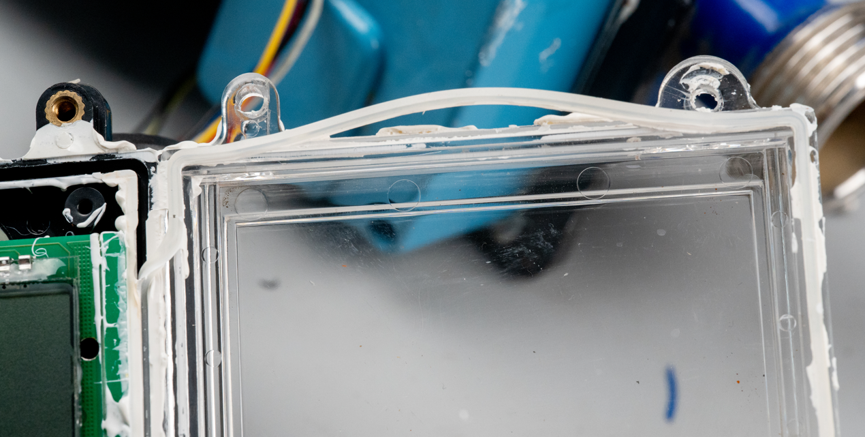

打开这个亚克力盖子。发现出了硅橡胶防水之前，还有一个半透明的硅胶防水圈。这样就是两重防水措施了。
安装电路板的后壳并不是亚克力，而是黑色ABS材质，所有的线束从后面的孔洞里引出。线材引出之后也使用704硅橡胶做了密封防水。
电路板，绿色油墨，看起来是个两层板，via的尺寸大得可怕。主控芯片和线束焊接点周围涂满了硅橡胶。

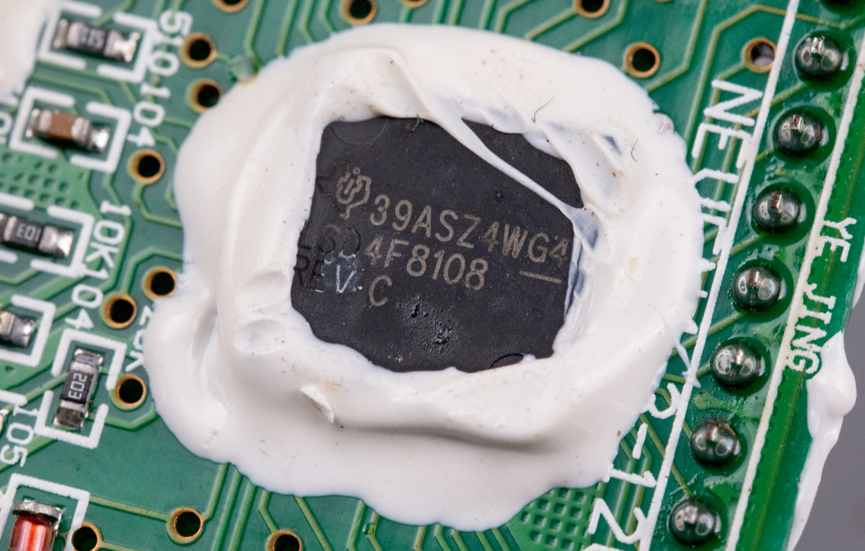

这个板子上采用了TI的物料，至于这是什么型号，我根据丝印还真没查到，推测是一颗水表专用的8bit或者16bit的能驱动段码显示屏的低功耗处理器。
旁边有一颗24C02用来存储数据。
板子背面的段码屏。
这里是水卡插槽。紧挨着水卡插槽有一个板子，类似NFC之类的射频卡读卡电路。
用的是这种不可充电的锂亚电池，这种电池标称电压3.6V，容量大，自放电率极低，可以用于极低温的环境，所以适合用来为低功耗产品或者长期存储的产品供电。

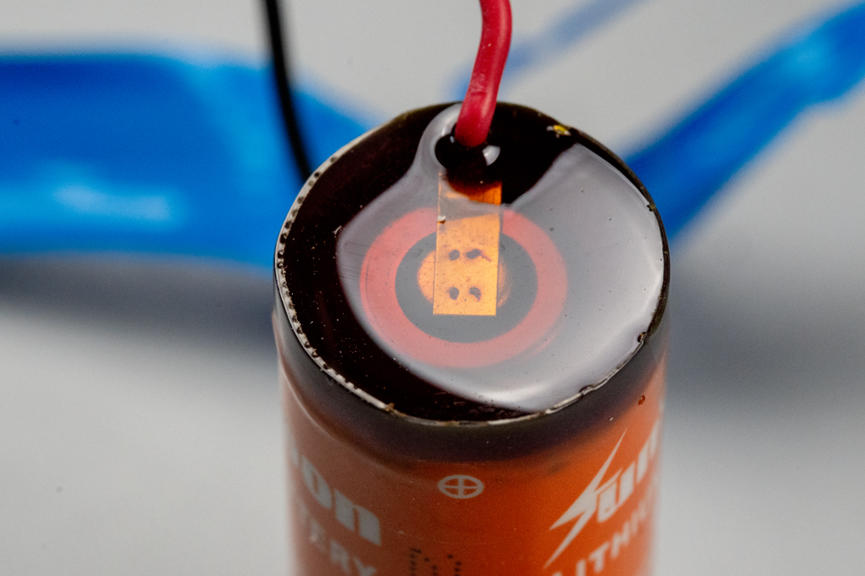

电池正极出线位置使用环氧树脂做了灌封。
接下来看看这个浅蓝色的盒子里是什么。
从侧面看这个盒子和管道相连，估计不是检测水量的就是用来关断的。
直接砸开，发现是用来关断阀门的。
管道里的球阀。那也就说明这个浅蓝色盒子里的是电机、电磁阀之类的执行机构。
打开果然看到了一个直流电机。
这个电机带了很多减速齿轮，其中电机出轴这里几个减速齿轮是白色尼龙的，接下里中间的两颗黄铜的，最后到减速器出轴端的是黑色塑料的。

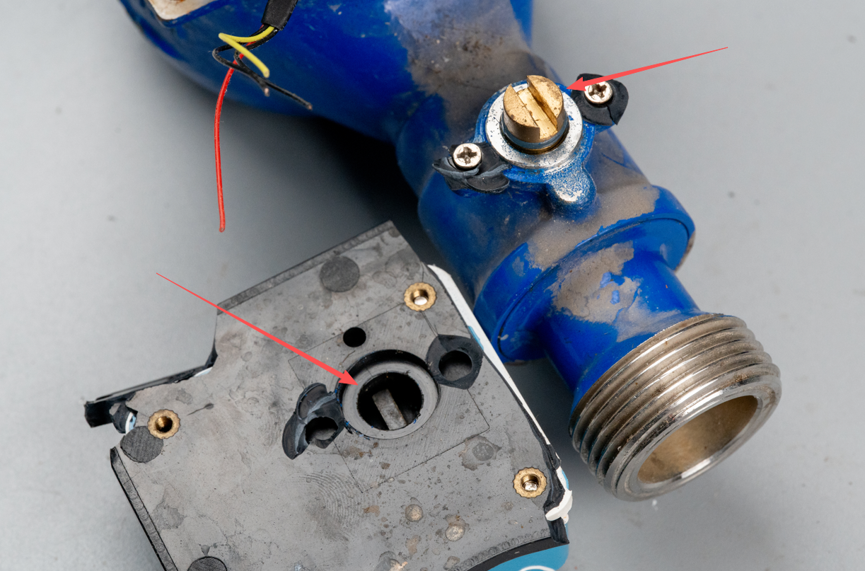

最后通过这个键带动球阀转动，打开或者关闭自来水水路。

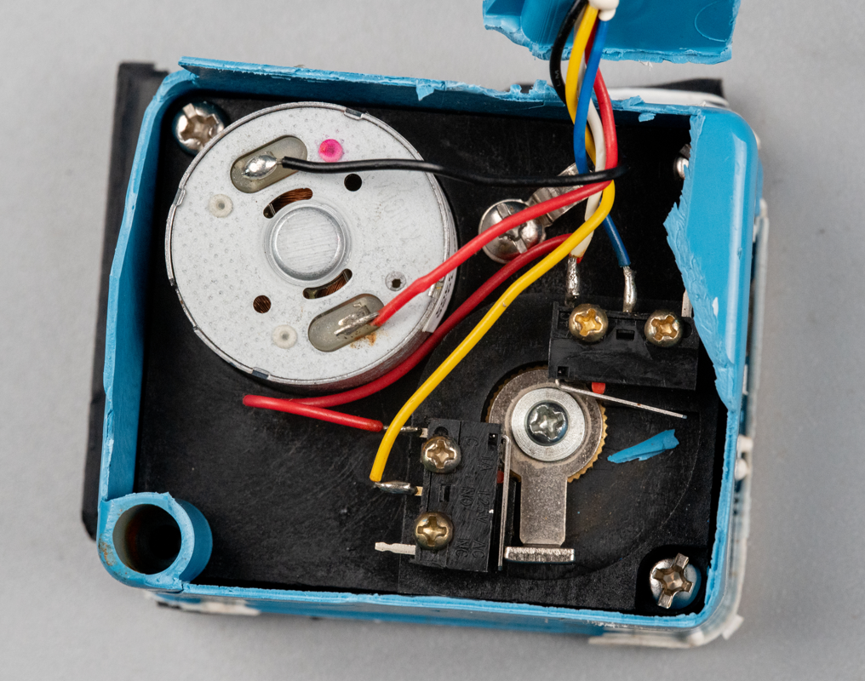

减速机构出轴的另一面装有两个微动开关，这样当轴转动到极限位置时，会触发这个微动开关从而告知MCU阀门已完全打开或者完全闭合。

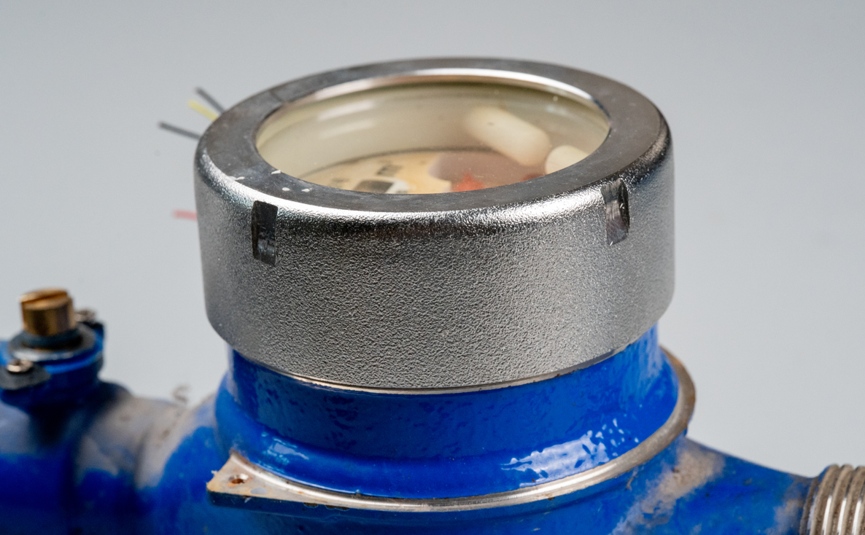

那说明这个里面的组件就是用来检测水量的了。无奈的时，这个金属盖子太结实了，我手里的工具还不足以拆解它。等以后我修炼到大圆满了再来打这个副本吧。
