充电头网第4063篇拆解报告。

前言

公牛一直以安全、耐用为核心标签。凭借防过载、防过充等核心安全技术与超3000项专利,公牛的产品线已全面覆盖插座、开关、照明及数码快充等全场景用电需求,成为家庭与办公用电的信赖之选。

充电头网近期拿到了公牛一款支持UFCS协议的快充86面板采用简约的香槟金配色及磨砂质感处理,能够很好融入现代家居装潢。

该产品将AC插孔快充输出接口结合,具备符合新国标的五孔AC插孔 ,还配备了1A1C双USB快充接口。

该面板的USB-C与USB-A单口最大均支持30W快充输出兼容性UFCS、QC3.0、FCP、SCP、AFC、PD3.0、等主流快充协议,可为市面多数手机平板电脑设备快充,日常使用更方便

目前,已在数个枢纽场站商务休息厅看得到此面板的应用,覆盖国内重点一二线及交通枢纽城市。

包括广州、深圳、上海、南京、苏州、青岛、昆山等,基本实现核心出行圈全覆盖,越来越多旅客在候车时都能随手用上统一标准的便捷快充。

相关阅读:

充电头网以往也拆解过公牛一款20W快充86面板。

相关阅读:

接下来,充电头网就为大家带来这款公牛UFCS融合快充86面板的详细拆解,看看其内部用料与做工如何。

公牛30WUFCS融合快充面板外观

拆解报告:公牛UFCS融合快充86面板图1

产品外包装采用了86面板的透明塑料膜塑封,简约实用

拆解报告:公牛UFCS融合快充86面板图2

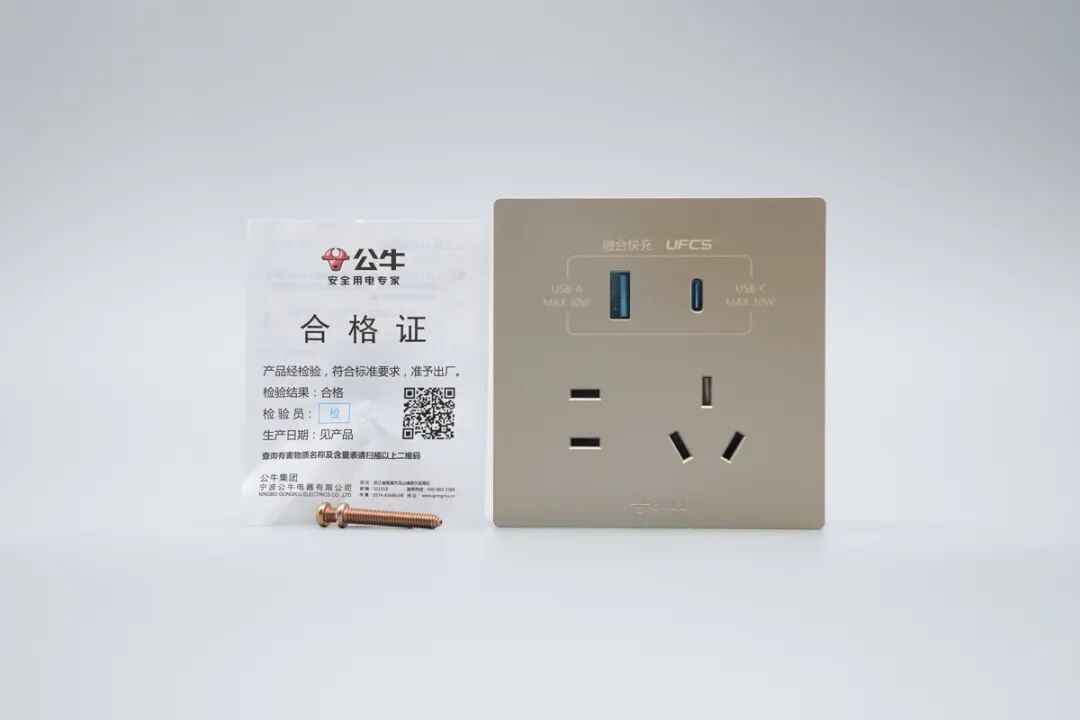

拆开包装,内部包含了公牛86面板本体、一张产品合格证以及两枚安装螺丝。

拆解报告:公牛UFCS融合快充86面板图3

面板正面一览,整体采用了香槟金配色,表面经过磨砂质感处理。上方设有1A1C两个USB接口,下方则是符合新国标的五孔AC插座,底部印有公牛的Logo。

拆解报告:公牛UFCS融合快充86面板图4

接口部分特写。上方印有融合快充UFCS字样,标明了其支持UFCS融合快充标准。USB-A和USB-C接口两侧均标注了MAX30W的最高输出功率。

拆解报告:公牛UFCS融合快充86面板图5

下方的AC插座特写。所有的插孔均内置了黑色的安全门设计,可以有效防止儿童误触或异物单孔插入,保障用电安全。

拆解报告:公牛UFCS融合快充86面板图6

面板背部一览。左上方凸起的部分为内置的USB快充模块,由独立的白色塑料壳包裹保护;右下方为AC接线端子,均有清晰的标识。

拆解报告:公牛UFCS融合快充86面板图7

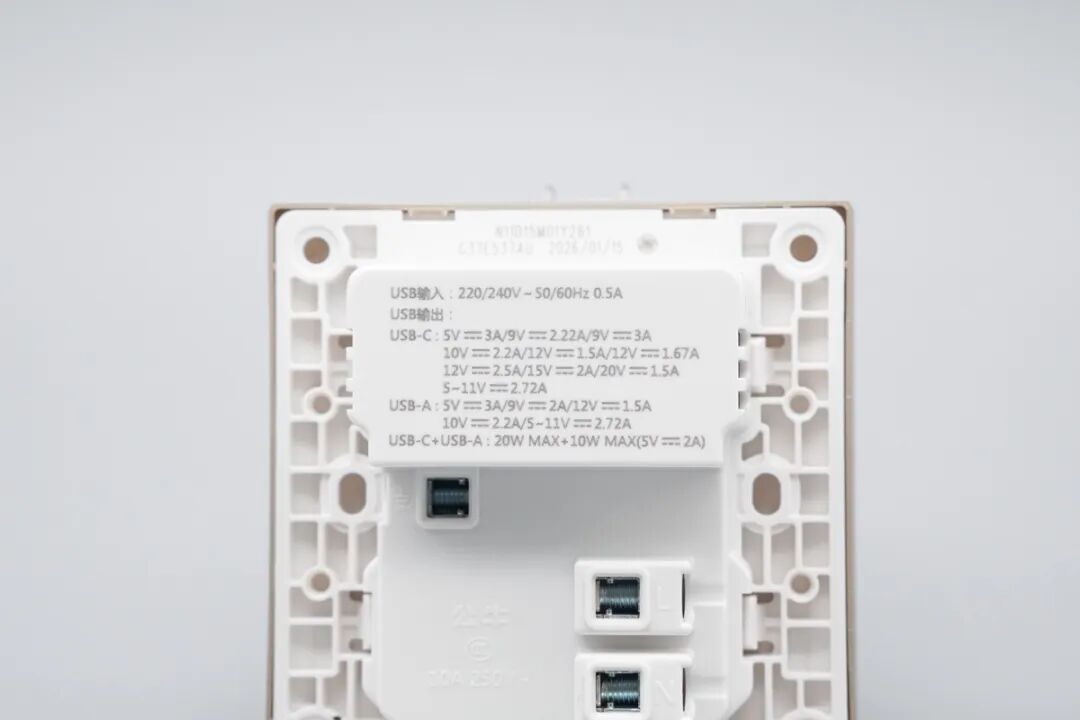

快充模块保护壳上方印有详细的参数信息。

USB输入:220/240V~50/60Hz 0.5A

USB输出:

USB-C:5V3A、9V2.22A、9V3A、10V2.2A、12V1.5A、12V1.67A、12V2.5A、15V2A、20V1.5A、5-11V2.72A

USB-A:5V3A、9V2A、12V1.5A、10V2.2A、5-11V2.72A

USB-C+USB-A:20W MAX+10W MAX(5V2A)

生产日期2026年1月15日

拆解报告:公牛UFCS融合快充86面板图8

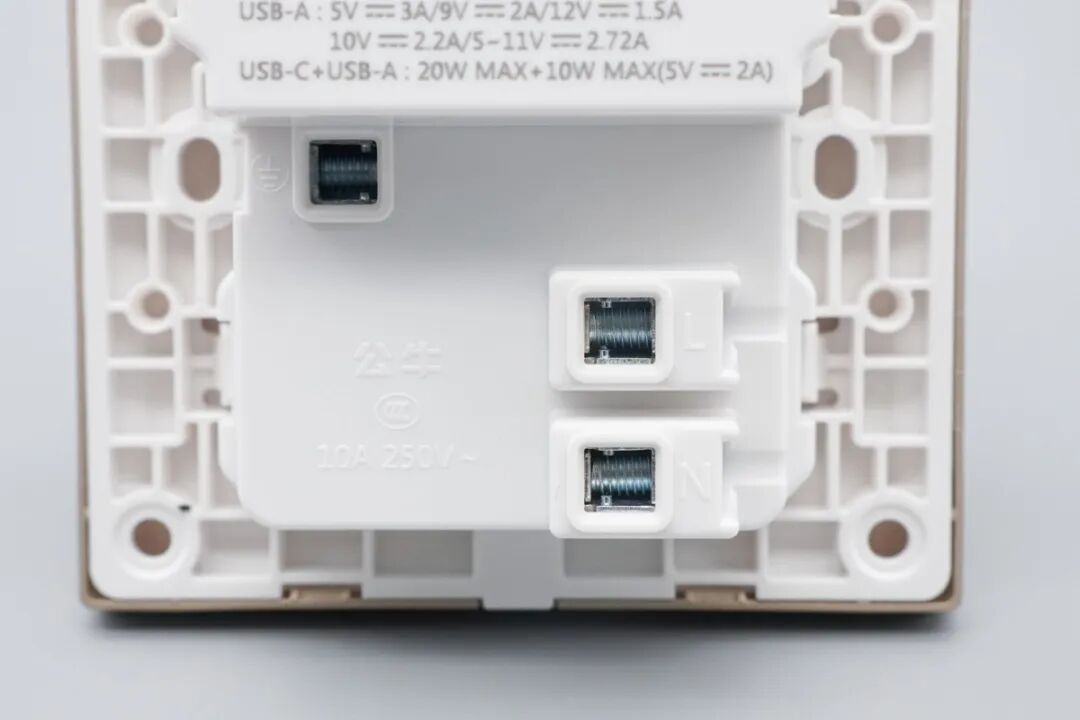

背部AC接线端子特写,标有火线和零线接口,采用螺丝压线设计,支持10A 250V~规格。

拆解报告:公牛UFCS融合快充86面板图9

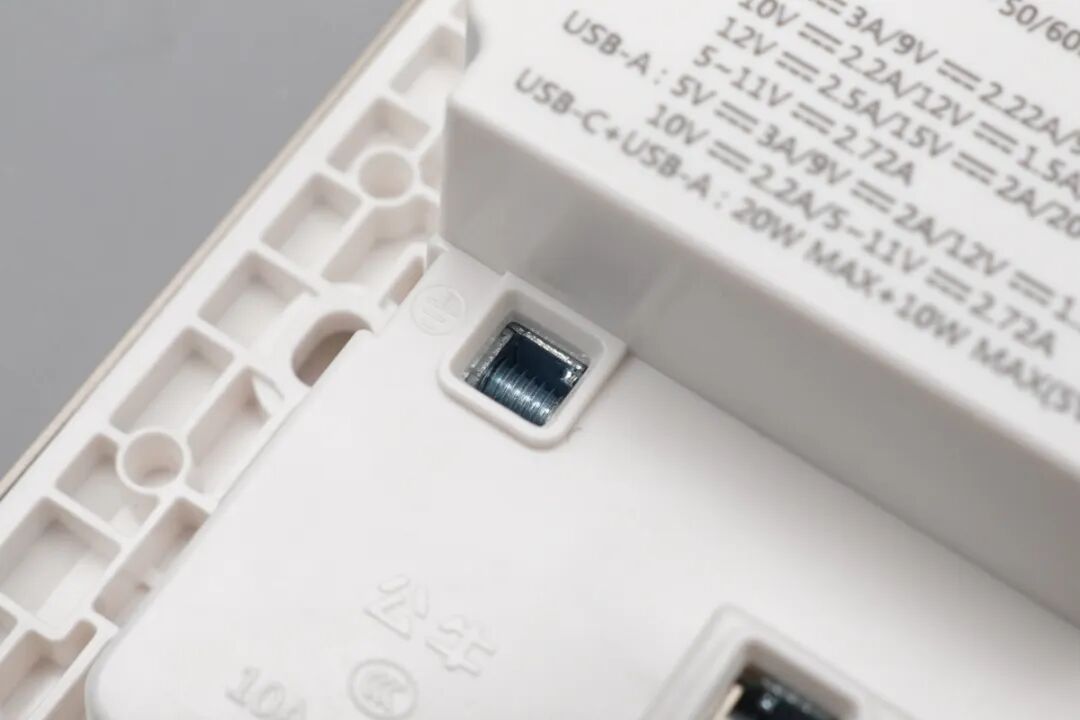

地线接线柱特写,旁边印有标准的接地符号。

拆解报告:公牛UFCS融合快充86面板图10

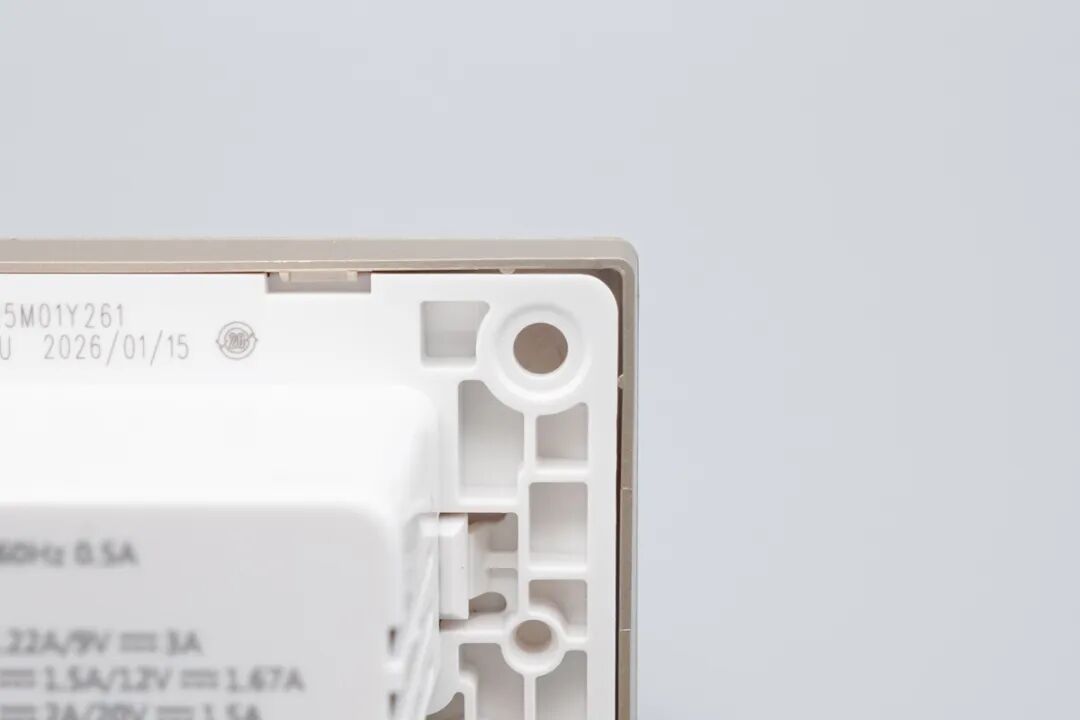

面板顶部的卡扣特写,用于固定面板外壳。

拆解报告:公牛UFCS融合快充86面板图11

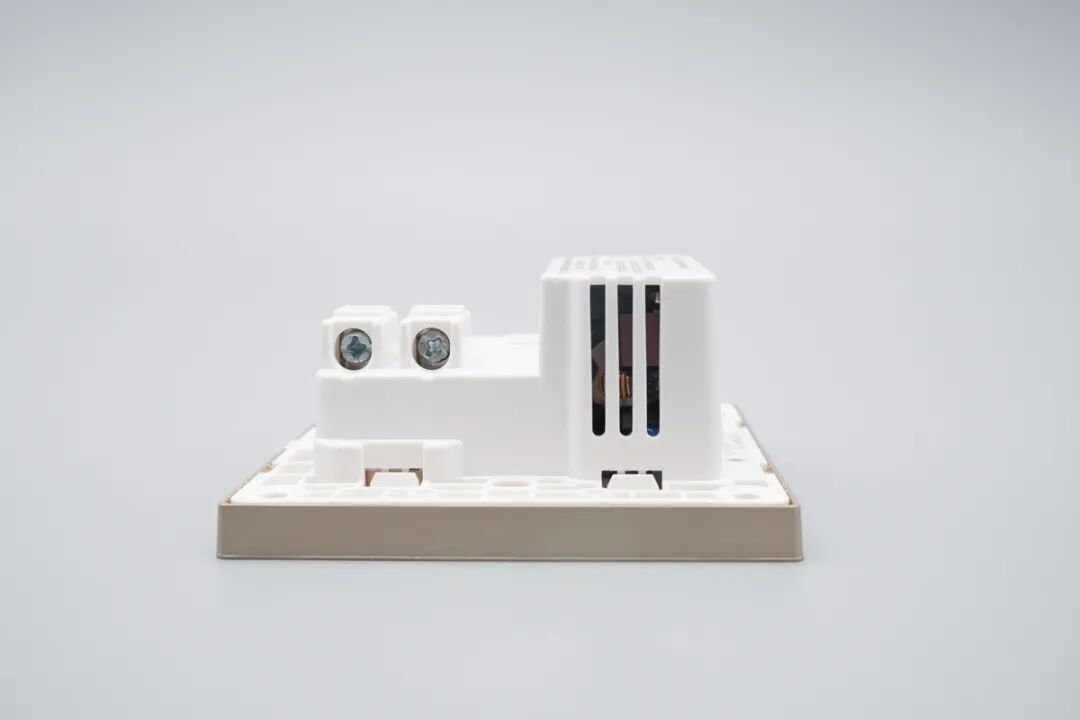

面板快充模块设有散热开窗格栅设计,以便将热量导出

拆解报告:公牛UFCS融合快充86面板图12

面板AC插座部分无开窗格栅设计

拆解报告:公牛UFCS融合快充86面板图13

面板整体的斜视外观,香槟金色调适合现代家居装潢。

拆解报告:公牛UFCS融合快充86面板图14

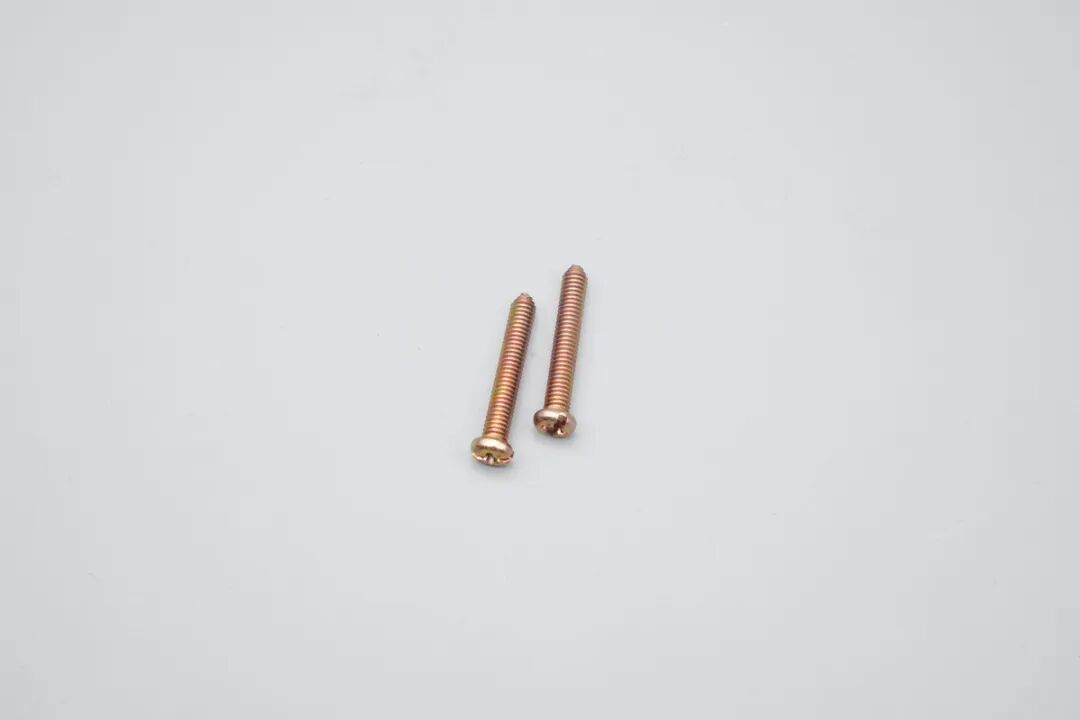

随产品附带的两枚黄铜色安装长螺丝。

拆解报告:公牛UFCS融合快充86面板图15

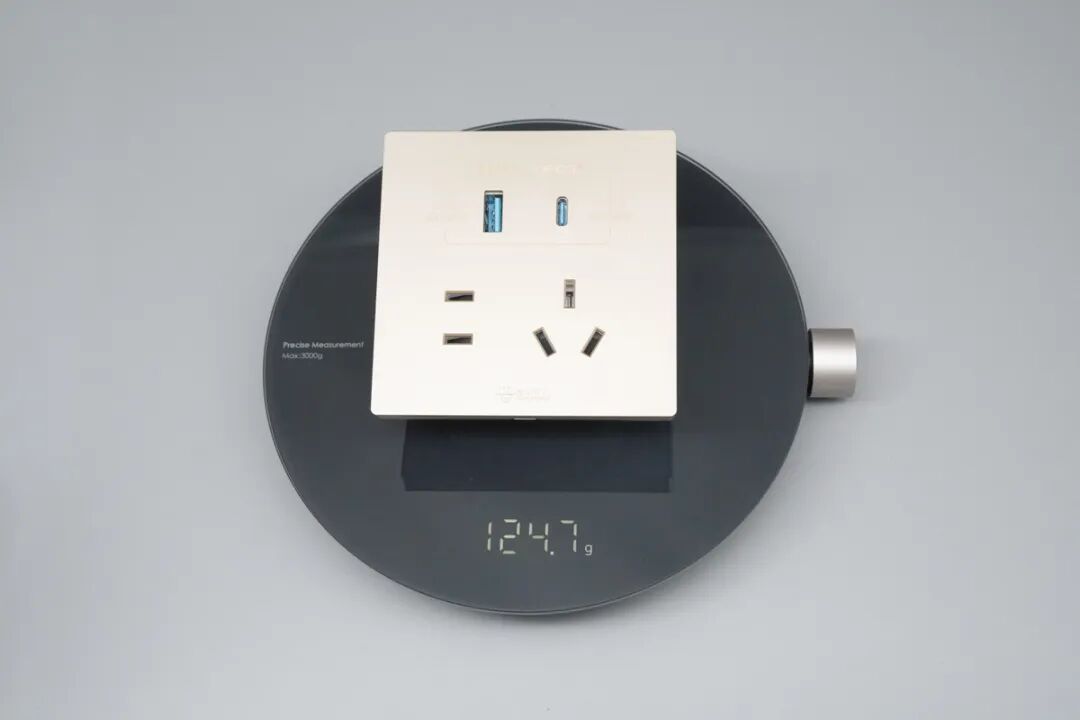

使用电子秤测得该面板的整体重量约为124.7g。

拆解报告:公牛UFCS融合快充86面板图16

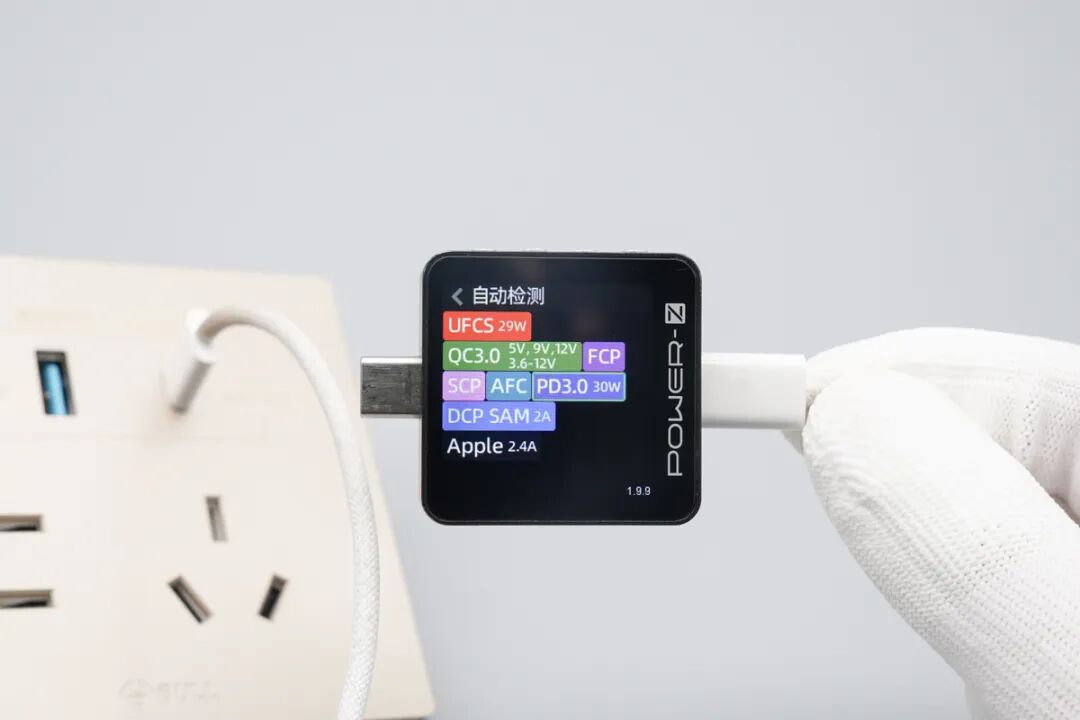

使用POWER-Z  KM003C测试USB-C接口的快充协议,显示支持UFCS、QC3.0、FCP、SCP、AFC、PD3.0、Samsung 5V2A、DCP以及Apple2.4A快充协议。

相关阅读:

拆解报告:公牛UFCS融合快充86面板图17

PDO报文显示,PD协议支持5V3A、9V3A、12V2.5A、15V2A、20V1.5A电压档位。

相关阅读:

拆解报告:公牛UFCS融合快充86面板图18

USB-C接口UFCS协议支持5.00-11.00V 2.72A档位

拆解报告:公牛UFCS融合快充86面板图19

读取USB-A接口的快充协议,支持UFCS、QC3.0、FCP、SCP、AFC、Samsung 5V2A、DCP以及Apple 2.4A快充协议

拆解报告:公牛UFCS融合快充86面板图20

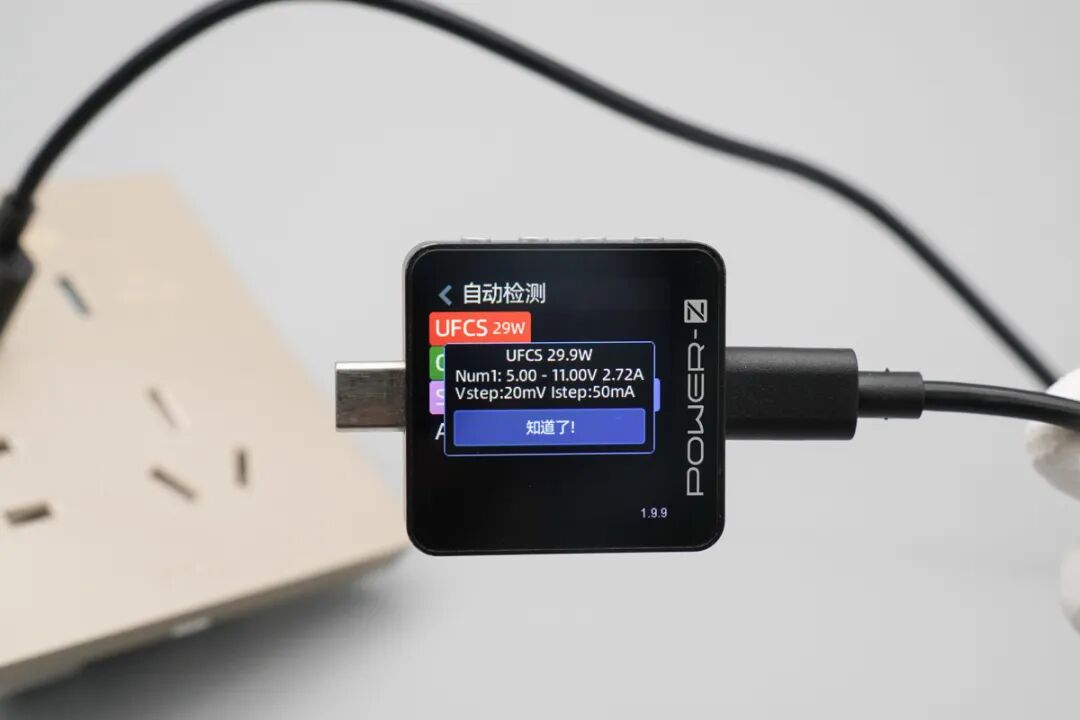

USB-A同样支持UFCS5.00-11.00V 2.72A规格。

拆解报告:公牛UFCS融合快充86面板图21

使用USB-C接口为iPhone 17 Pro充电,测得电压14.58V,电流1.96A,功率达到28.6W,成功握手PD快充。

相关阅读:

拆解报告:公牛UFCS融合快充86面板图22

使用USB-A接口为一加15充电,测得电压7.50V,电流5.54A,功率达到19.1W,成功握手UFCS快充。

拆解报告:公牛UFCS融合快充86面板图23

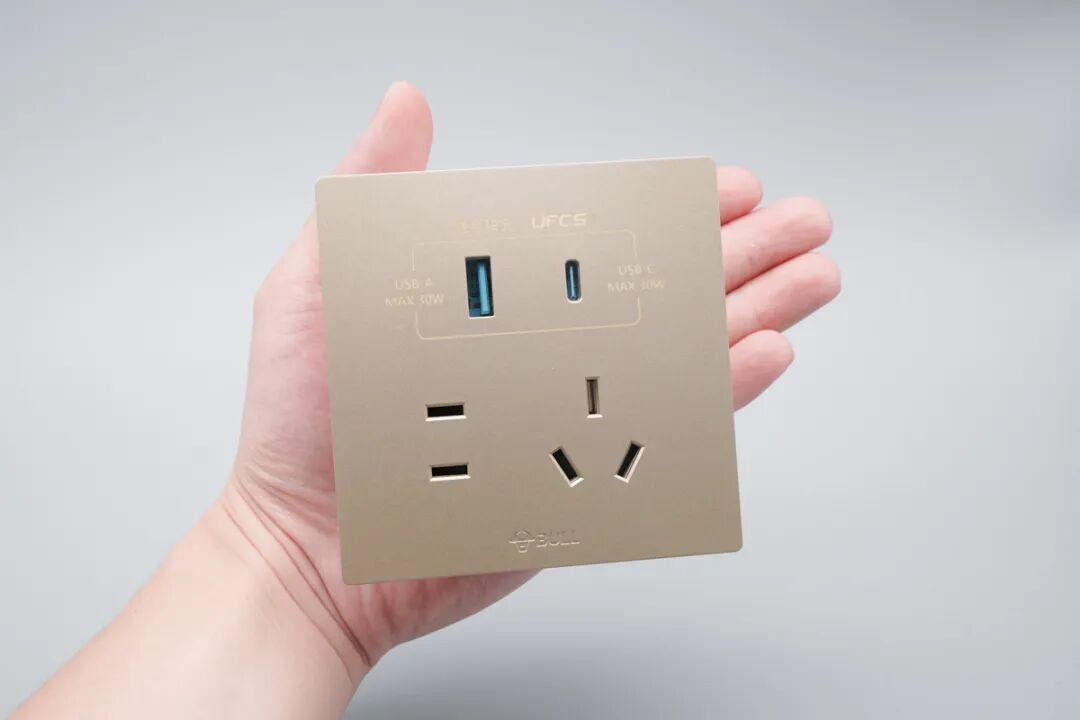

将面板拿在手中的大小直观展示。

拆解报告:公牛UFCS融合快充86面板图24

游标卡尺测得面板长度约为86.12mm。

拆解报告:公牛UFCS融合快充86面板图25

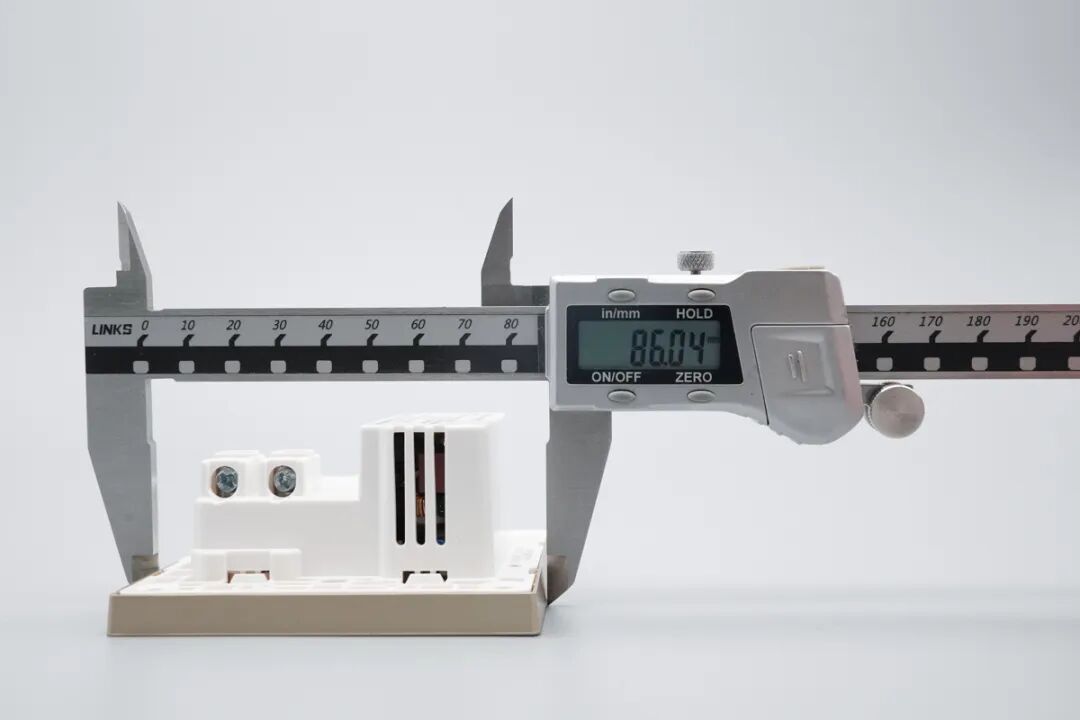

宽度约为86.04mm,符合标准86面板规格。

拆解报告:公牛UFCS融合快充86面板图26

背部插入暗盒的模块部分宽度约为55.39mm。

拆解报告:公牛UFCS融合快充86面板图27

背部模块长度约为65.08mm。

拆解报告:公牛UFCS融合快充86面板图28

面板整体厚度约为40.29mm。

简单看过产品外观以及快充协议兼容性,充电头网继续为您带来实际的产品拆解。

公牛30WUFCS融合快充面板拆解

拆解报告:公牛UFCS融合快充86面板图29

拔开面板正面盖板并拆除卡扣,将面板结构一分为二。可以看到内部的AC插孔采用了优质的一体化铜带,而下方则是黑色的快充PCBA模块。

拆解报告:公牛UFCS融合快充86面板图30

拆下的盖板内部结构特写,清晰可见用于防护儿童触电的黑色安全门及弹簧复位机构。

拆解报告:公牛UFCS融合快充86面板图31

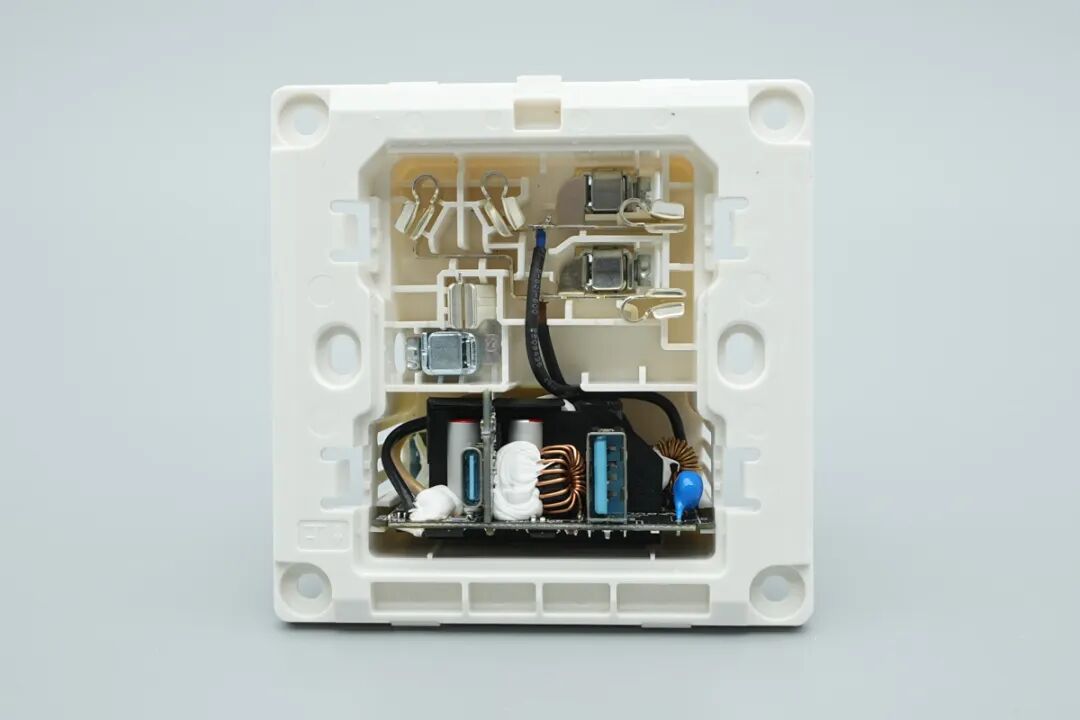

面板内部结构全景,强弱电布局分明。上方为AC接线与一体铜带,下方为快充电路板,通过导线与AC插孔端连接获取交流电。

拆解报告:公牛UFCS融合快充86面板图32

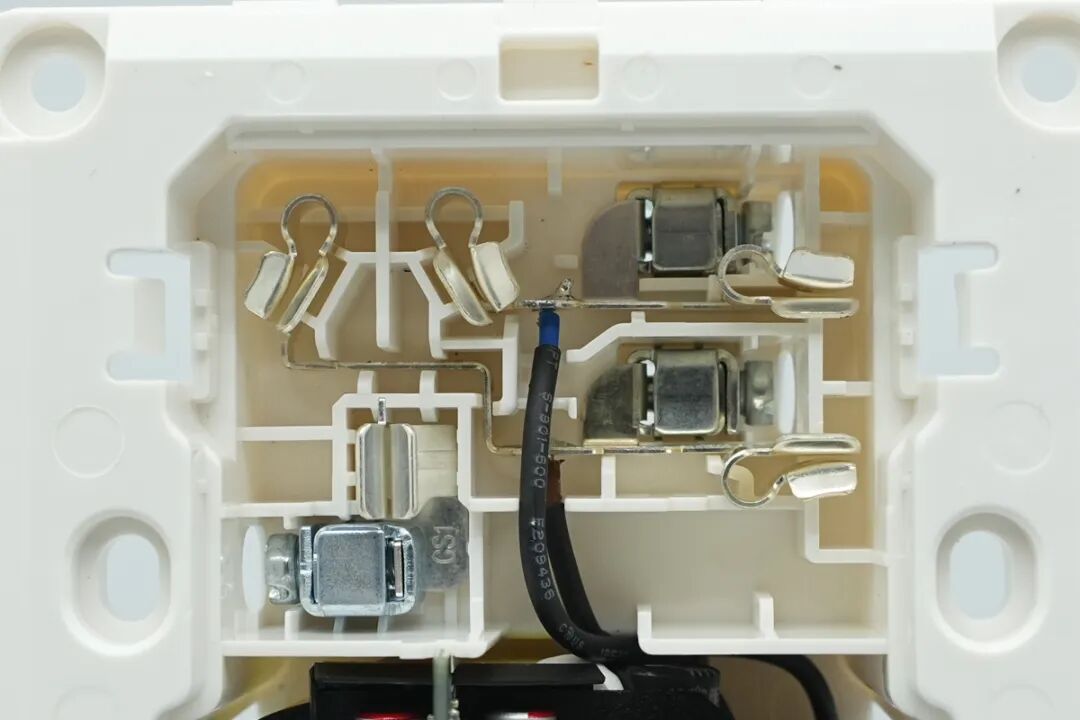

AC插座的一体化黄铜导流带特写,用料厚实,确保大电流传输不发热,并有锡焊点连接至快充模块的导线。

拆解报告:公牛UFCS融合快充86面板图33

快充PCBA模块被安装在底部的格栅槽内。可以看到元器件之间注有大量白色的硅胶,用于固定元件和辅助散热。

拆解报告:公牛UFCS融合快充86面板图34

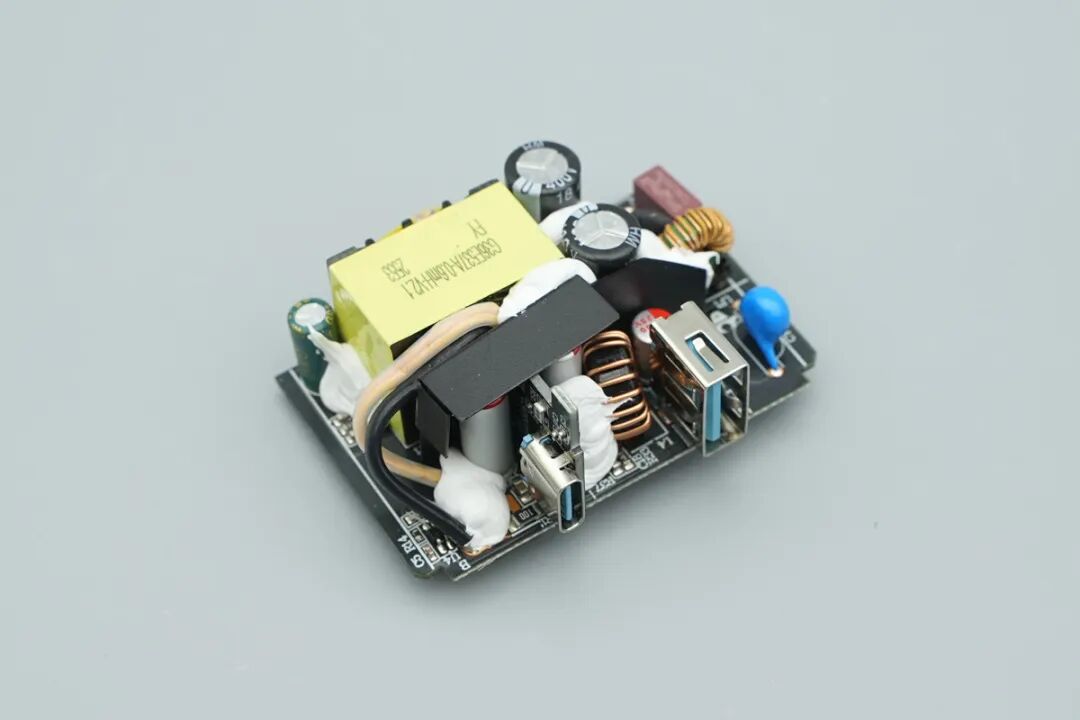

将快充PCBA模块从壳体中取出。板子上元器件排布非常紧凑,变压器、电容、电感周围均打胶加固。

拆解报告:公牛UFCS融合快充86面板图35

换个角度看,变压器上印有产品编号及生产批次。

拆解报告:公牛UFCS融合快充86面板图36

PCBA背面一览,设有一块黑色的绝缘麦拉片

拆解报告:公牛UFCS融合快充86面板图37

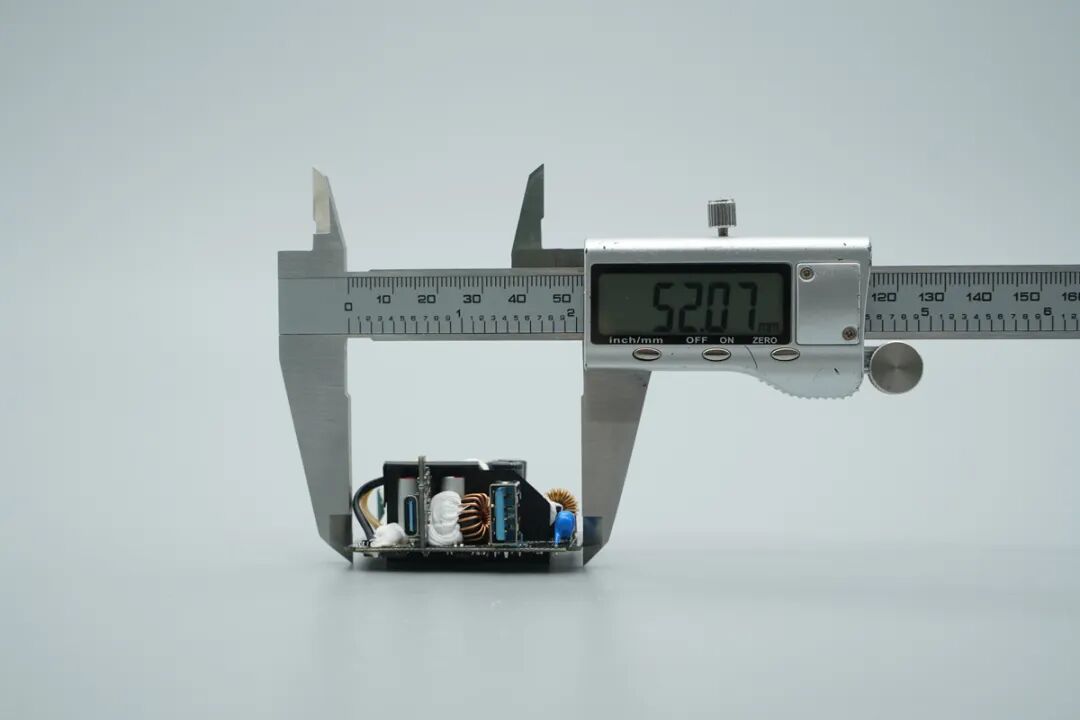

使用游标卡尺测得该PCBA模块的长度约为52.07mm。

拆解报告:公牛UFCS融合快充86面板图38

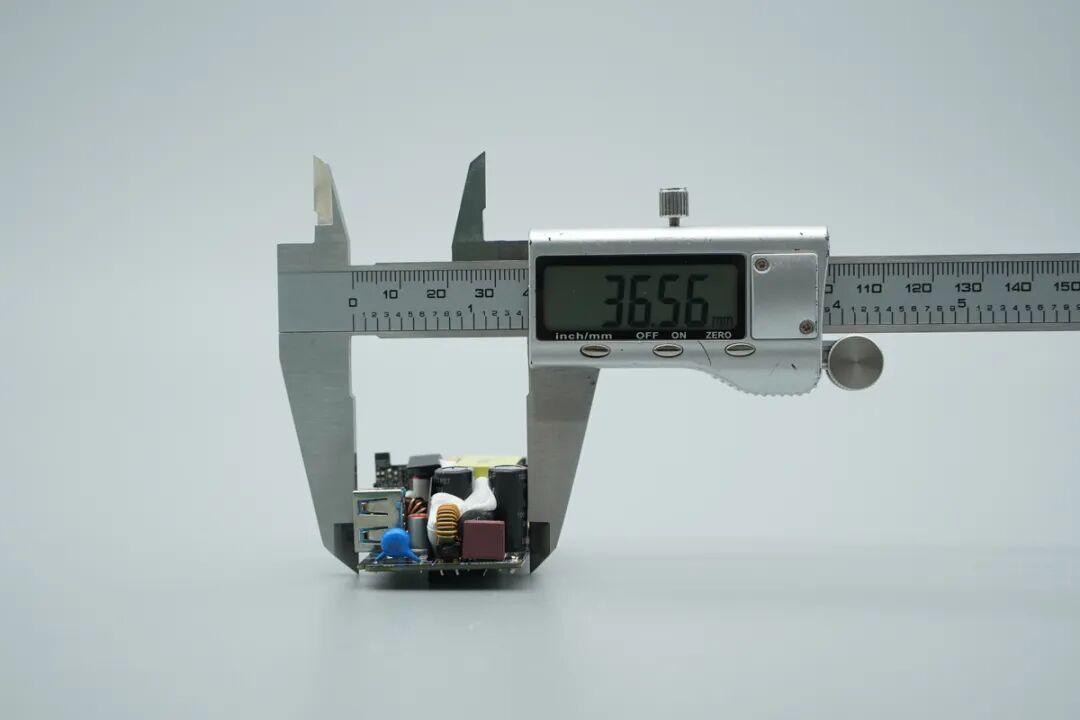

宽度约为36.56mm。

拆解报告:公牛UFCS融合快充86面板图39

厚度约为23.24mm。

拆解报告:公牛UFCS融合快充86面板图40

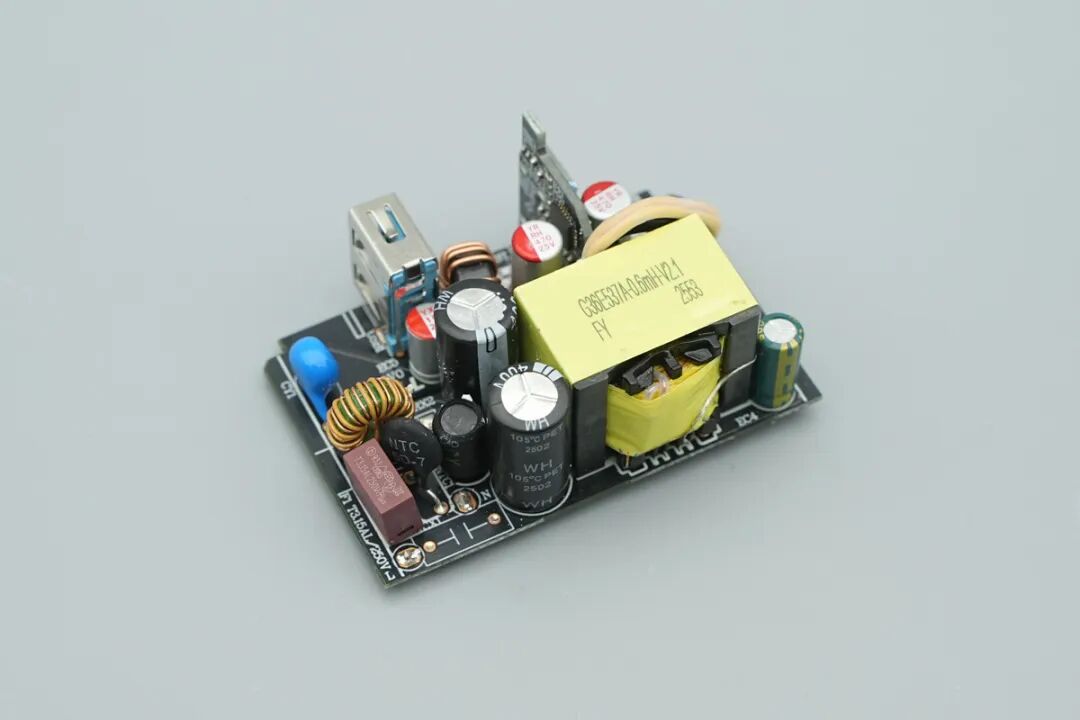

清理掉PCBA模块的导热白胶。

拆解报告:公牛UFCS融合快充86面板图41

PCBA正面元器件一览。可以看到左侧是输入EMI滤波及初级高压电解电容,中间是开关变压器,上方边缘是输出端的滤波电容与USB-A接口和USB-C输出小板

拆解报告:公牛UFCS融合快充86面板图42

PCBA背面整流桥、初次级主控芯片以及对应的功率器件。初次级之间开有隔离槽,保证安全。

拆解报告:公牛UFCS融合快充86面板图43

继续拆下USB-C输出小板。

拆解报告:公牛UFCS融合快充86面板图44

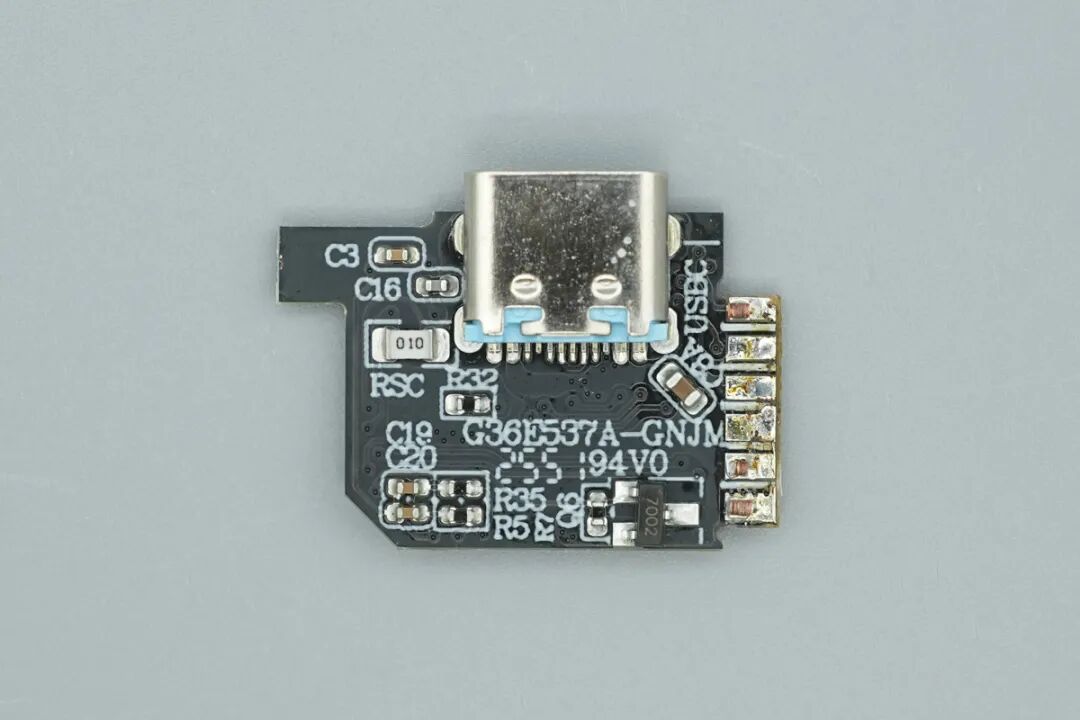

USB-C输出小板正面一览,带有一个USB-C母座。

拆解报告:公牛UFCS融合快充86面板图45

小板背面焊接了一颗协议芯片以及对应的VBUS开关管。

拆解报告:公牛UFCS融合快充86面板图46

USB-C接口母座特写,内部采用了浅蓝色胶芯设计

拆解报告:公牛UFCS融合快充86面板图47

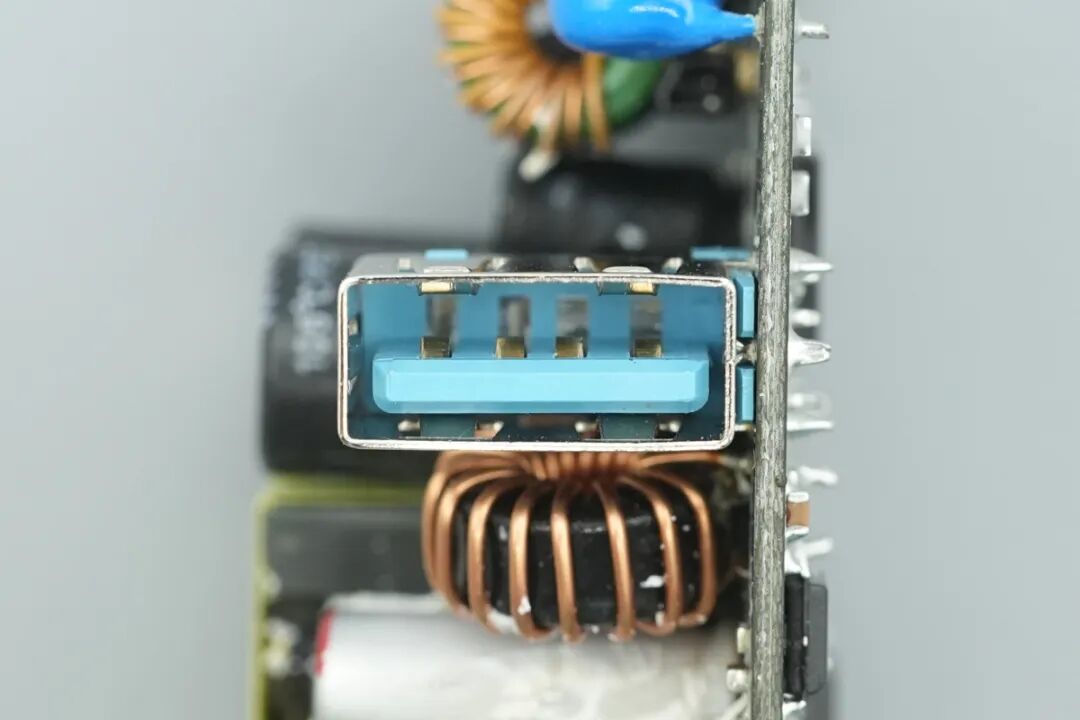

USB-A接口母座特写,内部同样采用了浅蓝色胶芯设计。

拆解报告:公牛UFCS融合快充86面板图48

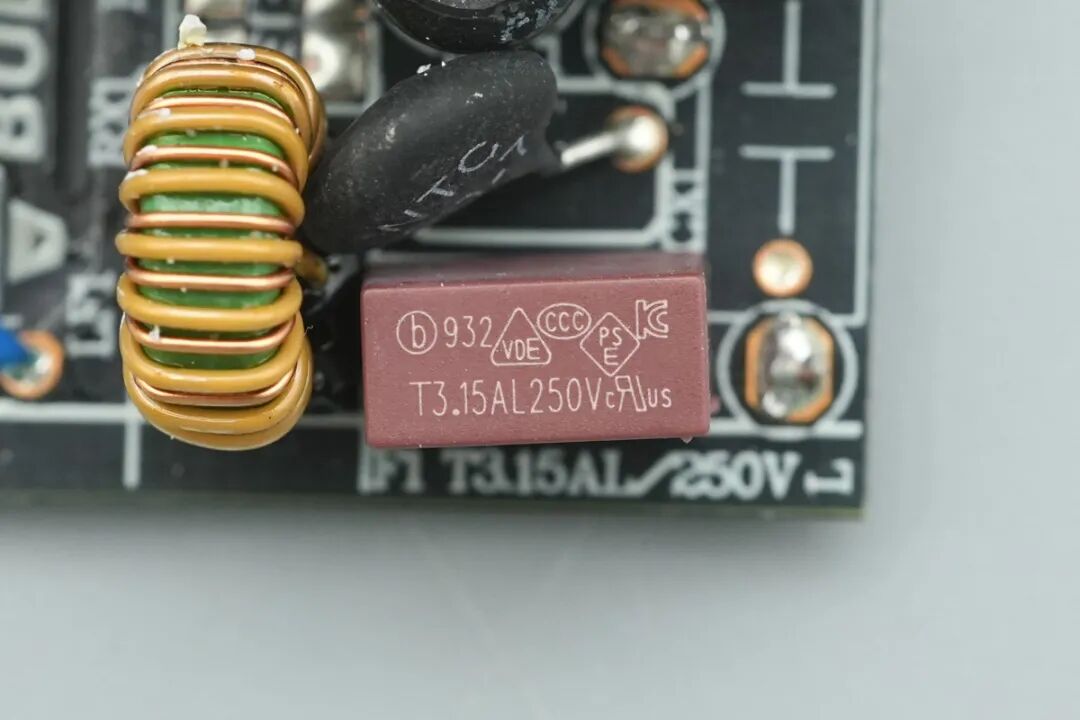

输入端延时保险丝特写。

拆解报告:公牛UFCS融合快充86面板图49

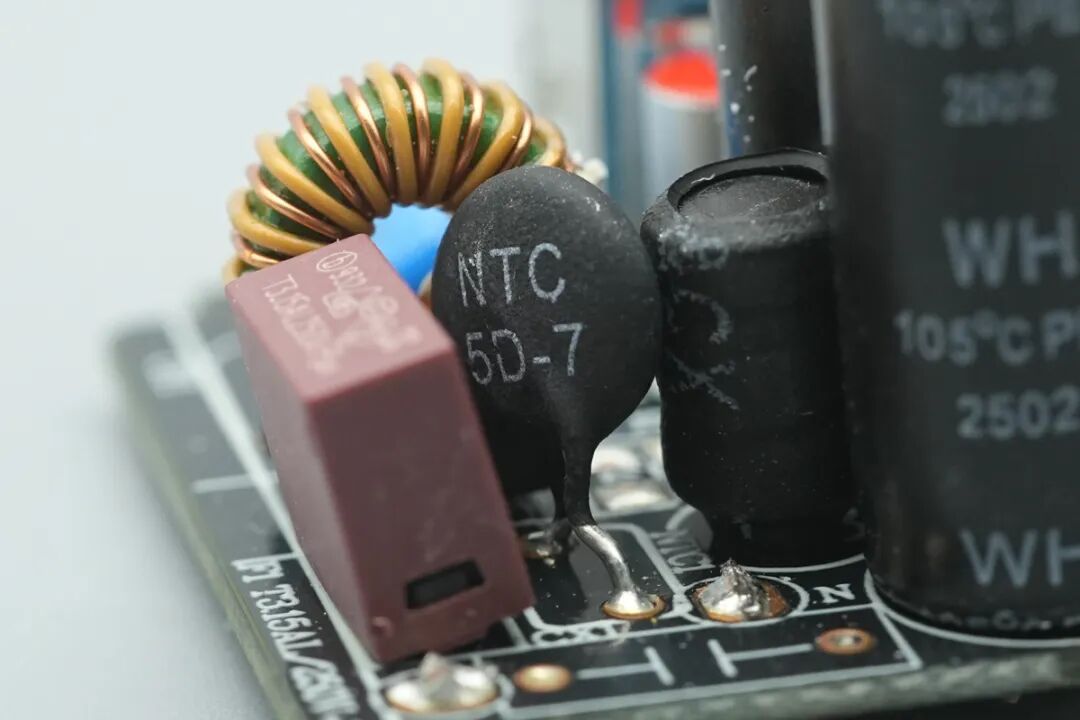

保险丝旁边是一颗NTC热敏电阻用于抑制插电瞬间的浪涌电流。

拆解报告:公牛UFCS融合快充86面板图50

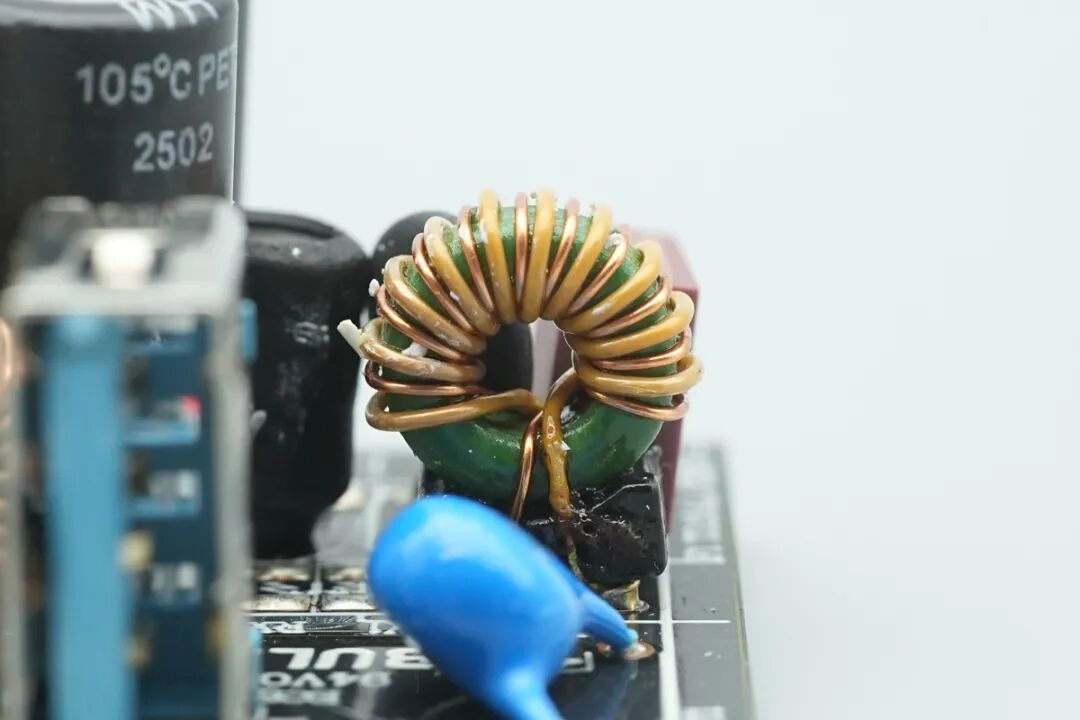

输入端的共模电感特写,用于滤除EMI干扰,一旁设有一颗Y电容

拆解报告:公牛UFCS融合快充86面板图51

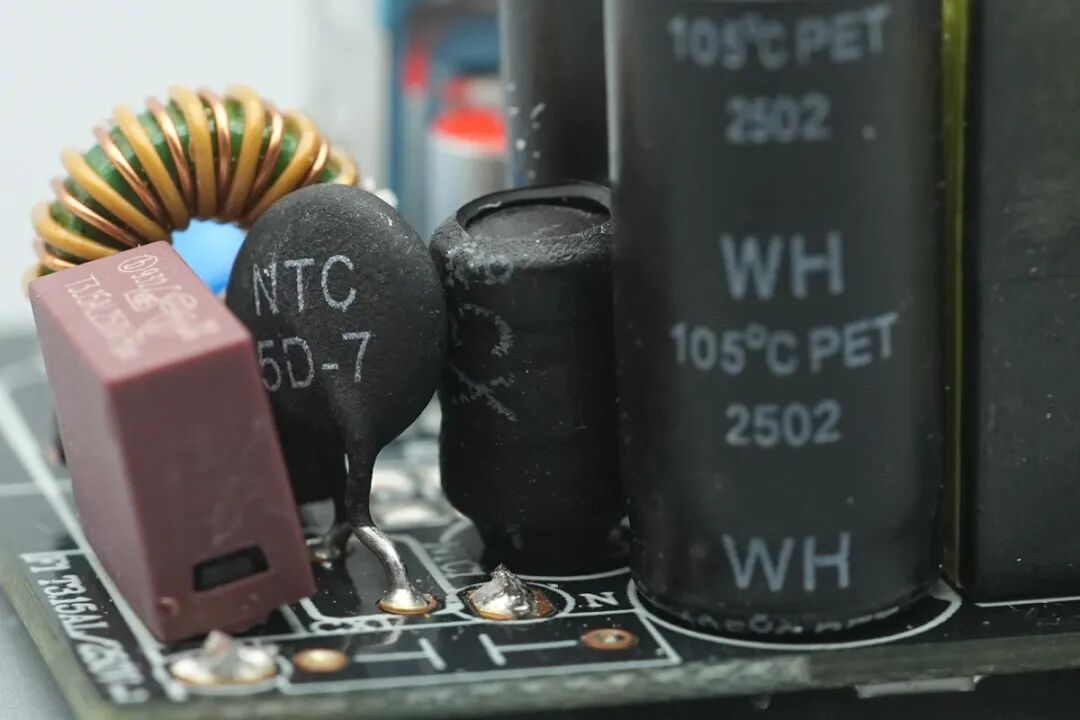

NTC热敏电阻旁设有一颗工字电感,外套热缩管绝缘

拆解报告:公牛UFCS融合快充86面板图52

初级侧的高压滤波电解电容来自JSH万京源两颗规格均为400V18μF。

拆解报告:公牛UFCS融合快充86面板图53

输入端的整流桥,型号FMB30M。

拆解报告:公牛UFCS融合快充86面板图54

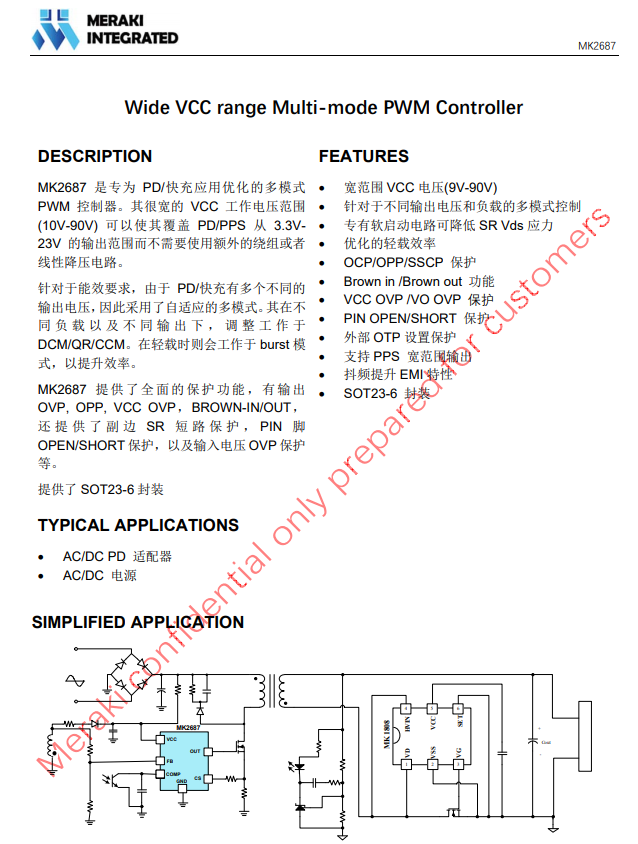

充电器主控芯片采用茂睿芯MK2687其110V Vcc耐压优化PD辅助供电设计,支持USB PD PPS 3.3V-20V的输出变化过程,无需额外的稳压电路。

相关阅读:

MK2687自主专利技术,能够显著降低开机时原副边功率管的电压尖峰,提高系统可靠性;MK2687是一款集成了多模式(CCM/DCM/QR)工作方式的PWM  IC,多段式的频率曲线,有效提高系统效率。

拆解报告:公牛UFCS融合快充86面板图55

MK2687提供了全面的保护功能,有输出OVP, OPP, VCC OVP,BROWN-IN/OUT, 还提供了副边SR短路保护, PIN脚OPEN/SHORT保护,以及输入电压OVP保护等。提供了SOT23-6封装。

拆解报告:公牛UFCS融合快充86面板图56

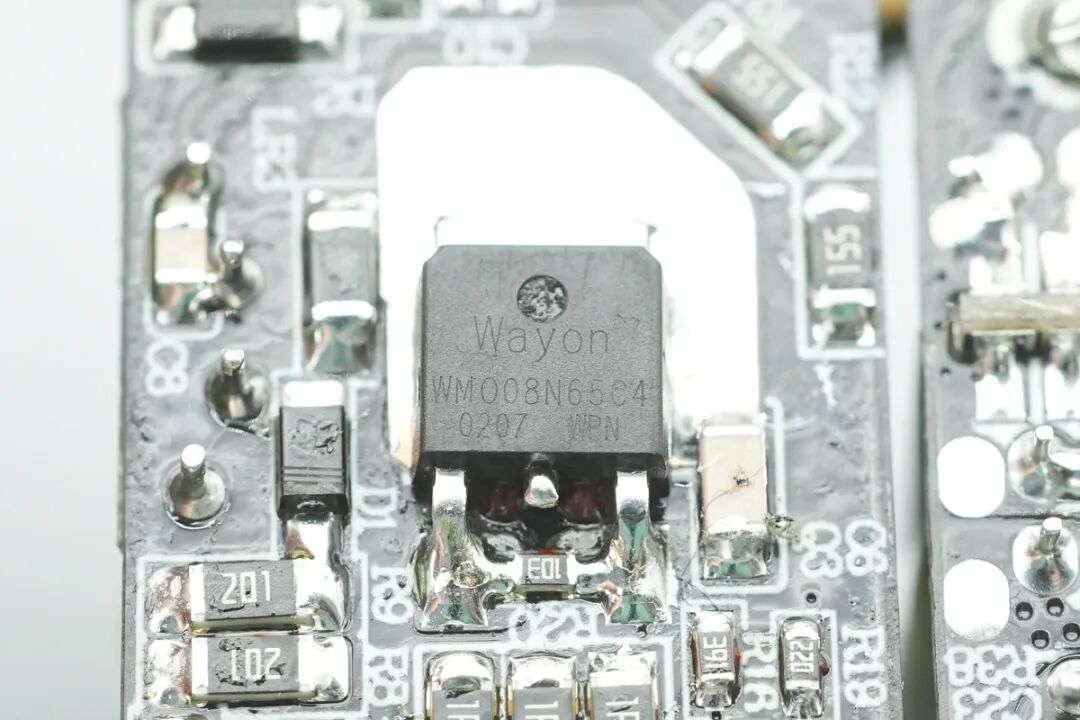

初级开关管同样来自Wayon维安,型号WM008N65C4,耐压650V。

拆解报告:公牛UFCS融合快充86面板图57

一颗主控芯片供电小电容来自YUNXING云星,规格为100V4.7μF。

拆解报告:公牛UFCS融合快充86面板图58

变压器特写,印有G36E537A-0.6mH-V2.1字样。

拆解报告:公牛UFCS融合快充86面板图59

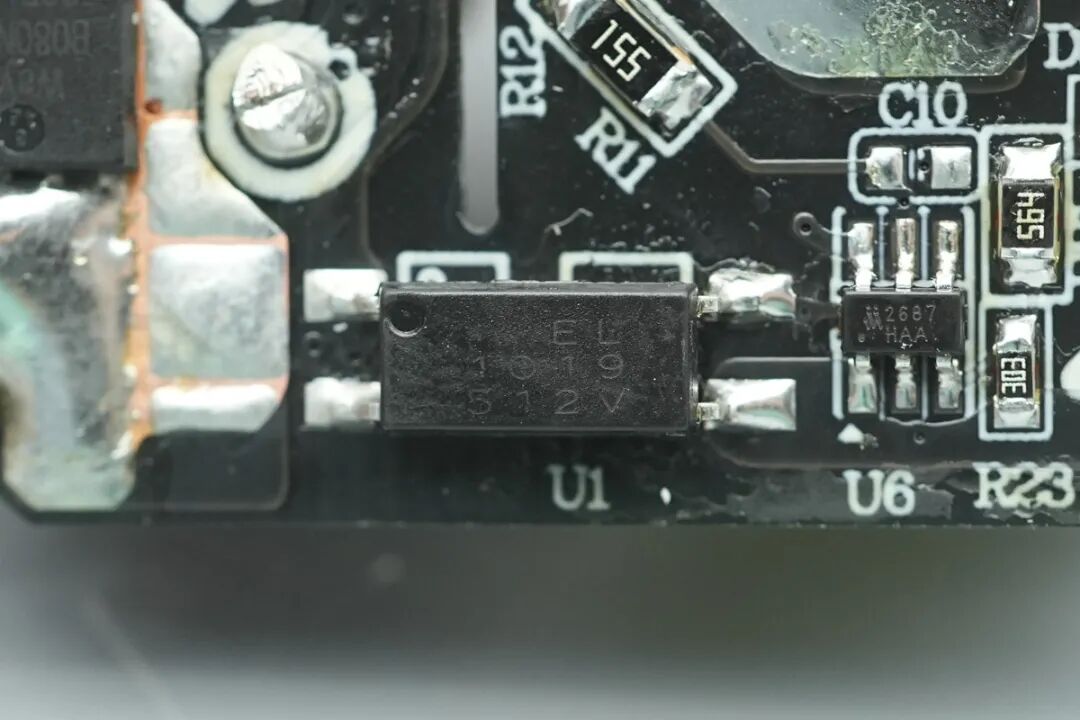

跨接在初次级之间的光耦,来自亿光,型号EL1019,用于输出电压反馈调节。

拆解报告:公牛UFCS融合快充86面板图60

同步整流控制器来自MERAKI茂睿芯,型号为MK91808H,是紧凑的适用于反激拓扑的同步整流控制器,兼容于CCM、DCM以及QR 工作模式。

该芯片使用自主知识产权的自供电技术为VCC供电,可以直接置于正端应用而无需辅助绕组。

相关阅读:

拆解报告:公牛UFCS融合快充86面板图61

同时,茂睿芯MK91808H的10nS的关断延时以及高达4A的下拉电流帮助系统可靠工作于CCM模式。

通过拥有自主知识产权的开通及关断机制,该芯片可以最大化外驱MOSFET的导通时间以获得尽可能高的效率,并且自主检测DCM振铃,防止误开通。

此外,MK91808H的GATE钳位机制也在起机前和起机过程中保护MOSFET不会误开通。

拆解报告:公牛UFCS融合快充86面板图62

次级同步整流管来自Wayon维安,型号B080N10L,耐压100V,导阻8mΩ,采用PDFN5060封装

拆解报告:公牛UFCS融合快充86面板图63

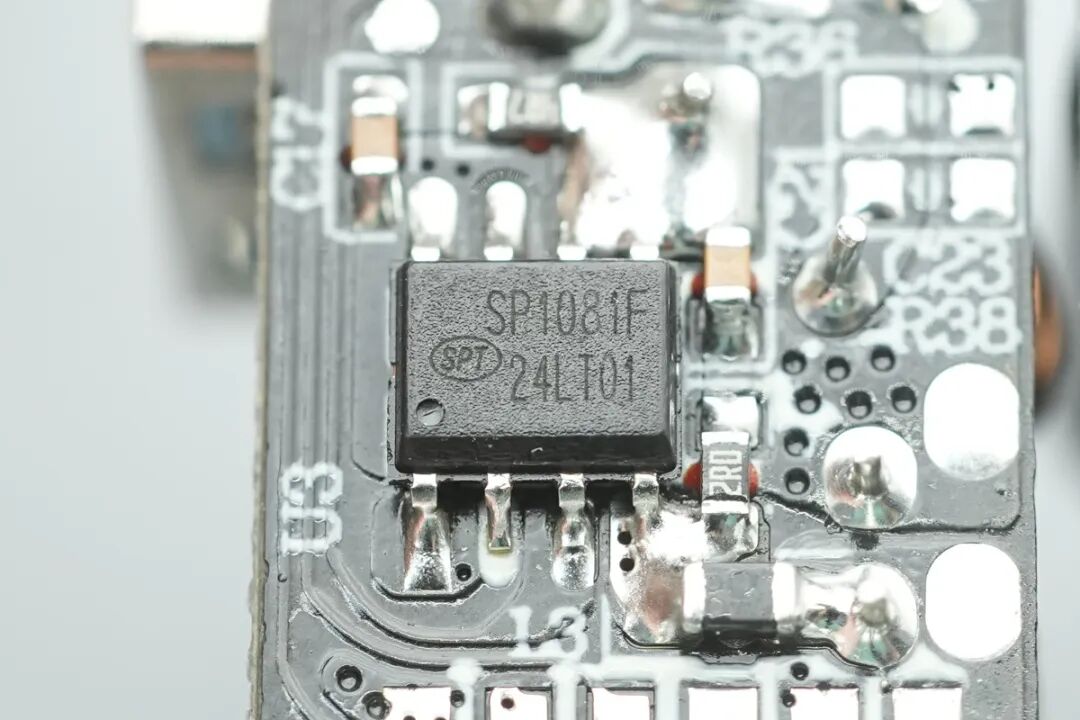

一颗同步降压芯片来自SPT硅动力,型号为SP1081F,采用SOP-8L封装,输出电流最高可达 3.1A专为4.5V~30V的宽泛电源电压工作范围而设计。

拆解报告:公牛UFCS融合快充86面板图64

协议芯片来自英集芯,型号IP2736U,是一款集成多种协议,用于USB端口的快充协议控制 IC。

相关阅读:

IP2736U支持包括USB TypeC DFP、PD2.0/PD3.1/PPS/EPR 28V,HVDCP QC5/4+/3+/3.0/2.0、FCP、SCP、AFC、SFCP、MTK PE+2.0/1.1、UFCS、Apple 2.4A、BC1.2 以及 SAMSUNG 2.0A 多种快充协议,为适配器、车充等单向输出应用提供完整的解决方案。

拆解报告:公牛UFCS融合快充86面板图65

英集芯IP2736U具备高集成度与丰富功能,在应用时仅需极少的外围器件,有效减小整体方案的尺寸,降低BOM成本。

拆解报告:公牛UFCS融合快充86面板图66

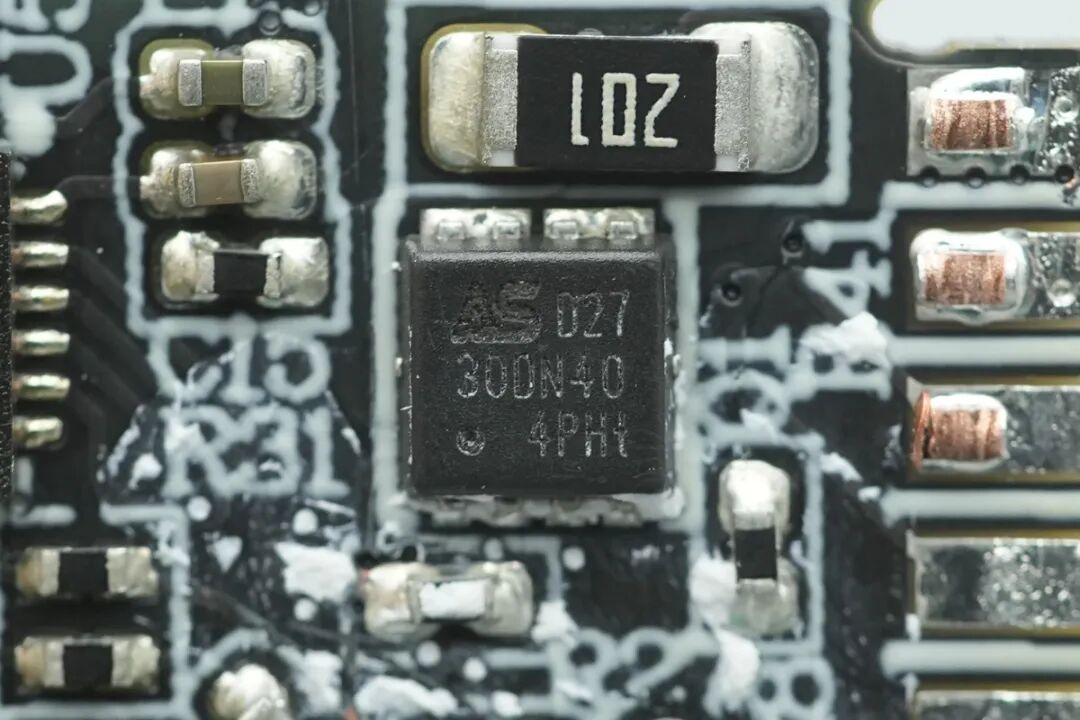

配合协议芯片的输出VBUS开关管来自ASDsemi安森徳型号ASDM30DN40E,双NMOS,耐压30V,导阻8mΩ

拆解报告:公牛UFCS融合快充86面板图67

主板次级侧的两颗输出滤波固态电容规格为25V 470μF

拆解报告:公牛UFCS融合快充86面板图68

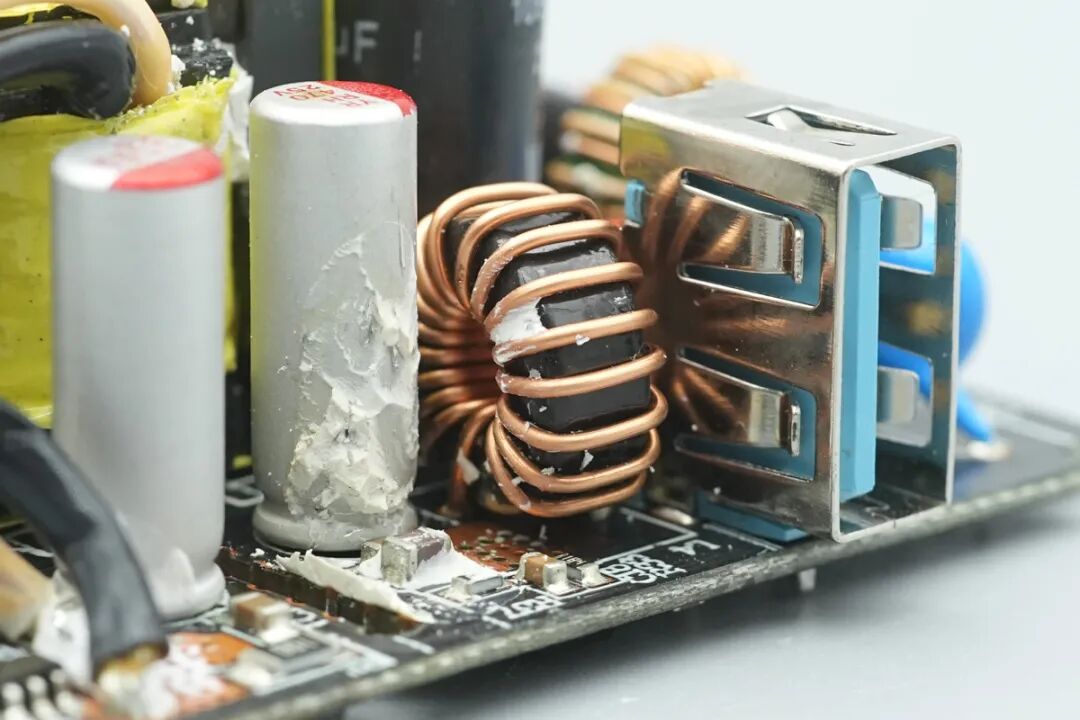

一颗降压电感。

拆解报告:公牛UFCS融合快充86面板图69

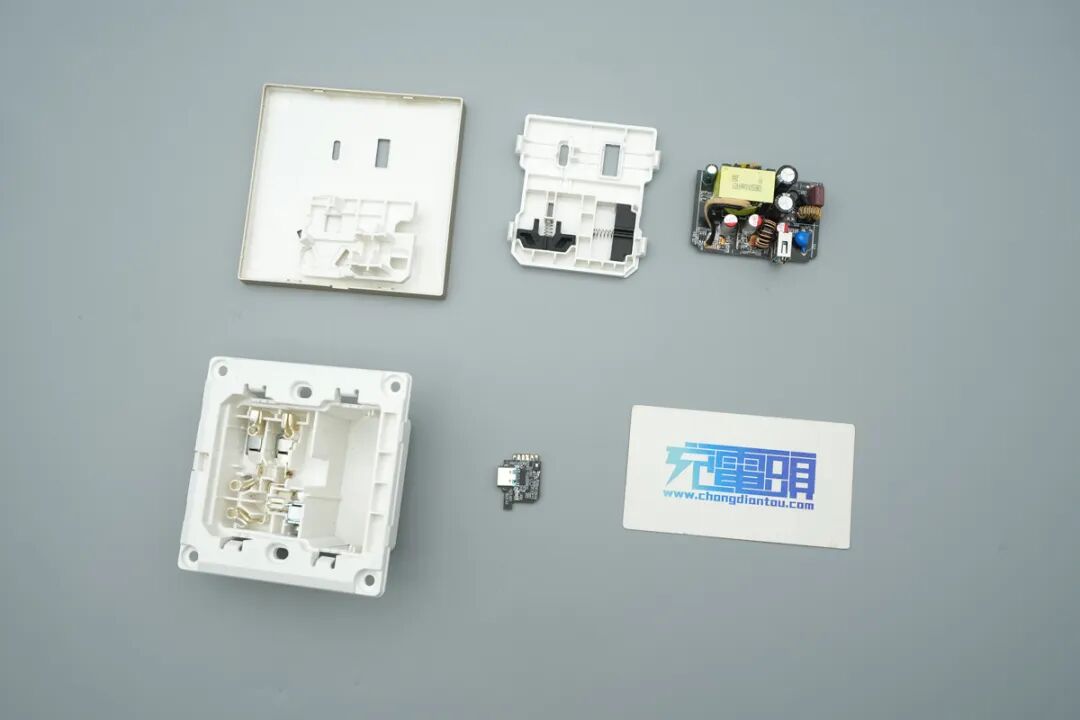

全部拆解完毕,来一张全家福。

充电头网总结

拆解报告:公牛UFCS融合快充86面板图70

最后附上产品的物料清单,方便大家查阅。

公牛30W UFCS融合快充86面板在AC插座部分采用了用料厚实的优质一体化黄铜导流带,并为所有的插孔内置了安全门设计,保障大电流传输的稳定性与日常防触电安全。

在快充模块方面,PCBA内部元器件排布极为紧凑,并在变压器、电容、电感等关键元器件周围注有大量白色导热胶,提升了整体结构的稳固性。

实际用料方面,初级侧采用了茂睿芯MK2687主控芯片次级同步整流部分则采用茂睿芯MK91808H控制器。

该面板搭载了硅动力SP1081F同步降压芯片以及英集芯协议芯片IP2736U,提供了全面、广泛的快充协议支持,涵盖了PD以及UFCS融合快充标准。

整体而言,公牛这款86型融合快充面板用料扎实,在满足用户传统AC交流用电需求的同时,凭借快充模块,提升了墙插的使用便利性。
