对于初学者朋友，您可以简单地把 EtherCAT 理解为一种"工业现场的快递网络"——主站是调度中心，从站是各个执行节点，数据报文像一列永不停止的高速列车，把所有节点的信息一站收集、一站下发。IgH EtherCAT Master 就是那个极度守时的调度中心，它运行在 Linux 内核空间，直接从驱动层收发报文，避免了用户态调度带来的不确定性。
在专业工程师眼里，IgH 的优点很直白：支持分布时钟（DC）、内核级主站与通用以太网驱动深度结合、丰富的命令行与 API。它的抖动水平，直接反映了整个实时系统的品质。而我们要做的，就是让这调度中心的"心跳"在这个平台上，达到高精度的规整。
2.1 项目配置一览
开发环境与硬件

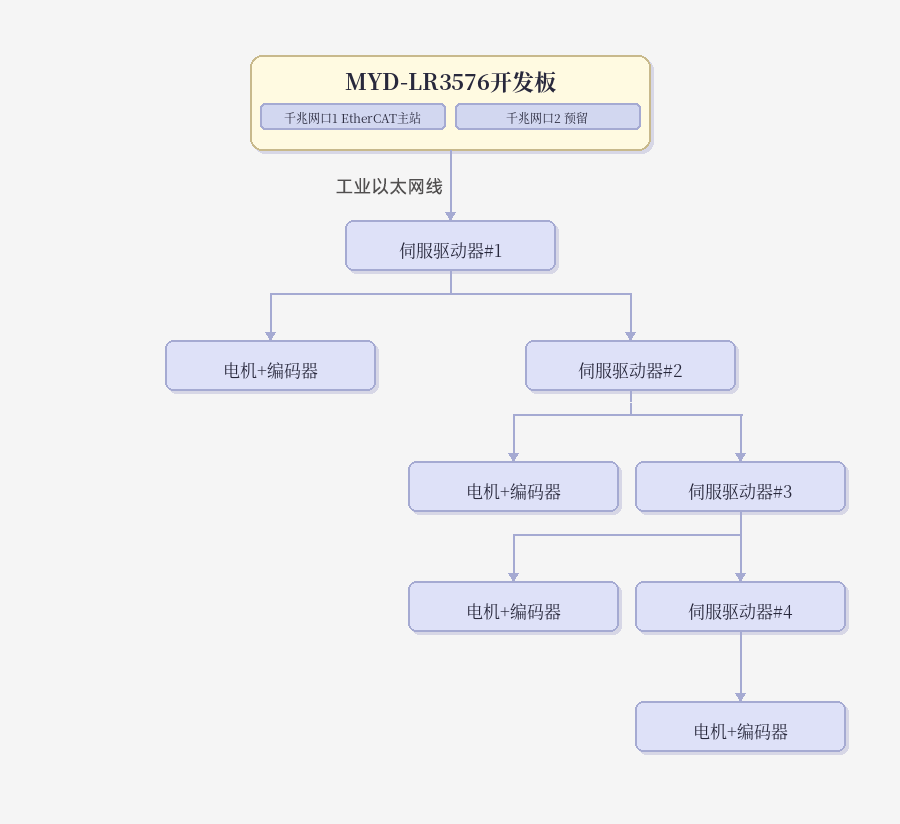

核心板：米尔 MYD-LR3576（RK3576，4×Cortex-A72 + 4×Cortex-A53，双千兆网口）
操作系统：buildroot，内核 6.1.118 打上 Preempt-RT 补丁 EtherCAT 主站：IgH EtherCAT Master 1.6.0 伺服与电机：4 台支持 EtherCAT 的 SV630N 伺服驱动器，搭配汇川 MS1H4 电机 测试工具：主站内部高精度时间戳
2.1.1 测试方法与统计口径
为了确保测试数据的可复现性和可信度，本节说明测试方法与统计口径：
抖动定义：本文中的周期抖动指实际周期时长相对目标周期的偏差（实际周期 − 目标周期），正负值分别表示周期超调和滞后。 统计方式：最大值、最小值、平均值基于原始采样数据直接计算，未剔除启动阶段数据，反映全周期真实表现。 测试时长：空载和压力测试每组连续运行 30 分钟以上，长时间拷机连续运行 12 小时。 测试负载：空载测试仅保留串口输出，关闭图形界面、SSH 服务和其他后台任务。压力测试通过 stress-ng 对非隔离核（0-6）施加 CPU 满载、内存读写和 IO 压力，同时用 hackbench 制造调度延迟。 从站配置：4 台 SV630N 伺服驱动器，每台配置标准 PDO 映射（控制字、状态字、目标位置/速度、实际位置/速度），DC 同步模式以第一个支持 DC 的从站为参考时钟。 测量方法：通过主站内部高精度时间戳记录每个周期起点，相邻周期起点的时间差即为实际周期时长。
2.2 空载测试：亚微秒级的精准心跳
我们把 EtherCAT 主站配置为 1 ms 周期同步速度模式，CPU 核 7 专供主站实时线程（isolcpus=7），内核锁内存、线程优先级提升至最高，系统除串口外无其他负载。连续运行半小时的周期抖动分布如下：
图： ec_stmmac.ko 1000Hz 空载周期抖动分布（最大 922ns，平均 22ns）
切换到更极限的 125 μs 周期同步位置模式（即每秒 8000 帧），电机在执行连续微步定位。得益于 DC 同步与驱动层精确时间标记，实测抖动依然控制在较低水平：
125 μs 空载（ec_stmmac.ko）：最大周期抖动 922 ns，平均抖动 22 ns，执行耗时 12.7 μs 125 μs 空载（ec_generic.ko）：极端抖动 ±11.7 μs，平均抖动 21.1 ns，执行耗时 26.4 μs，>1μs 尖峰仅 1 次（0.054%）
对于习惯 μs甚至ms级别抖动的传统方案而言，看到抖动进入亚微秒，意味着毫秒级的轨迹规划将拥有极干净的底层时钟基准，电机噪音更低，多轴同步更精准。
2.3 压力测试：加压验证系统繁忙时的实时表现
接下来我们测试压力模式下的设备实时情况。启动 stress-ng工具，对除隔离核以外的 0-6 核施加满负载压力（CPU 满载、内存轮番读写、文件系统疯狂 IO），同时用hackbench制造大量调度延迟。压力测试命令如下：
stress-ng -c 4 --io 2 --vm 1 --vm-bytes 256M --timeout 1000000s &即使在这种高负载的环境下，我们隔离核上的 EtherCAT 主站实时线程依然保持稳定：
1 ms 压力测试（ec_stmmac.ko）：最大周期抖动 1.63 μs，平均抖动 121 ns，>1μs 尖峰高达 283 次（11.58%） 1 ms 压力测试（ec_generic.ko）：极端抖动 ±33.7 μs，平均抖动 36.0 ns，>1μs 尖峰仅 5 次（0.21%） 125 μs 压力测试（ec_stmmac.ko）：最大周期抖动 1.30 μs，平均抖动 57 ns，>1μs 尖峰仅 1 次 125 μs 压力测试（ec_generic.ko）：极端抖动 ±43.5 μs，平均抖动 26.3 ns，>1μs 尖峰 10 次（0.55%）
图： ec_stmmac.ko 8000Hz 压力测试抖动分布（最大 1.30μs，平均 57ns）
ec_generic.ko 对比：相比之下，ec_generic.ko（通用驱动）在同等压力条件下虽然 >1μs 尖峰极少（1000Hz 仅 5 次），但极端抖动值可达 ±33.7 μs，说明其在高压场景下瞬时抖动幅度更大。而在 8000Hz 压力测试中，ec_generic 的极端抖动达到 ±43.5 μs，>1μs 尖峰 10 次，ec_stmmac 则仅有 1 次超过 1 μs 且极值控制在 ±1.30 μs，高频率下优势明显。

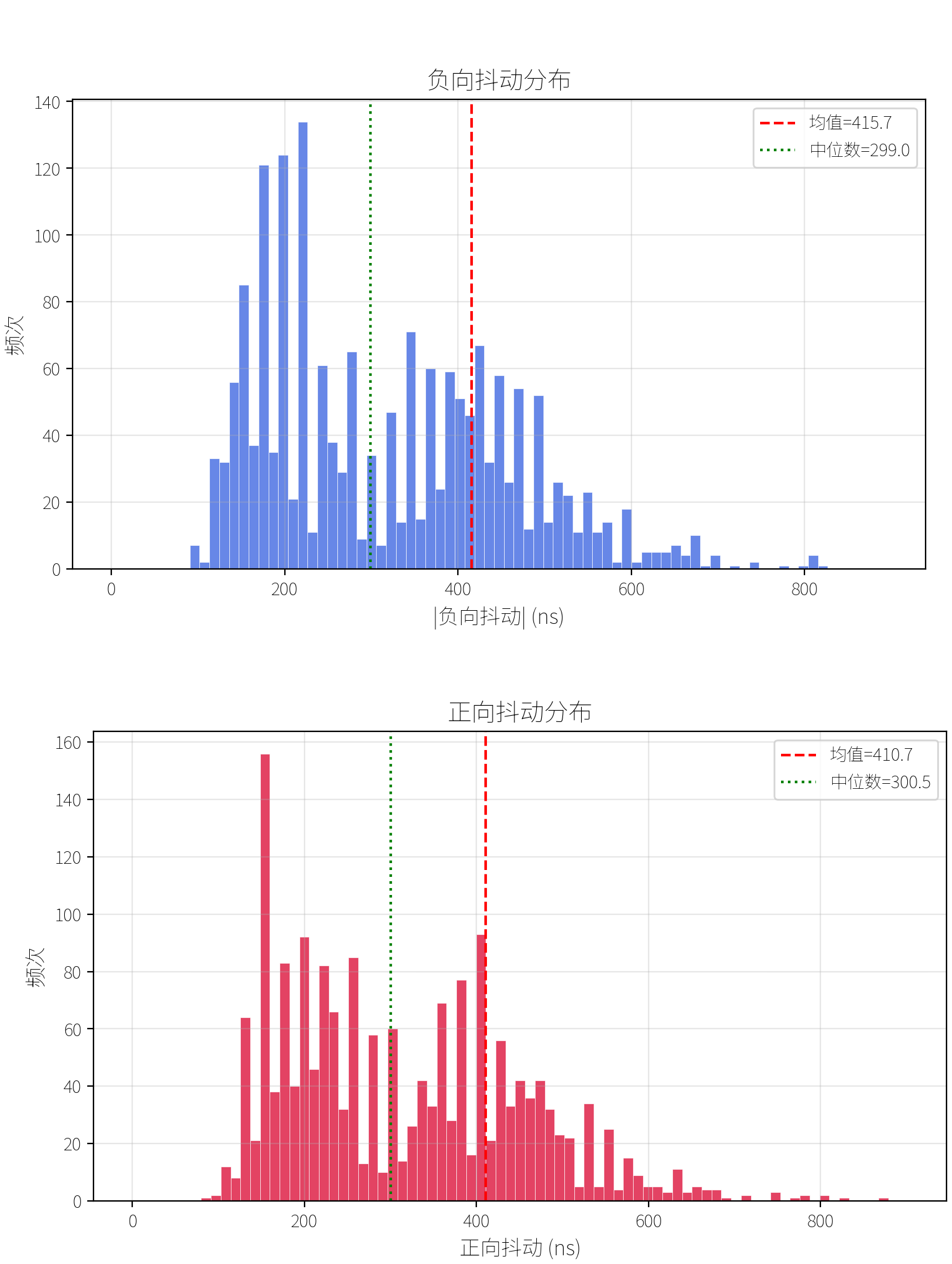

图： ec_generic.ko 8000Hz 压力测试抖动分布（极端 ±43.5μs，>1μs 仅10次）
图 ：满负载压力下的实时隔离示意 – 非隔离核满负荷，隔离核抖动仍保持在亚微秒级
2.4 长时间拷机：时间是最好的质检员
我们将 125 μs 周期位置模式连续运行 12 小时，确保车间日夜不关机场景下的可靠性。期间：

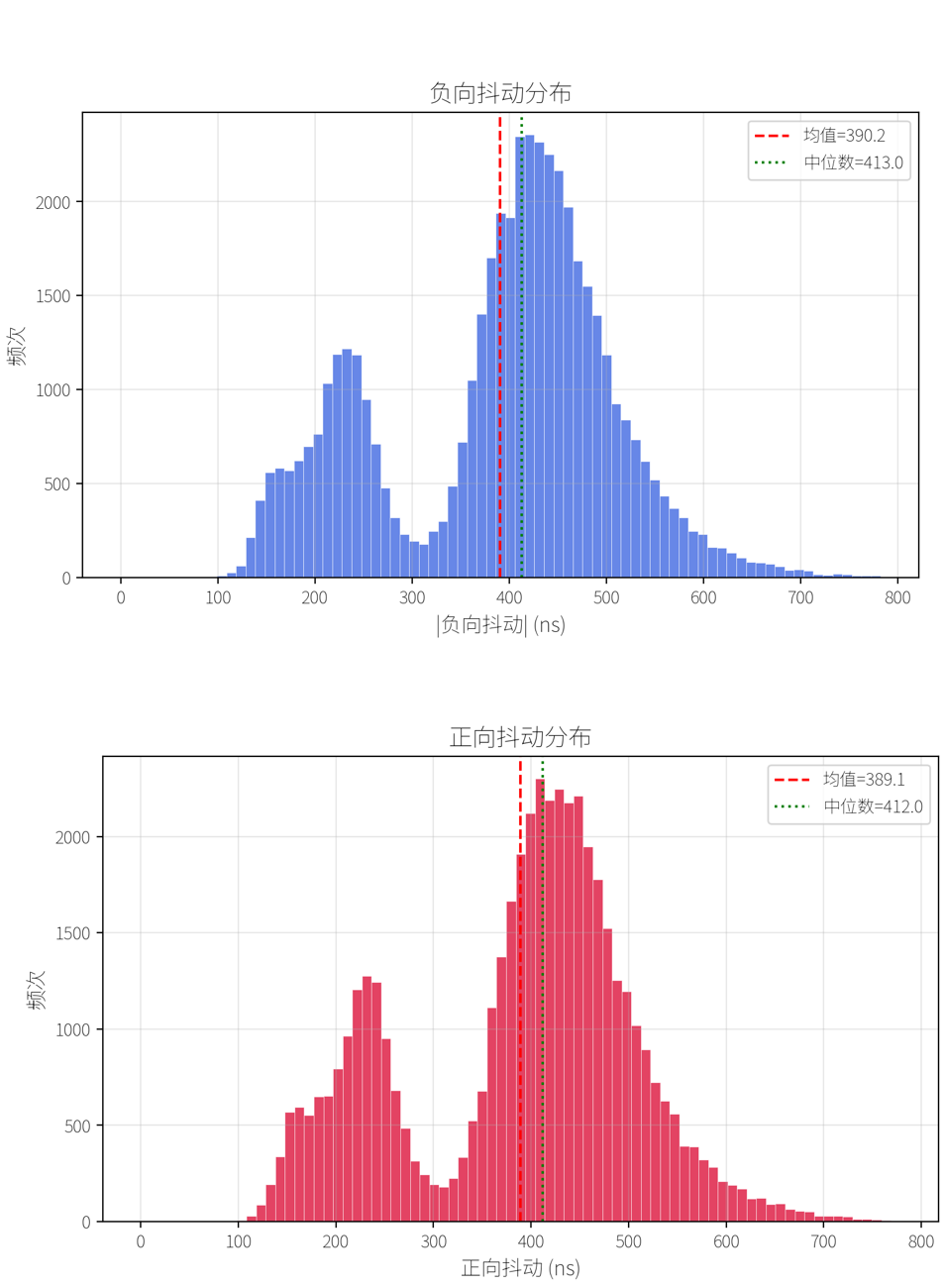

图： ec_stmmac.ko 8000Hz 长时间运行抖动分布（47512 条记录，最大 1.25μs）
0 丢帧，主站状态机未发生一次 OP 到 SAFEOP 的异常跳变 DC 时间漂移补偿稳定在 ±20 ns 以内 抖动统计与 1 小时测试高度吻合，无周期性尖峰或缓慢恶化现象
这证明整套方案不仅能跑，更可长期稳定运行，具备了从打样走向量产的底气。
这部分为专业工程师准备，拆解低抖动背后的技术骨架。
3.1 EtherCAT 驱动栈：专用驱动是关键
我们在 MYD-LR3576 上部署了 ec_stmmac.ko，这是专为 RK3576 的 STMMAC 千兆以太网控制器适配的实时驱动。EtherCAT 主站需要精确控制网卡的数据收发时机，标准 Linux 网卡驱动使用中断驱动模型，其响应时间受内核调度器影响，无法满足 EtherCAT 周期性通信（通常 1ms 甚至更短）的确定性要求。ec_stmmac.ko在原有通用 MAC 驱动基础上，针对 Preempt-RT 内核做了 NAPI 调度优化，并开启了硬件时间戳（HW Timestamp），确保报文收发流程中的时间标记和中断处理延迟降至最低。
相比之下，ec_generic.ko 作为通用 IgH 网卡驱动，适用于大多数标准以太网控制器，兼容性好但执行效率较低（1000Hz 下耗时 32.3 μs，是 ec_stmmac 的近 3 倍），且极端抖动幅度更大。

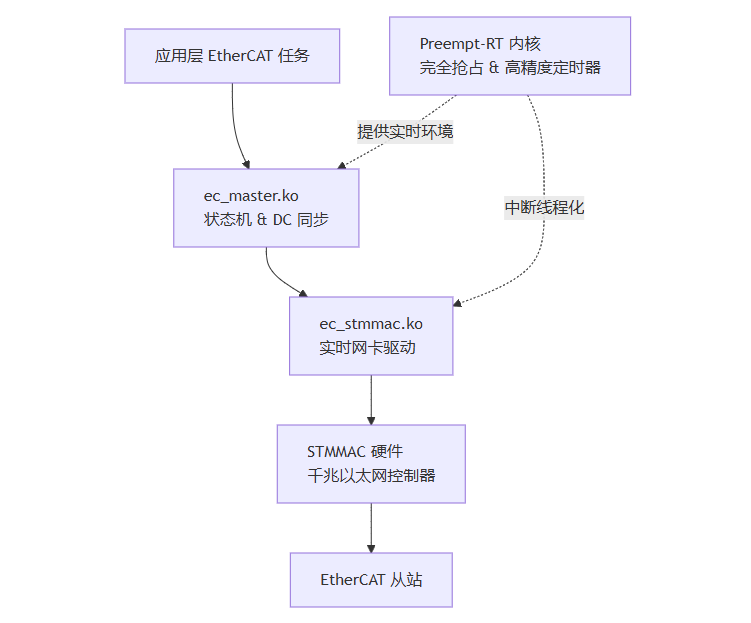

图 ：IgH 驱动栈与 Preempt-RT 内核的关系
3.2 内核：Preempt-RT + 精调配置
内核版本：6.1.118-rt36，启用了完全内核抢占（CONFIG_PREEMPT_RT） 关键配置项：
CONFIG_HZ=1000（提高内核定时器精度）CONFIG_HIGH_RES_TIMERS=y，CONFIG_NO_HZ_FULL=y（针对隔离核关闭无干扰时钟）CONFIG_CPU_ISOLATION=y
bootargs 配置： isolcpus=7 rcu_nocbs=7 nohz_full=7 irqaffinity=0-6
3.3 应用层代码的"护身符"
在应用程序启动时，我们做了四件事确保实时线程不被打扰：
内存锁定：调用 mlockall(MCL_CURRENT | MCL_FUTURE)，避免缺页导致延迟。线程优先级：将 EtherCAT 主站循环线程设置为 SCHED_FIFO，优先级 99。CPU 亲和性：将实时线程与日志、监控等非实时线程物理隔开，实时线程绑定在隔离核 7，其余线程限定在核 0-6。 DC 同步配置：激活主站的分布式时钟，以第一个支持 DC 的从站作为参考时钟，补偿静态漂移，并将周期任务与 DC 信号对齐，确保数据交换窗口精确同步。
基于 RK3576 的出色算力（内置 6 TOPS NPU）和双千兆以太网，这套 EtherCAT 主站方案不仅能满足 32 轴甚至更多轴的微秒级同步控制，还可无缝融入边缘 AI 推理。想象一下，同一块板子上，隔离核驱动 125 μs 高精度运动控制，其余核运行视觉抓拍与缺陷检测，这种"运动+视觉"实时一体化架构，将彻底简化产线控制器设计，为柔性制造、协作机器人等领域带来质的飞跃。
米尔 MYD-LR3576 开发板完备的接口和工业级温度范围，让其本身即可作为量产核心板直接嵌入设备，大大缩短产品上市周期。
最后，分享几点实操经验，帮您少走弯路：
中断亲和性不可马虎：不仅要隔离 CPU，还需通过 /proc/irq/*/smp_affinity将千兆网口中断绑定到非隔离核，否则隔离核会被频繁唤醒。实时驱动选择：通用网卡驱动在 RT 内核下可能出现锁反转，务必使用适配的 ec_stmmac驱动，若遇丢帧首先检查 DMA 缓冲区大小与中断合并设置。DC 时钟的冷启动驯服：刚进入 OP 状态时，驱动系统漂移补偿需要数秒收敛，建议在应用层检测 DC 稳定标志后再开始严格同步的运动指令。 监控而不打扰：将实时数据通过共享内存传递到非 RT 核，由非实时核负责存储或网络上报，避免直接 printf或写磁盘引起千奇百怪的延迟。
本文同时对 ec_generic.ko（通用 IgH 驱动）和 ec_stmmac.ko（DWMAC 专用驱动）进行了全面的周期抖动对比测试，关键对比数据如下：
选型场景推荐
推荐使用 ec_generic.ko 的场景：
系统存在 CPU 压力负载 — 压力下 >1μs 尖峰仅 5 次，优于 ec_stmmac 的 283 次 运行频率较低（~1000Hz）— 执行耗时不是瓶颈，抗干扰能力更有价值 不能容忍偶发性大抖动中断控制流程 — 虽最大抖动大但概率极低 使用独立 PCIe 网卡（IGB/IGC）而非 DWMAC 内置 MAC
系统 CPU 资源充裕、无压力干扰 — 抖动低至 922ns，执行耗时仅 11μs 高频率运行（≥8000Hz）— 执行耗时优势明显，压力下表现反而更优 长时间不间断运行 — 经测试 47512 条记录仅 10 次微小超限 对执行效率有较高要求 — 每周期可节省约 20μs CPU 时间
基于 MYD-LR3576 的 RK3576 平台，结合 Linux Preempt-RT 实时内核和 IgH EtherCAT Master，可构建具备工业实时控制能力的 EtherCAT 主站方案。在本测试条件下，该方案能够稳定运行 1 ms 和 125 μs 控制周期，并在长时间测试中保持主站状态稳定。其中，ec_stmmac.ko 专用驱动在执行耗时和高频周期场景下优势更明显，适合对 8000 Hz 等高控制周期有要求的应用；ec_generic.ko 通用驱动兼容性更好，适合快速验证和通用网卡场景。实际项目中应结合周期频率、极端抖动容忍度和开发维护成本进行选型。
