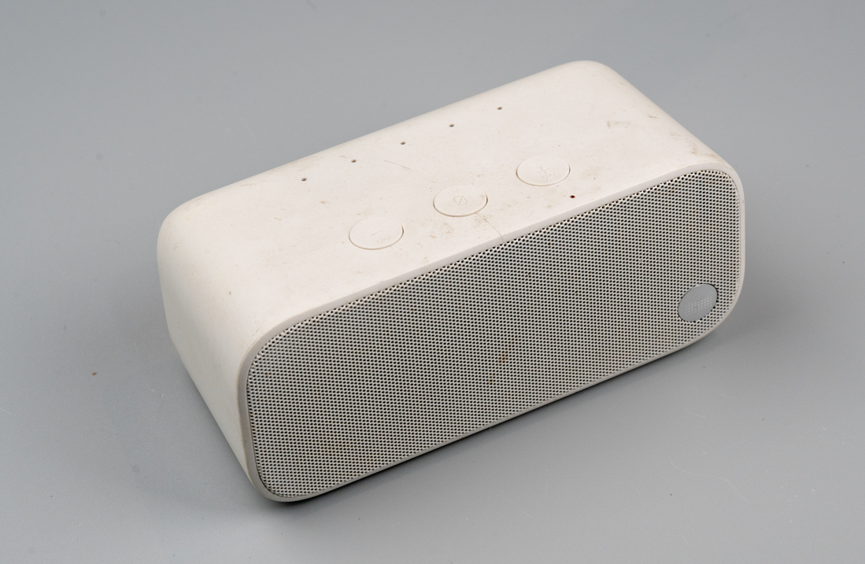

今天来盘一下这款天猫精灵。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图2

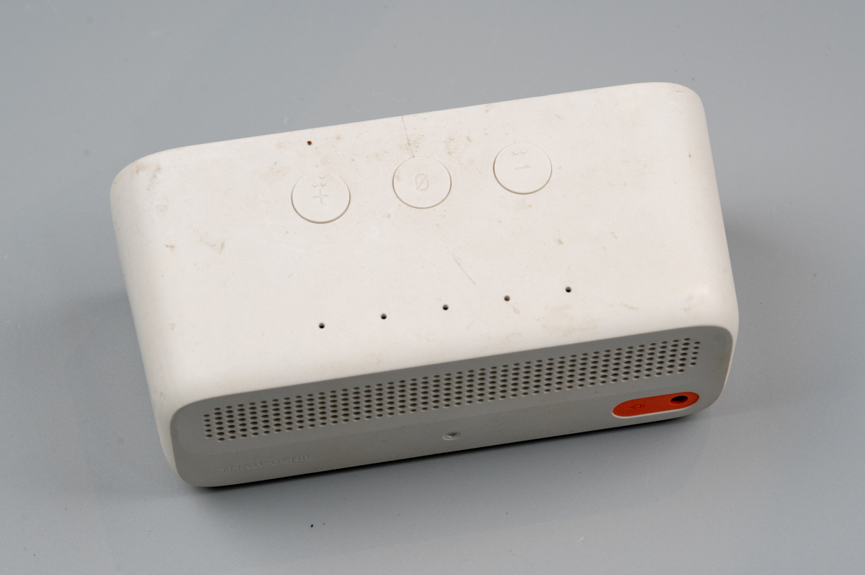

它顶部有三个按键,分别是音量+、音量-、语音。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图3

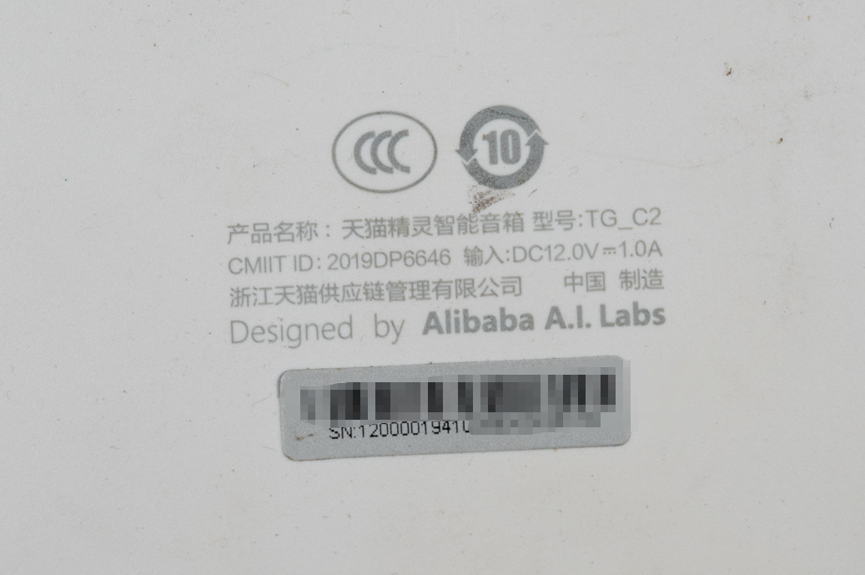

3C认证标识。型号是TG_C2,供电是12V直流电。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图4

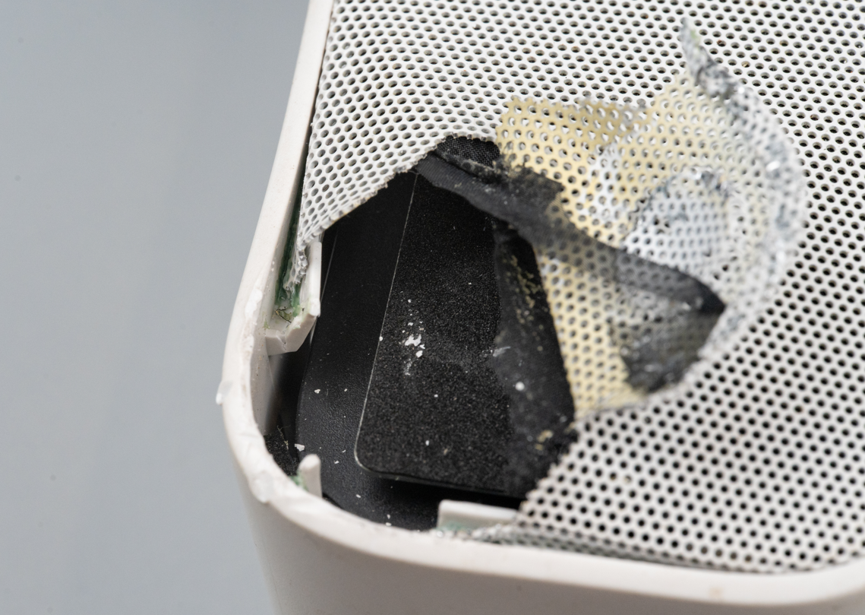

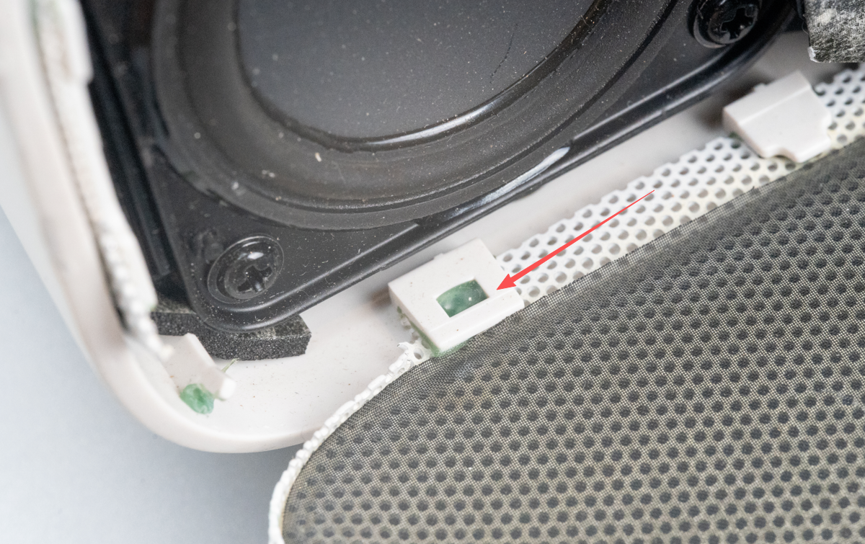

这玩意拆解太难了,本来打算装个逼做个无损拆解,结果发现只能从前面的金属网拆解,而且这个金属网是卡扣加胶的形式,所以臣妾完全做不到无损拆解啊。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图5
这个卡扣加滴胶的方式,估计加热可能能解决,但是我有点上火了,迫不及待地暴力拆解了。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图6

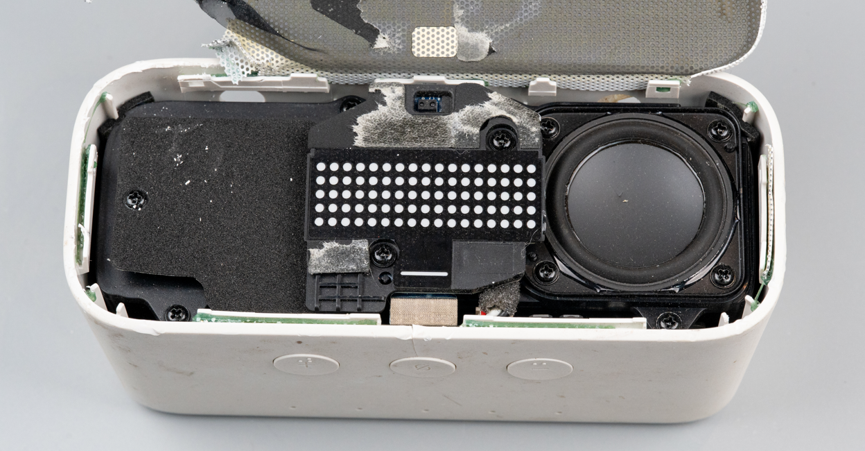

映入眼帘的是一个点阵屏,分辨率为5x17
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图7
这个点阵屏的电路板背面加了一个散热金属片。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图8

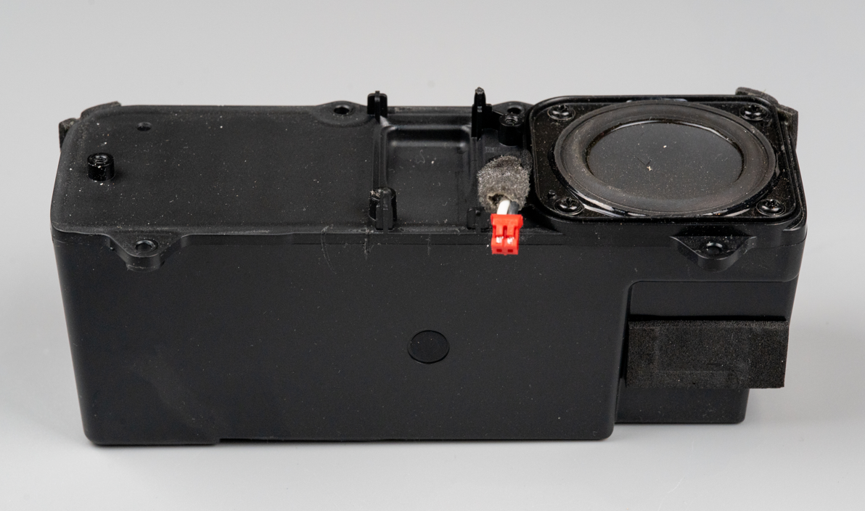

黑色的是音响的谐振腔。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图9
这个谐振腔的尺寸不小,满打满算刚好可以塞进这个外壳里,塞得满满当当的。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图10

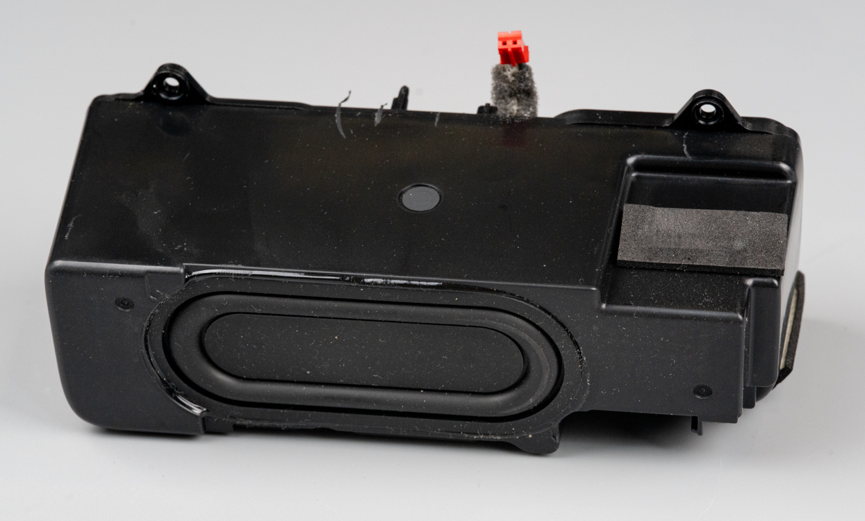

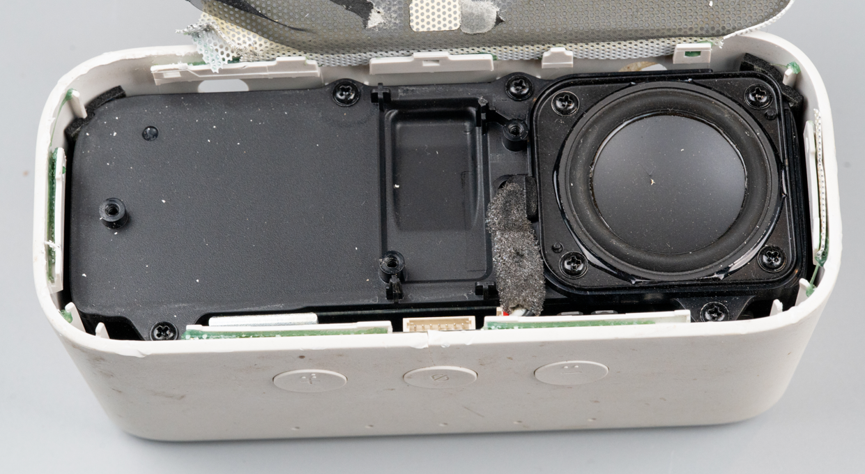

里面只有一个喇叭。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图11
但是底部还有一个震动膜。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图12

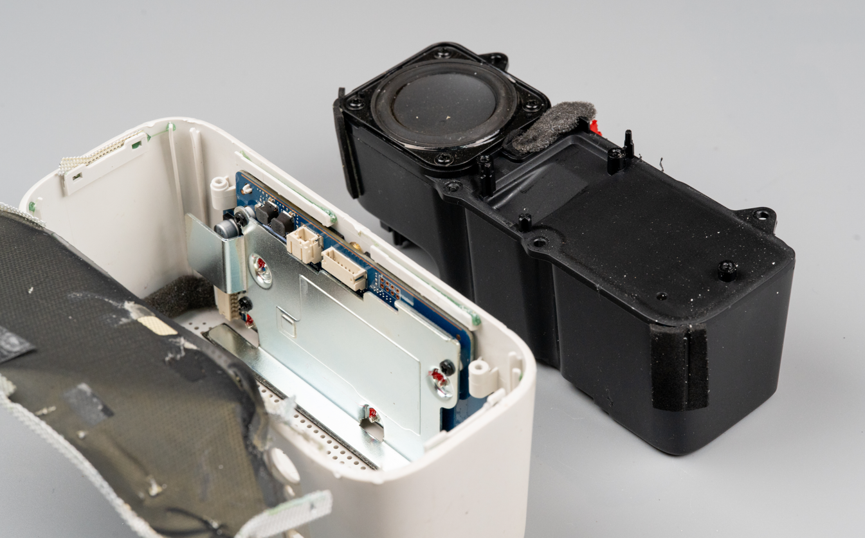

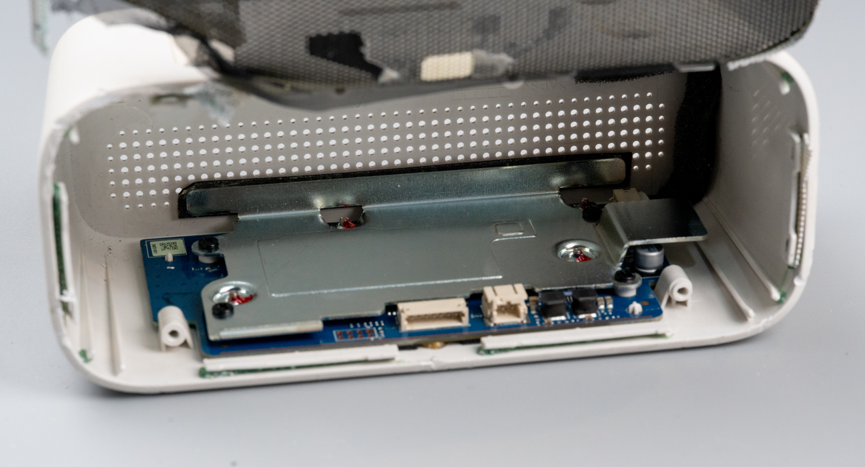

这个天猫精灵的主板被可怜兮兮的安排在了外壳顶部。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图13

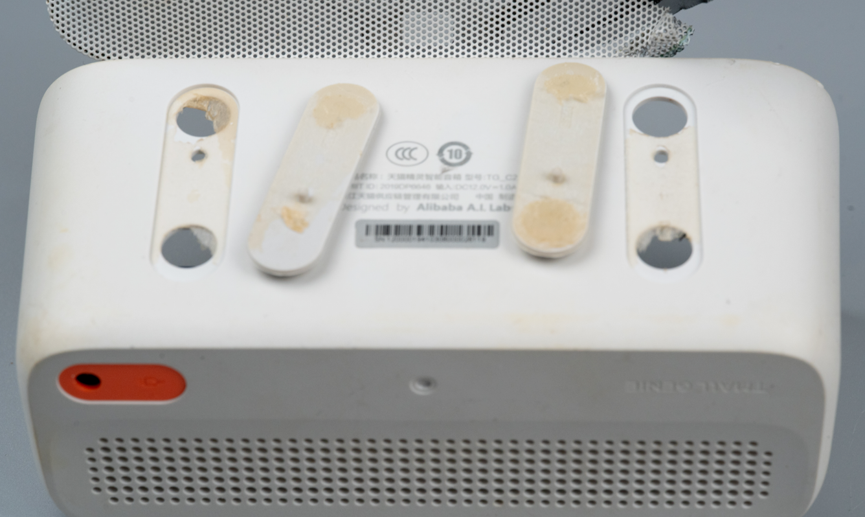

通过底座胶条下面的这四个孔伸进螺丝刀,刚好可以拆掉主板上的螺丝。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图14

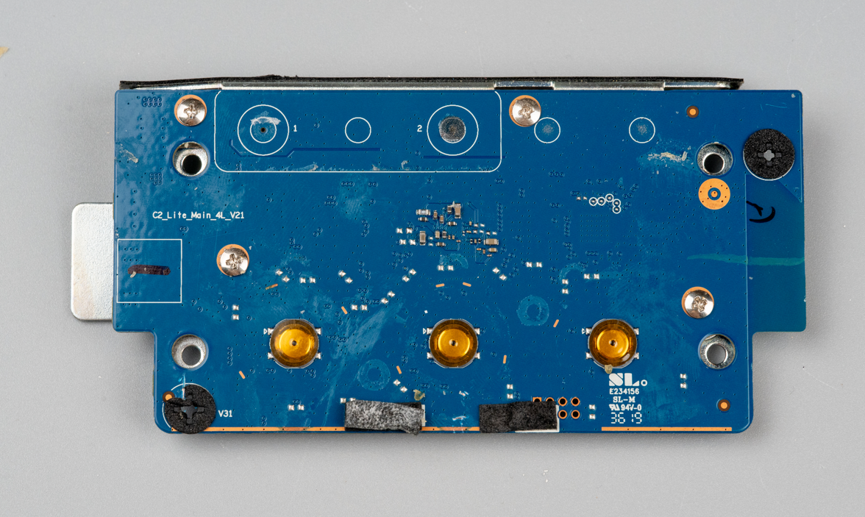

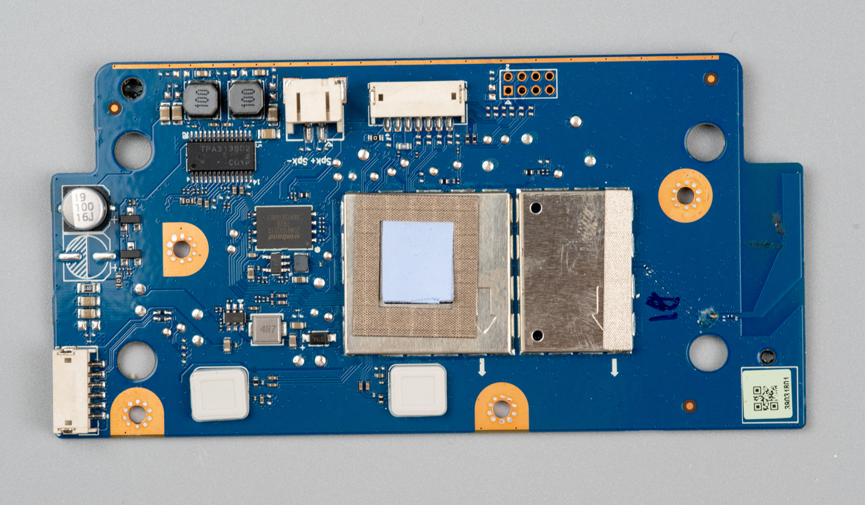

这是主板背面。有三个按键。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图15

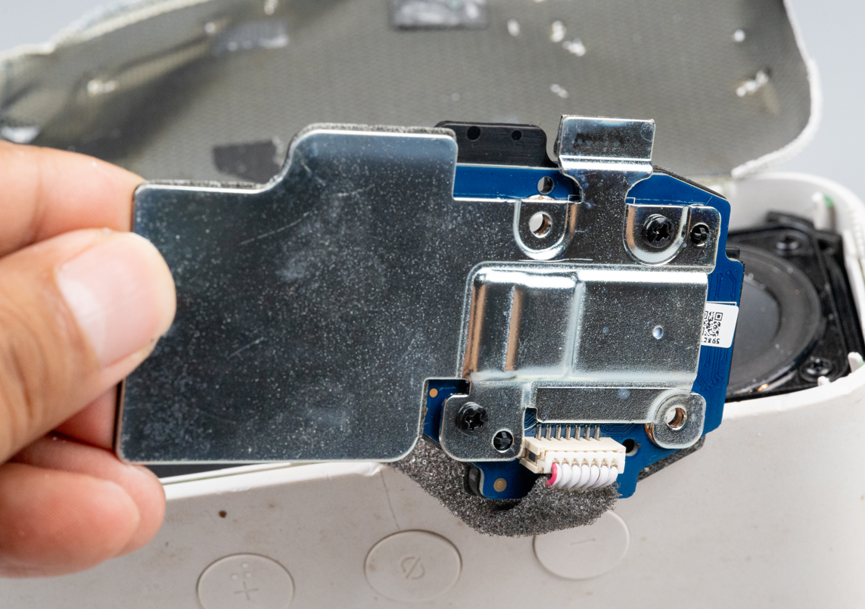

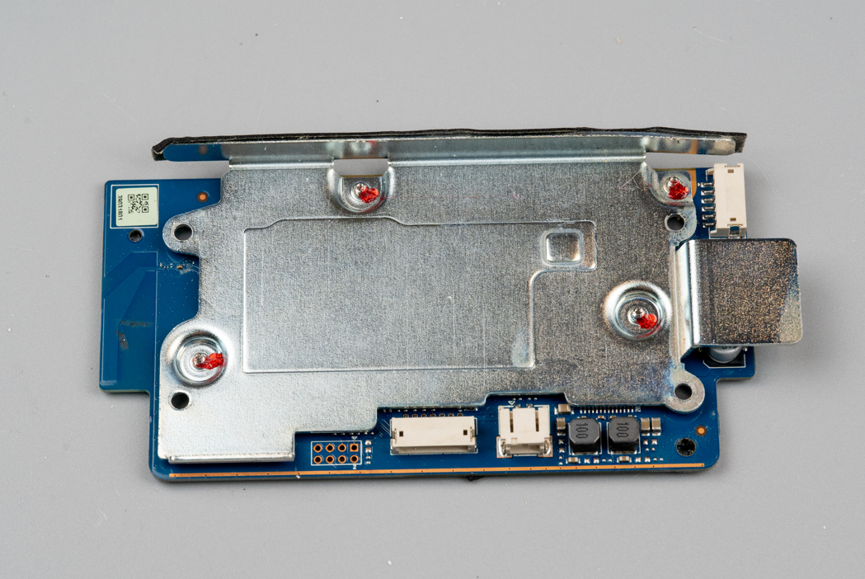

电路板背面有一个很大的金属片,一方面是固定,一方面可以散热。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图16
去掉金属片之后,可以看到板子比较简单。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图17

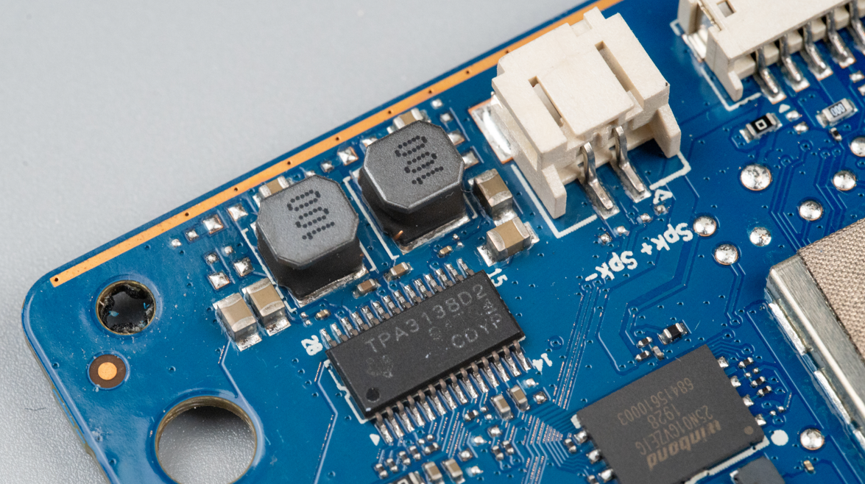

喇叭驱动采用了TPA3138D2PWPR。这是一个10W 立体声、18.5W 单声道、3.5V 14.4V、模拟输入D类音频放大器。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图18

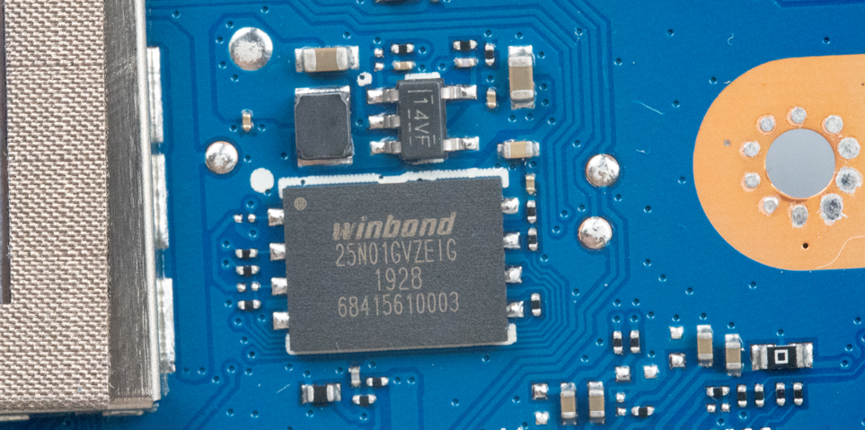

板子上还放了一个华邦的W25N01GVZEIG,这是一个1Gbit容量的NAND Flash芯片,众所周知现在存储价格比较高,前几天刚诞生的A股市值之王就是做存储的。那么这个W25N01GVZEIG现在值多少钱呢?
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图19

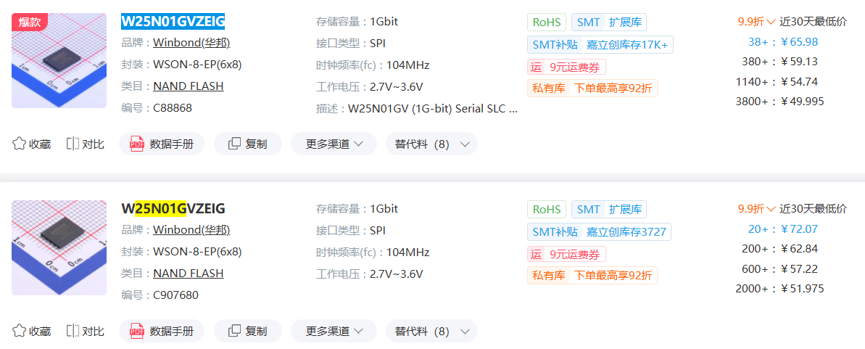

我去立创搜了一下,发现大概在50左右。之前这个价格应该在10块以内可以拿下的。看来今天的拆解已经值回票价,我可以把这个Flash吹下来焊接到我的穿越机飞控上。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图20

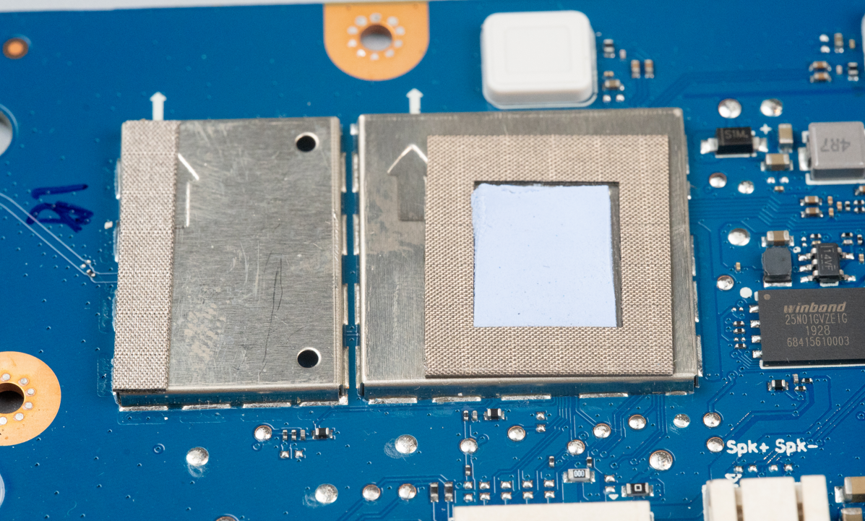

板子上有两个屏蔽壳,其中左边的屏蔽壳底部引出了天线走线,说明这个屏蔽壳下面是射频相关的电路,而右边这个很显然就是主控芯片了。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图21

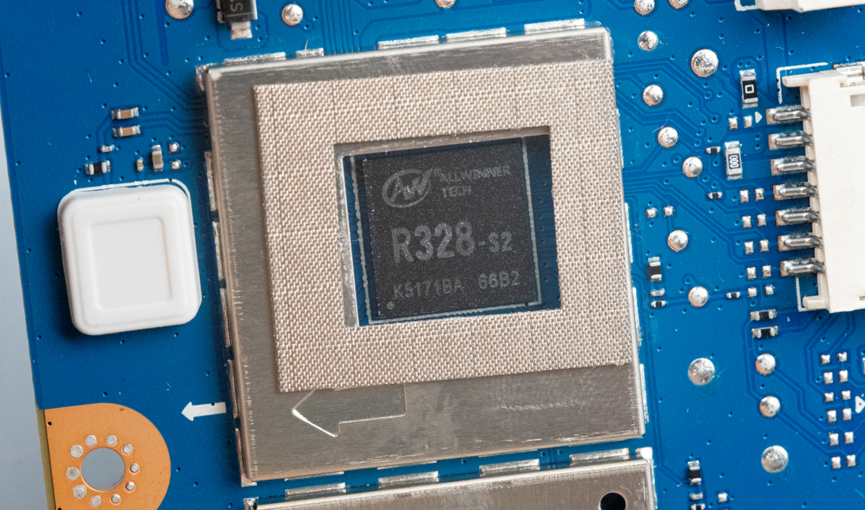

去掉中间那点散热硅脂片一看,原来是全志的R328-S2呀。这是一个双核ARM Cortex-A7 + HiFi4 DSP的异构架构SoCCortex-A7 应用处理器:负责运行操作系统(Linux) 和处理主要的业务逻辑。HiFi4 DSP是一个专门为音频算法优化的处理器。它不参与业务逻辑,专门负责繁重的音频信号处理,比如多麦克风阵列的降噪、回声消除(AEC)和远场语音唤醒等。为啥这个板子上没看到内存颗粒?那是因为R328-S2的一大特色是内部直接集成了64MBDDR2内存。这有点像瑞芯微的RV1106G3
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图22

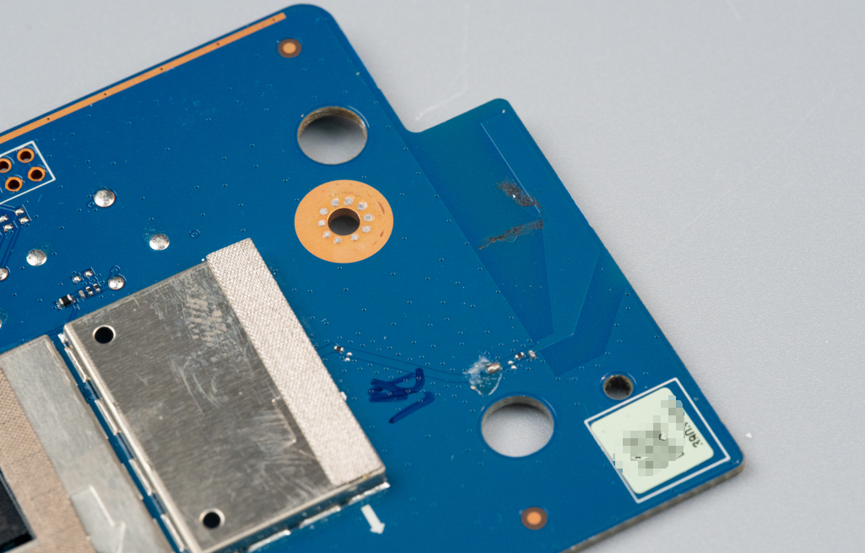

这是射频电路引出的PCB板载天线。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图23

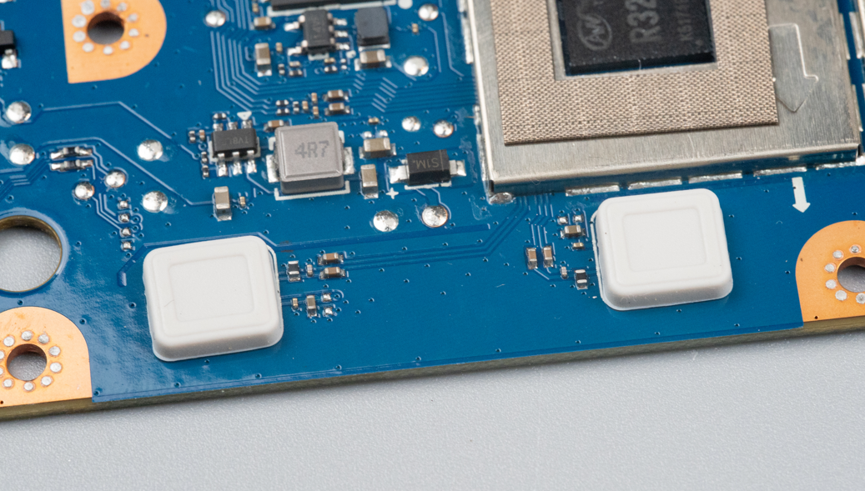

这两个白色硅胶帽下面是两个硅麦,用来采集用户交互音。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图24

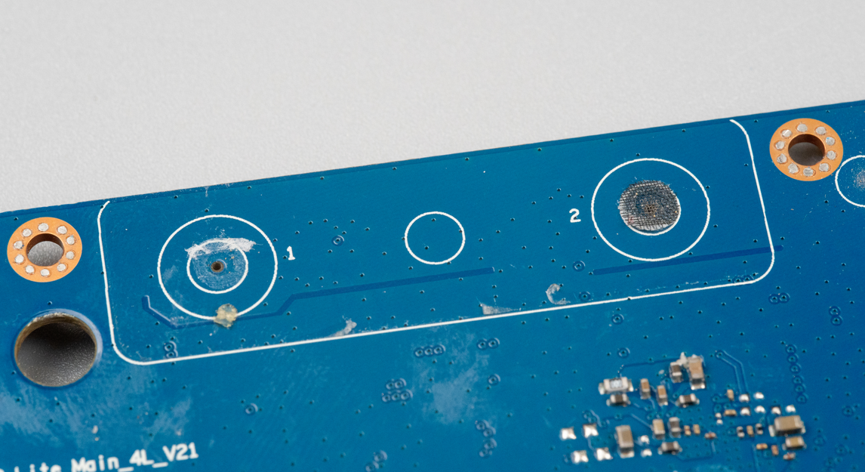

硅麦的收声孔在肚子上,所以板子上有开孔、加防尘罩处理。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图25

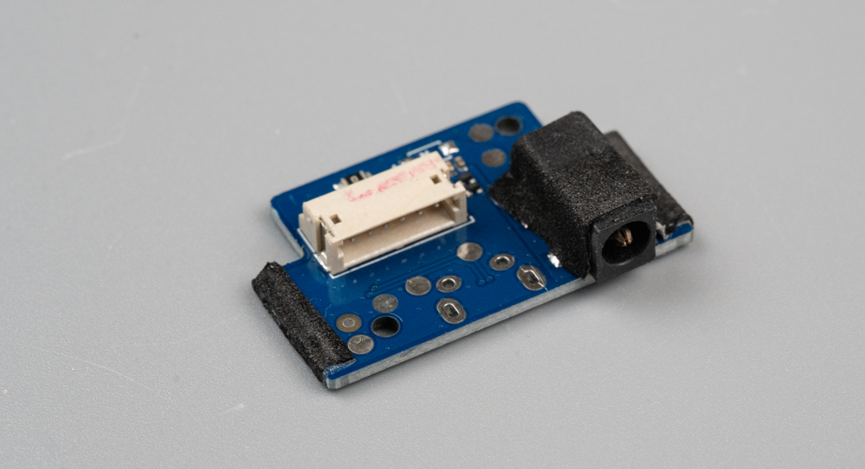

这是这个天猫精灵的电源输入子板。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图26

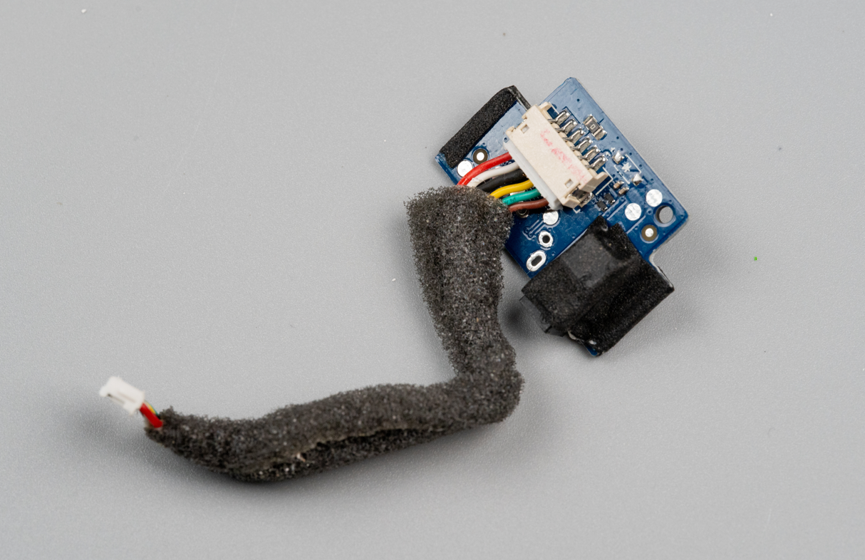

这个板子上面有一个12VDC直流输入座,转换成排线连接到了主板上。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图27
接下来我们看一眼这个点阵屏电路板。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图28

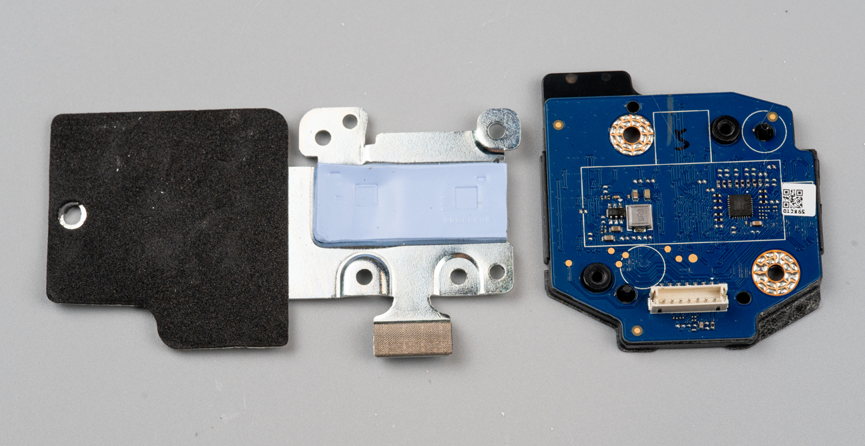

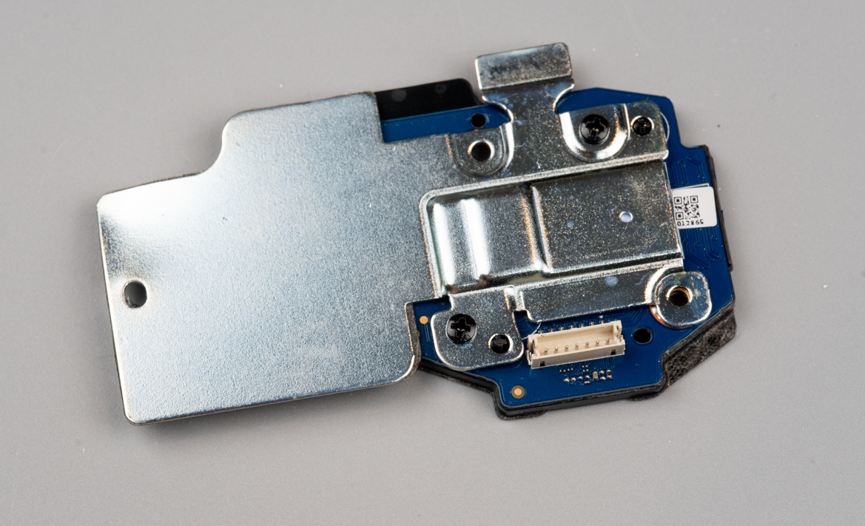

拆掉上面的散热片。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图29

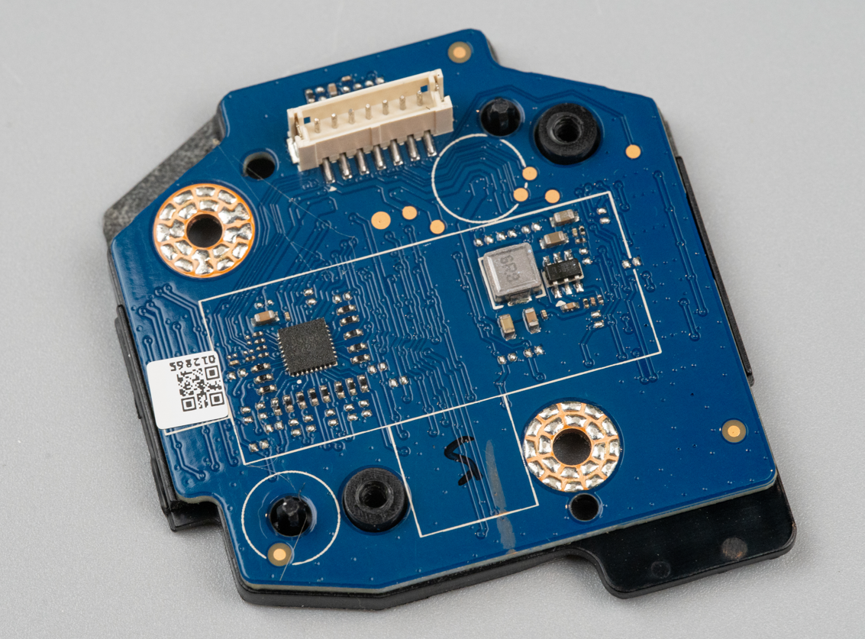

上面有两块电路,一个是LED阵列驱动芯片。另一个是DC-DC电源电路。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图30

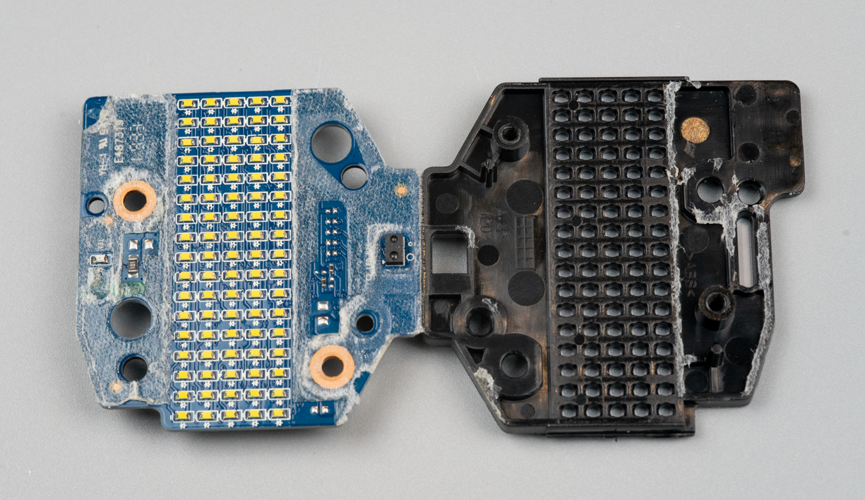

为啥要有LED阵列驱动芯片,因为这个点阵屏每个可发光的点都是一个LED实现的。总共用到了17*5=85LED
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图31

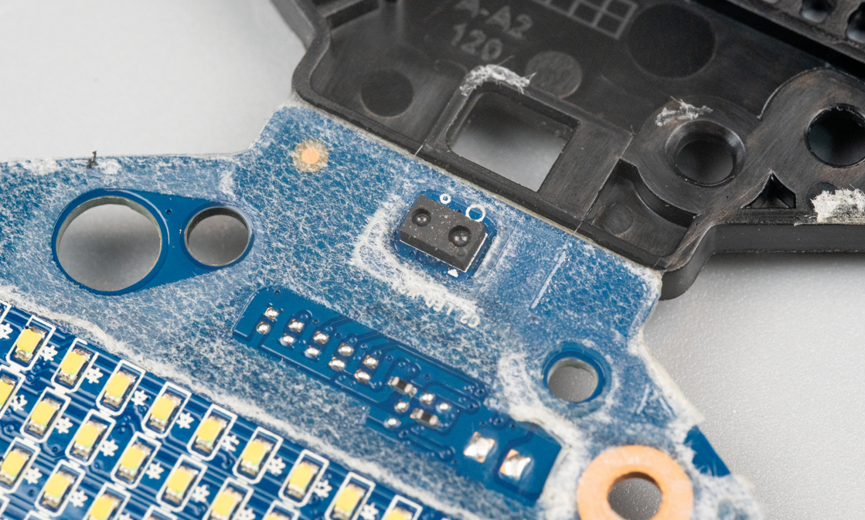

在这个板子上还有一个类似TOF传感器的器件,用来感知是否有人在这个天猫精灵前面,可能如果检测到有人的话,这个屏幕上的天猫精灵就要卖个萌吧。
天猫精灵拆解 ,这颗身价翻了五倍的Flash存储芯片,让我赚到了!图32

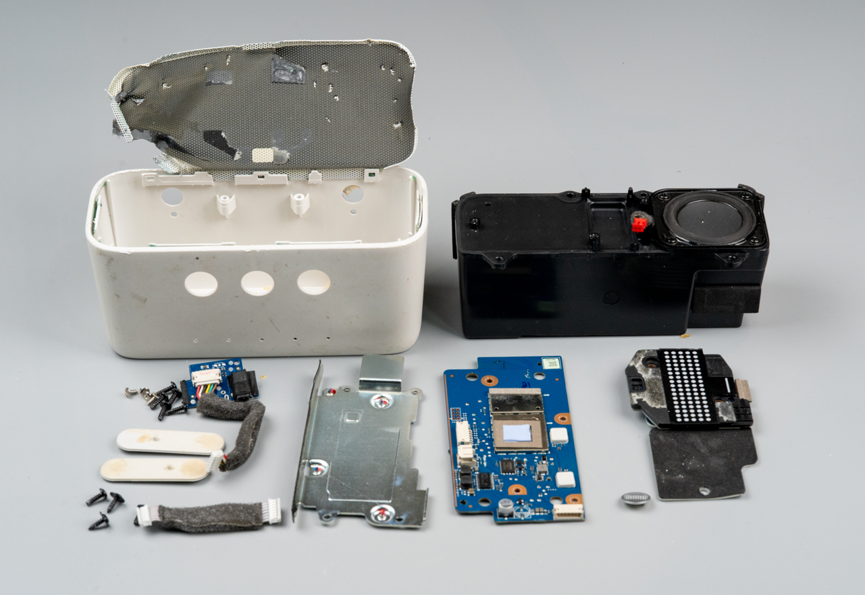

以上就是这个天猫精灵的拆解。这款天猫精灵在结构设计上很有特点——巨大的谐振腔几乎塞满了整个机身,为音质提供了充足的物理基础,而主板却被“挤”到了顶部,空间利用率相当极致。核心方案上,全志R328-S2搭配华邦1Gbit NAND Flash的组合,在当下存储涨价潮下,单颗Flash近50元的成本确实让这次拆解“值回票价”了。整体来看,做工扎实、方案成熟,唯一让人遗憾的就是那个金属网——卡扣加胶的结构,无损拆解几乎不可能。
