前言
随着炎炎夏日的到来，手持小风扇成为了许多人出行的必备降温神器。
近期，羽博推出了一款主打冰敷和高风速体验的手持小风扇，该产品采用果冻感半透明机身设计，提供冰川蓝、冰莓粉、薄荷绿以及凝雪白四色配置可供选择。
这款风扇不仅拥有高达12000转/分的高速无刷电机，还加入了TEC半导体制冷片，能实现接触式冰敷降温。
同时，机身内置了5000mAh大容量21700电池，配合智能数显屏，续航和工作状态一目了然。
下面，充电头网将为大家带来这款羽博手持冰感高速小风扇的详细拆解，一起来看看内部的做工与用料。
产品开箱
包装盒正面采用白底红字设计，直观展示产品卖点。包装盒侧面罗列了产品的四大核心卖点：12000 Max转风速、冰敷功能、超长续航以及五档风力调节和智能数显。
包装盒背面详细标注了产品参数，实际参数到后面实物环节再介绍。
产品包装内物品一览，包含风扇本体、产品说明书以及一条充电线。
附赠的充电线为常见的为USB-A to USB-C纯白短线。

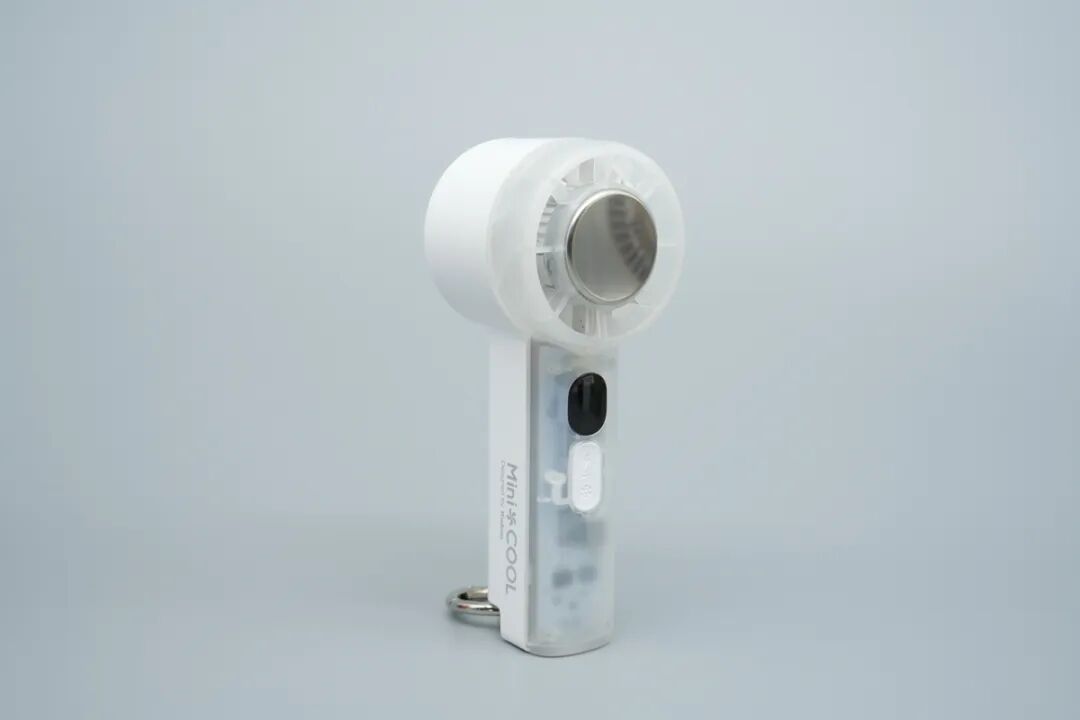

风扇外壳采用白色加半透明磨砂材质拼接设计，造型极简圆润，握持手感好。

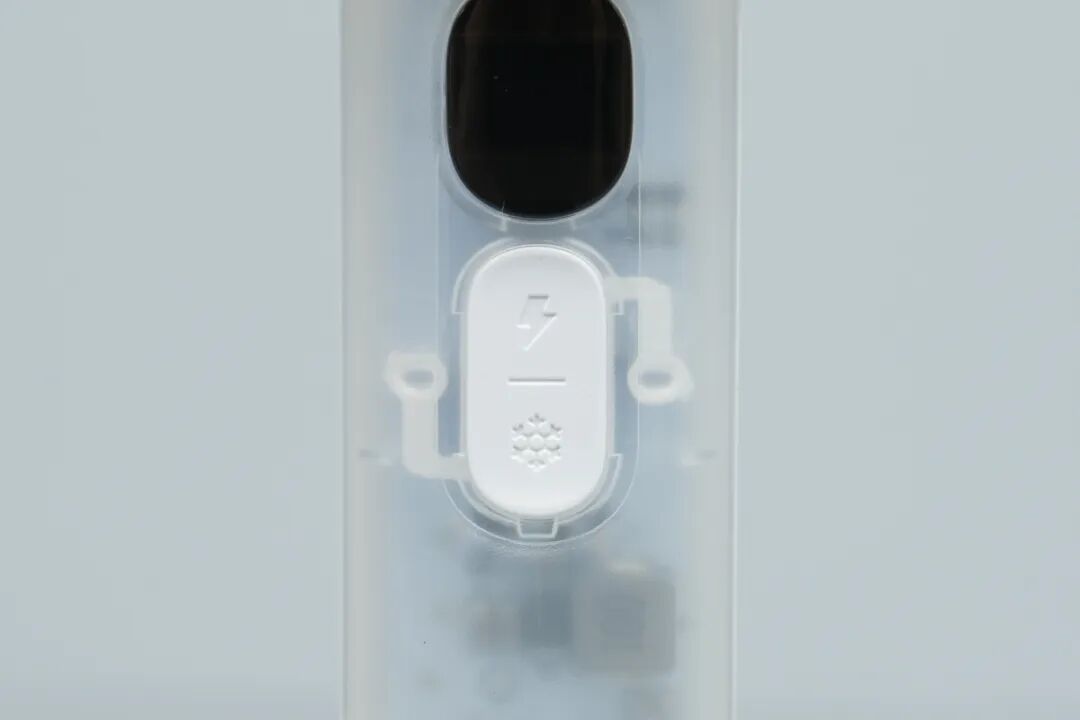

正面操控区域特写，上方为数显屏，下方配有两枚实体按键，分别印有风扇档位切换/电源键，以及雪花标志的制冷模式按键。

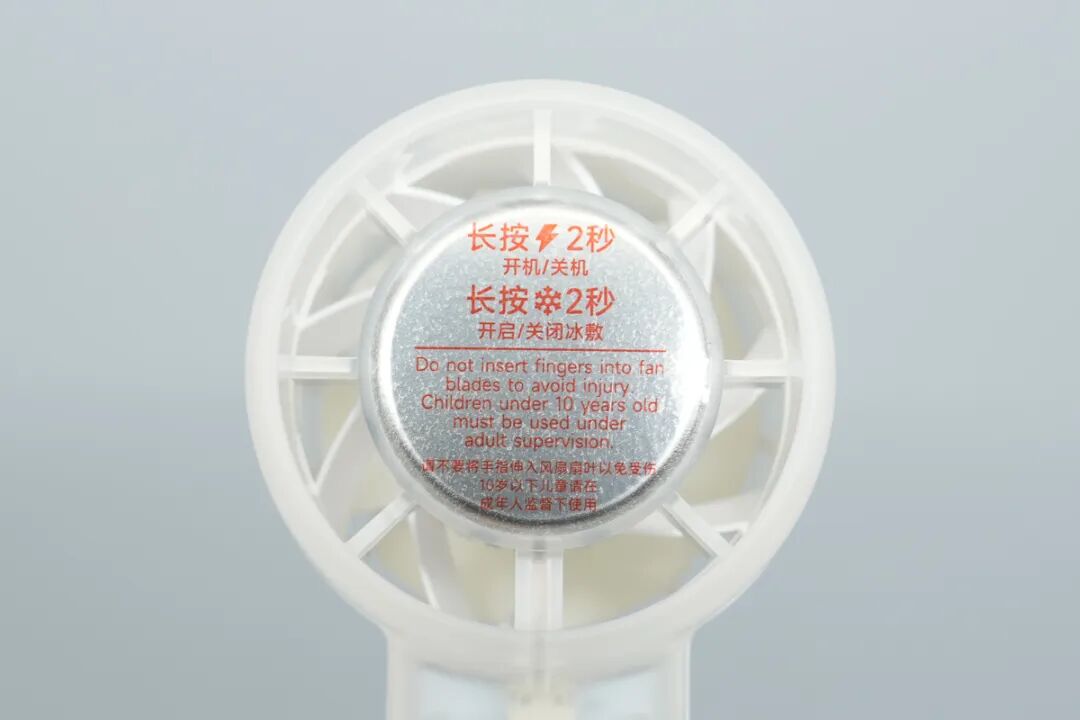

风扇本体正面冰敷位出厂时贴有红字防误触警示贴纸，提示不要将手指伸入风扇叶以兔受伤，以及10岁以下儿童需在成年人监督下使用。

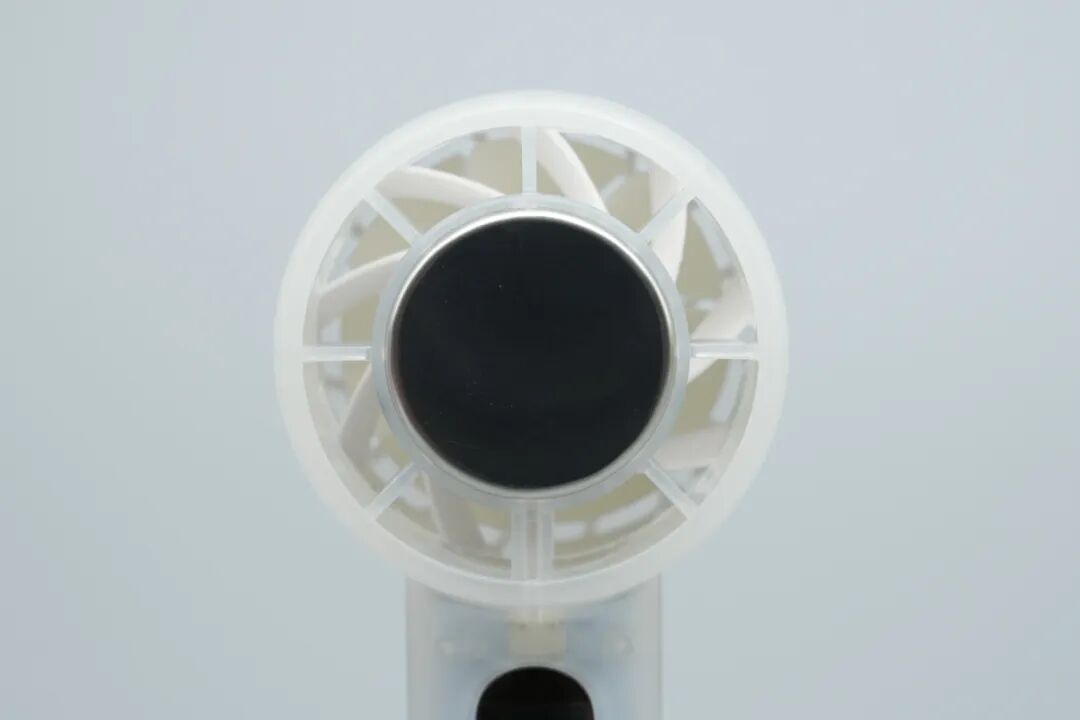

风扇头部中央配有一块大面积的圆形金属冰雪冷敷面，周围是螺旋状的出风口格栅。
按下电源键开机后，黑色隐藏式数显屏亮起，显示当前风扇剩余电量。

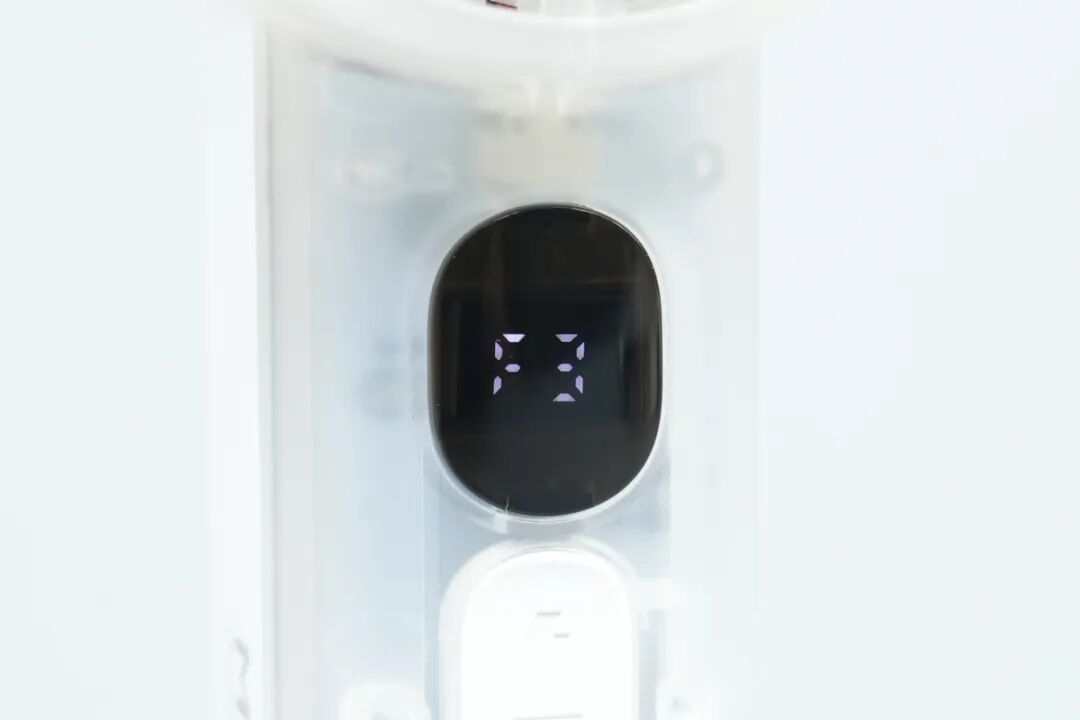

切换风力时，数显屏会显示当前的档位数值。图中F3即3档，最高支持5档风力调节。
单独按下制冷按键，屏幕右侧会亮起绿色的雪花图标，此时中央金属片会迅速降温，提供冰敷体验。
风扇侧立面展示，重心设计合理，可以在桌面上平稳放置。
机身底部特写，配有一个金属便携挂环，挂环上方是用于充电的USB-C接口。
风扇背部进风口采用多片螺旋状格栅设计，能有效梳理进风气流。
手柄底侧印有产品规格参数：
型号：F5i
输入：5V1.4A
电池容量：5000mAh
风扇最大功率：6W
制冷最大功率：3W
东莞市羽博通讯设备有限公司
产品尺寸重量

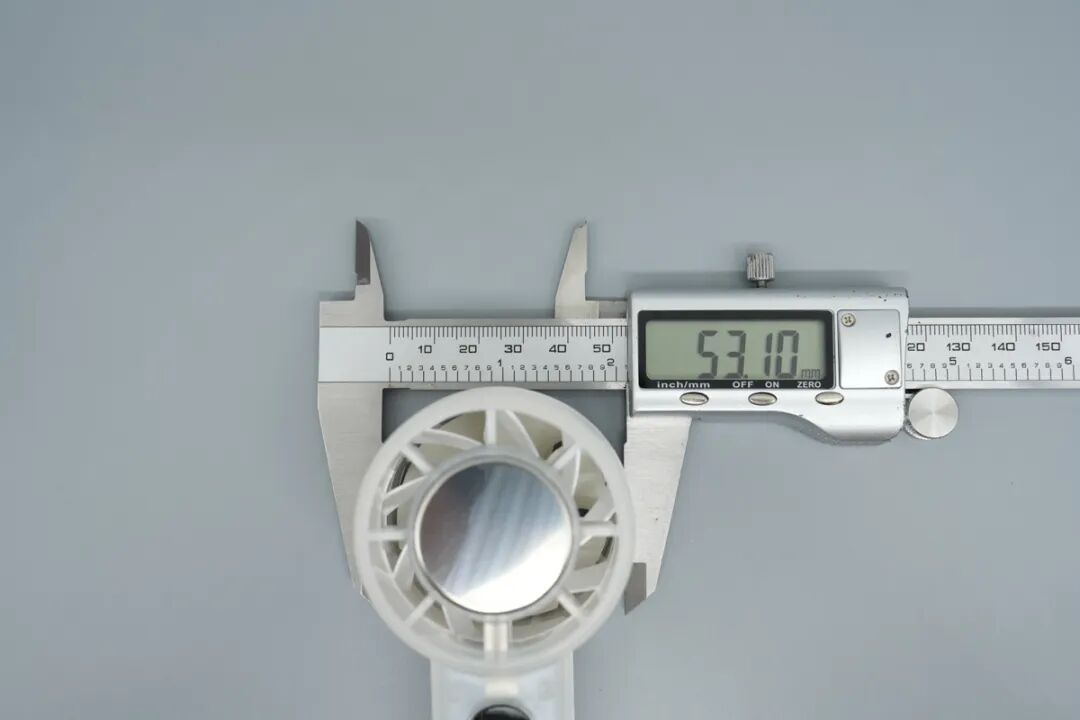

使用游标卡尺测得风扇头部直径约为53.10mm。
测得风扇头部最厚处尺寸约为50.07mm。
测得手柄厚度，约为34.91mm。
测得手柄底部宽度约为28.10mm，握持感舒适。
将风扇放置在电子秤上实测，整机重量约为182.4g。
产品放于成年人掌心大小如图所示。
产品充电测试
使用POWER-Z KM003C对风扇进行充电测试，实测电压4.95V，电流1.41A，充电功率约6.98W。
相关阅读：
产品拆解
进入拆解环节，沿壳体接缝撬开手柄背壳，可以看到内部主板与电池舱分离的设计，红黑导线用于连接电池与电机。

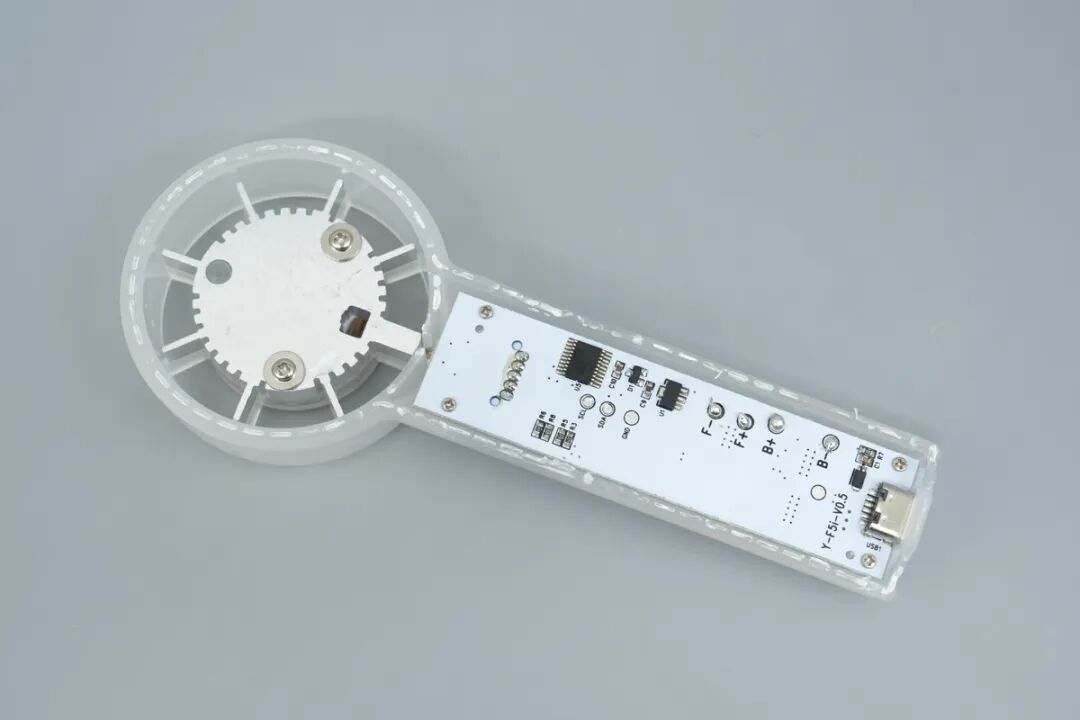

半透明面壳内的主板背面一览，表面贴有大面积的青稞纸进行保护，右侧为Type-C接口。

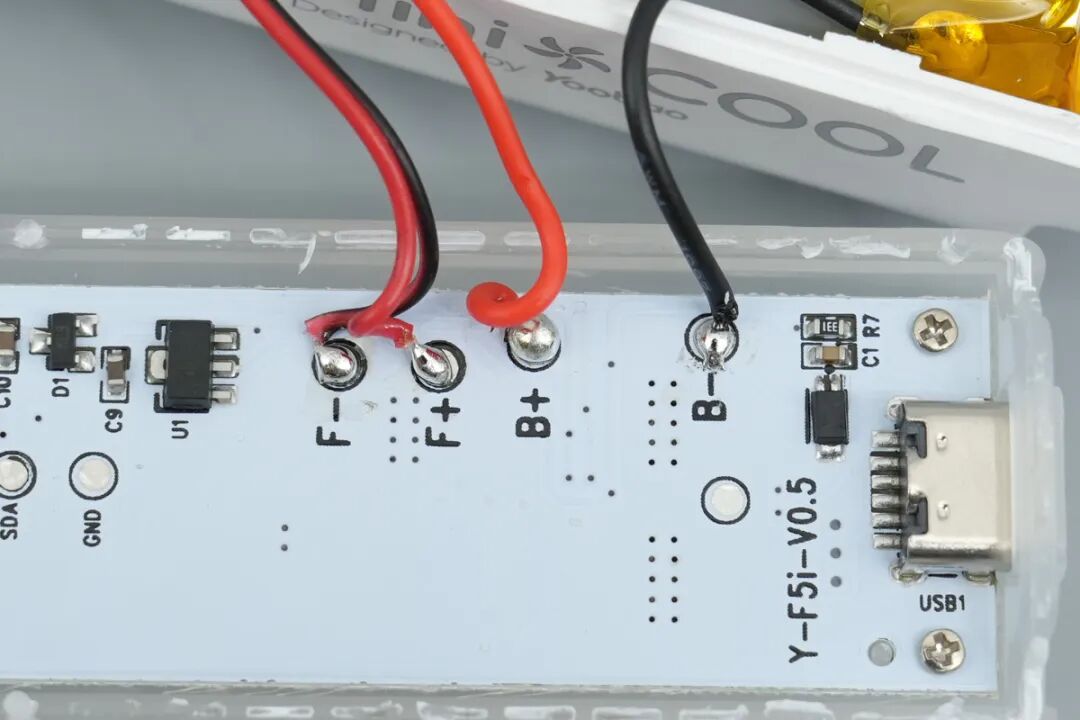

揭开青稞纸后，可见主板边缘的导线焊点特写。丝印F-、F+连接风扇电机；B+、B-连接内置电池。
取出内部电芯，风扇采用了一节WRD沃尔顿的21700圆柱形锂离子电池，电池外皮印有WRD ICR21700DC字样，规格为3.60V 18.00Wh，等效容量为5000mAh。
去除电池后的产品一览。

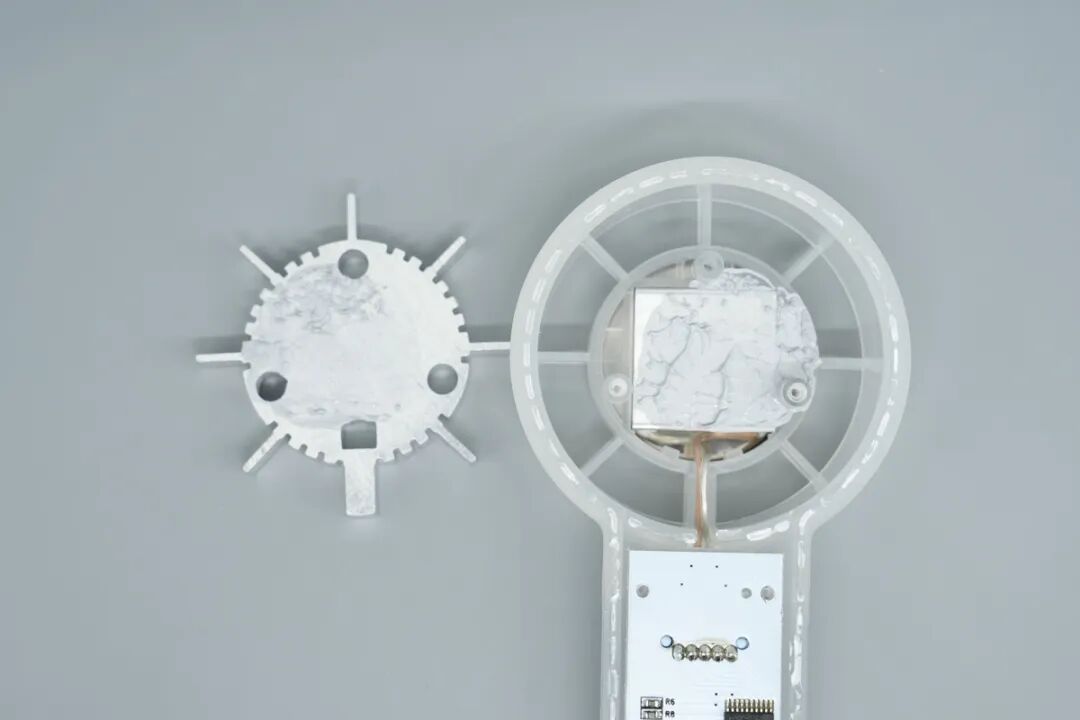

拆下头部风扇中央的导冷金属支架，可见背部的制冷片涂有大量的导热硅脂，以最大化热交换效率。
制冷片紧密贴合在前端的金属冷敷面上，表面同样涂满导热硅脂。

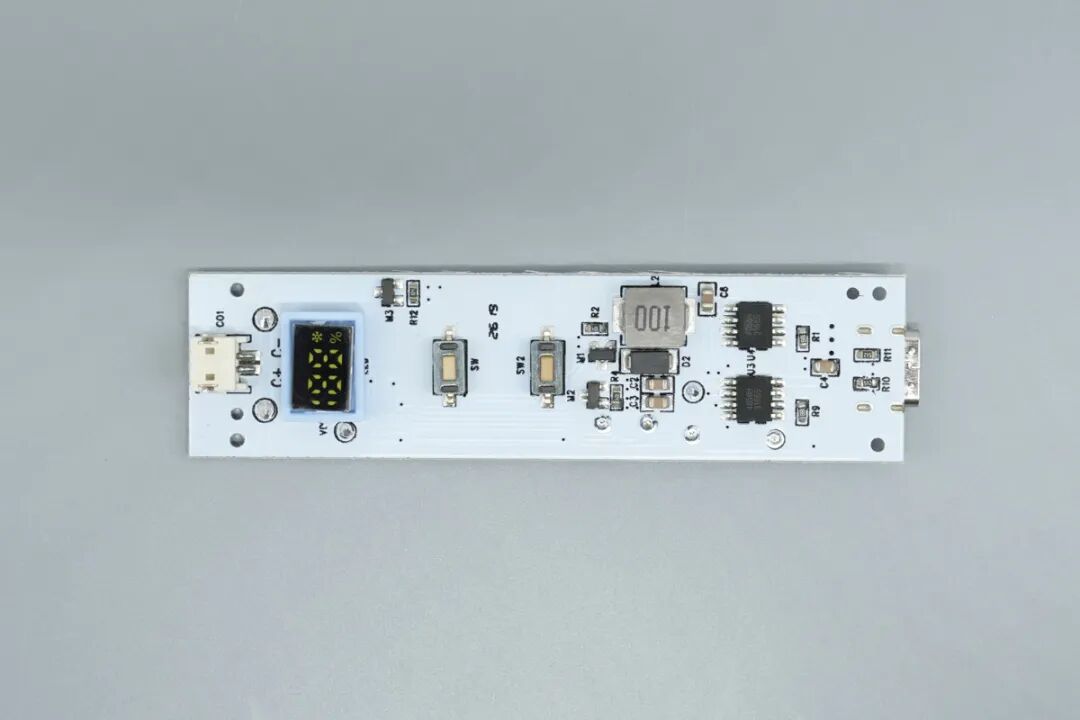

剥离出PCBA主板正面全貌，主板上集成了充电芯片、电感、两枚微动按键以及一块LED数码管显示屏。

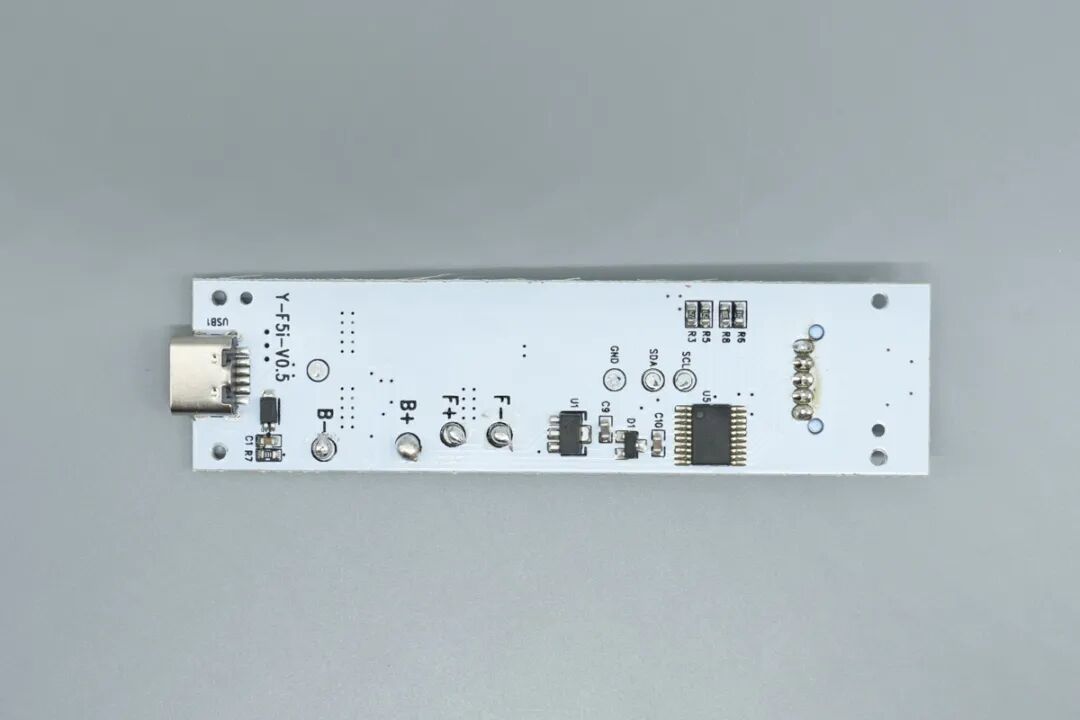

主板背面则集成了电机驱动芯片、LDO稳压芯片以及锂电保护芯片。

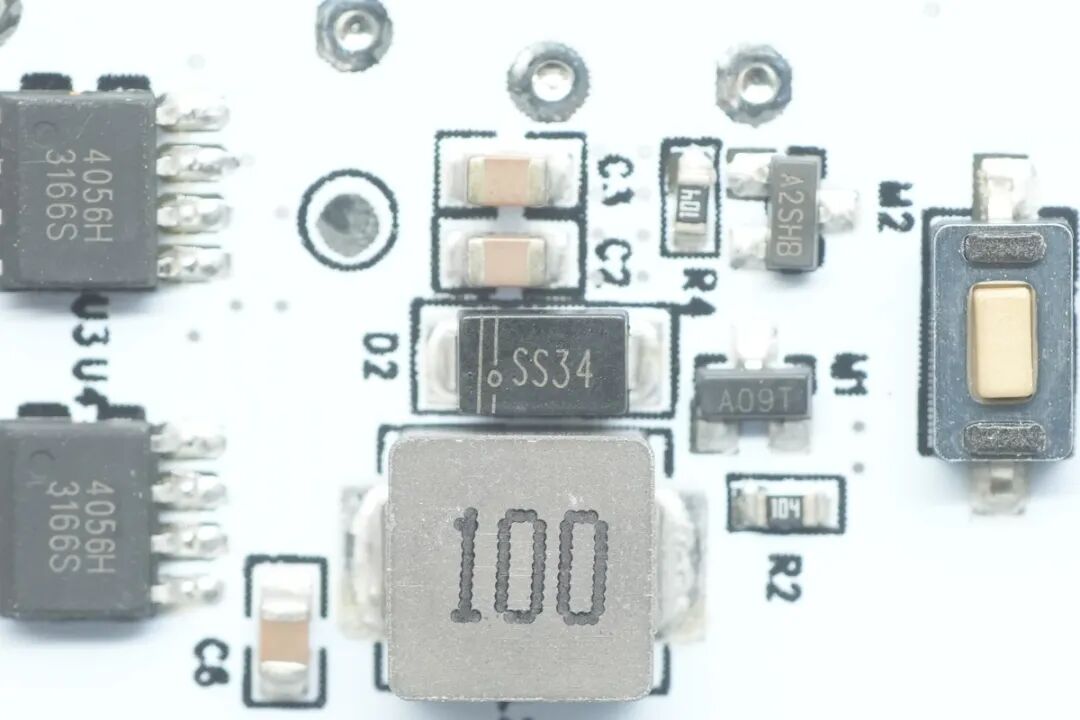

产品内置的充电芯片采用了两颗丝印为4056H 3166S的线性充电IC，芯片内部集成MOS管，单颗支持1A的充电电流，适合单节锂电池应用，采用ESOP8封装。
PCBA设有一颗合金电感和一颗丝印SS34的肖特基二极管。

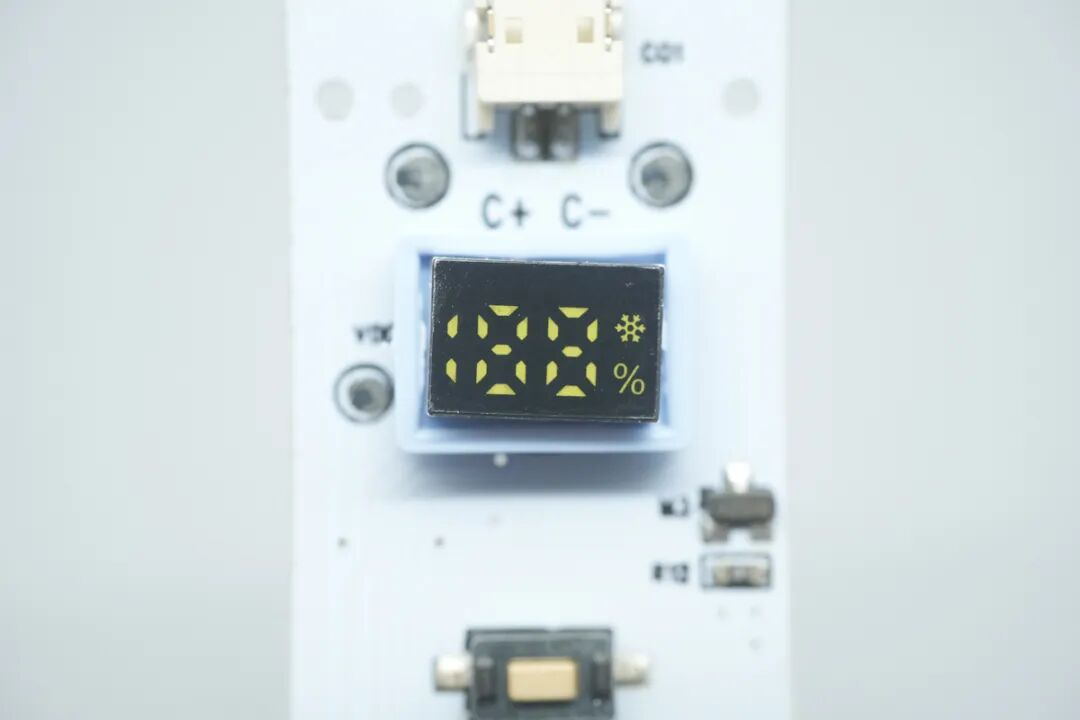

LED数码管屏幕模块特写，可显示数字以及右上角的绿色雪花图标。
主板上的一颗无丝印的电机驱动芯片，负责读取按键指令、控制屏幕显示、调节无刷电机转速以及开启制冷模块。

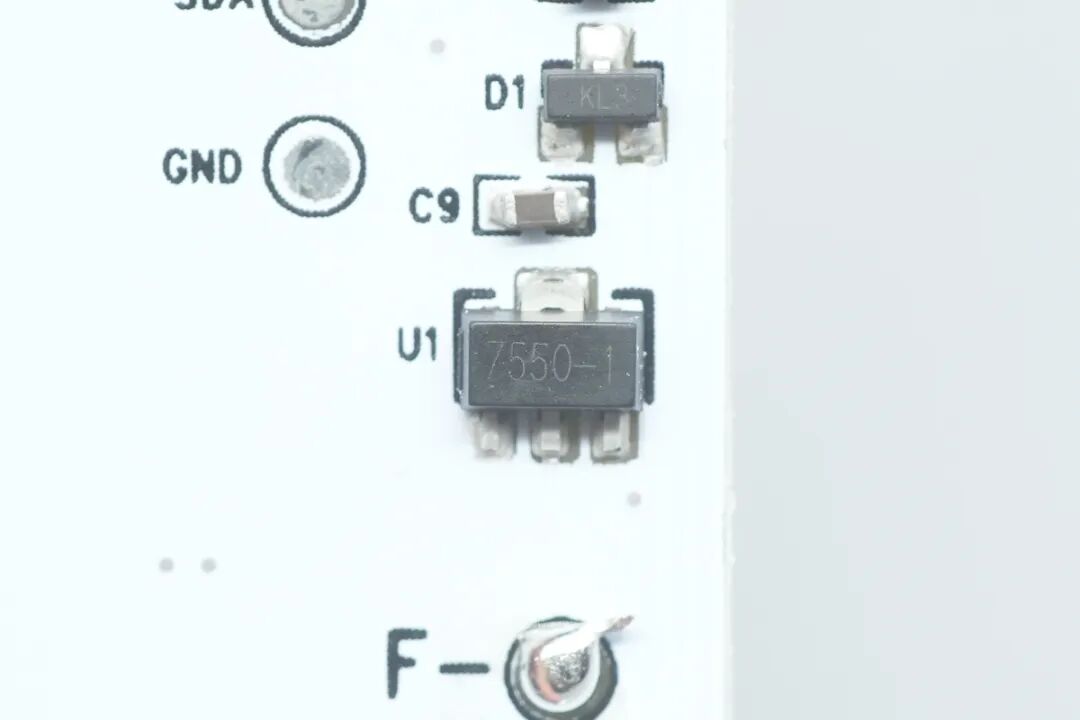

单片机旁设有一颗丝印为7550-1的LDO稳压芯片，用于为电机驱动芯片提供稳定的供电。
产品内置的锂电保护芯片来自iCM创芯微，型号为CM1143-BAS，该芯片是一款集成低导阻MOS的单节锂电池保护IC，采用SSOP-3封装。
相关阅读：
芯片内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流等保护，适用于单节锂离子/锂聚合物可充电电池的保护电路。

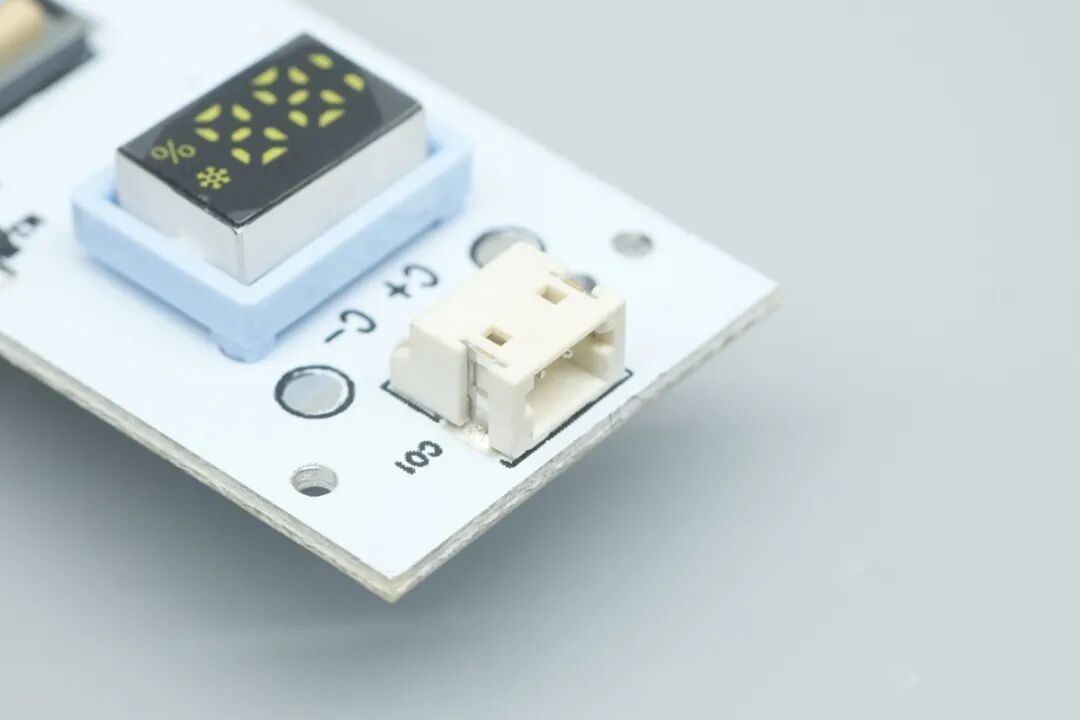

PCBA顶部用于连接TEC半导体制冷片的白色2Pin插座特写。
风扇头部内置的高速无刷电机特写，最高转速可达12000RPM，提供强劲风力。
TEC半导体制冷片模块特写，表面丝印型号为TEC1-04902 BK-2026/4。
使用游标卡尺测得该制冷片的一边的长度约为20.04mm。
测得该制冷片另一边的长度约为20.00mm，整体呈正方形。
测得制冷片的厚度约为4.01mm。

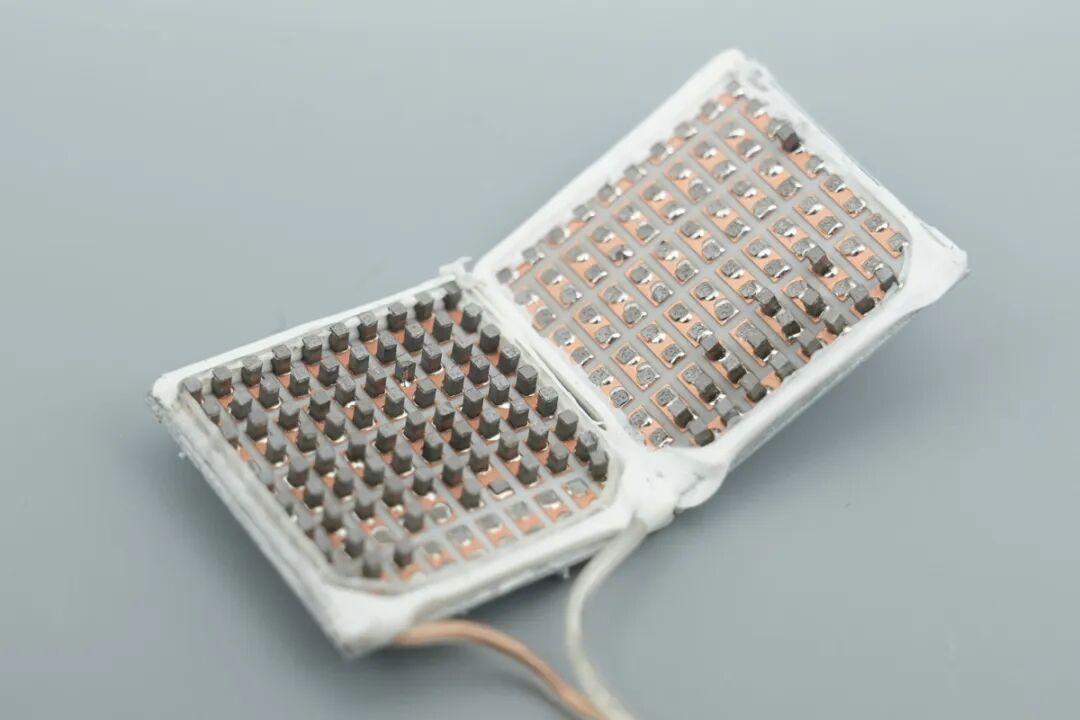

掀开陶瓷基板后露出内部结构。
内部的PN结排列十分规整，通电后通过珀耳帖效应实现冷热端温差，从而达到快速制冷冰敷的效果。
全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
通过对羽博手持冰感高速小风扇的拆解，我们可以看到该产品在设计与用料上都相当扎实。外观方面，白色与半透明磨砂的拼色设计极具夏日清凉感，内置数显屏可以直观显示电量与档位，状态显示更清晰。
在核心用料方面，风扇内部搭载了一节高达5000mAh的21700大容量锂电池，保障产品的续航能力。
充电部分采用了两颗丝印的4056H充电芯片，主板由一颗电机驱动芯片负责整机逻辑控制，驱动控制12000转的无刷电机以及TEC半导体制冷片。
制冷片与导冷金属块之间填充了大量导热硅脂，确保了热量的快速传导，使前端的金属板能够迅速降温实现冰敷效果。整体而言，这是一款外形小巧且风力强劲的室外消暑利器。
