如今，磁吸无线充电宝已然成为很多iPhone手机用户的出行标配。最近，Blacktime推出一款蝠鲼电力5000mAh磁吸无线充移动电源，为移动电源市场带来更多活力。

这款产品主打多功能与机甲风，并于磁吸充电宝中引入了单颗高能的21700动力电芯。

机身主体采用航空级全铝合金一体CNC精雕加工，结合大面积透明视窗与镂空骨架，不仅赛博朋克风格拉满，还提升了内部散热效率。

在设计理念上，该产品巧妙平衡了手感与实用性。虽然没有走传统的整体轻薄路线，但其握持区域的最薄处仅为4.5mm，配合电池仓的圆柱弧度，提供了舒适稳固的握持感。

同时吸附手机后自带15度人体工学自然倾角,方便用户在桌面随时阅读信息；同时该产品还完美支持横屏观影支架模式，无论是桌面办公还是随身携带，都比较便利。

该产品内置了一颗21700动力电芯，并支持20W有线快充与15W无线快充，还支持iPhone无线充电量显示功能，适合苹果手机用户选购。

下面充电头网就对这款产品进行详细拆解，看看其内部的用料和做工究竟如何。

Blacktime蝠鲼电力5000mAh磁吸无线充移动电源外观

包装盒正面采用大面积银色镂空视窗设计，隐约透出内部的结构，底部印有BLACKTIME的品牌Logo。

包装盒顶部印有硕大的蝠鲼电力字样以及蝠鲼图案Logo。

包装盒侧面印有15W、20W的快充功率标识以及5000mAh的容量字样。

包装盒底部印有详细的产品参数。实际参数到后续实物环节再介绍。

包装盒背面印有充电宝的线框概念图及几大核心卖点。

拆开包装盒，内部配件包含了充电宝本体、一根黑色的短USB-C数据线以及一份快速入门指南。

附赠的USB-C数据线两端均采用了90度弯头设计，这种设计在充电横屏使用设备时能更好地贴合设备，避免线材干扰。

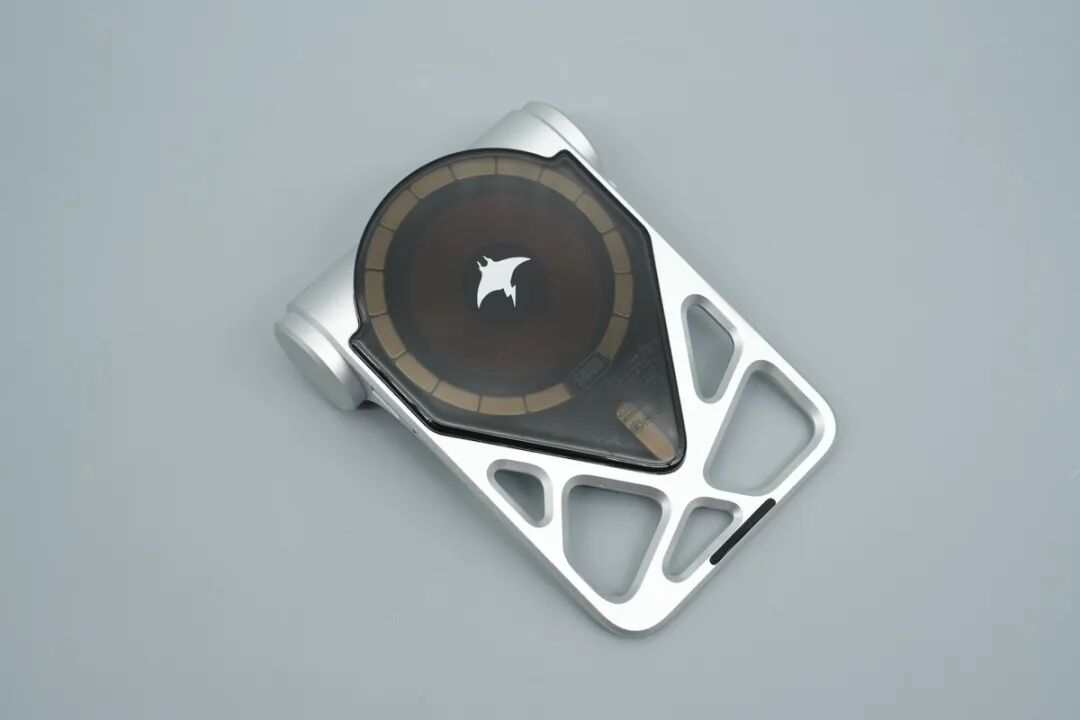

充电宝正面一览，上方采用了大面积的透明亚克力面板，内部的无线充电线圈清晰可见；下方的底座与外框采用铝合金镂空骨架，机械感十足。

主体框架采用航空铝合金一体加工，内部采用21700动力电芯，透明面板内配备N54钕铁硼磁力环，支持便携手持、桌面支架等百变模式。

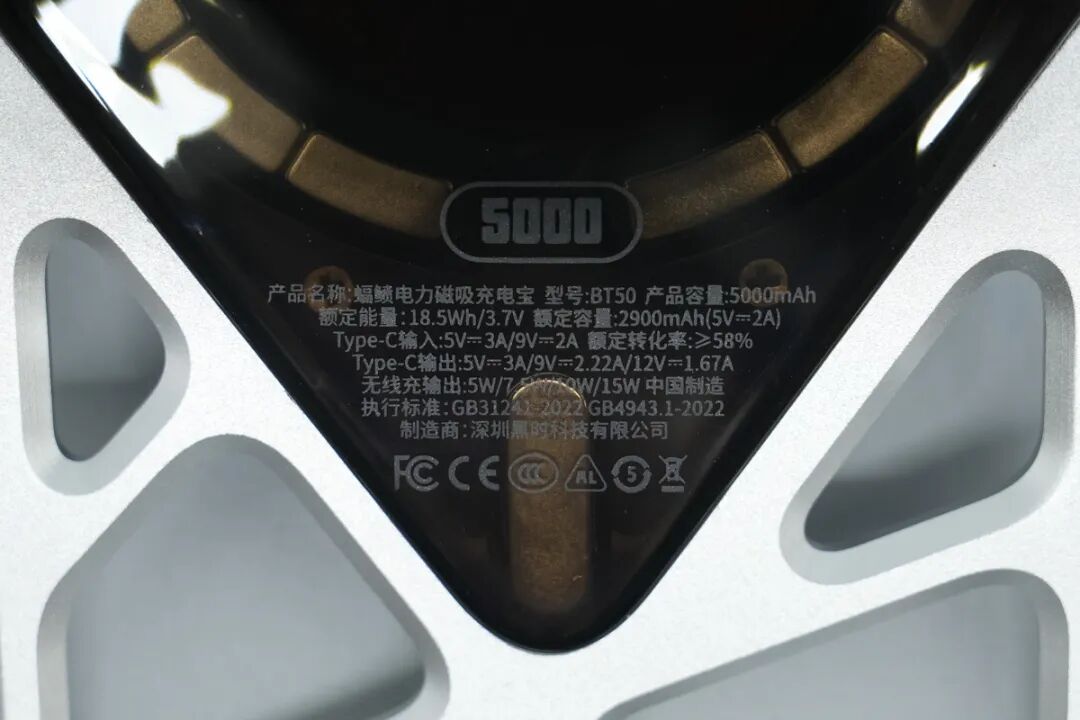

产品详细参数如下：

产品名称： 蝠鲼电力磁吸充电宝

型号： BT50

产品容量： 5000mAh

额定能量： 18.5Wh/3.7V

额定容量： 2900mAh (5V 2A)

Type-C输入： 5V 3A、9V 2A

额定转化率： ≥58%

Type-C输出： 5V 3A、9V 2.22A、12V 1.67A

无线充输出： 5W、7.5W、10W、15W

执行标准： GB31241-2022、GB4943.1-2022

中国制造

制造商： 深圳黑时科技有限公司

该产品通过了FCC、CE、3C认证。

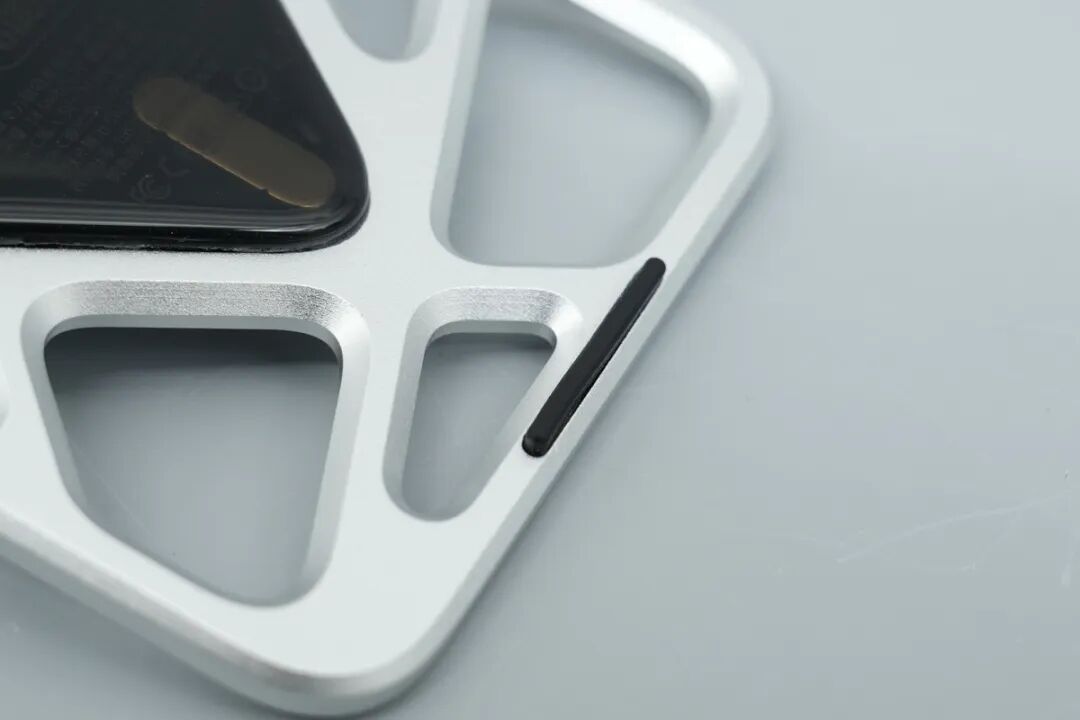

铝合金框架的边缘处设置了一条黑色的硅胶防滑垫，防止在架使用时滑动或刮伤手机。

充电宝铝合金倒角过渡圆润，做工细节把控到位，从侧面看造型如同蝠鲼于海中巡游，独特的外观设计使其握持手感更轻薄，在千篇一律的磁吸无线充移动电源产品中，设计属实亮眼。

充电宝的侧面配备了一个USB-C单接口，接口旁设有一个LED电量/状态指示灯。

工作状态下，LED指示灯会亮起显眼的绿光。

产品顶部圆柱形的21700锂电池仓，并在旁边配备了一颗圆形的实体电源按键。

电源按键特写，采用与机身相同的金属材质，表面喷砂处理，手感清脆。

充电宝背面展示，一整块航空铝合金经过精细的CNC加工，右侧大面积镂空，不仅减轻了重量，也有利于机器内部的散热。

侧方视角看背面，左侧为圆柱形电池仓，右侧为极薄的磁吸支架底座。

圆柱体电池仓的底部通过激光雕刻了与正面一致的详细规格参数。

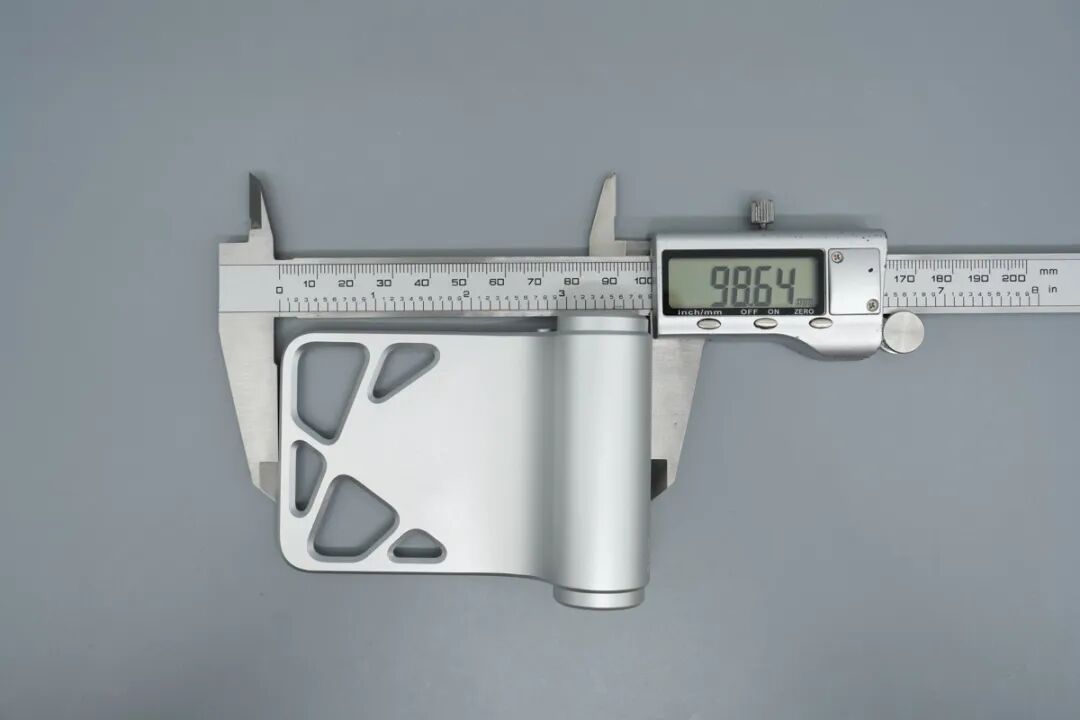

使用游标卡尺测得产品的整体长度约为98.64mm。

测得宽度约为73.75mm。

圆柱电池仓处的最大厚度约为28.23mm。

测得附赠的弯头数据线长度约为13.3cm，适合日常使用。

使用POWER-Z KM003C读取E-Marker信息，显示无E-Marker芯片。

相关阅读：

充电头网实测发现，这一条C to C短线最高支持20V 3A输出规格，单独拿来配合高功率充电器为手机、平板等设备充电也是不错的选择。

充电宝吸附在手机背面，自带15度自然角度，可轻松阅读信息，无需频繁拿起，日常使用更舒心。

吸附后的背面视角，圆柱体电池仓自然形成了支撑脚。

握持状态下，手指恰好可以卡在电池仓与镂空骨架的弧度之间，提供舒适稳固的握持感。

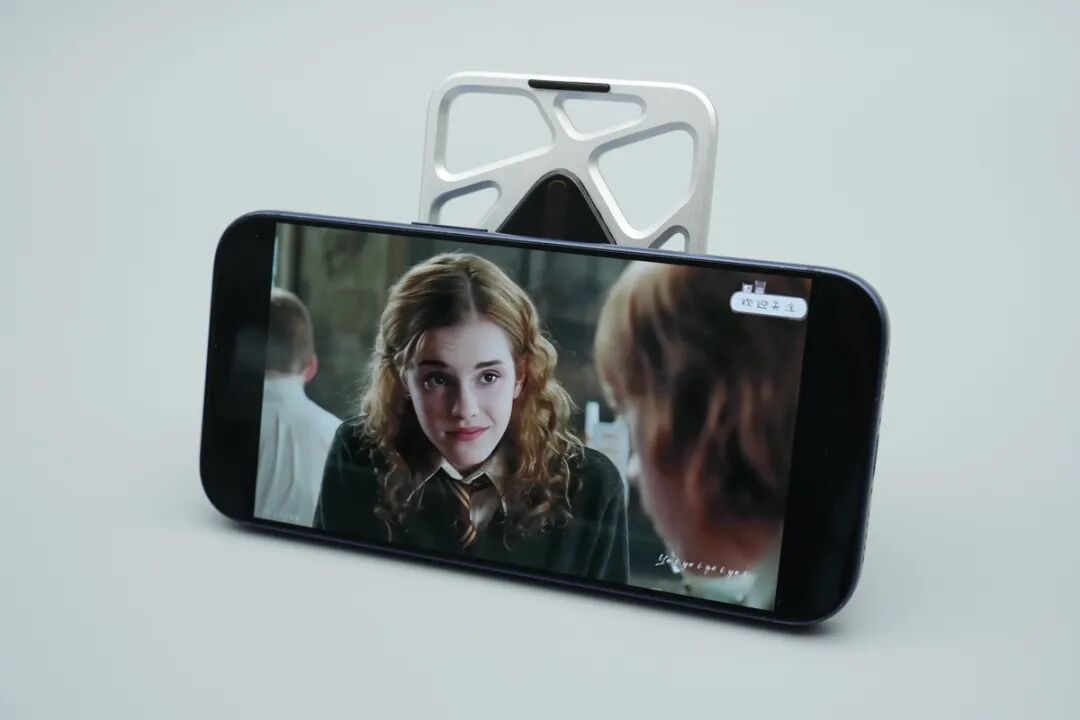

横向放持还可以立即解锁观影模式，直接解放双手。

产品吸附iPhone后，手机屏幕立刻弹出了苹果MagSafe特有的磁吸充电动画，可显示手机电量以及移动电源电量。

负一屏界面可显示产品的电量状态。

使用POWER-Z KM003C读取充电宝USB-C接口的快充协议，测得其支持PD3.0 20W、PPS、QC4、DCP、SAMSUNG 5V2A以及Apple 2.4A快充协议。

相关阅读：

PDO报文显示，产品支持5V3A、9V2.22A、12V1.67A三组固定电压档位以及5-5.9V 3A以及5-11V 2A两组PPS电压档位。

相关阅读：

充电宝的整体重量约为146.4g。

简单看过产品外观与快充协议兼容性，充电头网继续为您带来实际的产品拆解。

蝠鲼电力5000mAh磁吸无线充移动电源

正式进入拆解环节，首先撬开正面的透明亚克力面板，可以看到内部的PCBA和紧密排布的线圈。

拆下的透明面板内侧，贴有一整圈强力钕铁硼磁铁环，底部还有一颗定位小磁铁。

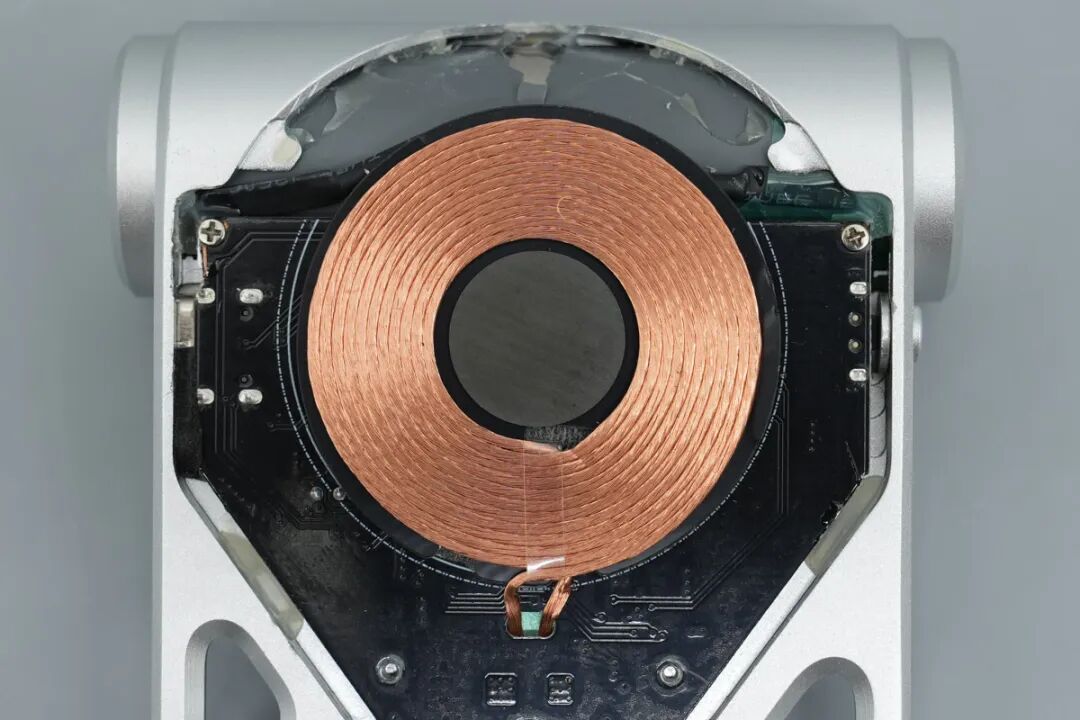

充电宝主体部分展示，无线充线圈覆盖在黑色PCB主板的正中央。

无线充电线圈特写，采用多股利兹线金木绕制，中心贴有黑色的隔磁片。

拧下固定螺丝，将主板从铝合金外壳中取出，主板下方通过红黑导线连接电池仓，底部贴有高温胶带进行保护。

可以看到主板正面密集的贴片元件、电感以及多颗控制芯片。

铝合金外壳的内部，贴有大面积的蓝色导热垫，将热量传导至金属外壳，同时电池表面附有NTC热敏电阻，实时监测温度，防止过热。

撬开圆柱形电池仓的侧盖，可见内部的21700电芯，端部辅以绿色青稞纸进行绝缘处理。

电芯正极通过点焊镍片连接导线，并覆盖高温胶带与青稞纸保护。

将电芯彻底从铝合金仓中抽出，分离所有元器件。

电芯特写，采用JOINSUN吉欣的INR21700-50动力电芯，单节容量为5000mAh，能量18.5Wh，标称电压3.7V，中国制造，该电芯通过了3C认证。

撕去PCBA正面所有的绝缘胶带，PCB整体呈黑色，元件排列规整。下方附有电池NTC热敏电阻。

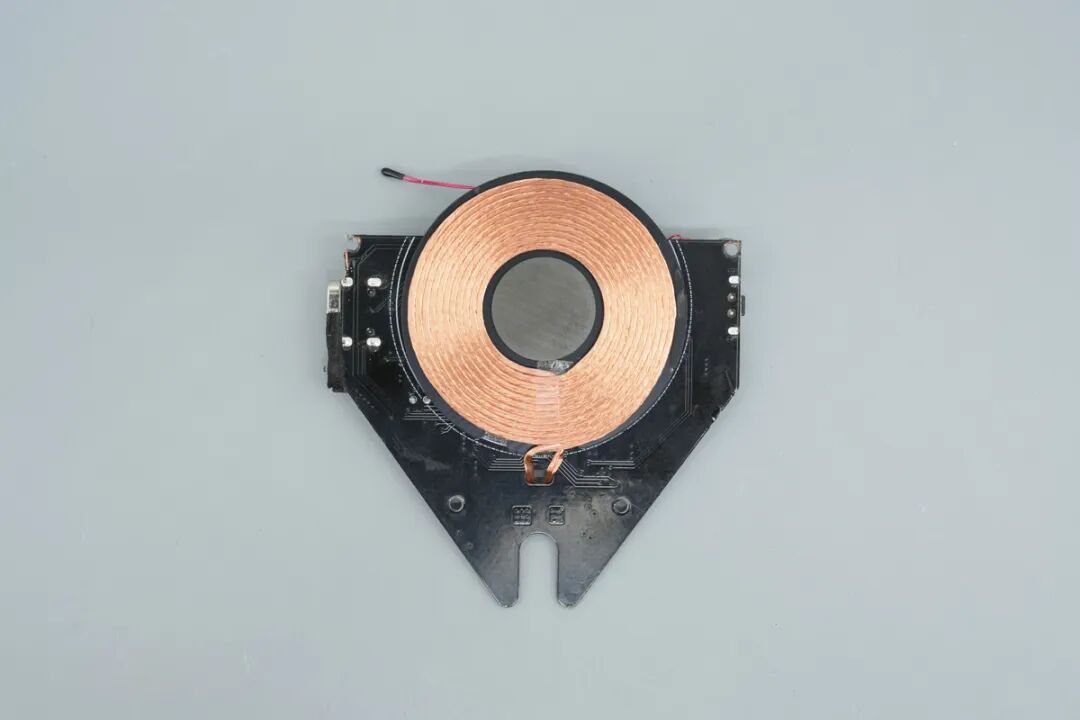

无线充线圈同样附带NTC热敏电阻，防止无线充模组过热。

移动电源的主控芯片采用了iSmartWare智融科技的SW6201S，是一款高集成度的多协议双向快充移动电源专用多合一芯片。

相关阅读：

该芯片支持A+A+B+C口任意口快充，集成5A高效率开关充电，支持22.5W高效同步升压输出，支持PPS/PD/QC等市面主流快充协议。

该芯片具有电量计量、数码管/LED灯显示以及相应的控制管理逻辑。外围只需要少量的器件即可组成完整的高性能双向快充移动电源解决方案。

SW6201S支持高达5A的开关充电，同时效率高达96%，具备同步升压功能，输出功率高达22.5W，具有自动负载检测、支持无线充和小电流模式，确保高效充电。多协议支持包括PPS、PD3.0、QC3.0等，适用于各种设备。

SW6201S还内置了Type-C接口、BC1.2模块、电量计量及显示、188数码管显示、按键支持，以及全面的保护机制，为用户提供了全方位的便捷性和安全性。

具备I2C接口和紧凑的QFN-40(5x5mm)封装使其易于集成到各种应用中，是移动电源设计的理想选择，可为产品提供强大功能和卓越性能。

一颗升压电感，边缘打胶加固。

主板上焊接了一颗规格为16V100μF的固态电容，用于输出滤波。

两颗MOS管丝印8205A。

一颗无线充主控芯片，丝印B8Ɔ243704I。

产品搭载了一颗来自Southchip南芯科技的SC5008无线充功率级。

相关阅读：

该芯片是一款15W全桥功率级，带有电压/电流解调的高度集成无线充电发射器，包含了实现符合WPC规范的无线电力发射器所需的所有模拟组件。

该器件集成了全桥功率级，配备低导通电阻MOSFETs、门极驱动器、5V和3.3V LDOs、通信解调器以及输入电流感测电路。

它能够与发射器控制器协同工作，构建一个性能卓越、成本效益高的无线电力发射系统，同时符合WPC V1.3.2基准功率配置文件和扩展功率配置文件。

SC5008通过持续监测传输功率并将其与接收功率的数量进行比较（由功率接收器报告），实现异物检测（FOD）。

为了实现这一目标，SC5008使用电流感测放大器精确测量输入直流电流。内置的5V和3.3V LDOs能够为内部和外部电路提供电源。

此外，SC5008支持欠压锁定（UVLO）、过流和短路保护（OCP和SCP）以及过温保护（OTP）。这些保护显著提高了整个无线电力发射系统的可靠性。SC5008采用3mm x 4mm QFN封装。

无线充线圈焊点旁设有四颗NPO谐振电容。

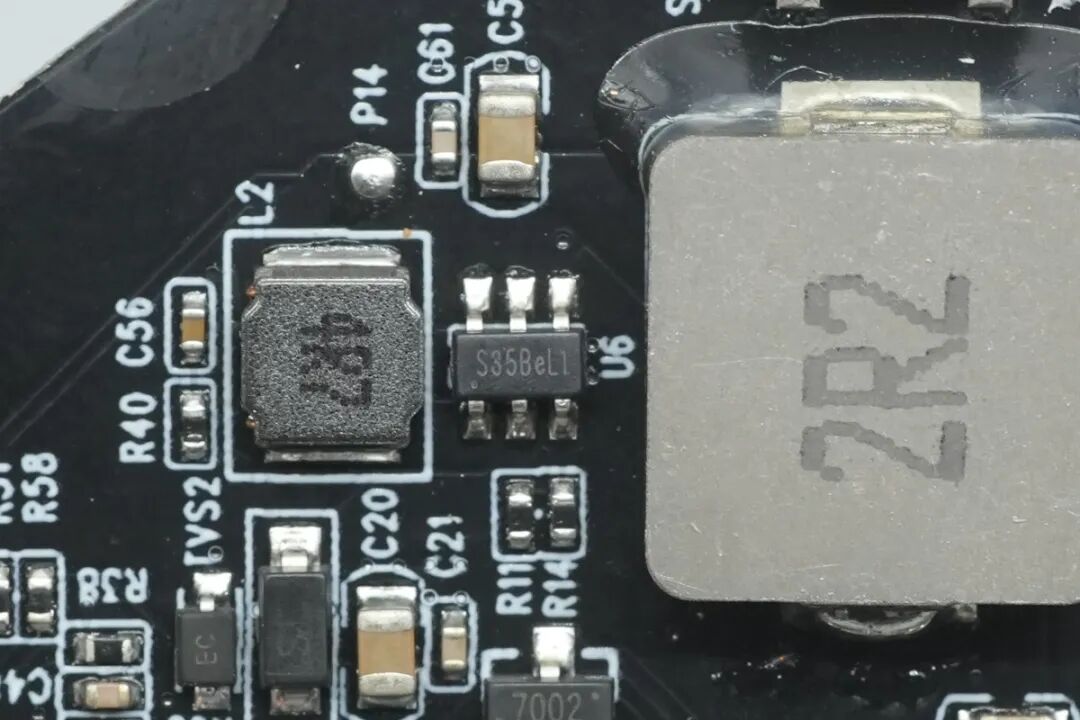

一颗丝印S35B eL1的芯片。

内置的两颗锂电保护芯片来自iCM创芯微，型号CM1143-BBS，采用SSOP-3封装。

相关阅读：

该芯片内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流等保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。

主板上还设有一颗丝印为F8085080A的芯片。

LED指示灯特写，外部包裹了一圈黑色泡棉防止漏光，并配备了一截透明导光柱将光线导出至外壳。

全部拆解完毕，来一张全家福。

充电头网总结

最后附上产品的物料清单，方便大家查阅。

Blacktime蝠鲼电力5000mAh磁吸充电宝在外观上独树一帜，打破了传统充电宝的板砖印象。

其采用航空级铝合金机身，配合极具赛博朋克感的大面积透明视窗和镂空骨架设计，不仅外观炫酷，还兼具了高效散热与手机桌面支架的功能，并支持最高20W的有线快充与15W的磁吸无线充，能够满足苹果手机用户的日常充电需求。

充电头网通过拆解发现，产品选用了智融SW6201S快充SOC芯片以及南芯科技SC5008无线充功率级，同时锂电保护芯片来自创芯微，电芯来自吉欣。

此外，电池仓与主板分离式的特殊外壳设计有效隔离了热量源，加上内部多处导热垫和NTC热敏电阻的实时温度监控，使得整机在拥有小巧体积的同时保持稳定可靠。
