前言
近期，安克面向海外市场推出了一款售价149.99美金的Qi2.2三合一折叠无线充电器。
相关阅读：
据官方描述，这款产品支持Qi2 25W无线快充，仅需26分钟即可为iPhone 17 Pro充入50%电量。
为应对无线充带来的发热挑战，安克首次引入了获莱茵TÜV认证的AirCool主动风冷系统，通过内置静音微型风扇有效降低30%热量堆积，降低手机快充发热。
据了解，这款掌心大小的折叠无线充不仅获得了Qi2 2.2与MFW双认证，更凭借其独特的折叠设计一举斩获了2026年度红点奖。
产品巧妙融合了折叠式形态以及一键弹起式手表充电支架，在极具设计美感的同时，完美解决了多设备充电时的桌面杂乱问题。
接下来，充电头网将为您带来这款旗舰三合一无线充的深度拆解，一探其内部用料。
产品开箱
包装盒正面采用了全黑底色，正中印有ANKER PRIME系列标志，彰显产品旗舰级定位。
产品包含安克三合一无线充本体、一个快充充电器以及一根配套的USB-C数据线。
附带的充电器外观圆润，表面带有防滑纹理，搭配同色系的USB-C快充线材。
数据线USB-C接头特写，端子采用注塑工艺，并刻有ANKER Logo，接头网尾处做了加长处理，提升了抗弯折寿命。
使用卷尺测得这根配套数据线的长度约为152.2cm。
使用POWER-Z KM003C测试仪读取数据线的E-Marker信息，显示无E-Marker芯片。
安克三合一Qi2无线充在折叠状态下小巧精致，如同早年经典翻盖功能机设计。机身顶部为主要的磁吸无线充电区域，中央印有Qi225W字样。
机身下方激光雕刻有ANKER品牌标志，整机采用深空灰配色，尽显低调内敛质感。
从机身尾部设有金属转轴部件，日常开合阻尼感适中。
机身侧面边缘部分采用了大弧度圆角过渡，握持手感顺滑且不割手。旁边还设有一颗散热风扇状态指示灯，指示灯还集成触摸按键功能，轻触可切换风扇开关状态。
机身尾部上方是散热出风口，下方是供电接口。 供电接口旁印有 5W Input MIN 的提示，建议搭配45W及以上充电器使用。
产品底部四角均配备了圆形防滑胶垫，增加摩擦力，保证桌面放置稳固。
将产品展开，底座部分露出一个下凹的正方形区域，专为AirPods等TWS无线耳机充电设计。
翻起的面板背面，内嵌了一个专门用于Apple Watch充电的MFW模块。 手表模块下方设有斜纹镂空格栅，这是主动散热风扇的冷风进风口。
手表充电模块可向外翻起至一定角度，充电更方便。
MFW模块背面丝印了详尽的规格参数：
产品型号：A25N1
输入：9V/3A、12V/3A、15V/3A
输出：
手机：25W
Apple Watch：5W
TWS耳机：5W
总功率：25W Max。
中国制造
产品通过了Qi2认证、CE认证以及NOM认证
产品功能介绍
接通电源后，侧面的环形指示灯会亮起柔和的蓝色光环，提示散热风扇正在工作。
实际搭配iPhone充电，吸附牢固且能正常激活Qi2.2快充，且倾角符合人体工学设计，方便作为支架观看视频。
实测同时为iPhone、Apple Watch和AirPods进行充电，产品间互不干涉，且使用POWER-Z KM003C测得满载功率约为32.8W。
相关阅读：
产品尺寸重量
使用游标卡尺测得机身长度约为65.08mm。
测得机身宽度约为60.40mm。
测得机身折叠后的厚度约为29.41mm。
将产品放置在电子秤上，测得整体重量约为 225.1g，分量十足。
将其置于常年男性掌心，大小如图所示。
电路设计全貌解析
拆开顶盖背壳以及底座外壳，首先映入眼帘的是MFW模块小板和主动散热风扇，可见外壳两段设有磁铁，用于提供合盖时的吸附手感，还可令折叠状态下缝隙更小。
MFW模块小板引出连接Qi2.2无线充模组的利兹线以及MWF模块的导线。
分离顶盖，露出Qi2充电区域的无线充线圈与下方的散热风扇。顶盖内侧四周嵌有一圈磁铁阵列，用于精准吸附手机。
内部风扇特写采用东莞鸿盈的风扇，型号B35B6HA2596，规格为5V 0.30A。用于快速散发线圈产生的热量，间接降低手机充电发热。
线圈上附有一层屏蔽线圈。
移除屏蔽线圈，可见紧密绕制的利兹线。
取出MFW小板，板上屏蔽罩区域焊接手表无线充电路。
MFW充电小板背面同样设有屏蔽罩区域，内置苹果原装MFW模块。
去除上半部分，展现主PCBA以及TWS耳机无线充线圈。
TWS耳机无线充线圈粘在底部塑料底座上。
取出PCBA板，背面大面积打有导热胶，加速热量导出。
最后去除MFW小板的屏蔽罩以及主PCBA板的导热胶，再来看下器件分布。
屏蔽罩区域焊接的MFW手表无线充电路，采用独立黑色小板设计。
从另一面看，对应区域镂空处理，实际用料与Apple Watch原装USB-C磁吸无线充电器一致。
相关阅读：
去除主PCBA的无线充电线圈，可见多颗电感、USB-C母座以及电容等元器件。
主PCBA背面，是整机控制的核心，集成了升降压电路及Qi2.2无线充以及TWS耳机无线充对应的芯片。
整体可见安克这款三合一无线充电座内部采用模块化设计。为了支撑25W的多设备高能输出，其主板采用了三路独立控制架构。
产品在Qi2.2和TWS无线充电方面，均采用来自易冲的方案，而MFW无线充则采用苹果原装模块设计。
同时，针对高功率无线充带来的热量，电路中特别设计了涡轮风扇散热，构成了从底面进风、从尾部排风的穿透式风道结构。
电路实际用料解析

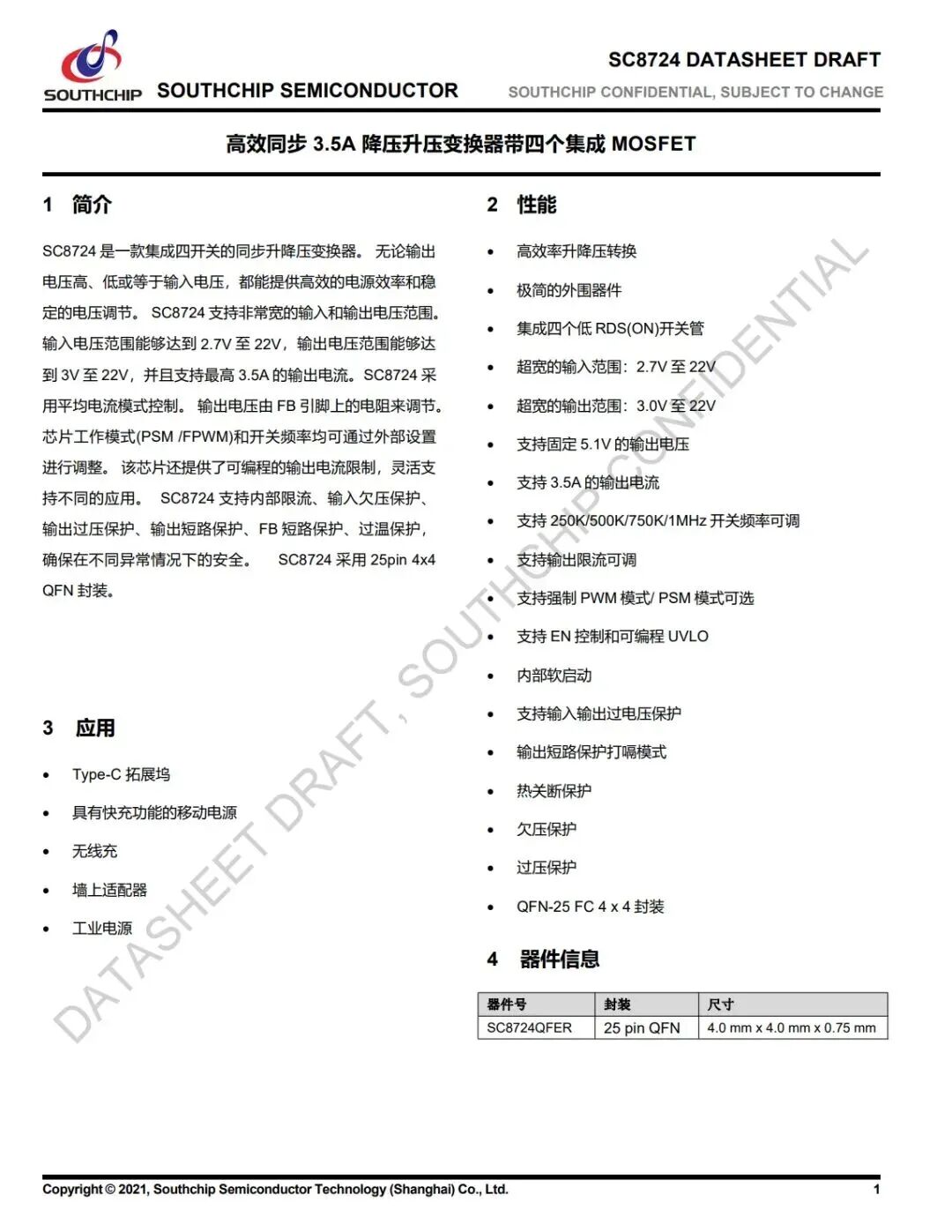

内置的同步升降压转换器来自南芯科技，型号SC8724，采用QFN25封装。是一款集成四开关的同步升降压变换器。无论输出电压高、低或等于输入电压，都能提供高效的电源效率和稳定的电压调节。
SC8724支持2.7V至22V输入电压，输出电压范围能够达到3V至22V，并且支持最高3.5A的输出电流。
SC8724采用平均电流模式控制。输出电压由FB引脚上的电阻来调节。芯片工作模式(PSM /FPWM)和开关频率均可通过外部设置进行调整。
该芯片还提供了可编程的输出电流限制，灵活支持不同的应用。SC8724支持内部限流、输入欠压保护、输出过压保护、输出短路保护、FB短路保护、过温保护，确保在不同异常情况下的安全。
输入保护管来自长晶科技，型号为CJAB55P03A，是一颗耐压30V的PMOS，导阻为6.5mΩ，采用PDFNWB3.3*3.3-8L封装。
一颗主控MCU来自XHSC小华半导体，型号为HC32F420FAUB-QFN32TR，内置84MHz Cortex-M4 32位CPU平台、256Kbytes Flash、32Kbytes RAM，采用QFN32封装，用于整机逻辑控制。
耳机无线充电主控芯片来自易冲，型号WB8117，这是一款高效的磁感应无线电源发射器IC，支持15W无线快充，支持3.3V~14V输入电压范围，兼容无线电源接收器通信，固定通信接口端口，内置可靠的过压/电流/温度保护方案。
下方四颗电容为耳机无线充对应的NPO谐振电容，上方为Qi2.2无线充对应的NPO谐振电容。
用于Qi2.2无线充的SoC芯片来自易冲半导体，型号CPS8610。
相关阅读：
该芯片是一款面向Qi 2.2 MPP 25 W 应用场景而推出，最高覆盖30W的高集成无线充电发射端控制器/SoC芯片，单颗芯片完成协议处理、功率级驱动、测量链路与多路解调。
CPS8610无线端覆盖Qi 2.0/2.2并兼容主流生态；有线侧集成PD 3.1 PPS/QC/AFC/UFCS等适配器接口，可按输入能力进行电压分档与功率映射，使效率、热设计与兼容性在全功率段取得平衡，便于平台化复用。
CPS8610采用QFN31封装，适用于车载磁吸与多合一无线充设备等领域。

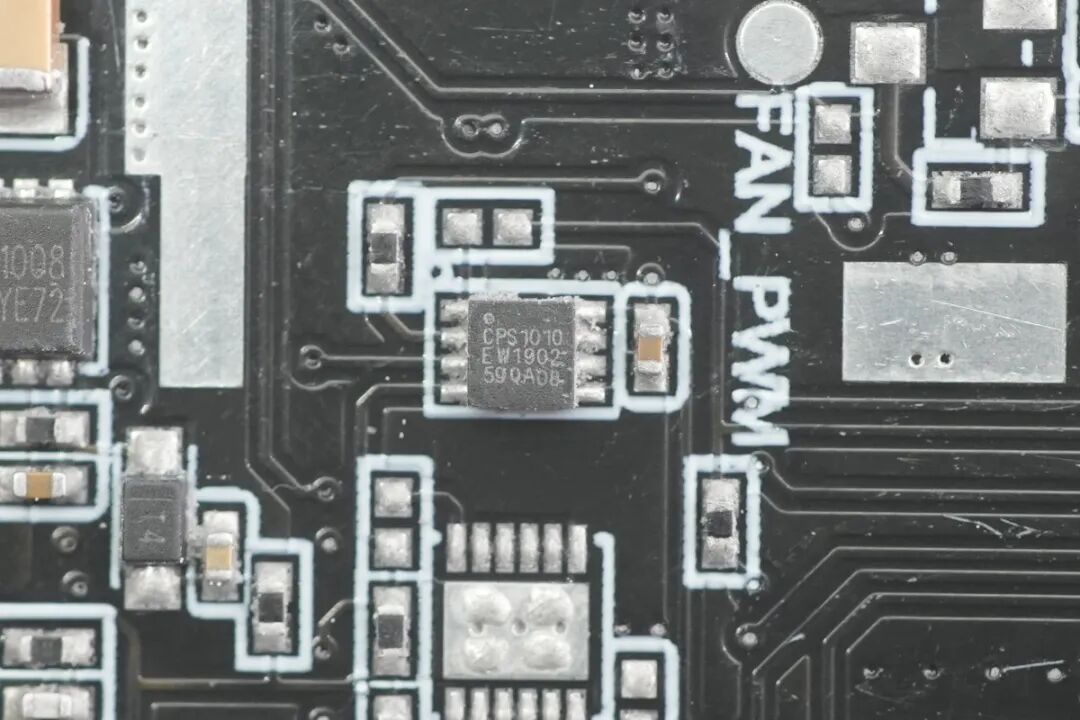

鉴权芯片采用来自CPS易冲半导体的CPS1010，这是一款面向Qi认证应用的无线充电协议加密芯片。
相关阅读：
该芯片集成SHA256加密引擎、ECC签名以及真随机数密钥生成功能，可为无线充电设备提供身份鉴权与安全认证支持，采用DFN8封装。
用于切换谐振电容的开关管来自LEADTECK领泰，型号为LTS1008FLD，NMOS，耐压100V，导阻9.3mΩ，采用PDFN3*3封装。
领泰LTS1008FLD资料如图。
一颗8DLPB的器件。
一颗51BP丝印芯片。
产品内置三颗同步降压转换器，对应三路无线充输出。其中一颗来自TI德州仪器，型号为TPS56339，这是一颗4.5V 至 24V 输入、3A 输出同步降压转换器，采用SOT23-6封装。
另一颗同样为德州仪器TPS56339。
还有一颗德州仪器TPS56339。

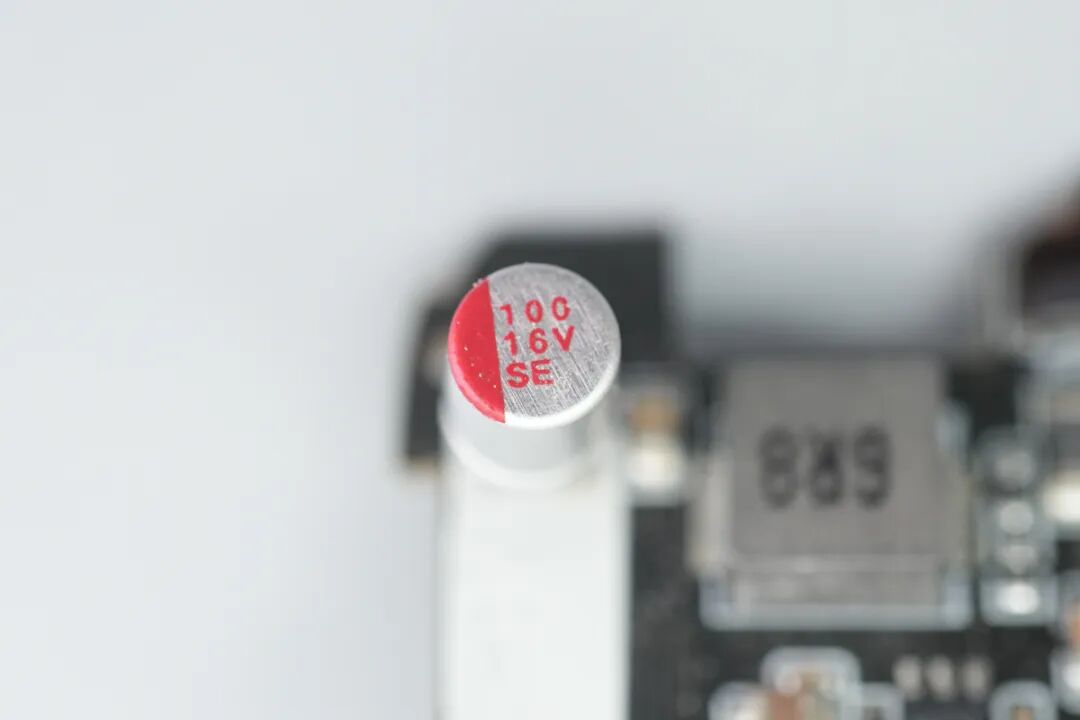

一颗16V 100μF滤波电容。
一颗25V 220μF电容。
最后再来看苹果MFW原装供电模块。一颗丝印338S00810-A0的定制芯片，用于无线充电功率级电压调节。
搭配使用的贴片电感特写。
MCU芯片丝印二维码，不过可以了解到，芯片为ST意法半导体STM32L433RC，内置80MHz ARM M4处理器，内置256KB存储器。两侧为TI德州仪器的TPS51604半桥驱动器，用于无线充电功率管驱动，LQFP64封装。
24.00MHz时钟晶振特写。
在MCU两侧是TI德州仪器的半桥驱动器，型号TPS51604，支持28V供电电压，使用2*2mm，WSON8封装。
全部拆解完毕，来一张全家福。
充电头网总结

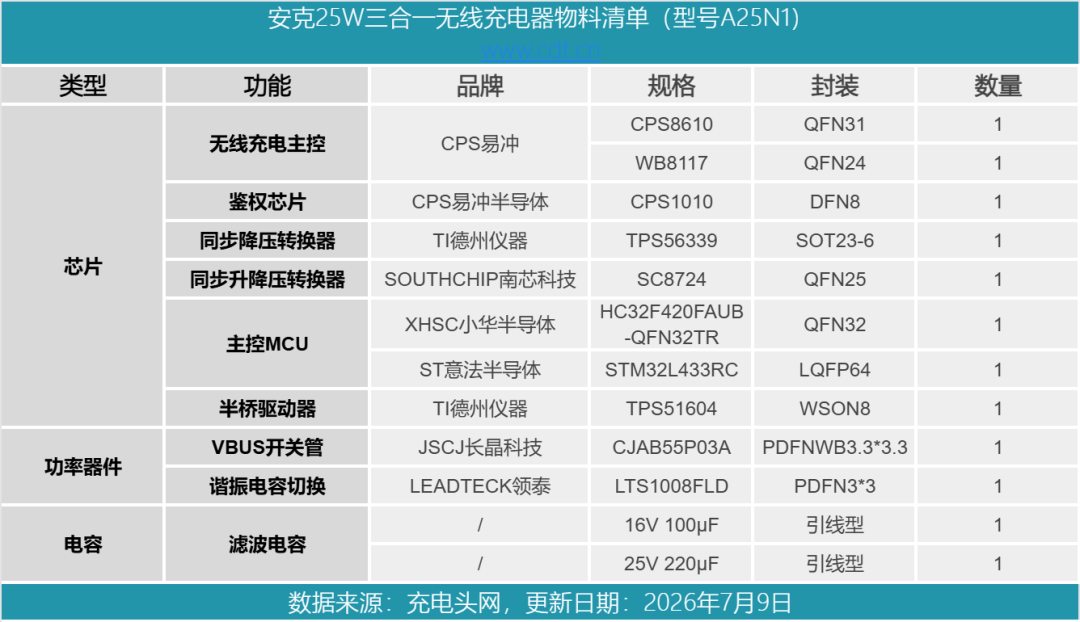

最后附上产品的物料清单，方便大家查阅。
安克这款三合一无线充采用高集成度的折叠设计，创新性引入了主动式风冷散热系统，降低了手机大功率充电时的温升，更实现了iPhone、Apple Watch以及AirPods耳机的多设备同时快充。
在无线充电方面，产品采用了易冲半导体的全套方案。
产品在Qi2.2无线充方面，由易冲CPS8610 SoC芯片搭配易冲CPS1010鉴权芯片实现25W无线充输出；底座的TWS耳机无线充电同样基于易冲方案，采用了WB8117无线充电发射IC。
在供电与电路控制方面， 输入端配备了南芯科技SC8724同步升降压转换器初步调压，并搭配三颗德州仪器TPS56339同步降压转换器实现分路输出；整机的系统逻辑控制则由小华半导体HC32F420FAUB MCU控制。
此外，Apple Watch手表充电区域直接采用了苹果原装MFW无线充电模块，确保Apple Watch稳定的快充体验。
总体而言，安克这款三合一无线充电器外观设计新颖，独特的折叠形态提升了日常收纳的便利性。其内部用料扎实可靠，兼具美学与充电效率，对于追求极致桌面充电体验的苹果生态用户而言，是一款值得选购的产品。
