近期，充电头网拿到了一款由元兔推出的新形态的无线散热手柄。

这款产品巧妙将21700电芯与半导体磁吸散热器融为一体，让玩家告别线缆束缚，实现真正的无线畅玩与极速降温。

此外，该产品还配备的实时数显屏显示电量档位，日常使用更直观。同时侧面预留的1/4英寸标准螺母孔，使其无论是在高强度电竞上分，还是搭配支架进行长时间手机直播，都能游刃有余。

下面，充电头网就为大家带来这款元兔散热手柄的详细拆解，看看其内部做工与用料究竟如何。

产品外观

包装盒正面采用深蓝星空背景，上方印有元兔品牌LOGO以及产品渲染图，下方醒目地标注了21700字样，表明其内置可更换的21700电池，告别线缆束缚。

包装盒背面印有详细的产品参数以及使用说明。

产品详细参数如下：

产品名称：元兔散热手柄

产品型号：YT-2077

最大制冷功率：15W

输入：5V-3A

档位：2档可调

制造商：元兔文化（深圳）有限公司

包装盒侧面印有产品的多机型兼容以及高效散热两大核心卖点。

包装内全部物品一览，包括元兔散热手柄本体、一节紫色的21700圆柱形锂电池、磁吸贴片及透明保护膜、USB-A to USB-C充电线以及操作说明贴纸。

附带的操作方法教程卡片详细说明了按键功能：长按开关机，单击切换P1和P2两个档位，双击开关灯光。此外还注明了电池充电的注意事项。

附赠的引磁片和导热贴片，方便不支持Magsafe磁吸的手机使用。

附带的21700锂电池特写，标称容量为5000mAh，为手柄提供持久的续航。

包装内附带了一根短USB-A to USB-C充电线，线身采用黑色环保橡胶材质，方便用户为手柄或电池充电。

元兔散热手柄本体采用黑色塑料外壳，左侧为手柄，表面带有防滑凸点纹理；右侧为散热风扇模组，按键和风扇内部辅以荧光绿点缀。

另外产品还有橙色版本可选，两者配置相同，仅配色有所差异。

手柄背面散热部分附有大面积的黑色硅胶垫用于紧密吸附手机。

手柄正面平可以看到散热风扇区域采用了涡轮状的进风栅格设计，内部扇叶清晰可见。

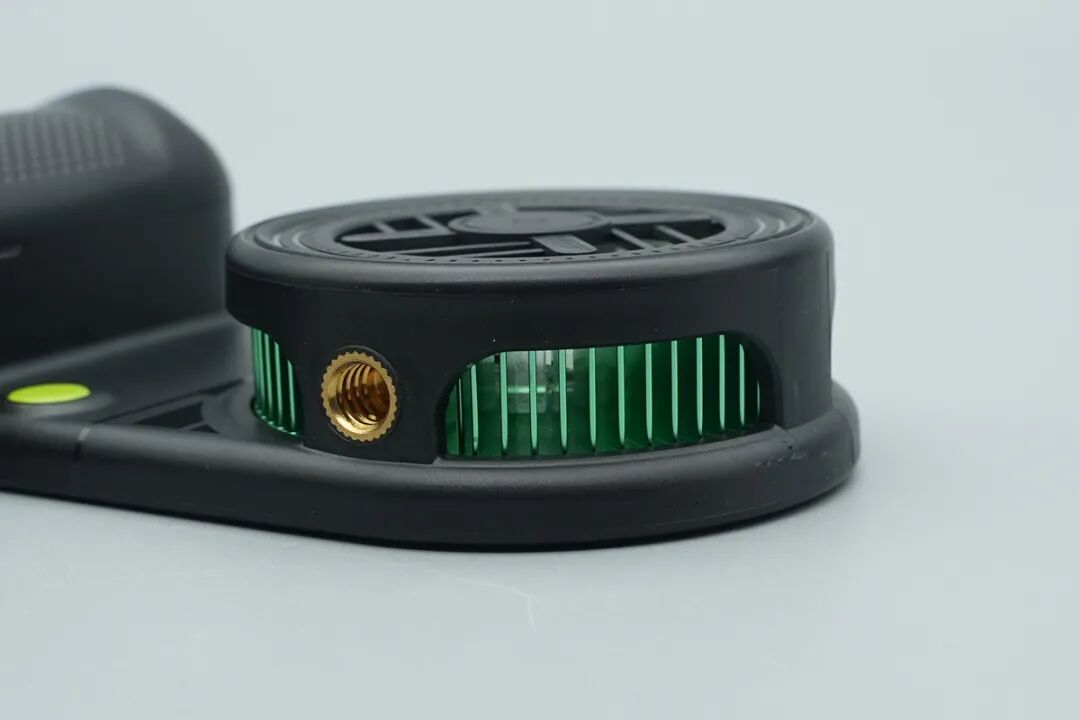

散热风扇侧面开有大面积的出风口，可以看到内部绿色的铝合金散热鳍片。此外还配备了一个1/4英寸标准螺母孔，方便将其固定在直播支架上使用。

位于手柄与散热器连接处的圆形实体按键特写，按键采用荧光绿配色，用于控制开关机、档位切换以及灯光。

按键上方设有一块带荧光绿边框的数字显示屏，用于实时显示当前工作档位及电量等信息，方便用户直观了解运行状态。

左侧手柄同时也是电池仓，打开盖板，内部为荧光绿配色，设有正负极金属弹片，用于安装随机附带的21700电池。

产品尺寸重量

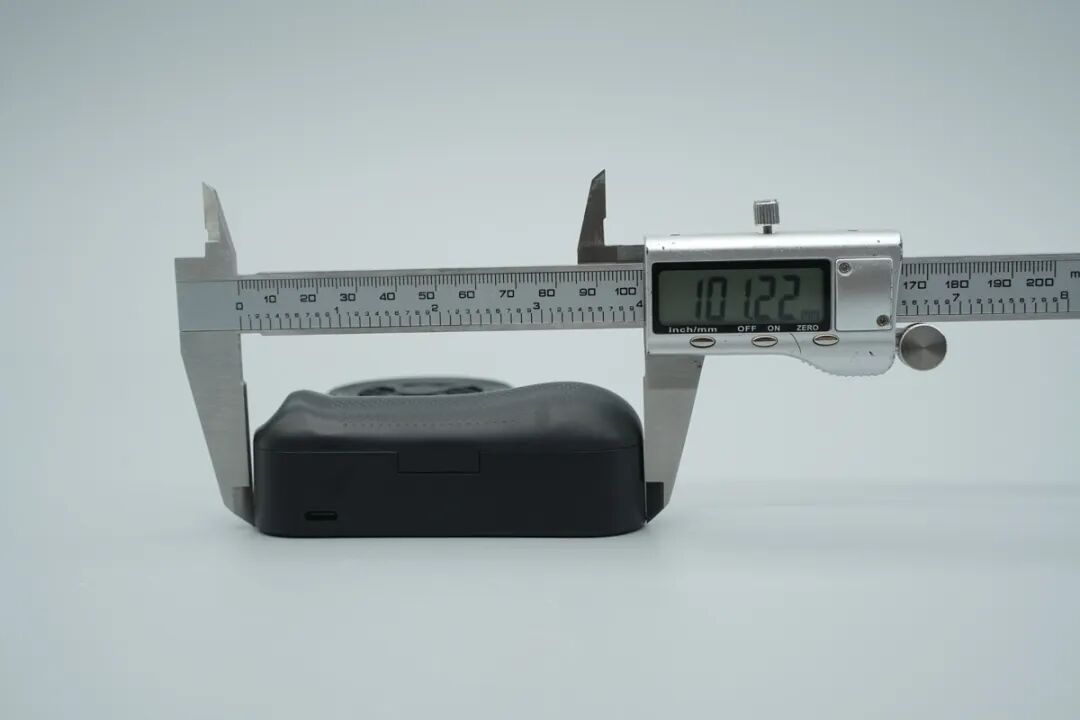

使用游标卡尺实测产品手柄部分的整体长度约为101.22mm。

实测产品整体宽度约为 118.19mm。

实测产品风扇部分的厚度约为24.45mm。

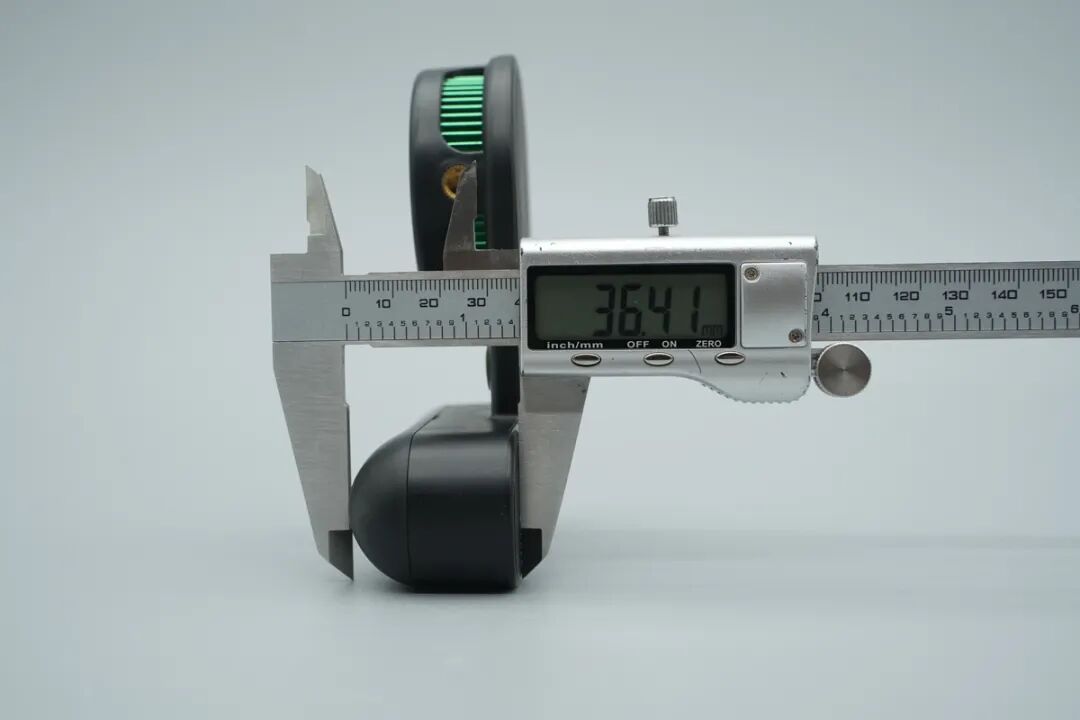

实测产品手柄部分的最大厚度约为36.41mm。

实测最薄处厚度约为7.72mm。

实测散热器风扇模组的直径约为59.37mm。

将产品放在电子秤上，测得其整体重量约为126.2g，分量适中。

产品使用场景

使用POWER-Z KM003C测试仪连接产品充电，实测在制冷状态下，输入功率可达4.94V 2.65A 13.12W。

相关阅读：

开机后单击按键，可切换一档模式。

再次单击按键可切换为二档。

将元兔散热手柄吸附在iPhone背部上实际场景如图所示，产品工作时散热模组内的绿色氛围灯亮起。

橙色款内部的氛围灯则有红绿紫三色灯组成。

这款产品的最大卖点便是无线使用模式，可脱离线缆束缚，外出游戏更随心所欲。

横屏游戏使用场景如图所示。

通过散热器侧面的1/4英寸标准螺母孔，可将手机固定在竖排支架上，便于户外直播场景应用。

单手提起产品本身，可见产品磁力强劲，不会掉落。

简单看过产品外观，接下来进入拆解环节。

产品拆解

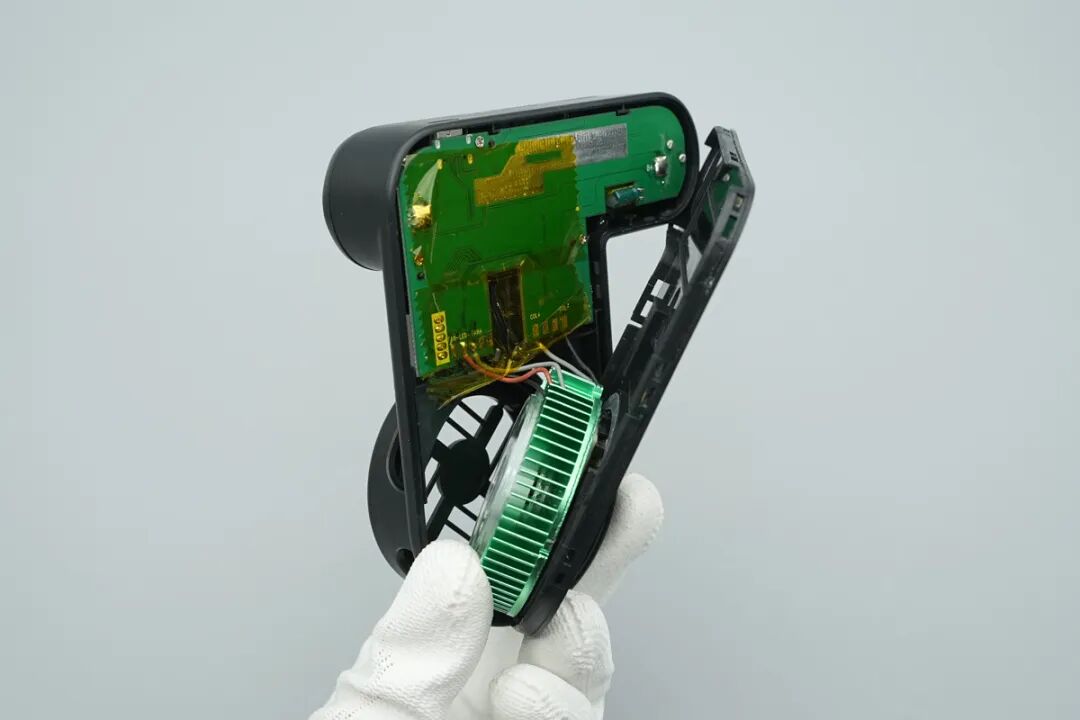

沿外壳接缝处撬开产品后盖，可见内部PCBA大面积覆盖高温胶带。

PCBA底部可见散热风扇模组的焊点。

另一面可见制冷片的焊点，一旁还设有一颗按键，用于切换产品工作模式。

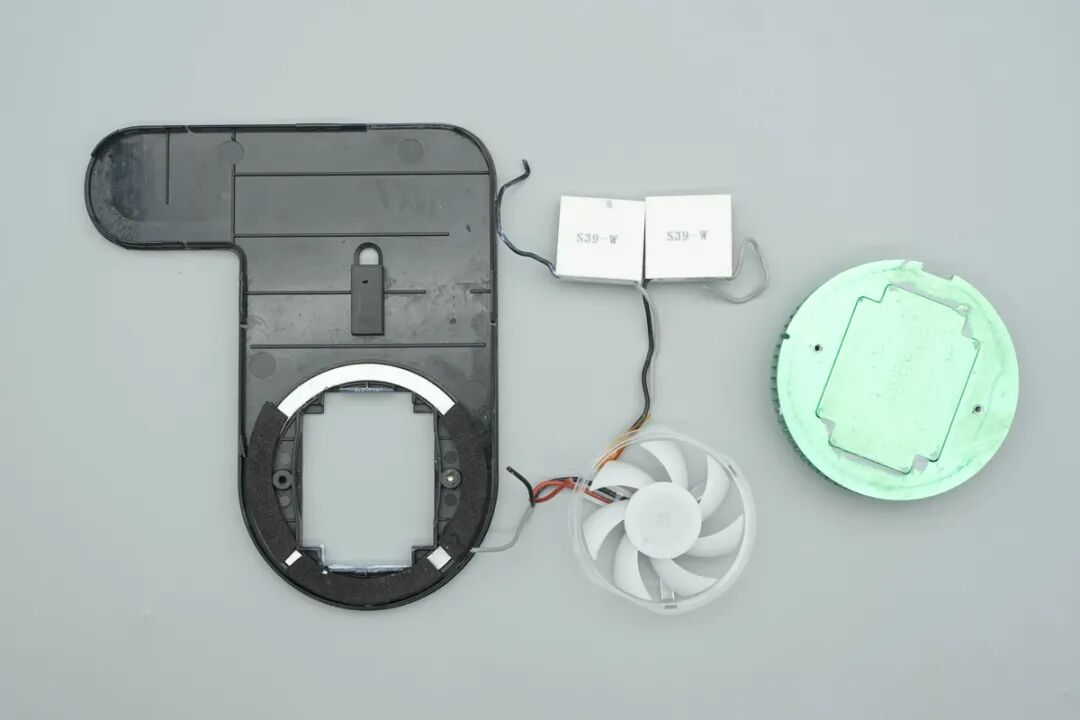

将内部组件从外壳中全部拆出。从左到右依次为带有电池仓的底壳、带有风扇与鳍片的中框以及PCBA模块。

中框背面去除硅胶垫片后是一整块铜质均热板，将手机热量快速传导至内部的制冷片。

去除均热板可以看到半导体制冷片表面涂有导热硅脂，外围设有着一圈环形磁铁和定位磁铁，用于Magsafe的磁吸功能。

继续分离中框模组，将散热风扇、散热鳍片以及半导体制冷片全部拆分。

两块S39-W半导体制冷片丝印均为S39-W。

使用游标卡尺实测单块制冷片的宽度约为20mm。

实测半导体制冷片的厚度约为4mm。

分离掰开TEC制冷片的两块陶瓷面板，内部是密集排列的PN结晶粒，在通电后通过珀尔帖效应实现热量的定向转移。

看完中框散热模组，回到PCBA部分。可见产品元器件均分布在PCBA正面。

产品背面则分布连接电池与风扇模组的焊点。

一个USB-C母座，内置黑色胶芯。

一个LED数码管显示模组，用于显示电量、制冷状态以及制冷档位信息。

一颗滤波电感，外套热缩管绝缘。

一颗按动开关，用于开关机以及切换产品工作档位。

一颗滤波电感，规格为16V 100μF。

一颗用于电路切换控制的MOS管来YouCrystal优晶微，型号YC45N03ADE，NMOS管，耐压30V，导阻5.8mΩ，采用PDFN3*3封装。

产品内置的锂电池充电芯片来自Sytatek矽塔，型号为SA4356，采用ESOP8封装。该芯片是一款具备36V高耐压、1A最大充电电流，并集成了输入过压保护、电池反接保护与温度监测等多重安全防护功能的锂电池线性充电芯片。

产品内置的锂电保护芯片来自INJOINIC英集芯，型号为IP3036A，采用CPC8-5封装。这是一款专为单节锂离子及锂聚合物电池组打造的高精度保护IC。

相关阅读：

芯片内置延时电路与MOSFET，能有效节省设备的PCB面积。同时该芯片具有极低功耗表现，工作模式典型电流仅3.6μA，关断模式低至1.8μA。

IP3036A 提供了高精度的过充电压、过放电压、充电过流、放电过流及短路检测保护。

此外，芯片还集成了过温保护、充电器检测、无外部负载时的电池反接保护功能，并允许向0V电池充电，全方位保障电池组在各种异常工况下的安全与稳定。

一颗用于整机逻辑控制的无标MCU。

全部拆解完毕，来一张全家福。

充电头网总结

最后附上产品的物料清单，方便大家查阅。

元兔无线散热手柄采用单边手柄+磁吸散热器的结构设计。左侧手柄兼作电池仓，内置一节可更换的5000mAh 21700电池独立供电。右侧散热模块配备数显屏显示电量与工作档位，机身侧面预留1/4英寸标准螺母孔，以适配桌面支架或户外直播场景。

在内部散热与结构方面，散热模块最外层采用大面积铜质均热板导热，内部配置两块半导体制冷片、铝合金散热鳍片及散热风扇，最高制冷功率约为15W。均热板外围设有环形磁铁与定位磁铁，用于实现Magsafe磁吸功能。

在核心器件选型方面，产品搭载了矽塔SA4356线性充电芯片负责电池充电，并搭配英集芯 IP3036A锂电保护芯片，而整机逻辑控制则由一颗无标MCU实现。
