前言
绿联推出了一款全新设计的160W速显充 4C1A氮化镓数显充电器。这款充电器主打便携与智能交互，机身重量仅353克，非常适合日常桌面办公与差旅出行使用。
在外观设计上，该产品配备了4C1A接口，能同时满足五台设备的充电需求。
更创新性地搭载了可视化LCD彩屏，能够实时显示总功率、单口功率分配状态、握手协议以及实时的电压电流等信息，可视化智能充电管家让充电状态一目了然。
在协议兼容性方面，该款充电器表现十分全面，其C1和C2单口最高均支持140W的大功率输出。
并且支持PD3.1、PPS、QC、SCP、FCP、AFC、UFCS等主流快充协议，能够轻松应对从轻薄本、游戏本到各类智能手机的快充需求。
能在如此紧凑的体积内实现160W大功率和多路快充，得益于该充电器内部采用了先进的PFC+AHB拓扑架构。
这种架构通过谐振工作模式有效降低了开关损耗，不仅大幅提升了高频转换效率，还使得产品拥有0.77W/cm³的功率密度表现。
同时搭配同步整流以及独立的多路二次降压电路，实现了紧凑体积下160W大功率输出与五口智能功率分配的完美结合。
充电头网此前评测过这款产品。
相关阅读：
绿联PFC+AHB架构快充家族机型选型介绍
绿联PFC+AHB拓扑架构产品家族包含两款充电器：绿联速显充160W主打便携与智能交互，搭载LCD屏显，4C1A接口，重仅353g，适合日常桌面与差旅使用。
绿联500W六口氮化镓桌面充电器主打高性能输出，总功率500W、单口240W，5C1A接口并支持UFCS协议，重1700g，专为大功率场景打造。
接下来充电头网将为您来了这款产品的拆解报告。
产品开箱
充电器外包装正面印有产品外观图及160W字样，采用银灰色背景设计。
打开内盒，绿联160W充电器本体稳固地安放其中。
包装内除充电器本体外，还附带了一根编织快充线、说明书以及保修卡。

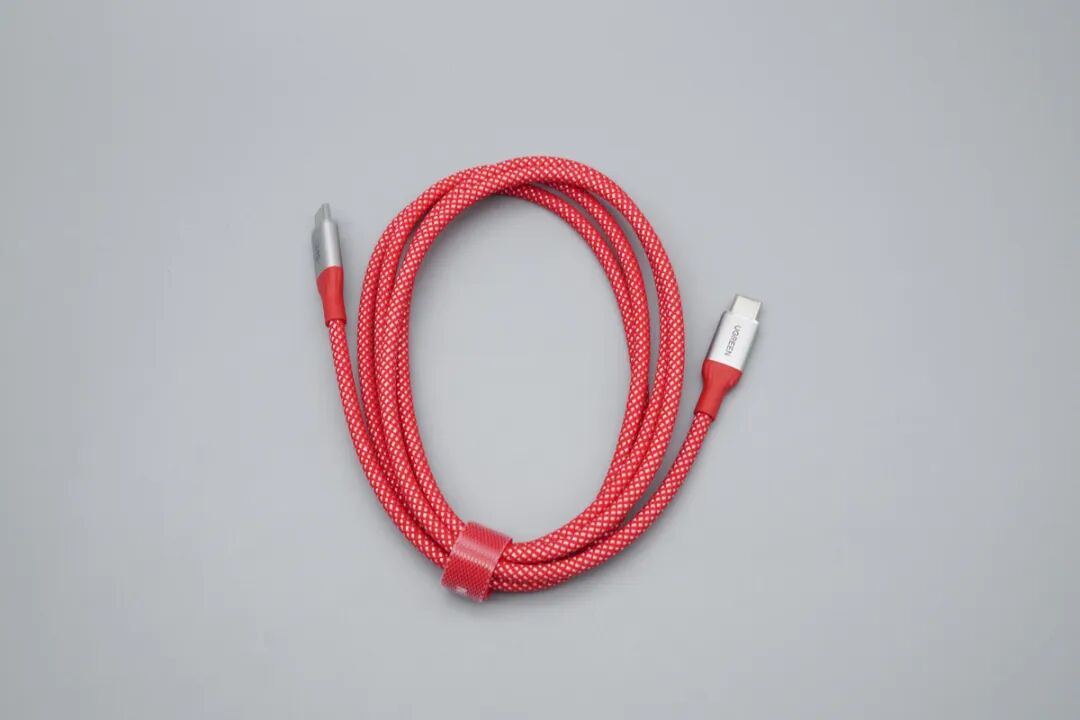

附带的是一根C to C数据线，线身采用红白交织设计。
附带的线材端头采用红色注塑加固处理，印有UGREEN绿联品牌Logo以及功率标识。
编织线身特写，抗拉扯耐磨损。

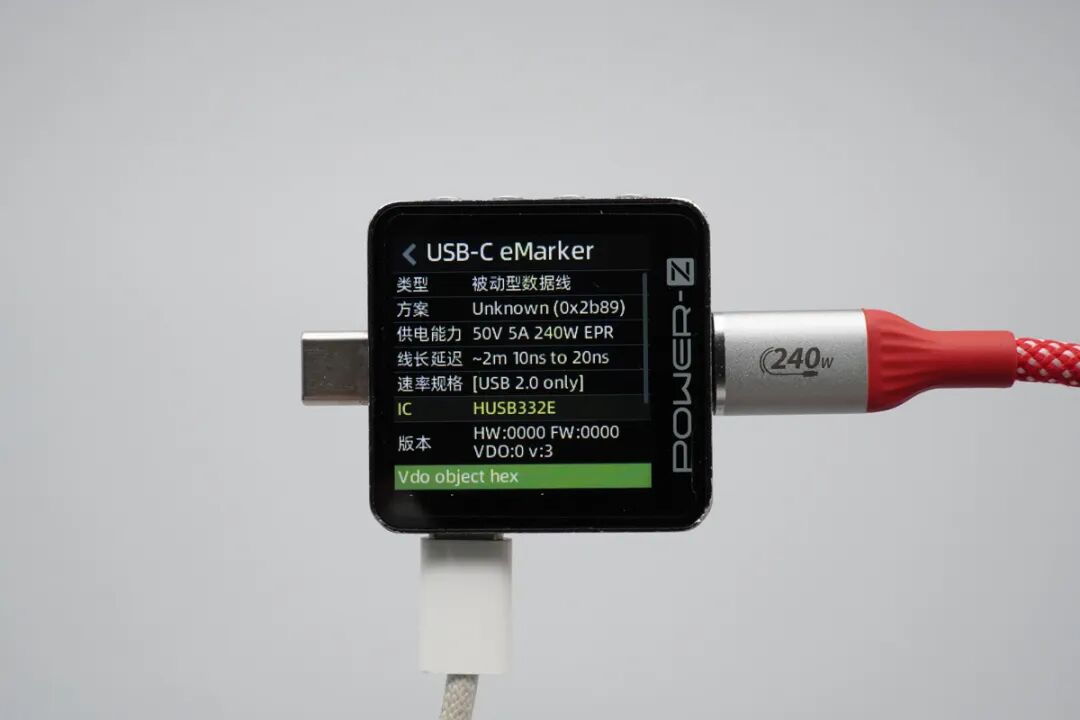

POWER-Z KM003C测试数据线，可见其内置慧能泰e-marker芯片，支持PD3.1 240W电力传输。
相关阅读：

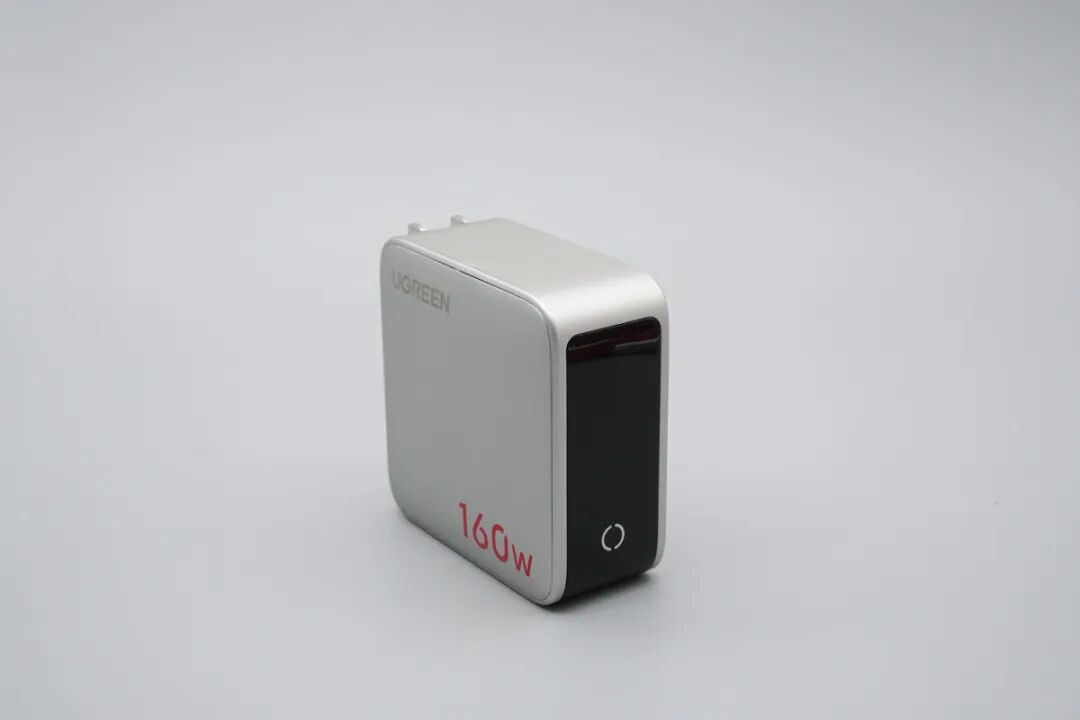

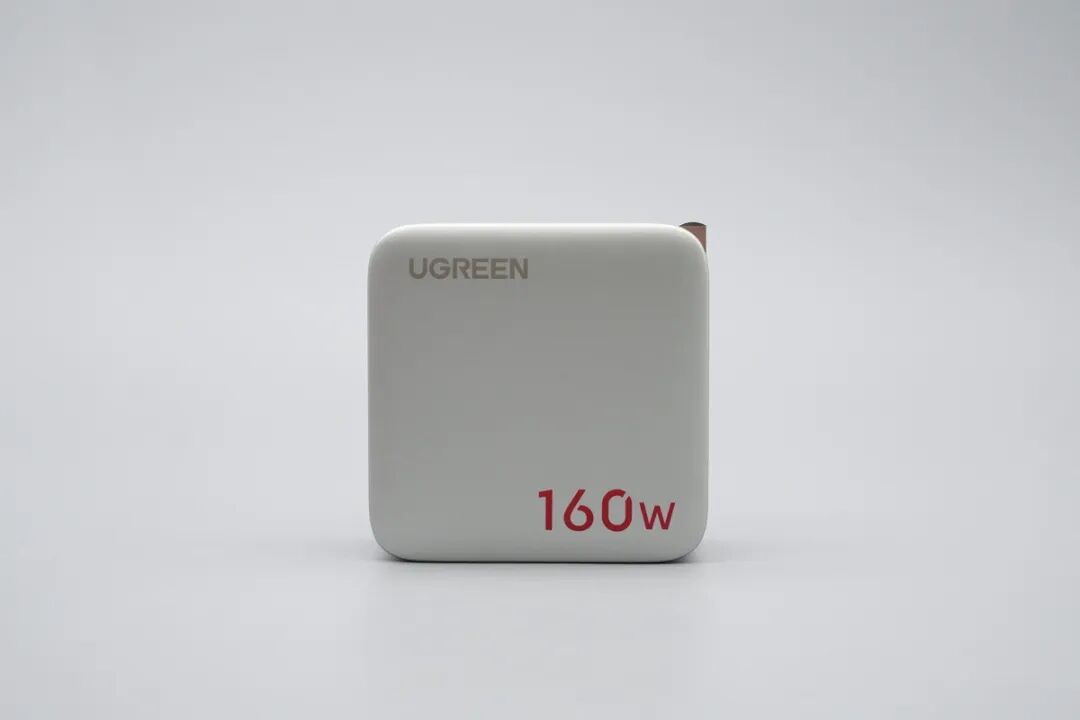

绿联160W充电器本体正面一览，采用了金属质感的太空银设计，身呈现方形圆角造型，边缘过渡顺滑，机身侧边下方印有醒目的红色160W字样，彰显大功率快充身份。
充电器机身整体过度圆润，显示屏作为点睛之笔，让整款产品更灵动更智能。
充电器插脚测印有详细铭牌与安规认证标识。
插脚采用了可折叠的国标双脚设计，便于收纳携带。
产品详细参数如下：
产品名称：160W五口氮化镓快充充电器
产品型号：X774
产品P/N：35379
输入：100-240V~50/60Hz2.3AMax
输出：
USB-C1/USB-C2输出 5V3A、9V3A、12V3A、15V3A、20V5A、28V5A 140WMax
USB-C3输出 5V3A、9V3A、12V3A、15V3A、20V5A 100WMax
USB-C4输出 5V3A、9V3A、12V2.5A、15V2A、20V1.5A 30WMax
USB-A输出 5V3A、9V2A、12V1.5A、10V2.25A 22.5WMax
总输出功率：160WMax
制造商：深圳市绿联科技股份有限公司
中国制造
该产品通过了3C认证
充电器显示屏区域采用黑色亮面亚克力面板，未通电时与机身融为一体，下方设有一个触摸按键，用于切换屏幕显示内容。
输出端面板配备了4个USB-C接口和1个USB-A接口，USB-C1-C3接口单口输出功率为100~140W可充笔电及手机。
USB-C4与紫色胶芯USB-A接口特写，单口输出功率为22.5~30W，适合手机快充。

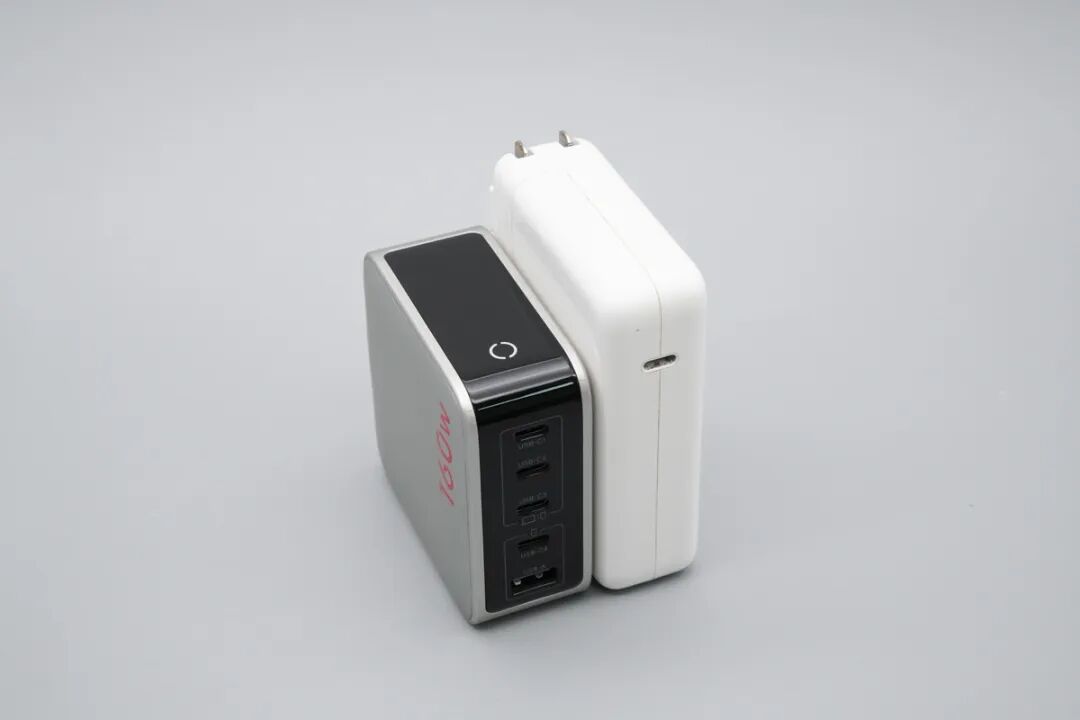

与苹果原装140W充电器进行体积对比。
数显屏幕功能介绍

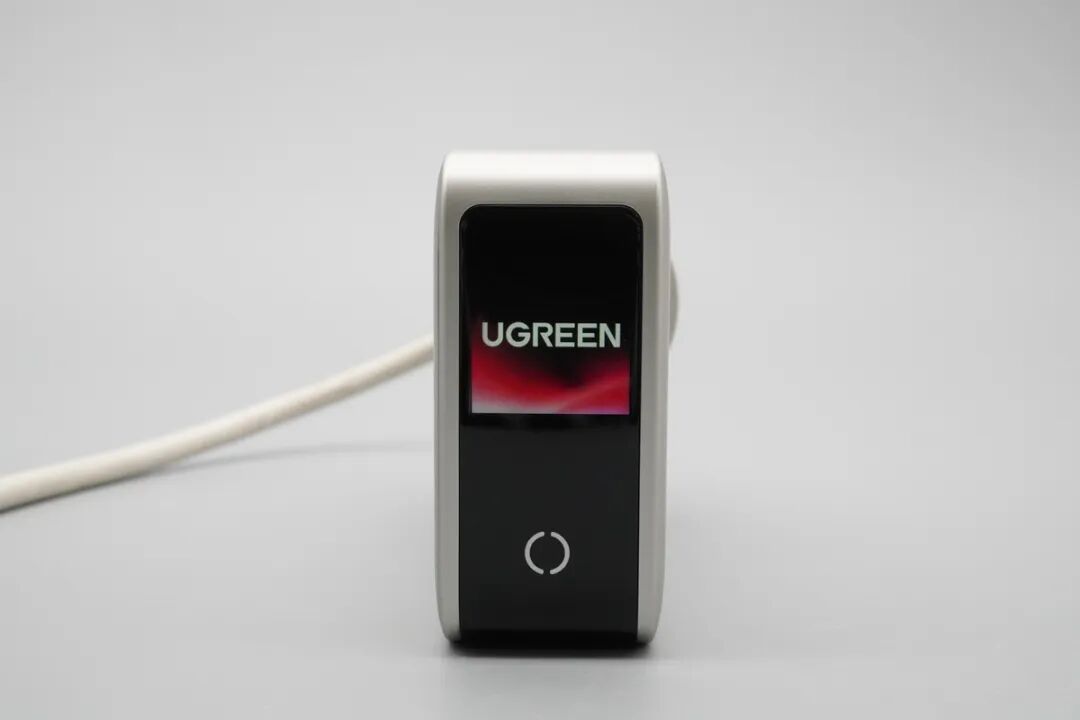

开机显示UGREEN绿联Logo。
待机状态下显示0W。

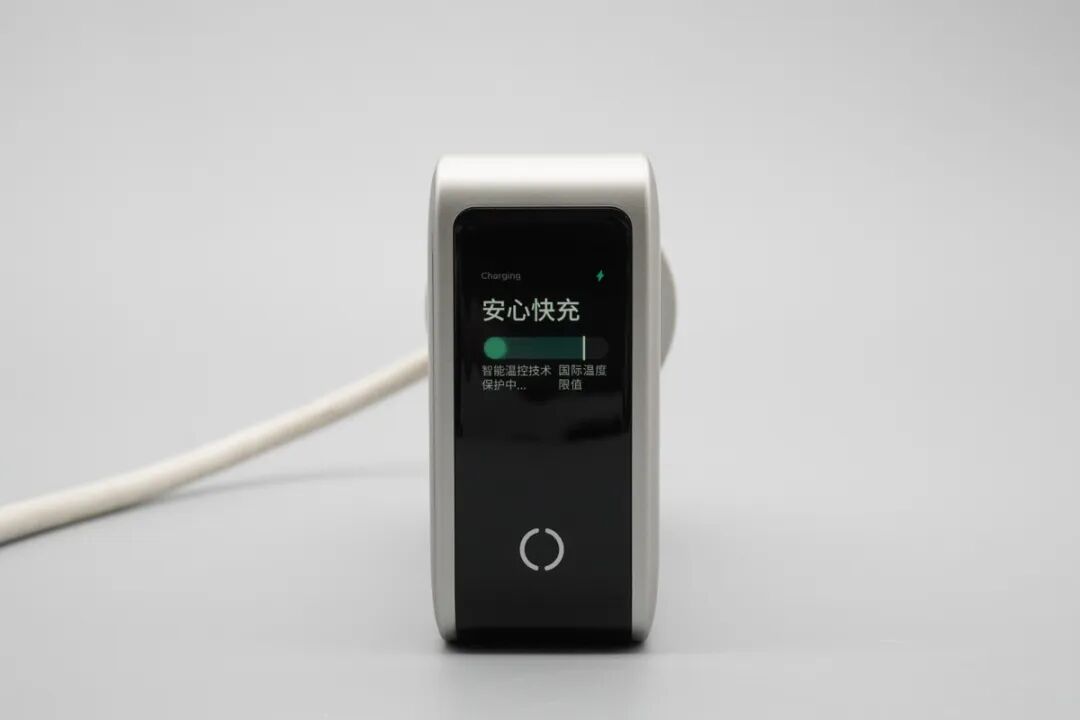

屏幕具有动画过渡效果，可显示安心快充智能温度保护状态。

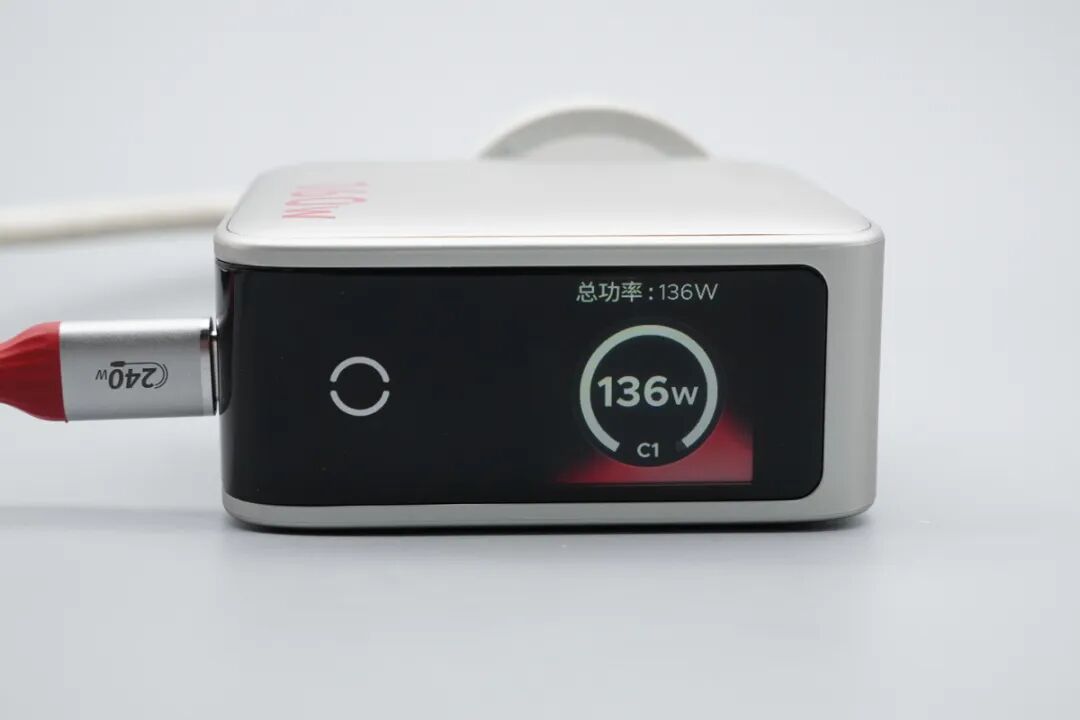

接入大功率设备充电时，屏幕显示C1口输出功率136W。
双设备同时接入，屏幕分别显示C1（98W）与C2（55W）分配状态，总功率153W，显示非常直观。
切换至详细电压电流页还可以实时显示产品实际输出的状态。

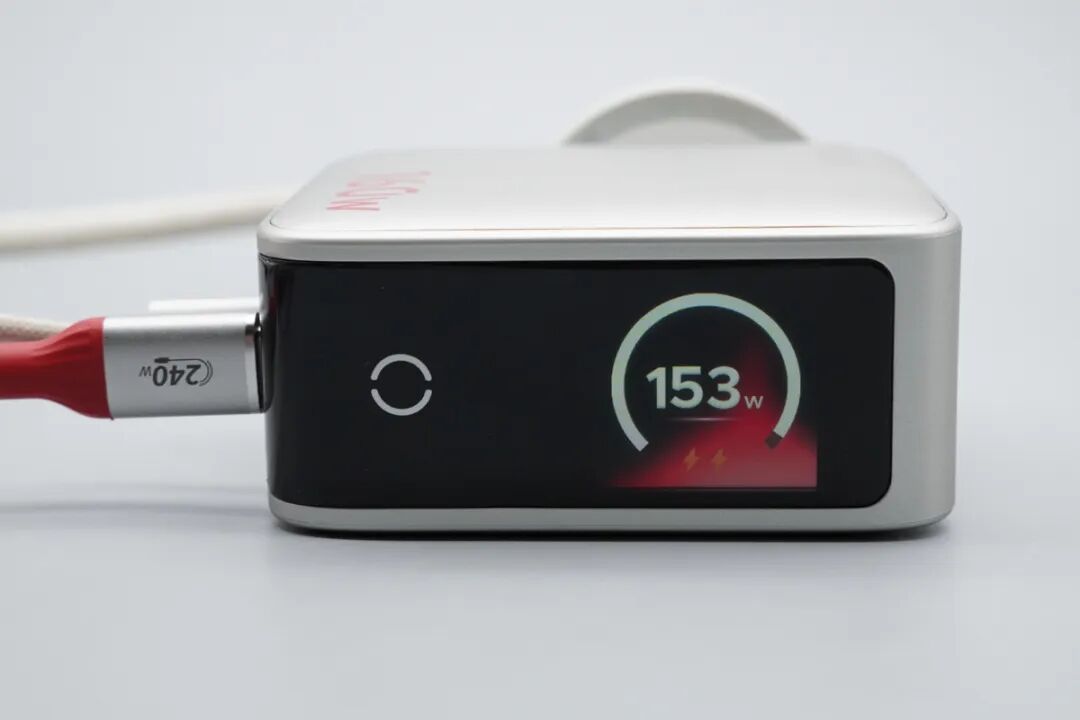

还可以切换为简洁显示页面，此时总功率页面显示为153W。
为iPhone17充电，实际输出功率可达30W+。

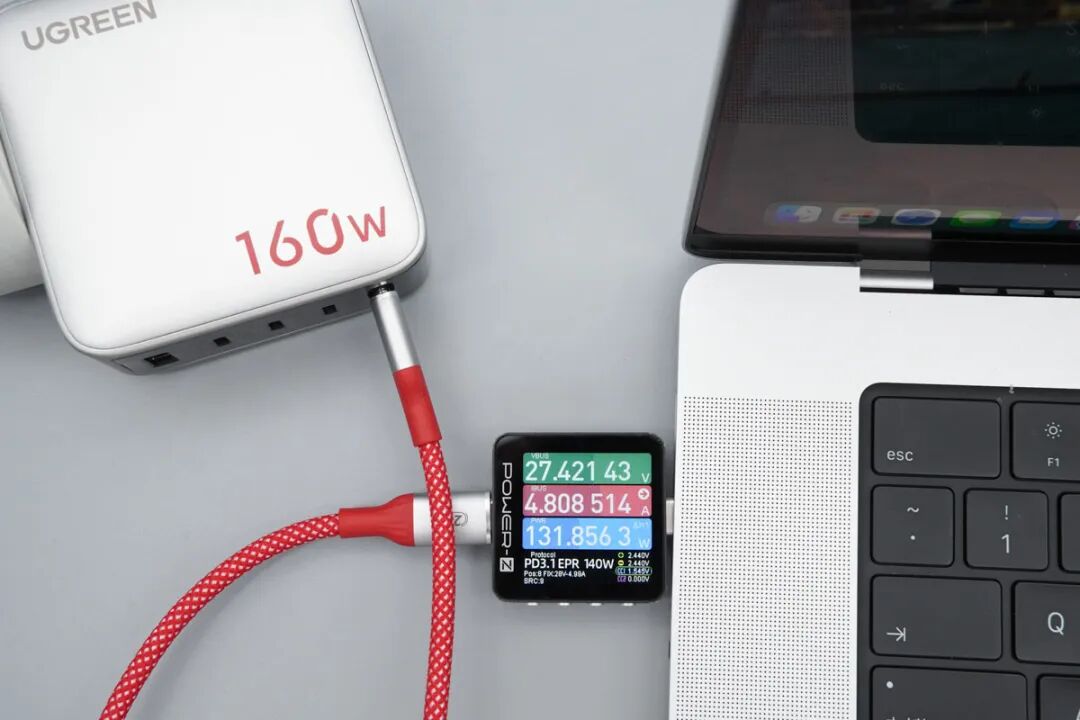

实测为MacBook Pro16充电，功率跑到131.8W，轻松满足笔电快充。
快充协议兼容性

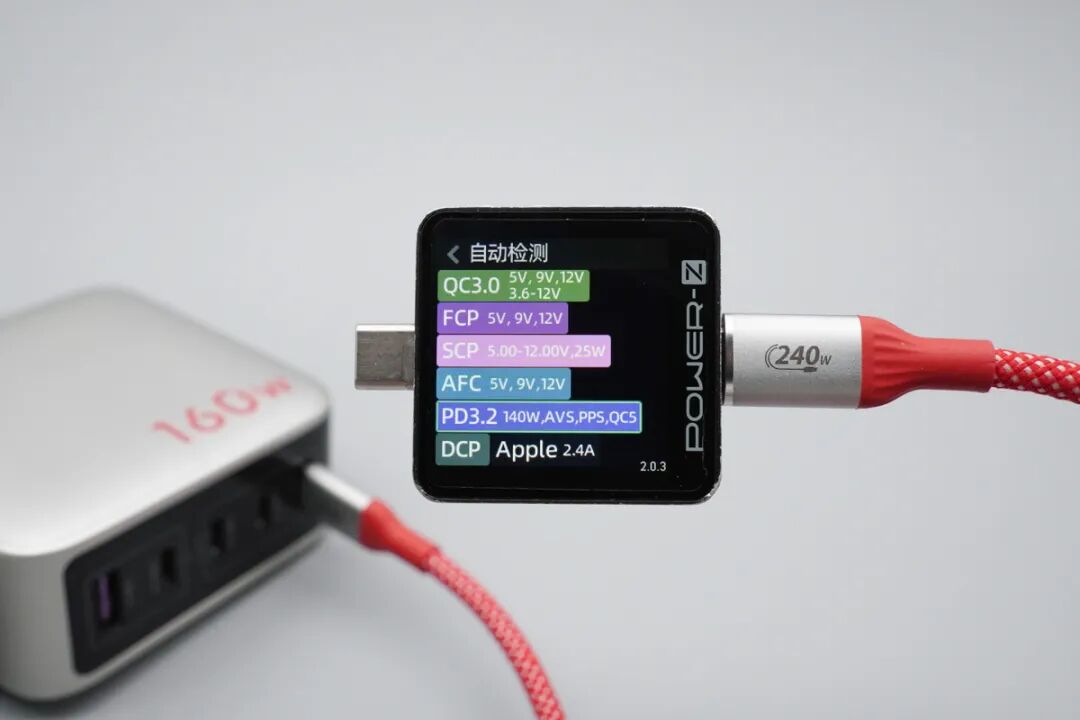

使用POWER-Z KM003C读取USB-C1快充协议，支持QC3.0、FCP、SCP、AFC、PD3.2/PPS/AVS、DCP以及Apple 2.4A快充协议。
相关阅读：
PDO报文显示支持5V3A、9V3A、12V3A、15V3A、20V5A以及28V5A的固定电压档位以及4-21V 5A PPS档位和9-20V 3A/5A AVS档位。
相关阅读：
读取USB-C2快充协议，支持QC3.0、FCP、AFC、PD3.2/PPS/AVS、DCP以及Apple 2.4A快充协议。
PDO报文显示支持与USB-C1相同。
读取USB-C3快充协议，支持QC3.0、FCP、SCP、AFC、SFCP、PD3.0/PPS、QC5、DCP以及Apple 2.4A快充协议。
PDO报文显示支持5V3A、9V3A、12V3A、15V3A、20V5A固定电压档位以及5-21V 5A PPS档位。
读取USB-C4快充协议，支持QC3.0、FCP、SCP、AFC、SFCP、PD3.0/PPS、QC4+、DCP以及Apple 2.4A快充协议。
PDO报文显示USB-C4支持5V3A、9V3A、12V2.5A、15V2A、20V1.5A固定电压档位以及5-11V 2.75A PPS档位。

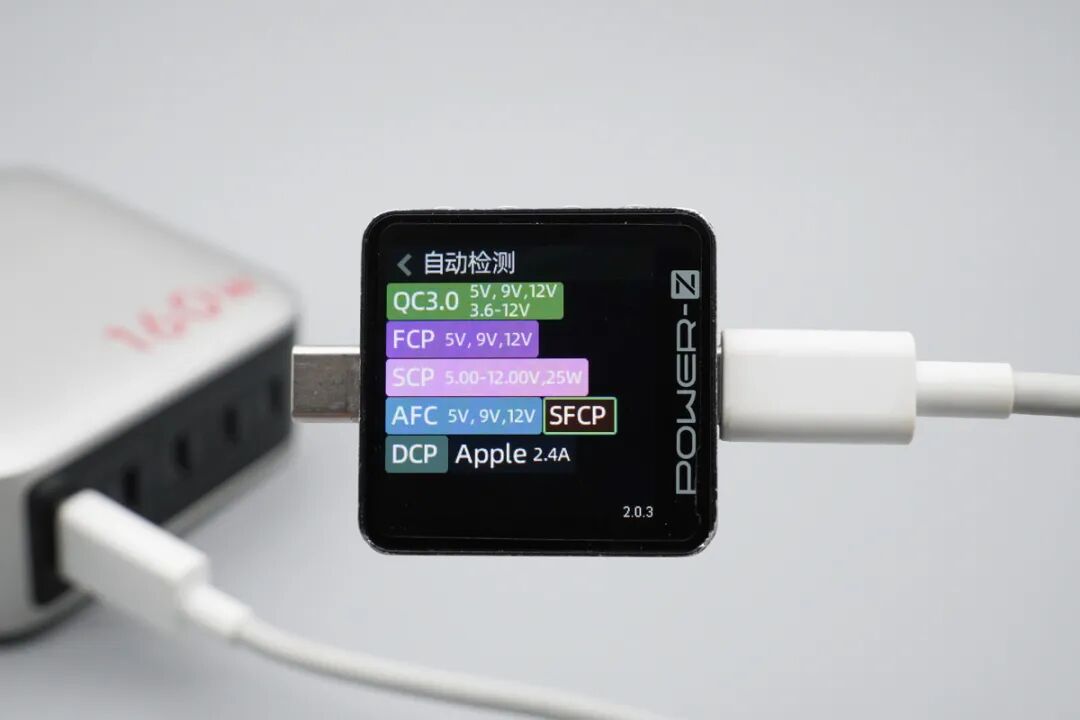

读取USB-C4快充协议，支持QC3.0、FCP、SCP、AFC、SFCP、DCP以及Apple 2.4A快充协议。
产品三围尺寸与重量实测
充电器单体重量实测为337.5g。
实测线材长度约为1.5米。

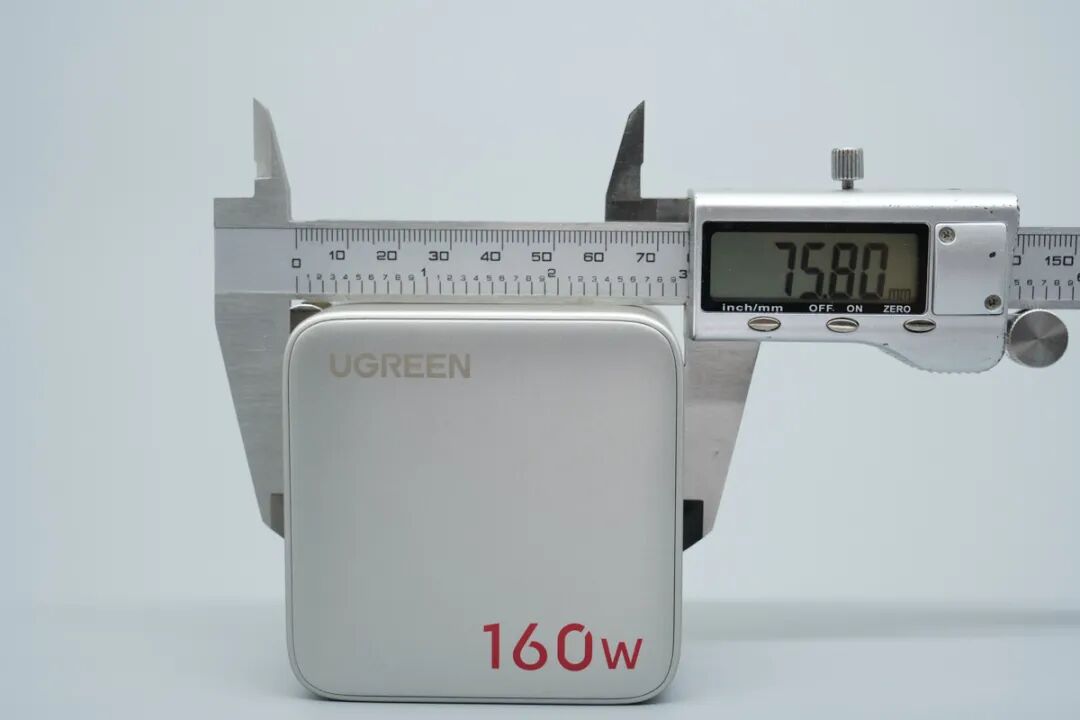

尺寸方面，使用游标卡尺测得机身长度为75.80mm。
宽度为75.74mm。

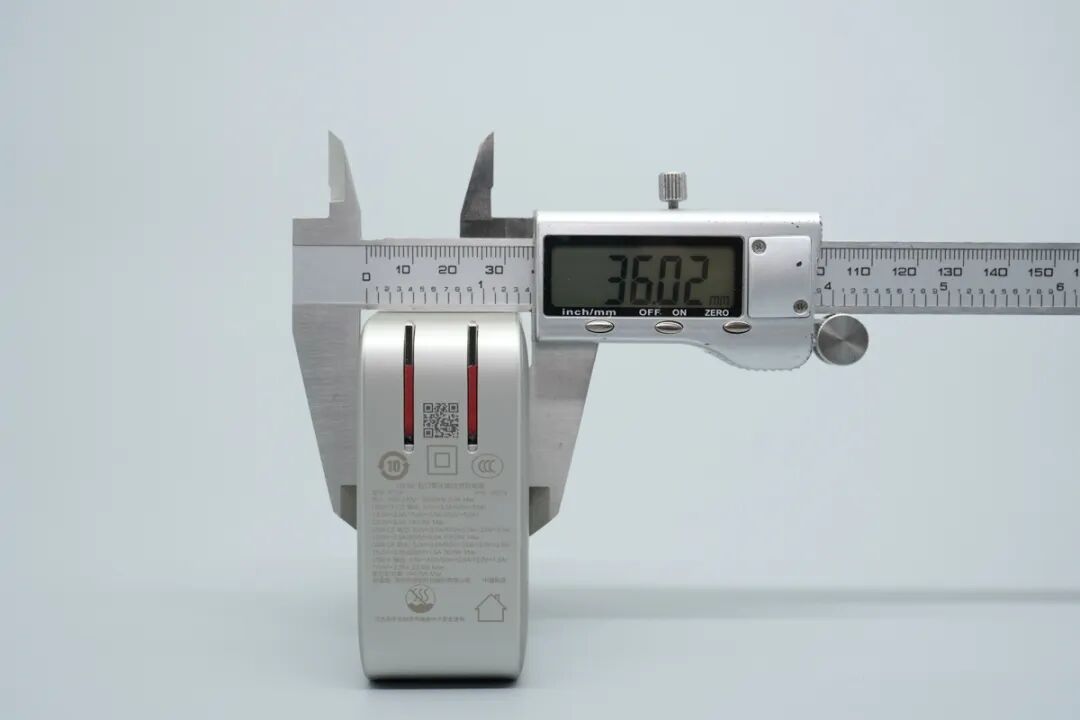

厚度为36.02mm，整体功率密度表现不俗。
简单看过产品外观以及快充兼容性。
电路板整体布局全貌解析
沿外壳接缝将其撬开，可见内部模块被大量灰色导热灌封胶包裹，PCBA模块在灌封胶保护下非常牢固，起到绝缘与均热作用。
长度约为70.35mm。

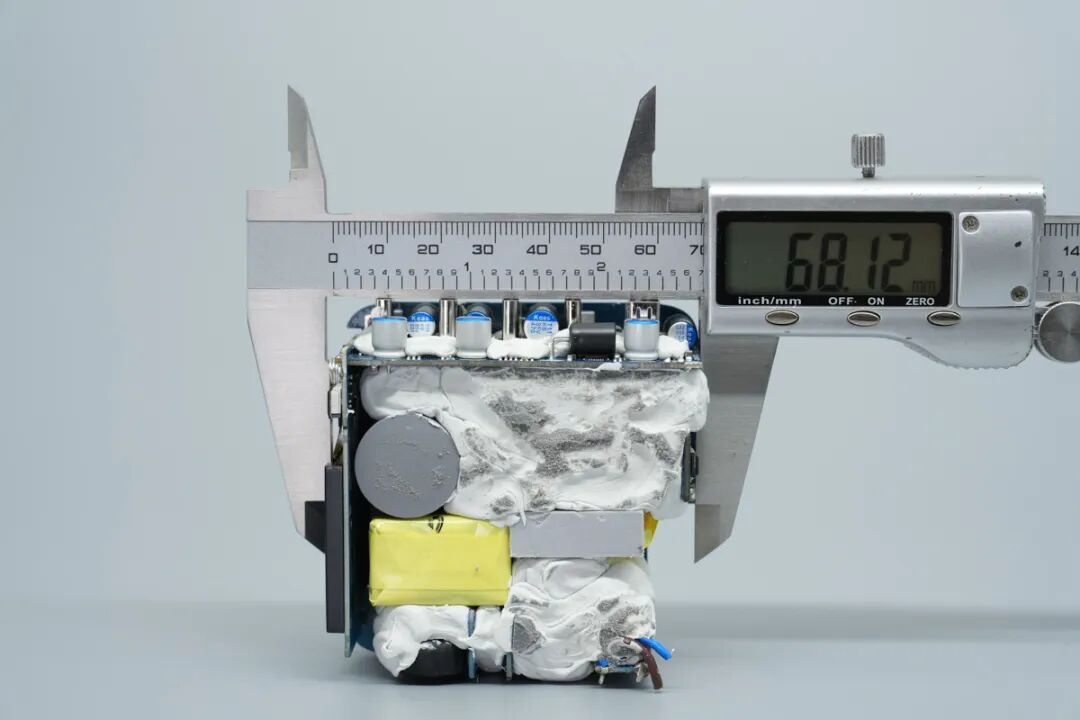

PCBA模块测得宽度约为68.12mm。

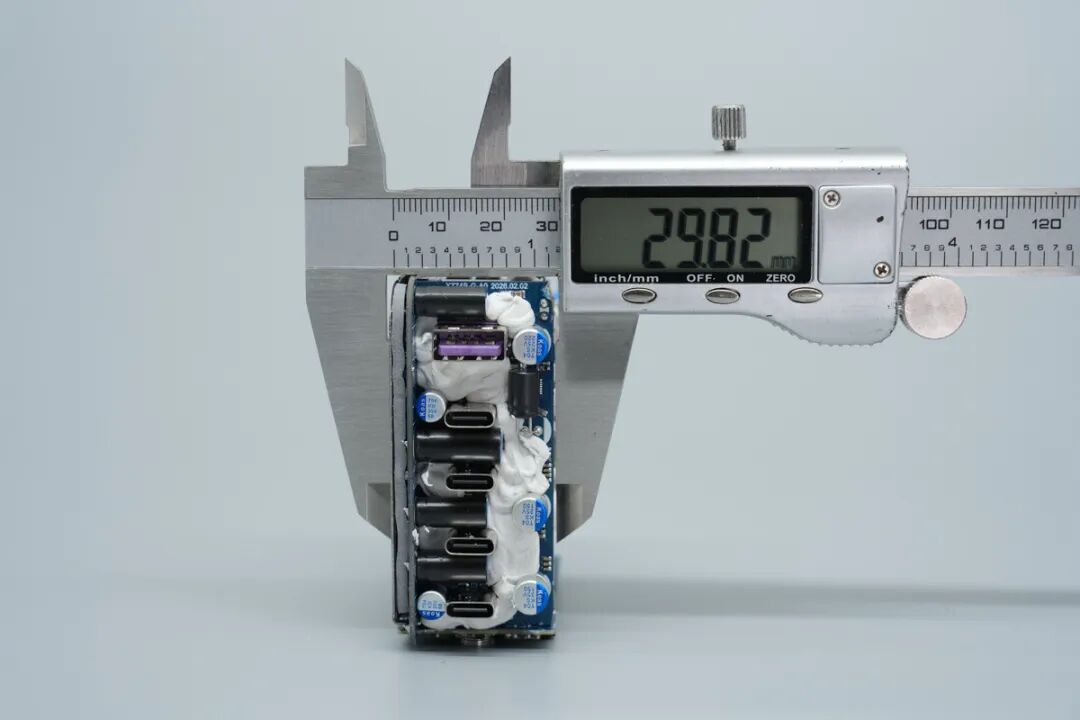

厚度约为29.82mm。

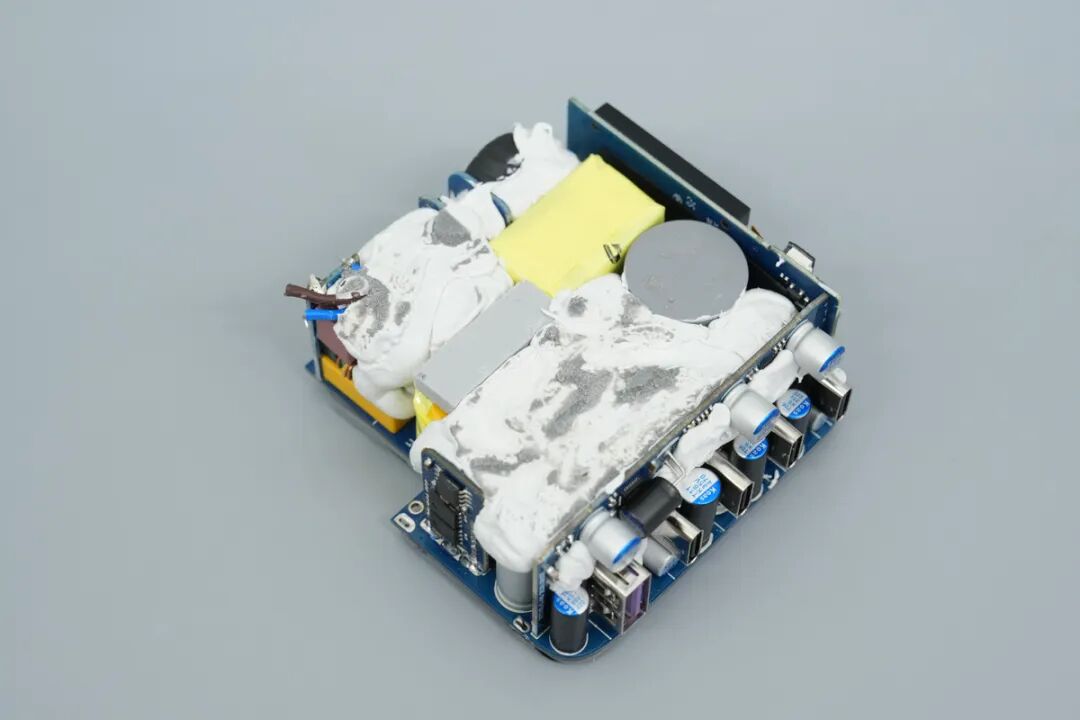

PCBA模块正面各元器件紧密排列。
PCBA模块背面贴有整块金属散热板。
拆下背面导热贴和铝板，露出PCBA底层元件。

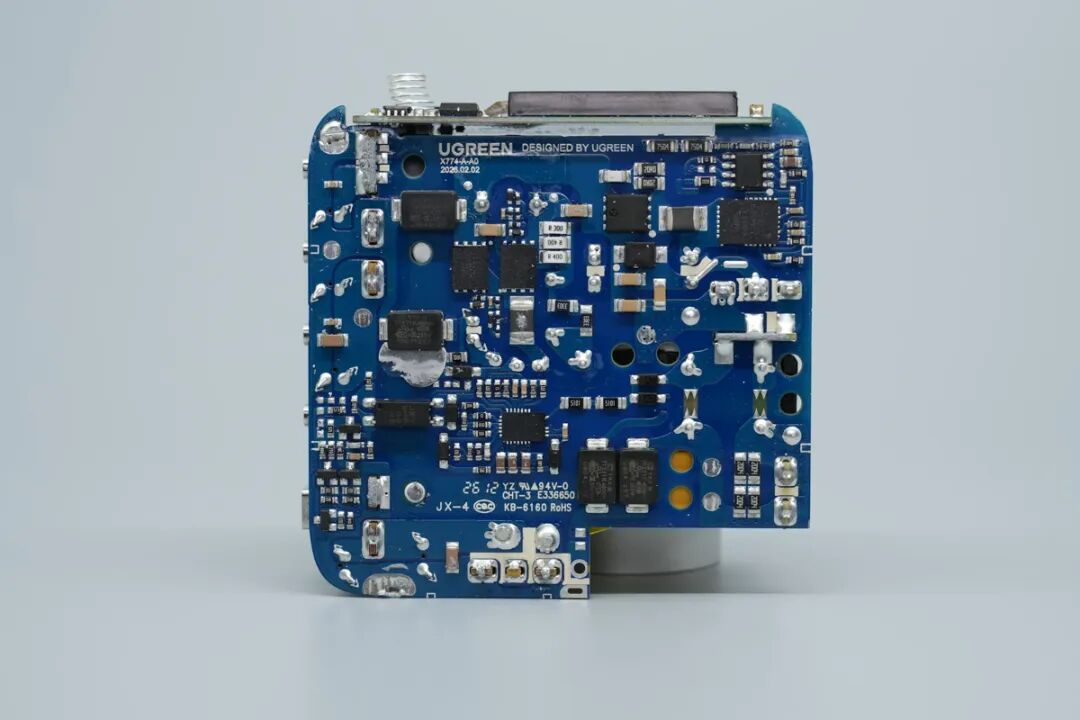

PCBA背面布局十分规整，主要为控制芯片和贴片元件。

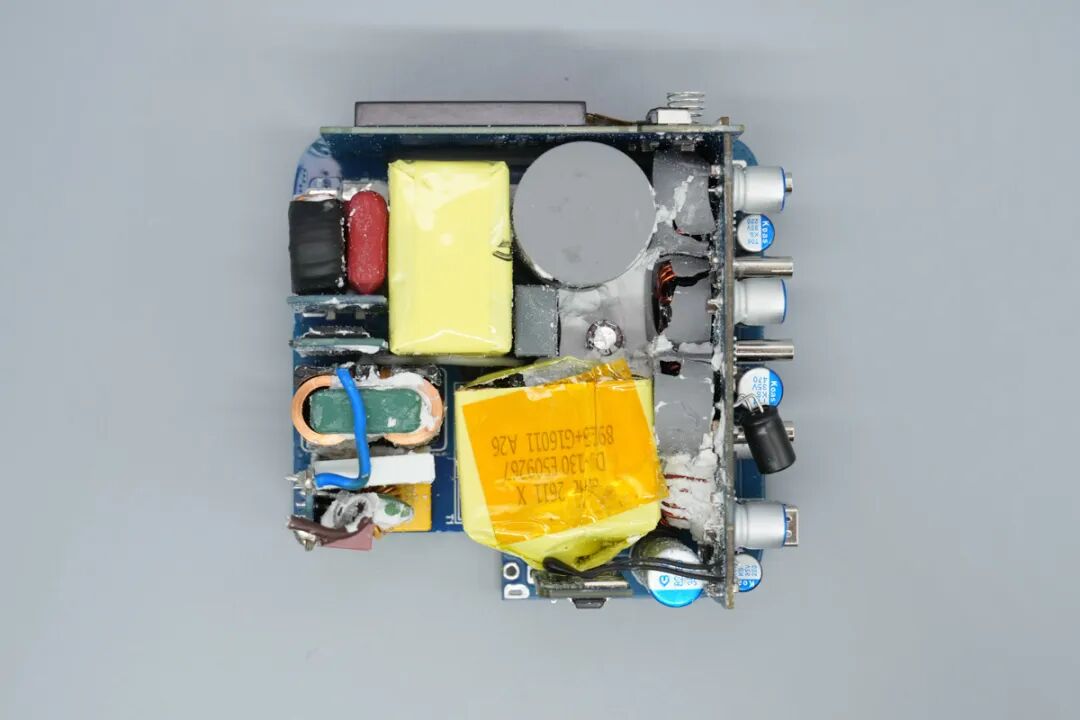

清理掉正面灌封胶，大体积变压器、电感和电容一目了然。

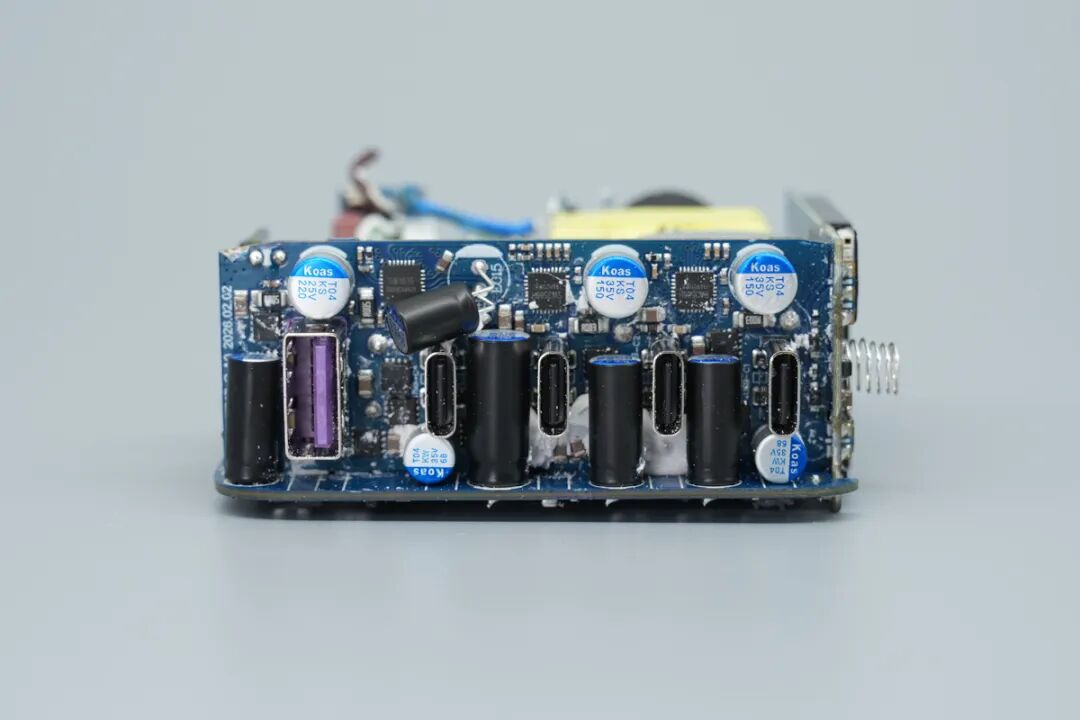

输出端一览。
侧面的全彩显示屏小板模组一览。

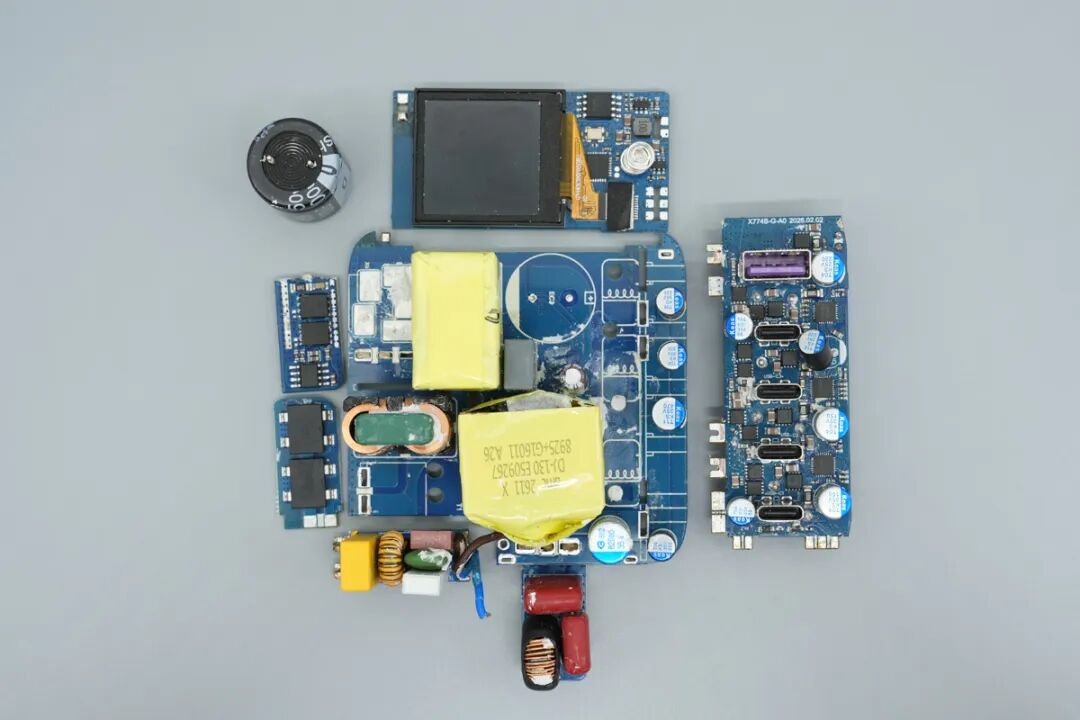

将PCBA上各个独立的小板拆解分离，可见模块化设计便于空间利用。
该款绿联160W充电器采用了PFC + AHB拓扑架构，后端搭配同步整流以及独立的多路二次降压电路，从而实现了在紧凑体积下的160W大功率、高效率转换以及五口智能功率分配。
PFC升压电路解析
输入端延时保险丝特写。
NTC热敏电阻，料号MF72，用于浪涌抑制。

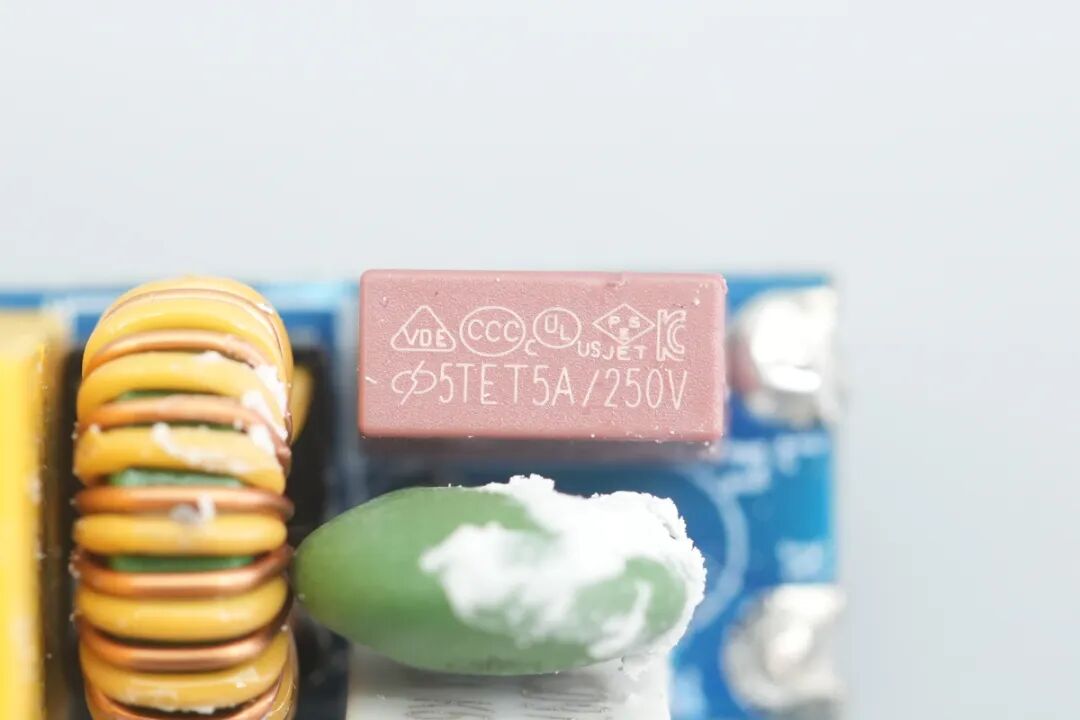

一颗延时保险丝规格。
共模电感特写。

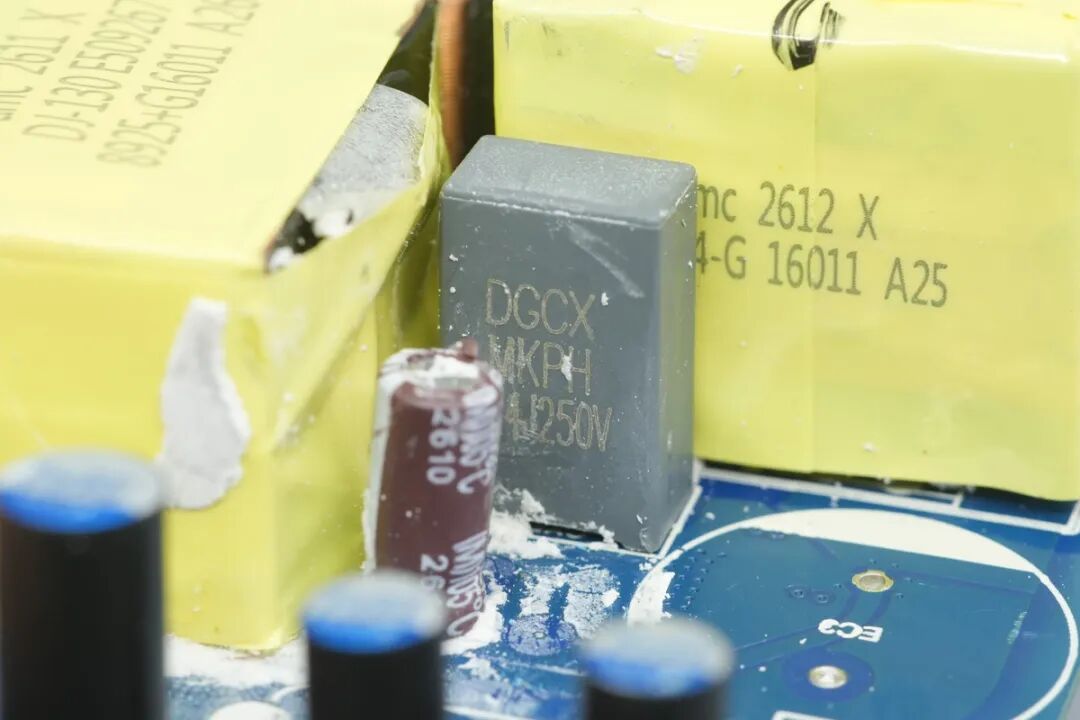

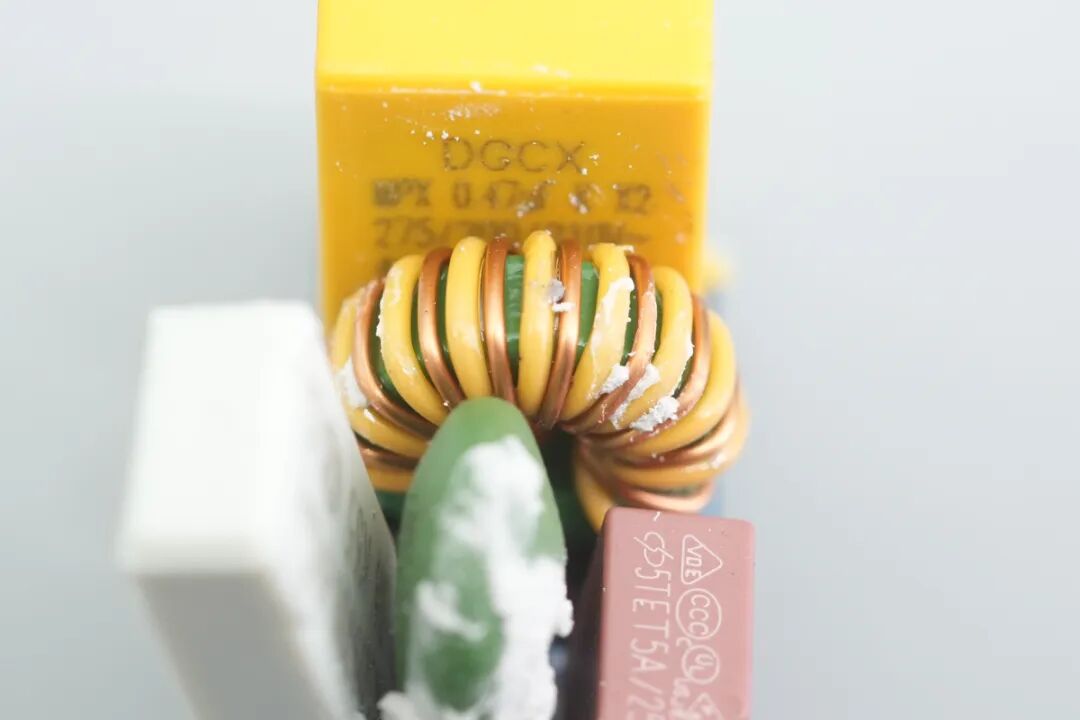

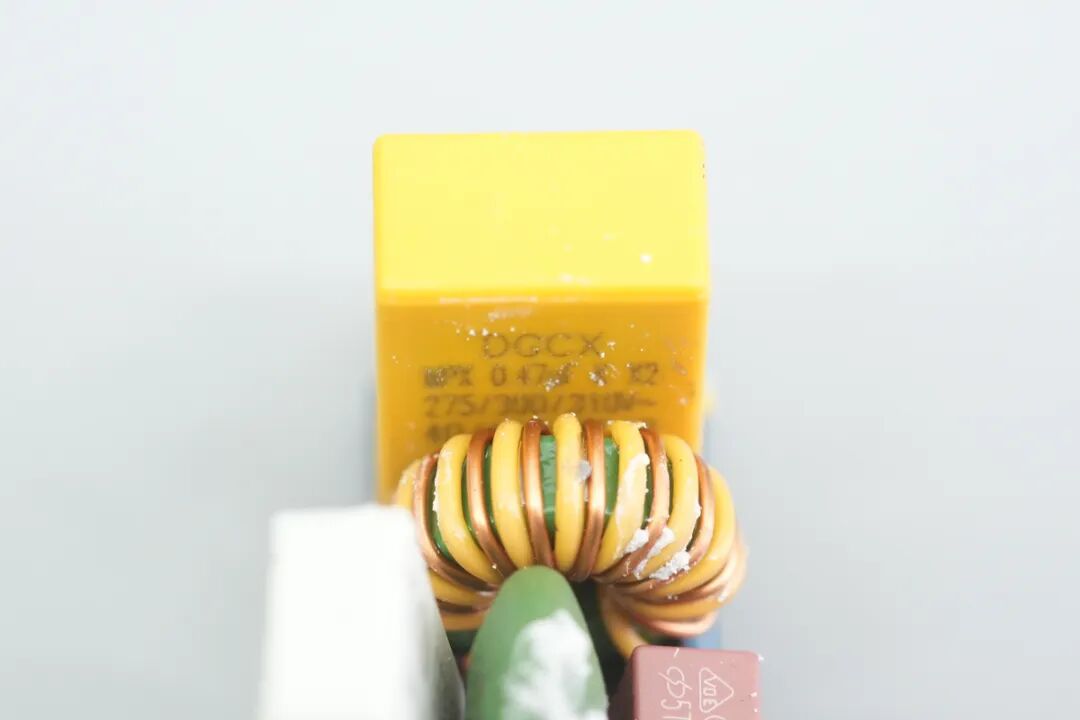

安规X2电容来自DGCX成希。
两颗薄膜电容均来自成希。
一颗滤波电感，外套热缩管绝缘。

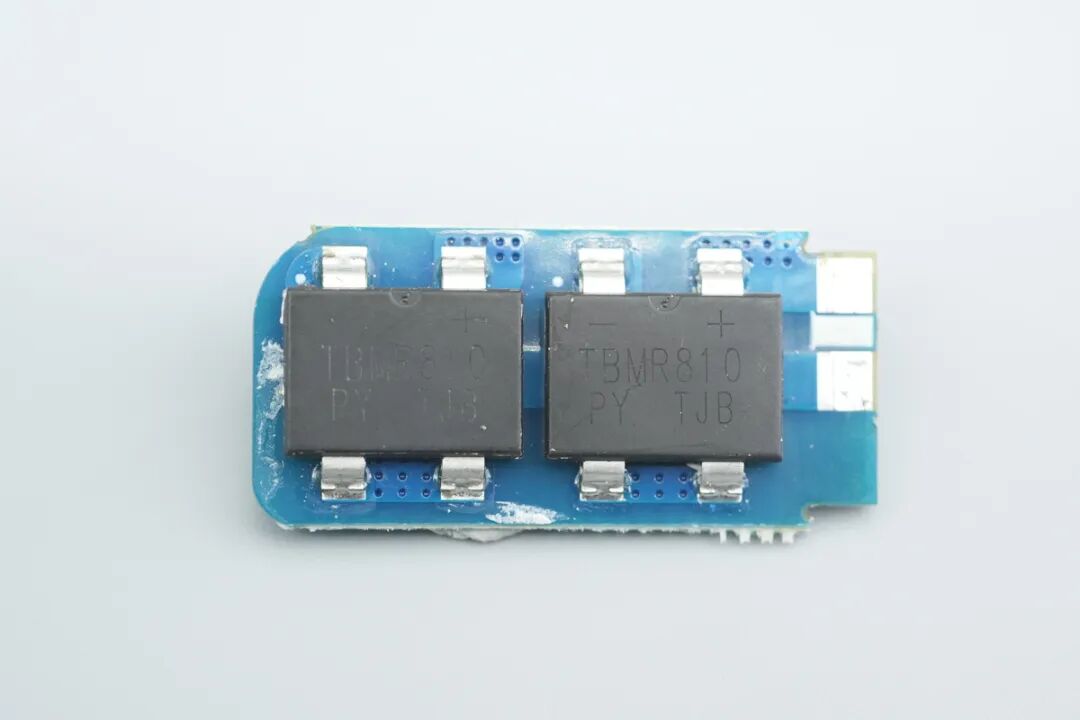

输入端TBMR810整流桥来自PINGWEI平伟，型号TBMR810，采用TBM封装。
PFC升压电感特写。

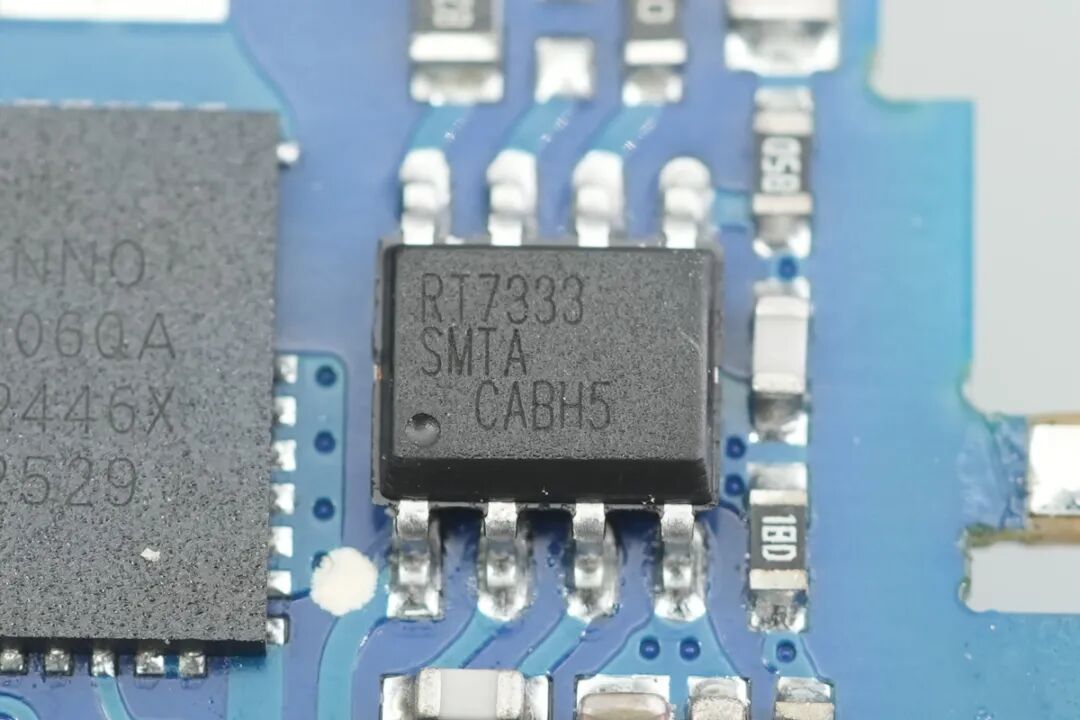

PFC控制器采用Richtek立锜科技RT7333，其支持最高130KHz、180KHz、240KHz和400KHz的工作频率，为不同功率转换需求提供了更多选择。同时，它支持直接驱动GaN或MOS管，进一步提高了系统效率和简化设计，采用SOP-8封装。

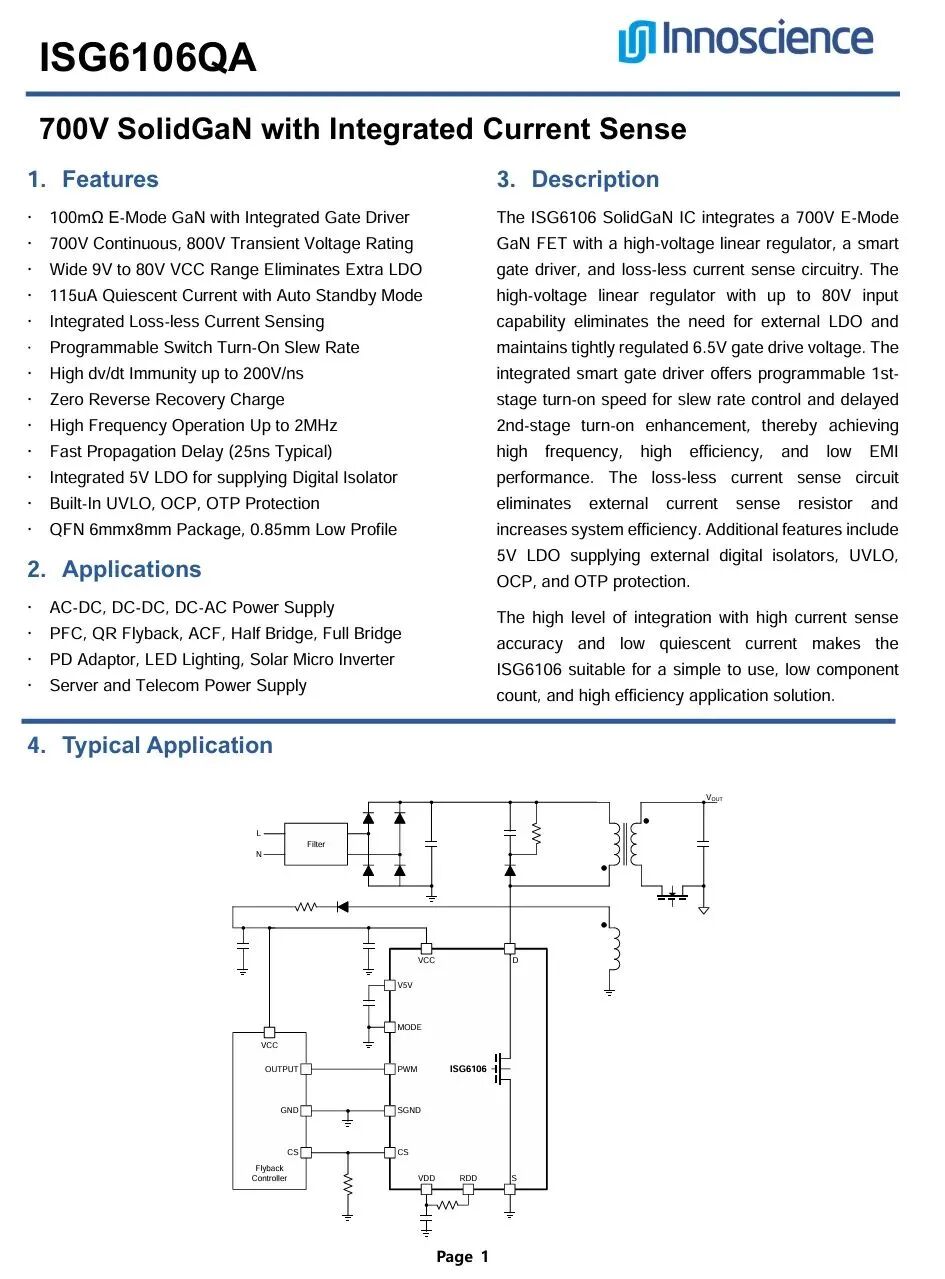

氮化镓功率芯片来自Innoscience英诺赛科，丝印6106QA，实际型号为ISG6106QA，是一颗内部集成氮化镓开关管和无损电流采样的氮化镓功率芯片。
芯片内部集成700V耐压的增强型氮化镓开关管，瞬态耐压达800V，导阻100mΩ，同时芯片还集成智能可编程驱动器以及成高压线性稳压器。
ISG6106QA具备超低静态电流和自动待机功能，支持2MHz开关频率，内部集成5V稳压输出，可用于为数字隔离器供电，集成欠压闭锁，过流保护和过热保护。
适用于PFC、反激、半桥和全桥应用，满足PD快充，LED照明，太阳能逆变等需求，采用QFN6*8封装。
一颗成希薄膜电容。

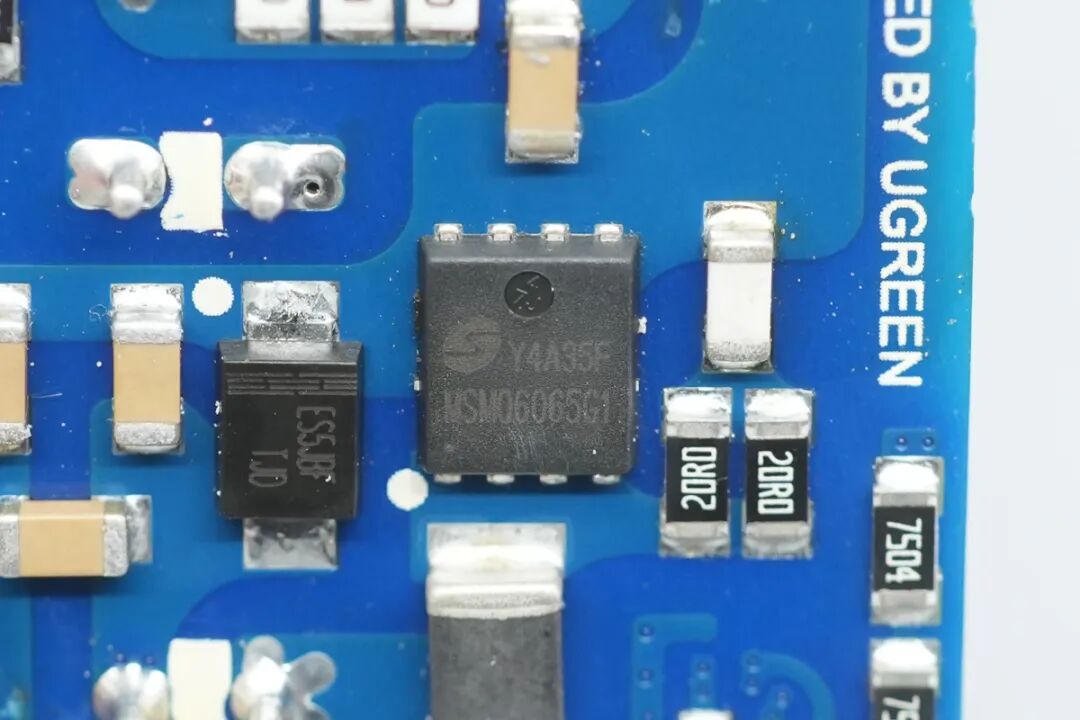

PFC二极管来自MSemitek美浦森，这是一颗SiC二极管，型号MSM06065G1，规格650V 6A，采用DFN 5*6封装。
AHB非对称半桥主控电路解析

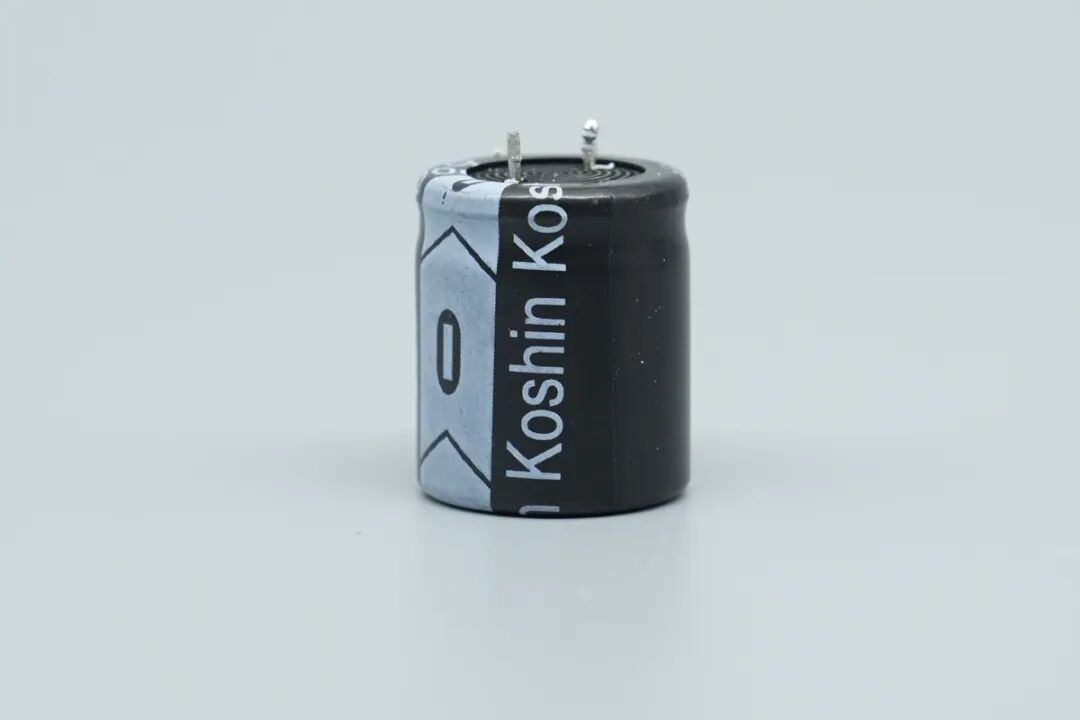

初级侧采用Koshin东佳铝电解电容，规格450V 100μF。

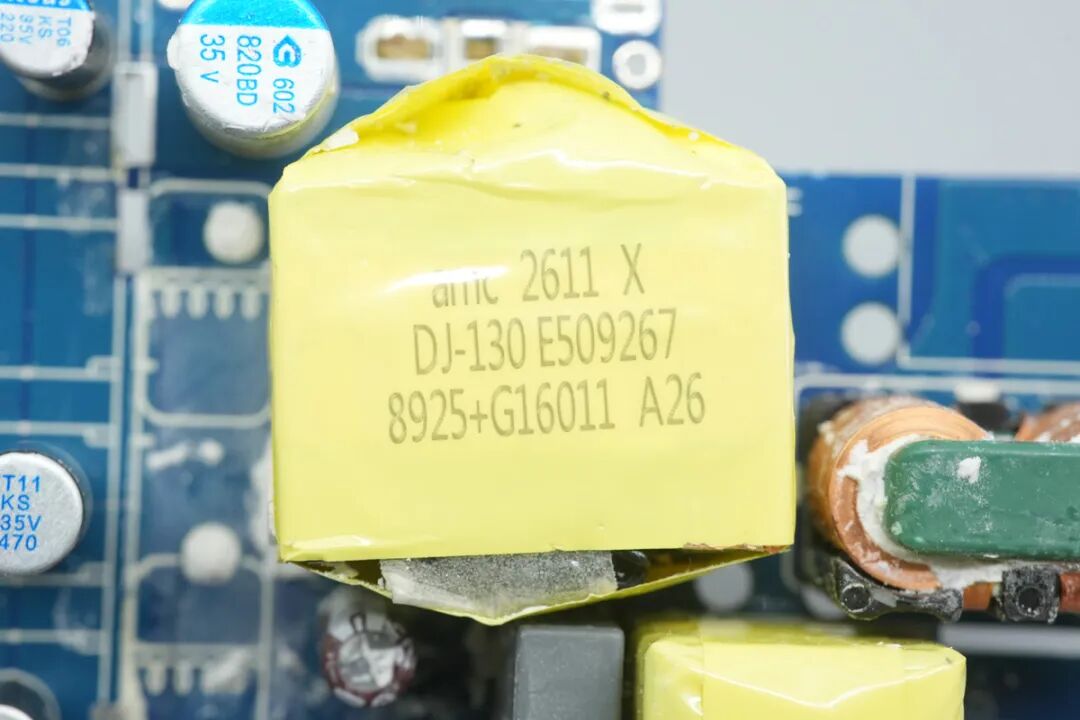

变压器特写。

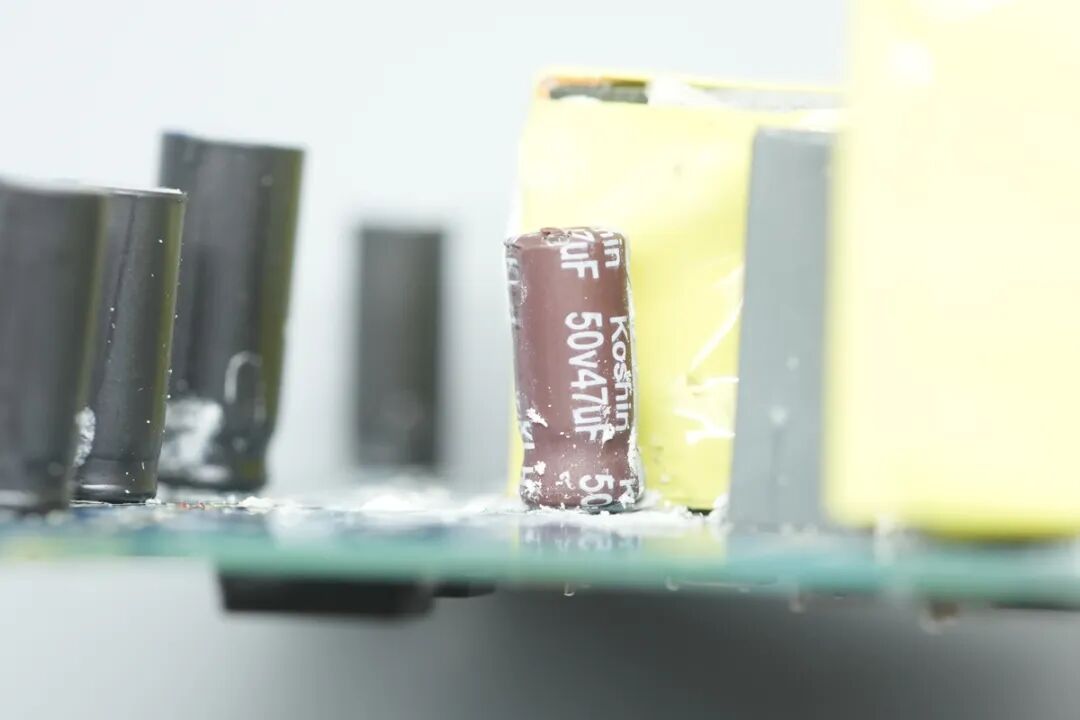

主控芯片供电电容来自东佳，50V 47μF。

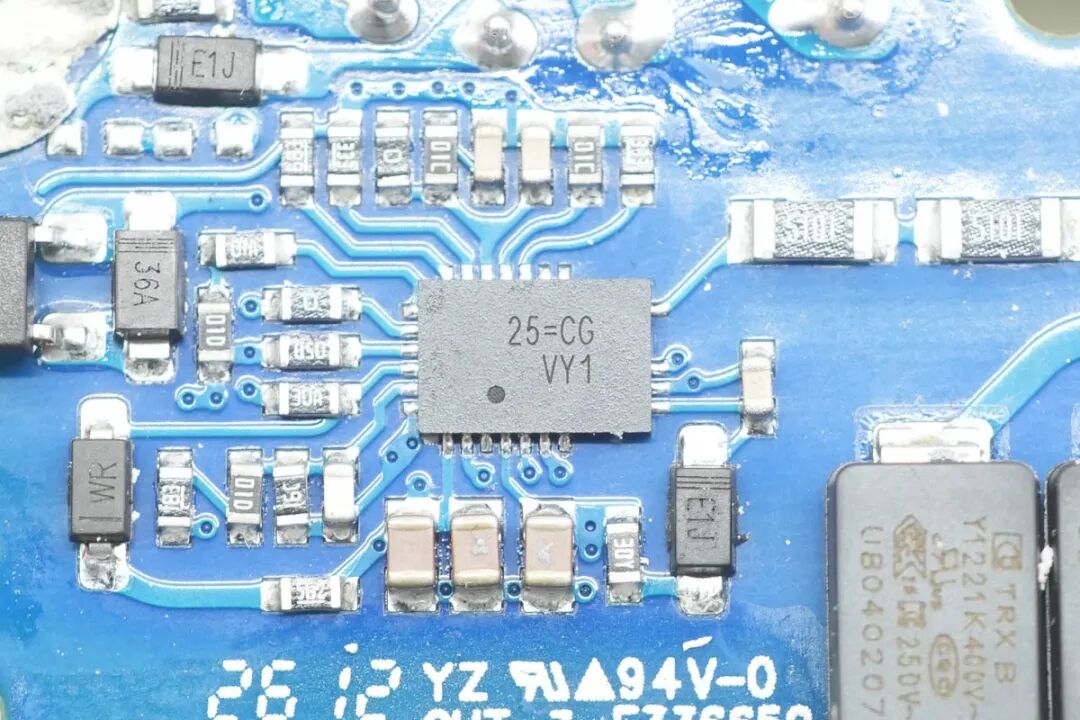

初级主控采用AHB控制器立锜RT7795，支持5~48V输出电压，并采用了谐振工作模式，有效降低AHB和次级侧同步整流的损耗。同时，该芯片集成多项保护功能，可确保电源的可靠性，采用WQFN24封装。

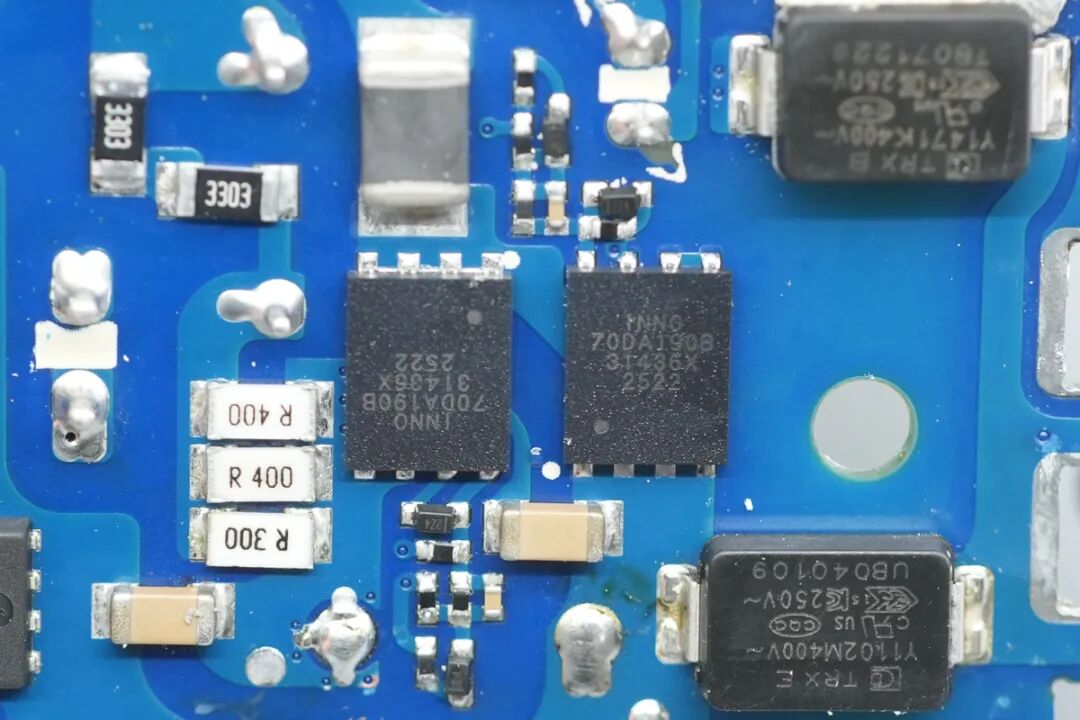

两颗初级开关管均采用Innoscience英诺赛科INN700DA190B，这是一颗耐压700V的增强型氮化镓单管，采用DFN5*6封装。
器件在原有650V耐压基础上升级至700V，瞬态耐压为800V。器件导阻为190mΩ，支持更高功率应用。
英诺赛科INN700DA190B支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷和输出电荷。
符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规，适用于AC-DC转换，DC-DC转换等高能效高密度应用。
一颗贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号为TMY1102M。
特锐祥贴片Y电容资料信息。
相关阅读：
一颗特锐祥TMY1471K贴片Y电容。

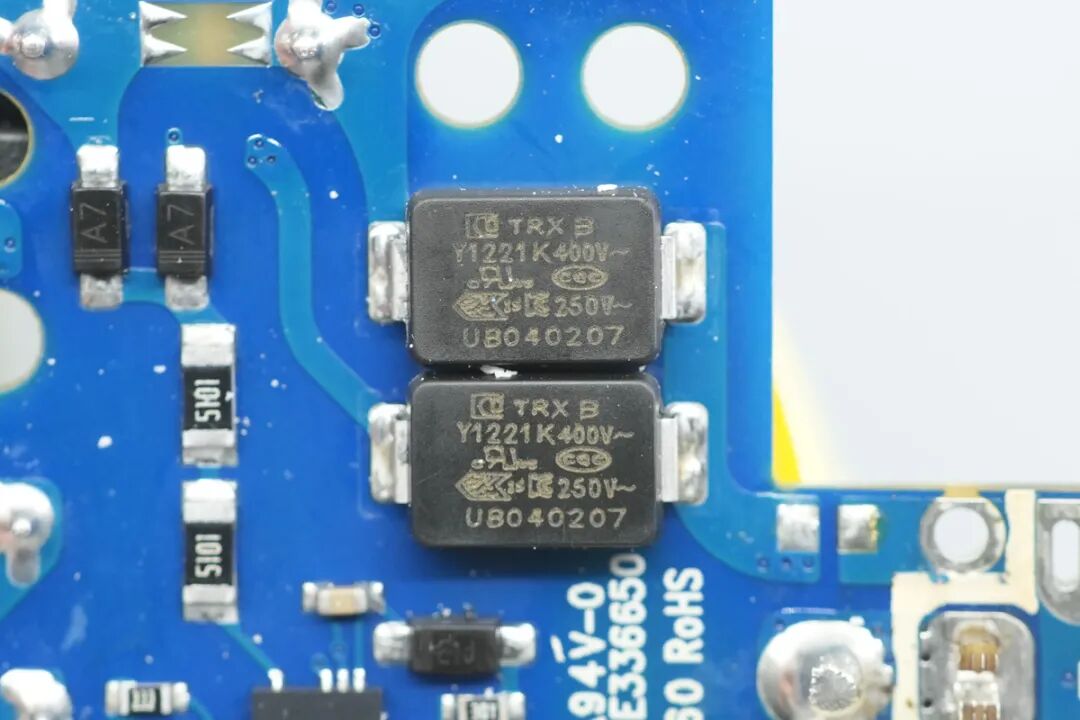

两颗特锐祥TMY1221K贴片Y电容。
一颗滤波电感。

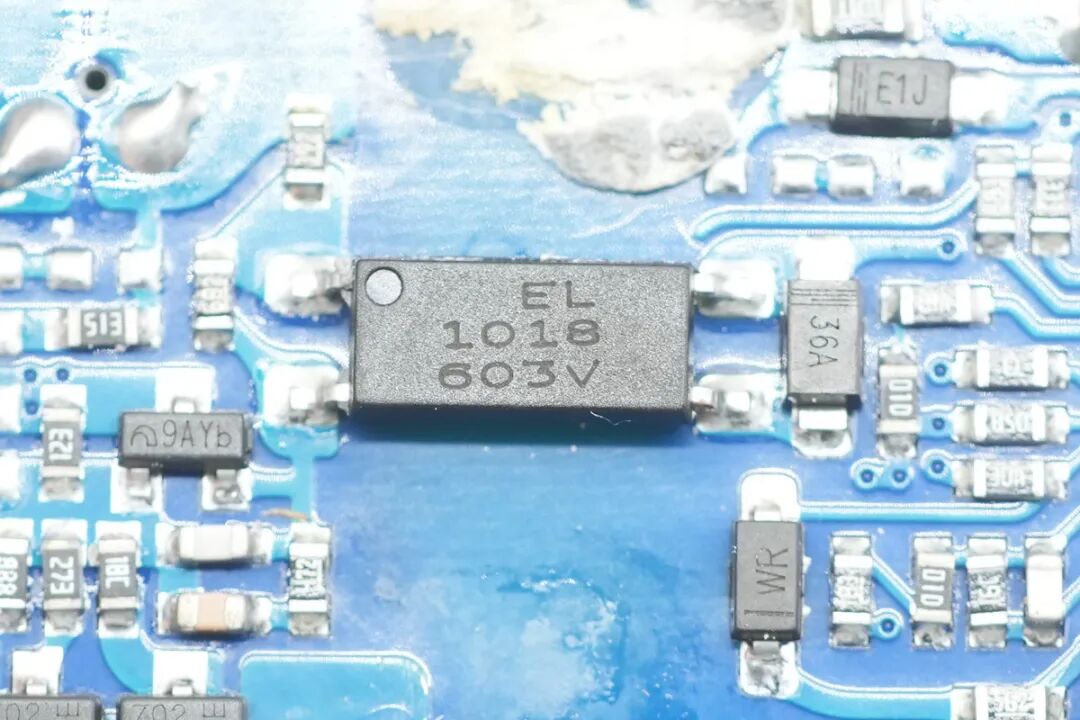

一颗光耦来自亿光，料号EL1018，用于输出反馈控制。
同步整流电路解析
同步整流控制器来自立锜科技，型号RT7220E，采用SOP-8封装，支持非对称半桥（AHB）转换，支持CRM/CSM/BM工作模式。
RT7220E通过检测MOSFET的漏极电压来控制SR栅极的开关状态。此功能旨在最小化关断死区时间，并通过SR栅极脉冲传递正弦波能量，从而提升整体效率。
两颗同步整流管丝印S10R9LZ。
一颗低压滤波电容来自BERYL绿宝石，规格为35V 820μF。
一颗东佳35V 220μF电容。
一颗东佳35V 470μF电容。
两颗东佳35V 220μF电容。
DC-DC降压输出电路解析
再来看下二次降压输出小板，背面分布降压电感以及USB-A/UAB-C4的降压协议芯片。
正面分布5个USB输出接口，四个降压协议芯片、八颗降压MOS以及五颗VBUS管，内置的固态滤波电容均来自东佳，两颗规格为35V 150μF、两颗规格为35V 68μF，还有两颗为25V 220μF。
USB-C1采用iSmartWare智融科技SW3566H降压协议芯片，是一款高集成度的多快充协议双口充电SOC芯片，支持USB-C和USB-A接口充电，并支持双口独立限流，芯片采用QFN4*4-32封装。
相关阅读：
芯片内部集成了高效率同步降压转换器，支持20V7A和28V5A输出，支持PD3.1/QC/SCP/UFCS等快充协议，支持快充协议定制，最大支持140W输出功率。
SW3566H集成了CC/CV模式，双口管理逻辑和母线电压检测，搭配对应的降压开关管和VBUS开关管即可实现双口降压输出。
芯片内置的降压转换器工作频率为180KHz，支持PWM和PFM工作模式。
输出电流，线损补偿等保护阈值均可通过I2C接口进行设定，内置的ADC可实现输入输出电压，输出电流，芯片温度等9个通道的数据采样，支持外接MCU进行参数显示。
SW3566H支持36V输入电压，最高输出电流7A，芯片内置软启动，输入过压/欠压保护，输出过压/欠压保护，输出过流/短路保护，DP/DM/CC过压保护，芯片过热保护和外接NTC热敏电阻保护，以及限功率保护。

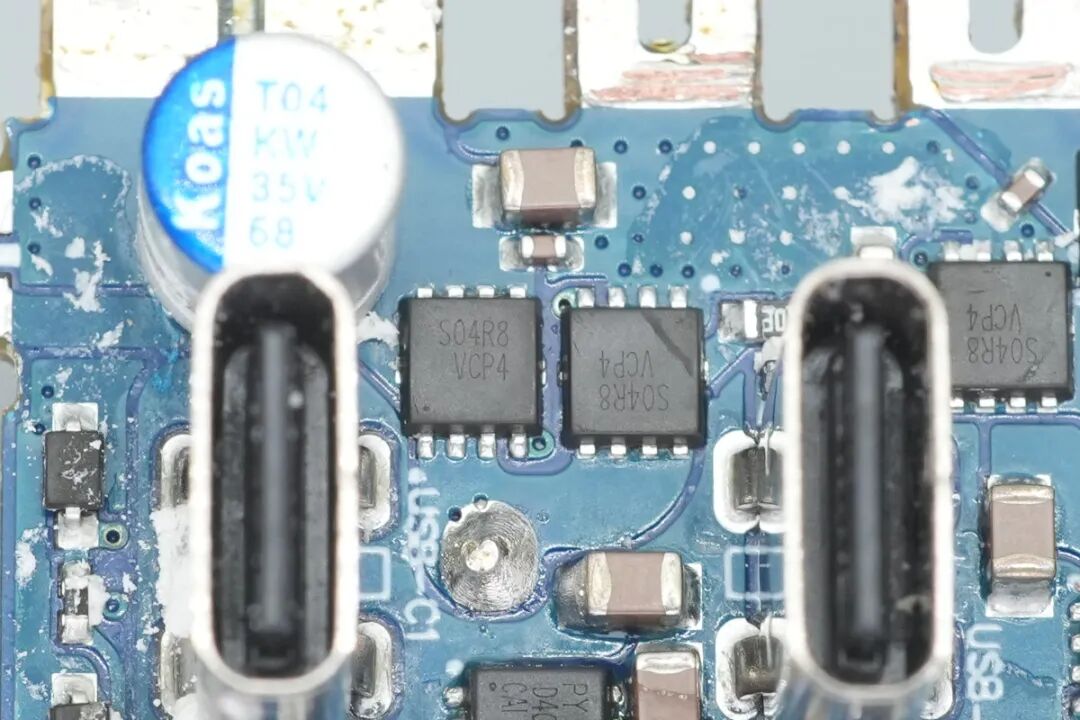

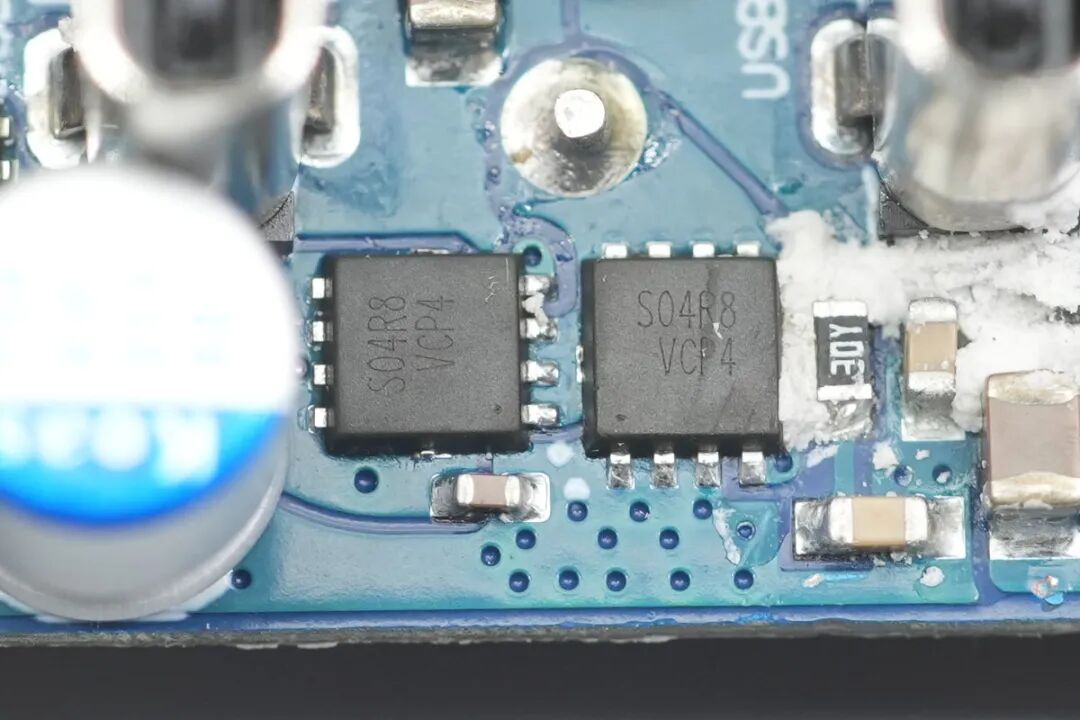

USB-C1对应两颗降压MOS丝印S04R8。
USB-C1对应的VBUS管来自平伟，型号D40N04HL，NMOS，耐压40V，导阻7.5mΩ，采用DFN3*3封装。
USB-C2对应的协议芯片同样为智融科技SW3566H。
USB-C2对应两颗降压MOS丝印S04R8。
USB-C1对应的VBUS管同样为PY平伟D40N04H。

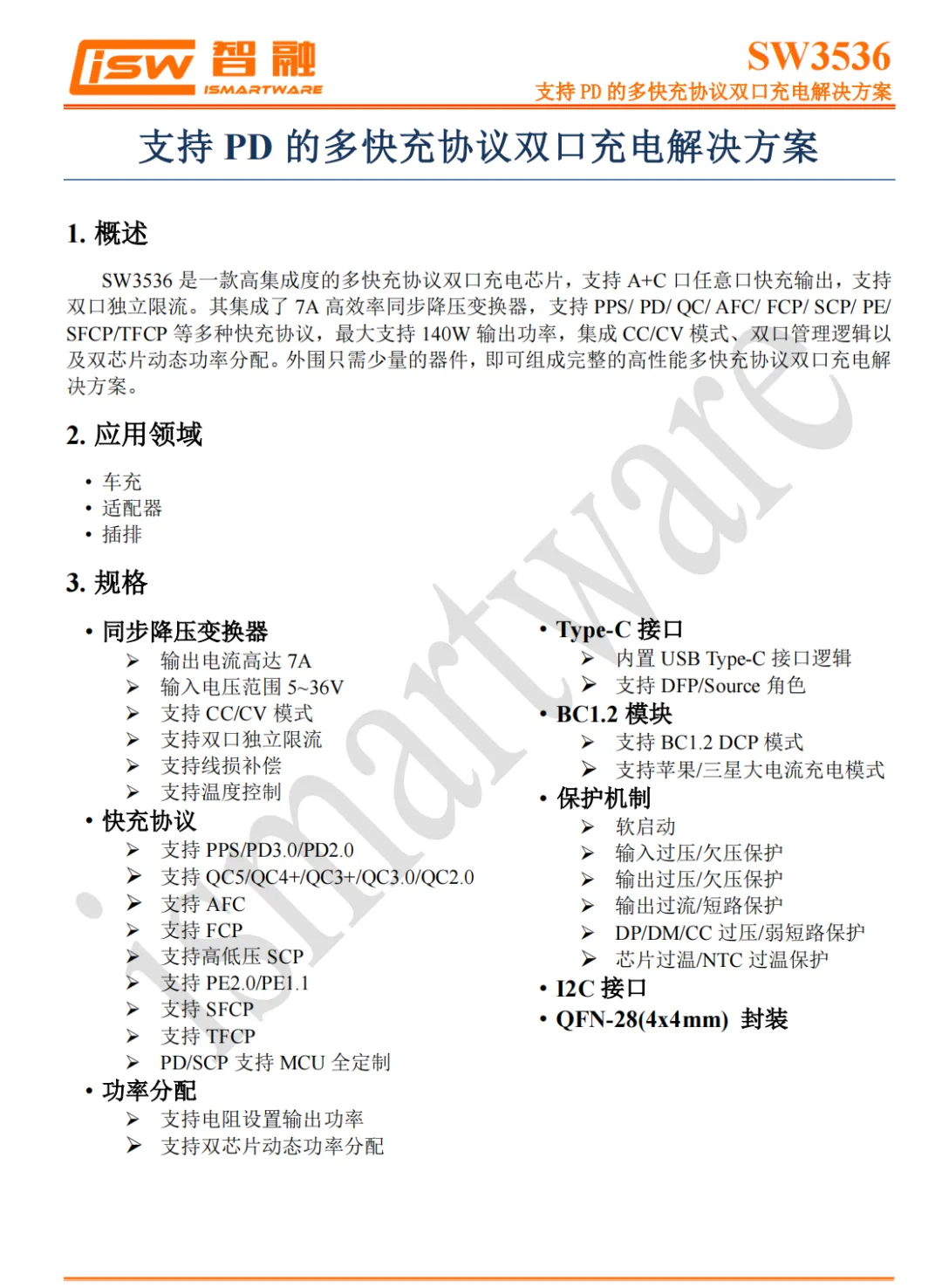

USB-C3采用的协议芯片同样来自智融科技，型号为SW3536，这是一款高集成度的多快充协议双口充电芯片，支持USB-A+USB-C双口快充输出，支持双口独立限流。
相关阅读：
内部集成了7A高效率同步降压变换器，支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP/TFCP等多种快充协议，最大支持140W输出功率。
SW3536集成CC/CV模式，双口管理逻辑以及双芯片动态功率分配，外围元件精简，是一颗完整的高性能多快充协议双口充电解决方案。SW3536支持36V输入电压，满足12-24V输入车充应用，适用于快充适配器，插排以及车充应用。
USB-C2对应两颗降压MOS丝印S04R8。

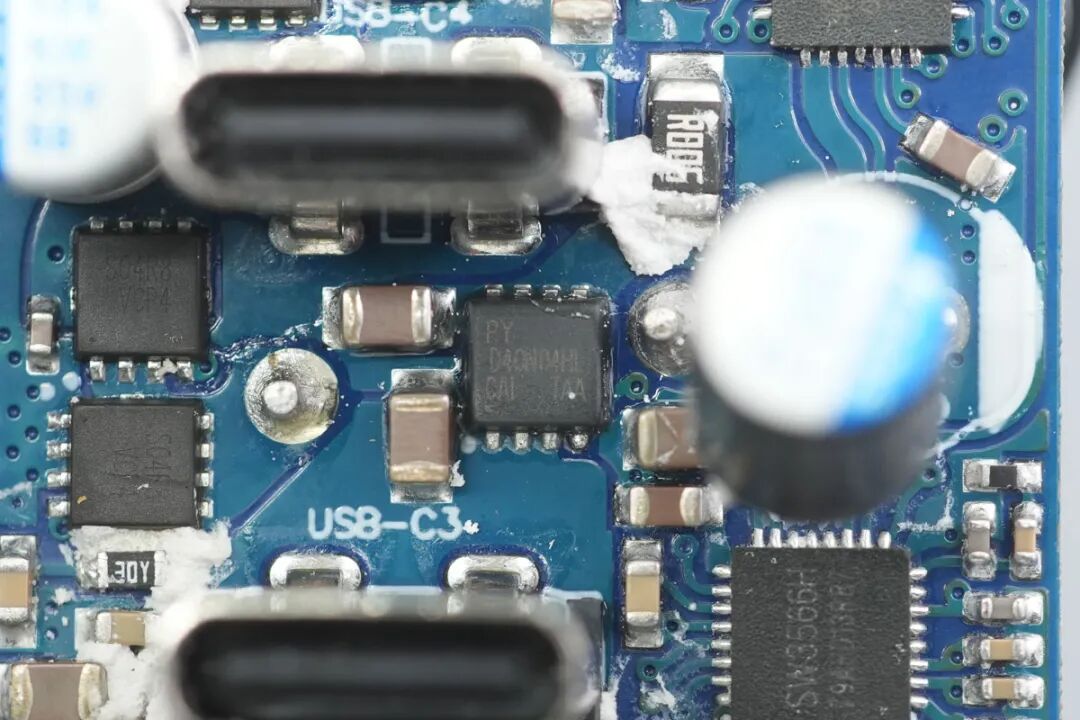

USB-C1对应的VBUS管同样为PY平伟D40N04H。
USB-C4以及USB-A采用的协议芯片同样来自智融科技，型号为SW3536。
USB-C4以及USB-A采用的降压开关管丝印S04R8，VBUS管同样为PY平伟D40N04H。
一个NTC热敏电阻，用于检测产品内部温度，实现智能监测功能。
显示屏幕电路解析

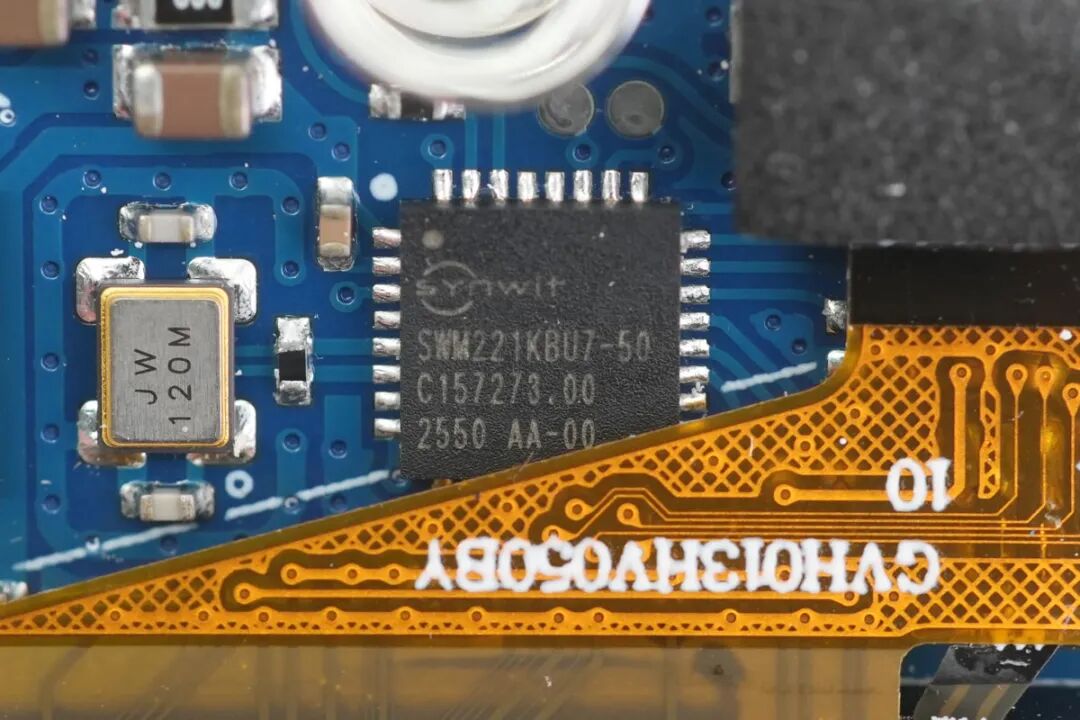

屏幕小板核心屏驱MCU来自Synwit华芯微特，型号为SWM221，采用ARM Cortex-M0内核，最高工作频率72MHz，采用QFN32封装，一旁设有晶振为MCU发出时钟频率。
一颗同步降压芯片来自Techcode泰德，型号TD1469，内置功率MOS，采用SOT23-6封装。右侧为Puya普冉PY25Q128HA NOR FLASH芯片。

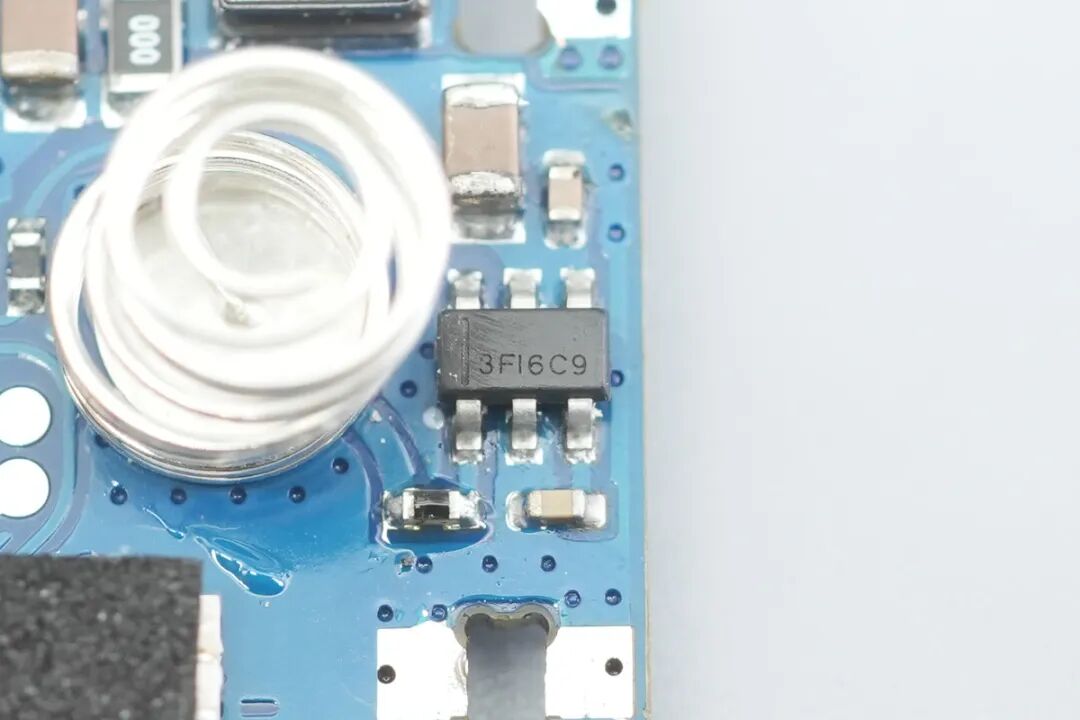

一颗触摸弹簧用于实现按键交互，一旁的触摸IC丝印3FI6C9。
屏幕模块特写。
全部拆解完毕，来一张全家福。
品牌实力：绿联为充电器能效新国标起草单位
据了解，绿联是一家集研发、设计、生产、销售于一体的企业，产品覆盖充电类、传输类、音视频类、存储类及移动周边类等，致力于提供全方位数码解决方案。
绿联作为数码配件领域的知名品牌，已经深度参与了充电器能效新国标GB 20943-2025的起草工作，将进一步绿联电源产品在全球的竞争力。
相关阅读：绿联参与起草最新版中国电源能效标准，增强国产电源产品全球竞争力
充电头网拆解总结

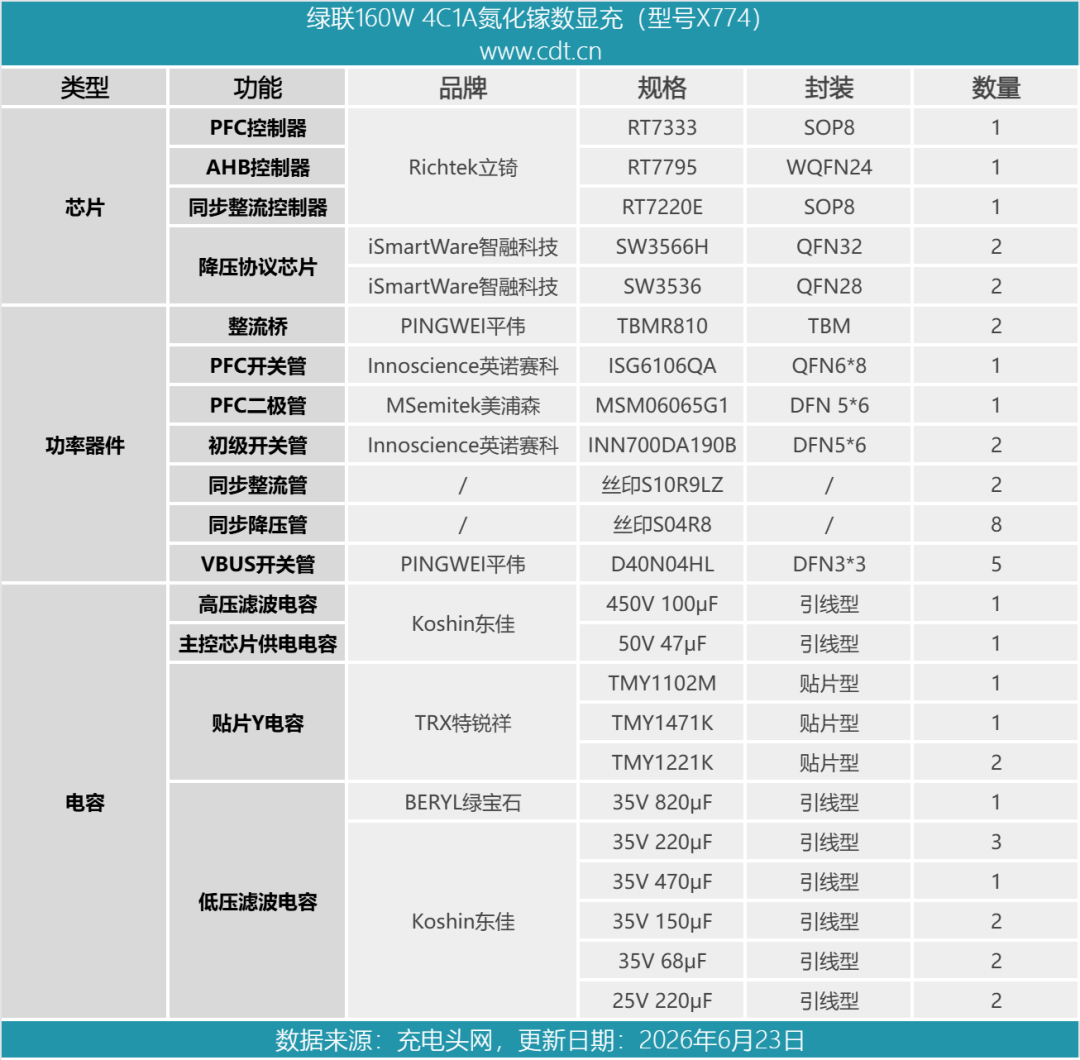

最后附上产品的物料清单，方便大家查阅。
绿联160W充电器采用了金属质感的星光银配色，方形圆角造型过度顺滑，做工精致。产品亮点在于正面的一块黑色亮面LCD数显屏，让整个产品极具极客感与灵动性。
在内部结构设计上，绿联160W充电器展现了极高的水准。PCBA模块采用了多块小板组合拼焊的立体模块化设计，以充分利用空间；并且内部被大量灰色导热灌封胶严密包裹，背面还贴有一整块金属散热铝板整体结构非常牢固。
充电器采用了PFC+AHB的拓扑架构。PFC升压电路由立锜RT7333控制器搭配英诺赛科ISG6106QA芯片组成。初级AHB主控采用了立锜RT7795谐振控制器，搭配两颗英诺赛科INN700DA190B氮化镓功率管组成。
次级侧采用立锜RT7220E同步整流控制器，配合两颗平伟S10R9LZ同步整流管进行输出。
在二次降压及智能协议输出部分，选用了智融科技的高集成度双口SoC方案。其中USB-C1和C2口各配备了一颗智融SW3566H降压协议芯片；而USB-C3以及USB-C4/A口则采用了两颗智融SW3536降压协议芯片进行控制与智能功率分配。
此外，内部高低压侧的滤波电容均选用了东佳、绿宝石，安规电容及高压贴片电容大量采用了成希和特锐祥的元器件。
整体来看，绿联这款160W速显充方案成熟高效、用料扎实，是一款兼具高颜值、智能化交互与性能的旗舰级快充产品。
