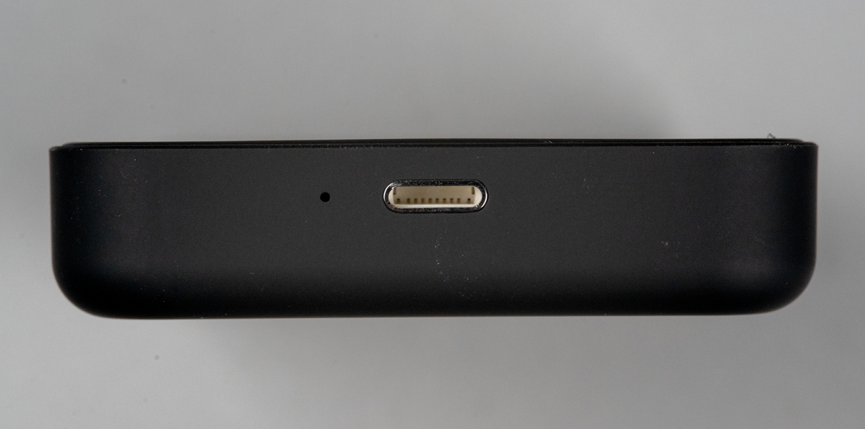

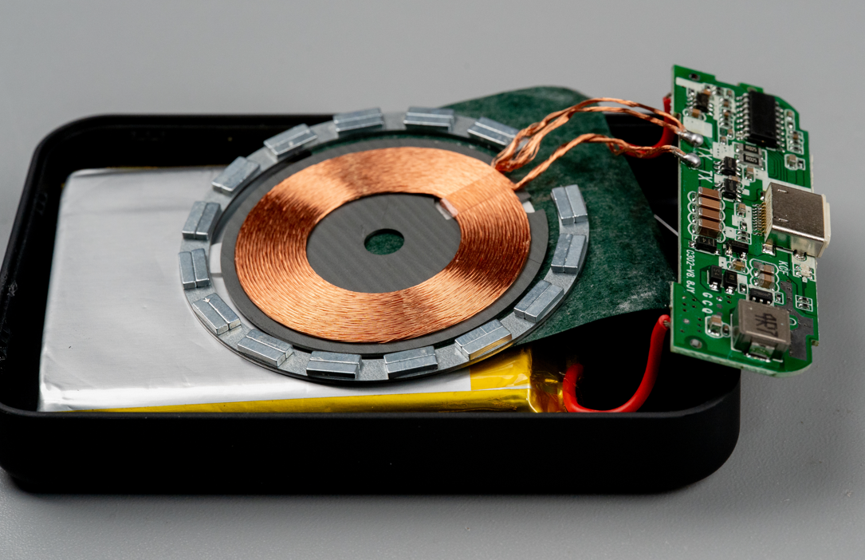

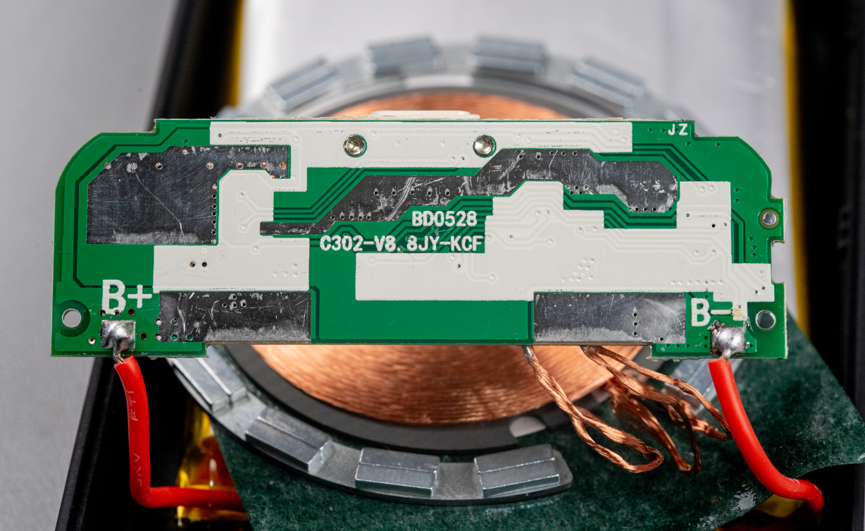

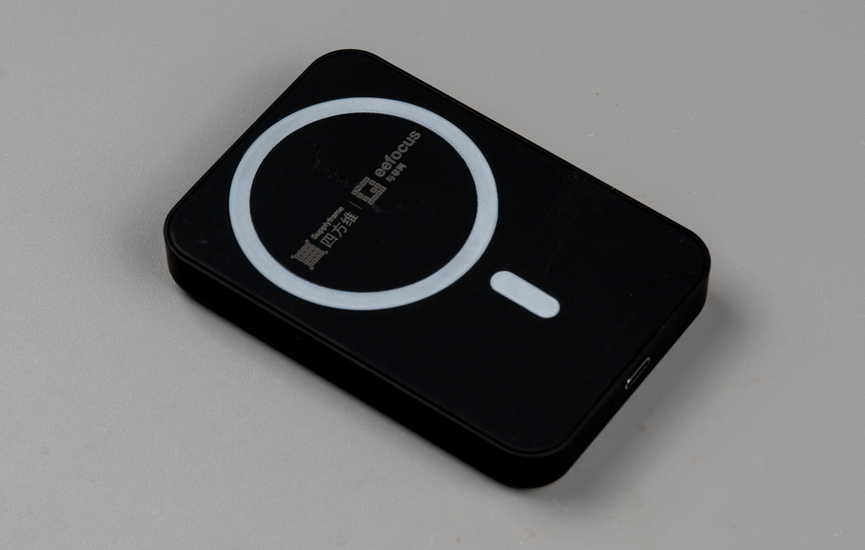

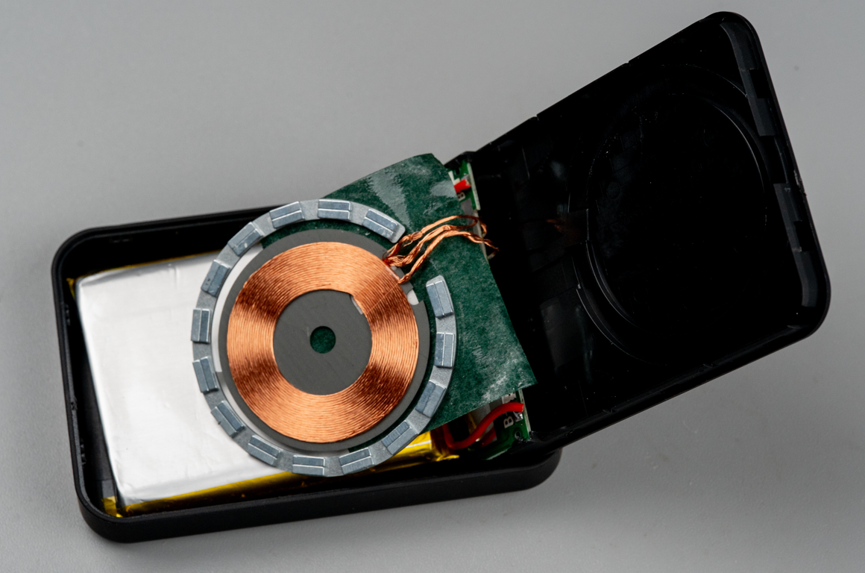

这是两年前与非网赠送的一个无线充电器，当时没好意思给人家拆了，现在过了两年，终于可以拿出来拆解了。这个无线充外壳是磨砂手感的，而且有一个比较特别的地方，那就是特别黑，可能因为是磨砂的质感，不反光，所以比一般光面质感的塑料更显黑。我以前认为它可能只是一个无线充底座，今天拆解时仔细看才发现这是一个带充电宝功能的磁吸无线充，也就是说它里面有电池，而且容量还不小，足足5000mAh。这个无线充电宝接口比较特殊，采用了苹果的lightning接口。撬开顶盖，里面是电池和无线充电线圈，无线充电线圈外面还有一个磁吸圈。电路板看着不复杂。正面右下角有一个SOP-16封装的器件，没有任何丝印在上面。估计是一个低成本的MCU或者是无线充电宝的专用芯片。板子上有一个4.7uH电感。电感旁边的sot23-6封装的芯片，丝印是4608B，查找可知，这个里面封装了一个NMOS和一个PMOS。两个MOS一个电感可以实现一个同步整流DC-DC开关电源拓扑。Lightning连接器看着挺结实。四个1206的MLCC看着贵气逼人，不得不说，这玩意现在贵的离谱，可能比芯片本身都贵了。做MLCC的上市公司股价也飙升了好几倍了。这里还有两颗把NMOS和PMOS封装在一起的器件，其功能是无线充电线圈的驱动。无线充电线圈本质上也是一个线圈，驱动它需要一个全桥电路，也就是四个MOS，这两个4608B刚好有两个NMOS和两个PMOS，在实现驱动的同时还能减小PCB布局尺寸。这是沁恒CH246的手册中的无线充电参考原理图，图中的Q1、Q2、Q3、Q4四个管子就组成了全桥驱动电路，驱动线圈L1实现无线充电功能。这里还有一个SOT23-6封装的器件，论资排辈应该是锂电池充电保护芯片了。这个板子背面没有元器件，在需要过流散热的地方做了大面积的阻焊层开窗。接下来看看电池，这个电池的容量是5000mAh，软包锂电池。这个锂电池搞笑的一点是，两个线都是红色的，不知道流水线上工人组装的时候会不会犯错把正负极给接反了呢？以上就是这个无线充电宝的拆解过程。这个没看到线圈测温的NTC热敏电阻，估计是没有过热保护的功能。不过话说回来，但凡这个无线充电宝采用的是Type-C充电口，这两年我可能都用起来了。历史文章：
