拆解33年前的摩托罗拉第一部GSM手机，看看当年都有哪些芯片

时间倒回到1993年，移动通信正处于从“大哥大”（1G模拟时代）向2G（数字蜂窝时代）过渡的黎明期。当时全球能够独立或贴牌生产、销售移动电话（手机）的巨头并不少，但经历了三十多年的残酷洗牌、破产、被收购与重组后，真正从那个年代一直存活到今天、且依然在持续研发和生产手机的厂商，屈指可数。

如果严格限定为“当年就在造手机、一直没断过传承、且今天依然活跃在手机市场”的头部厂商，现在只剩两家了，那就是摩托罗拉与三星了。

除了三星摩托罗拉还有诺基亚（Nokia）：1993年诺基亚已经开始大规模生产数字移动电话（如次年推出的经典机型Nokia 2110）。虽然它在智能手机时代遭遇滑铁卢，其手机业务历经微软收购、出售，现由芬兰企业 HMD Global 获得授权继续生产“诺基亚”品牌的手机，但从品牌传承和消费者的认知来看，它也跨越了这三十多年。

中兴 / 华为（中国本土厂商）：严格来说，中国本土的大规模移动通信终端产业在1993年还处于萌芽和体制内科研阶段（中国第一通真正意义的GSM手机通话大约在1994-1995年左右）。华为和中兴均成立于80年代末至90年代初，随后在90年代中后期切入通信终端领域，虽然历经数十年风雨，如今依然是全球智能手机市场的重要玩家，但若精确按“1993年就已经在生产手机”来卡时间，它们起步稍晚了一小步。

本次拆解的电子垃圾，是跨时代的经典机型，这是一台极具历史意义的摩托罗拉经典传奇手机——Motorola MicroTAC（微型掌中宝），具体型号为 MicroTAC International 5200（支持 GSM 网络，发布于 20世纪90年代初）。它是早期翻盖手机的开山鼻祖之一。

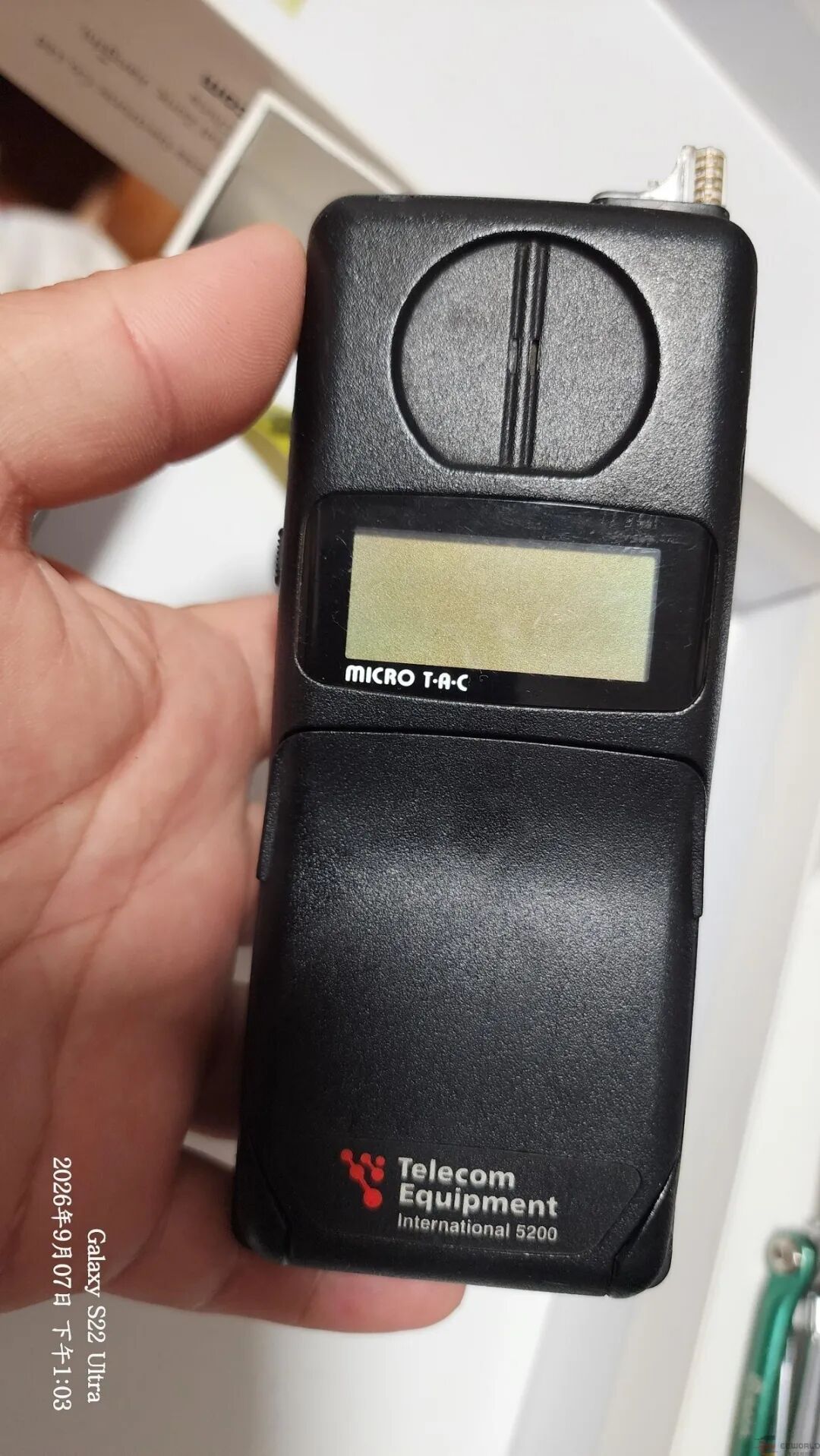

手机厚重的外壳形态，带有摩托罗拉经典徽标和电池仓结构。底部有支持座充的触点。

机身外观与 6V 镍镉电池（Ni-Cd）。电池负责为整机提供高压直流电源，其内部为镉镍化学储能结构。

标签信息摩托罗拉 Motorola Type 5200（International 5200）早期GSM手机，标签显示支持 CEPT GSM，主要工作在GSM 900MHz频段，英国制造（Made in UK by Motorola）。机器型号代码为 SLF1751A R1，硬件版本 HW 2.1、软件版本 SW 2.2，并带有独立的MSN序列号和IMEI信息。距今已有30多年，是早期GSM移动通信设备中比较有代表性的机型。

顶部 可伸缩拉杆天线组件。天线用于发射和接收 900MHz 频段的 GSM 无线电高频信号。拆开后壳。

只有一颗很长的螺丝，贯穿两块主板，后壳是塑料材质，加强筋处理，所以是很结实的。

内部绿色的 PCB 主板总成 与多层 金属屏蔽罩。屏蔽罩用于隔离高频电磁干扰（EMI），防止射频信号与基带数字电路互相串扰。

屏蔽罩，设计的很不错，可以直接插拔，是插槽设计，很方便取下来。密布的分立元器件。其中的晶振（如 13.0MHz） 用于为整机提供高精度的时钟脉冲信号，是系统运行的基准频率源。

基带控制芯片 XC390172FU）：核心的 基带与微控制器复合 IC。它负责统筹整机逻辑控制、处理 GSM 协议数字信号，右侧是电池触点。

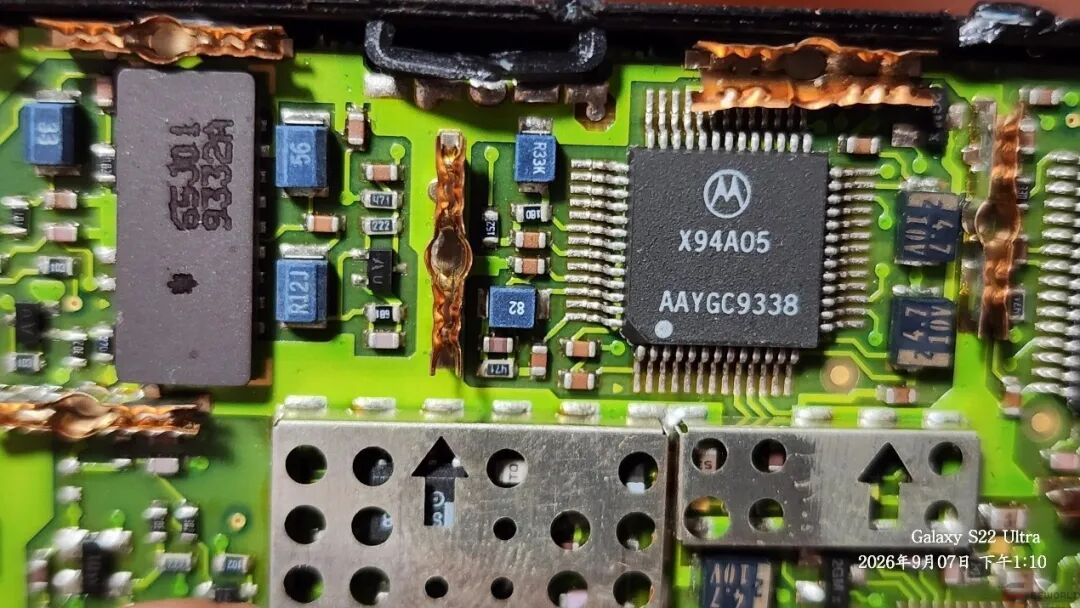

电源管理芯片 X94A05：核心的 电源管理与音频处理 IC。周边紧邻大体积黑色功率模块与蓝色 贴片钽电容，共同负责主板各电路的电压稳压、降压分配及音频信号放大。

射频处理芯片 XC32D08：核心的 射频/中频辅助控制芯片。左侧带有金属屏蔽盒的 射频模块（83T104 R-402） 负责高频无线电信号的混频、放大与解调。

核心控制与时钟区：中心为摩托罗拉 X82G01（AAYNV9347） 基带与逻辑控制复合芯片，左下角配有 13.0MHz 晶振，用于为整机提供精准的系统时钟频率。

射频与天线接口区：包含金属封装的高频射频模块、XC32D08 射频辅助控制芯片 以及顶部的天线弹片接口，共同负责无线电信号的收发与混频解调。

机身白色拉杆天线特写：展示了摩托罗拉经典的可伸缩 拉杆天线组件，其主要功能是拉长后增强 900MHz 蜂窝移动通信信号的接收效率。

主板反面全景：展现了主板背面的丰富布局，集成有微处理器、存储芯片、音频IC等核心功能组件。

核心左边那颗硕大的方形芯片是摩托罗拉的 MC68332（型号 MC68332CFC16），这是一颗基于 32 位 CPU内核的高性能集成微控制器，集成了强大的定时处理单元（TPU），在早期的移动通信设备和嵌入式系统中充当核心的主控“大脑”，负责处理系统的整体逻辑和运算任务。

中间接口对应另一块主板，屏幕与键盘。

右上角那枚带有 Atmel 标志的正方形芯片型号为 AT28C64-30JI。

芯片类型：这是一颗 64Kb (8K x 8位) 的并行 EEPROM（电可擦除可编程只读存储器），采用 32 引脚的 PLCC 封装。

主要作用：在设备中用于存储系统的固件程序、配置参数或引导代码。因为具备电可擦写特性，它允许设备在不需要拆卸芯片的情况下对底层软件或配置进行升级和修改。

丝印信息：上面的 9351 代表该芯片是 1993 年第 51 周生产的，与整块主板的年代完美契合。

两枚带有标签的摩托罗拉固件/语音处理芯片（V21.61.17），用于存储系统底层程序或处理语音编码。

搭载了 MC14447DW 电源/接口控制芯片及 三菱的两颗M5M5256BVP 静态随机存取存储器（SRAM），负责系统供电分配与临时数据缓存。

左边那颗SC79904FB摩托罗拉定制的集成电路是早期的 数字基带处理器 (Digital Baseband Processor) 或者是 通信协议处理芯片。

它负责处理整个蜂窝通信协议栈的底层逻辑，包括语音信号的编解码（如 GSM 的全速率/半速率编码）、信道纠错编码、以及控制射频收发器的工作时序。简单来说，它就是手机通话功能的“大脑”，负责把你的声音变成数字信号并发射出去，同时把接收到的数字信号还原成声音。

协处理器与音频驱动区：中心为摩托罗拉 SCR38138CB03 专用通信/音频处理芯片，周边伴有钽电容与电感，用于音频信号放大及稳压滤波。

数字信号处理与接口区：核心为 SSP17026FE60 数字信号处理器（DSP），负责处理复杂的通信调制解调及底层语音算法。

主板局部，清晰可见集成电压调整器（如带有 M352 丝印的芯片）及密集的滤波电容，负责为射频与控制单元提供稳定且洁净的直流电源。充电接口右边的丝印是英文版权标识，明确表明该电路板的设计归属于摩托罗拉公司（Motorola, Inc.），年份为 1993 年，印证了这是一块 90 年代初期的经典移动设备硬件。

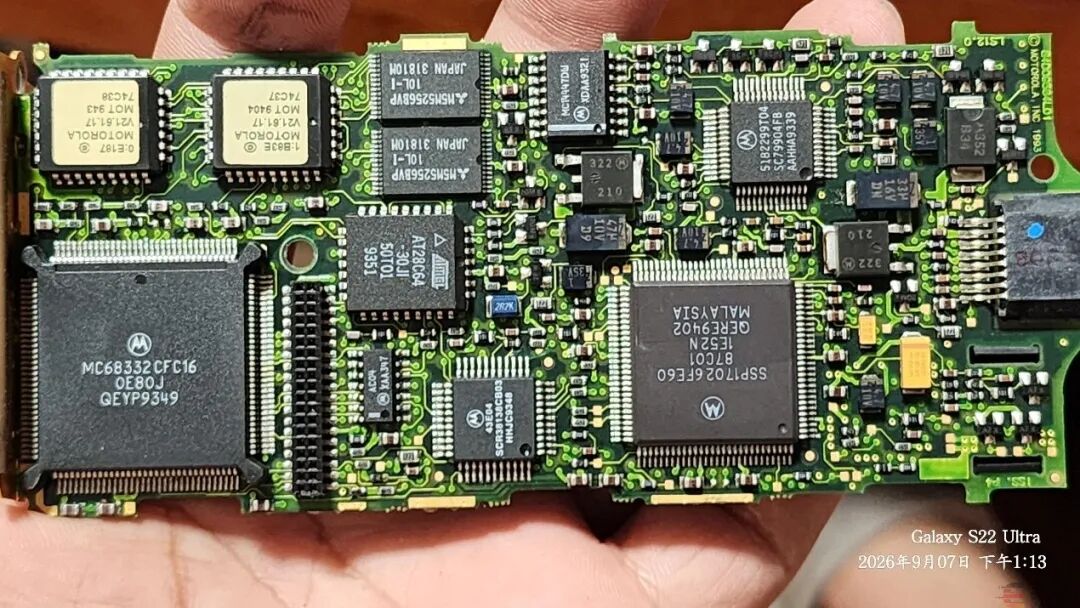

整体展现了摩托罗拉经典移动设备的主板正面，核心汇聚了 MC68332 主控微处理器、数字信号处理器（DSP）、多枚静态随机存取存储器（SRAM）及固件 ROM 芯片。

主板背面主要集成高频射频电路、X82G01 数字基带核心、屏蔽罩内的关键射频模块以及外接天线和混频控制电路。

金属定制的内部天线与结构支架组件，上面印制有专用的微带线信号走线，用于提升无线射频信号的辐射和接收效能。

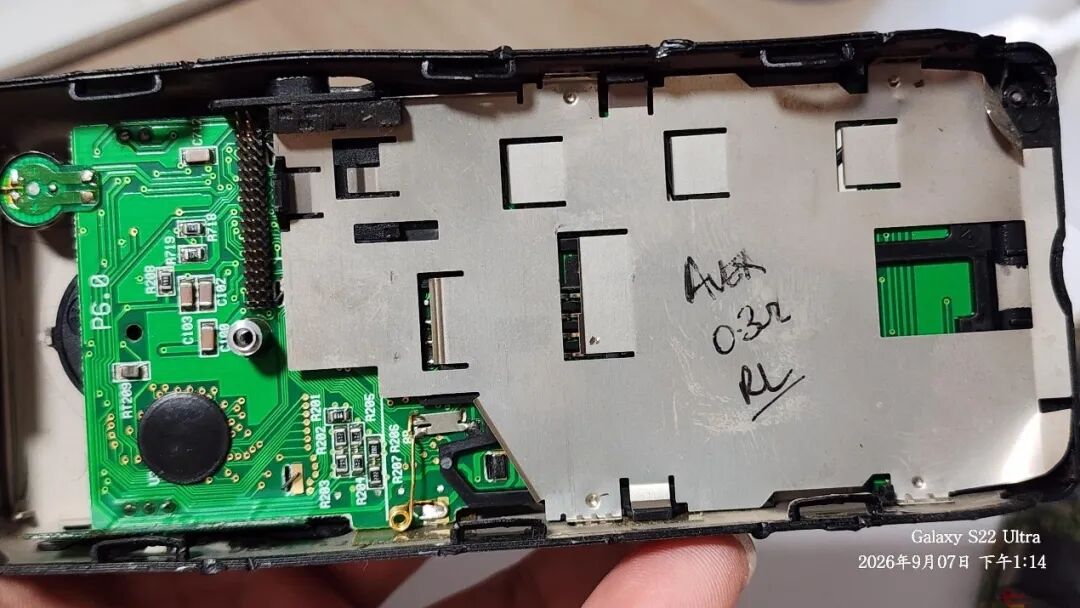

带有手写标记的金属屏蔽隔板与内衬支架，有效隔离电磁干扰（EMI），并兼作机械结构固定与地线回路。

中间有卡槽，可以插SIM卡。

金属屏蔽衬板部分掀开的状态，露出了下方密布走线的绿色 PCB，清晰呈现出层叠的模块化结构设计。中间那个是SIM卡座，打开后是没有卡的。

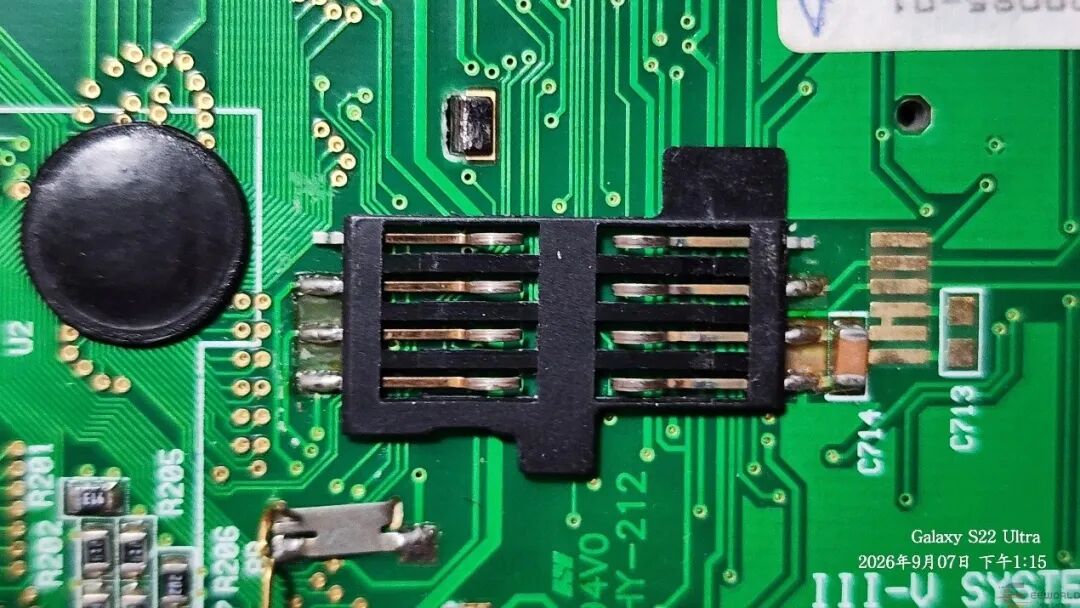

专用的多触点 SIM 卡或加密卡插槽组件，四周环绕着微型表面贴装（SMD）电阻电容，用于确保用户信息读取的稳定性。

板载的多路精密排针插口及大面积的绿色阻焊层走线，用于实现不同主板层级或子模块之间的电气信号互联。

正面操控组件全貌，包含带有黑色密封胶圈的段码液晶显示屏（LCD）以及密集的橡胶物理按键矩阵。

靠近顶部的副板区域，集成有警报蜂鸣器驱动电路（包含 TC7660 等稳压/电荷泵芯片）及多色飞线接口，左边红黑线，是扬声器，右边红白蓝是音量按键，负责处理设备的音频告警与局部供电。

主板边缘两组碳膜或金属弹片触点，用于接收正面物理按键按下时的导通信号。

副板全景与电路走线，清晰标注有“PHILIPPINES 94011”产地及多路排针座，负责承载底部的各类控制与通信接口。两个黑色牛屎芯片应该是负责屏幕显示的。

微型蜂鸣器/受话器与稳压区，包含带有红黑飞线的圆形蜂鸣器及 TC7660 电荷泵稳压芯片，负责音频放大与蜂鸣警报。所以我觉得扬声器与听筒是分开的。

底部麦克风，红黑线上还有屏蔽磁环，小黑环是铁氧体磁环，主要作用是抗电磁干扰：吸收并衰减导线上的高频杂波，防止手机内部的射频或数字信号干扰音频。

消除电流杂音：防止通话时出现“滋滋”的电流底噪，让声音更纯净。

底部横跨在充电接口上方、玻璃管状的元件是一个干簧管（Reed Switch，又称磁簧开关）。

工作原理：它内部封装了两片受磁场控制的弹性金属触点。当翻盖合上或打开时，翻盖内部的磁铁靠近或离开，磁场会让管内的触点吸合或断开。

主要作用：它用来检测手机的开合状态。系统通过这个开关的通断来判断用户是接听电话（翻开接听）还是挂断/锁屏（合上翻盖），从而实现自动接听、背光控制或休眠唤醒功能。

三十三年前的老对手们（如爱立信、西门子、松下、NEC、飞利浦等）早已淡出手机江湖或彻底倒闭。能够从1993年一路厮杀、历经功能机与智能机两次时代变革，至今依然在独立生产并售卖手机的国际大厂，核心代表仅剩三星和摩托罗拉。简而言之，在 1993 年，如今叱咤风云的“华米OV”中，华为和中兴正在苦心孤诣地搞“巨大中华”时期的程控交换机研发，以对抗外资巨头；而蓝绿厂和粗粮连影子都还没有，幕后操盘手正忙着卖小霸王学习机呢。
