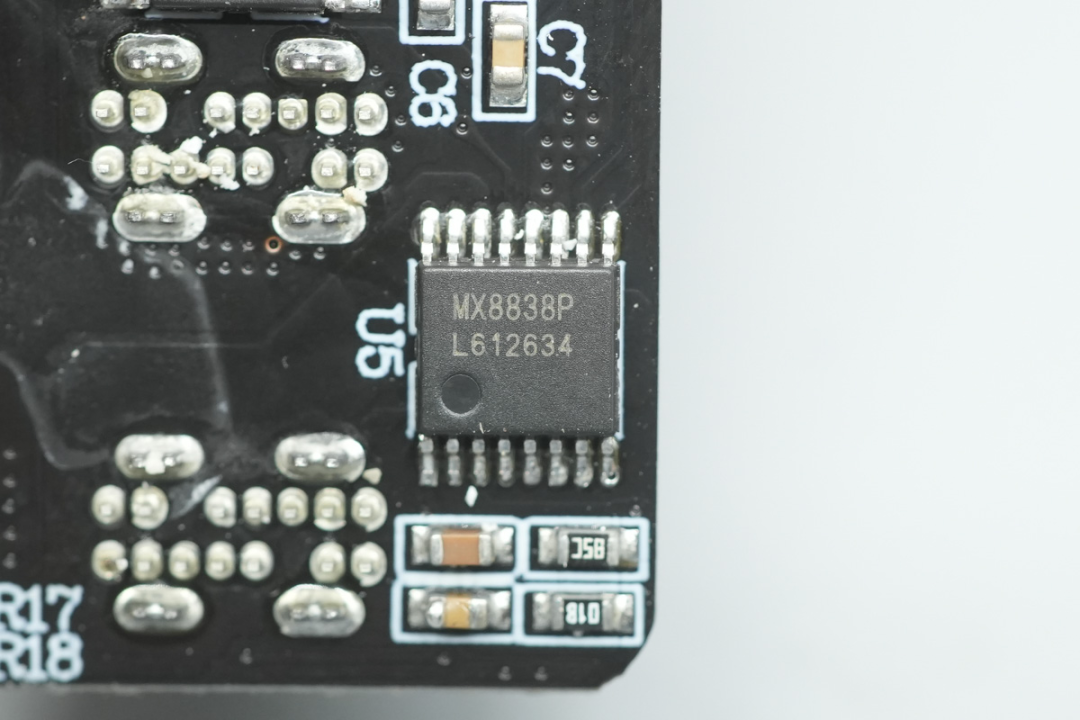

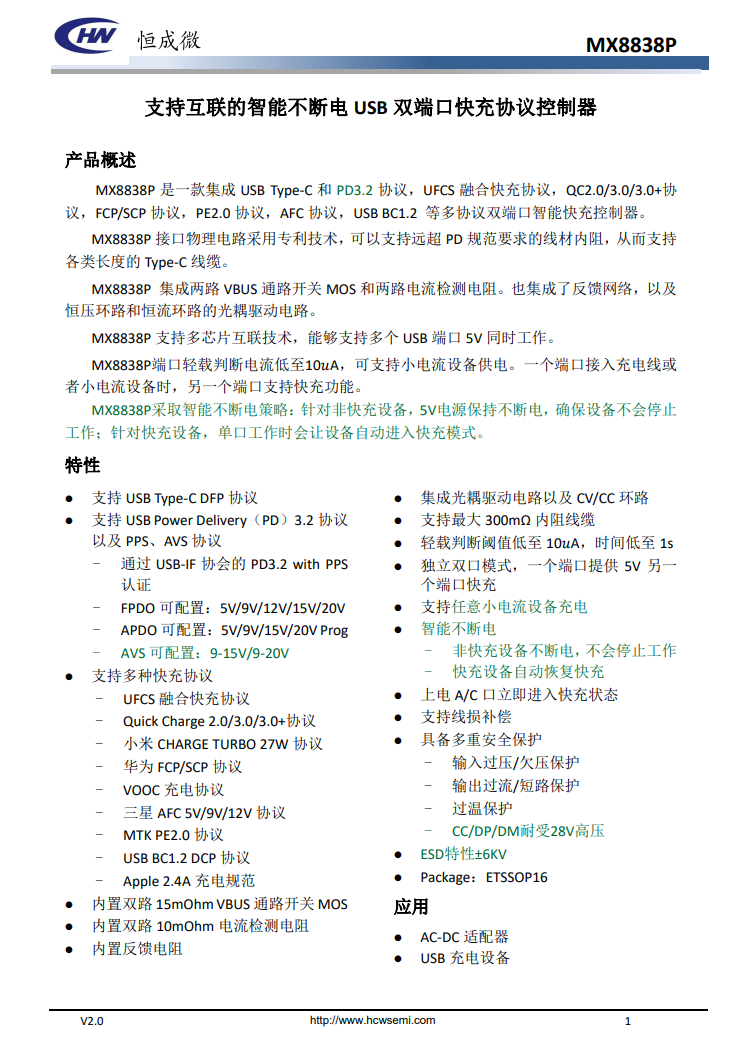

充电头网近期拆解发现，恒成微推出MX8838P双端口智能快充协议控制器。该芯片集成USB Type-C DFP、USB PD3.2、PPS、AVS及UFCS融合快充等多种协议，并在内部集成双路VBUS通路MOS、电流检测电阻及反馈补偿网络，可用于双口USB充电器、AC-DC适配器等产品。MX8838P还支持多芯片互联及智能不间断供电，可在连接充电线、小电流设备等情况下维持端口正常工作，减少双口切换过程中出现断电、重新识别等问题。恒成微MX8838P双口快充协议控制器恒成微MX8838P支持USB PD3.2协议，可配置5V、9V、12V、15V和20V固定电压档位，并支持PPS可编程电压输出。芯片同时支持PD3.2新增的AVS可调电压功能，可配置9-15V及9-20V输出范围，满足不同功率适配器的设计需求。除USB PD协议外，MX8838P还兼容UFCS融合快充、QC2.0/3.0/3.0+、小米CHARGE TURBO 27W、华为FCP/SCP、VOOC、三星AFC、MTK PE2.0、USB BC1.2 DCP及Apple 2.4A等协议，能够覆盖手机、平板电脑及其他USB设备的充电需求。芯片内部集成两路导阻为15mΩ的VBUS通路开关MOS，以及两路10mΩ电流检测电阻，同时集成反馈网络、光耦驱动电路及恒压恒流环路补偿网络，有助于减少外围元件数量，简化双口快充电源设计。在线材适配方面，MX8838P的接口物理层支持符合远距离PD规范要求的线材内阻，并提供最高300mΩ线损补偿，可改善长线材及大电流输出情况下的端口电压下降问题。MX8838P支持双口独立工作模式，其中一个端口保持5V输出时，另一个端口仍可进入快充状态。芯片还支持多芯片互联，可扩展至更多USB端口，并允许多个端口同时保持5V输出。针对蓝牙耳机、智能手表等低功耗设备，MX8838P的轻载判断电流可低至10μA，判断时间不超过1秒。当端口接入充电线或小电流设备时，不会影响另一端口正常快充。其智能不间断供电功能可根据设备类型进行管理：对于不支持快充的设备，端口持续保持5V供电，避免设备因端口切换而停止工作；对于支持快充的设备，端口恢复单独工作后可自动重新进入快充模式。MX8838P 还具备输入过压及欠压保护、输出过流及短路保护、过温保护，CC、DP和DM引脚可承受28V电压，并支持±6kV ESD防护。芯片采用ETSSOP16封装，适用于AC-DC适配器及多口USB充电设备。充电头网总结恒成微MX8838P在一颗芯片中完成双口快充协议识别、VBUS通路控制、电流检测及恒压恒流反馈等功能，同时加入多芯片互联和智能不间断供电机制。对于双口及多口充电器而言，这套设计不仅能够兼容PD3.2、PPS、AVS和UFCS等主流协议，还可改善低功耗设备充电、空载线材识别及端口功率切换时的断电问题，为多口快充产品提供更加完整的协议与端口控制方案。
