前言
伴随消费电子快充市场的持续迭代，小米也在持续更新旗下20W PD 快充产品线。
近期，小米推出了搭载新国标插脚的Type-C充电器快充版20W，定价依旧维持29元，是入门快充档位极具竞争力的高性价比之选。
相关阅读：
作为经典20W快充的换代款产品，它在延续小米家族式小巧简约设计语言的基础上，适配了最新的新国标插脚规范。
同时保持了QC3+、PD3.0等快充协议兼容，能够为手机、平板等日常设备提供稳定的充电体验。
这款充电器的核心亮点之一，是内部完整采用了杰华特高集成度电源芯片方案。
从初级主控、次级同步整流到快充协议控制，三颗芯片均来自杰华特，整体PCBA设计非常精简。
接下来，充电头网将为您带来详细的产品拆解。
产品开箱

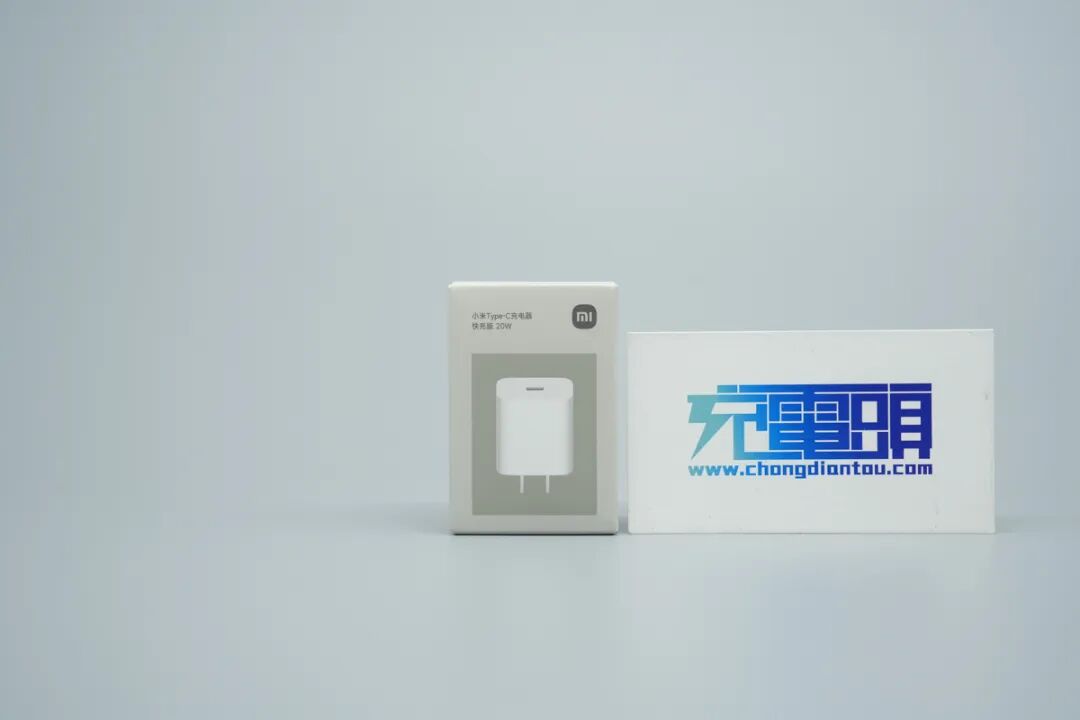

包装盒正面依旧采用了小米经典的极简风格，纯白底色上印有小米Logo以及产品名称。
包装盒侧面印有详细的委托方及制造商信息，委托方为小米通讯技术有限公司，制造商为小米生态链企业南京酷科电子科技有限公司。
拆开包装，内含充电器本体以及一份使用说明书。

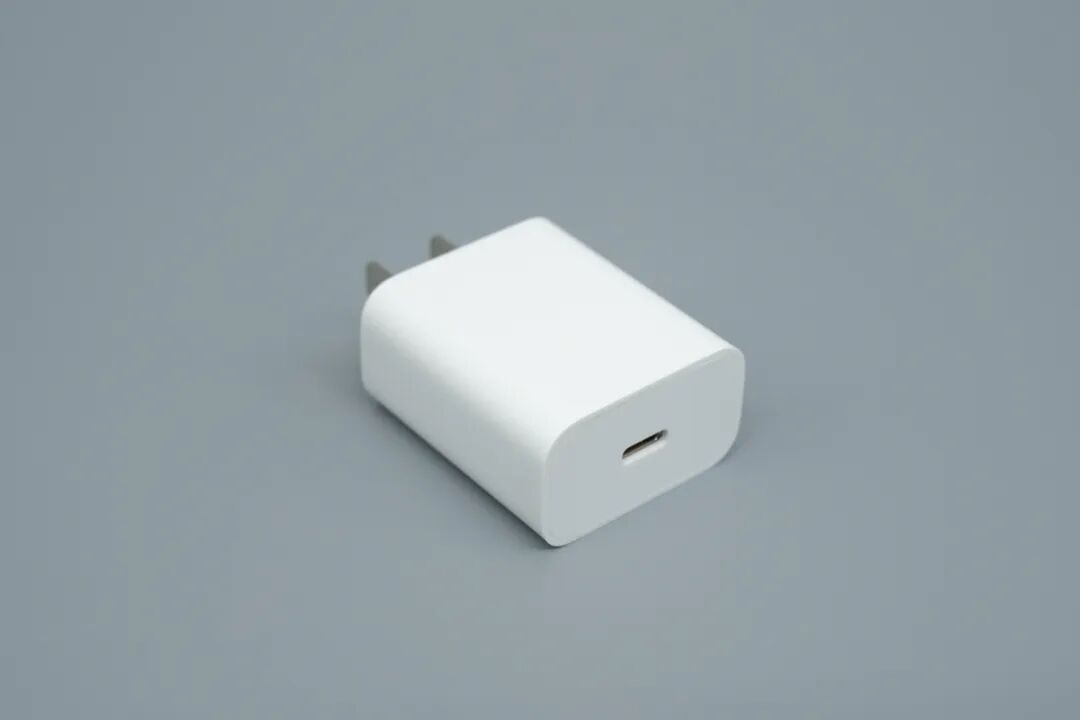

充电器正面采用阻燃PC材质外壳，表面经过哑光微磨砂处理，边角过渡十分圆润，手感细腻。
充电器采用了固定式的新国标插脚设计，整体造型如同一个小方块。

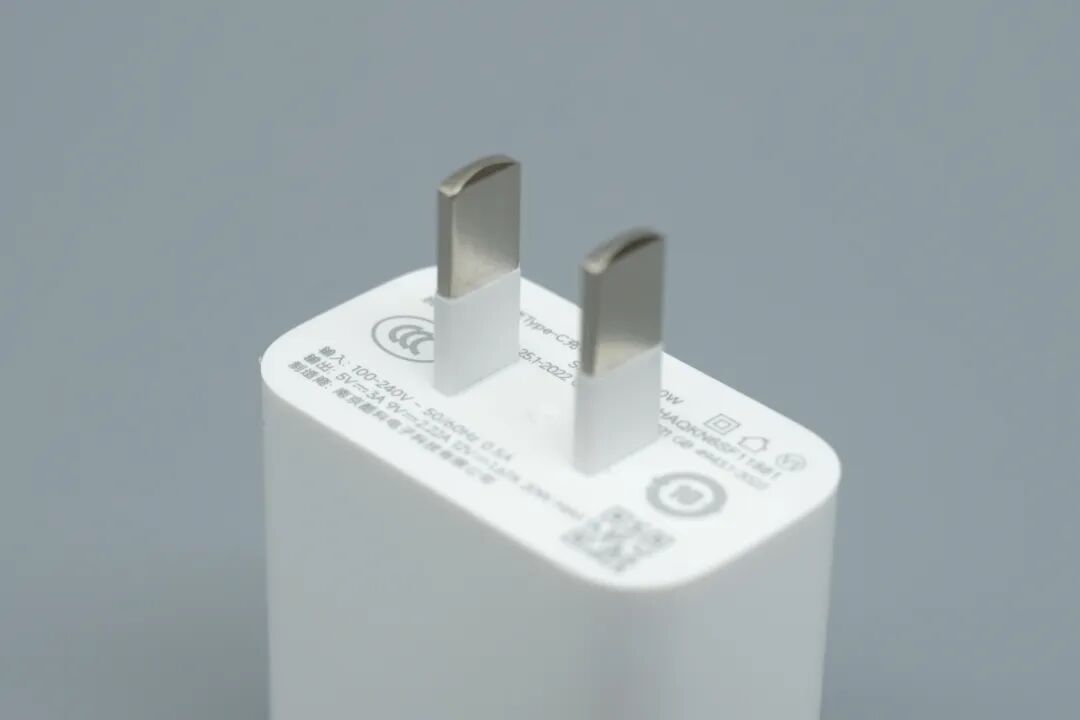

充电器插脚测印有产品铭牌。
品名： 小米Type-C充电器快充版 20W
型号： AD201
输入：100-240V~ 50/60Hz 0.5A
输出：5V3A, 9V2.22A, 12V1.67A 20W MAX
制造商： 南京酷科电子科技有限公司
产品通过了3C强制认证。
充电器的顶面居中配置了一个单USB-C输出接口，接口面板边缘平整，整体呈现出一种温润的视觉效果。
USB-C接口母座特写，内部采用了白色的胶芯，与整体外壳的色调保持一致。
快充协议测试
使用POWER-Z KM003C测试仪对充电器的USB-C接口进行快充协议检测，仪表屏幕显示其支持QC3+、PD3.0 20W、Apple 2.4A以及DCP等主流充电协议。
相关阅读：
进一步读取PD协议的PDO报文，显示其具备5V3A、9V2.22A、12V1.66A三组固定电压档位，与机身上标称的参数完全一致。
相关阅读：
产品尺寸与重量

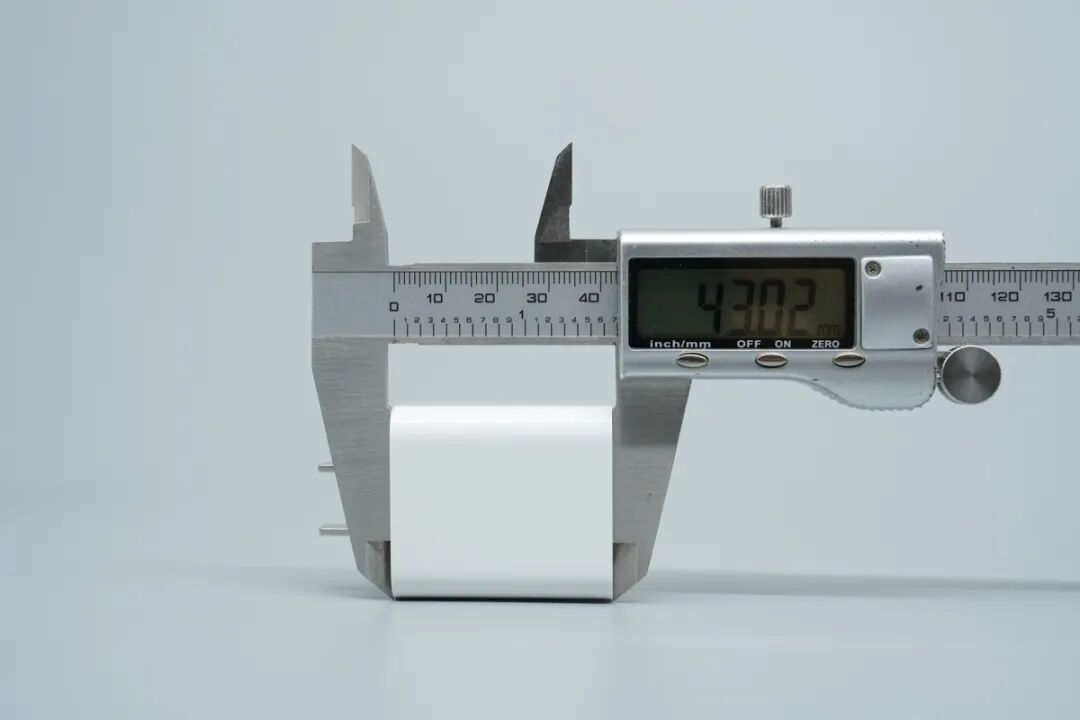

使用游标卡尺进行实测，测得充电器机身的长度约为43.02mm。
测得充电器机身的宽度约为38.11mm。

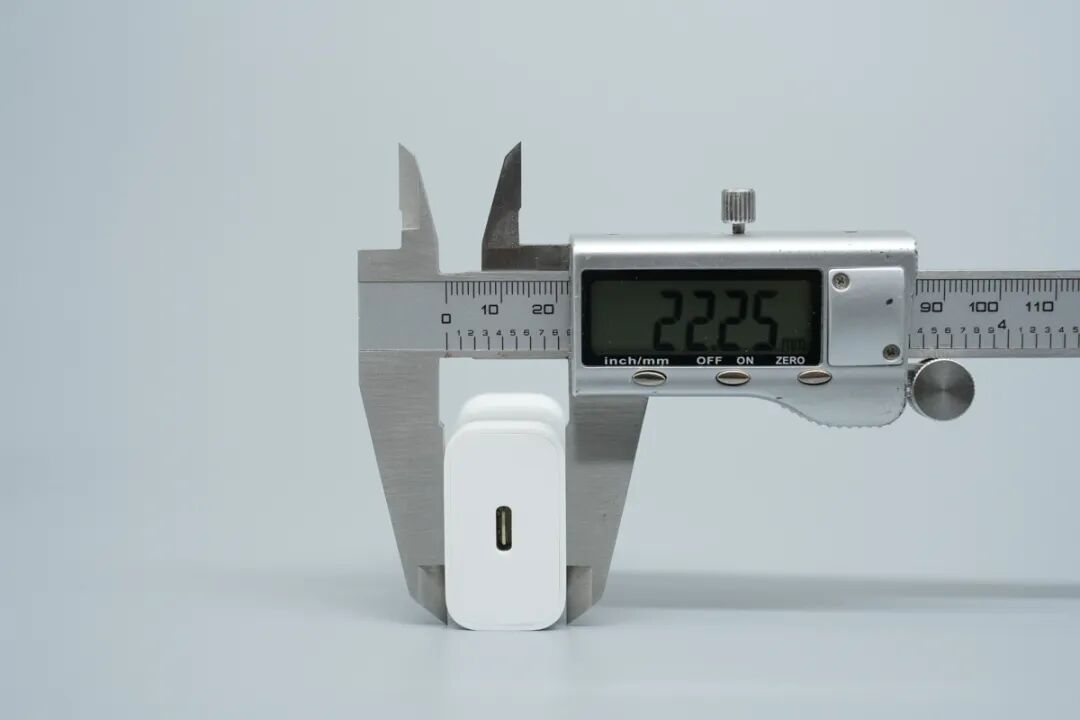

测得充电器机身的厚度约为22.25mm。
将充电器放在电子秤上进行称重，测得其净重约为40.5g。
将小米这款20W充电器与苹果原装20W充电器放在一起对比，两者体积相当。

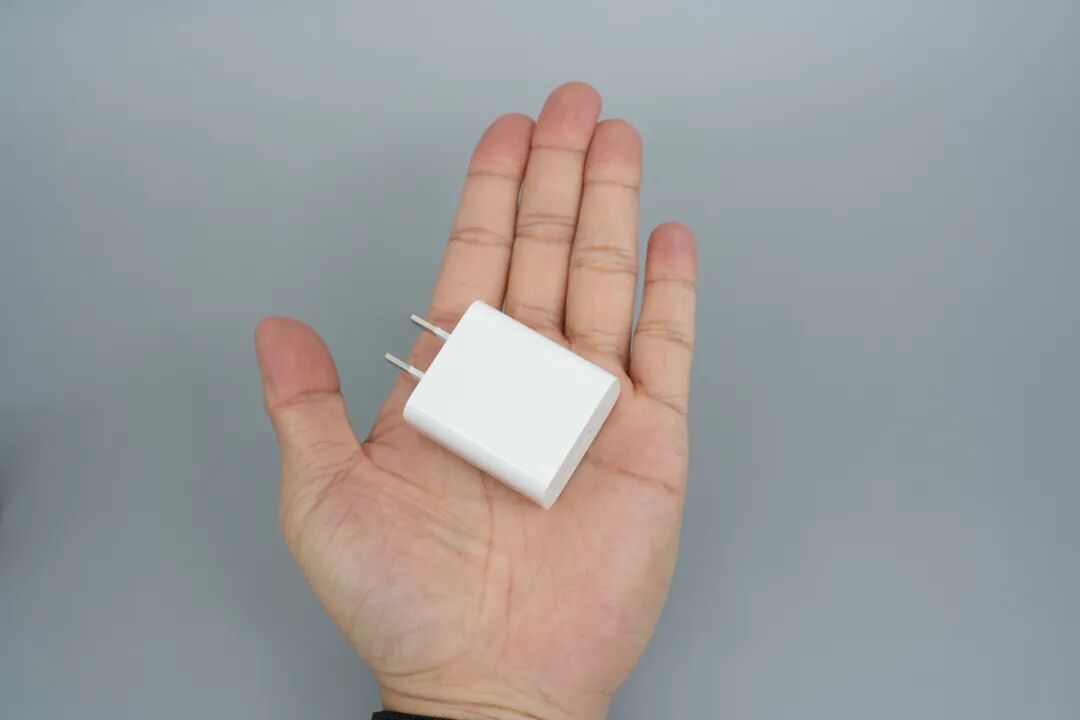

将充电器拿在成年男性手心，可以看出其实际体积非常小巧。
电路板整体布局全貌解析

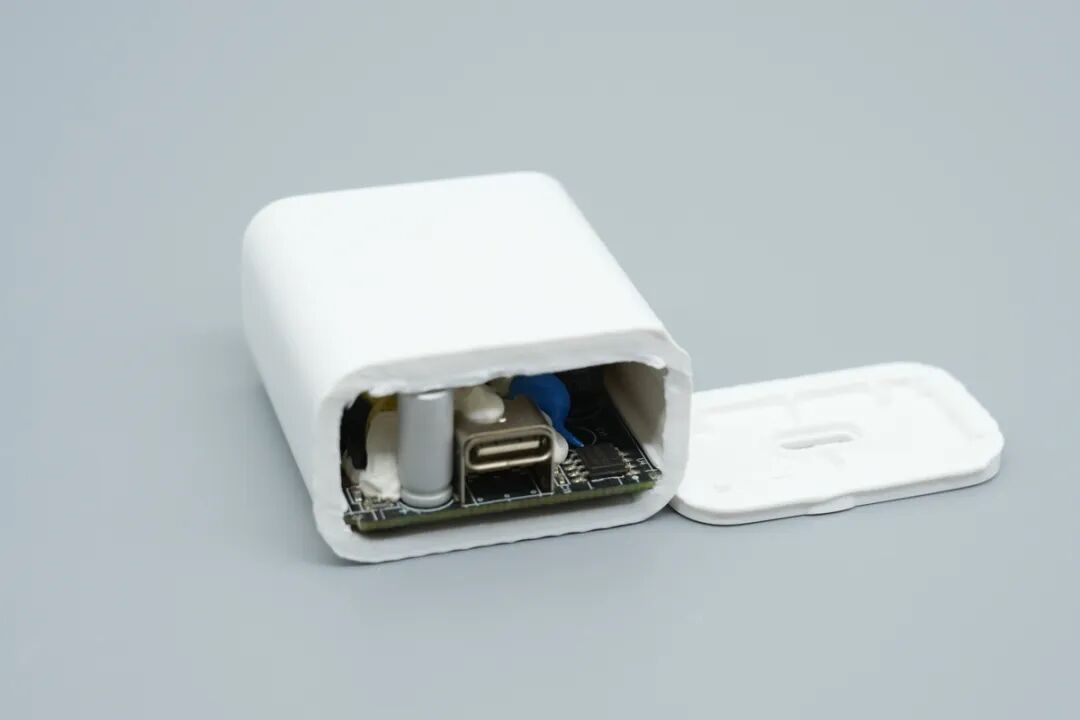

使用切割机从底部切开外壳并抽出PCBA模块。可以看到PCBA内部元器件之间注满了白色的导热硅胶，这不仅能起到固定元器件的作用，还能有效帮助内部元器件进行散热。

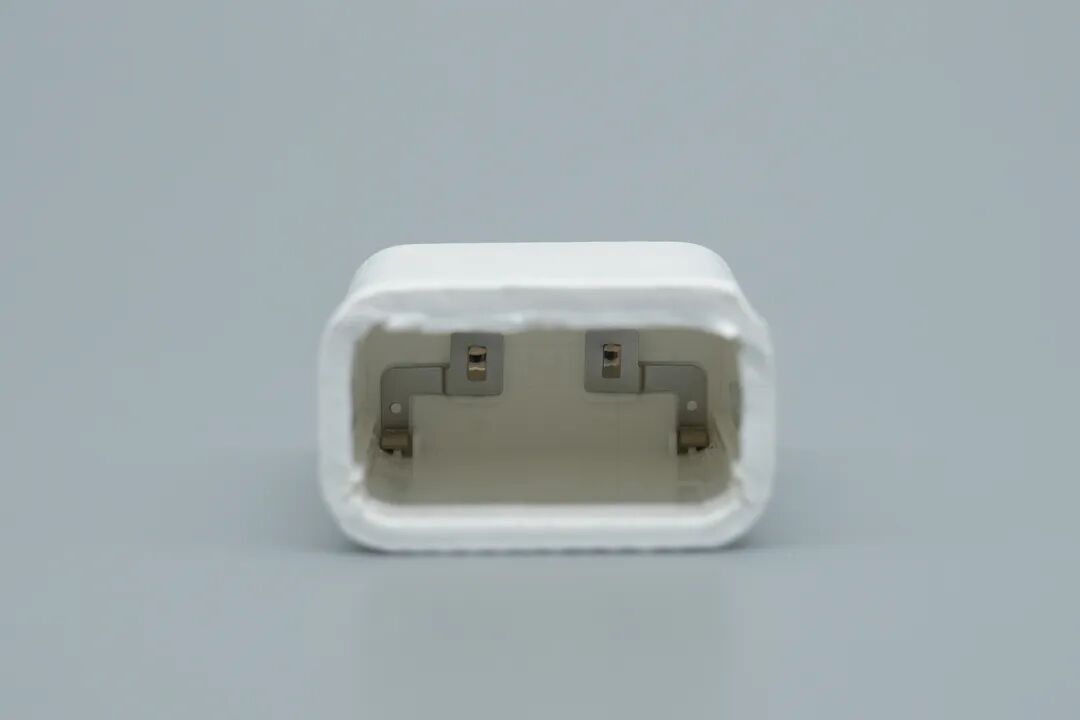

外壳内部，金属插脚尾端延伸出了金属弹片接触PCBA供电。

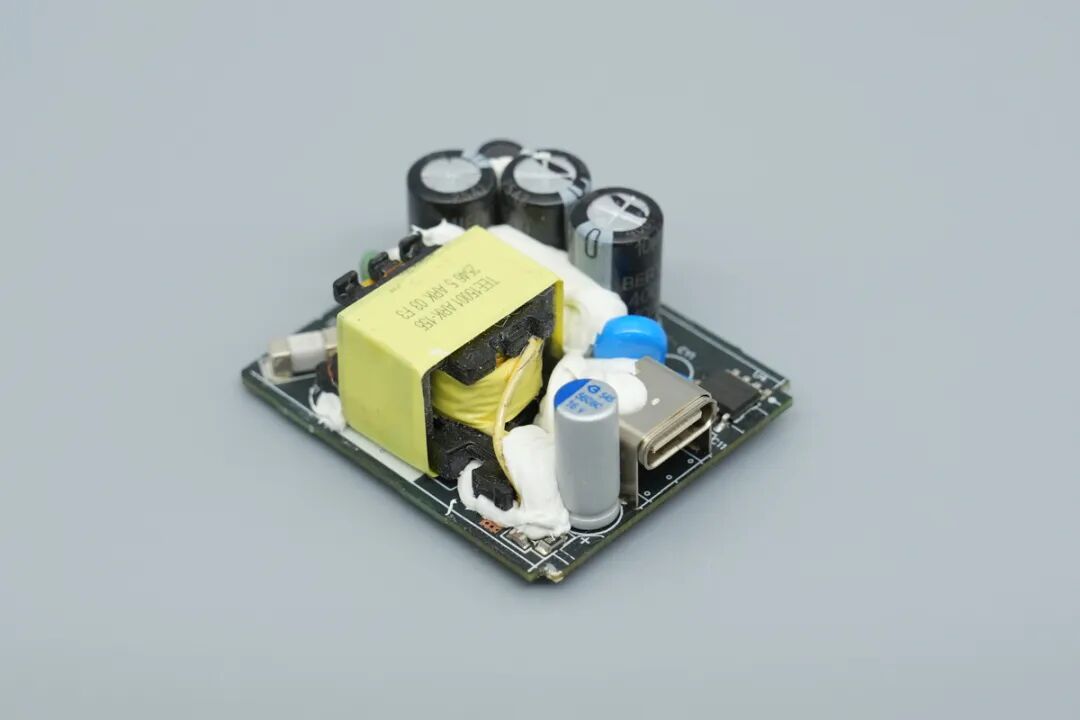

PCBA正面斜视视角，高压电解电容、变压器和输出端固态电容之间均打有白胶。

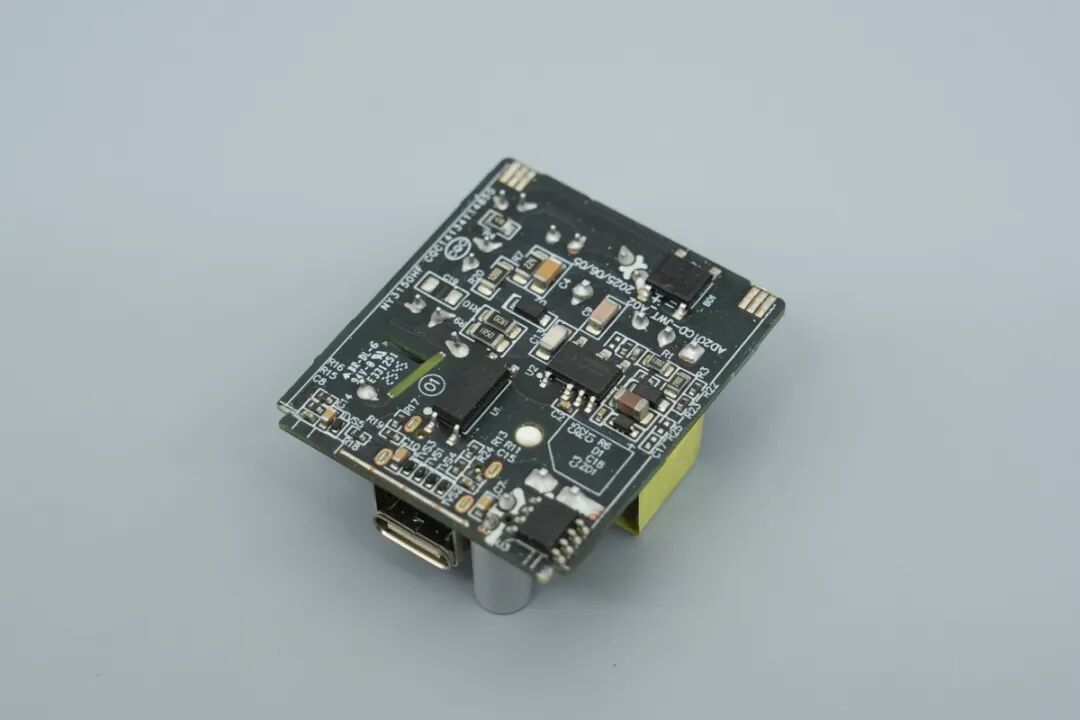

PCBA背面斜视视角，贴片元件布板整洁，走线清晰。

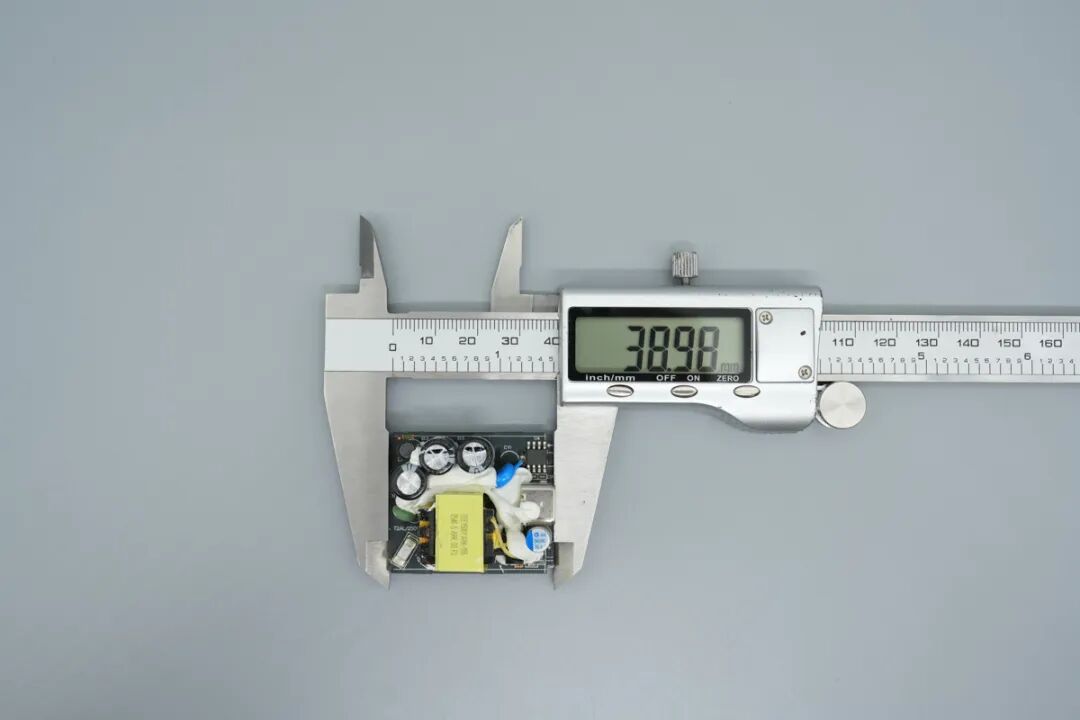

使用游标卡尺测得PCBA的长度约为38.98mm。

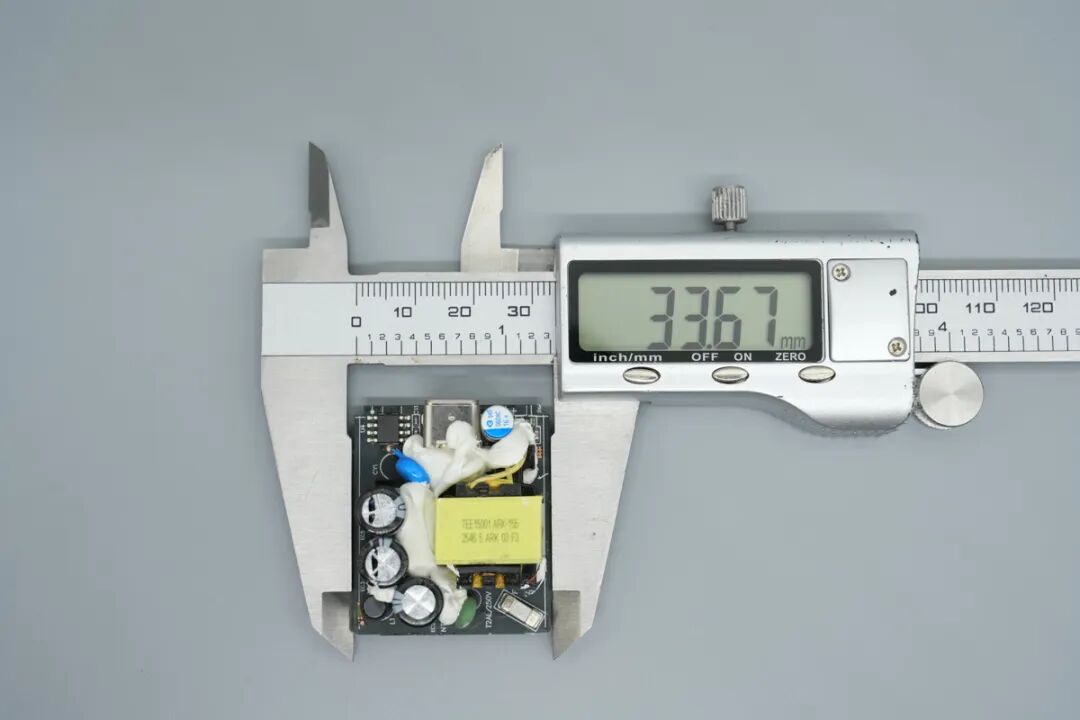

测得PCBA的宽度约为33.67mm。

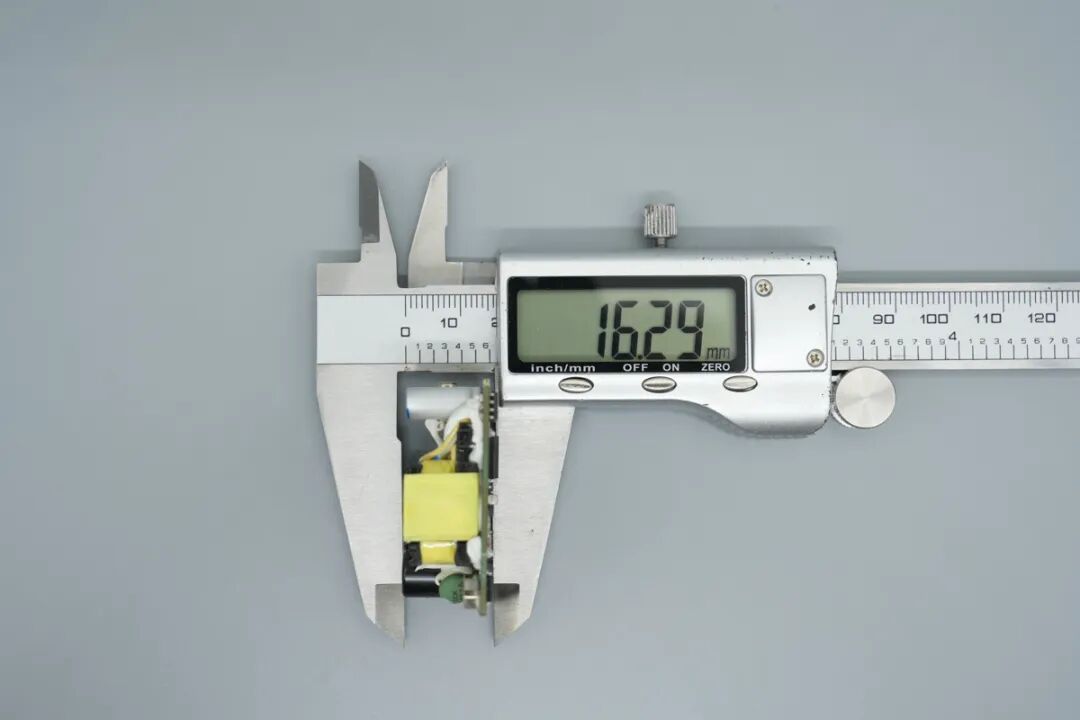

测得PCBA的厚度约为16.29mm。
PCBA正面分布高压滤波电容、变压器、低压滤波电容、协议芯片、USB-C接口等元器件。
小米这款20W充电器采用了高频QR开关电源架构，初级主控芯片、同步整流芯片以及协议芯片均来自杰华特。
从PCBA背面看到，初级侧与次级侧之间有明显的隔离间距。主板背面设有了整流桥、初级PWM主控IC、光耦以及次级同步整流控制器等核心芯片。
初级主控电路解析
在输入端，设有一颗白色的贴片保险丝，用于应对输入过流异常时切断电路，保护后级元件。
一颗绿色的NTC热敏电阻，用于抑制浪涌。
PCBA还设有一颗工字电感，外部套有黑色的热缩管进行绝缘保护。

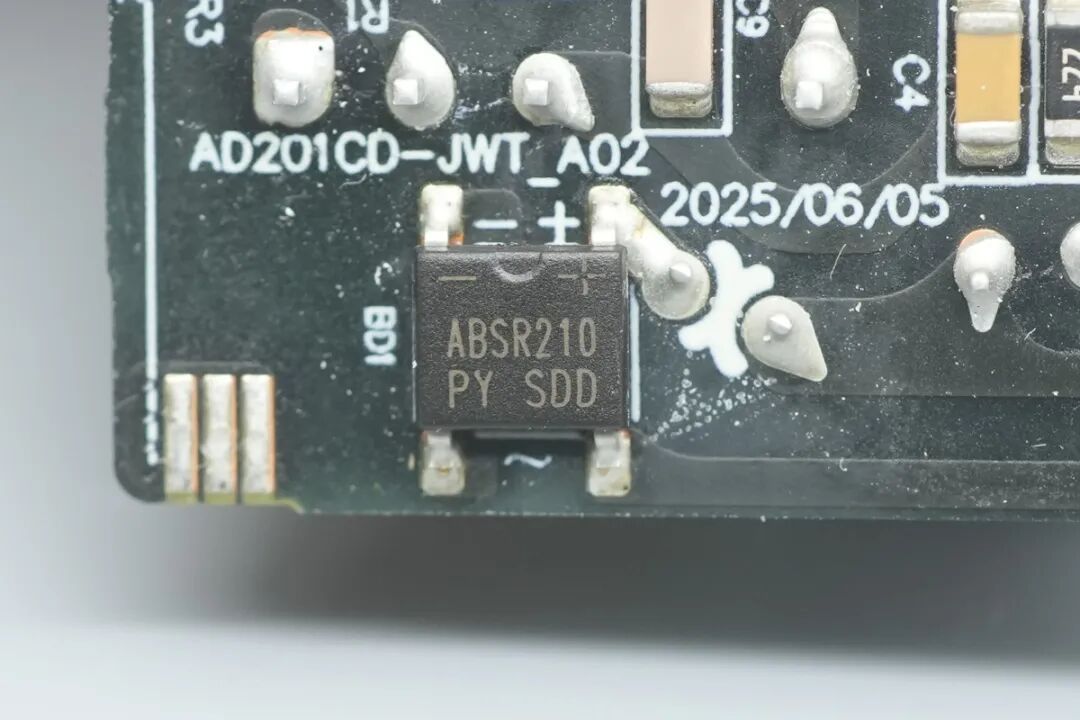

一颗贴片整流桥器件，丝印为ABSR210。
高压滤波电容采用了一颗来自BERYL绿宝石的电解电容，规格为400V 10uF。
第二颗同规格电容。
第三颗电容规格相同。

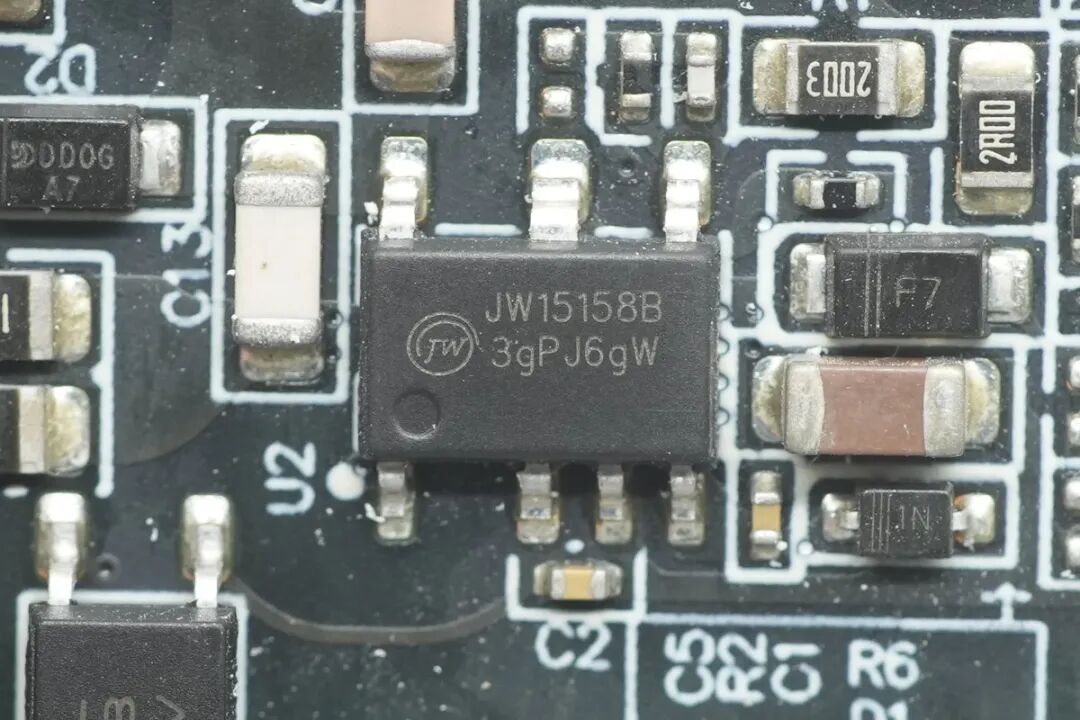

初级主控芯片来自杰华特，型号JW15158B，是一颗集成氮化镓开关管的隔离反激转换器，芯片支持PWM和PFM控制，在不同的输入和负载条件都能实现高效率。
相关阅读：
JW15158B支持高压启动，宽供电电压高至90V，内部集成650V 1200mΩ氮化镓开关管，最高工作频率为110kHz。
芯片支持供电过压保护，输出过压，欠压保护，支持输入欠压保护，电流取样电阻开路保护、逐周期过流保护、过功率保护和内置的过热保护功能。
芯片支持抖频提升EMI性能，JW15158B采用散热增强的HSOP7封装，支持PD快充以及开关电源应用。
变压器特写，顶部贴有信息标签，喷码为TEE15001 ARK-155。
初级和次级电路之间横跨着一颗蓝色的Y电容，料号HT 681K。

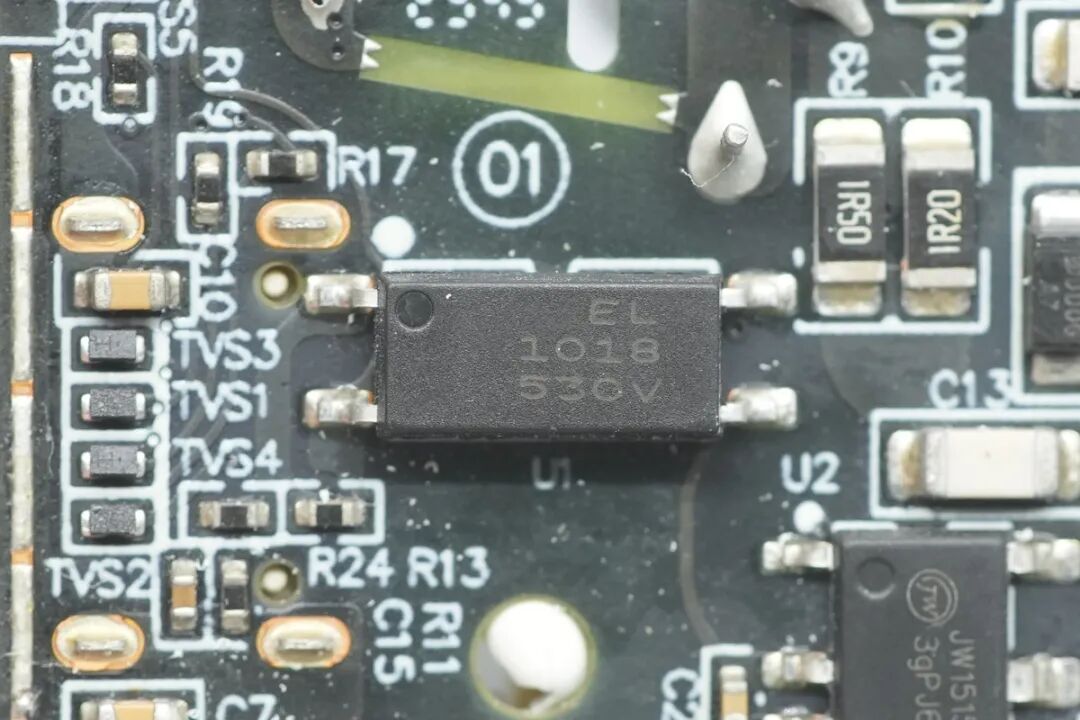

位于PCBA背面的一颗亿光贴片光耦元件，丝印EL 1018。
同步降压电路解析
JW7728H6C是由杰华特推出的一款同步整流芯片。该芯片内部集成了一颗耐压 60V、导通阻抗仅为 11mΩ 的功率MOSFET，能够直接替代传统的高损耗肖特基二极管，降低整流端的导通损耗。
相关阅读：
这款芯兼容连续导通模式（CCM）、断续导通模式（DCM）以及准谐振（QR）等多种反激控制模式。
JW7728H6C 的外围电路设计非常精简，不仅支持低边整流应用，而且无需外部独立供电，这极大地简化了 PCB 布局并有效节约了整体系统成本。
凭借其高集成度与高效率表现，该芯片非常适合应用于各类反激式电源转换器以及消费级的电源适配器中
快充输出电路解析

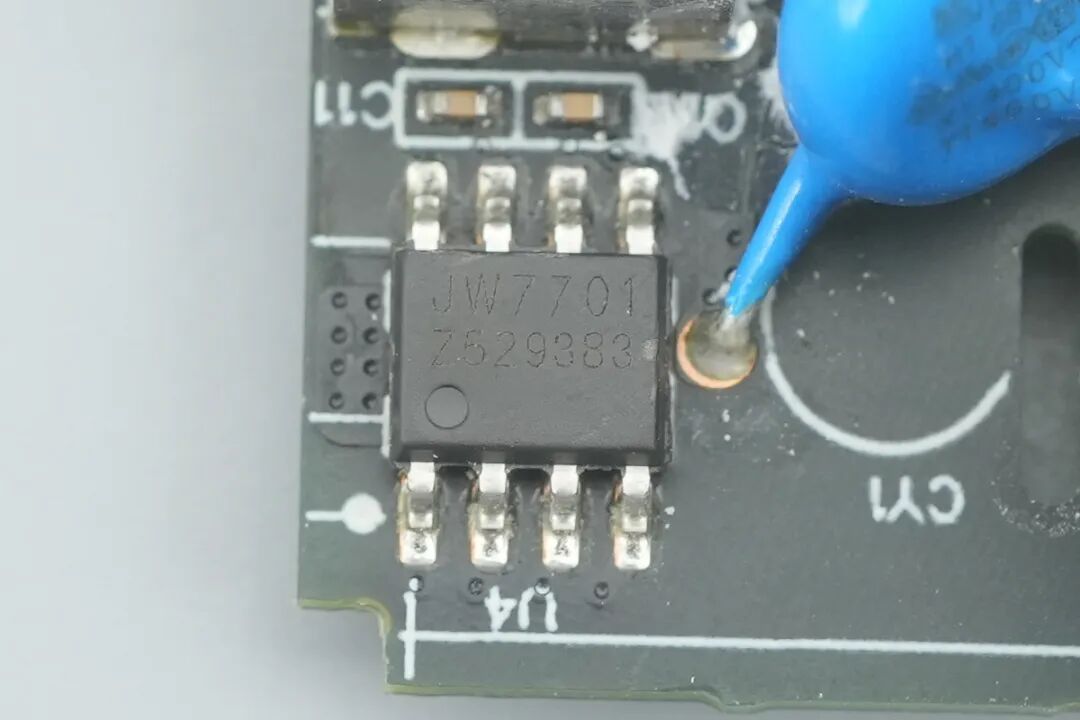

内置的协议芯片同样来自杰华特，型号为JW7701，采用ESOP8封装。
相关阅读：
该芯片已成功通过USB-IF协会的USB PD3.1 PPS认证（TID：10615），除了PD协议外，该芯片还兼容高通QC2.0/3.0/3.0+、FCP/HVSCP、MTK PE2.0、三星AFC、USB BC1.2 DCP和Apple 2.4A快充协议。
该芯片内部集成了15mΩ低阻抗VBUS通道开关MOS管和电流检测电阻、反馈网络以及恒压/恒流环路光耦驱动电路，精简了外围电路设计并降低了BOM成本。
同时，JW7701还内置了输入过压/欠压、输出过流/短路/过温以及CC引脚过压等多重完善的安全保护机制，并支持最大200mΩ的线损补偿，确保充电过程的安全与稳定。
输出端设有一颗用于次级滤波的电容，品牌同样为绿宝石，规格为16V 560uF。

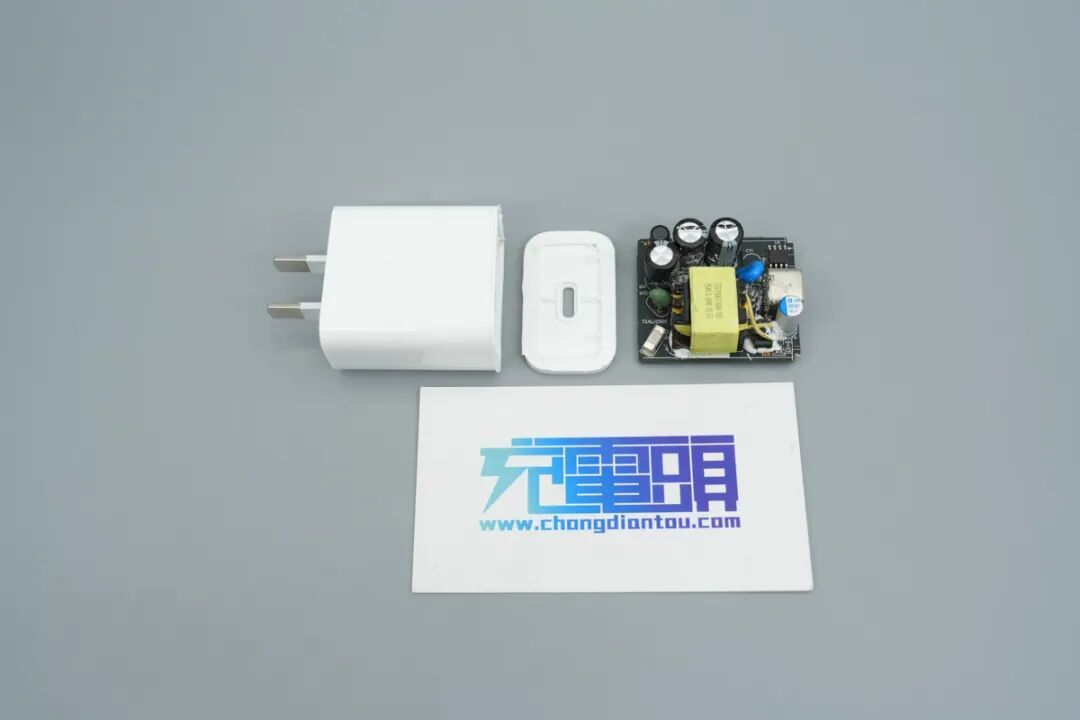

全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
小米Type-C充电器快充版 20W延续了小米一贯的极简家族式ID设计，机身小巧圆润，外壳手感细腻，固定式新国标插脚兼顾便携性与结构耐用性，整体定位精准，适合日常外出携带。
产品由小米生态链企业南京酷科电子代工生产，内部采用弹片无导线接触供电与导热硅胶全灌封工艺，既提升了生产装配效率，也充分保障了内部元器件的绝缘防护与散热能力。
电路架构层面，这款充电器采用QR反激+次级同步整流的架构，最具代表性的是核心器件全套搭载杰华特高集成电源芯片，是小功率快充领域全链路集成方案的典型落地应用，高集成设计的优势贯穿整机。
搭配绿宝石高低压滤波电容，最终呈现出一款体积小巧、协议全面、做工扎实的高性价比快充产品，非常适合作为手机、平板等设备的日常随身充电配件。
