充电头网第4104篇拆解报告。
前言
绿联推出一款Nexode Air美标100W USB-C氮化镓快充套装，这款充电器采用了小巧的柱状造型，搭配深空灰配色的金属质感外壳与细腻的磨砂触感，视觉上十分沉稳。
机身尾部的防滑条纹设计加上美规折叠式插脚，不仅提升了插拔手感，还极大节省了收纳空间，其实测117.4g的重量和克制的体积相比苹果原装96W充电器有着明显的便携优势。
在使用场景上，这款极其紧凑的百瓦充电器无论是塞入电脑包伴随商务差旅，还是放在办公桌上为轻薄本供电，都能轻松胜任，且不占多余空间。
在快充兼容性方面，它配备了单USB-C输出接口，最高支持100W强劲输出，并广泛兼容 QC3.0、PD3.2/AVS/PPS、QC5以及Apple 2.4A等多种快充协议。
不论是为各类品牌的智能手机、平板电脑快速回血，还是为大功率笔记本电脑提供满载供电，这款套装都能提供出色的快充体验。
接下来，充电头网将为您带来详细拆解，一探这款充电器的内部做工与用料。
产品外观

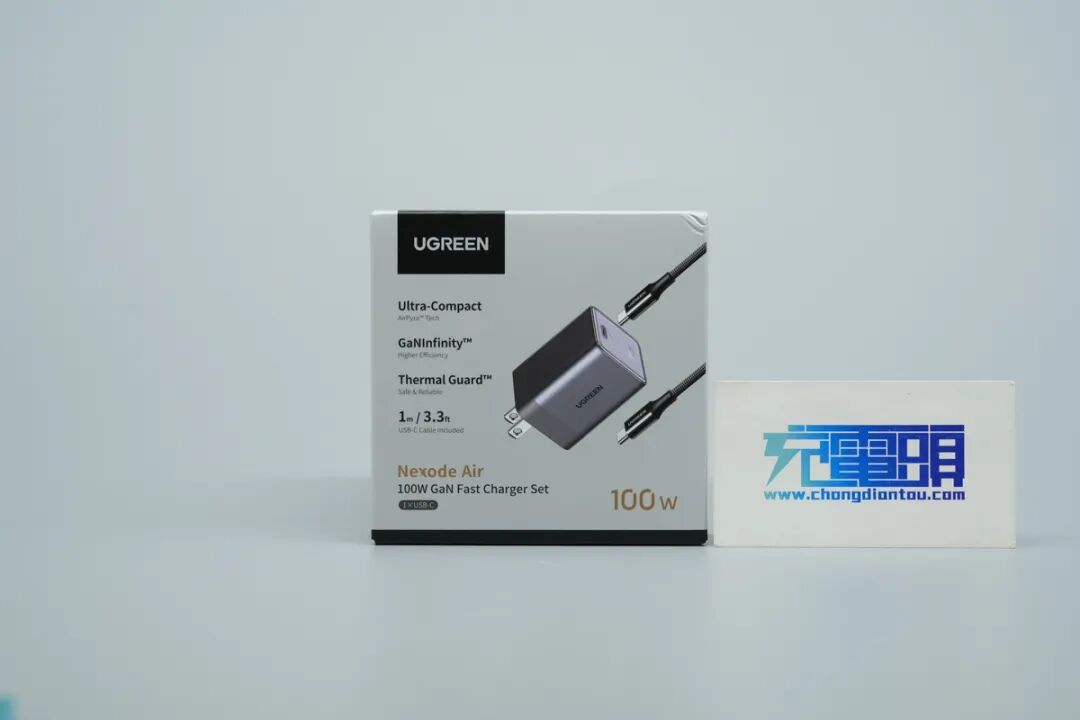

产品包装盒正面依旧是绿联经典的家族式设计风格，左上角为绿联品牌Logo，中间印有充电器搭配线缆使用的三维外观图。左侧标有产品三大核心卖点，右下角醒目标注了100W功率。

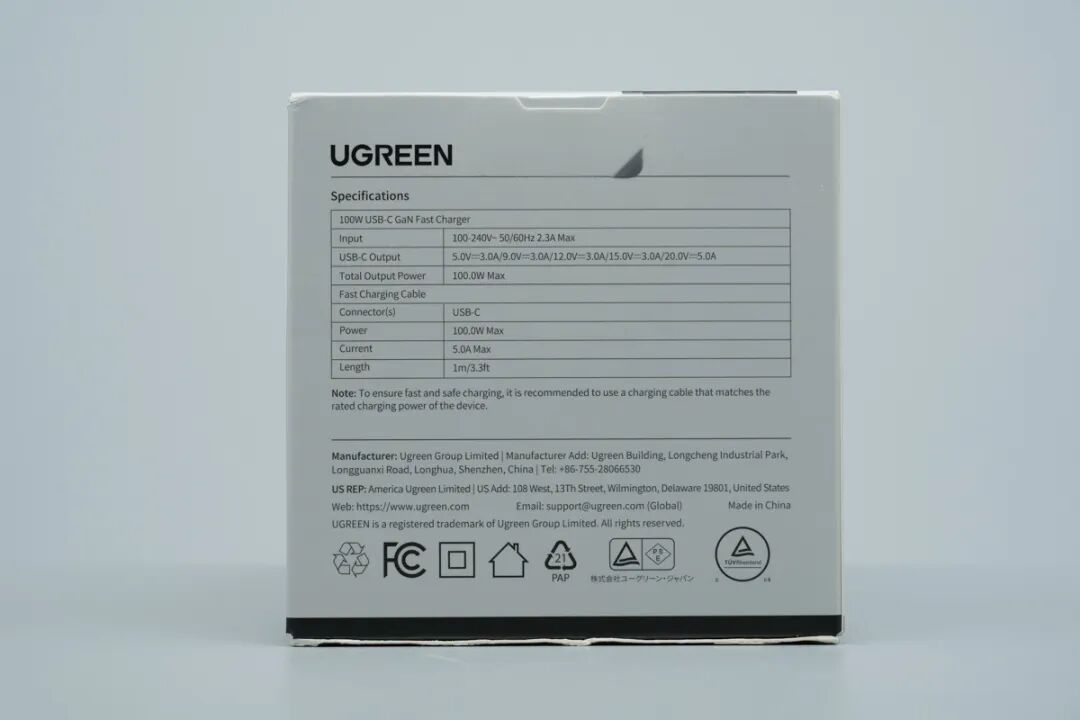

产品包装盒背面印有产品参数信息，到后续实物环节再介绍。

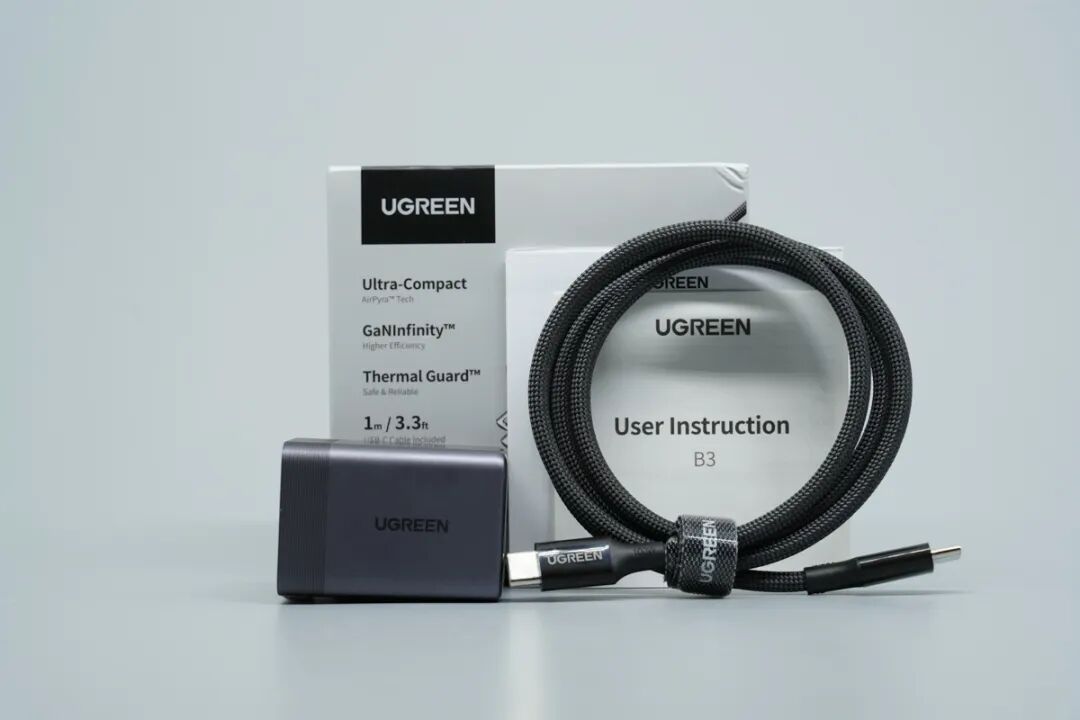

打开包装，包装盒内除了绿联100W氮化镓充电器本体外，还附带了一根黑色的USB-C to USB-C编织快充数据线以及产品说明书。

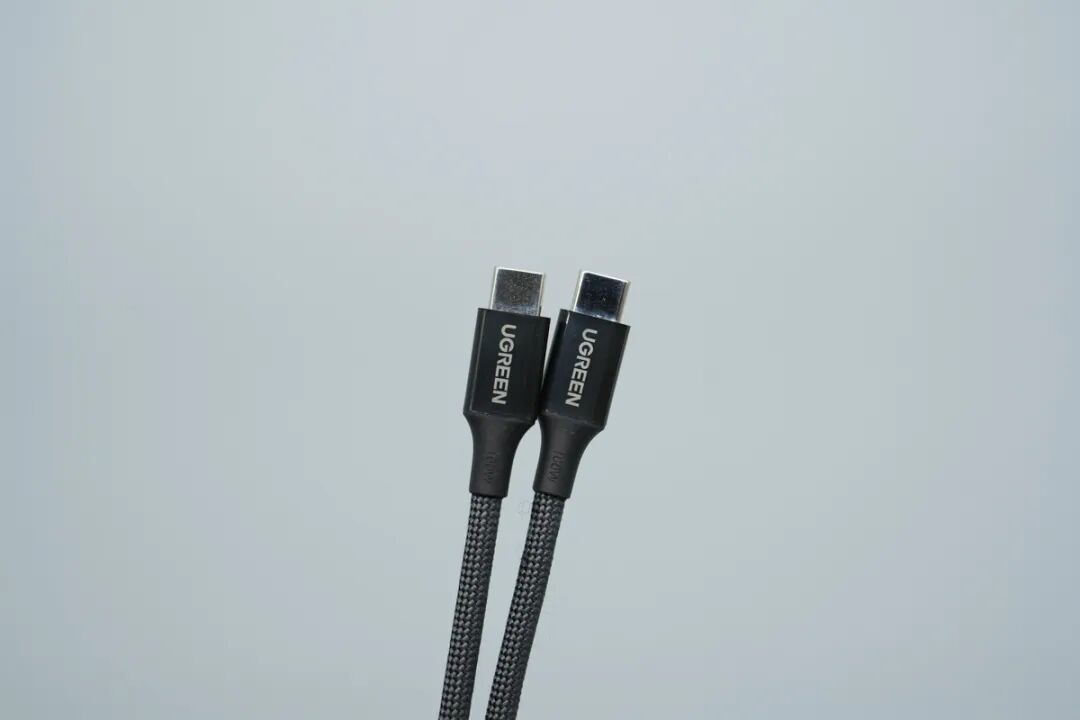

附带的快充线采用了高密度编织材质，抗拉扯耐磨损。

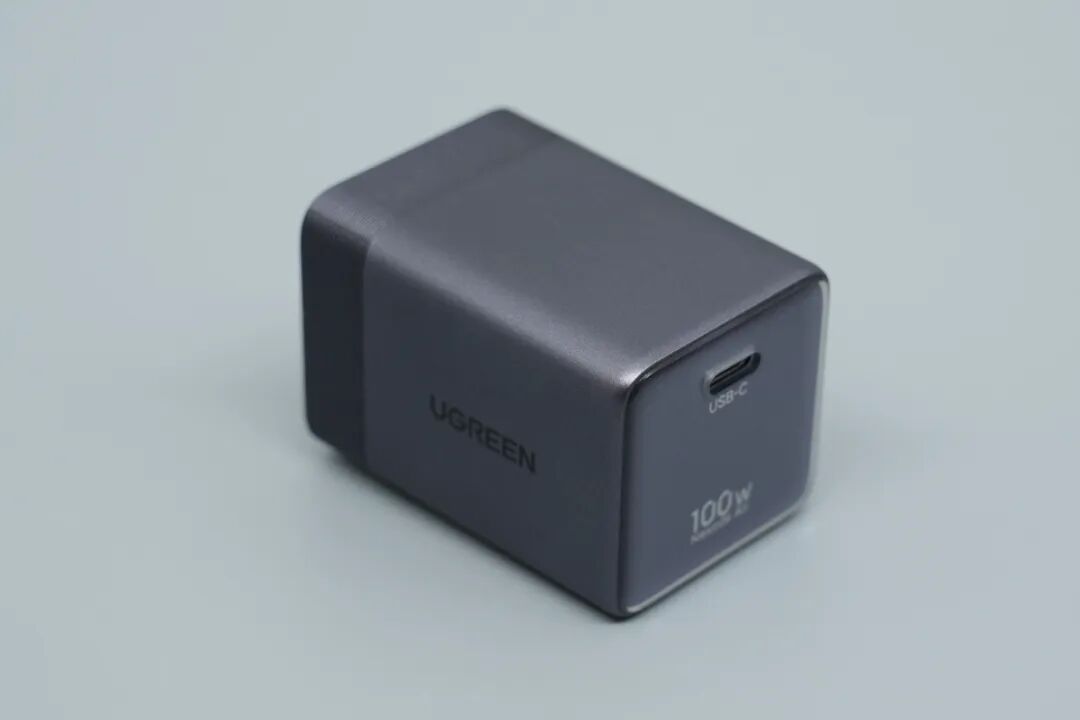

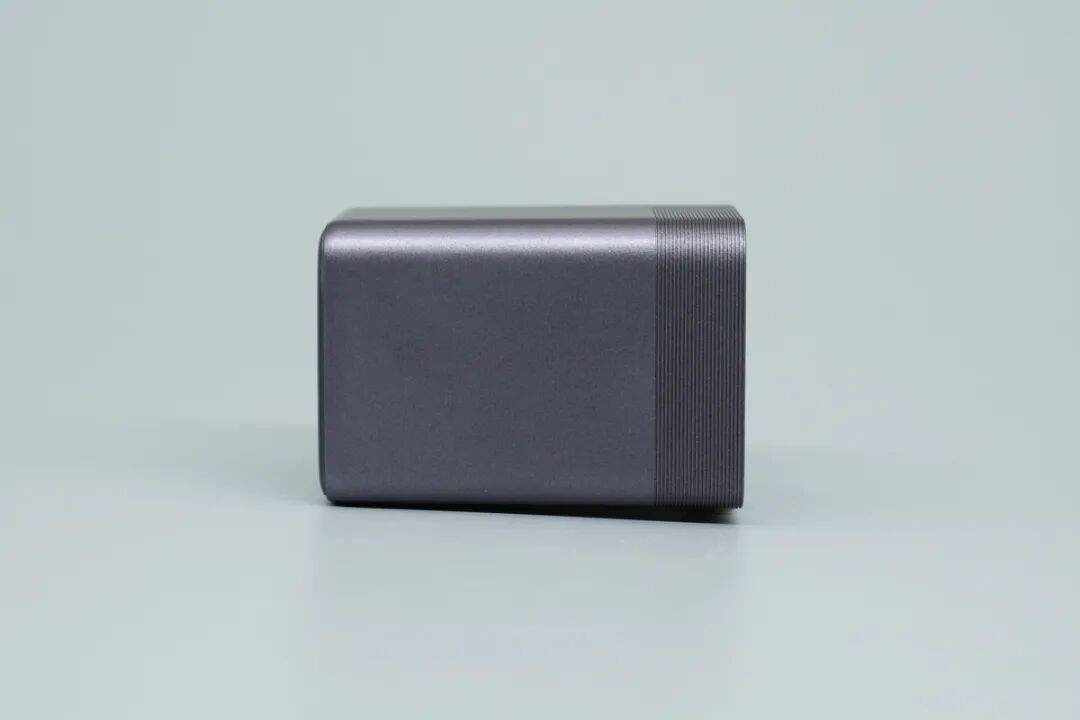

绿联这款氮化镓充电器采用了柱状造型。机身大面积采用深空灰配色的金属质感外壳，视觉上沉稳，也带来了细腻的磨砂触感。

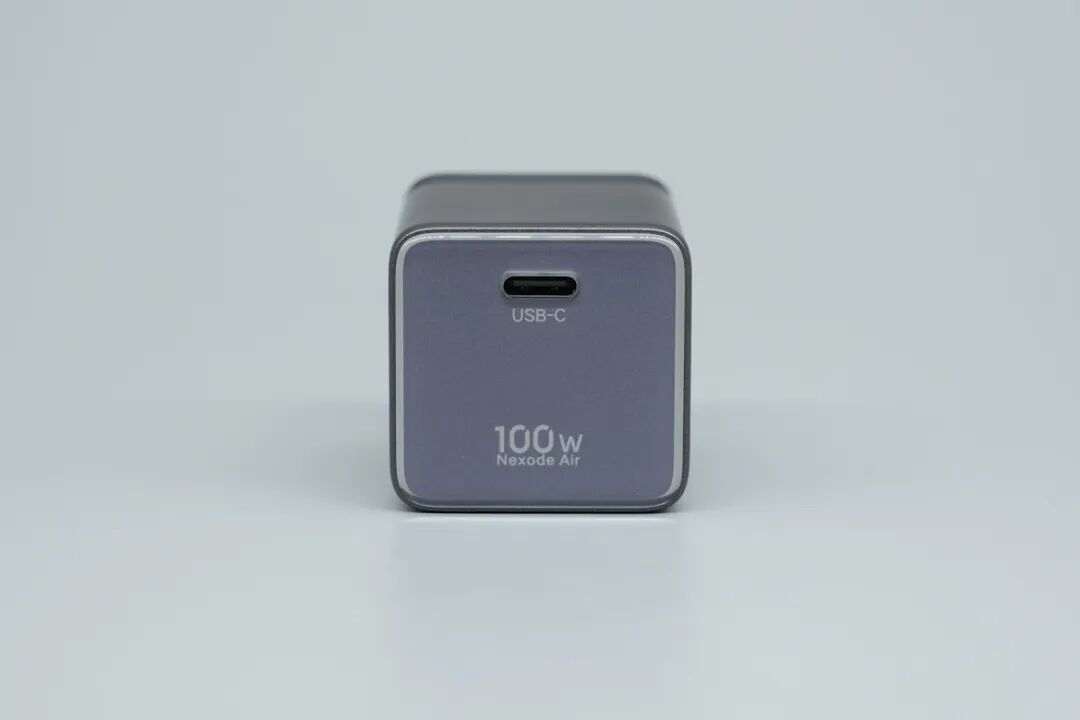

快充输出面板中心靠上位置配置了单USB-C输出接口，最高支持100W输出。
机身靠近插脚的一端设计了一圈条纹纹理，增加了外观的层次感，在插拔充电器时也能起到防滑作用。

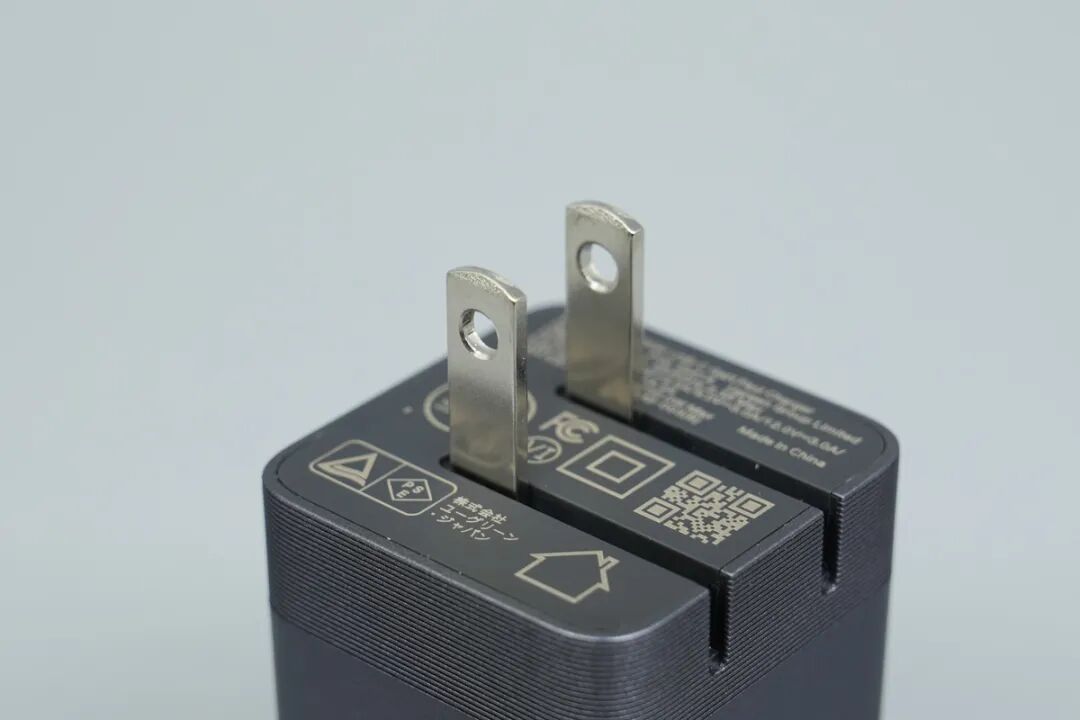

这款充电器采用了美规折叠式插脚设计，更节省收纳空间。

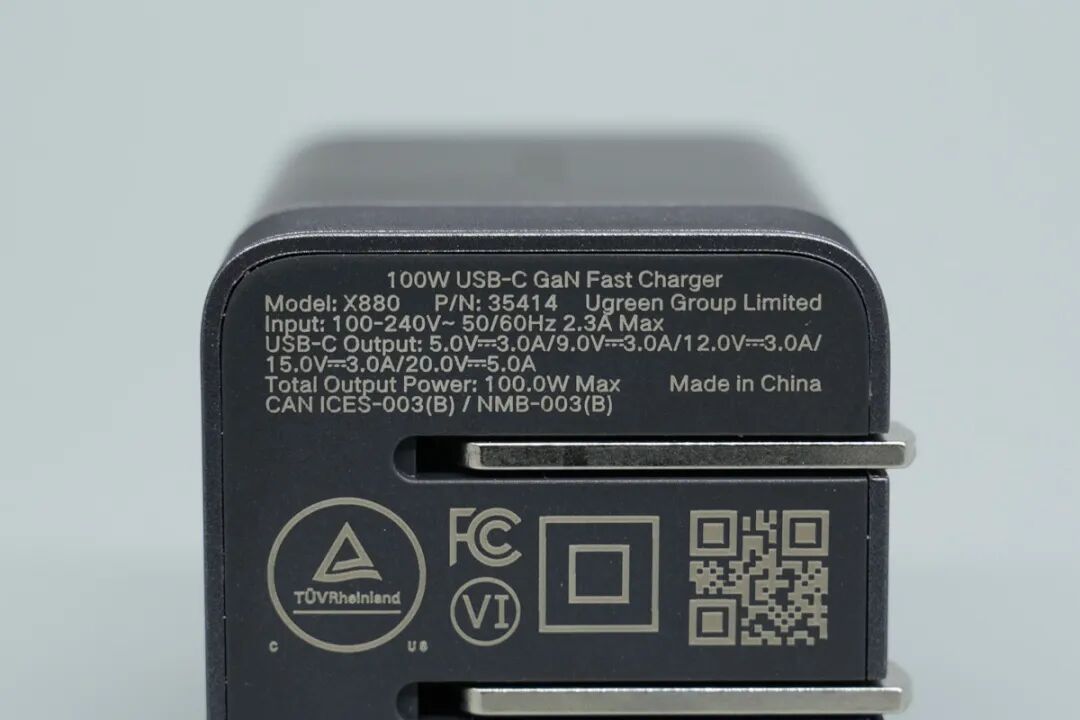

产品铭牌信息如下：
型号：X880
输入：100-240V~ 50/60Hz 2.3A Max
输出：5V3A/9V3A/12V3A/15V3A/20V5A
总输出功率：100.0W Max
中国制造
该产品通过FCC、六级能效、莱茵、PSE等认证
产品尺寸重量

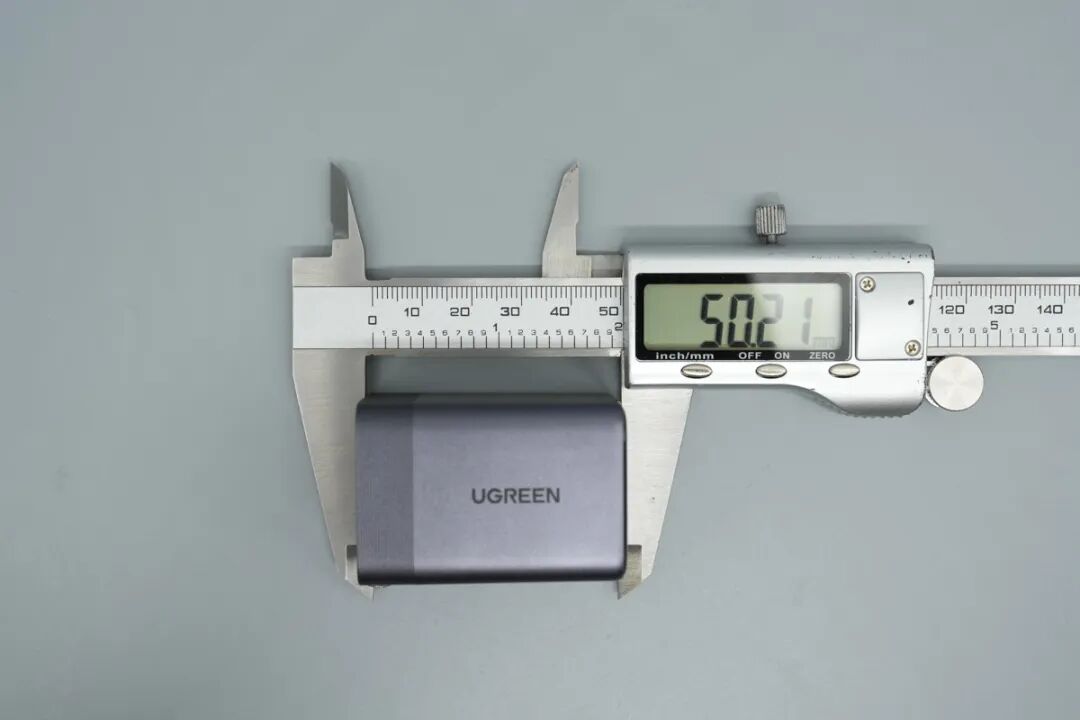

游标卡尺实测充电器机身长度约为50.21mm。

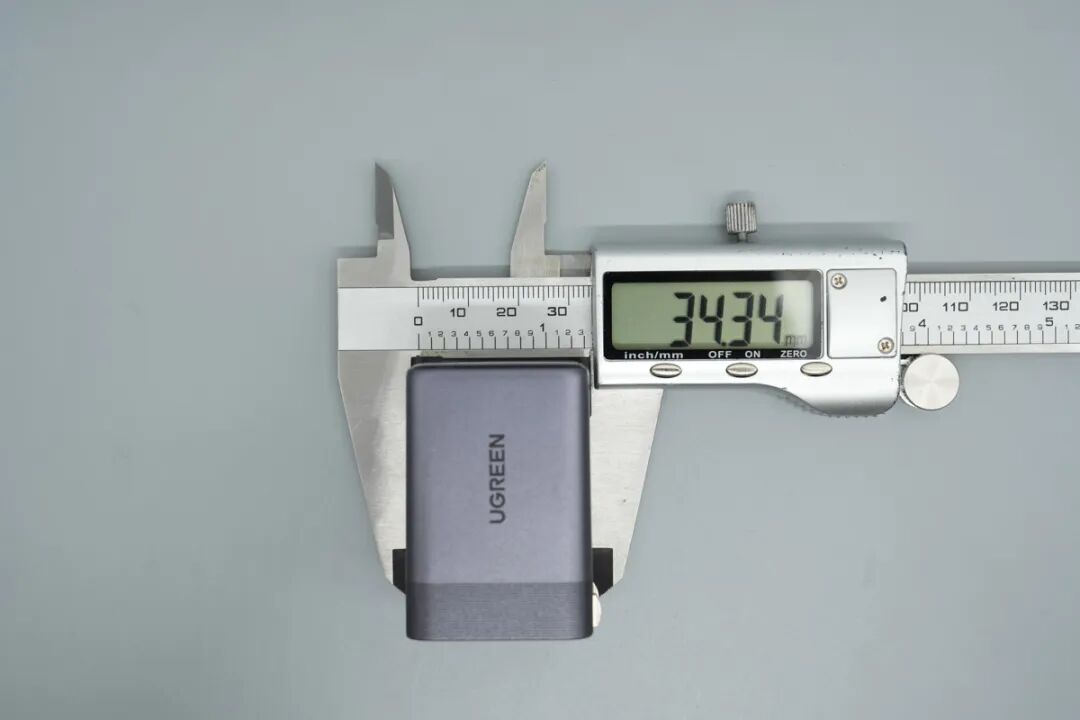

实测充电器机身高度约为34.34mm。

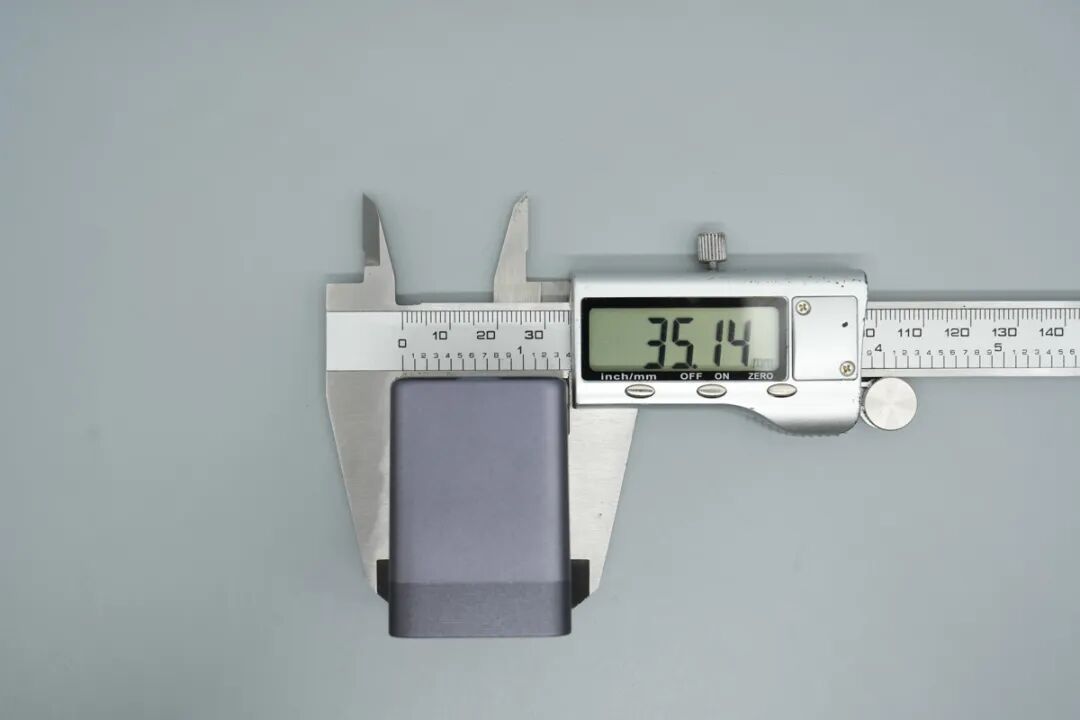

实测充电器机身宽度约为35.14mm。

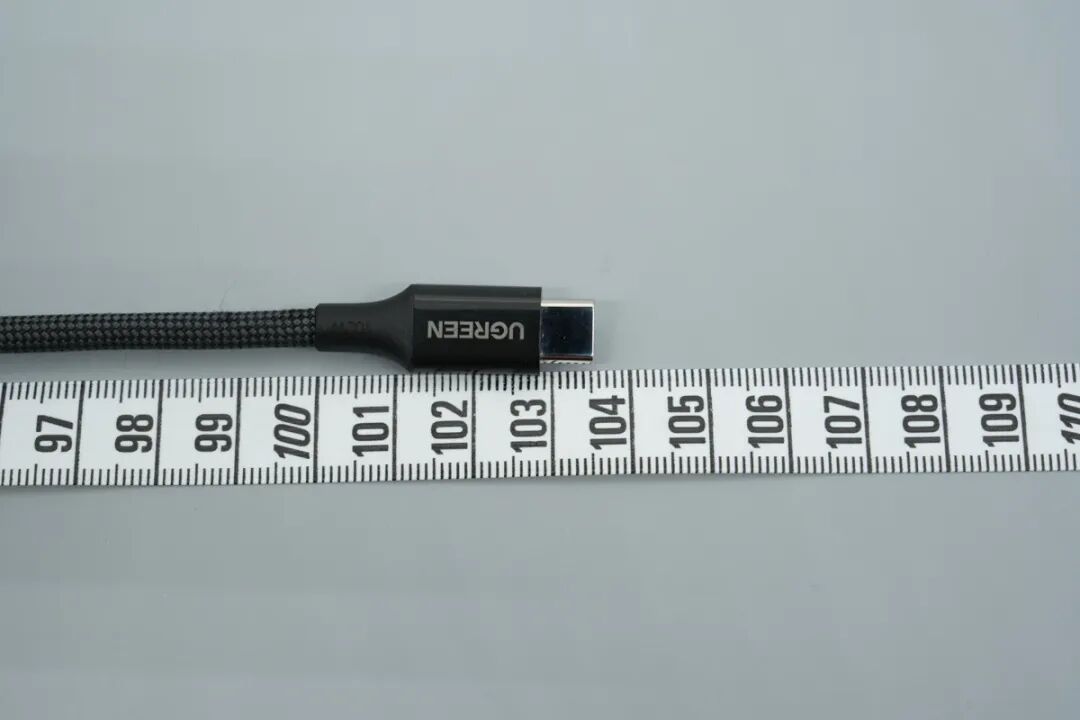

套装内附带的100W编织快充线，端到端总长度约为103.5cm。

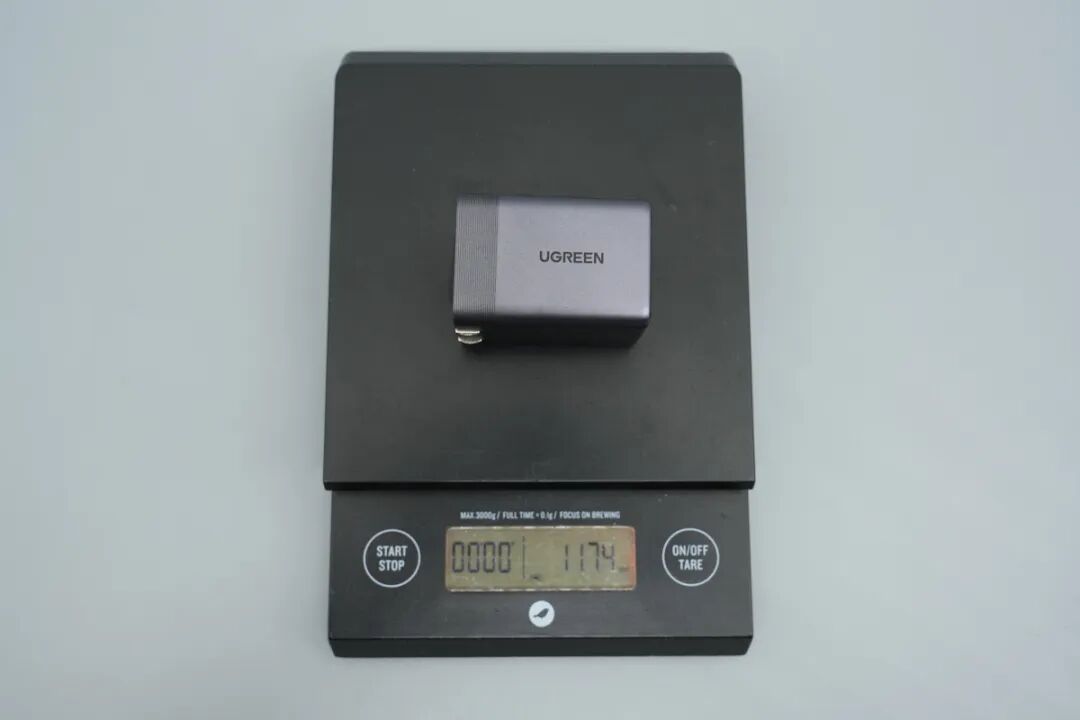

放在电子秤上，实测其单体重量为117.4g。

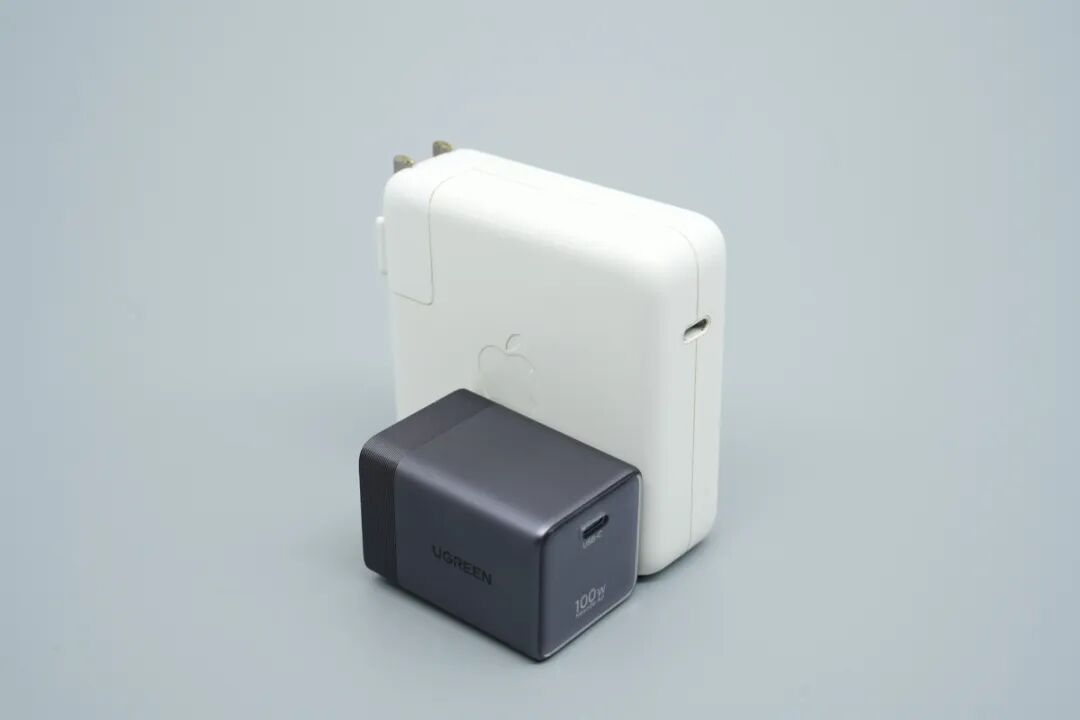

与苹果原装96W快充对比，可见体积优势明显。

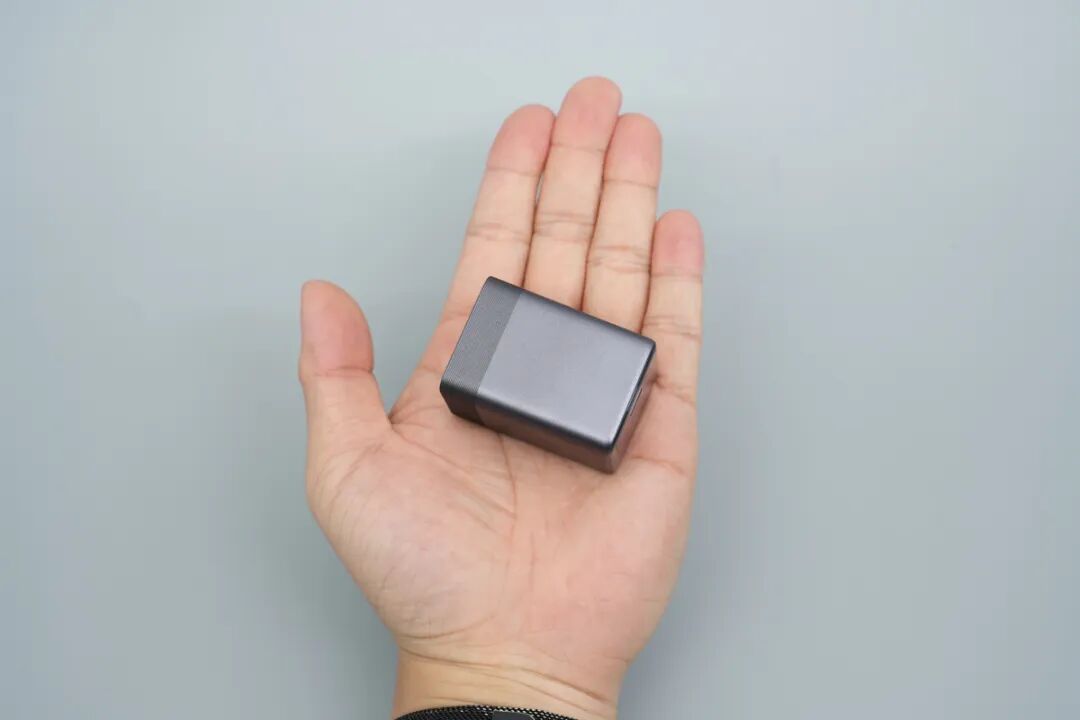

将产品拿在成年男性手中，大小如图所示。
产品快充协议测试

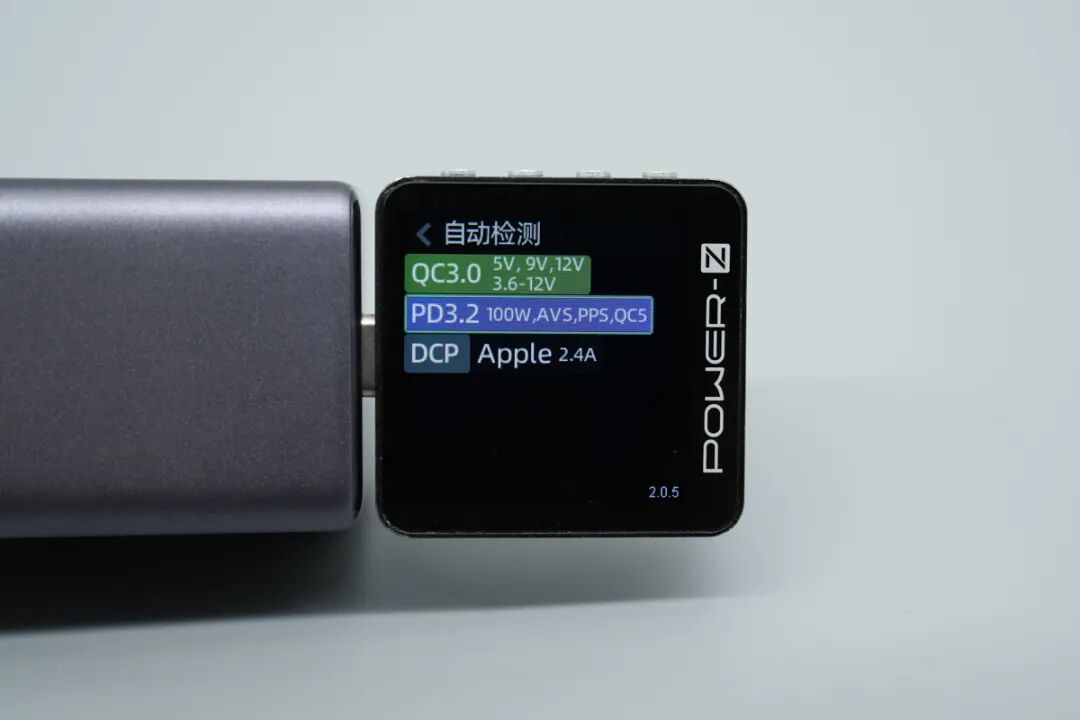

使用POWER-Z KM003C读取充电器的快充协议，实测支持 QC3.0、PD3.2/AVS/PPS、QC5 以及Apple 2.4A、DCP等快充协议。
相关阅读：

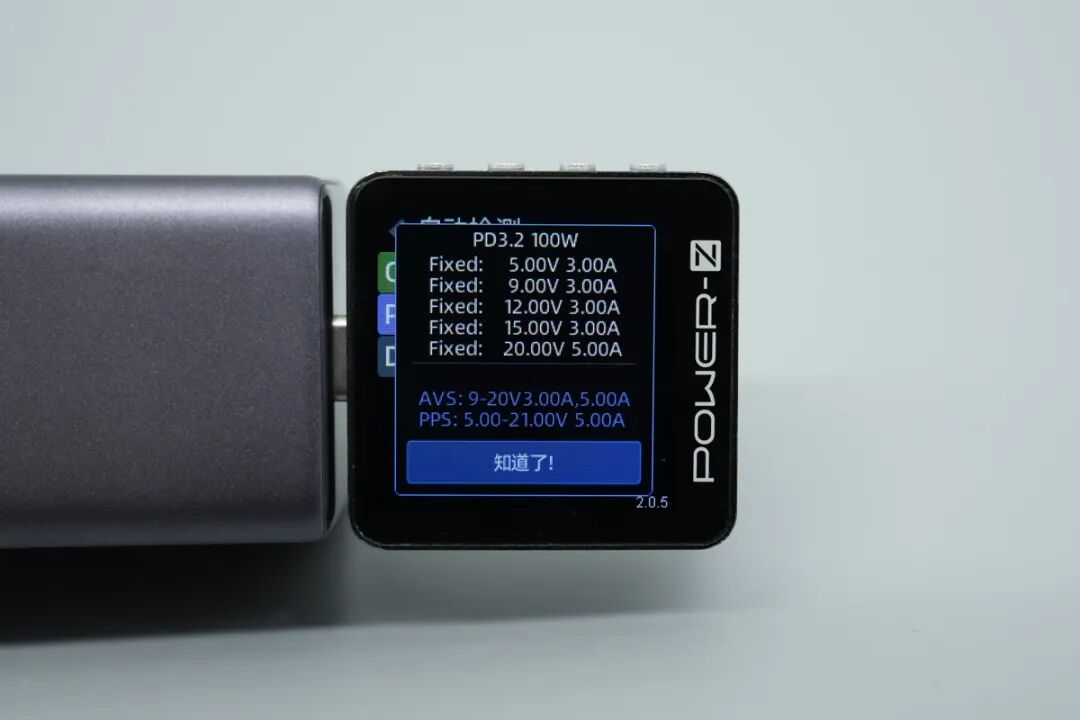

PDO报文显示其具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位和9-20V 3A/5A的AVS电压档位，以及5-21.00V 5.00A的PPS电压档位。
相关阅读：
简单看过产品外观以及快充兼容性，接下来正式进入实际拆解环节。
产品PCBA全貌解析

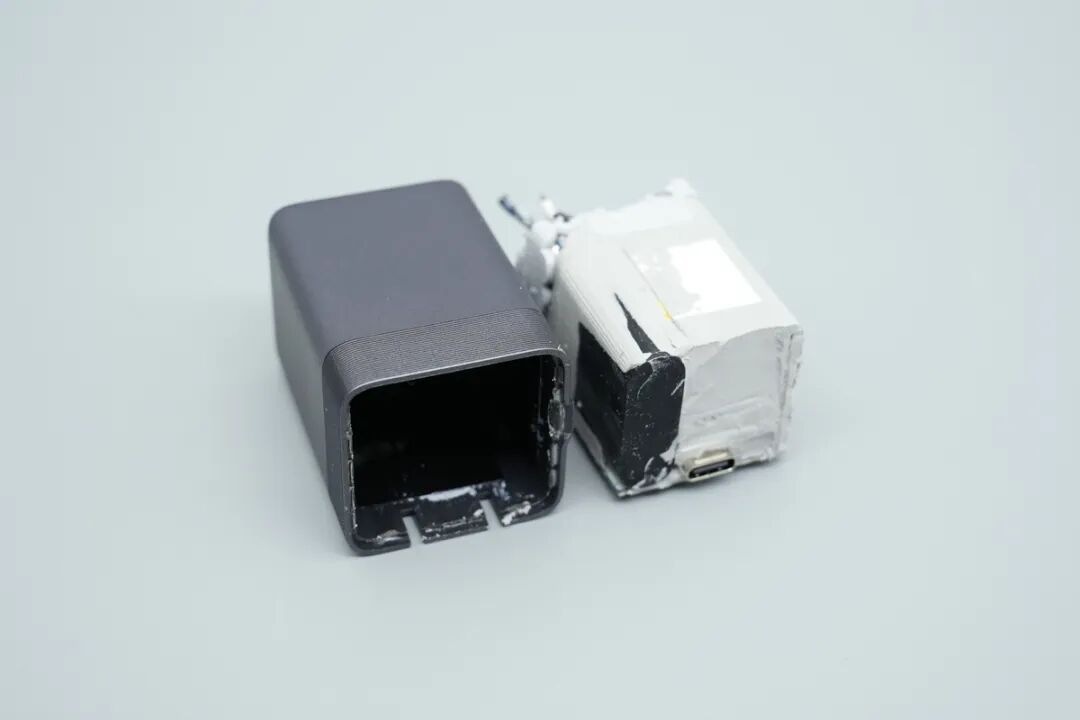

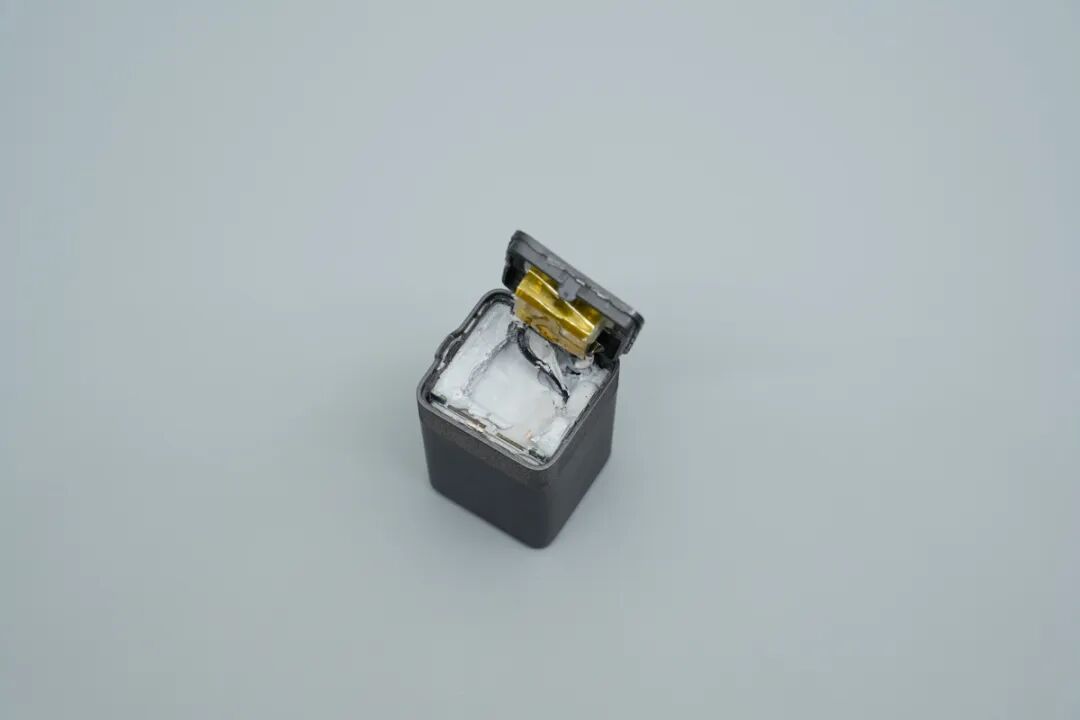

沿着输入端面板的接缝处将外壳撬开。
将内部的PCBA模块从外壳中抽出，可见灰色导热胶填满了整个PCBA。

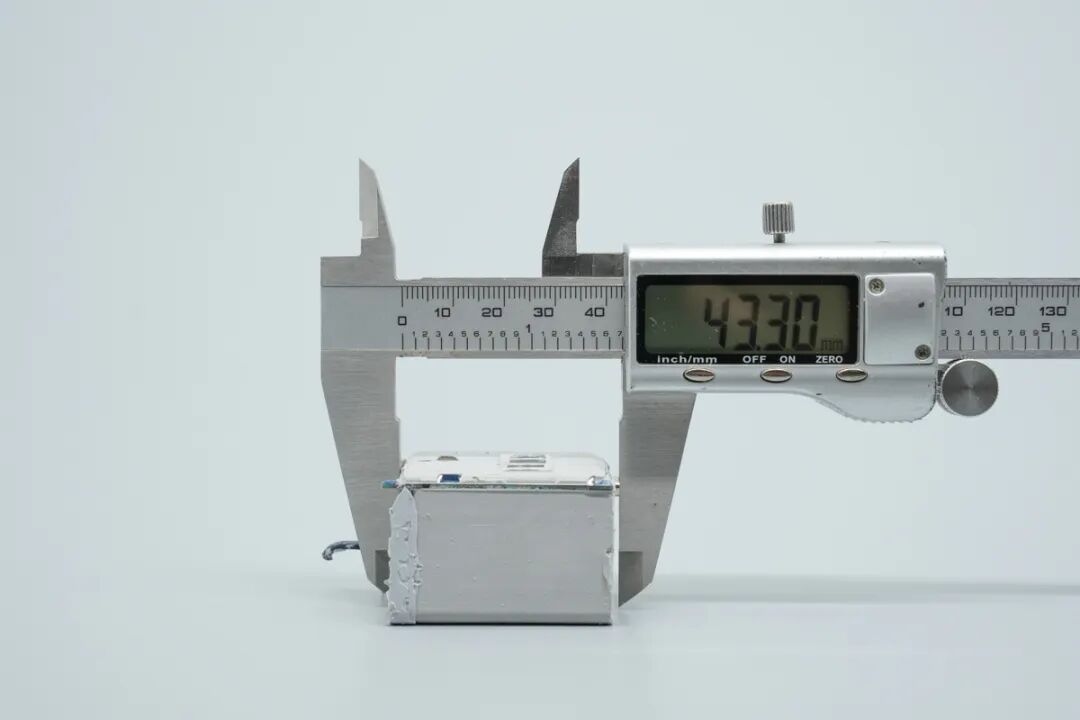

测得PCBA模块的长度约为43.30mm。

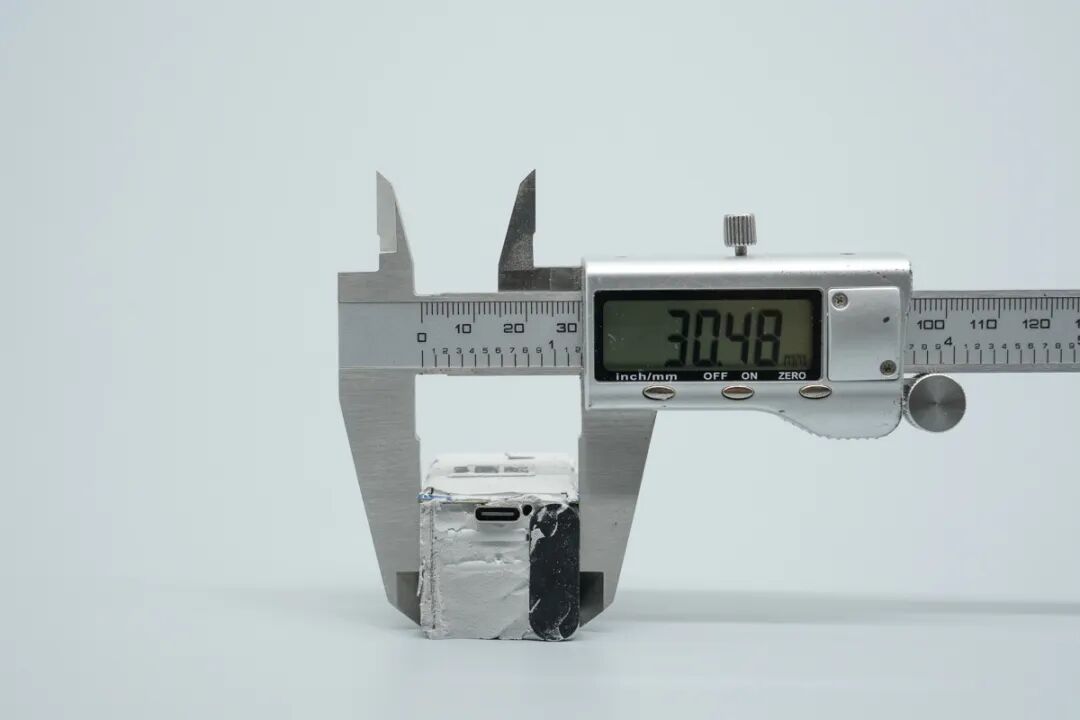

测得PCBA模块的宽度约为30.48mm。

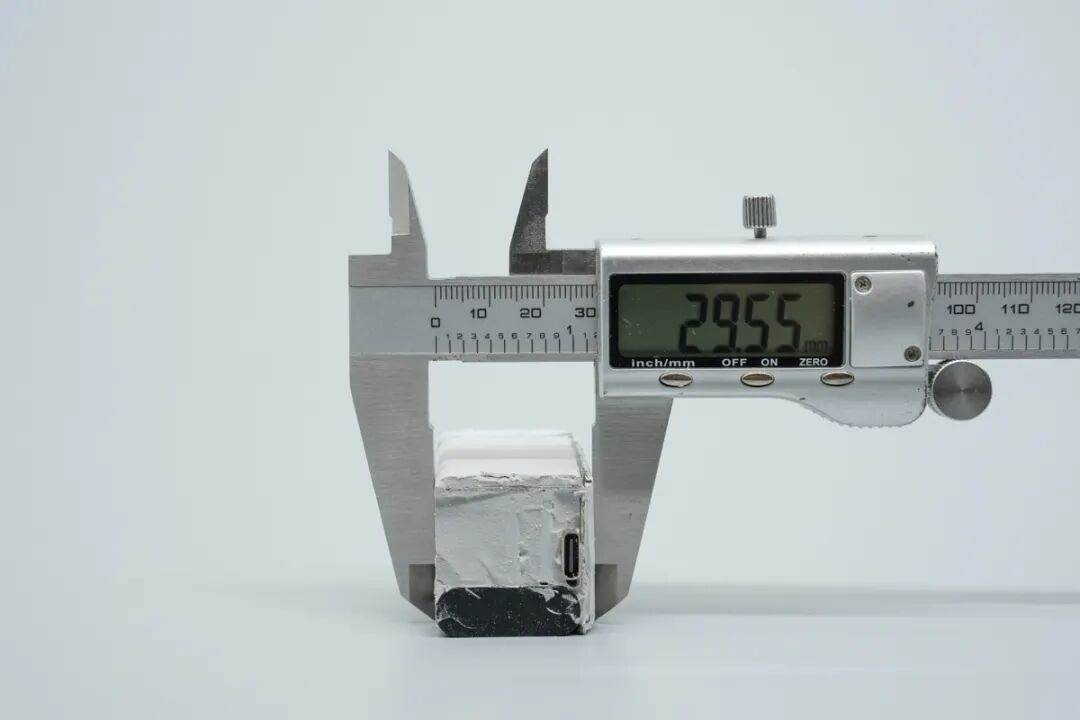

测得PCBA模块的厚度约为29.55mm。

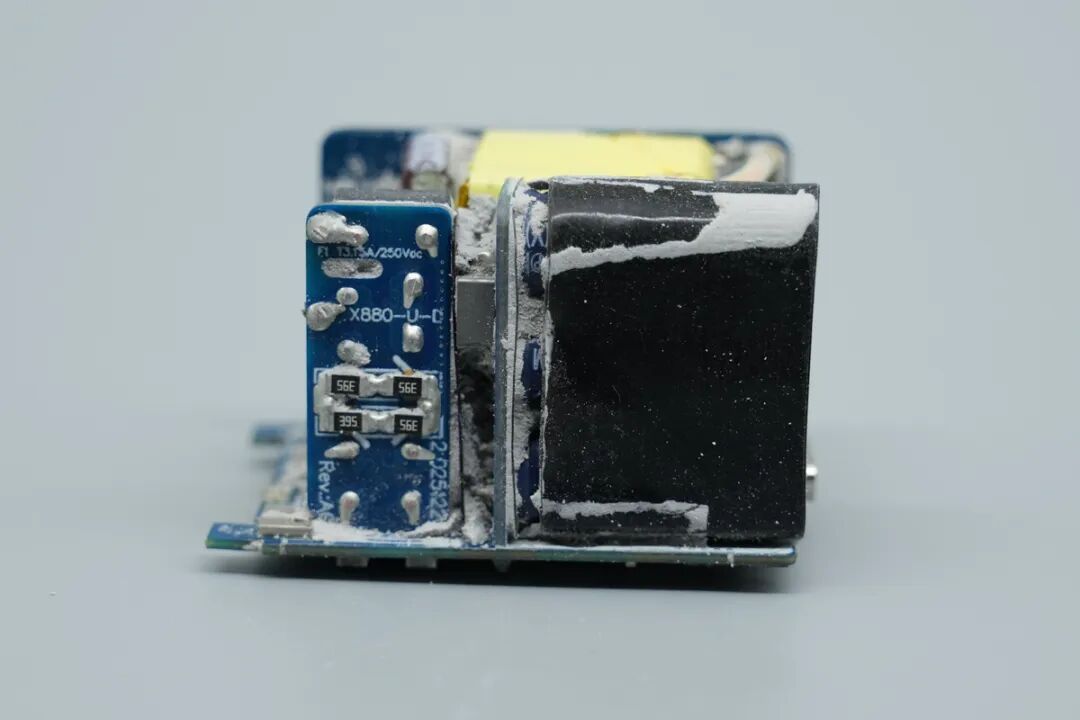

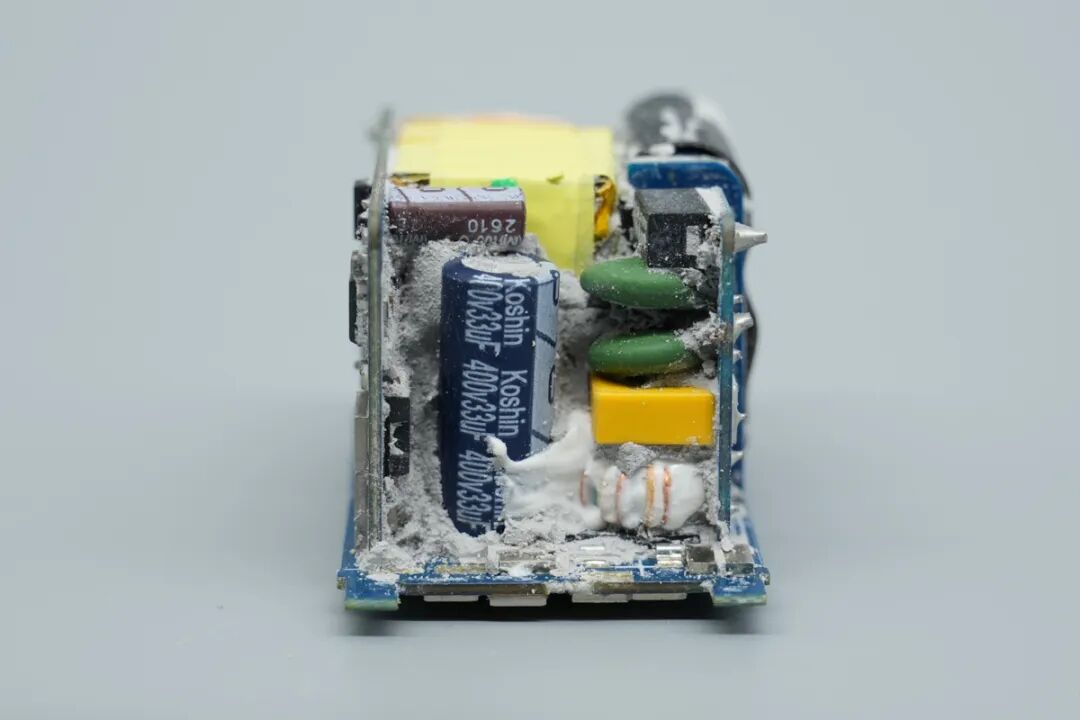

清理表面导热胶后，可见产品整体采用多块小板堆叠设计，更节约空间。侧面见输入端EMI滤波电路，高压滤波电容等元器件。
一侧可见初级主控芯片、同步整流芯片、同步整流管等元器件。

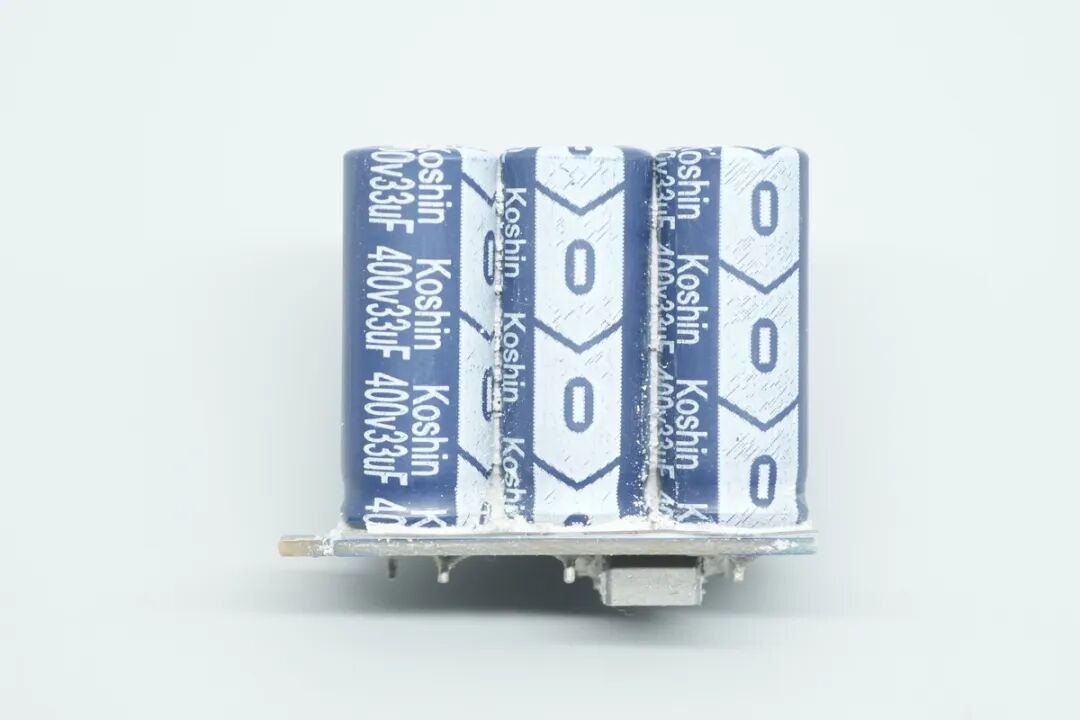

另一侧设有多颗高压滤波电容，外覆麦拉片绝缘。

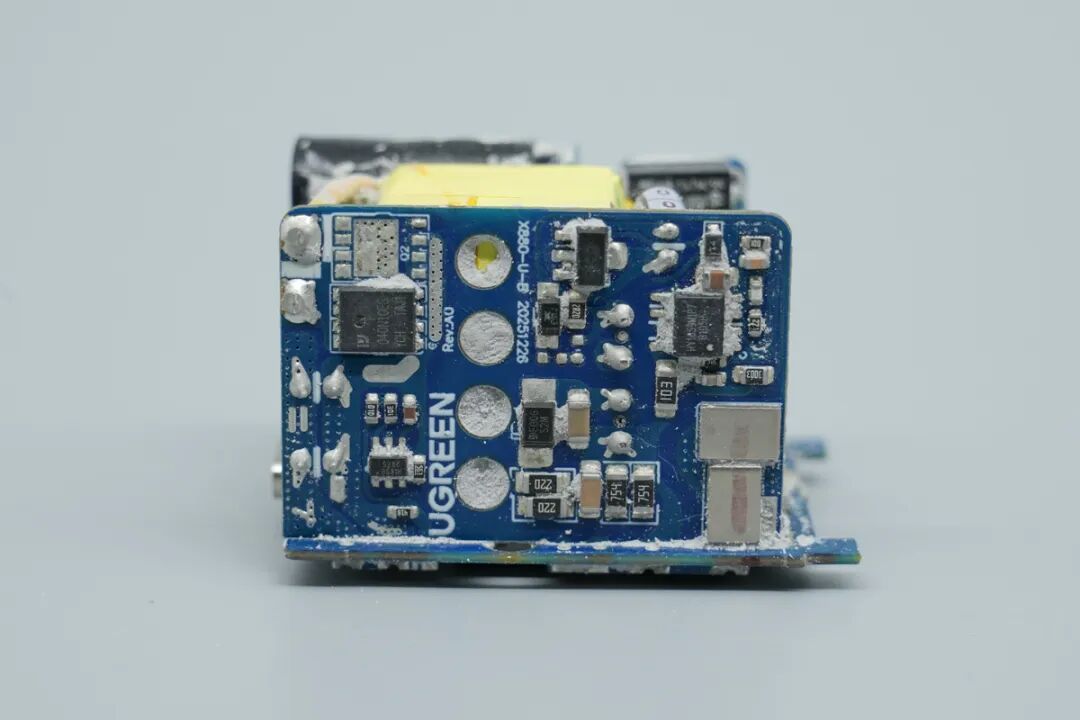

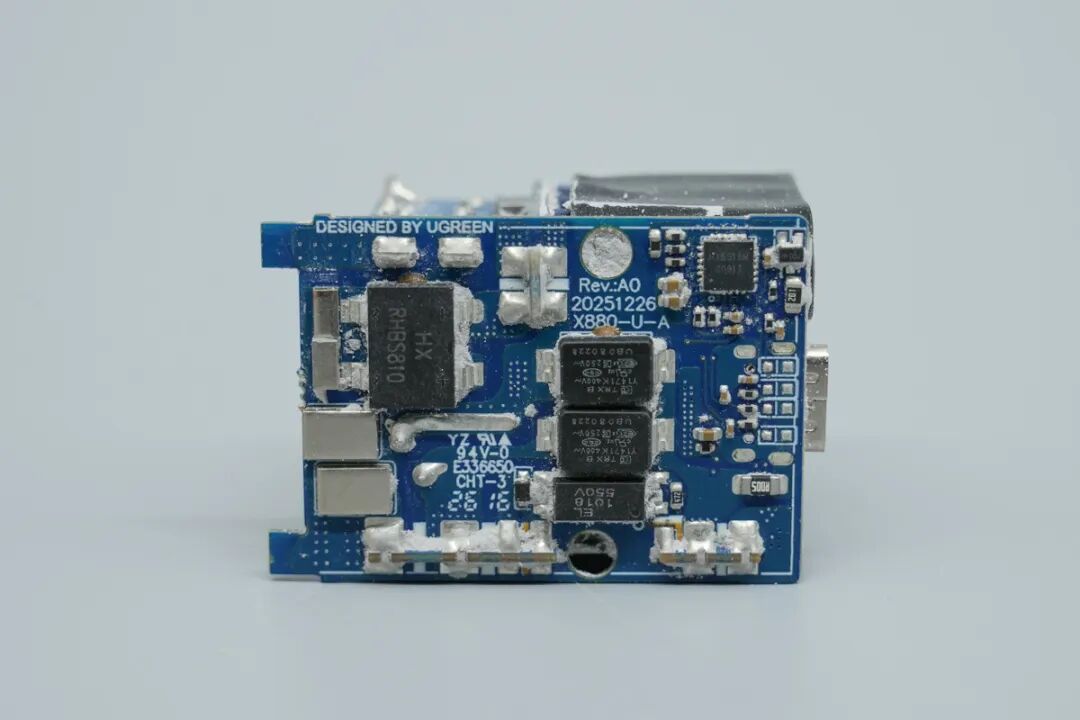

底部可见整流桥、Y电容以及光耦。

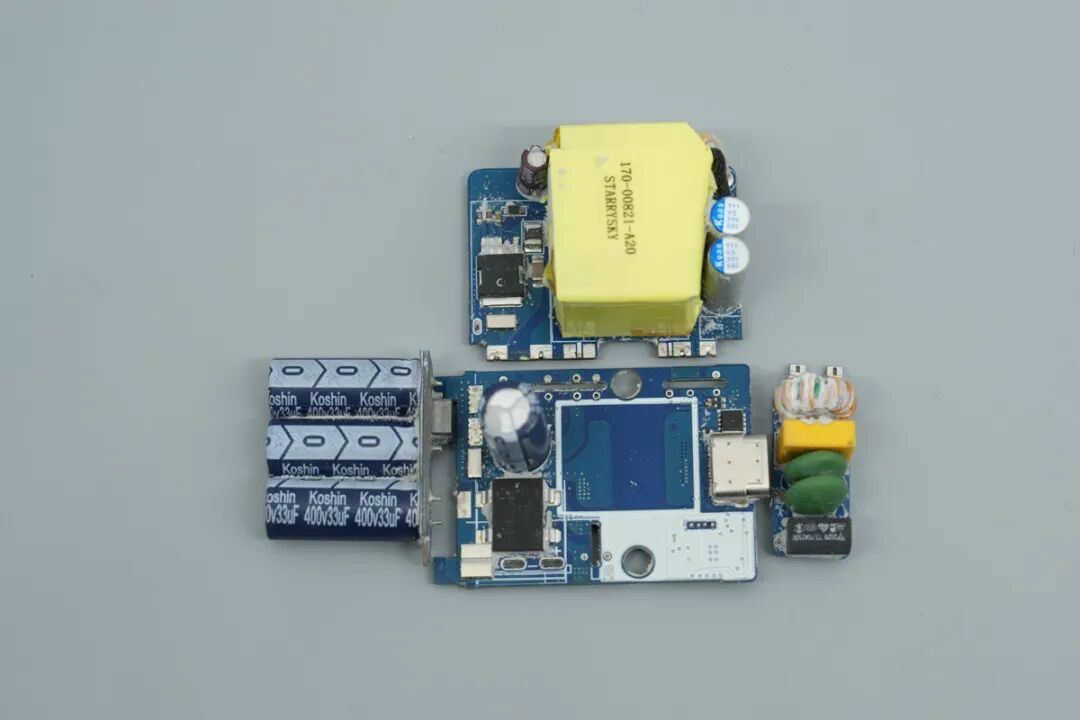

进一步将PCBA模块拆分为变压器小板、高压滤波电容小板、底部输出小板以及EMI滤波小板多个部分。整体可见其采用了QR+SR架构，结构清晰。
初级主控电路解析

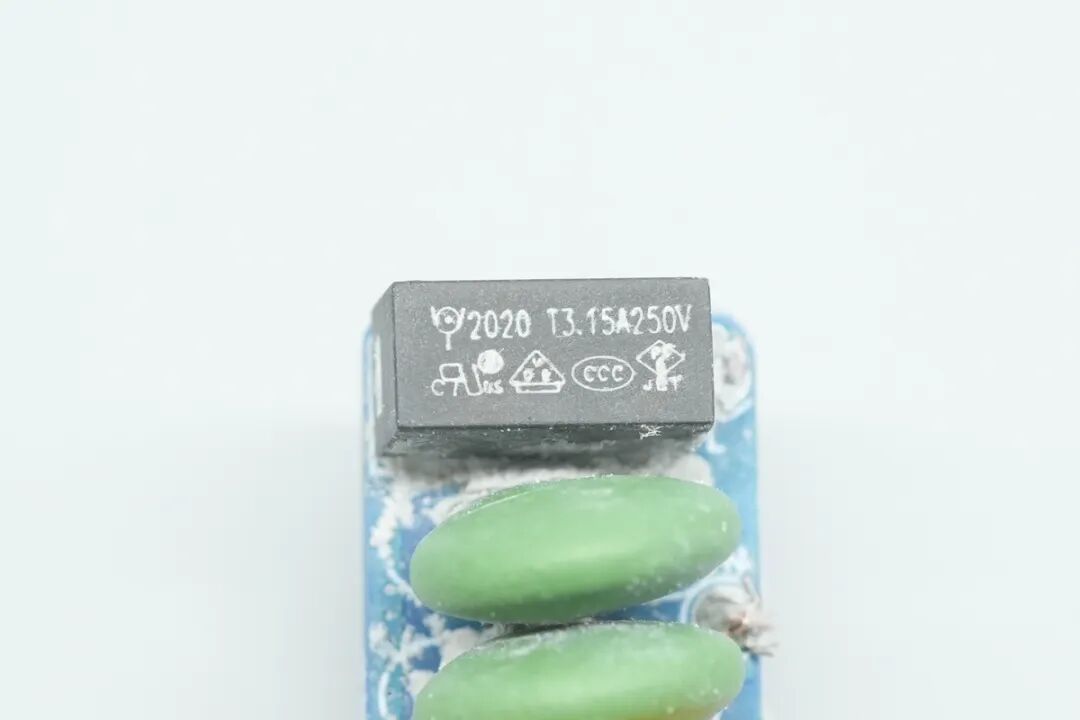

输入端延时保险丝特写，用于过流保护。

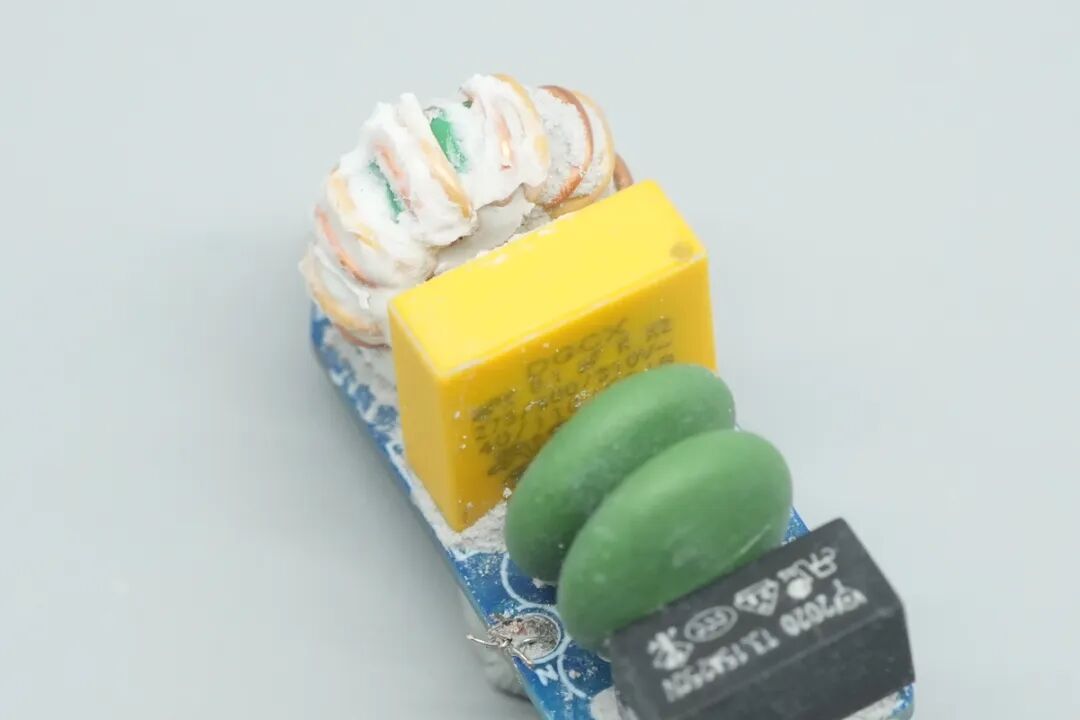

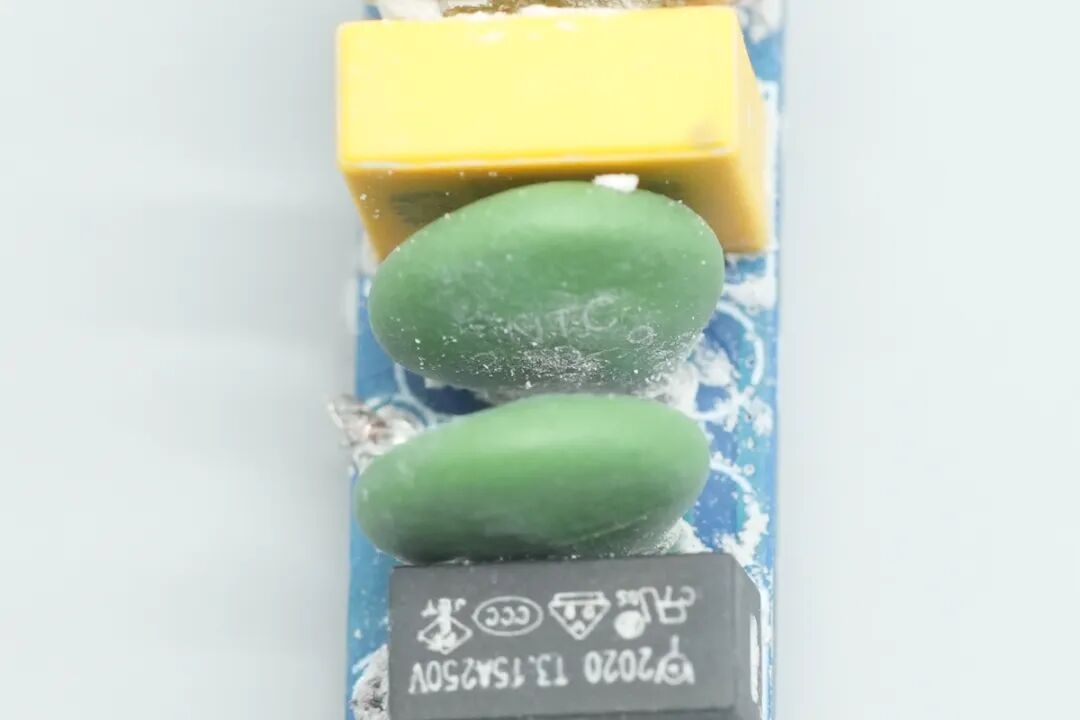

两颗绿色的NTC热敏电阻，用于抑制浪涌。
一颗X2电容来自成希，规格为0.1μF。

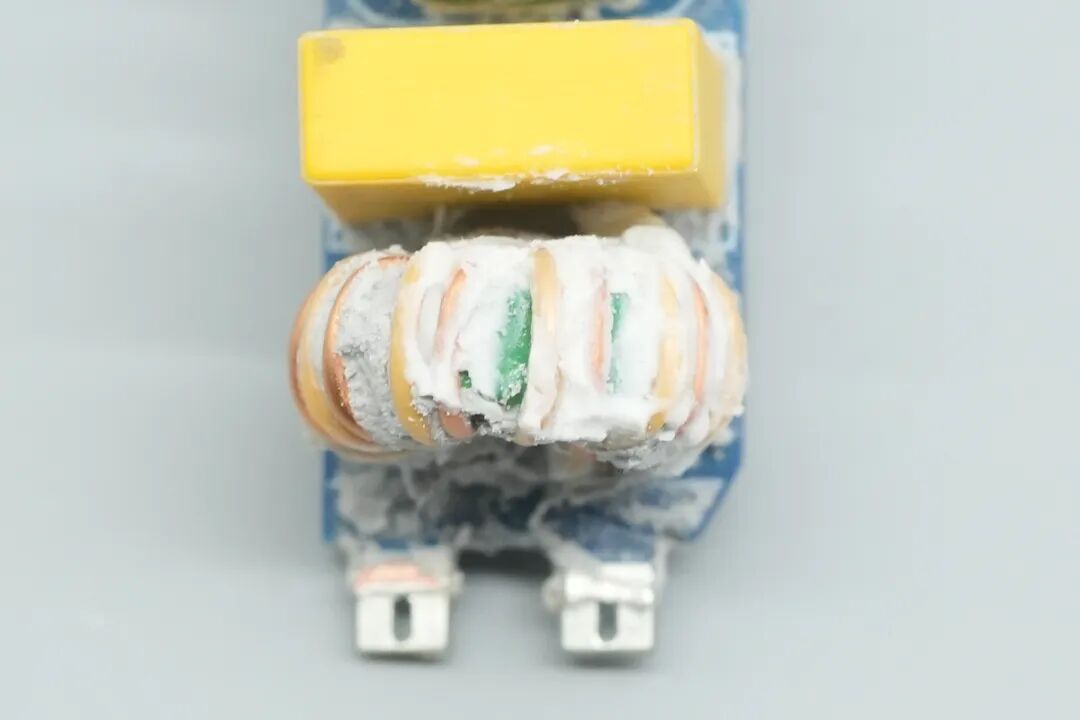

一颗双线并绕共模电感。

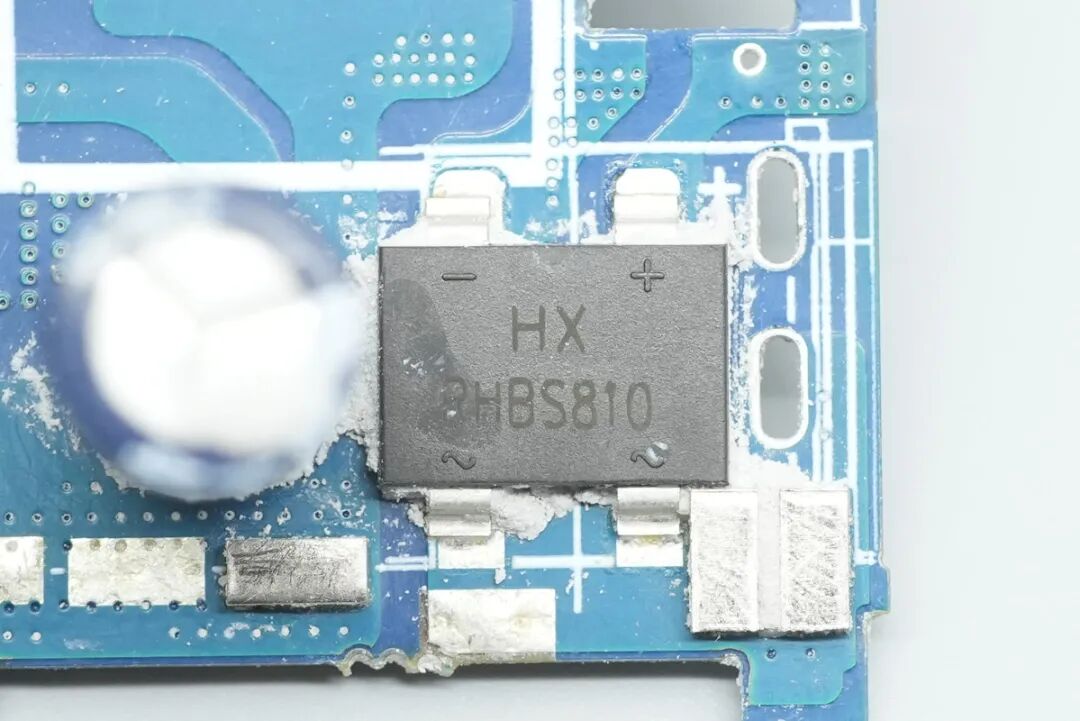

一颗整流桥，丝印RHBS810，采用HBS封装。
三颗高压滤波电容来自Koshin东佳，规格为400V 33μF。

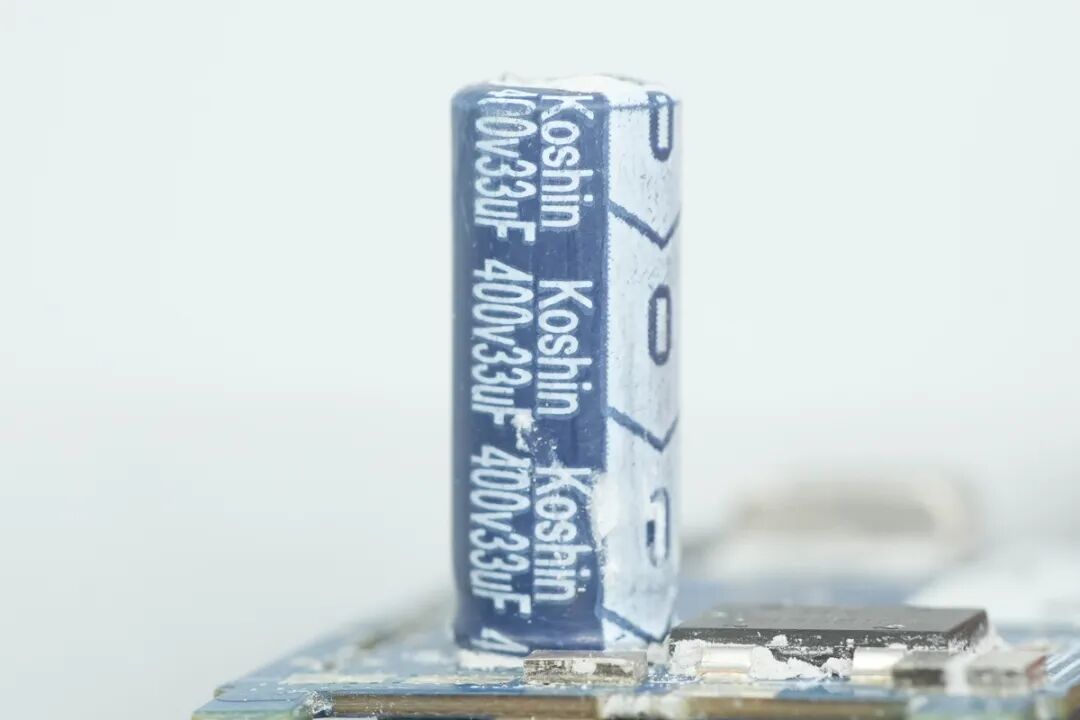

还有一颗东佳400V 33μF高压滤波电容。

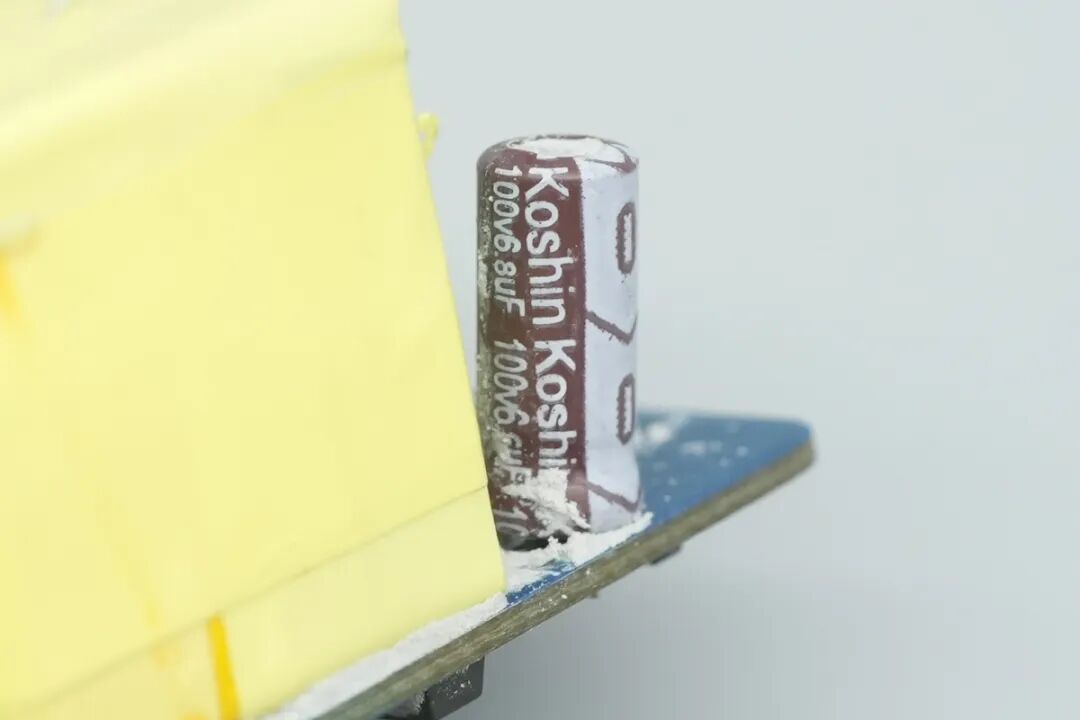

一颗主控芯片供电电容来自Koshin东佳，规格为100V 68μF。

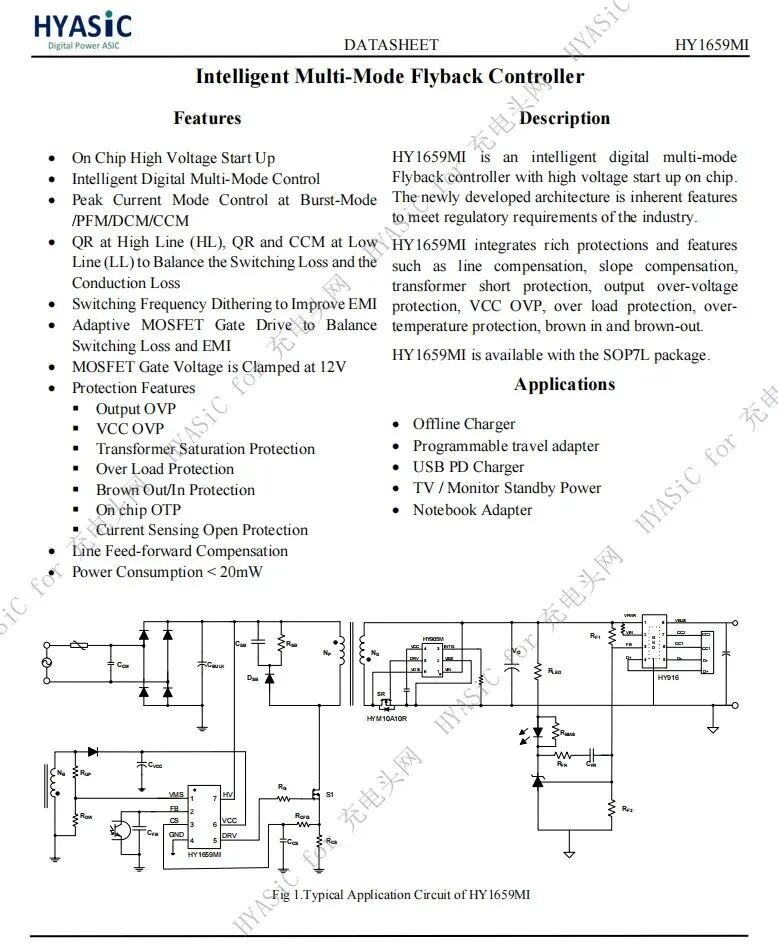

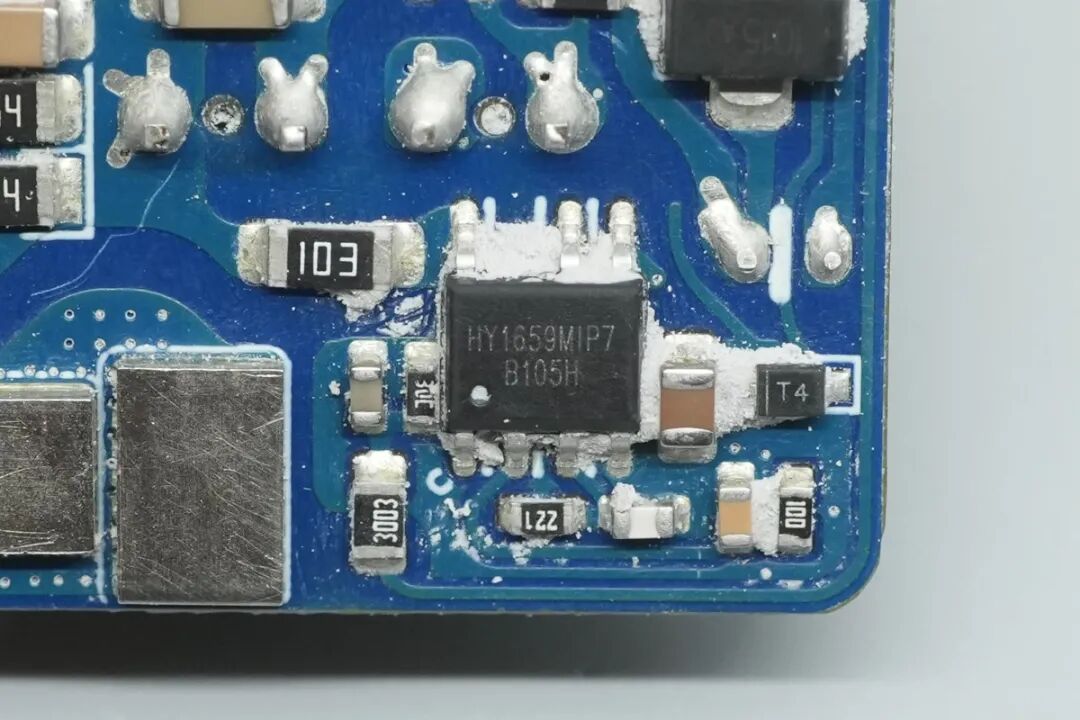

初级主控芯片来自HYASiC华源智信，型号HY1659MI，这是一颗数字多模式反激控制器，芯片内部集成高压启动，采用峰值电流控制，抖频技术和自适应的MOS管栅极驱动专利技术优化了EMI性能。
相关阅读：
芯片内置输出过压和欠压保护，具备供电过压保护，变压器饱和保护，过载保护，过热保护和采样电阻保护功能，待机功耗低于20mW，适用于PD快充，电脑待机电源以及笔记本电脑适配器应用，采用SOP7L封装。

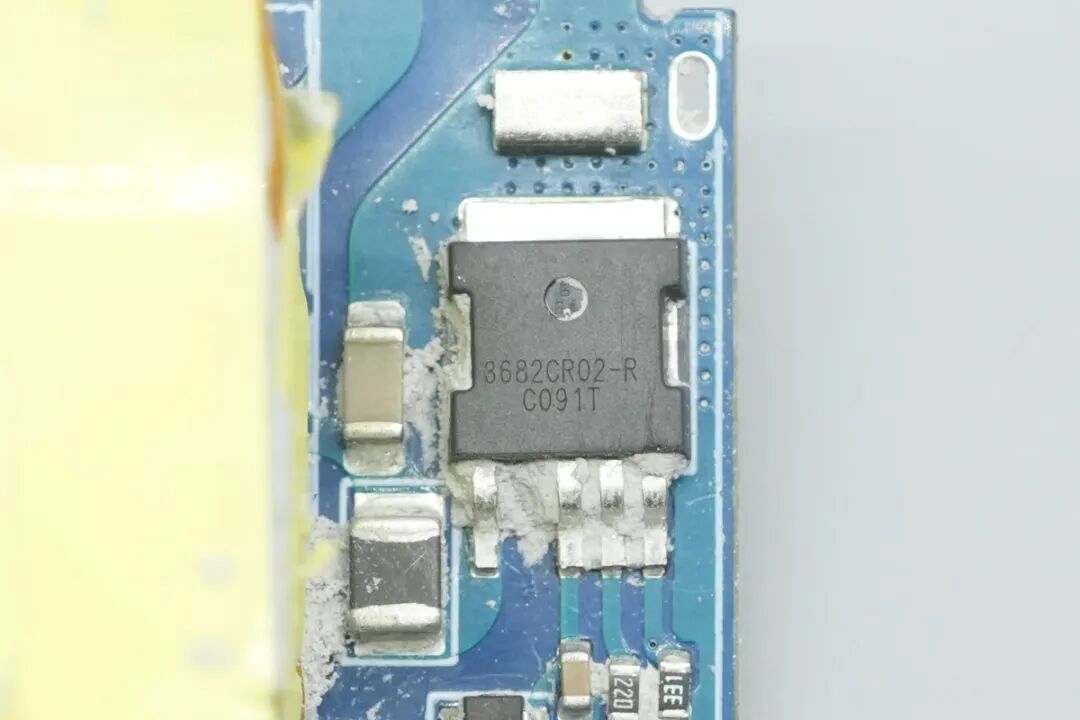

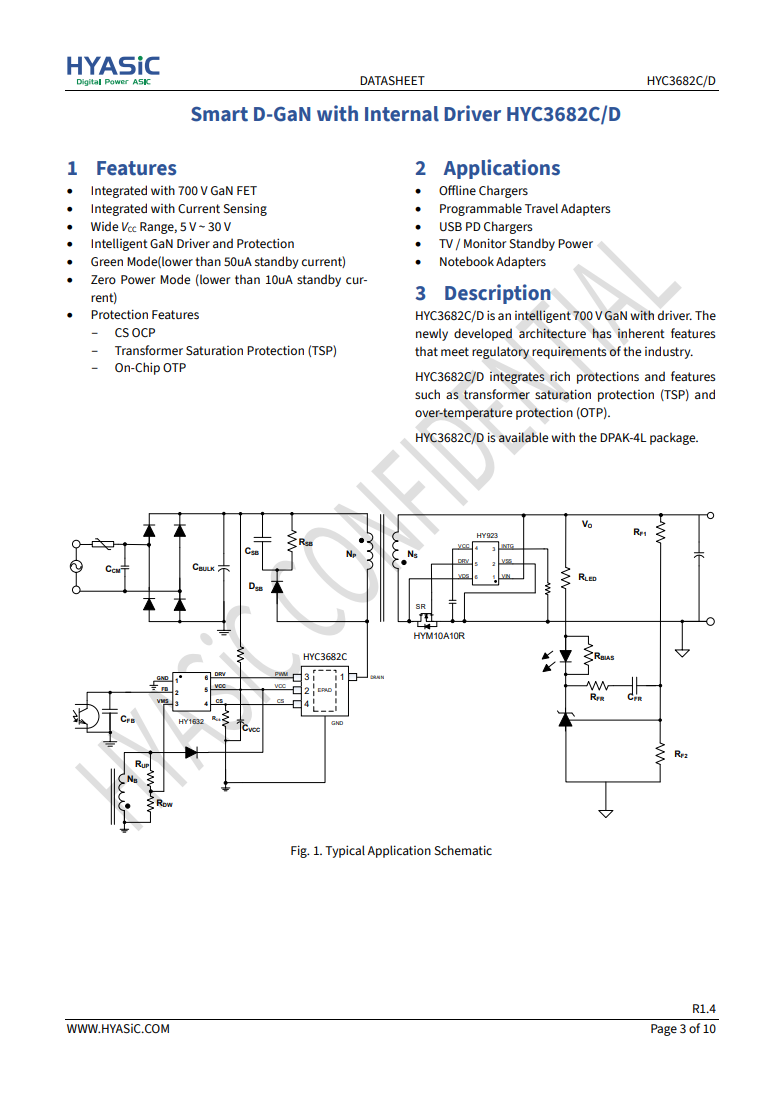

初级开关管同样来自华源智信，型号为HYC3682C，采用DPAK-4L封装。这是一颗集成700V 氮化镓FET、电流采样及智能驱动器的Smart D-GaN功率芯片，专为满足高效率与高功率密度的需求而设计。
该芯片具备5V~30V的宽VCC工作电压范围，拥有极低的待机功耗，并集成了采样电阻过流保护、变压器饱和保护以及片上过温保护等多重安全机制。
该芯片可广泛应用于USB PD快速充电器、笔记本电脑适配器、可编程旅行适配器、离线式充电器及电视/显示器待机电源等领域。

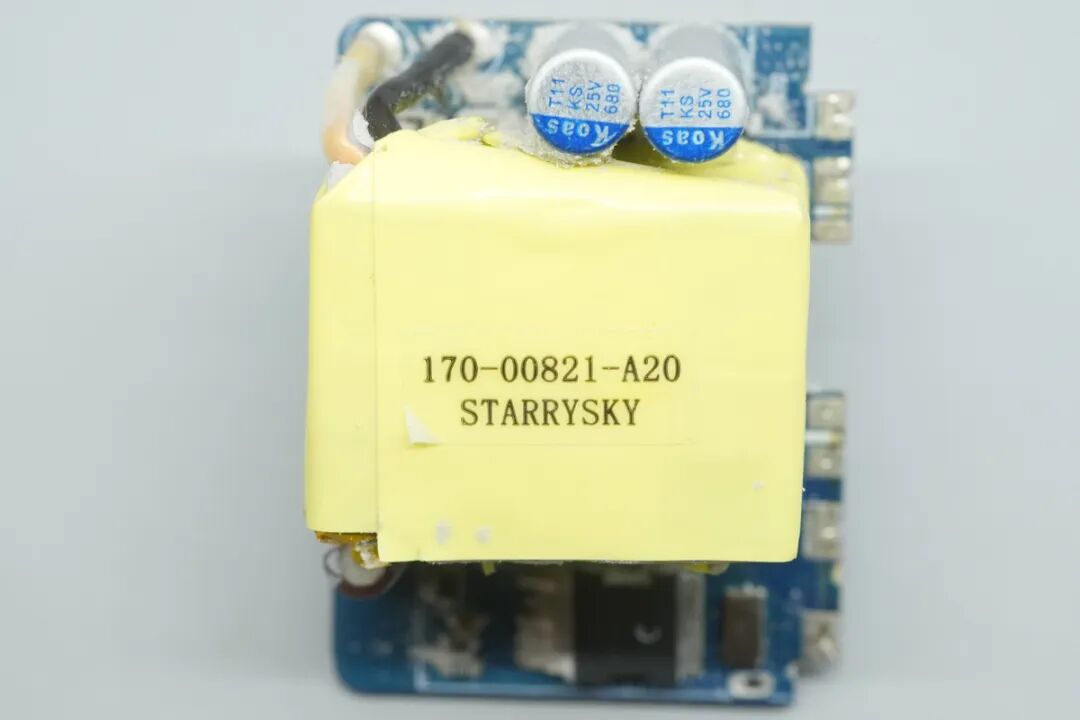

变压器喷码170-00821-A20。

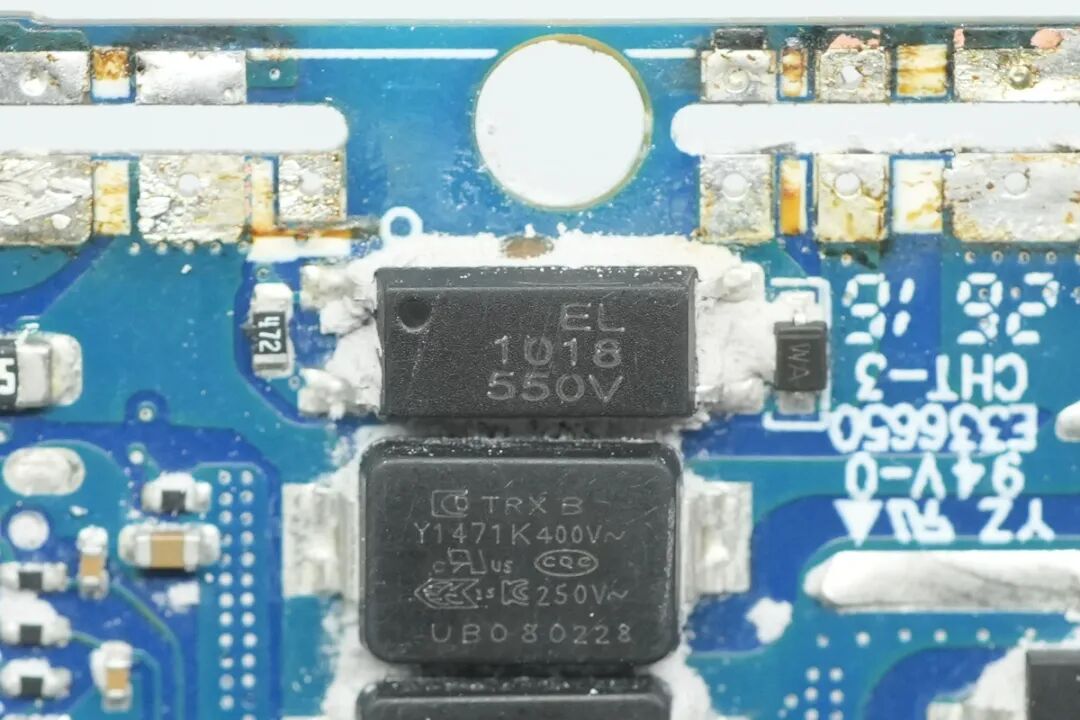

一颗光耦来自亿光，型号EL1018。

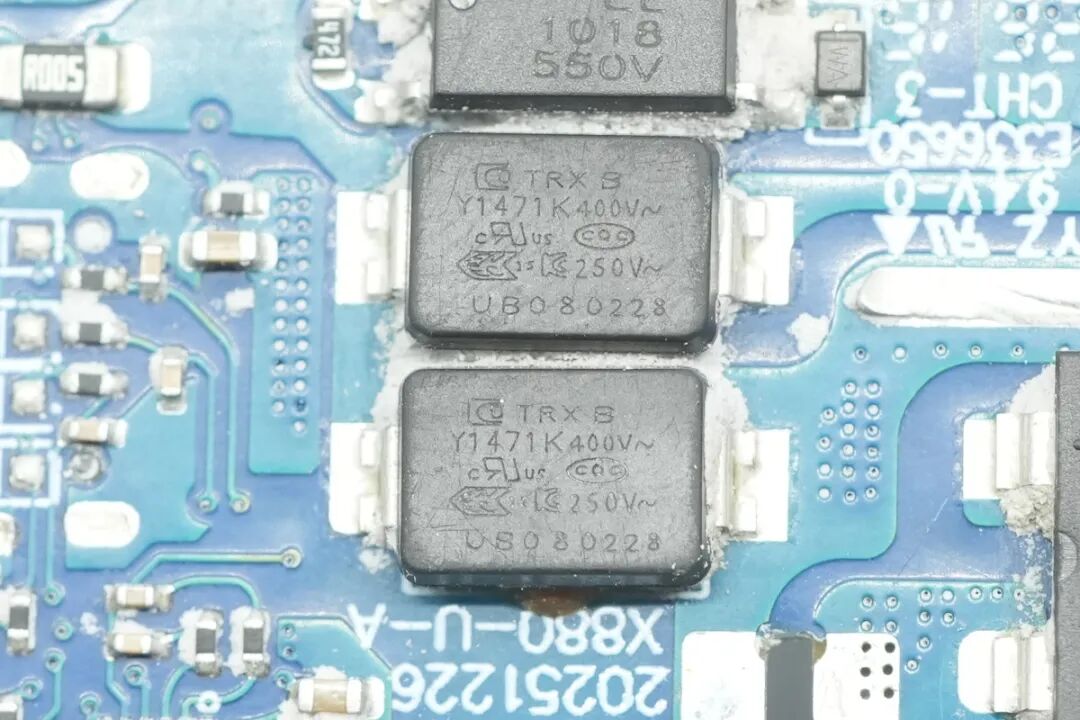

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号为TMY1471K。

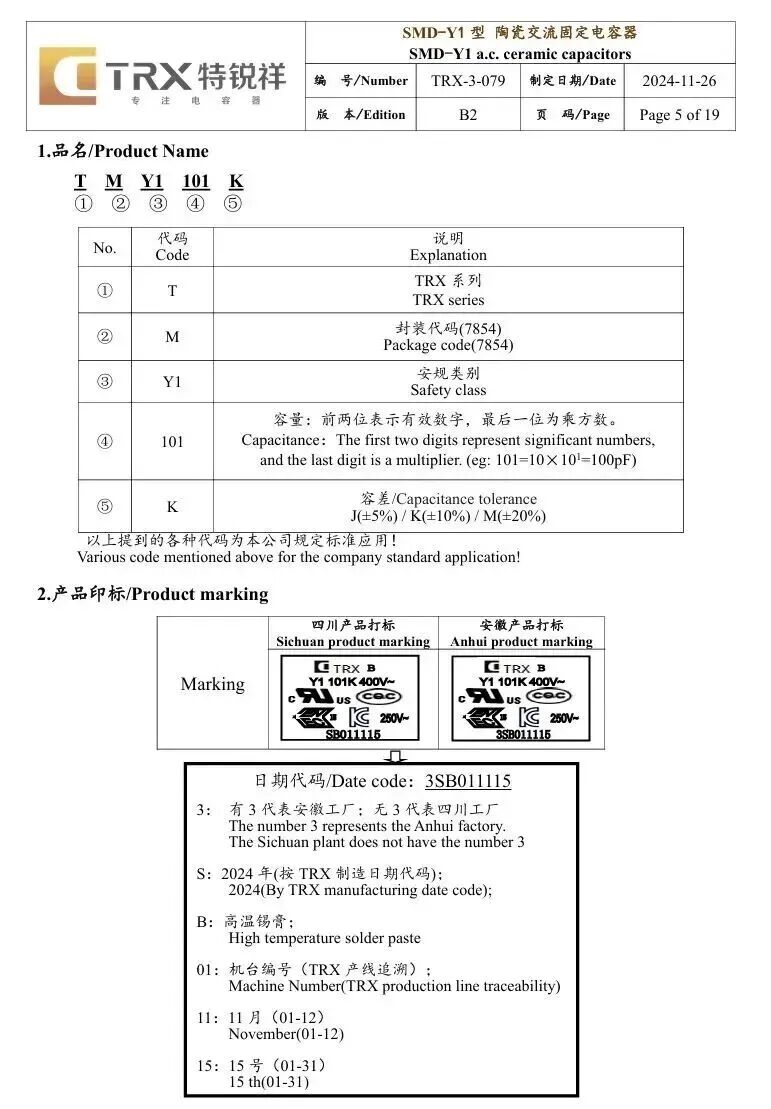

特锐祥贴片Y电容资料信息。
相关阅读：

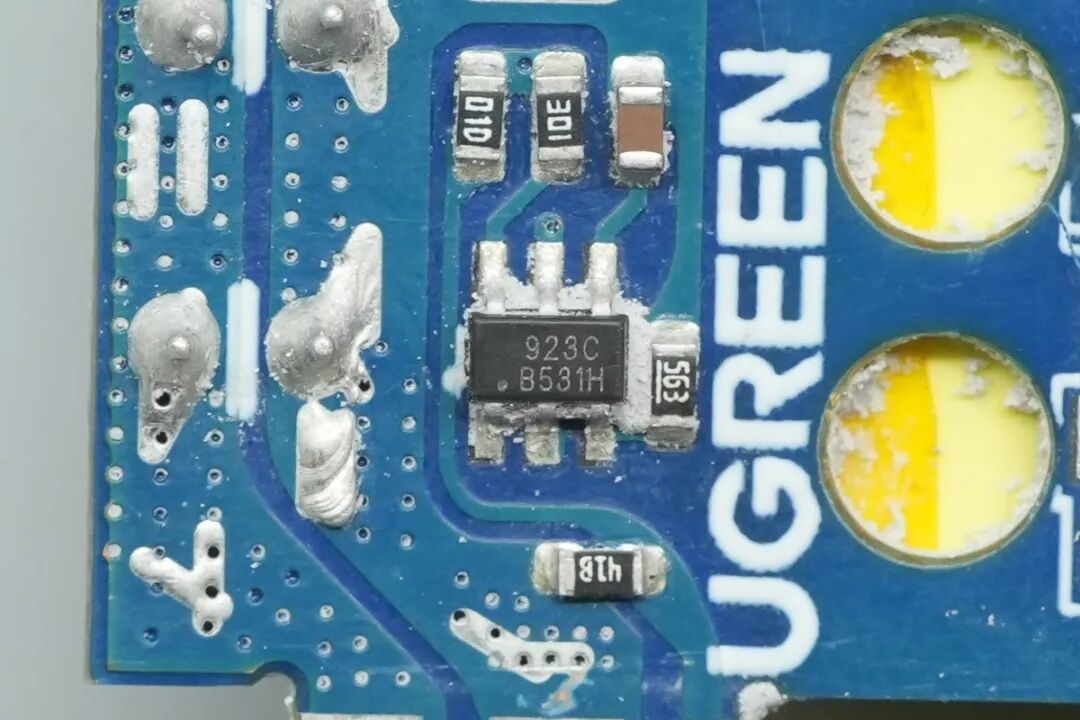

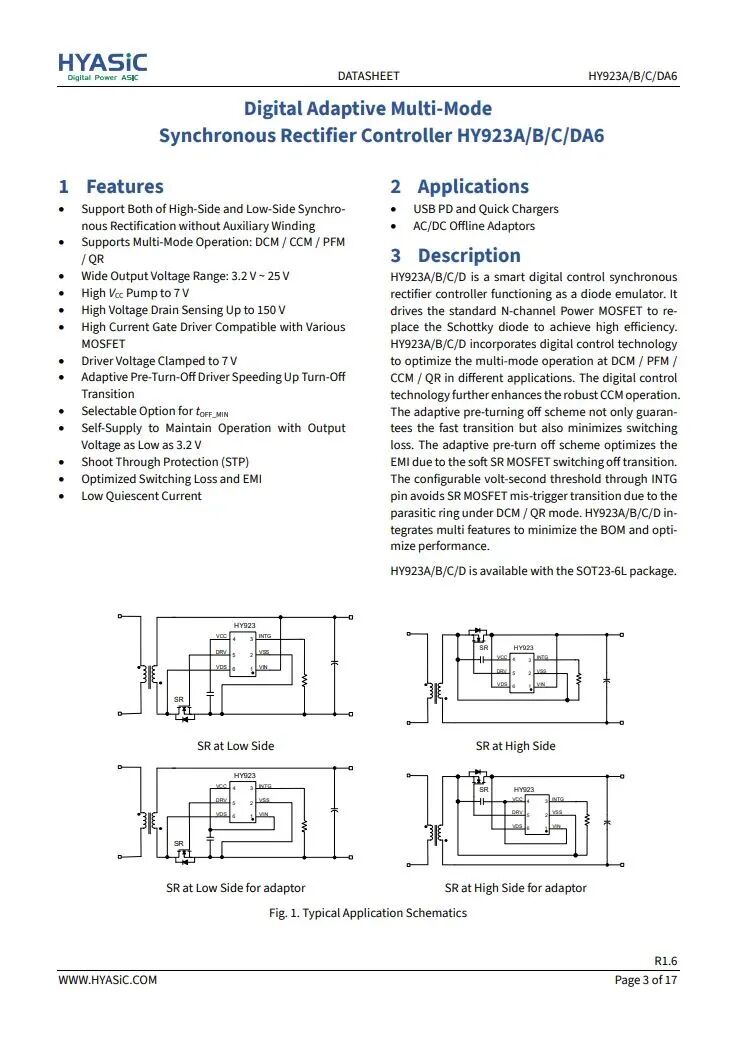

华源智信HY923C是一款智能数字控制多模式同步整流控制器，采用SOT23-6封装，可作为二极管模拟器工作，通过驱动标准NMOS替代肖特基二极管，从而降低副边整流损耗并提升系统效率。
相关阅读：
该芯片支持高侧和低侧同步整流应用，无需辅助绕组供电，适应 3.2V~25V 宽输出电压范围，并支持高达150V的高压漏极检测。
HY923采用数字控制技术，可针对DCM、PFM、CCM、QR等多种工作模式进行优化，适用于USB PD快充、AC/DC离线适配器等应用场景。
HY923还具备自适应预关断控制，可在保证快速状态转换的同时减少开关损耗，并通过柔性关断过程改善EMI表现。
芯片支持通过INTG引脚配置伏秒阈值，避免DCM或QR模式下因寄生振铃导致同步整流MOSFET误触发，并集成防直通保护、低静态电流等特性，有助于提升整机可靠性和能效表现，是PD快充及AC/DC离线适配器等应用的理想选择。

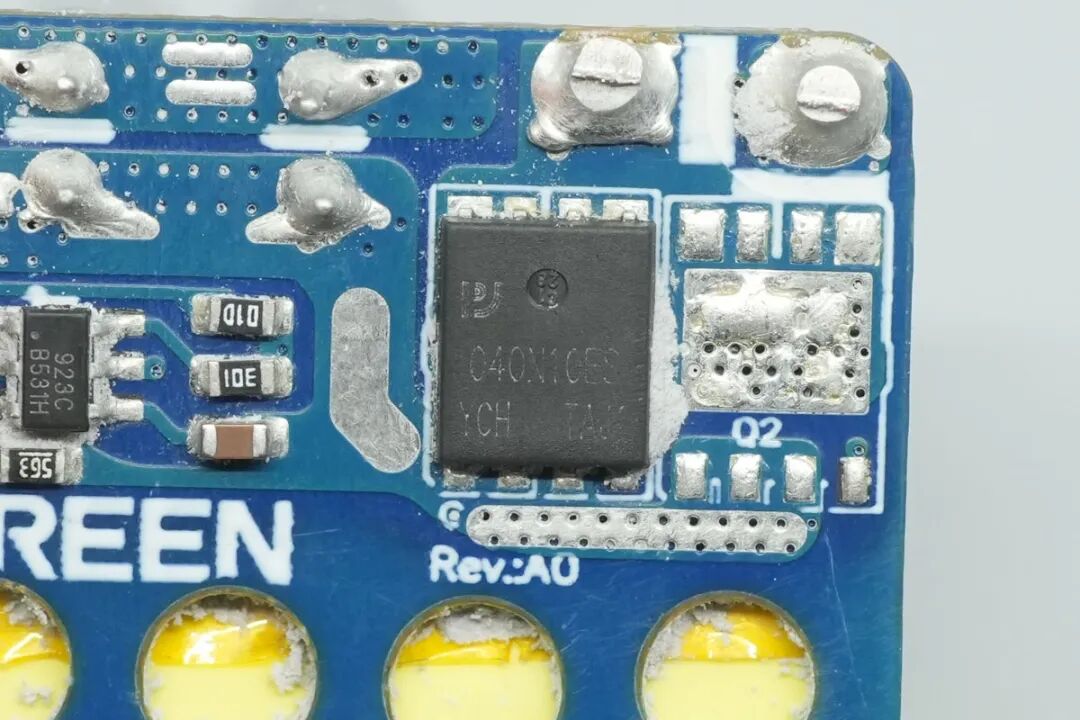

一颗同步整流管来自PINGWEI平伟，型号为PW040N10ES，耐压100V，导阻3.4mΩ，采用DFN5*6封装。

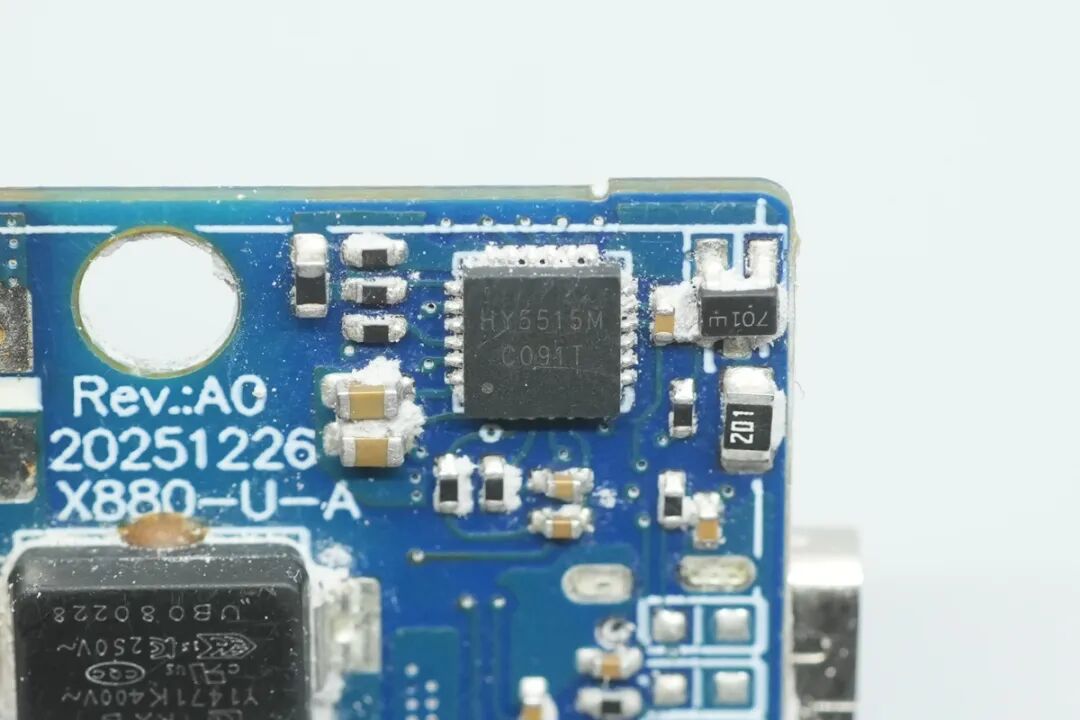

协议芯片来自华源智信，型号HY5515M，采用QFN-24L封装。
相关阅读：

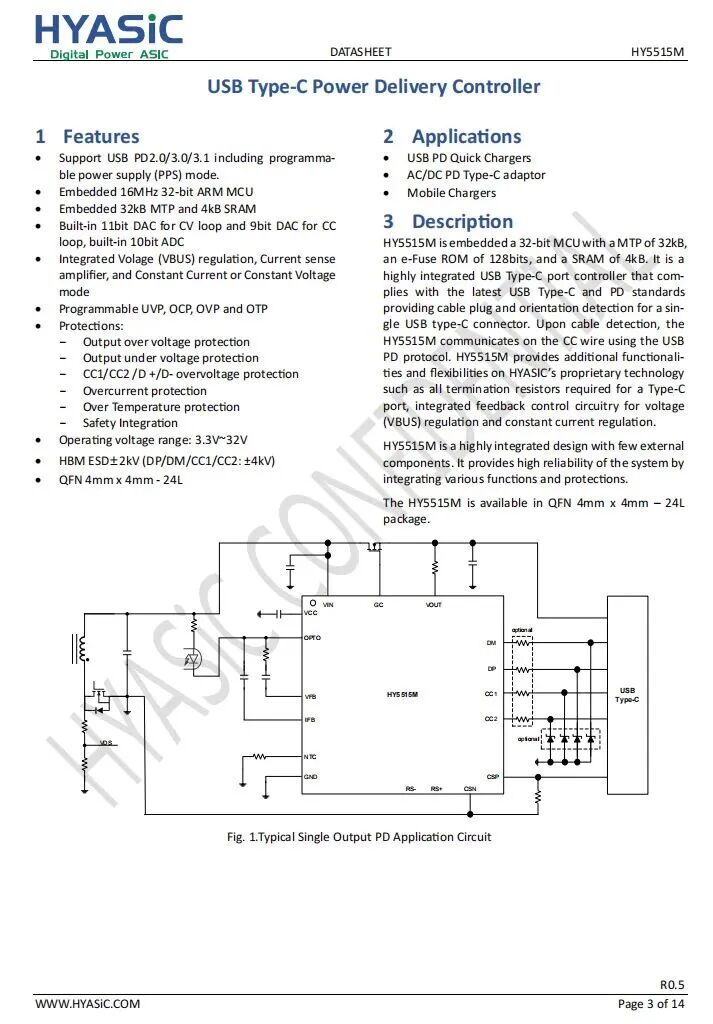

该协议芯片内置32位MCU，配备32KB MTP存储器、4KB SRAM。HY5515M是一款多协议芯片，支持小米私有协议，功率可以覆盖33W到120W，同时符合USB PD3.2标准，兼容最新USB Type-C与PD规范和UFCS。
HY5515M集成32KB存储空间，可以同时满足多协议并存、多端口功率分配应用的代码量。HY5515M拥有7个GPIO，可用于扩展应用，例如搭配华源ACDC方案实现零功耗。

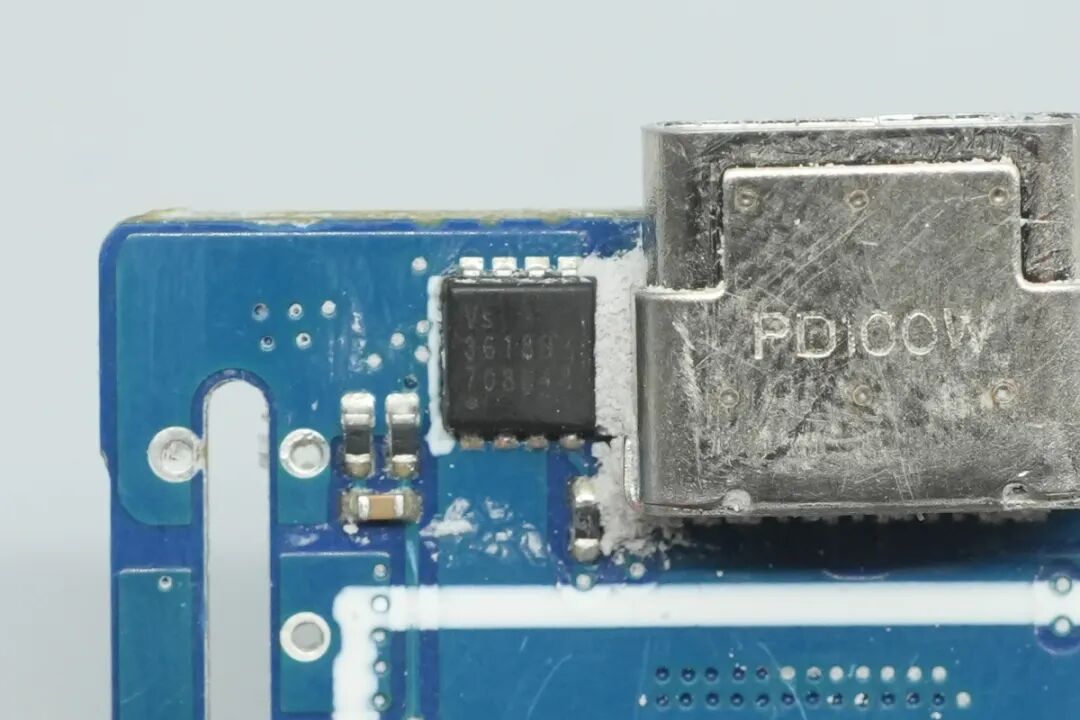

VBUS开关管来自威兆半导体，型号VS3618BE，NMOS，耐压30V，导阻为5.2mΩ，采用PDFN3333封装。

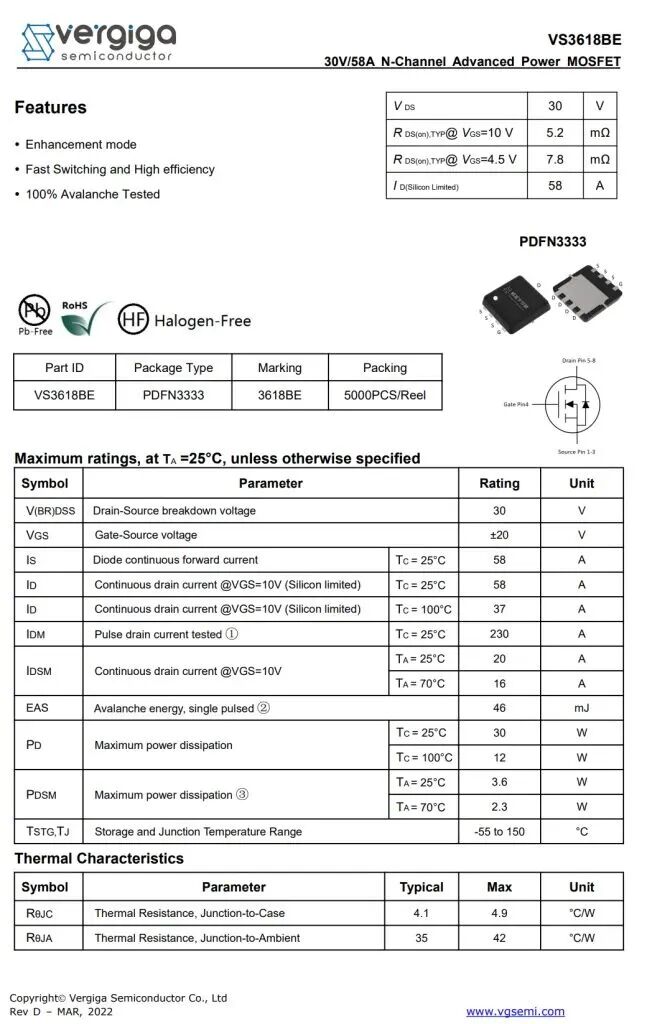

威兆半导体VS3618BE详细资料。

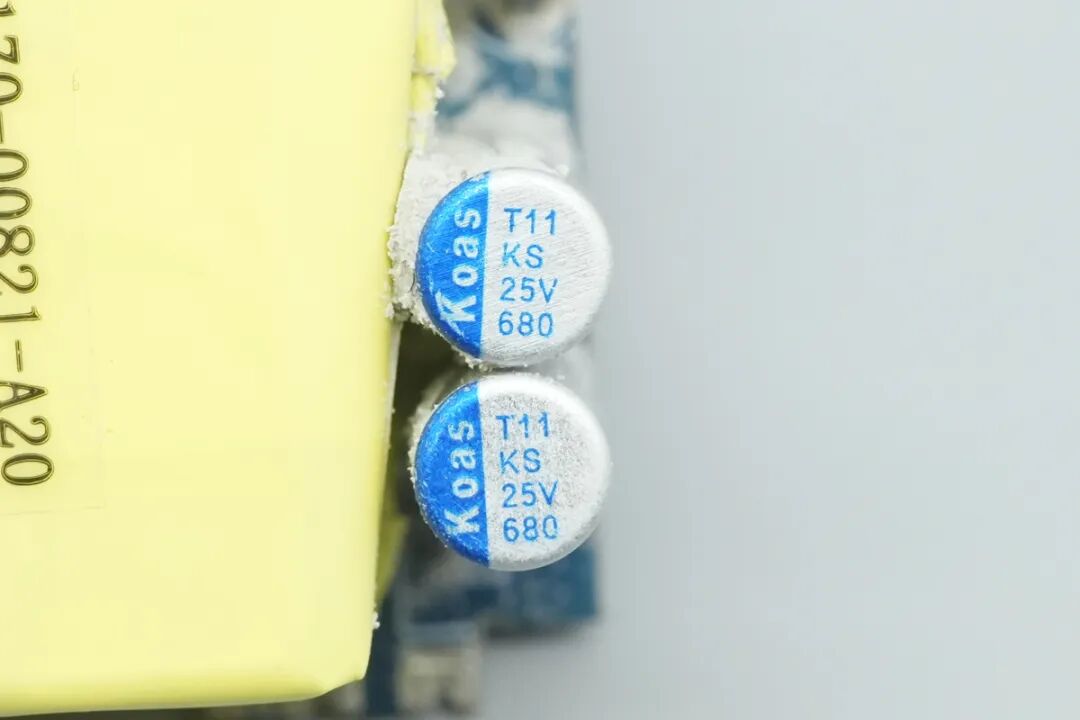

两颗输出滤波电容同样来自东佳，规格为25V 680μF。

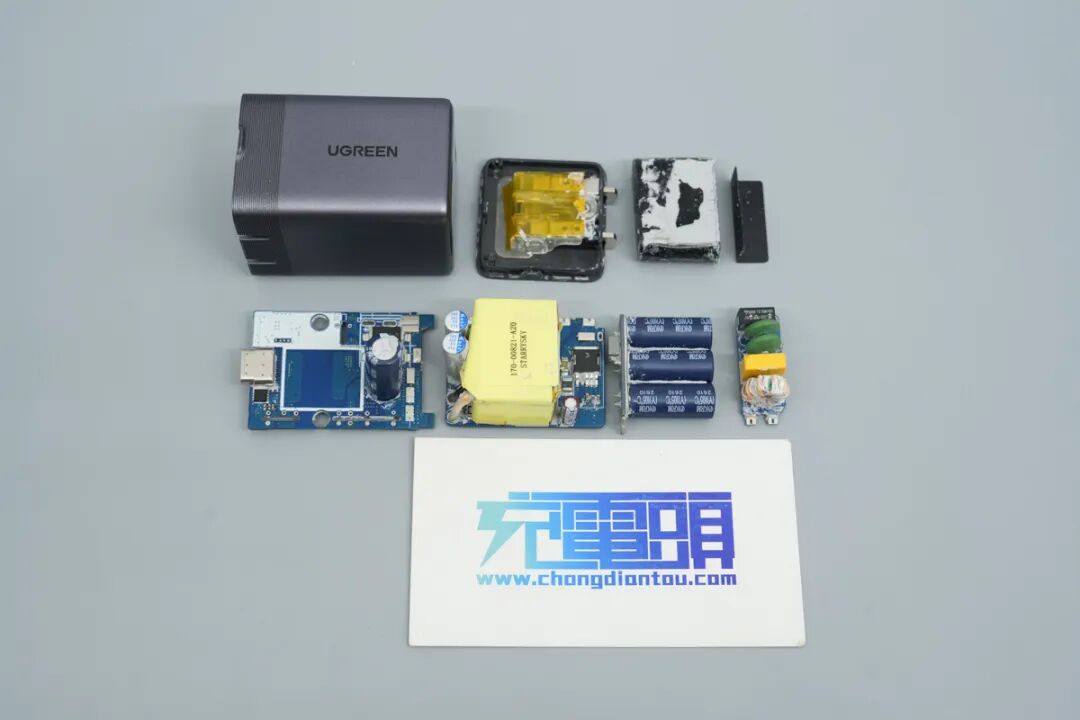

全部拆解完毕，来一张全家福。
充电头网总结

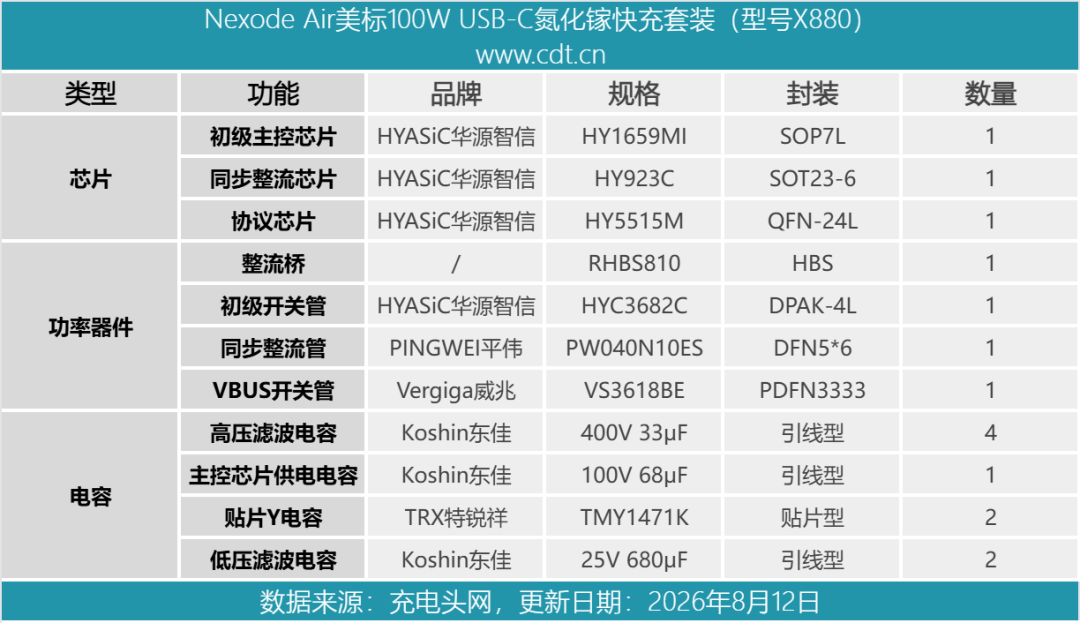

最后附上产品的物料清单，方便大家查阅。
绿联Nexode Air美标100W USB-C氮化镓充电器在极其紧凑的体积内实现了极其高效的空间利用。
充电器内部采用了多块小板堆叠的结构设计，并且整个PCBA模块内部填满了灰色导热胶，这不仅保障了高功率密度下的散热需求，也大大提升了内部元器件的结构稳定性和耐摔性。
在核心元器件和用料方面，该产品采用了QR+SR架构。
其电源芯片全部采用了来自华源智信的全套解决方案，包括初级主控芯片HY1659MI、集成700V氮化镓的功率芯片HYC3682C、同步整流控制器HY923C以及支持多协议的协议芯片HY5515M。
这套高集成度的方案有效精简了外围电路，是实现产品高功率密度的关键。
此外，充电器内部的高压和低压滤波电容全部来自东佳，贴片Y电容来自特锐祥，同步整流管与VBUS开关管分别来自平伟和威兆半导体。整体是一款兼顾了便携性与输出性能的百瓦氮化镓快充产品。
