前言
本期继续为大家带来知名品牌贝尔金的一款67W氮化镓充电器的拆解，这款产品为双USB-C接口配置，并且支持67W功率盲插以及45W+20W双口同时快充策略，相比此前拆解的100W款，既做到了能为笔电供电以及双设备同时快充，还满足用户对更小更轻更便携的产品选购需求。
值得一提的是，这款充电器还使用了零待机功耗节能电源方案设计，内置先进的氮化镓功率器件，系统可靠性、效率相比传统电源的也更好。下面我们就对这款产品进行详细拆解，一起来看看。
此前充电头网还拆解过、、、、等产品，欢迎查阅。
贝尔金67W氮化镓充电器开箱

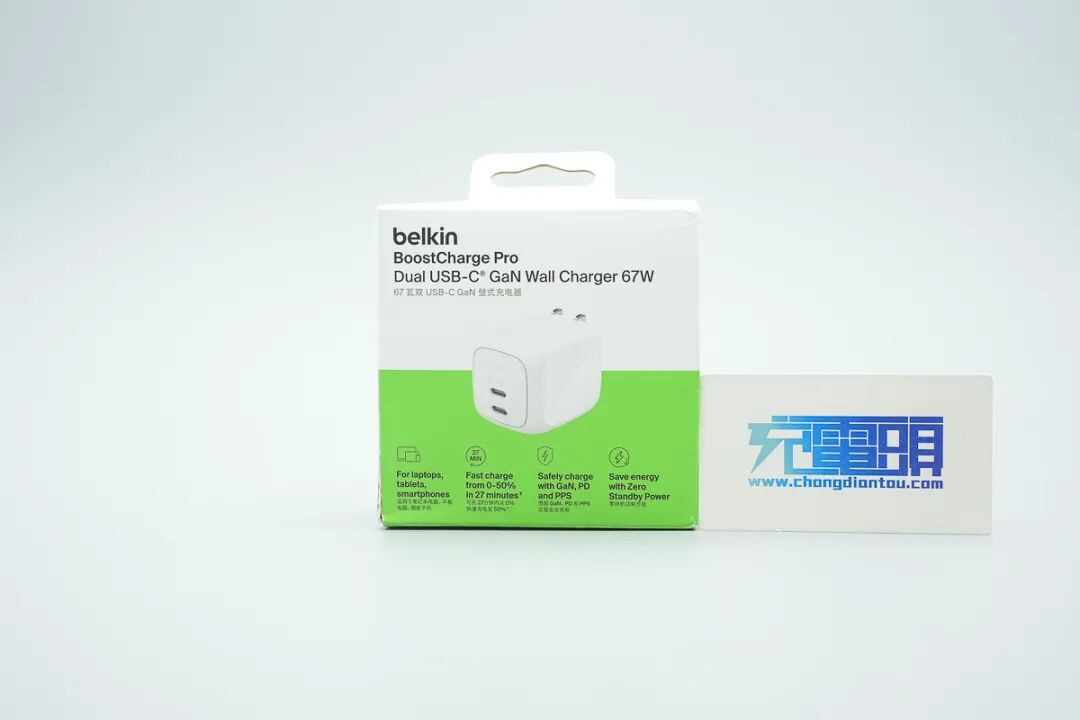

包装盒正面印有Belkin品牌、产品名称、外观以及卖点。
背面印有产品接口功率分配策略图以及特性概述等信息。
包装内含充电器、使用说明书、质保凭证书、有毒有害物质清单等。
贝尔金67W氮化镓充电器延续系列相同样式设计，但比起此前拆解的100W款，机身更加短小。
产品整体设计风格十分简约，仅在机身背面丝印产品参数。

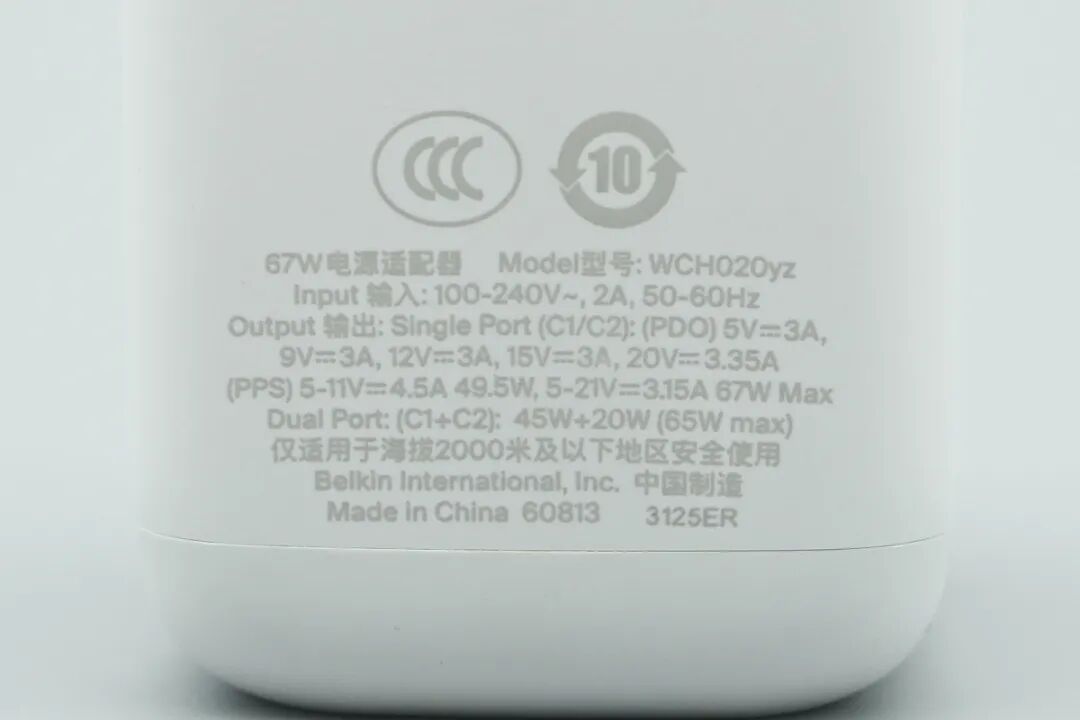

产品参数特写
型号：WCH020yz
输入：100-240V~50/60Hz 2A
单口输出：
USB-C1/C2（PDO）：5V3A、9V3A、12V3A、15V3A、20V3.35A
(PPS)5-11V4.5A、5-21V3.15A
双口输出：
C1+C2：45W+20W（65WMax）
产品通过了CCC认证。
产品还通过了VI级能效认证。

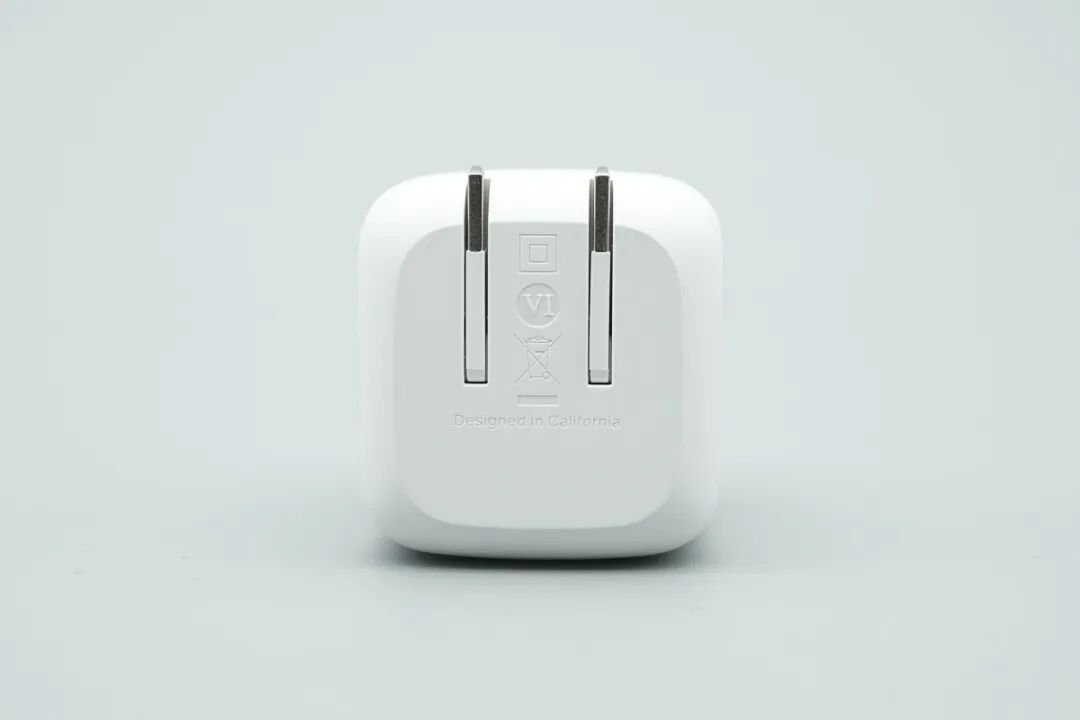

充电器配备符合新国标标准的半包胶折叠插脚，更加便携同时有效避免误触风险。
输出端配备两个USB-C接口，壳体上设计有Belkin品牌和67W。

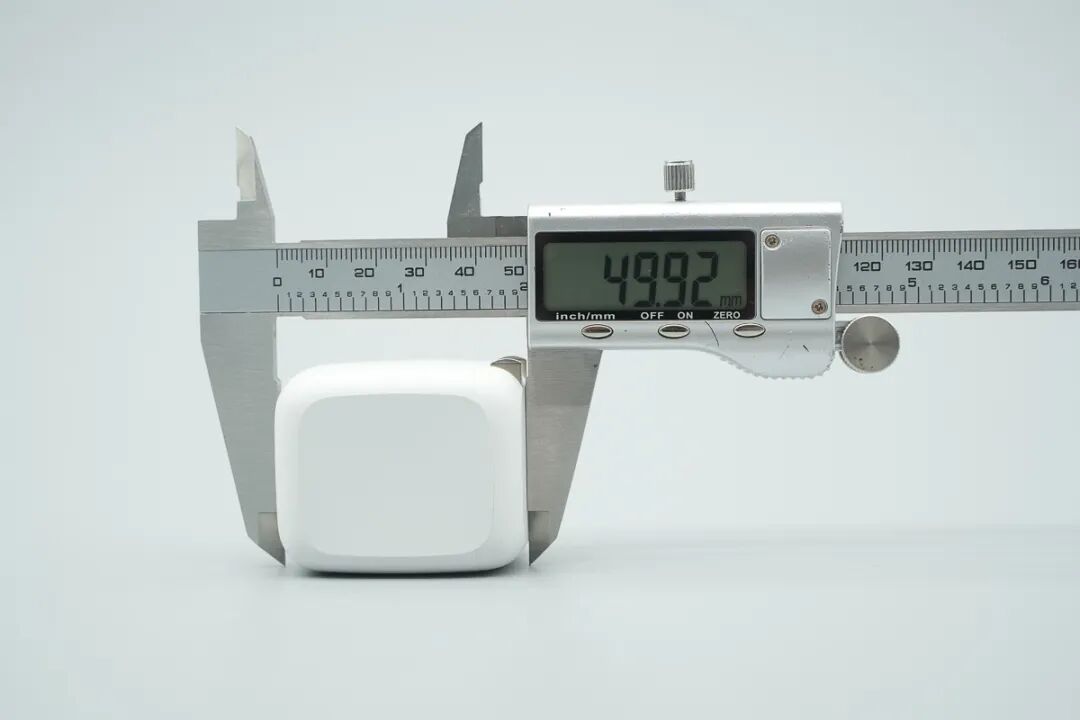

实测充电器机身长度为49.92mm。
宽度为37.99mm。
厚度为41.58mm。
和苹果67W充电器放在一起对比，体积优势非常明显。
产品拿在手上的大小直观感受。
另外测得充电器重量约为112g。
使用ChargerLAB POWER-Z KM003C测得USB-C1口支持PD3.0、PPS、QC5、DCP充电协议。

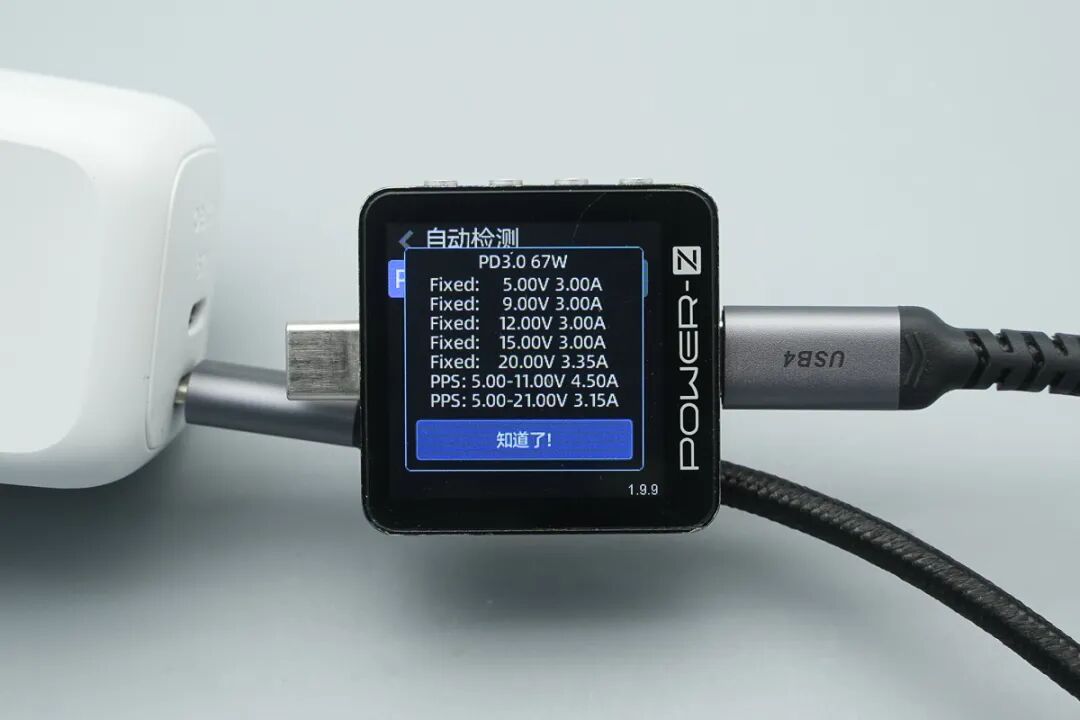

PDO报文显示USB-C1口具备5V3A、9V3A、12V3A、15V3A、20V3.35A五组固定电压档位，以及5-11V4.5A、5-21V3.15A两组PPS电压档位。
测得USB-C2口兼容协议和USB-C1口的相同。
此外PDO报文也一样，支持单口功率盲插使用。
贝尔金67W氮化镓充电器拆解

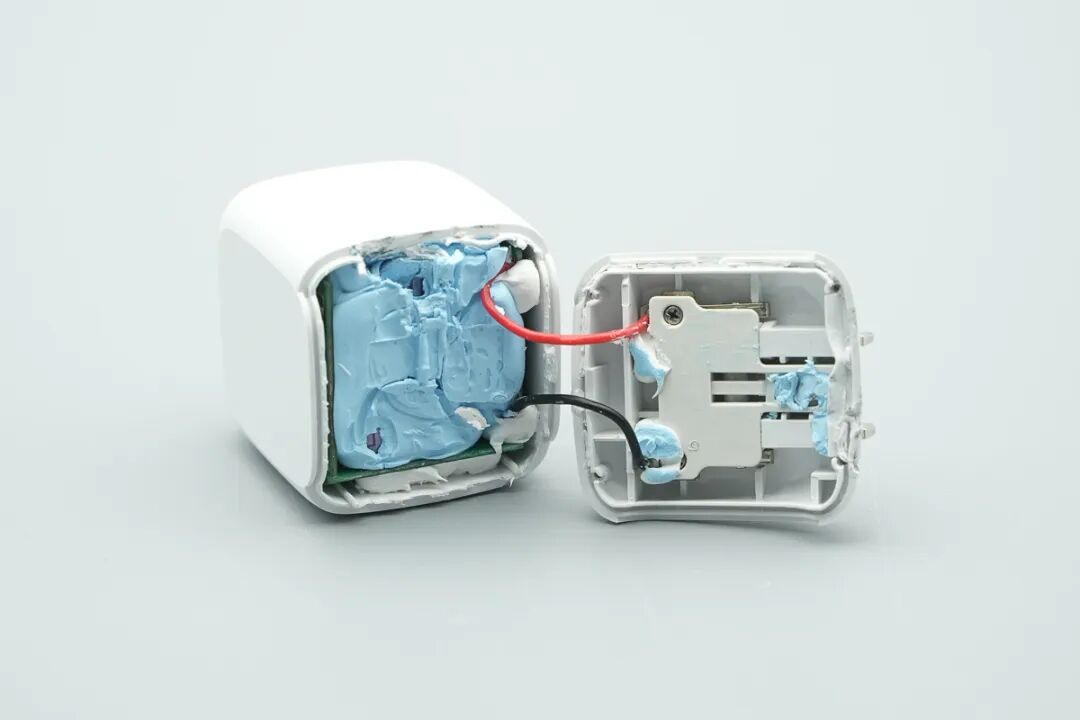

将输入端外壳拆开，插脚使用塑料板以及螺丝固定绝缘。
连接导线打胶保护。
将PCBA模块取出。
顶部外壳内侧贴有石墨散热贴纸。
测得PCBA模块长度为41.21mm。

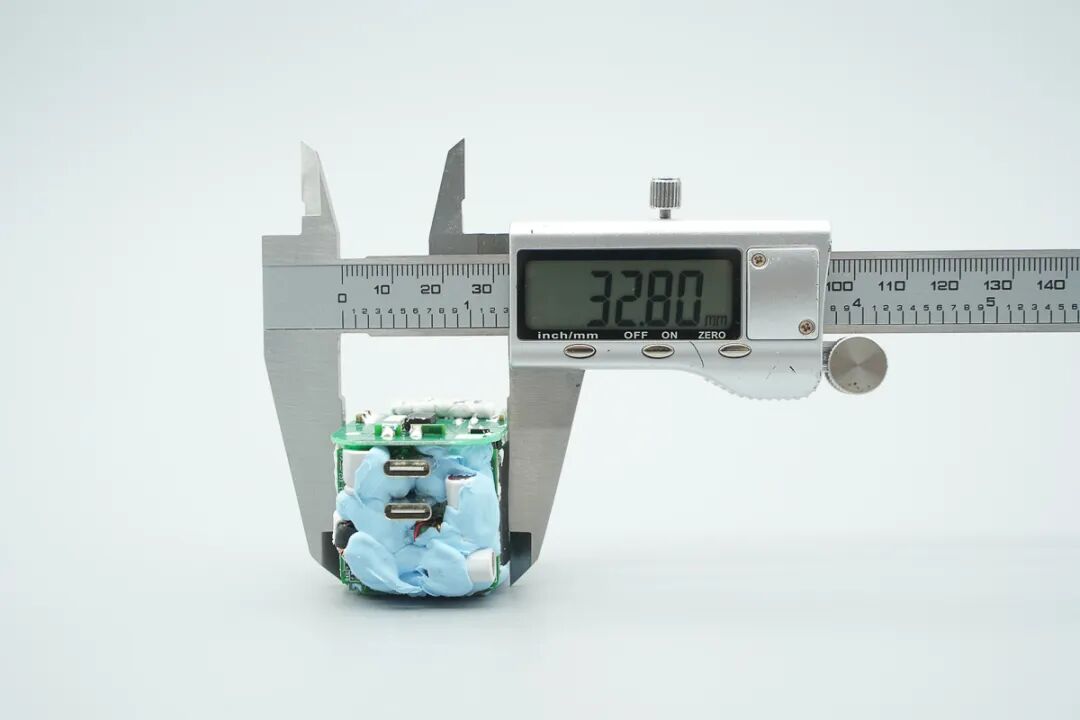

宽度为32.8mm。
厚度为35.64mm。

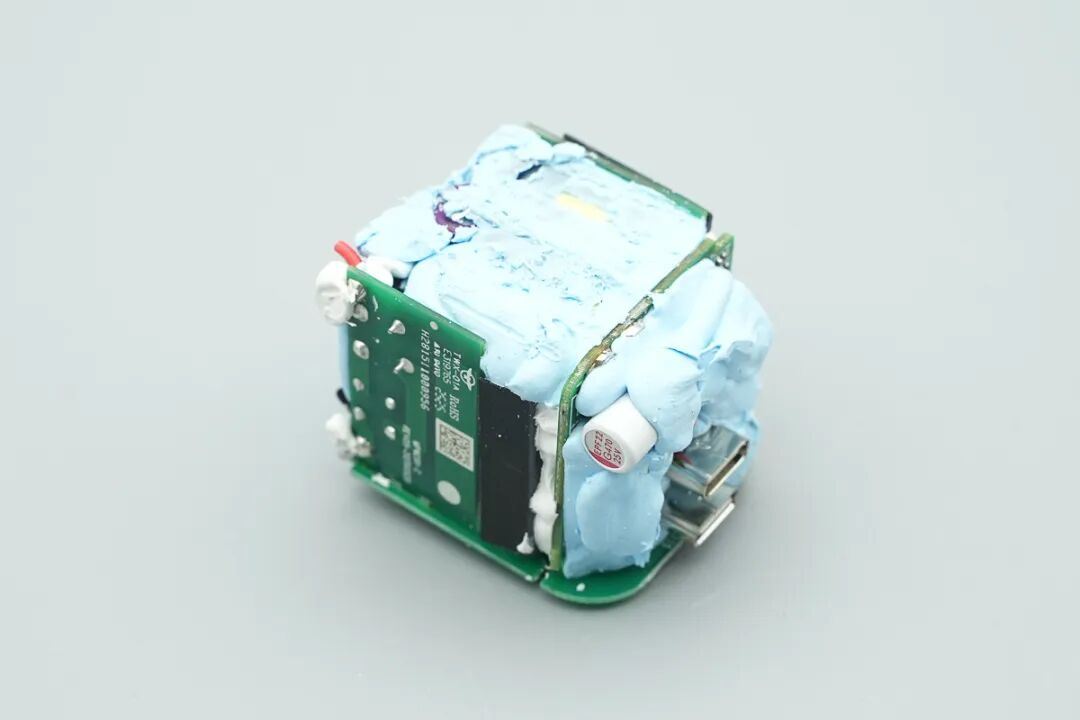

PCBA模块由多块小板堆叠设计，同时模块上大量打胶帮助加固以及散热。
将蓝、白胶清理掉，模块正面由三块小板围成，区域内布局高压滤波电解电容、变压器等器件，充分利用空间，同时初次级间还设有麦拉片进行隔离绝缘。

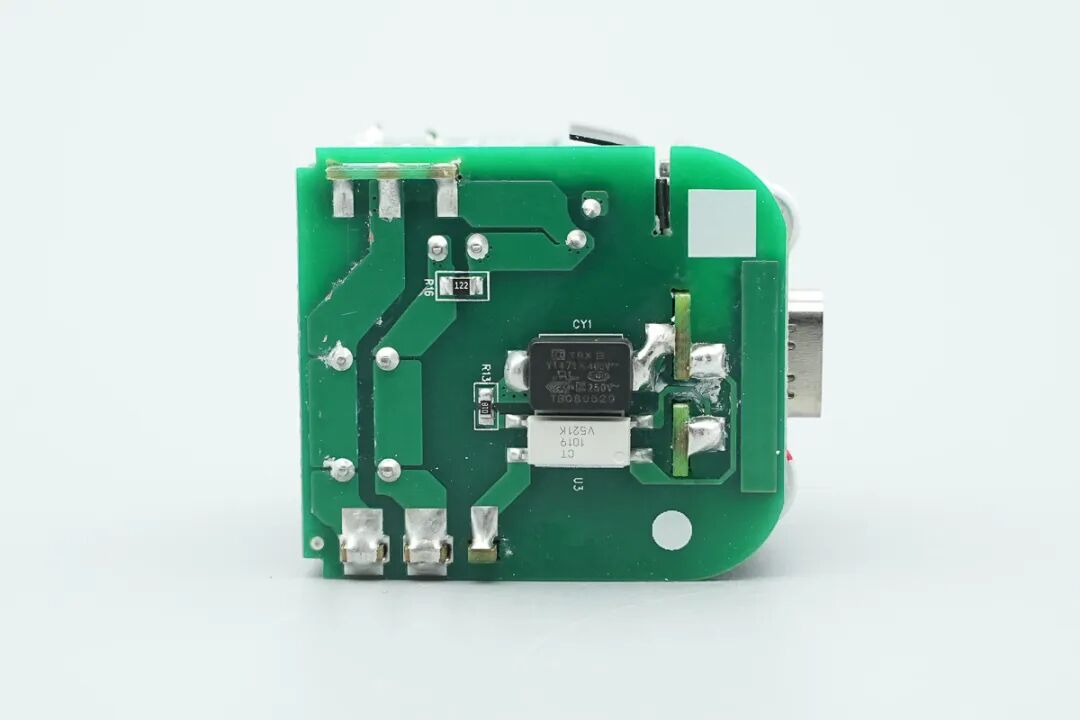

主板背面设有贴片Y电容以及光耦。

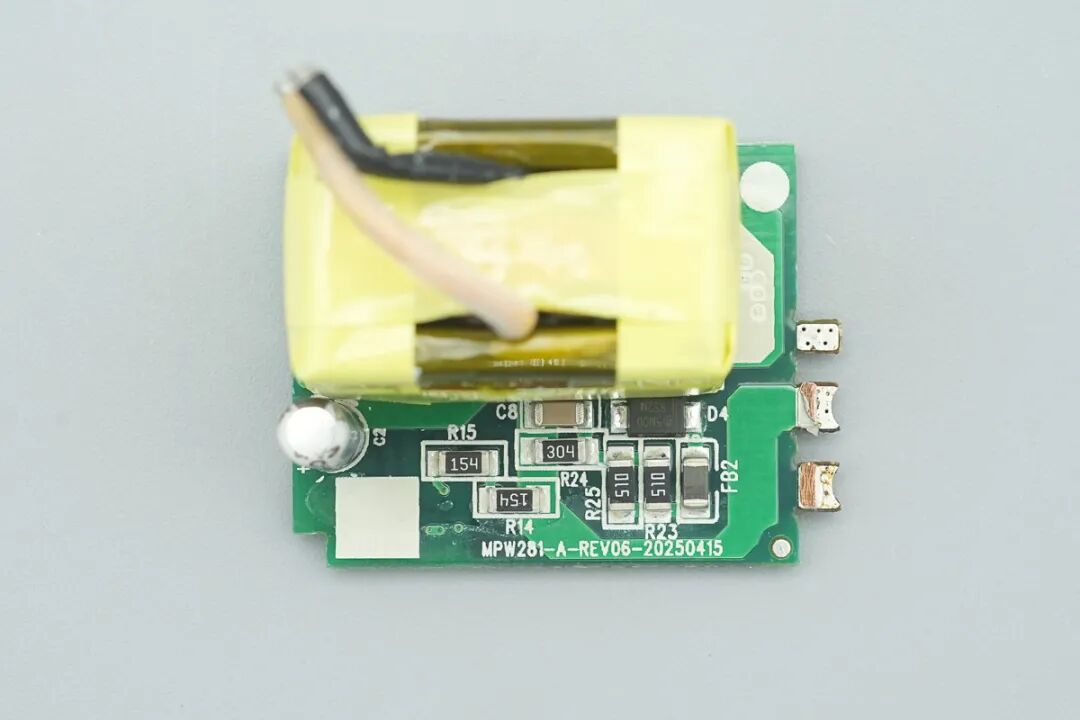

PCBA模块前端一览，右侧焊接有小板。
将小板拆下，正面设有延时保险丝、NTC热敏电阻、共模电感以及整流桥。

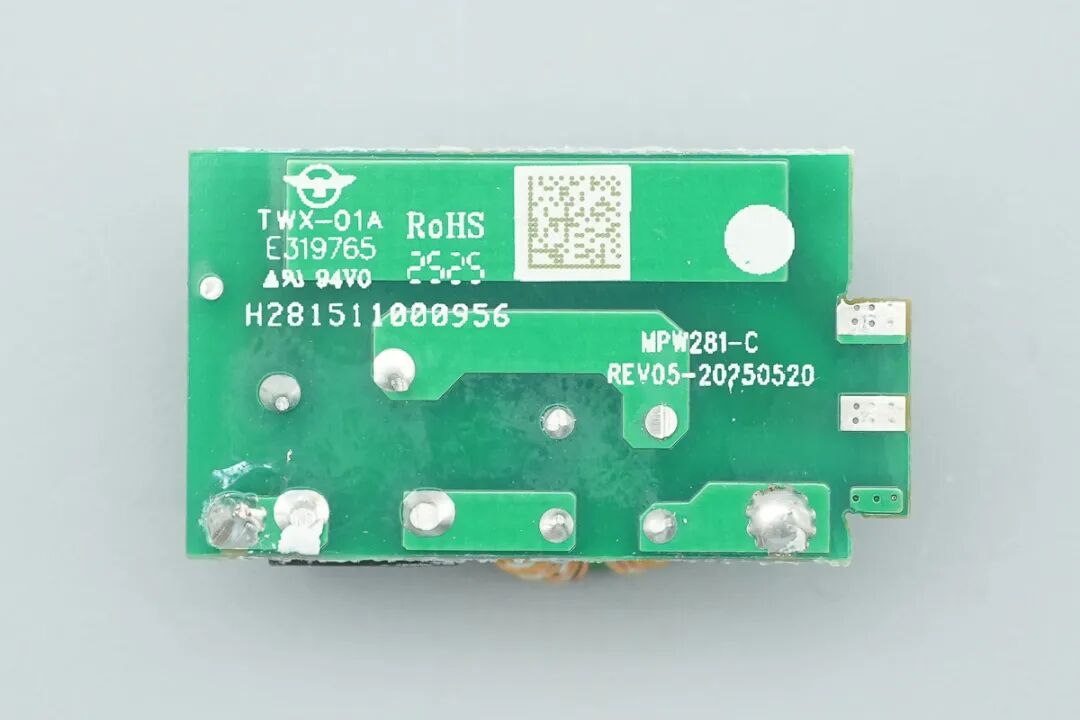

小板背面无器件。

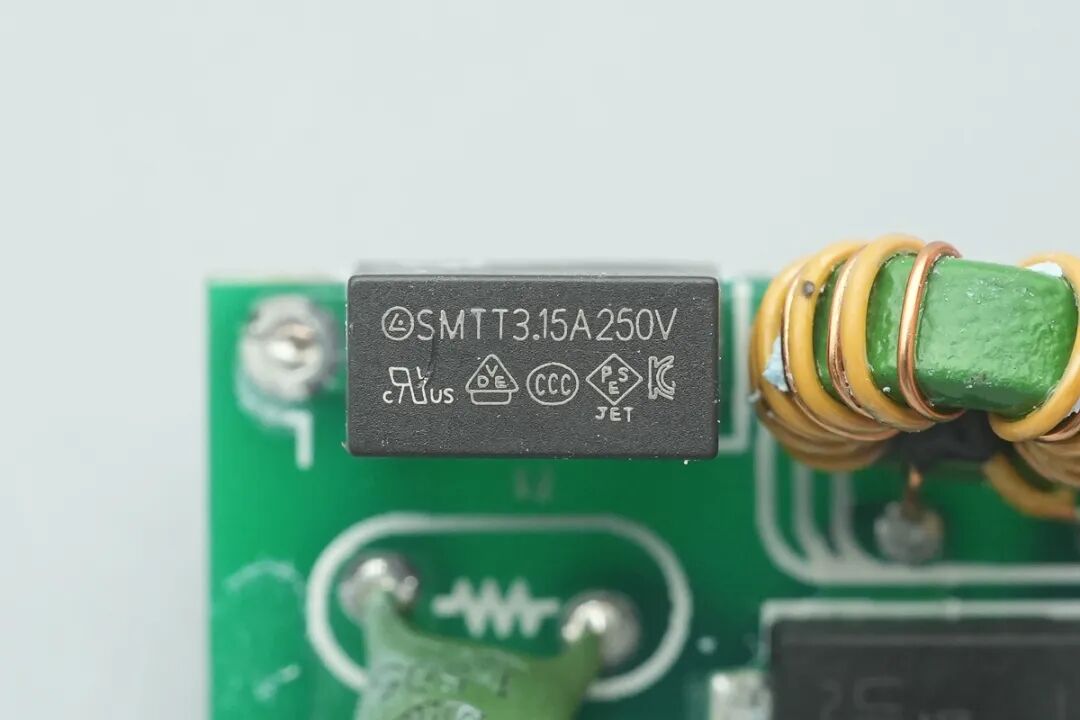

延时保险丝规格为3.15A250V。
NTC热敏电阻来自时恒电子，用于抑制上电浪涌电流。

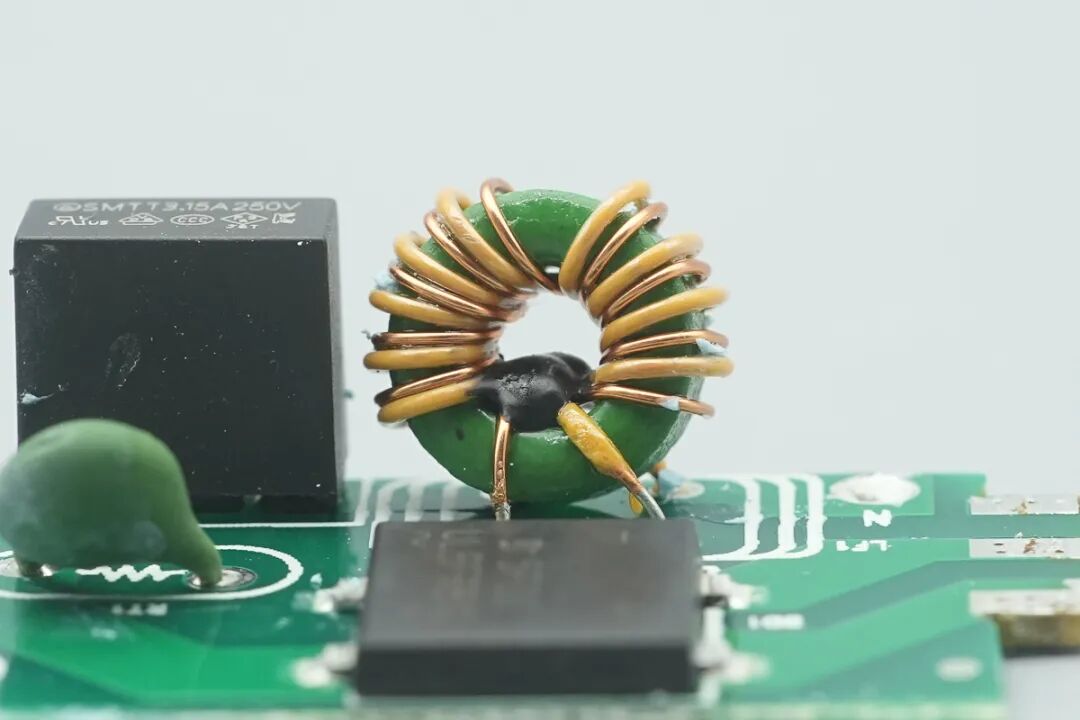

共模电感用于滤除EMI干扰。
ULBFR810整流桥特写，规格为8A 1000V，采用ULBF封装。
模块另一侧小板上设有开关电源主控芯片和初级开关管。
将PCBA模块完全拆分开。

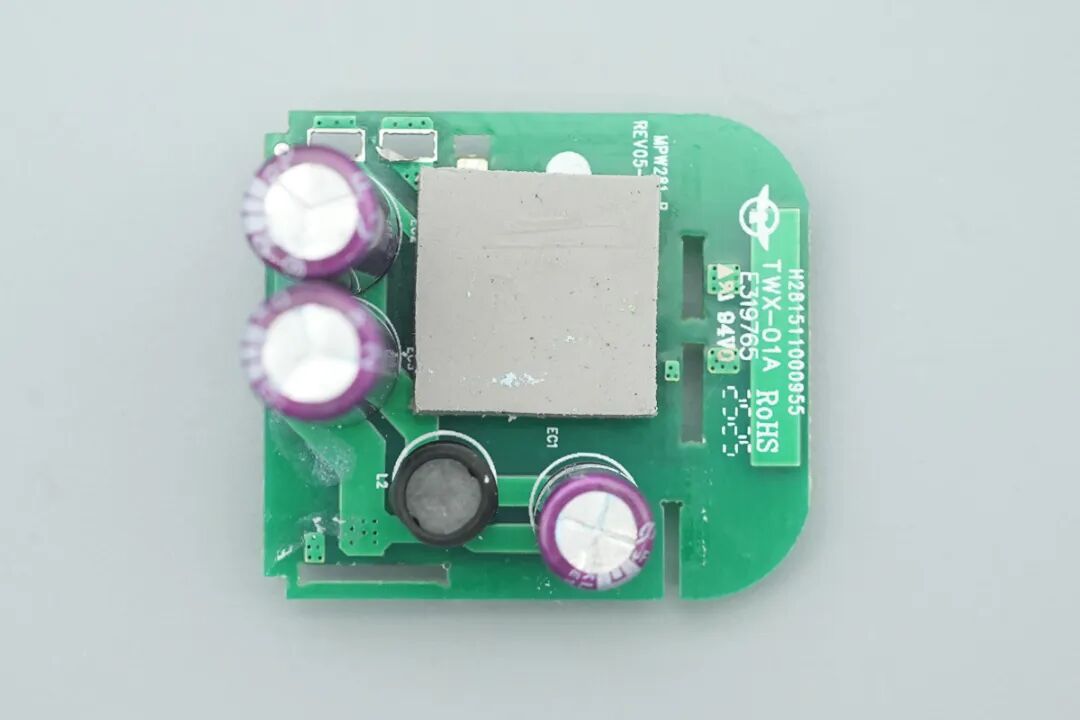

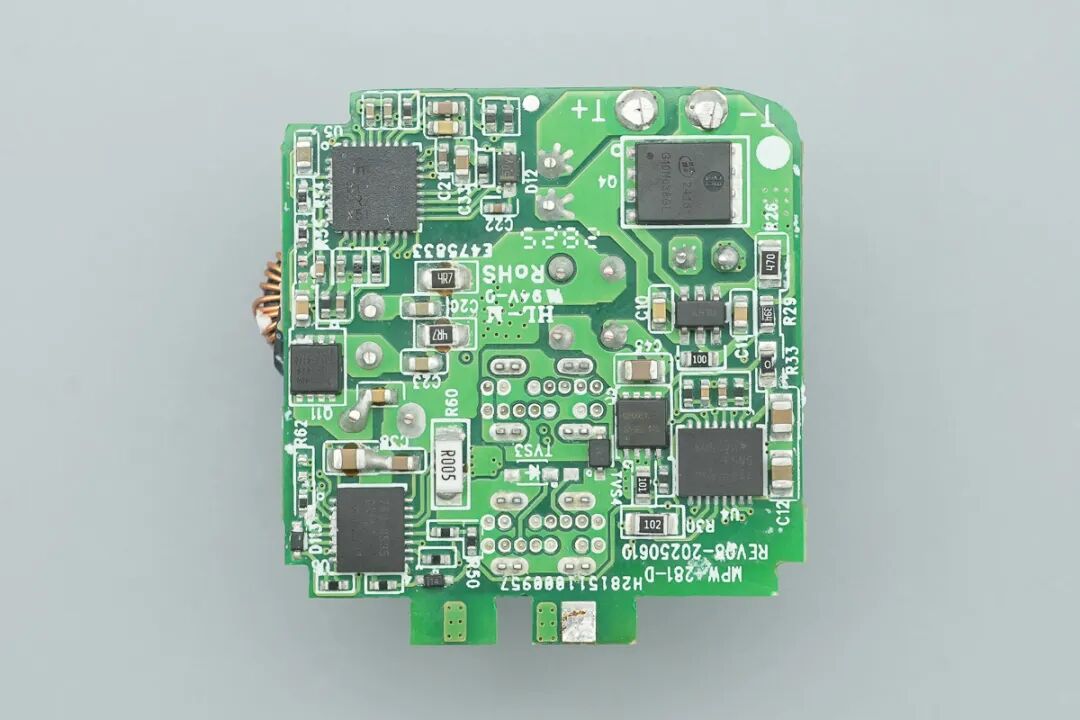

侧边小板正面还设有变压器和主控芯片供电电容。
主板正面共设有三颗高压滤波电解电容，此外还有一颗工字电感，对应变压器处设有导热垫。
三颗高压滤波电解电容全部来自军康，一颗规格为400V47μF。
第二颗规格为400V39μF。
第三颗规格为400V15μF。
工字滤波电感外套热缩管绝缘保护。
电源主控芯片来自瑞萨，丝印N7，采用SOT23-6封装。
氮化镓功率开关管来自瑞萨，型号TP65H300G4LSG，拥有耐压650V以及240mΩ的导阻，采用先进的epi和专利设计技术，通过简化制造工艺降低成本，同时通过降低栅极电荷、输出电容、交叉损耗和反向恢复电荷提高硅的效率。器件采用DFN8*8封装。
主控芯片供电电容来自永铭。
小电容规格为100V4.7μF。
变压器特写。
CT1019光耦特写，用于输出电压反馈。

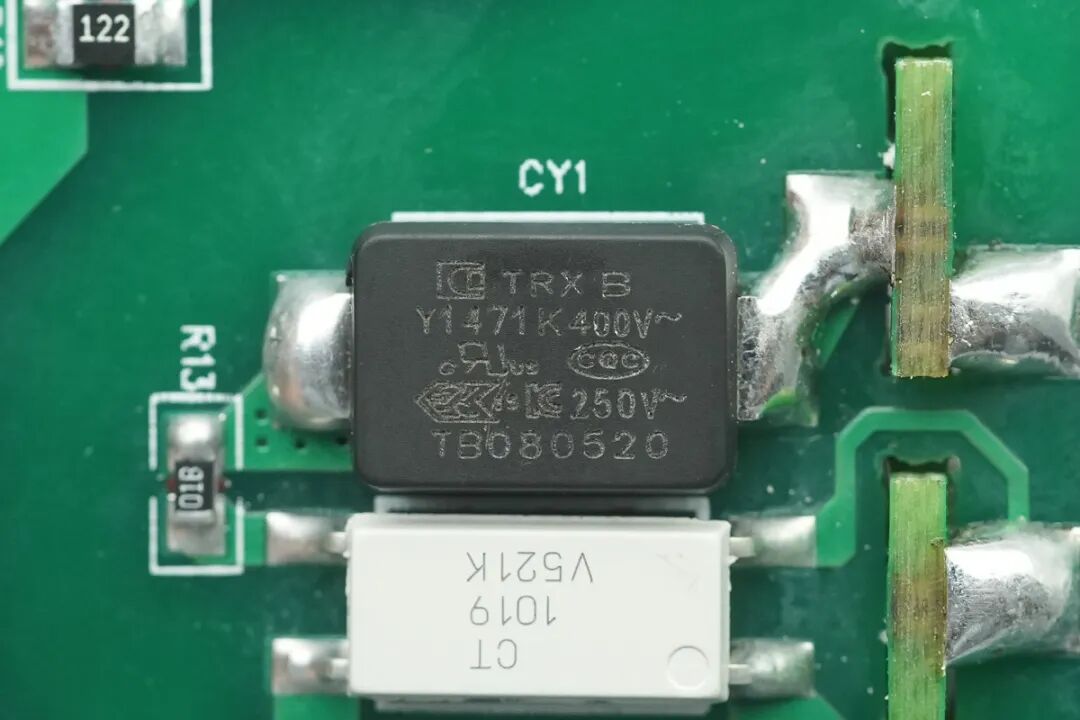

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号分别为TMY1471K。
充电头网了解到，特锐祥贴片Y电容除了被、、、、等数十款大功率充电器使用外，也可应用于、、等品牌20W迷你快充上，。
输出端小板正面设有同步降压开关管、降压电感、滤波固态电容以及VBUS开关管等。
背面设有同步整流控制器、同步整流管、同步升降压控制器、同步降压开关管、协议芯片以及VBUS开关管。

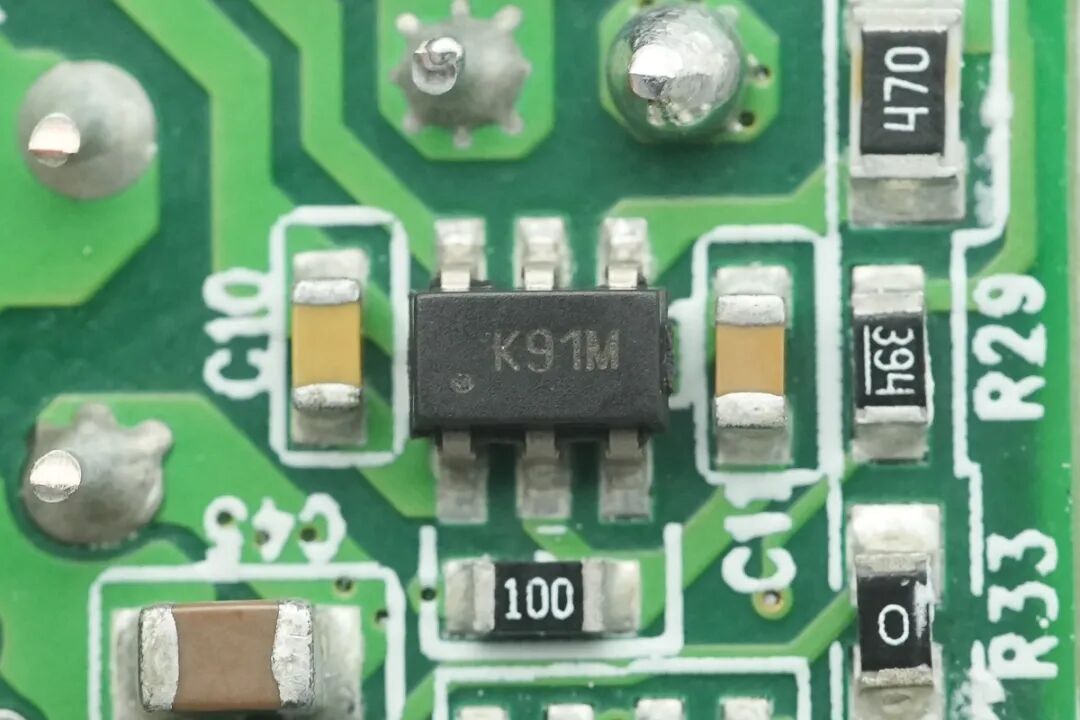

同步整流控制器来自瑞萨，丝印K9，实际型号为iW610-06，这是一款先进的同步整流控制器，集成MOSFET驱动器。瑞萨专有的无损Vds传感与控制技术，使其能够适配QR/DCM/CCM/ZVS/ACF多种AC/DC拓扑结构，采用SOT23-6封装。

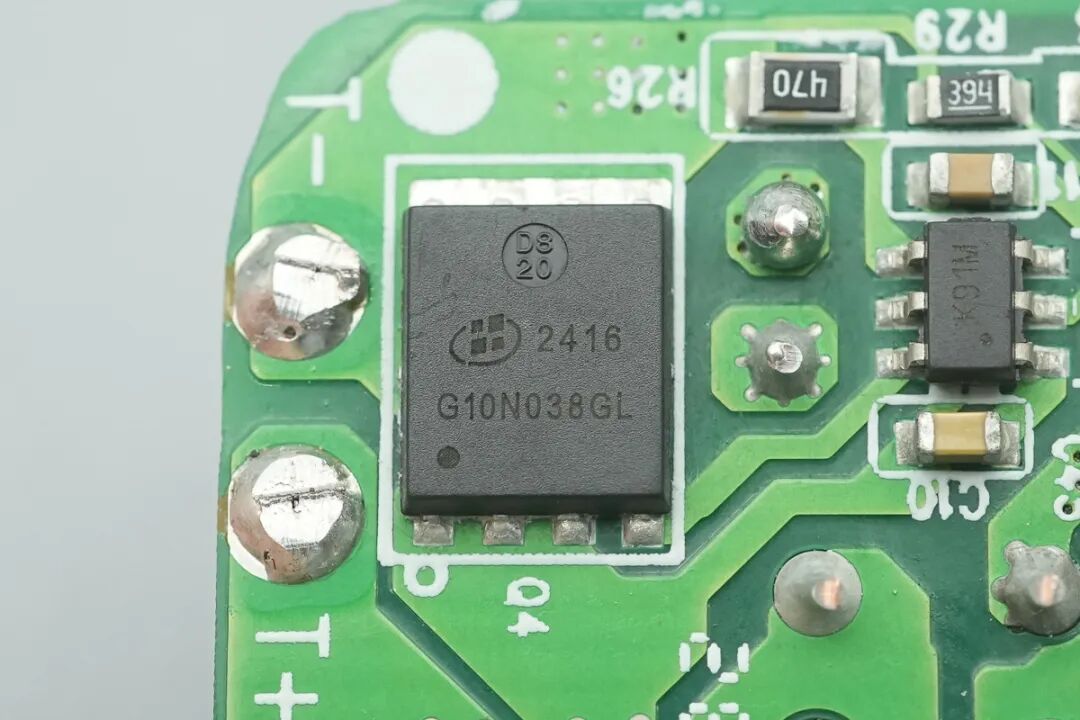

同步整流管来自瑶芯微，型号AKG10N038GL，NMOS，耐压100V，导阻3.8mΩ，采用PDFN5*6封装。
两颗滤波固态电容外套塑料皮绝缘，规格均为25V470μF。
滤波电感特写。
同步升降压控制器来自瑞萨，型号ISL81401A，这是一款四开关同步升降压控制器，支持4.5-40V宽输入电压以及0.8-40V宽输出电压范围，可编程开关频率100kHz-600kHz，并提供全面的保护功能，包括过压保护、欠压保护、过温保护，以及输入和输出端的平均与峰值电流限制，确保在单向与双向操作中均具备高可靠性，采用QFN32封装。
四颗同步降压开关管来自泰德，型号TDM3478，NMOS管，耐压30V，导阻5mΩ，采用PPAK-3*3-8封装。
其中一颗布局在小板另一面。
降压电感特写。
降压输出滤波固态电容规格为25V470μF。

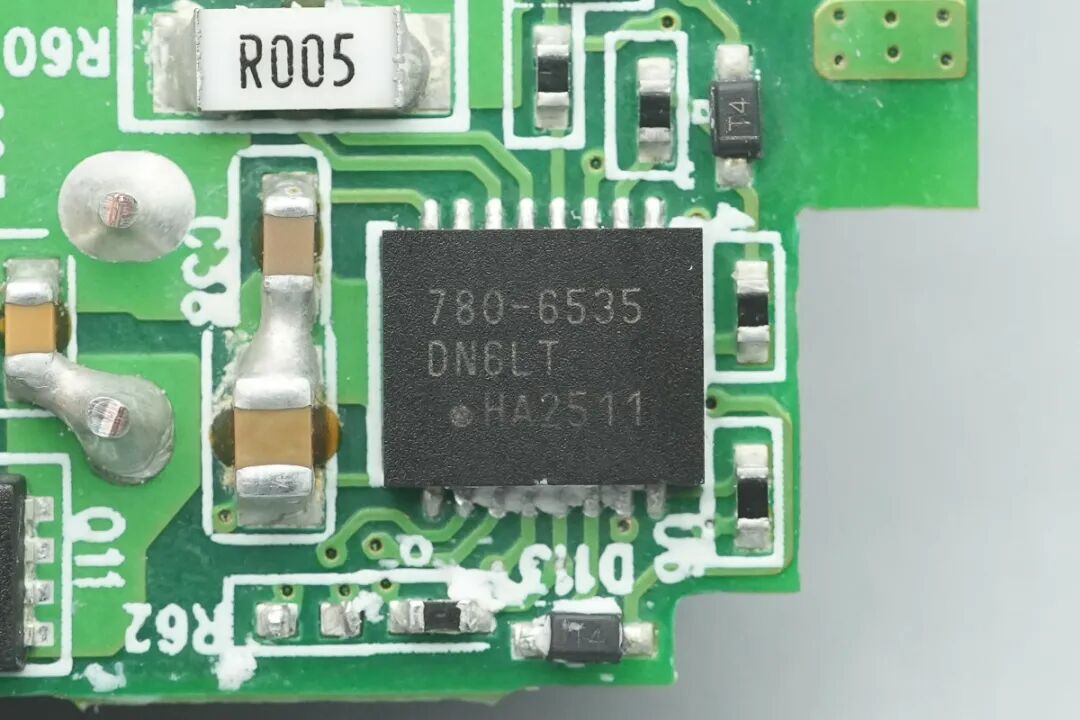

USB-C接口协议芯片采用瑞萨iW780，这是一款可编程AC/DC多协议控制器，芯片集成副边侧调节控制器、接口协议控制器和USB VBUS NFET驱动器，支持PD3.1、PPS、UFCS、SCP、QC3+等多种快充协议，采用TDFN16 5x4mm封装。
另一个接口协议芯片也是采用瑞萨iW780。

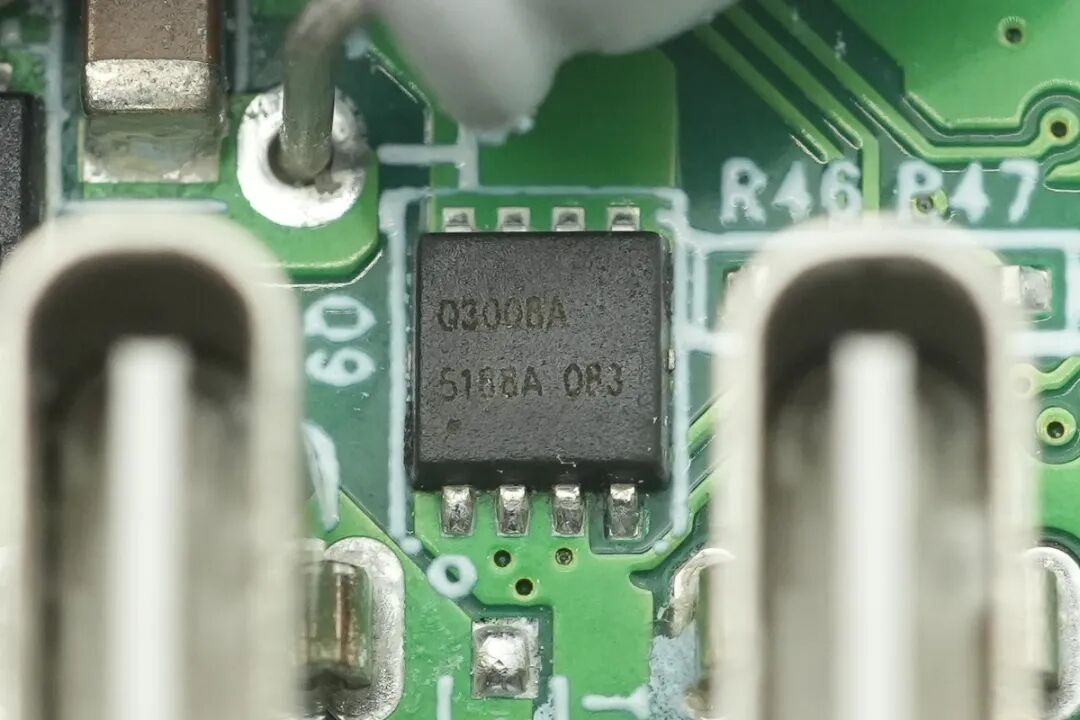

输出VBUS开关管特写，丝印Q3008A，采用PDFN3*3封装。
另一颗VBUS开关管料号相同。
两个USB-C接口母座特写。
全部拆解一览，来张全家福。
充电头网拆解总结

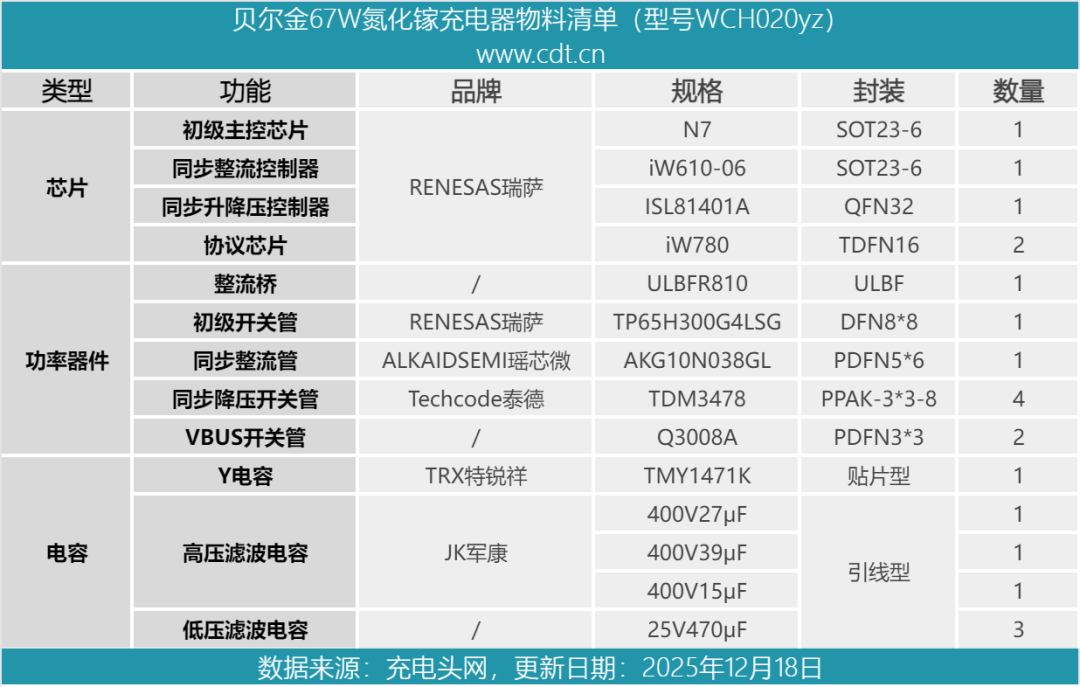

最后附上贝尔金67W氮化镓充电器的核心器件清单，方便大家查阅。
贝尔金67W氮化镓充电器延续系列相同样式设计，但比起此前拆解的100W款，机身更小也更轻，出行携带更方便。插脚符合最新的新国标标准，安全性更好，输出两个USB-C口均支持最高67快充，兼容PD、PPS快充协议，性能上可以满足笔电、手机等设备快充需求。
充电头网通过拆解了解到，充电器使用了瑞萨包括电源方案、氮化镓功率器件、同步降压以及协议芯片在内的多款器件，不仅整体集成度高，可靠性高，芯片性能同样表现很好。此外还基于四块PCB板堆叠设计提高空间利用率，并大量打胶辅助固定和散热，整体的用料做工不错。
