前言
CIO是来自日本的充电配件厂商，旗下SMARTCOBY系列移动电源以小巧机身与大功率快充为卖点，在日本众筹与电商市场都有不错的表现。充电头网拿到该系列中的SMARTCOBY Pro移动电源，其支持30W PD快充输出，机身配有LED数显屏，包装内还附带一条USB-C充电线。
这款移动电源内置10000mAh容量，USB-C口支持PD3.0/PPS、QC4+、QC3+、SCP、AFC、FCP等快充协议，USB-A口支持QC3.0，可以为手机、平板乃至部分笔记本补电。
下面，充电头网就为大家带来这款SMARTCOBY Pro的详细拆解，看看内部的用料与做工究竟如何。
产品外观
SMARTCOBY Pro包装盒以白色为底色，搭配紫色挂钩与描边。
包装盒背面为日文，并标注了产品的相关参数，具体的产品参数我们在后文介绍。
包装盒内包含移动电源本体、充电线、说明书以及保修卡。
移动电源正面采用黑色磨砂机身，外观方正。
正面 CIO 品牌 Logo 特写。
从侧面能看到移动电源的电源按键以及一个 USB-A 口。
移动电源背部为纯色背板。
在产品侧面设有一个 USB-C 口。
产品另一面设有一个 USB-A 口，胶芯为紫色。
产品侧面电源按键特写。
按下电源按键，LED 数显屏可显示剩余百分比电量。
机身底部印有产品参数信息。
产品详细参数如下：
产品名称：SMARTCOBY Pro
型号：SNCPRO-30WTC1A
容量：10000mAh 3.7V（37Wh）
输入（USB-C PD）：5V=3A、9V=3A、12V=2.5A、15V=2A（最大30W）
输出1（USB-C PD）：5V=3A、9V=3A、12V=2.5A、15V=2A（最大30W），PPS 3.3-11V=3A（最大30W）
输出2（USB-A QC3.0）：5V=3A、9V=2A、12V=1.5A（最大18W）
双口输出：USB-C + USB-A 5V=3A（最大15W）
制造商：株式会社CIO
产品已通过PSE认证。
移动电源与一节 21700 电芯直观大小对比。
包装内附赠的USB-C to USB-C充电线，两端印有CIO品牌标识。
充电线线头特写。
产品尺寸重量
使用卷尺测得附赠的充电线长度为53.3mm。
使用游标卡尺测得机身长度为 77.0 mm。
测得机身宽度约为 55.8 mm。
机身厚度为 26.2 mm。
使用电子秤测得机身重量为 174 g。
快充协议测试
使用POWER-Z KM003C检测USB-C口快充协议，实测支持QC3+、FCP、SCP、AFC、PD3.0、PPS、QC4+以及DCP、Apple 2.4A。
相关阅读：
PDO报文方面，实测USB-C口具备5V3A、9V3A、12V2.5A、15V2A四组固定电压档位，以及3.3-11V3A一组PPS电压档位。
相关阅读：

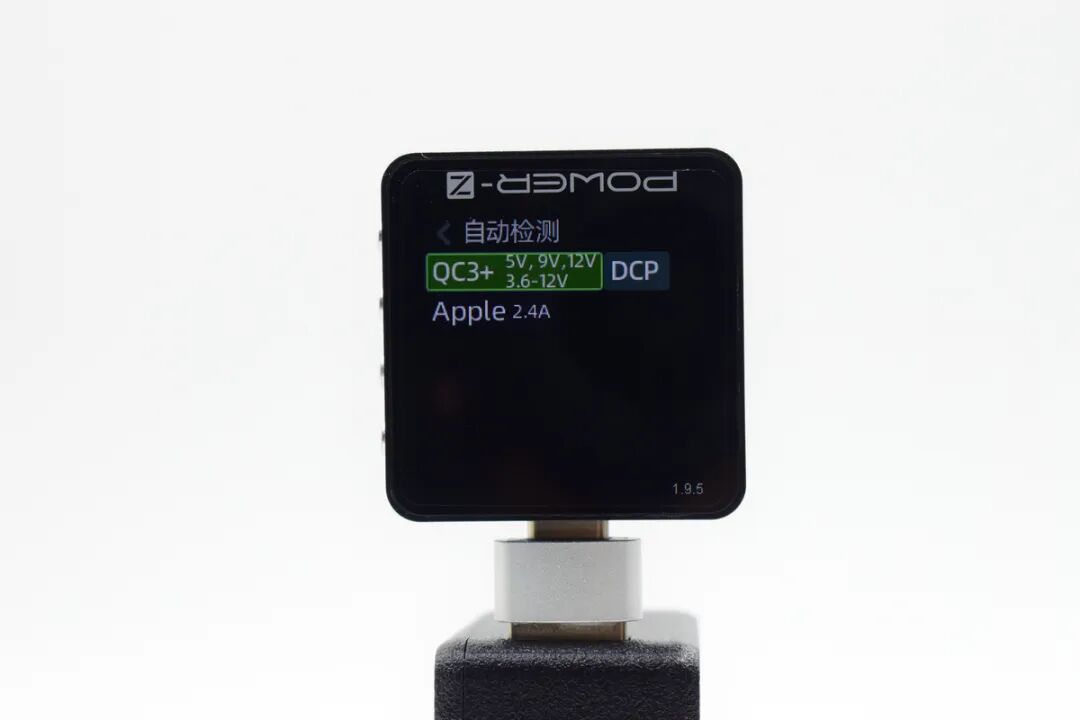

USB-A口实测支持QC3+、DCP以及Apple 2.4A充电协议。
实测USB-C口以PD3.0快充输出，电压14.63V，电流2.16A，功率31.56W。
相关阅读：
产品拆解
沿机身接缝撬开外壳，内部采用电池与PCBA主板并排布局的结构，面壳边缘设有卡扣固定。
继续分离，将电池组和 PCBA 模块从外壳中取出。
面壳内侧注有CIO-30W-1A1C面壳字样。
面壳上设有电源按键孔和数显屏显示窗。
电池组由两颗 21700 电芯组成，外套黄色热缩膜，并在焊点处包覆了青稞纸绝缘。
电芯极耳通过镍片电焊连接导线。

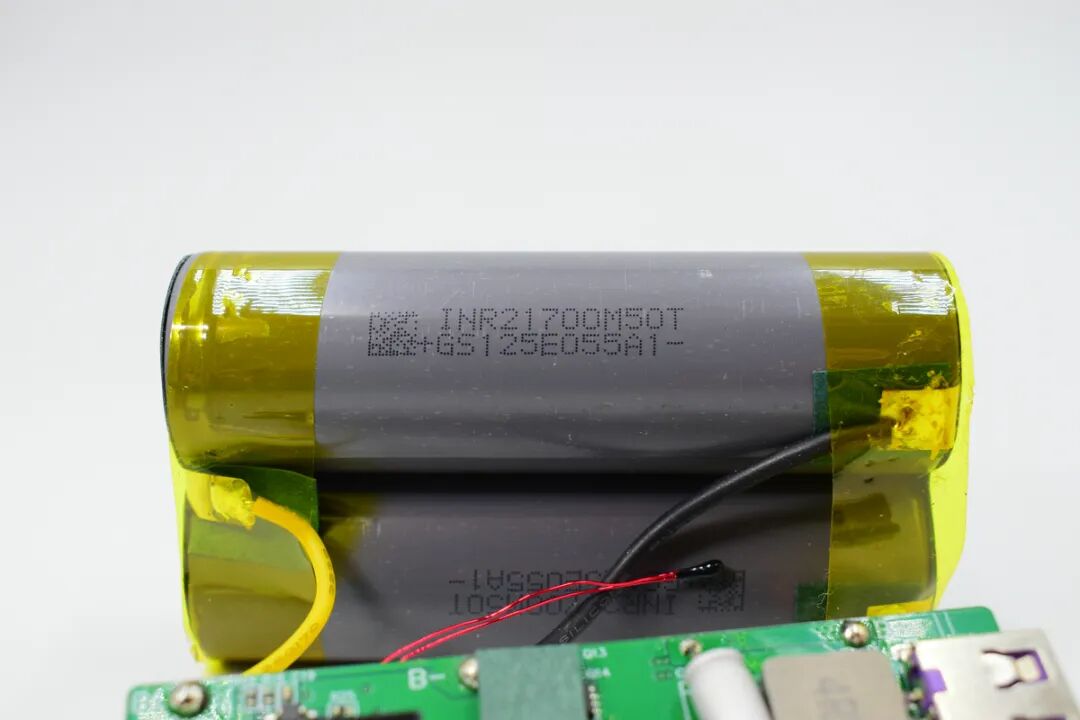

电芯型号为 INR21700M50T，单节容量为5000mAh，两节并联组成 10000mAh 电池组，标压为 3.7V。
电芯表面贴有NTC热敏电阻，用于检测电芯温度。

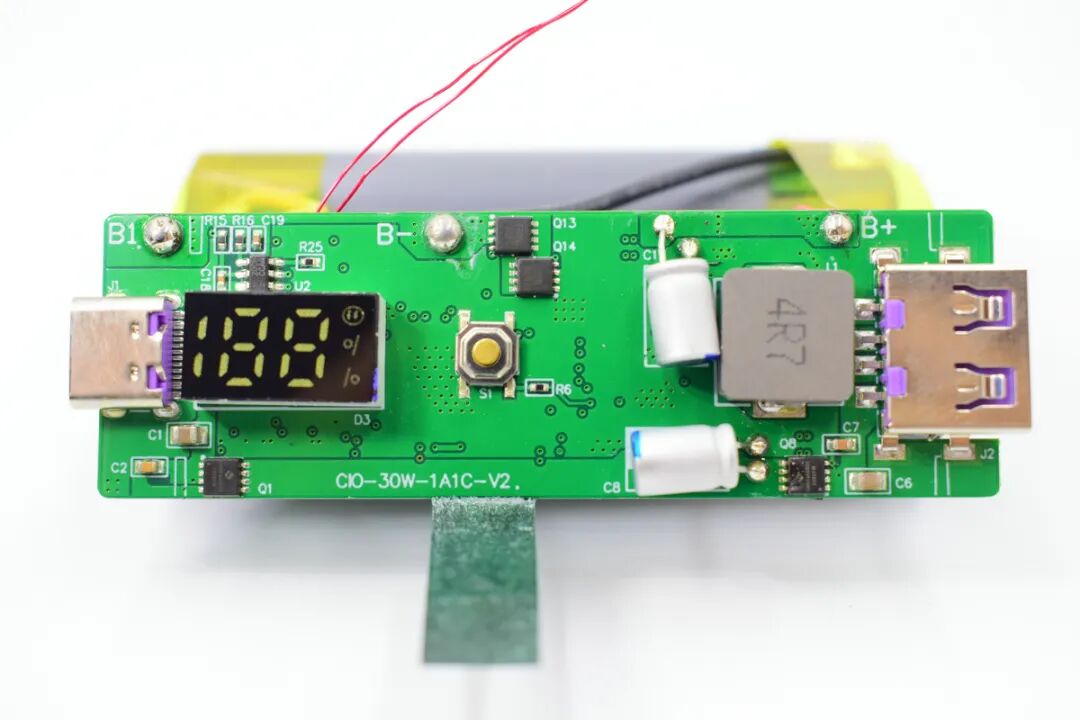

PCBA正面设有USB-C母座、LED数码管、电源按键、电感与滤波电容等元器件。
PCBA 板背面则设有移动电源主控芯片与功率管等器件。
主控芯片来自英集芯，型号IP5386。英集芯IP5386是一款集成快充协议的移动电源SoC，内置同步双向升降压系统与功率管驱动，集成PD3.0/PPS、QC2.0/QC3.0/QC3+、AFC、FCP、SCP等快充协议，输入输出功率最高可达45W吗，采用 QFN48 封装。
IP5386 可同时支持 USB-A x2，USB-C，Lightning接口，单独使用任何一个USB口都可以支持快充，同时使用两个及以上输出口时，只支持 5V 输入输出。得益于 IP5386 的高集成度与丰富功能，在应用时仅需极少的外围器件，只需一个电感实现双向升降压功能，有效减小整体方案的尺寸，降低 BOM 成本。
IP5386 支持2，3，4串联电池，同步开关升降压系统可提供最大 45W 的输入输出功率，轻载时自动进入休眠状态。提供高达8A充电电流，内置芯片温度、电池温度和输入电压控制环路，智能调节充电电流。
相关阅读：
一颗丝印为 4R7 的电感特写。
升降压开关管来自中微半导体，型号CMS040S030，配合主控内置的升降压系统进行电压变换，负责电池侧的充放电通断，旁边设有R005取样电阻用于电流检测。
USB-C 口的 VBUS 管特写，同样来自中微半导体，型号为 CMS040S030。
USB-A 口处同样有一颗相同型号的 VBUS 管。
锂电保护芯片来自是创芯微，型号CM1020-CC。此芯片为创芯微（iCM-Semi）的 2 串锂电池保护 IC，SOT23-6 封装，内部集成两节电芯电压检测、过流与短路检测和延时逻辑，不含功率管，由 1 脚 DO、2 脚 CO 驱动外置充放电 MOSFET，5 脚 VDD、4 脚 VC、6 脚 VSS 接两节电芯，3 脚 VM 经电阻接 P- 检测电流。
过充保护 4.280V（±25mV）、解除 4.080V，过放 2.900V（±80mV）、解除 3.100V，放电过流 0.200V、短路 1.000V、充电过流 −0.210V，延时为过充 1000ms、过放 128ms、过流 10ms、短路 250µs、充过流 8ms。工作电流 3.5µA、休眠 0.1µA，允许充 0V 电池，带充电器、负载检测。外围仅 330Ω 两颗、2kΩ 一颗、0.1µF 两只。
相关阅读：
丝印为 ET6200锂电保护管特写。

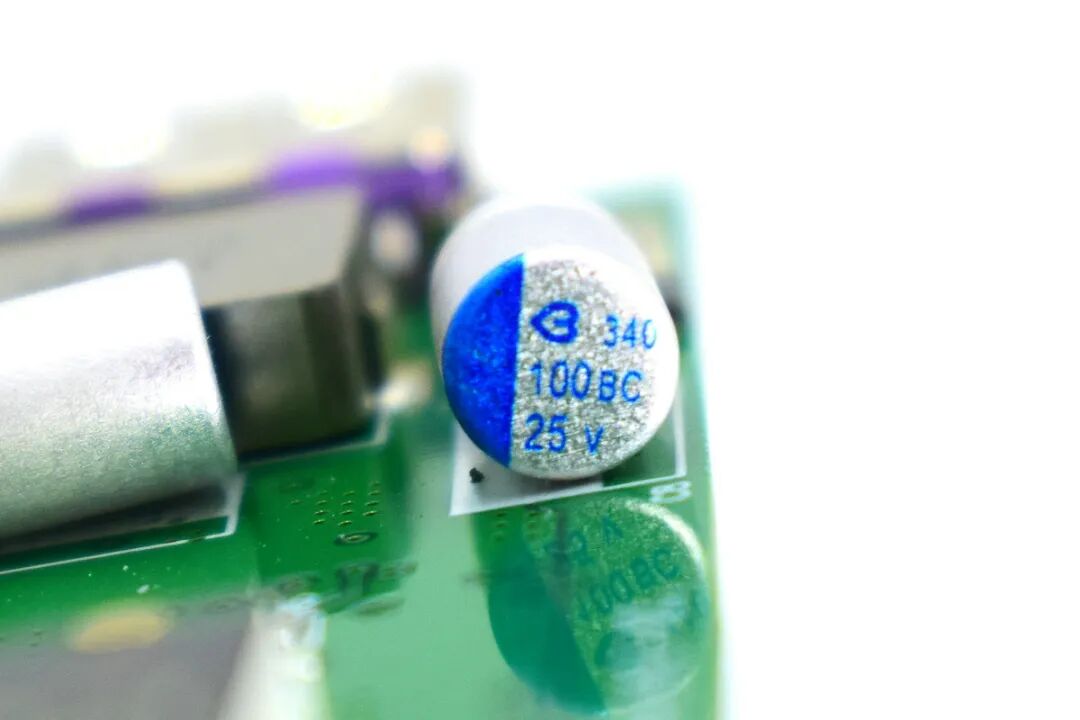

绿宝石BC系列 25V 100μF 的滤波电容特写。
另一颗绿宝石 BC 系列 25V 100μF 的滤波电容特写。
机身侧面电源按键开关特写。
USB-C 口旁的 188 LED 数显屏特写。
PCBA 板上的 USB-C 口母座特写。
USB-A 口母座特写。

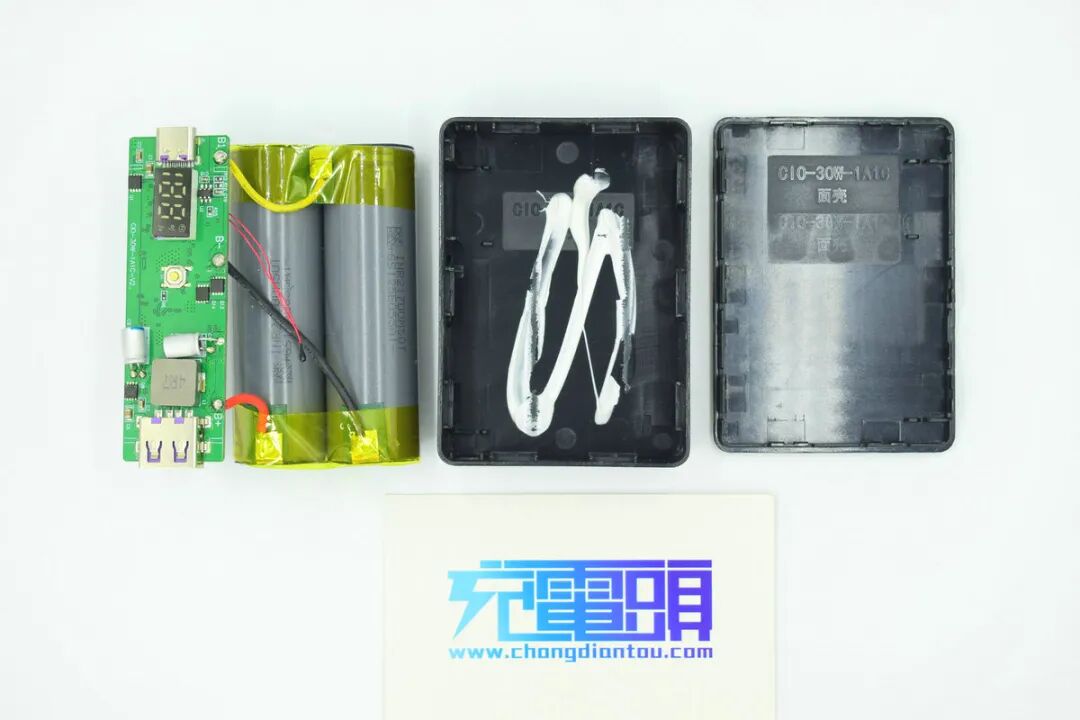

全部拆解完毕，最后来张全家福。
充电头网总结

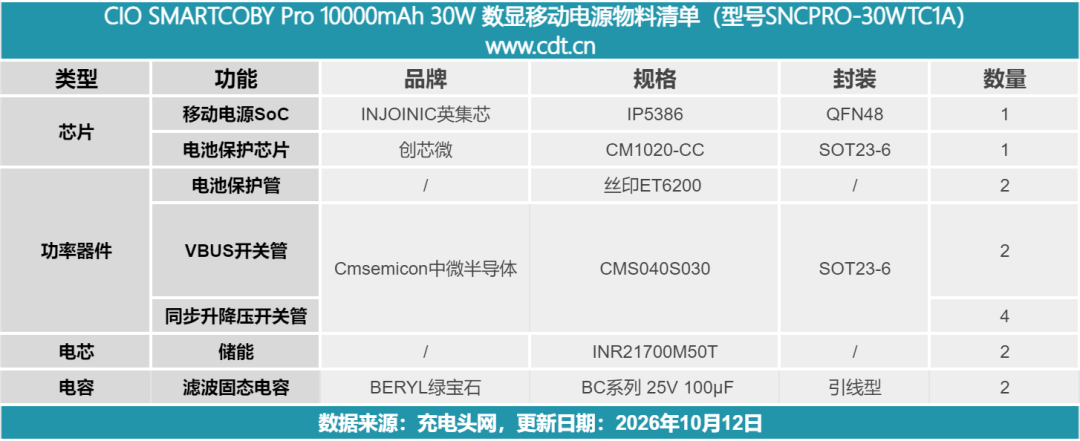

最后附上产品的物料清单，方便大家查阅。
CIO这款SMARTCOBY Pro移动电源机身方正小巧，重量约174g，支持30W PD快充与多协议输出，机身自带188式数显屏，可以直观清晰看到电量与快充状态，机身底部参数标注也很详细。
充电头网通过拆解发现，其内置两节LG INR21700M50T电芯并联组成10000mAh容量，配有青稞纸绝缘、端面泡棉缓冲与NTC热敏电阻测温；主控采用英集芯IP5386移动电源SoC，集成双向升降压与PD3.0/PPS、QC、SCP等多协议快充，搭配四颗中微半导CMS040S030升降压开关管与两颗同型号VBUS输出管。
锂电保护由丝印20CB的锂电保护芯片搭配两颗丝印ET6200的锂电保护管组成，输出滤波采用两颗BERYL绿宝石BC系列25V 100μF固态电容，国产芯片与国产电容在方案中占比较高。
面壳内侧涂有固定胶加固电芯，电芯的绝缘与缓冲设计到位，内部器件布局规整。综合来看，这款移动电源适合注重便携与快充体验的用户选购。
