粉丝寄来一台欧姆龙的工业读码器。这东西不是消费电子，是产线上用的固定式读码器，装在流水线边上，东西传过来，它自动读码，读完把数据吐给PLC。整机加线缆，黑色小方盒，一捆双色编织线。工业件都长这样，低调，耐造。

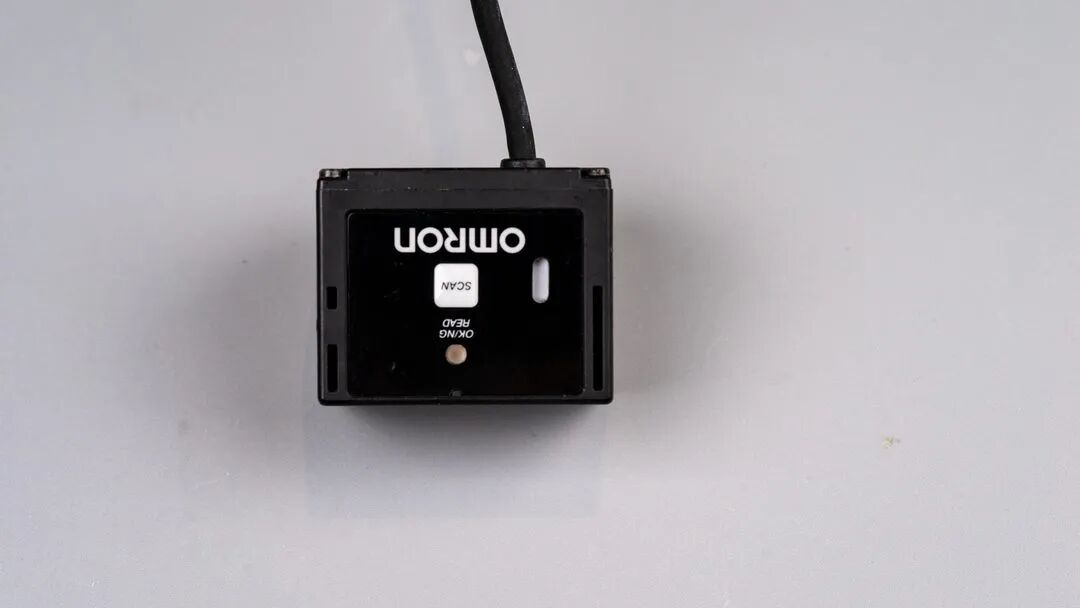

正面。黑色面板，OMRON的logo，中间一个白色按键，丝印SCAN，手按一下扫一次。
我凑近看，正面开窗里藏着镜头和照明，斜前方还裂了一道缝，就是粉丝说的那块透明盖板。
背面铭牌：V400-R2CF65，CODE READER，SN 003243，OMRON Corporation，Made In Japan。还有CE和韩国的KC认证。V400-R2是欧姆龙的固定式读码器系列，CF65指工作距离65毫米。

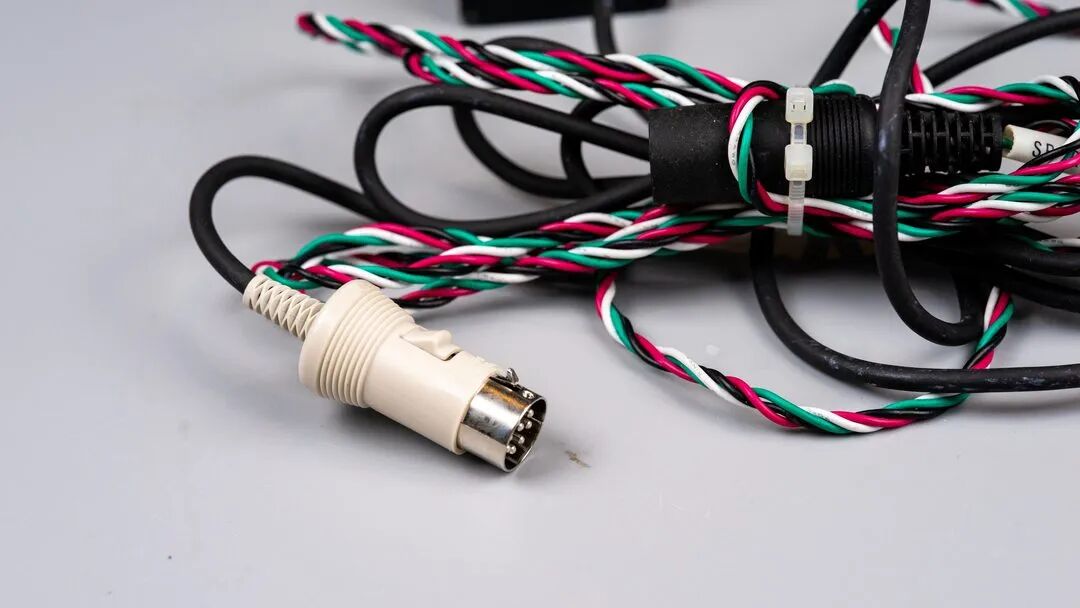

线缆末端是个白色圆形插头，八针的MINI-DIN，PS/2键盘那个造型。
八根针，RS-232C串口，接PLC或者工控机用的。工业设备还是用这套老伙计最稳。
开窗特写。大镜头带着紫红色镀膜，左边一块透明导光罩，一排照明灯位。那道裂纹横穿整个窗口，就在镜头正前方。这要是在产线上，读出来的码怕是要带裂缝。
后壳是螺丝固定的，注塑模具的成本算得很精。
里面两大件：一块绿色主板，一个金属壳的读码引擎模组。
引擎模组正面，金属屏蔽壳包得严严实实，金色FPC从引擎里引出来连接到了绿色主板。
从镜头这个视角看。
主板这一面，中间是白色轻触开关。
一颗韩国HYESUNG的SMHR32BT5H，可充电的纽扣电池，管掉电保存设置。

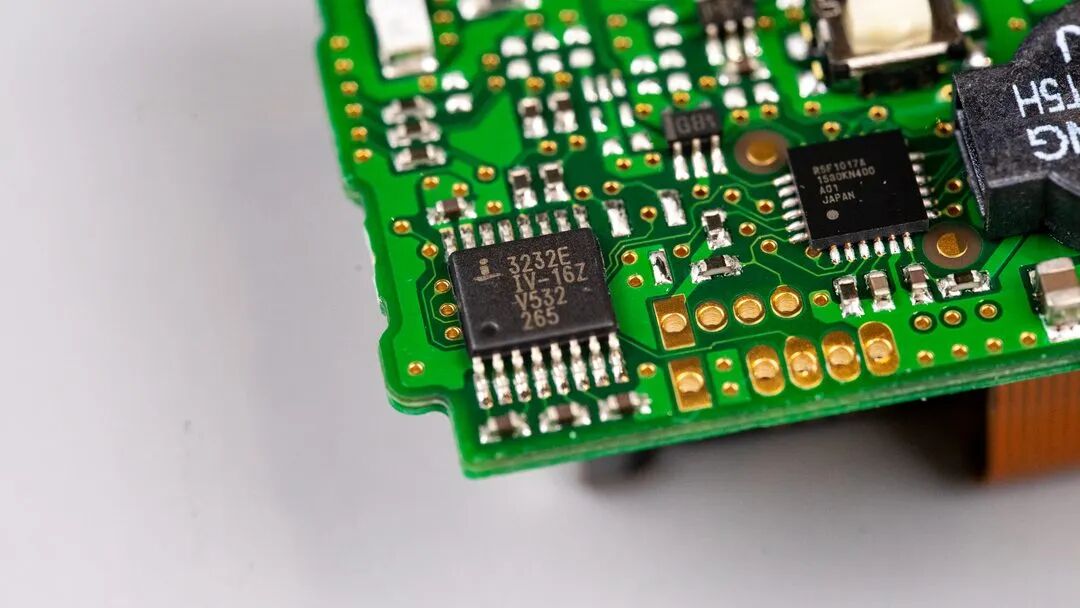

左边这颗丝印32332E，看丝印现在属于RENESAS(瑞萨)/IDT，型号ICL3232EIV-16Z-T，是一颗RS232芯片。位置在接口区，也对上了。
特写看主板的主控：瑞萨的R5F1017A，RL78系列的16位MCU，JAPAN制造。整台设备的通讯、按键、指示灯，都归它控制。
引擎的金色FPC另一头，这模块看着是真漂亮啊。
引擎和主板分家。主板小小一块，引擎模组反而占了大半个壳。读码器的主次之分，跟手机正好反过来。
绿色主板背面。
引擎内部，金色镜头座，光学件全在这个金属壳里。这就是整台设备真正值钱的部分。
看起来里面还有排线连接，有两层板，复杂度比我想的大很多。
镜头特写，旁边一块红色滤光片，滤掉环境杂光只留激光波段。
镜头模组和扫描模组分离，左边的是光学成像单元，右边负责扫描出线。
两块小板中间加了个透明的隔离板。
其实这两块黑色小板是一整个板子，这种叫软硬结合版。我之前拆解Sick家的激光测距模组，里面也大量使用了这种软硬结合板。
FIDELIX S212，FMS4B32LCH-60E1，KOREA。Fidelix是韩国的存储厂，这颗是NAND加SRAM的二合一MCP，引擎的代码和运行内存都在里面。另外注意看FPC排线，是从PCB夹层中间引出的，而不是表面。
另一块板，丝印MD13100，主控是瑞萨的R5F1017A，跟主板上那颗同型号。
翻面之后，两个小板子上器件很密集。
AT91SAM9G20B-CFU，这是来自 Atmel的ARM Cortex-A系列，ARM926EJ-S内核的MCU，规格最高的主频400MHz，性能很强劲啊，而且封装是TFBGA247的。不过这个芯片有点老，15年的物料了。
AT91SAM9G20周围滴了黑胶，这种黑胶和苹果手机主板上用的好像是一回事。
旁边一颗cFeon的SL160AL-70HIP，16Mbit的SPI NOR闪存，引擎固件就存在这个里面。cFeon是华邦旗下的品牌。
另一个小板子上除了FPC连接器还有电感什么的。
拿在手里就这么一点，两个板子中间通过橙色FFC连接，手指头都能捏住的小东西，撑起一台产线设备的眼睛。
接下来看光学模块，34针的FFC排线特写，丝印33、34标着针脚数。
光学端的正面，镜头、照明窗、还有那块红色滤光片，排布很紧凑。两个橙色的灯珠应该是发光的。
侧面再看一眼。
全家福：前壳、主板、引擎模组、光学端、导光罩、螺丝，摆开一桌。
现在说这次拆解最有意思的发现。这台读码器，壳是欧姆龙的，铭牌是欧姆龙的，日本制造。但是核心的读码引擎，主控是Atmel的ARM9，存储是韩国Fidelix的MCP，连主板丝印的编号习惯都不是欧姆龙家的。而日本公司做产品一般喜欢用松下索尼东芝瑞萨这些公司的物料。
其实这是因为欧姆龙2017年收购了美国的Microscan，这是一家老牌机器视觉和读码公司。V400-R系列整个就是从Microscan的产品线里过来的。所以你在这台日本产的欧姆龙里，看到一个美日韩物料都用的板子，一点都不奇怪。
