充电头网第4154篇拆解报告。
前言
近期南孚集团旗下传应推出了传应Air 5K双面磁吸新国标移动电源。
产品创新性地采用一面无线充、另一面也能吸的双面磁吸架构，在背面支持15W磁吸无线快充的基础上，正面独创隐藏式U形磁吸区，可随手吸附磁吸支架、磁吸自拍杆、磁吸卡包等配件，满足出街自拍、日常追剧、办公创作等多元场景需求。
外观设计方面，其采用坚固轻盈的5系铝合金，采用阳极氧化工艺并覆盖UV肤感涂层，配合贴合指节边弧设计，将机身厚度控制在约8.7mm、重量控制在约120g级别。
产品还内置通过针刺、挤压等5项安全测试的ATL电芯。同时产品连接电脑即可通过网页端实时查看电池健康度、温度及电芯信息，符合2026新国标要求，用户日常使用更安心。
另外，充电头网移动电源拆解报告已经突破了700款，产品时间线跨越2015-2026年。
相关阅读：
下面充电头网就带来这款产品的详细拆解，一起来看内部的设计用料。
产品外观
包装盒采用白底设计，正面印有樱桃暮配色的产品外观渲染图。

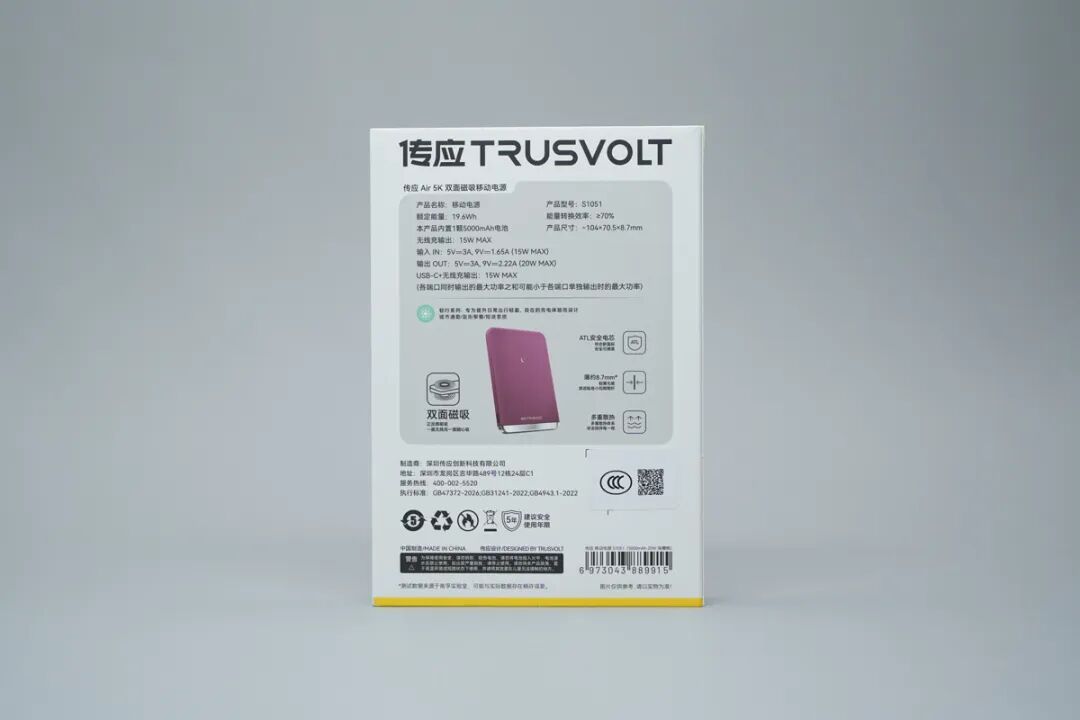

包装盒背面印有产品详细规格参数、核心卖点图标及厂商信息。
打开包装取出全部物品，内含传应双面磁吸移动电源本体、C to C短线以及产品使用说明书。

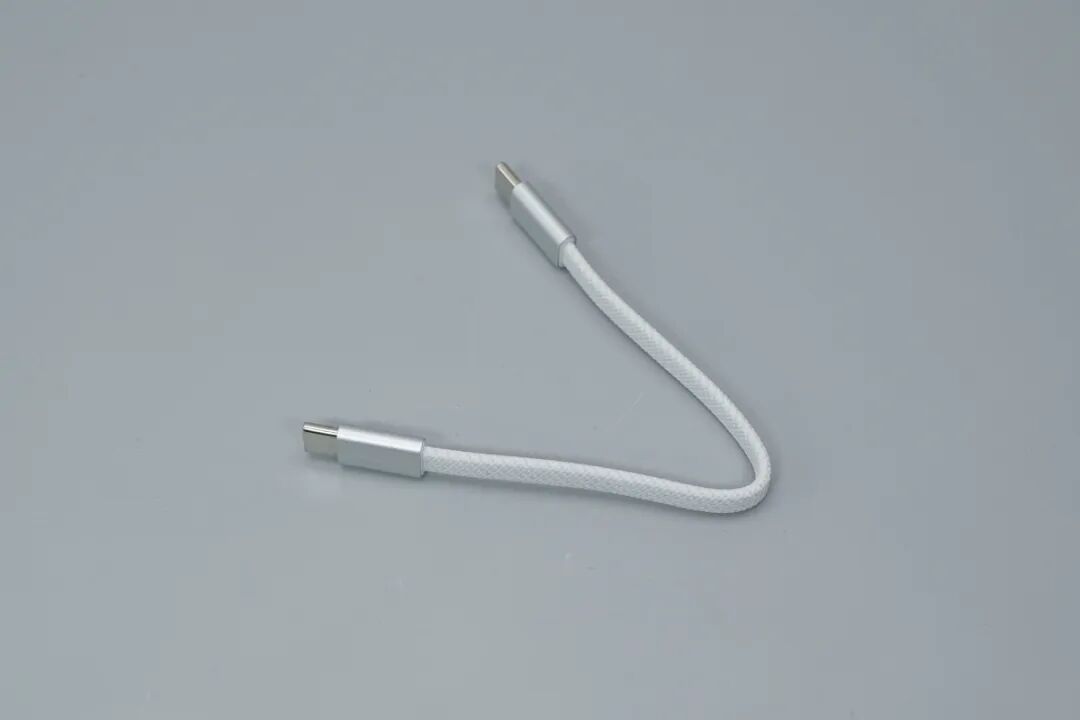

附带的USB-C to USB-C短线采用白色高密度编织材质耐磨抗拉扯。
数据线两端接头采用银色铝合金外壳，触感细腻，其中一端外壳正面镭雕有TRUSVOLT传应品牌Logo。
吸附在iPhone 17 Pro Max背面如图所示，移动电源采用樱桃暮配色，产品整体尺寸十分小巧。
机身正面设计简洁利落，中央位置印有独特的正面磁吸标识。

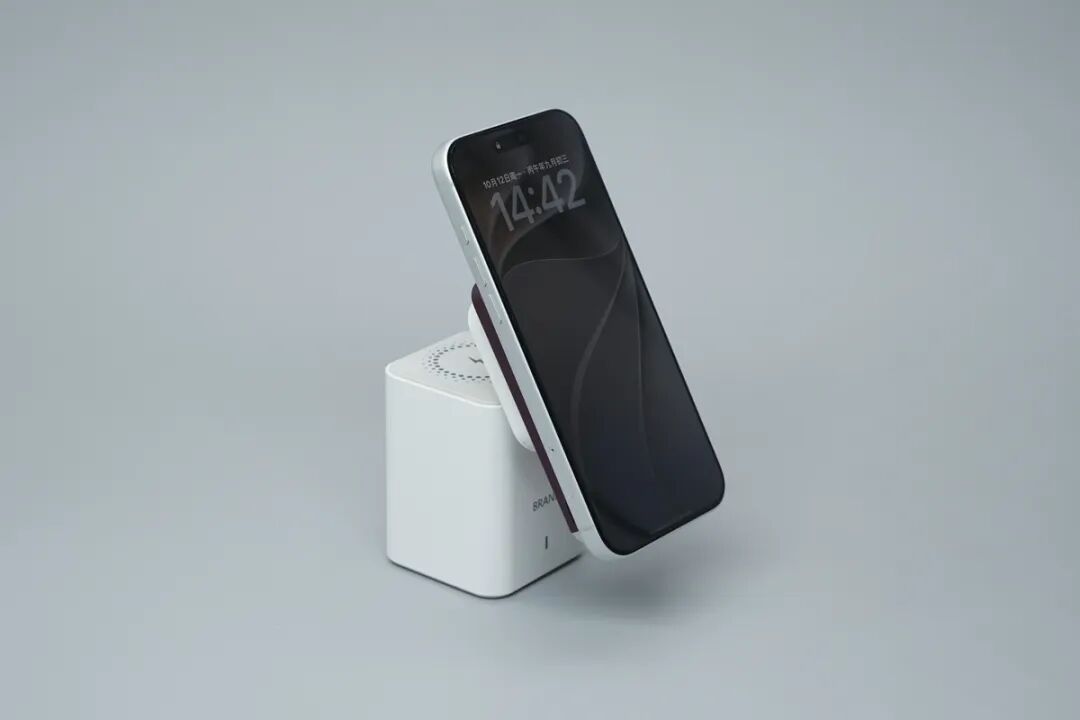

实测产品可吸附在磁吸配件上，这一双面磁吸设计使其在背面吸附手机进行无线充电的同时，正面还能同步吸附磁吸自拍杆或磁吸卡包等配件。
移动电源背面为无线充电面板，上方印有磁吸定位环与定位磁铁位，下方印有产品技术参数。
机身背面参数特写如下：
产品名称：移动电源
型号：S1051
额定能量：19.6Wh 本品内置1颗5000mAh电池
无线充输出：15WMax
输入：5V3A，9V1.65A（15W 最大Max）
输出：5V3A，9V2.22A（20W 最大Max）
总输出：15W 最大Max
制造商：深圳传应创新科技有限公司
执行标准：GB47372-2026；GB31241-2022；GB4943.1-2022
生产厂：惠州市海润创汇科技有限公司
建议安全使用年限：5年
编码/SN：HR67DDG9F-04T00301HATLD
生产日期：2026/09/15
产品通过了3C认证
机身一侧靠近底部处配备一个USB-C双向快充接口，采用醒目的黄色胶芯。

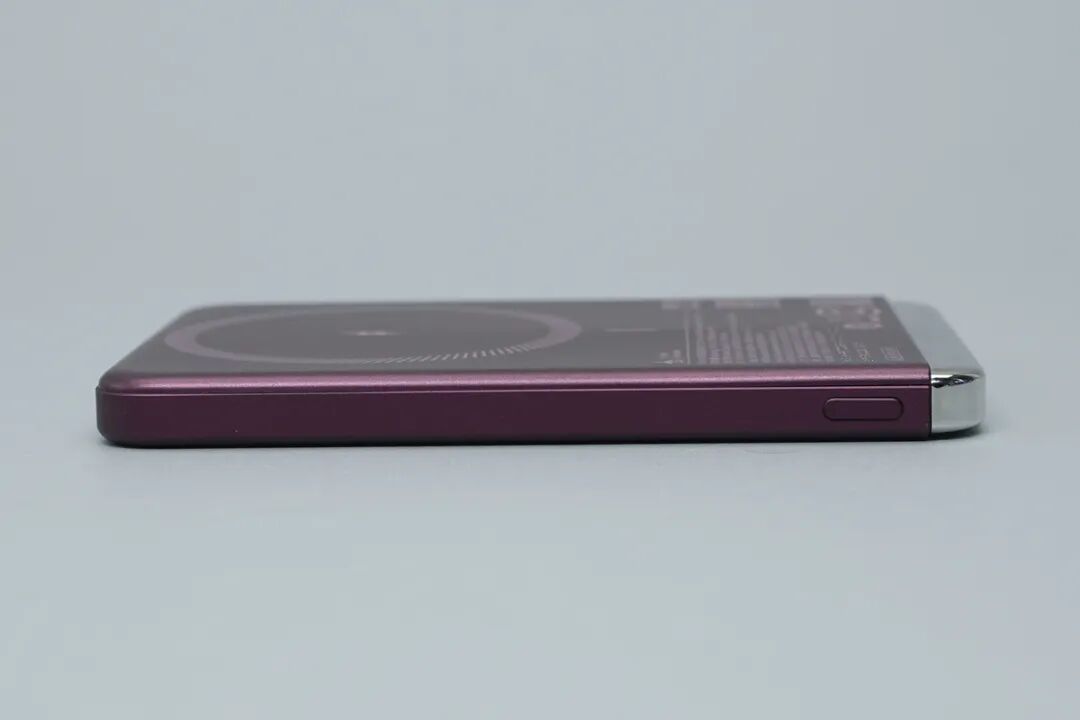

机身另一侧设有一枚与机身同色的跑道形电源按键。

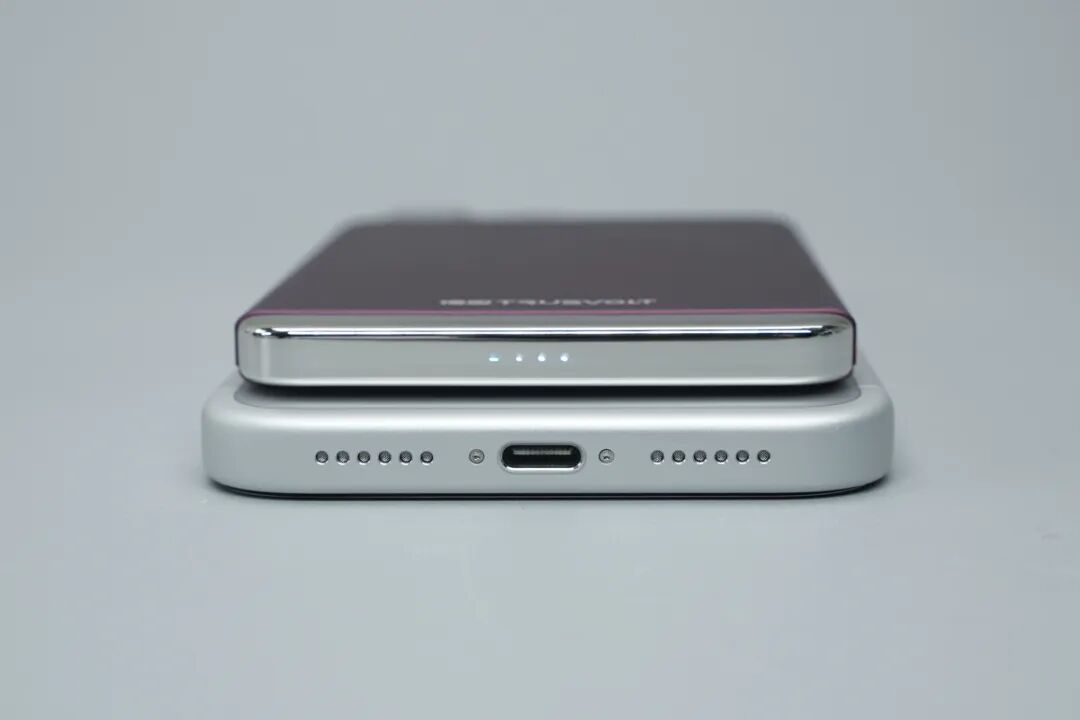

机身底部亮面银色装饰面板设有隐藏式LED电量指示灯。
将移动电源贴合在iPhone背面，手指捏住移动电源即可将手机提起，磁吸吸力强劲，日常使用不易脱落。
移动电源吸附于iPhone背部时不遮挡镜头。
吸附后可见移动电源宽度适中且不超出手机边框。
产品尺寸重量
使用游标卡尺实测移动电源机身长度约为104.11mm。
实测移动电源机身宽度约为70.41mm。

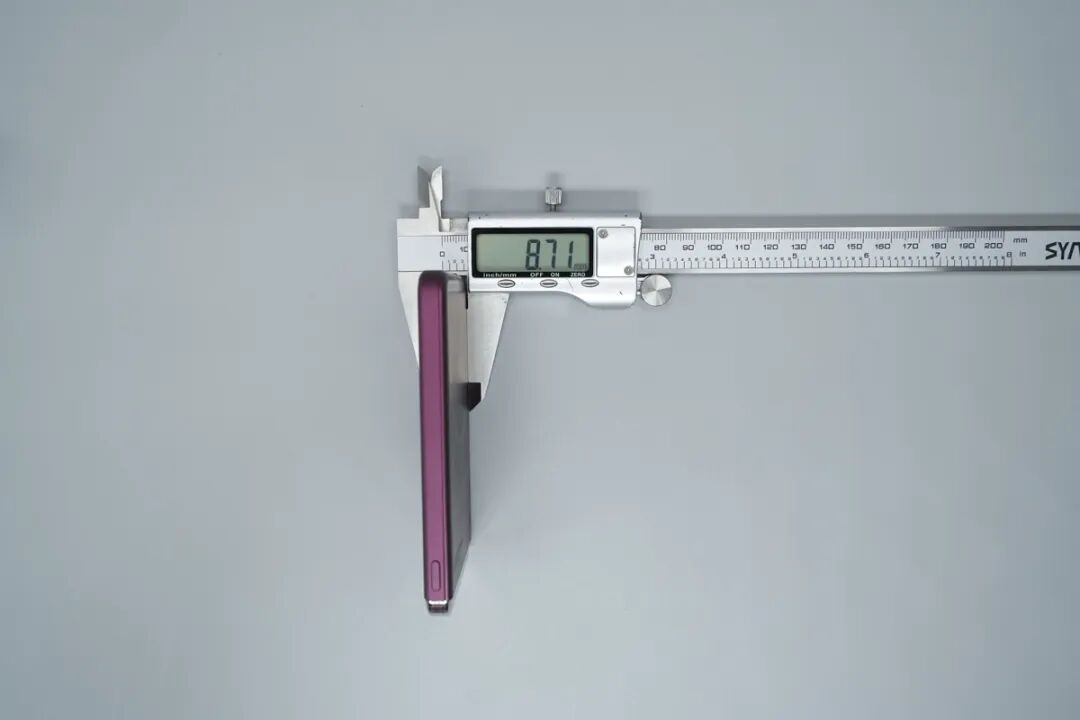

实测移动电源机身厚度约为8.71mm。

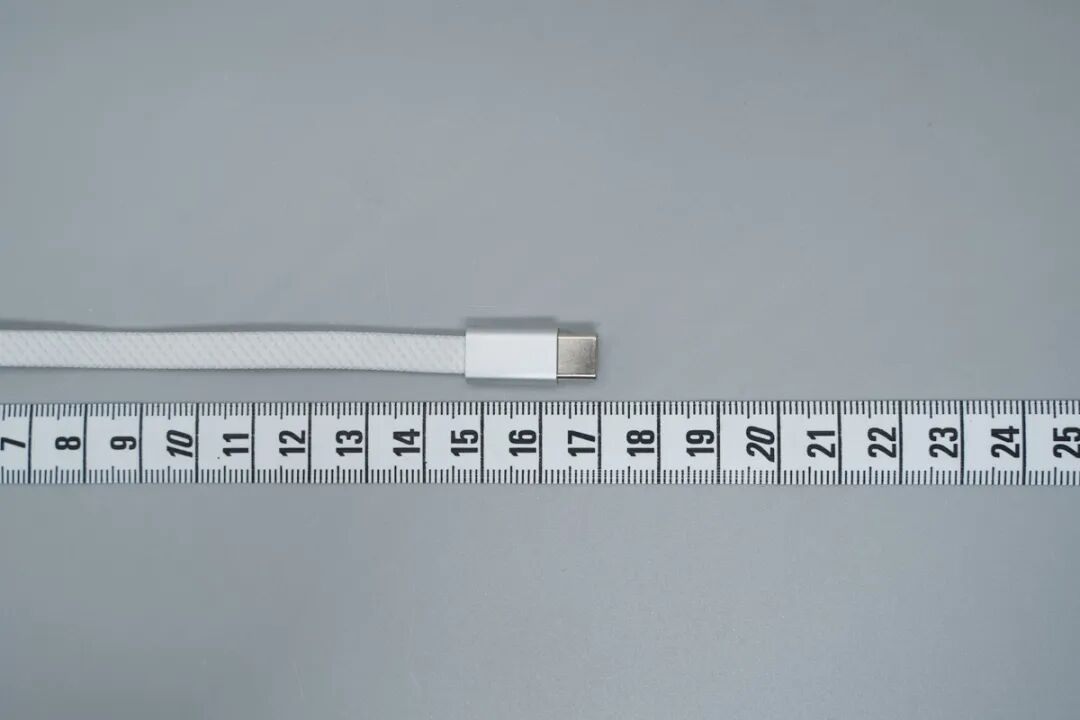

测得附赠的USB-C编织短线总长度约为17cm。
实测移动电源重量约为122.8g。
将移动电源放置在掌心中，大小如图所示。
网页信息查询
该产品支持智能数据交互功能。使用附带的USB-C数据线将移动电源连接至笔记本电脑，打开传应移动电源智能管理系统网页，即可实时读取充电宝内部运行状态与电芯信息。
网页可显示产品型号、当前电量为、电池健康度、电芯实时温度为、累计充放电次数，电池组电压、电流、当前功率等。
页面下方还可显示单节电池电压、电池厂商、电池序列号及异常状态监控等。
产品快充协议测试
实测产品USB-C接口支持QC3+、FCP、AFC、PD3.0、DCP、Apple 2.4A快充协议。
相关阅读：
读取USB-C接口PDO，测得支持5V3A及9V2.22A两档固定电压档位。
相关阅读：
看完了产品外观、尺寸、产品智能信息查询以及快充兼容性后，下文正式开始拆解。
产品拆解
沿接缝撬开背面的无线充电面板，面板内侧设有加强结构，内部电芯及PCBA模块表面覆盖有大面积导热铜箔与石墨散热贴纸。
无线充电发射线圈特写，采用多股利兹线紧密绕制而成，固定在黑色隔磁片表面，引出线处粘贴有高温胶带绝缘固定。
将内部组件依次分离。
电芯正面贴有黑色泡棉胶进行缓冲保护。

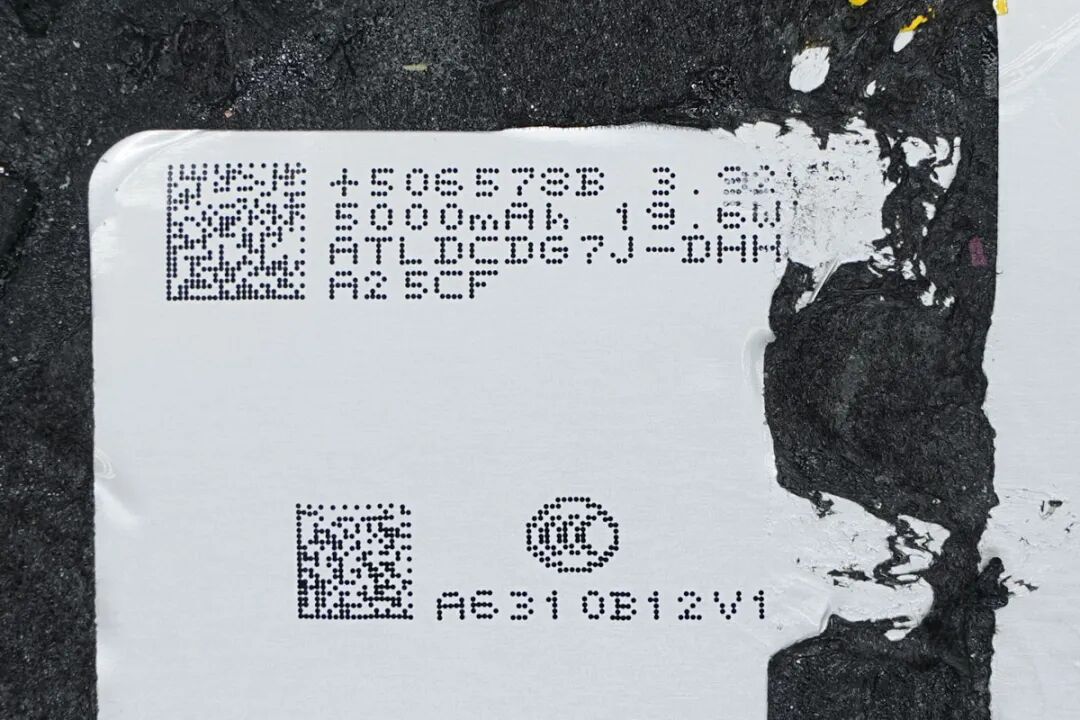

产品内置电芯来自ATL新能源科技，电芯型号为506578B，标称电压3.92V，标称容量5000mAh，额定能量19.6Wh。
PCBA模块正面一览，左侧设有USB-C母座、锂电保护芯片、锂电保护管、VBUS管、无线充主控MCU、无线充功率级、滤波电容等。右侧则设有移动电源主控SoC芯片、电感以及电源按键等。顶部还设有LED指示灯。

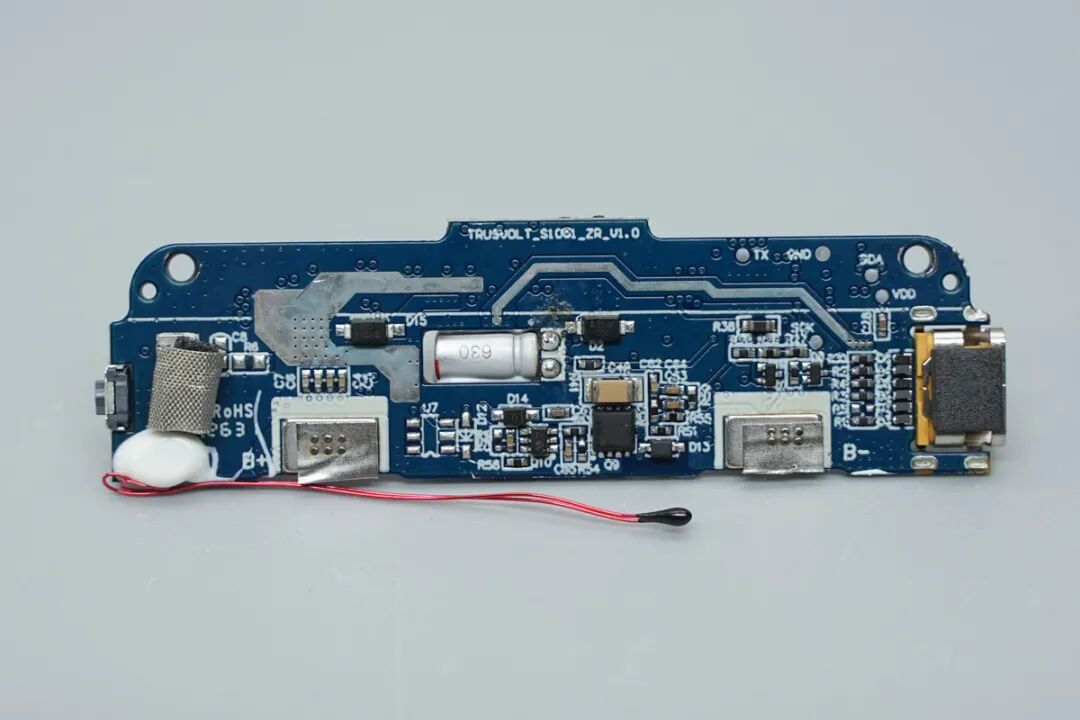

PCBA模块背面设有电池正负极焊盘、无线充谐振电容切换MOS管及NTC热敏电阻。
移动电源主控芯片来自iSmartWare智融科技，型号SW6236，这是一款A+A+C+C四口多协议移动电源SOC。
相关阅读：
芯片内部集成5A高效率开关充电，内置22.5W高效同步升压输出，效率高达95.73%，此外待机功耗非常低，小于40μA@3.7V。
支持四口任意口快充，两个C口支持双向输入输出。同时支持PPS/PD/SCP/FCP/QC/AFC/PE/BC1.2等多种主流快充协议，适配市面大多数设备快充需求。
智融科技SW6236支持3.6V/3.65V磷酸铁锂电池和4.2V/4.3V/4.35V/4.4V/4.5V三元锂电池，具有I²C接口可设置充电电流、输出端电压和输出端限流。
还支持智能插入识别，支持小电流模式和无线充模式，并且无线充模式下还支持快充边充边放。
SW6236内置库仑计实现精准电量测量和内置12位ADC提供高分辨率的模拟数字转换，支持3-5颗LED电量显示。
该芯片还支持188带快充指示数码管及无线充图标数码管，使用户能够轻松了解设备的性能和状态。此外具备OVP/OCP/UVP/OTP/CTP以及NTC温度保护等多重保护功能，可靠性有保证。
两颗VBUS管丝印8205A。
这款产品内置的平面电感产品来自JSZC纪松中创，料号JSEL720D-2R2M。
该产品标称感量为2.2 uH，容差 ±20%。直流电阻9.8 mΩ，该产品支持大电流应用，其饱和电流最大可达17.5A，而额定电流最高为14.5A。
在材料结构上，该产品采用了扁平漆包线绕制、复合磁粉配方，并得益于独特的生产工艺，同等测试条件下，在实现低损耗的同时，大幅增强了电流承载能力，使其能够轻松满足新国标移动电源对于温度控制的硬性指标。
纪松中创JSEL720D-2R2M资料如图所示。
一颗丝印FAAH芯片。
一颗丝印LQAX芯片。
一颗MCU来自Generalplus凌通科技，型号为GPM8F1016VK，采用QFN32封装，用于无线充电主控同时兼实现新国标移动电源智能管理。
一颗无线充功率级来自SCT芯洲科技，型号为SCT63142。芯片内部集成了四管全桥功率MOS、栅极驱动器以及5V和3.3V双路LDO，采用QFN19封装。
无线充谐振电容切换开关管来自Vergiga威兆，型号VS3622DE，双NMOS，导阻为10mΩ，耐压30V，电流35A，采用PDFN3333封装。
威兆VS3622DE的资料如上。

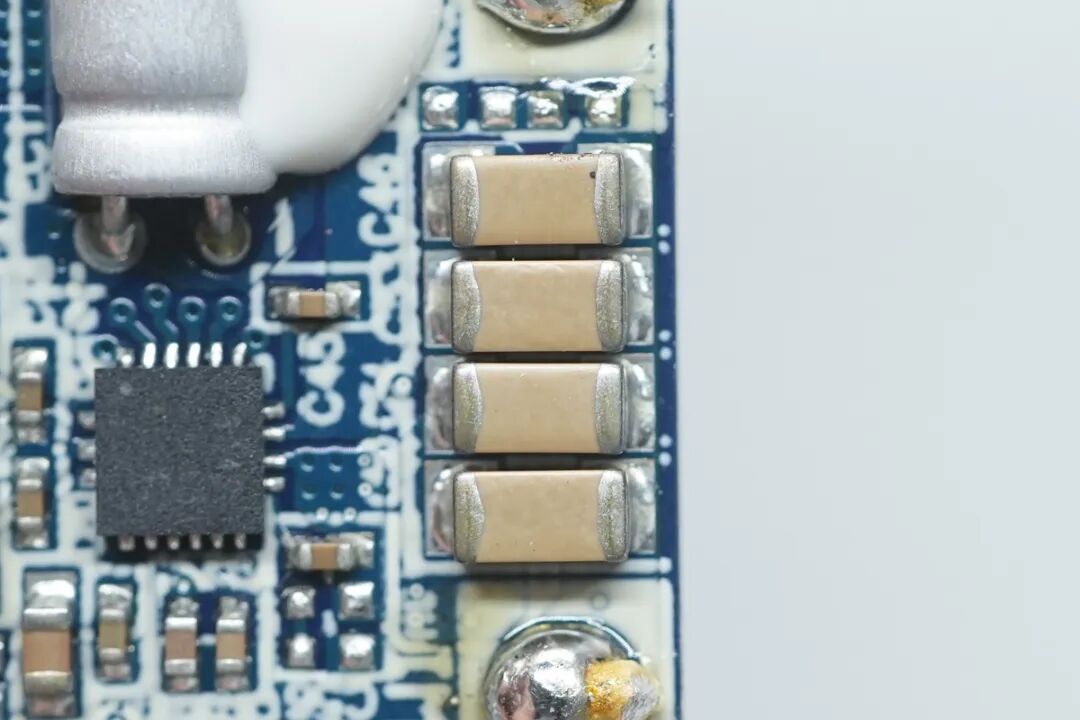

四颗并联的无线充电谐振电容特写。
产品内置的两颗iCM创芯微CM100E-HDQN是一款支持外接检流电阻的单节锂电保护芯片，采用DFN6封装。
相关阅读：
该芯片内部集成了高精度电压检测电路和延迟电路，通过实时监测电池电压与回路电流，驱动外部充放电控制 MOSFET，为单节锂电池提供过充电、过放电、充放电过流以及负载短路等全方位安全保护。
CM100E-HDQN具备极高的检测精度与低功耗特性。其过充电保护电压为 4.425V（精度 ±20mV），过放电保护电压为 2.800V（精度 ±50mV），充放电过流检测精度均达 ±1.0mV。
同时，芯片支持充电器与负载检测、过充自恢复以及 0V 电池禁充功能，正常工作电流典型值仅 2.2μA，过放电状态下更是低至 0.5μA，外围电路极其精简。

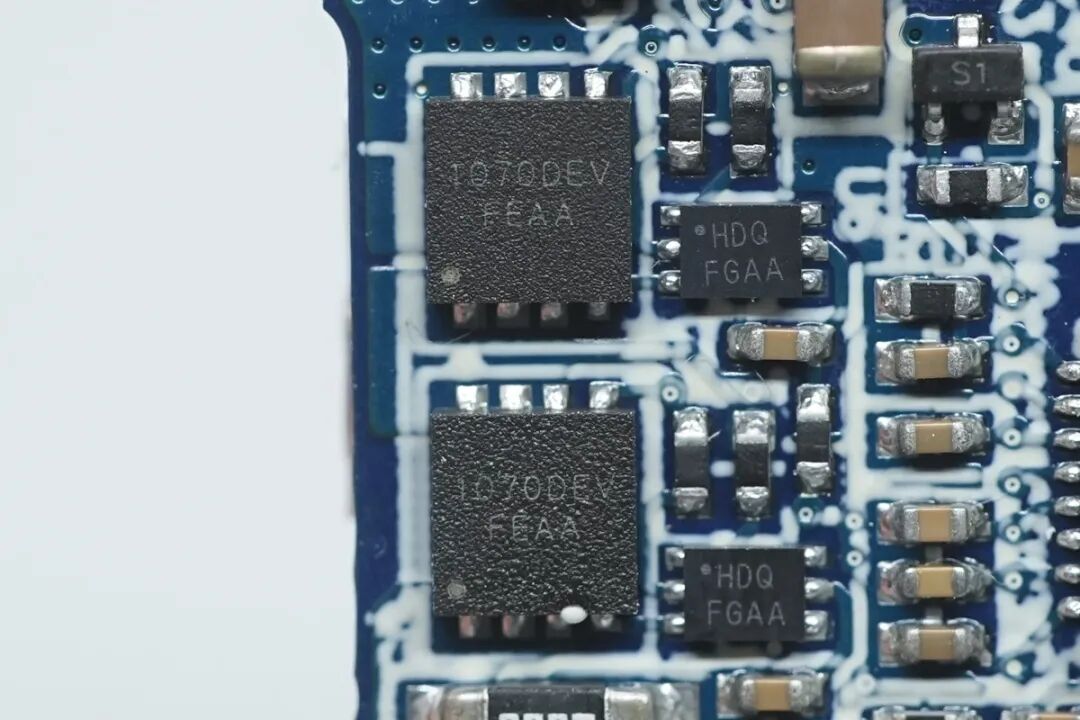

两颗锂电保护管同样来自创芯微，型号为CMT1070DEV，双NMOS，耐压16V，导阻2.3mΩ，采用DFN3*3封装。

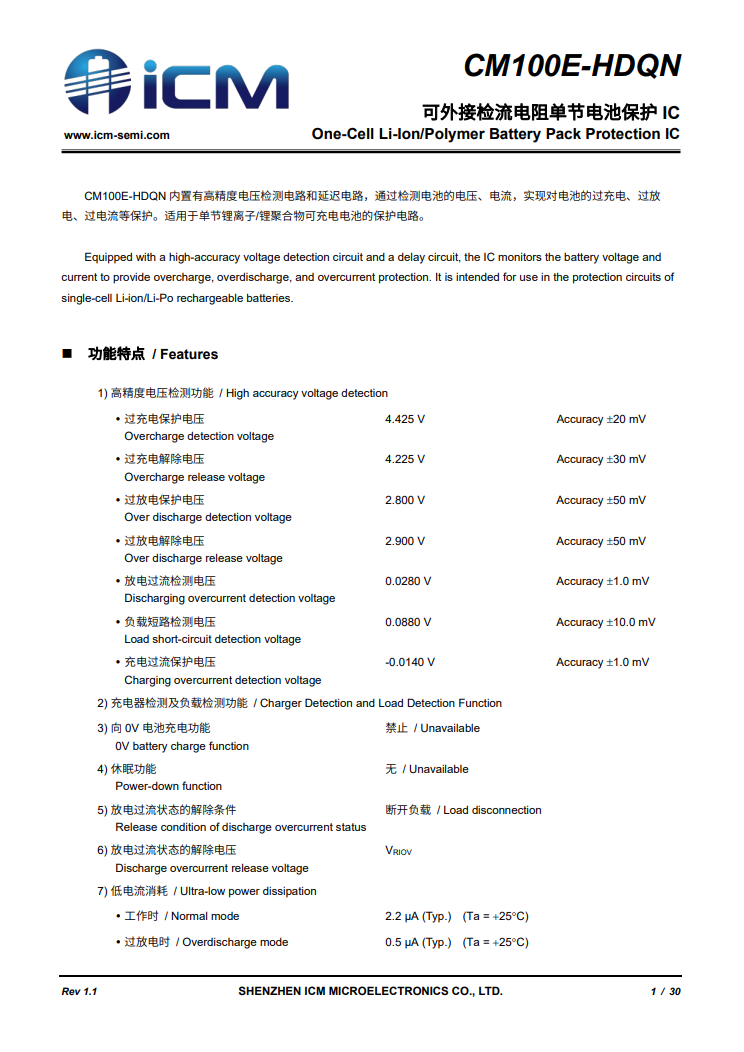

创芯微CMT1070DEV资料如图所示。

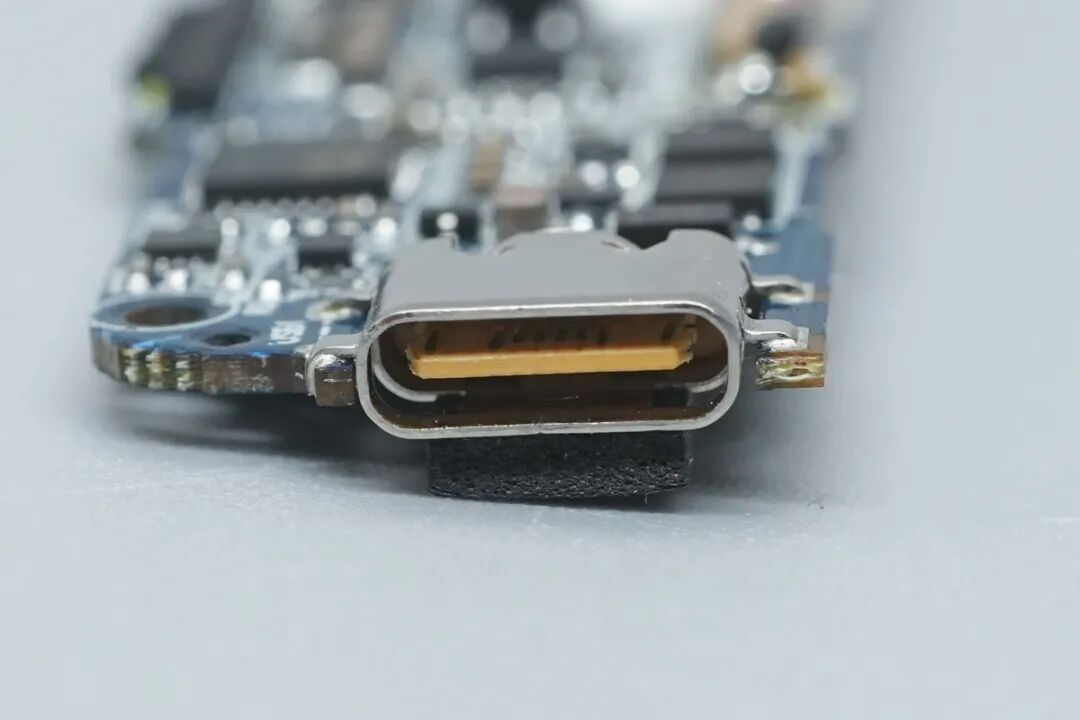

USB-C接口母座特写，内置黄色胶芯。

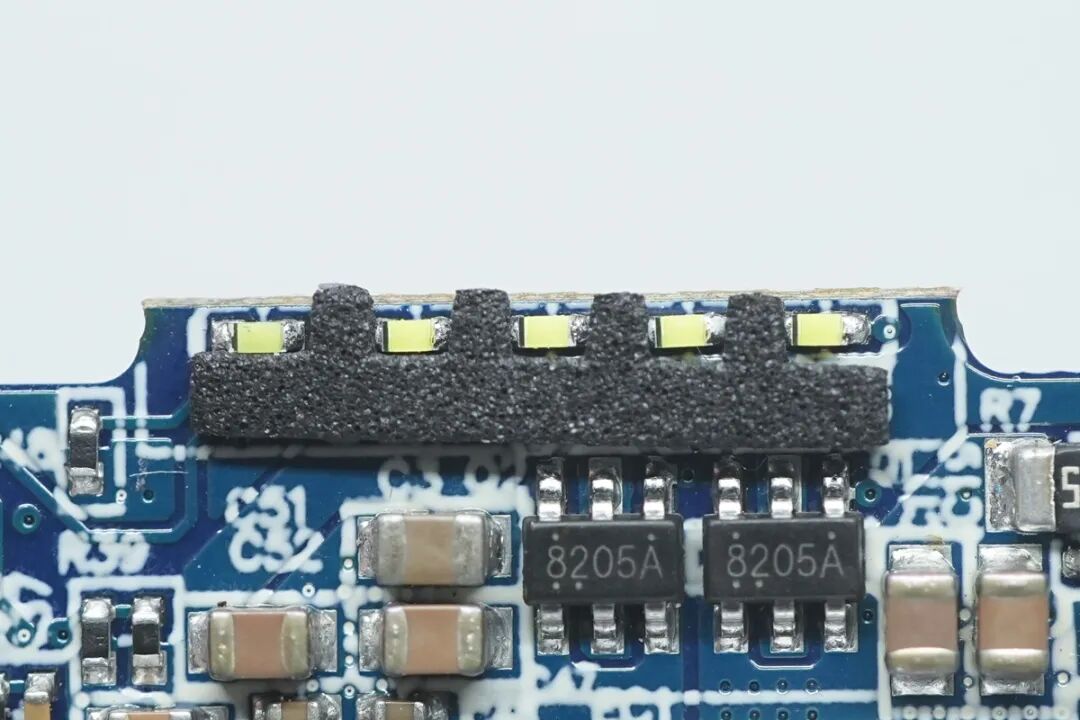

五颗LED指示灯特写，覆盖泡棉防止串光。
机身侧面的电源按键特写。
用于实时监测电芯温度的NTC热敏电阻特写。
全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
传应这款Air 5K双面磁吸新国标移动电源采用5系铝合金外壳，表面经阳极氧化与UV肤感涂层处理，底部搭配亮面银色装饰面板并隐藏式设有LED电量指示灯。产品支持15W无线充电以及最大20W有线快充输出能力。
充电头网通过拆解了解到，产品内置一颗来自ATL电芯，容量为5000mAh，电池保护电路采用两颗创芯微CM100E-HDQN保护芯片搭配CMT1070DEV锂电保护管方案，并配备NTC热敏电阻实时监测电芯温度。
PCBA模块有线充放电部分采用智融科技SW6236移动电源SoC芯片，搭配纪松中创JSEL720D-2R2M平面电感进行升压转换，输出端配有两颗丝印8205A的VBUS开关管。
无线充电及新国标智能交互部分采用凌通科技GPM8F1016VK MCU进行控制，搭配芯洲科技SCT63142全桥功率级芯片以及威兆半导体VS3622DE谐振电容切换MOS。
内部结构上，电芯正面贴有黑色泡棉缓冲保护，无线充面板内侧设有加强筋，电芯与PCBA模块表面覆盖大面积导热铜箔与石墨散热贴纸辅助散热，电感与滤波电容等元件均打胶加固，整体内部结构紧凑，做工扎实。
