充电头网第4152篇拆解报告。
前言
随着移动电源新国标的正式落地，消费级移动电源行业迎来了从电芯安全标准、多维温控到智能溯源管理的全方位升级。
相关阅读：
小米作为移动电源新国标起草单位，将旗舰手机同源的金沙江硅碳负极电池技术引入移动电源，并率先围绕新国标规范推出了全新一代小米金沙江充电宝超薄磁吸5000 27W。
相关阅读：
这款产品内置高能量密度的金沙江电芯，在容纳5000mAh充沛电量的同时，将一体成型铝合金机身厚度压缩至6.75mm，整机标称重量约105g，实现了无感充电体验。
小米这款充电宝支持最高27W有线快充与20W Max磁吸无线快充，广泛兼容PD、PPS、QC及小米快充等主流协议，完美契合小米与iPhone等磁吸机型边充边用。
该产品通过了新国标电芯测试，支持智能管理查询功能，用户可通过网页查询设备状态、异常记录、电池温度、电芯编码、生产日期与电压数据等全生命周期信息。
目前充电头网已经累计拆解超40款小米充电宝，时间线横跨2015-2026年。
相关阅读：
下面充电头网就带来这款产品的详细拆解，一起来看看内部的设计和用料如何。
产品外观
包装盒采用简约纯色设计，正面顶部印有产品名称、小米品牌Logo与外观渲染图，底部左右两侧分别印有可上飞机与新国标标识。
包装盒背面印有产品详细规格参数、执行标准等，详细参数到后续实物环节再介绍。
拆开包装，内含小米金沙江充电宝本体、一根USB-C to USB-C短线以及产品使用说明书。
附赠的USB-C to USB-C数据线采用白色高密度编织设计，柔韧耐磨，两端端子采用喷砂阳极氧化铝合金外壳搭配磁吸设计，避免缠绕。
充电宝采用高强度一体成型铝合金外壳，表面辅以精细喷砂工艺处理，呈现细腻的银白色磨砂金属质感，握持舒适清爽且不易沾染指纹。
机身背面无线充电面板与铝合金中框交界处采用CNC高光亮边倒角点缀，面板上方印有无线充电定位磁铁标识，下方印有产品详细规格参数。
机身背面底部铭牌参数特写如下：
产品名称：移动电源
型号：WPB0525S
额定容量：5V3Ah 9V1.4Ah 11V1.1Ah
电池类型：锂离子电池
额定能量：18.38Wh（3.79V 4850mAh）
输入参数：USB-C（IN）：5V3A 9V2.5A
输出参数：USB-C（OUT）：5V3A 9V3A 11V2.45A
无线输出：5W/7.5W/10W/15W/20W
有线无线同时输出：15W
制造商：小米通讯技术有限公司
生产厂：东莞市奥海科技股份有限公司
执行标准：GB 47372-2026/GB 4943.1-2022/GB 31241-2022
建议安全使用年限为5年
生产日期：2026.09.21
产品通过了国家3C认证
侧面看产品非常纤薄。
侧面设有一颗无线充电状态指示灯，使用时会亮起。
机身底部依次设有电源按键、USB-C双向快充接口以及四颗LED电量指示灯孔。
按下电源按键，四颗LED指示灯亮起白光，用于直观反馈剩余电量。
将充电宝吸附于iPhone 18 Pro Max背部，顶部边缘与手机后置摄像头模组留有充足安全间距，不遮挡镜头。
充电宝吸附后下沿与手机底部弧度对齐，充电宝的USB-C接口与手机USB-C接口处于同一中轴线上。
单手提起充电宝本体，可见其牢牢吸附手机机身，磁力强劲。
产品尺寸重量
使用游标卡尺实测移动电源机身长度约为101.03mm。
使用游标卡尺实测移动电源机身宽度为71.54mm。
使用游标卡尺实测移动电源机身厚度为6.75mm。
实测附赠的短线长度约为14cm。

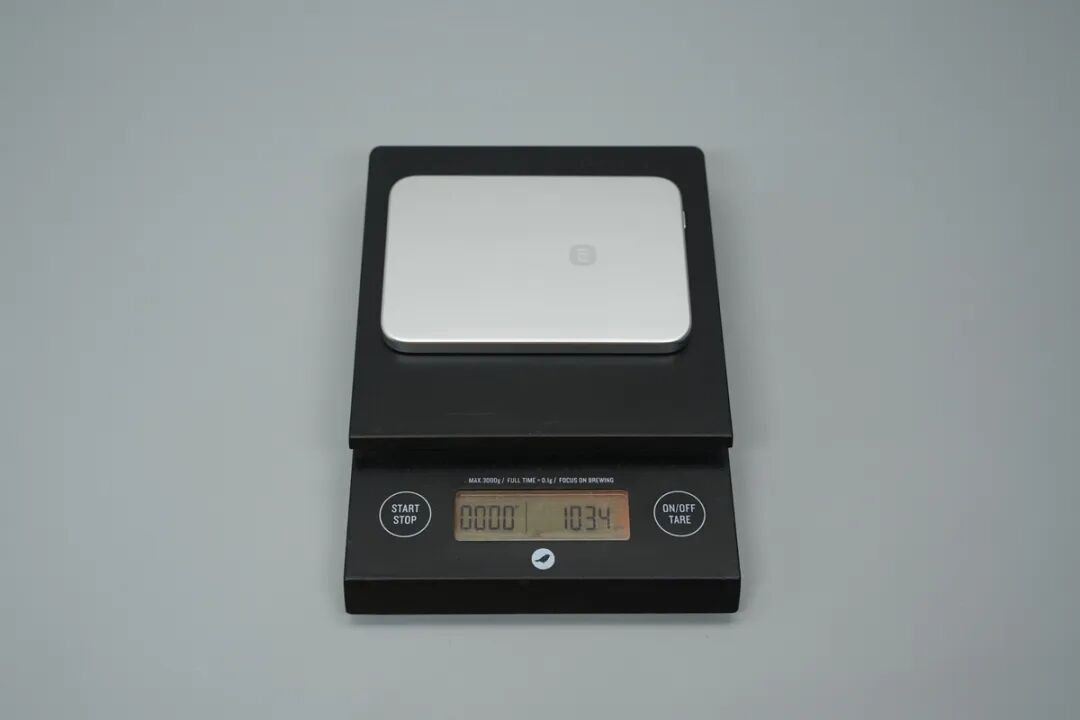

将移动电源放在电子秤上，实测整机重量约为103.4g。
将充电宝拿在成年男性掌心，大小如图所示。
产品快充协议测试
使用POWER-Z KM003C测得USB-C接口支持QC3.0、FCP、SCP、AFC、PD3.0/PPS、QC4+、DCP及Apple 2.4A充电协议。
相关阅读：
PDO报文显示，USB-C接口具备5.00V 3.00A、9.00V 3.00A两组固定电压档位，以及5.00-11.00V 2.45A一组PPS电压档位，并支持小米澎湃秒充。
相关阅读：
实测使用附赠数据线为iPhone有线充电，POWER-Z KM003C显示当前充电电压为8.94V，充电电流为2.98A，充电功率达26.61W。
相关阅读：
看完了产品的外观、尺寸与快充兼容性测试，下面进入拆解环节。
产品拆解
沿白色磁吸盖板与铝合金壳体的接缝处撬开前盖，可见无线充面板通过一条FPC柔性排线与无线充线圈利兹线与内部PCBA模块相连。
断开BTB并断开无线充线圈引线后将盖板分离。左侧白色盖板内侧嵌有无线充电模组，表面覆盖一整张大面积黑色石墨烯散热片用于均热降温。右侧铝合金壳体内部上方固定有绿色PCBA模块，下方为电芯。
用于检测手机吸附状态的FPC排线特写。
拧下固定螺丝，将PCBA模块与电芯组件从铝合金壳体中整体取出。壳体内部电池仓设有两条缓冲双面胶，顶部PCBA对应位置粘贴有青稞纸、导热硅胶垫及缓冲泡棉。
将电芯与PCBA模块分离。
产品内置的电芯来自ATL新能源科技，型号为436678N，标称电压3.79V，额定容量4850mAh，额定能量18.39Wh。
PCBA模块正面一览，左侧设有降压电感、电源按键、两颗同步降压管以及VBUS管。中间设有USB-C母座与固态滤波电容。右侧设有四颗LED电量指示灯，下方左右两端为电芯取电镍片。
PCBA模块背面左侧设有BTB连接器母座、无线充电线圈焊点、无线充谐振电容切换开关管、无线充发射芯片、鉴权芯片、晶振及触摸感应芯片；中部设有MCU、锂电保护芯片，右侧设有移动电源快充主控SoC芯片。
产品的移动电源SoC采用了SOUTHCHIP南芯科技的SC2017A，采用QFN44封装，内部集成了降压控制器与MCU。
相关阅读：
该芯片通过内置USB PD基带物理层、Type-C检测、VBUS放电路径、VCONN供电以及丰富的系统保护电路，大幅精简外围元器件数量并优化BOM成本。
在应用端，SC2017A主要面向多口移动电源、车载充电器以及电动工具等市场，为高压快充设备提供高效、稳定的单芯片解决方案。
在协议兼容与系统配置方面，SC2017A配备了两组独立的CC引脚与DP/DM引脚，不仅支持标准USB PD协议及Vconn供电，还广泛兼容BC1.2、UFCS及多种主流私有快充协议。
其内部MCU子系统采用32位ARM Cortex-M0内核，内置128KB Flash与8KB SRAM，具备强大的可编程能力。此外，该芯片集成了高精度11位ADC与VDAC，支持包含过流、过压、短路及过温等在内的多重完善保护机制。
两颗降压MOS丝印为03301。
一颗降压电感。
VBUS管特写，丝印为048K030A。
一颗丝印为AFAF6Z1的锂电保护芯片。
一颗丝印7001的器件。
一颗锂电保护管丝印060N030A。
无线充电发射芯片来自CPS易冲半导体，型号为WB8128，这是一款高度集成的30W Qi 无线功率发射主控芯片，支持Qi2.2、MPP 及 Samsung 快充协议，输入电压范围 3.3V 到 24V。
相关阅读：
该芯片内部集成32bit MCU、32KB MTP 存储、PWM 驱动及 FSK PHY 调制/解调，能够高效控制无线发射线圈，实现稳定功率输出。
该芯片提供 2× I²C 主/从、2× UART 及多路 GPIO，内置 16 通道 12-bit ADC，可采集电压、电流与温度信号，同时具备FOD外来物体检测、过压/过流/过温保护等安全机制。
WB8128采用QFN31封装，支持 -40~105°C 宽温工作，满足 RoHS 和无卤素要求，是高集成、高可靠性的中高功率无线充设计解决方案。
一颗晶振，用于为无线充发射芯片生成时钟信号。
鉴权芯片采用来自CPS易冲半导体的CPS1010，这是一款面向Qi认证应用的无线充电协议加密芯片。
相关阅读：
该芯片集成 SHA256 加密引擎、ECC 签名以及真随机数密钥生成功能，可为无线充电设备提供身份鉴权与安全认证支持，采用DFN8封装。
易冲半导体的CPS1010的资料如上。
两颗无线充谐振电容切换开关管丝印020K100A。
三颗无线充谐振NPO电容。
一颗触摸感应芯片来自HYNITRON海栎创，型号为HK51BS，采用SOT23-6封装，用于检测手机磁吸贴合状态以实现自动唤醒无线快充。
一颗MCU来自WCH沁恒微，为CH32X035系列MCU，内置最高48MHz运行频率的青稞V4C RISC-V内核、20KB SRAM、62KB Flash以及USB控制器与PHY，采用QFN20封装。用于USB HID通信及信息查询交互。
一颗滤波电容规格为25V 68μF。
无线充电状态LED指示灯特写。
四颗白色LED电量指示灯特写。

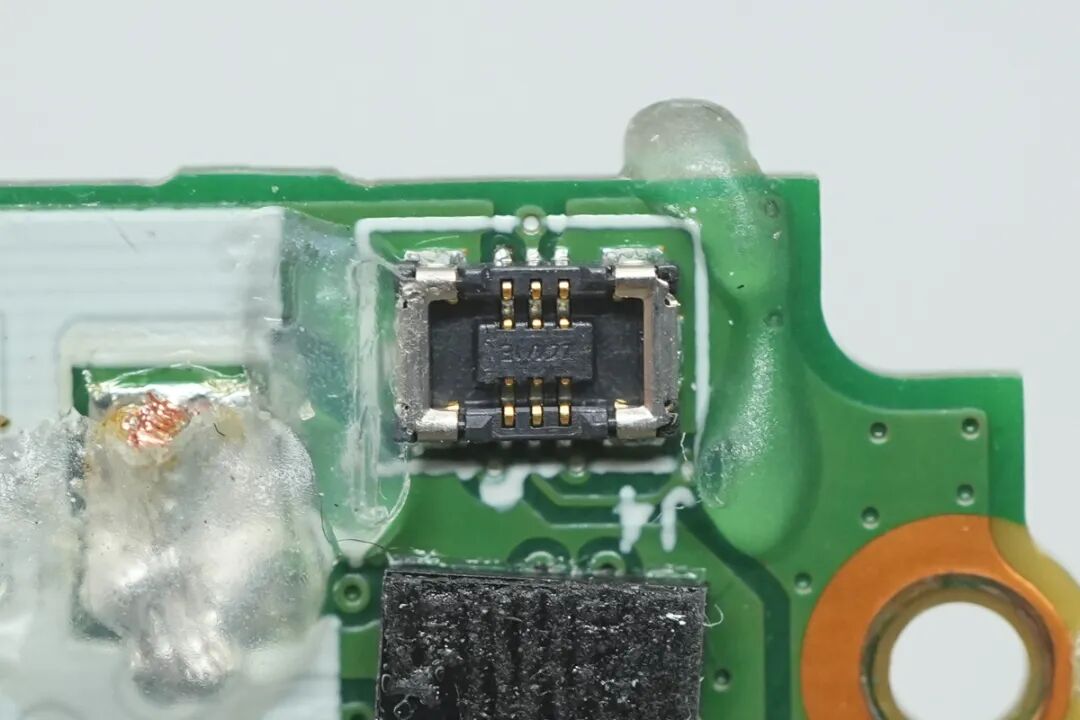

用于连接前盖触摸状态检测的FPC排线的BTB母座特写。
侧面的电源按键特写。
USB-C母座特写，采用黑色胶芯。
全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
小米新国标金沙江超薄磁吸5000 27W充电宝做到了实测6.75mm的超薄厚度与103.4g的重量，磁吸贴合手机时不挡镜头、握持轻盈。同时产品还支持智能信息查询，让移动电源安全透明可溯源。
充电头网通过拆解了解到，这款充电宝内置ATL电芯，配备锂电保护电路确保安全。移动电源SoC采用南芯科技SC2017A，搭配沁恒微CH32X035 MCU负责USB通信，打通了内部数据与网页端之间的交互。
无线充电部分采用易冲半导体WB8128发射主控搭配CPS1010加密鉴权芯片，并设有海栎创HK51BS触摸芯片实现贴合自动唤醒。
内部结构设计上，磁环电感、固态电容与USB-C母座均采用PCB沉板安装以压缩厚度，产品内部覆盖大面积石墨烯导热材料，整体空间利用率高、用料扎实，非常适合iPhone用户选购。
