近日，小米通过移动电源新国标的自带线充电宝20000 22.5W新款已正式上市，到手价149元。
作为小米首款新国标移动电源，这款产品在延续实用型产品定位的同时，重点围绕电芯安全、整机保护和智能管理进行了全方位升级。
相关阅读：
新品延续了小米一贯的极简沉稳设计风格。外壳提供浅灰色和深灰色两款配色，兼顾质感与耐用性。
该产品最大的设计亮点在于配备了一根自带的USB-C快充线，收纳时还能作为提环使用，日常使用更方便，免去了外出额外携带线材之忧。
安全防护是这款新品的核心卖点。小米作为3C新国标移动电源的起草单位之一，这也促使其同步推动旗下产品在安全性、规范性上走在行业前列。
相关阅读：
据官方描述，其搭载的电芯在通过针刺、挤压、高温热箱、过充等严苛极限测试时均能做到不起火、不爆炸。
同时，该产品在历经300次充放电老化循环后依然不析锂，让用户用电无忧。整机还具备充电过压、过流、充放电温度、端口短路及误操作等多项保护，进一步提升了异常使用状态下的安全性。
在快充协议方面，该产品能够广泛兼容PD3.0、PPS、QC3.0、FCP、SCP、AFC等多种主流快充协议，最高支持22.5W单口输出。兼容市面多数手机、平板等设备的快充。
在智能交互方面，该产品支持有线连接电脑查询电池信息、充电过程信息以及异常充电记录，日常使用更安心。
接下来，充电头网就为大家带来这款充电宝的详细拆解。
产品开箱
包装盒正面延续了小米一贯的极简白色设计风格，相较于前段时间拆解过的旧款而言，右下角多了新国标标识，彰显首批通过移动电源新国标的身份。
包装盒背面上半部分大面积留白，下半部分详细印有各项产品参数、制造商信息等。
充电宝整体采用浅蓝色的PC+ABS阻燃材质外壳，表面经过细腻的磨砂工艺处理，手感温润且不易沾染指纹，整体风格偏沉稳。
机身正面中心位置印有小米品牌Logo，极具辨识度。
接口上方清晰地印有参数铭文：OUT1/OUT2/OUT3均支持5V3A、9V2.23A、10V2.25A、12V1.67A输出，最高22.5W MAX。同时可见两个USB接口均为黑色胶芯。

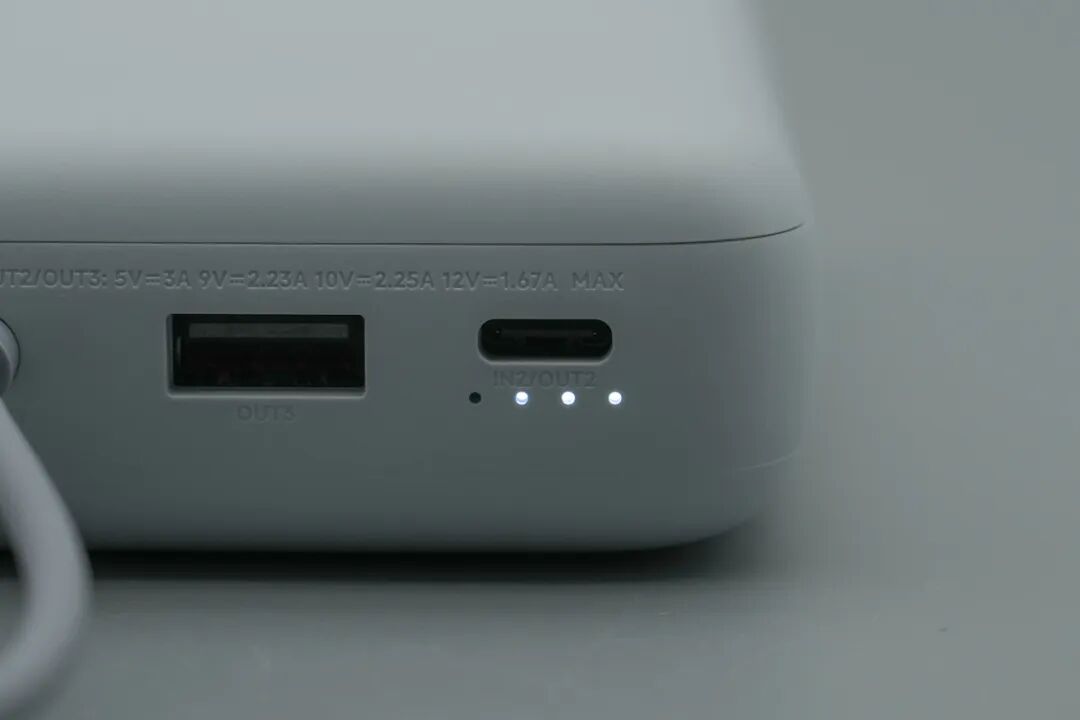

在USB-C接口下方设有四颗LED电量指示灯，点亮后呈现柔和的白光，方便用户随时掌握剩余电量。
自带的USB-C快充线端子巧妙收纳在侧边的专属卡槽，日常携带时可以作为提环使用。
产品背面的铭牌参数特写：
产品名称：小米充电宝 自带线20000 22.5W
产品型号：PB2021
电池类型：锂离子电池
额定容量：11000mAh (5V 3A)
额定能量：74Wh (3.7V 20000mAh)
输入：
USB-C 自带线 (IN1)： 5V3A，9V2.5A
USB-C 接口 (IN2)： 5V3A， 9V2.5A
输出：
单口最大输出功率： 22.5W MAX
多口同时输出： 5V3A
各接口单口输出规格：
USB-C 自带线 (OUT1)： 5V 3A, 9V 2.23A, 10V 2.25A, 12V 1.67A MAX
USB-C 接口 (OUT2)： 5V 3A, 9V 2.23A, 10V 2.25A, 12V 1.67A MAX
USB-A 接口 (OUT3)： 5V 3A, 9V 2.23A, 10V 2.25A, 12V 1.67A MAX
生产厂： 昆山宣创电子有限公司
制造商：小米通讯技术有限公司
建议安全使用年限： 5年
产地： 中国制造
生产日期： 2026.07.15
产品通过了3C移动电源新国标认证
机身侧面设有一枚腰圆形的电源按键，按键与壳体表面保持微凹的设计，防止在包内发生误触。
机身的另一侧则是自带线的收纳槽，线材收纳卡紧后十分牢固，不易脱落。
机身底部边缘经过圆润的倒角过渡处理，没有印制任何参数丝印，整体十分简洁。
尺寸重量测试
使用游标卡尺测得机身长度约为127.71mm。
测得机身宽度约为72.99mm。

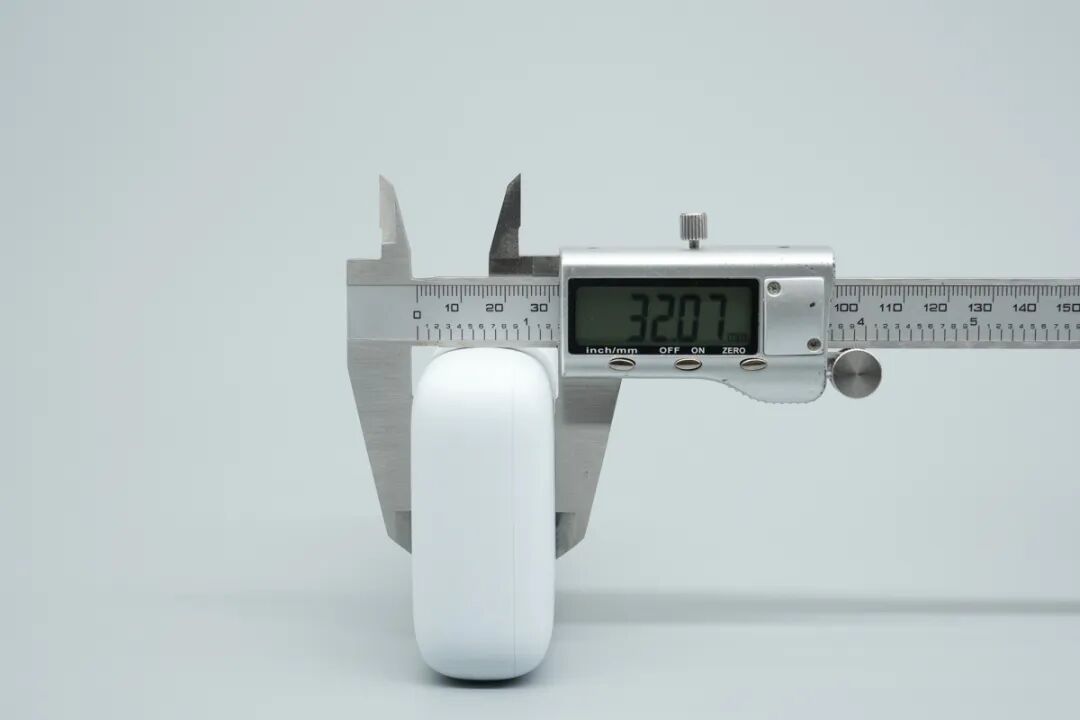

测得机身厚度约为32.07mm。
将产品放置在电子秤上，测得其整体重量约为360.1g。

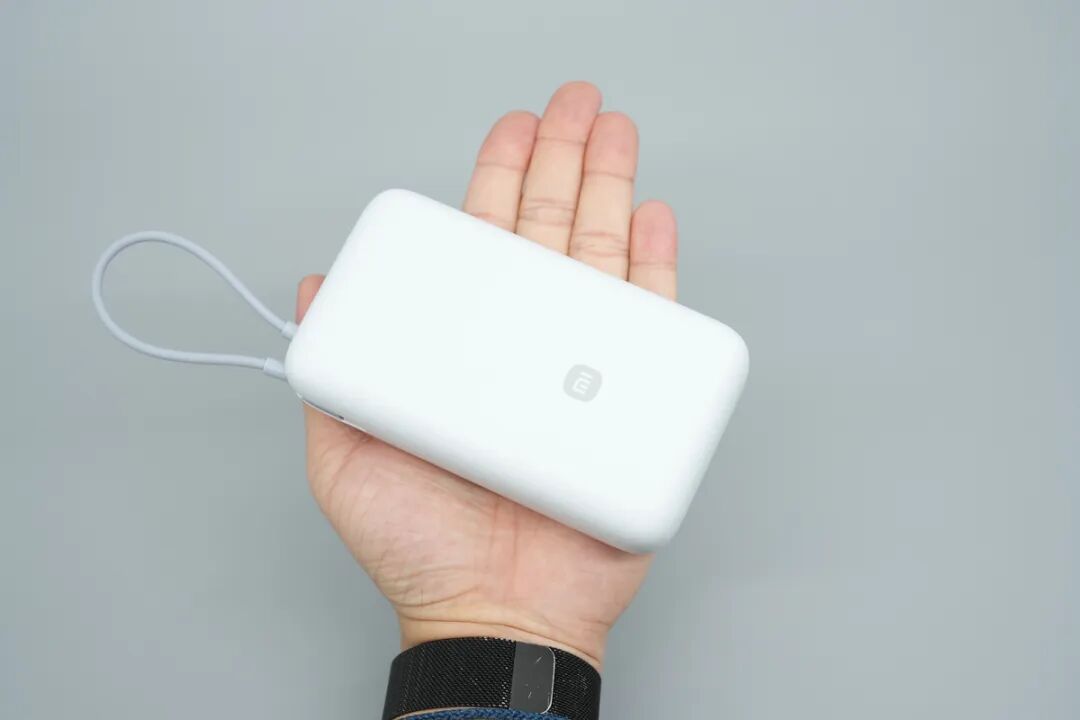

将产品放置于成年男性掌心，大小如图所示。
快充协议测试
使用POWER-Z KM003C测试产品USB-C自带线，显示支持PD3.0/PPS、QC4以及DCP快充协议。
相关阅读：
产品USB-C自带线PDO报文显示，具备5V3A、9V2.23A、12V1.67A三组固定电压档位，以及5.00-11.00V 2.25A的一组PPS电压档位。
相关阅读：

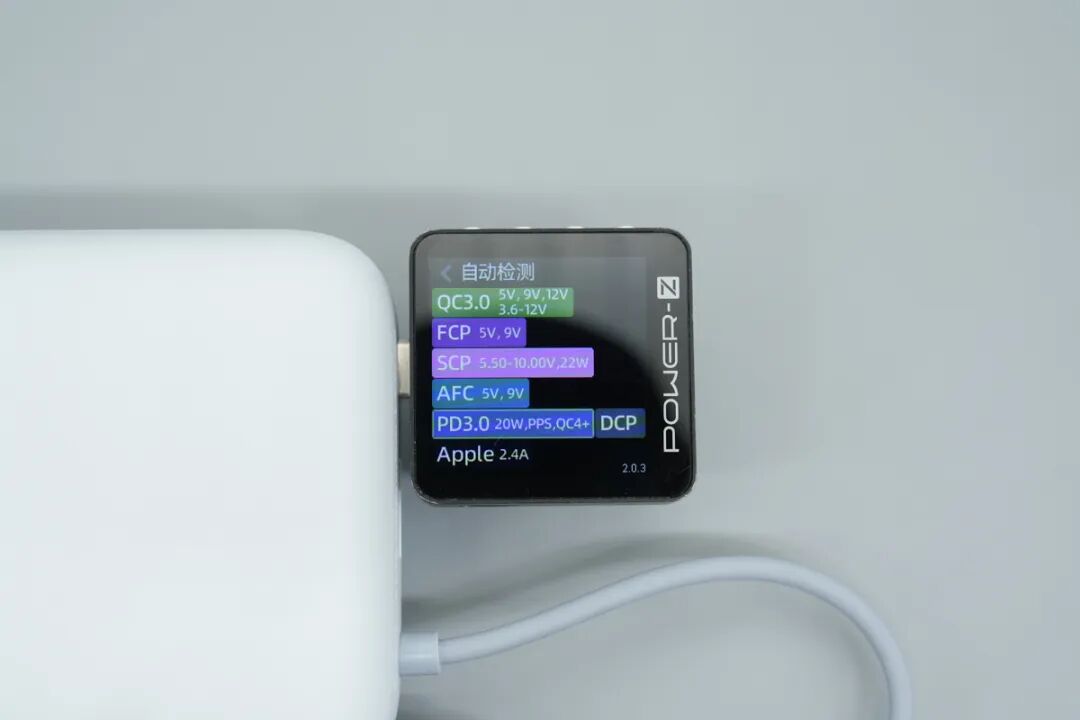

测试机身上的USB-C接口，支持QC3.0、FCP、SCP、AFC、PD3.0/PPS、QC4+、DCP以及Apple 2.4A快充协议。

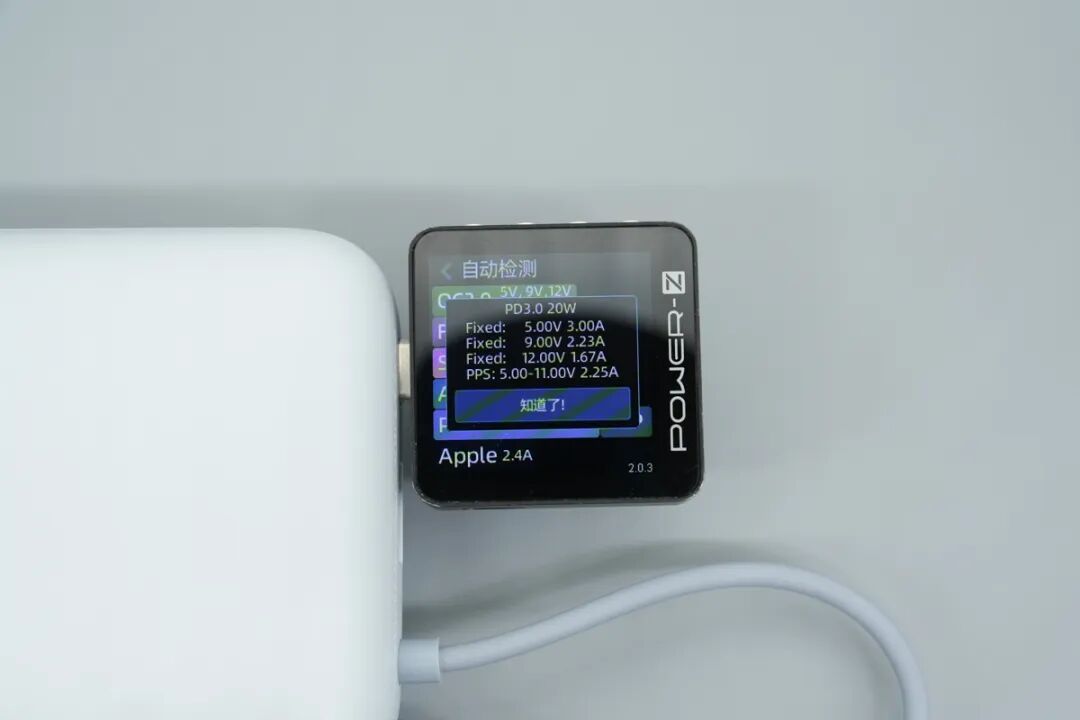

机身USB-C接口的PDO报文与自带线一致，同样具备5V3A、9V2.23A、12V1.67A三组固定电压档位，以及5.00-11.00V 2.25A的一组PPS电压档位。
最后测试USB-A接口，显示其支持QC3.0、FCP、SCP、AFC、DCP快充协议。
查看产品信息

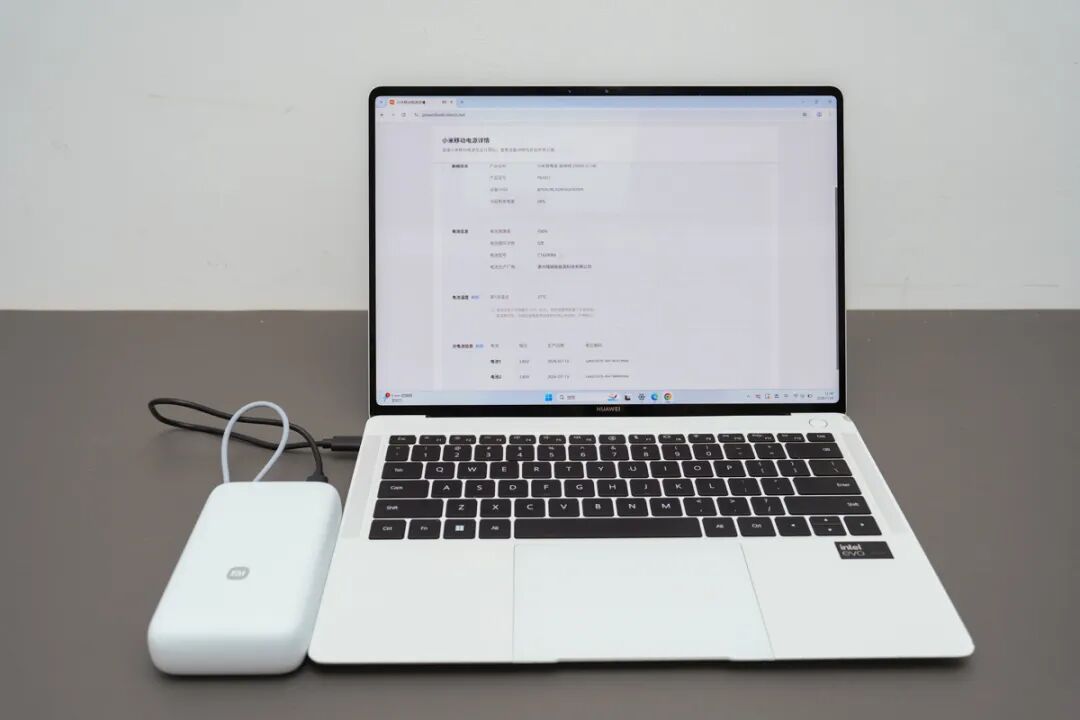

将小米这款移动电源通过数据线连接至笔记本电脑，通过小米官方网页可读取到充电宝当前详细信息，符合移动电源3C新国标规定。
相关阅读：
成功连接移动电源后，可直观看见产品的基础信息以及电池信息。可见内部采用了两串电芯架构，并可以直观看到单节电压以及温度。
简单看过产品外观以及快充兼容性等，下面进入拆解环节。
产品拆解
撬开充电宝的背板，可以看到外壳内部采用了卡扣加大量胶水固定。内部结构主要由上方的PCBA主板和下方的锂聚合物电芯组成，PCBA板表面覆盖有一块厚实的黑色泡棉，起到缓冲减震的作用。
黑色泡棉背面附有硅脂导热垫，加速产品散热。
电芯极耳与PCBA主板采用点焊工艺连接。
自带USB-C线缆焊接在PCBA上，焊点处涂有半透明胶水绝缘。
将PCBA模块和电池从壳体中取出，可以看到主板背面同样贴有一块长方形的黑色泡棉，一颗滤波电容穿过黑色泡棉。
LED指示灯还设有遮光罩。
电芯解析
电芯侧面设有NTC热敏电阻，实现过温保护。
将电芯从机身底壳中分离出来，内置两块电芯。
单颗电芯来自Liwinon锂威，型号为C16280BA，单片容量10000mAh，能量37.00Wh，标称电压3.7V。该电芯已经通过3C认证。
PCBA解析
PCBA主板正面布局一览，分布移动电源SoC、降压MOS、滤波电容等元器件。
PCBA主板背面一览，可见MCU芯片、VBUS开关管、锂电保护芯片、两个USB接口等元器件。

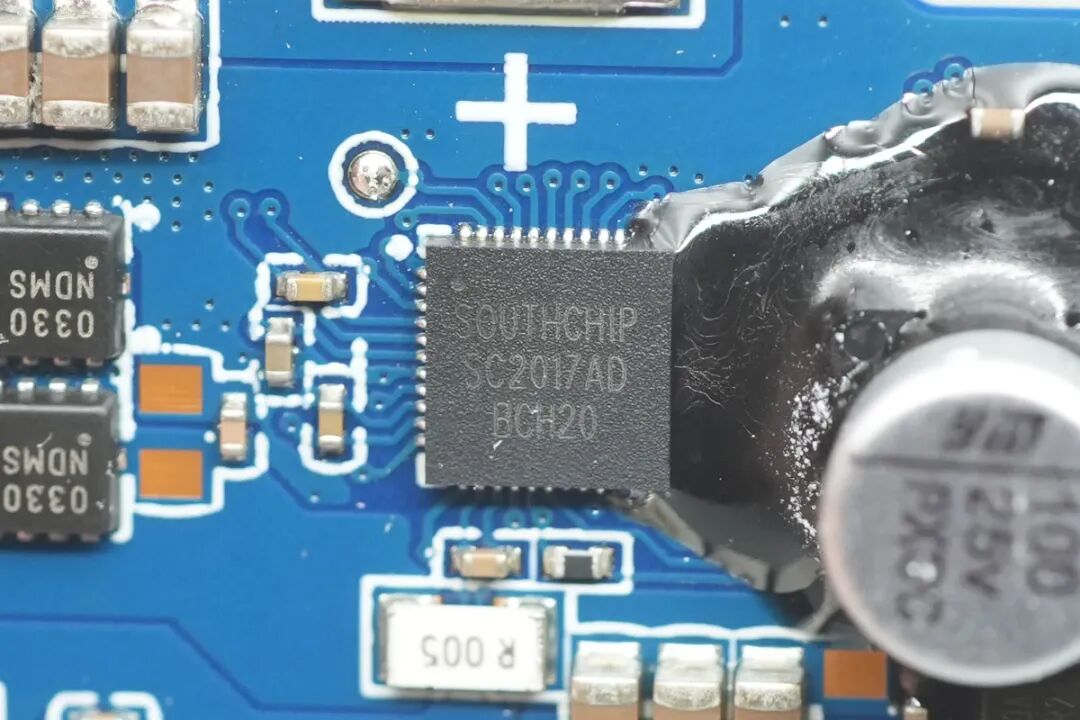

产品的移动电源SoC采用了SOUTHCHIP南芯科技的SC2017A，采用QFN44封装，内部集成了降压控制器与MCU。
相关阅读：
该芯片通过内置USB PD基带物理层、Type-C检测、VBUS放电路径、VCONN供电以及丰富的系统保护电路，大幅精简外围元器件数量并优化BOM成本。
在应用端，SC2017A主要面向多口移动电源、车载充电器以及电动工具等市场，为高压快充设备提供高效、稳定的单芯片解决方案。
在协议兼容与系统配置方面，SC2017A配备了两组独立的CC引脚与DP/DM引脚，不仅支持标准USB PD协议及Vconn供电，还广泛兼容BC1.2、UFCS及多种主流私有快充协议。
其内部MCU子系统采用32位ARM Cortex-M0内核，内置128KB Flash与8KB SRAM，具备强大的可编程能力。此外，该芯片集成了高精度11位ADC与VDAC，支持包含过流、过压、短路及过温等在内的多重完善保护机制。
两颗降压MOS丝印为03301。
USB-A接口对应VBUS管丝印为N3080A。
USB-C自带线对应的VBUS管来自JESTEK江智，型号为JST3050，耐压30V，导阻10mΩ，采用PDFN3333封装。

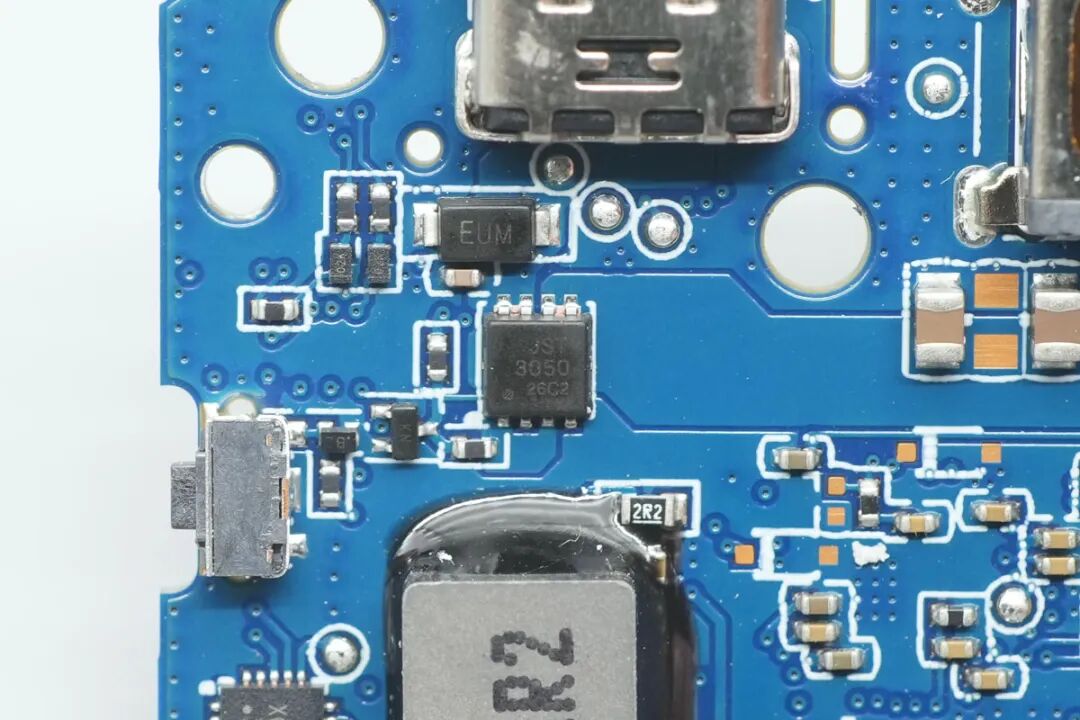

USB-C接口对应的VBUS管同样为江智JST3050。

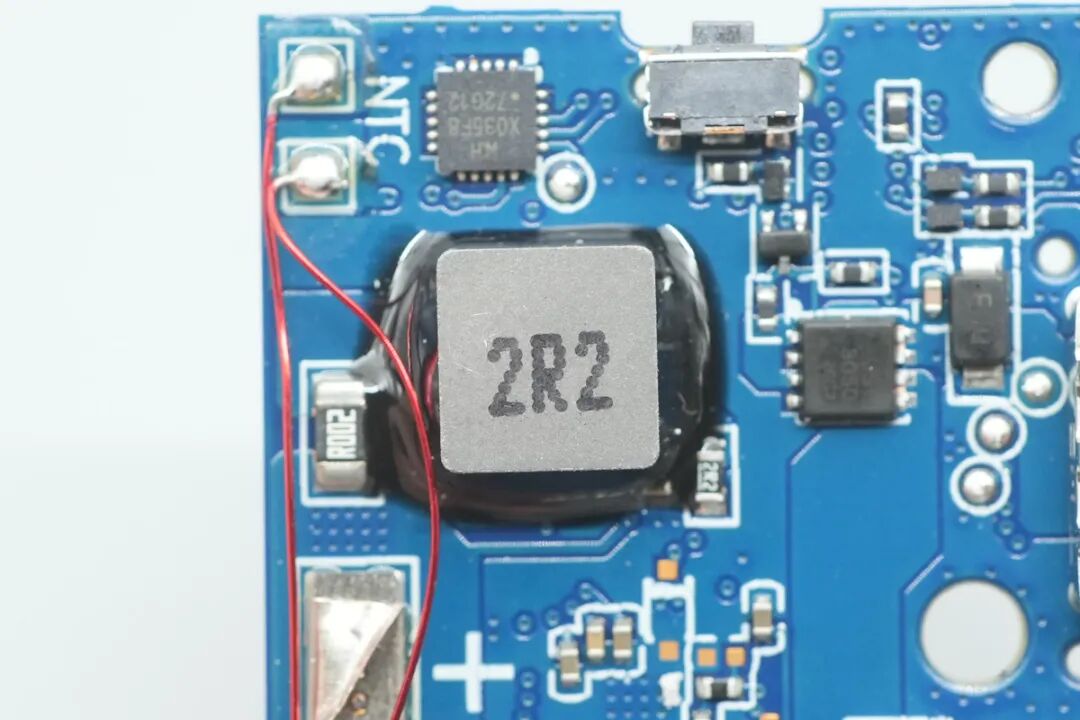

一颗合金电感。

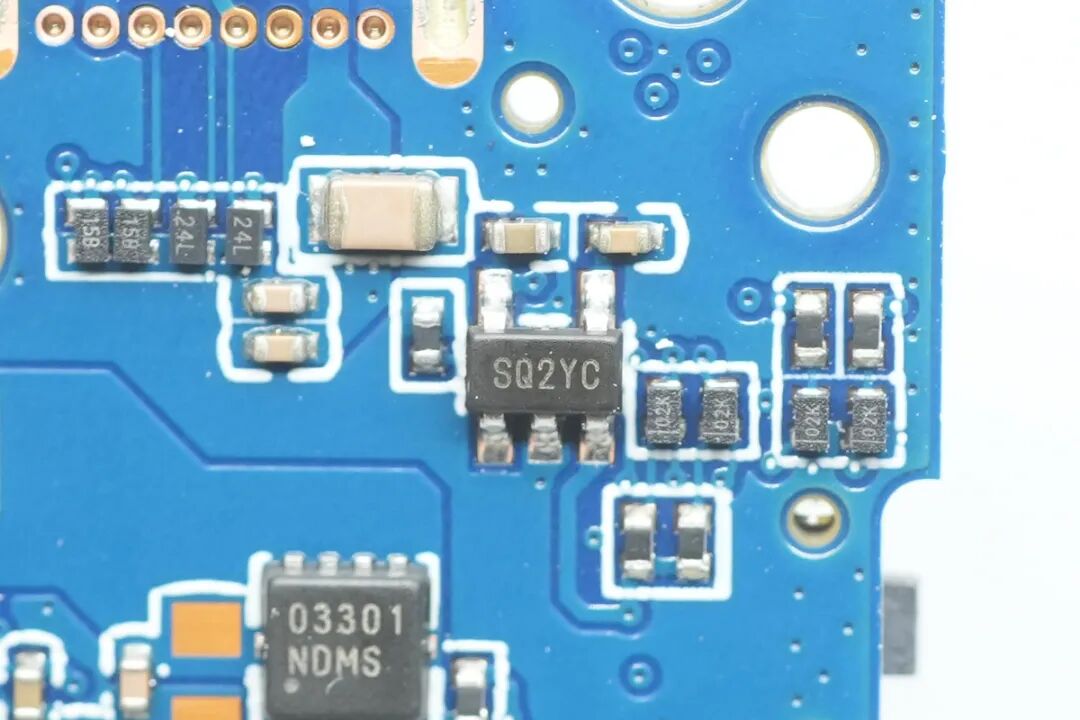

一颗丝印为SQ2YC的芯片。
两颗丝印8205T的MOS管特写。

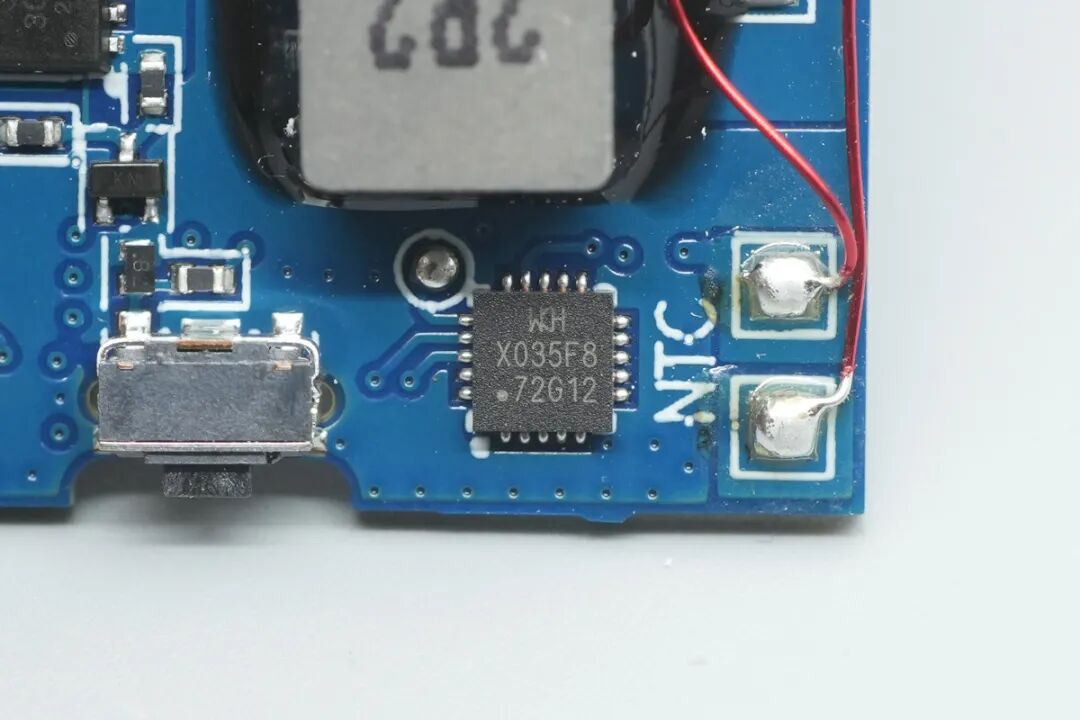

一颗用于实现产品信息查询交互的MCU来自WCH沁恒，型号为CH32X035，是基于青稞V4C内核设计的工业级微控制器，最高48MHz，内置20KB SRAM，62KB Flash，采用QFN20封装。
一颗丝印为6M1LW的锂电保护芯片。
一颗丝印7001的保护器件。

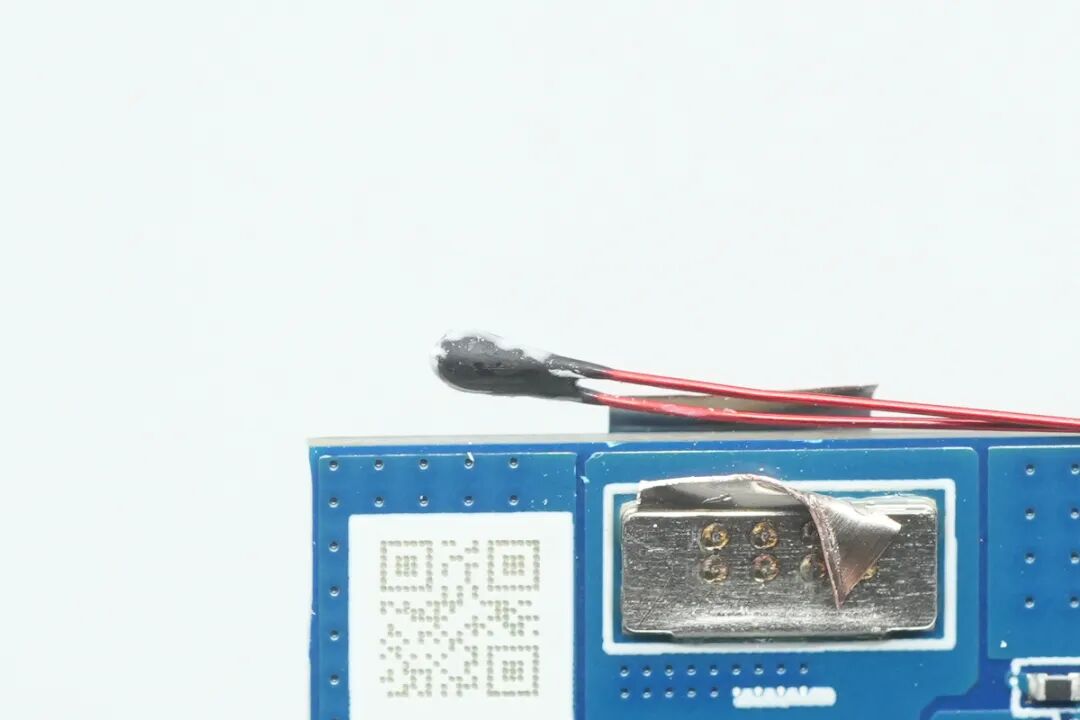

NTC热敏电阻探头特写，用于检测电芯温度。
一颗固态滤波电容来自ymin永铭，规格为25V 100μF。

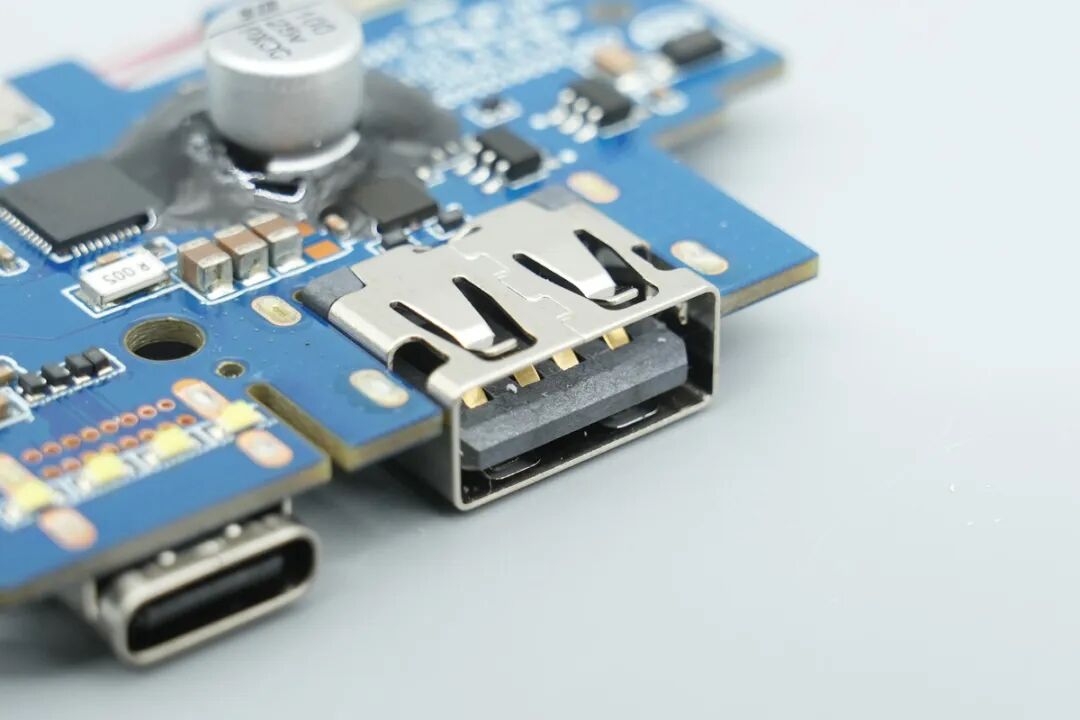

USB-A接口采用黑色胶芯。
USB-A接口同样采用黑色胶芯，上方还有四颗LED电量指示灯。
全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
通过拆解可见，小米这个全新通过新国标的自带线充电宝20000 22.5W在用料上与PB2021款几乎一致。其外壳采用阻燃材质，内部电芯与主板通过大量胶水和泡棉固定，结构扎实。自带线直接焊接在PCBA，并打胶保护，防止日常拉扯导致脱焊。
该移动电源采用了南芯科技的SC2017A移动电源SoC，实现22.5W快充输出；同时搭配沁恒CH32X035 MCU用于信息显示。
电芯方面则内置了两片来自锂威的10000mAh锂聚合物电芯 ，不仅通过了3C认证 ，更符合新国标严苛的安全理念，顺利通过了针刺、挤压、高温热箱及过充测试，做到不起火、不爆炸，有效保障了产品安全。
